1. L/O/G/O
Oleh : Delvi Nafratilova, S.Pd, Gr
Jaringan
Komputer dan
Internet

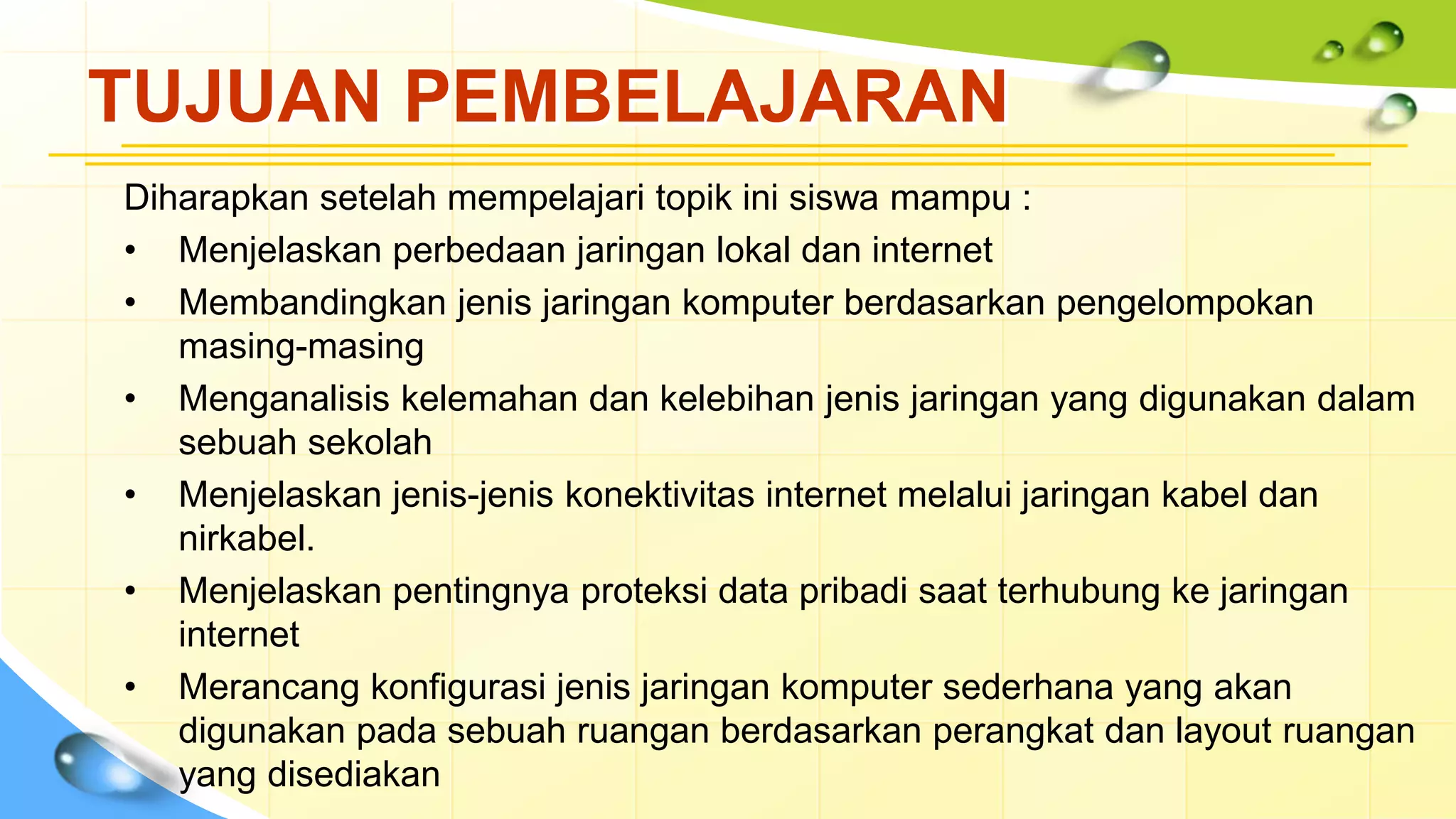

2. TUJUAN PEMBELAJARAN
Diharapkan setelah mempelajari topik ini siswa mampu :
• Menjelaskan perbedaan jaringan lokal dan internet
• Membandingkan jenis jaringan komputer berdasarkan pengelompokan
masing-masing
• Menganalisis kelemahan dan kelebihan jenis jaringan yang digunakan dalam
sebuah sekolah
• Menjelaskan jenis-jenis konektivitas internet melalui jaringan kabel dan
nirkabel.
• Menjelaskan pentingnya proteksi data pribadi saat terhubung ke jaringan
internet
• Merancang konfigurasi jenis jaringan komputer sederhana yang akan
digunakan pada sebuah ruangan berdasarkan perangkat dan layout ruangan
yang disediakan

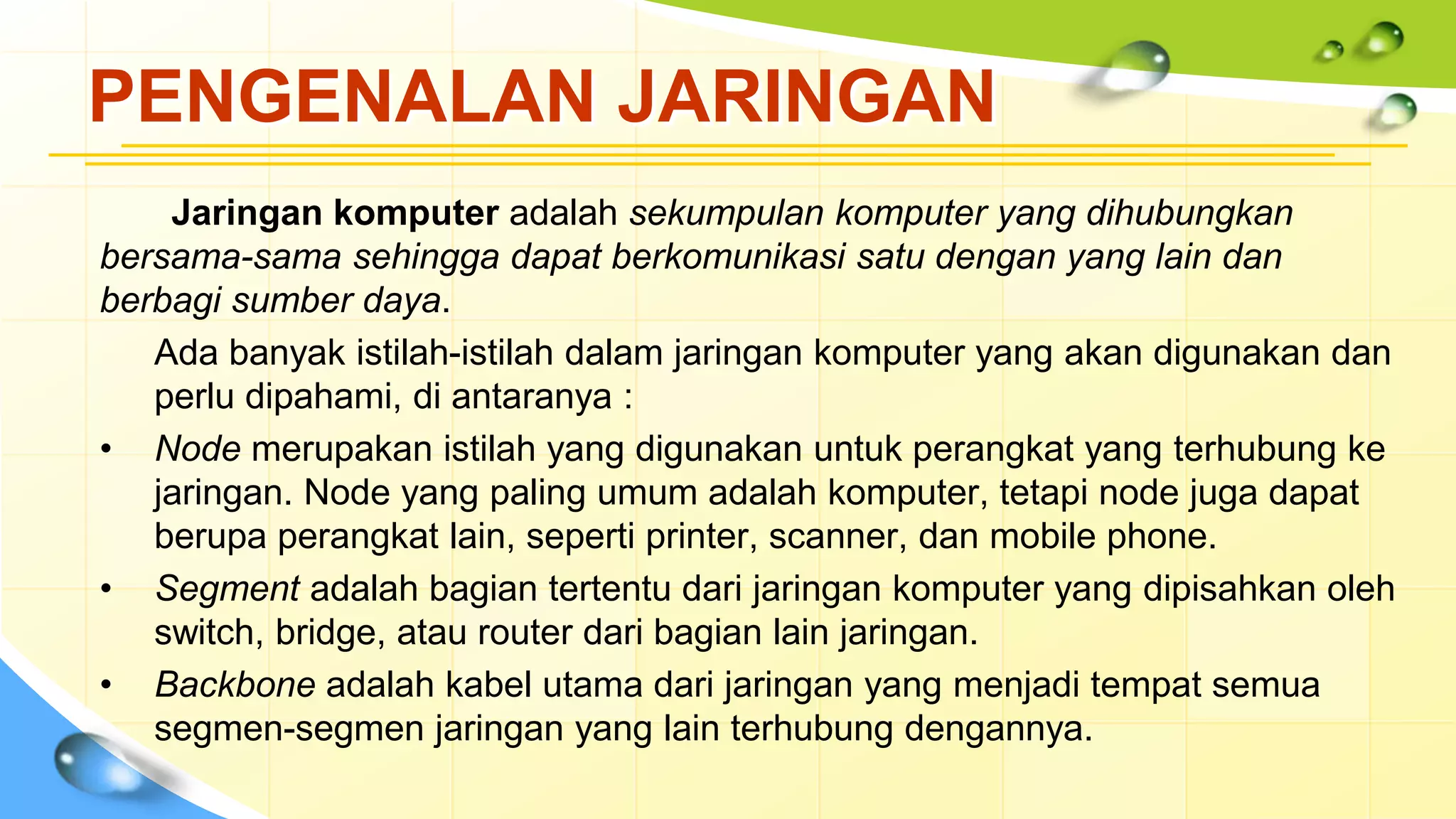

4. PENGENALAN JARINGAN
Jaringan komputer adalah sekumpulan komputer yang dihubungkan
bersama-sama sehingga dapat berkomunikasi satu dengan yang lain dan
berbagi sumber daya.
Ada banyak istilah-istilah dalam jaringan komputer yang akan digunakan dan
perlu dipahami, di antaranya :
• Node merupakan istilah yang digunakan untuk perangkat yang terhubung ke
jaringan. Node yang paling umum adalah komputer, tetapi node juga dapat
berupa perangkat lain, seperti printer, scanner, dan mobile phone.
• Segment adalah bagian tertentu dari jaringan komputer yang dipisahkan oleh
switch, bridge, atau router dari bagian lain jaringan.
• Backbone adalah kabel utama dari jaringan yang menjadi tempat semua
segmen-segmen jaringan yang lain terhubung dengannya.

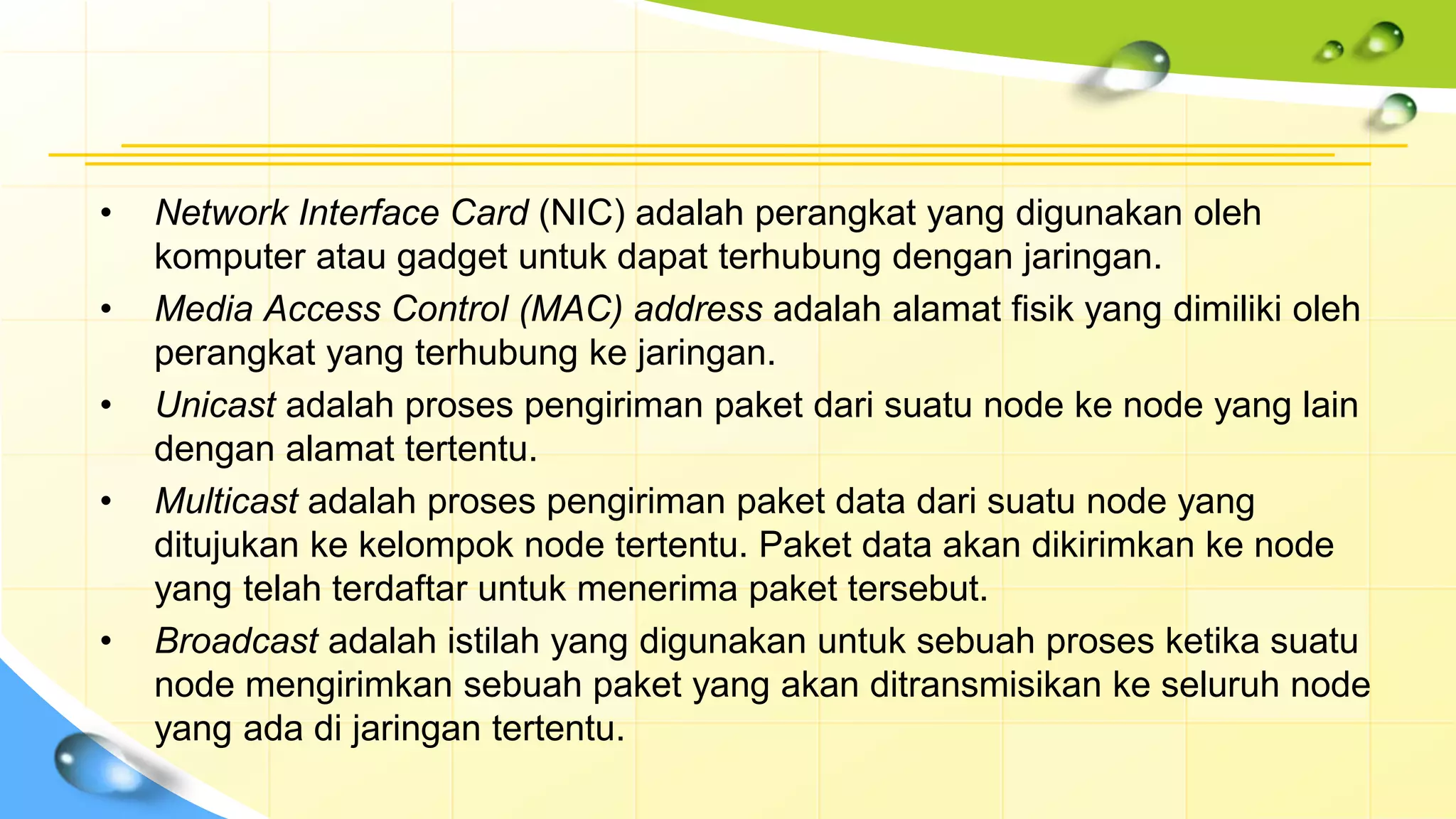

5. • Network Interface Card (NIC) adalah perangkat yang digunakan oleh
komputer atau gadget untuk dapat terhubung dengan jaringan.
• Media Access Control (MAC) address adalah alamat fisik yang dimiliki oleh
perangkat yang terhubung ke jaringan.
• Unicast adalah proses pengiriman paket dari suatu node ke node yang lain
dengan alamat tertentu.
• Multicast adalah proses pengiriman paket data dari suatu node yang
ditujukan ke kelompok node tertentu. Paket data akan dikirimkan ke node
yang telah terdaftar untuk menerima paket tersebut.
• Broadcast adalah istilah yang digunakan untuk sebuah proses ketika suatu
node mengirimkan sebuah paket yang akan ditransmisikan ke seluruh node
yang ada di jaringan tertentu.

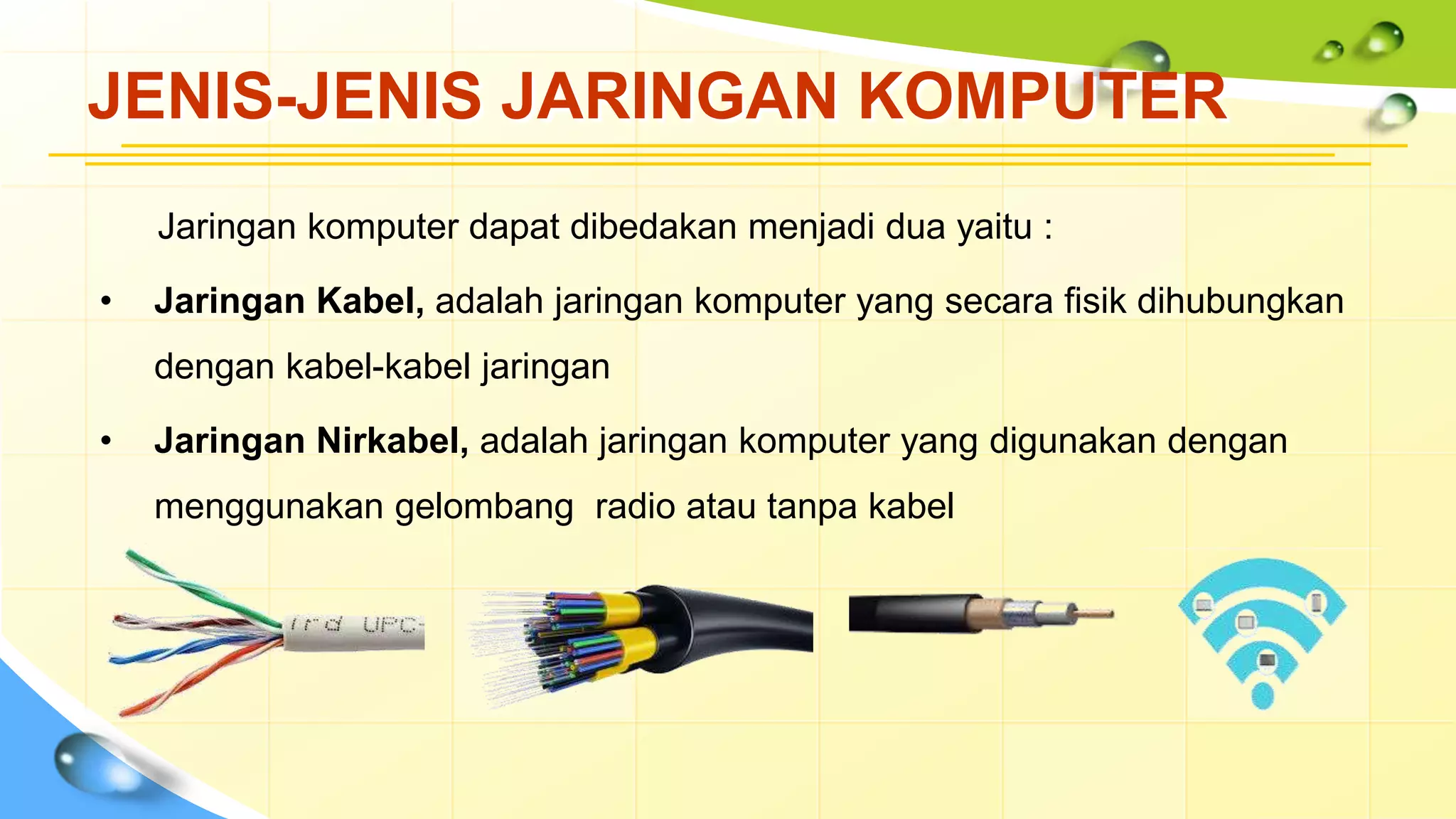

7. JENIS-JENIS JARINGAN KOMPUTER
Jaringan komputer dapat dibedakan menjadi dua yaitu :
• Jaringan Kabel, adalah jaringan komputer yang secara fisik dihubungkan
dengan kabel-kabel jaringan
• Jaringan Nirkabel, adalah jaringan komputer yang digunakan dengan
menggunakan gelombang radio atau tanpa kabel

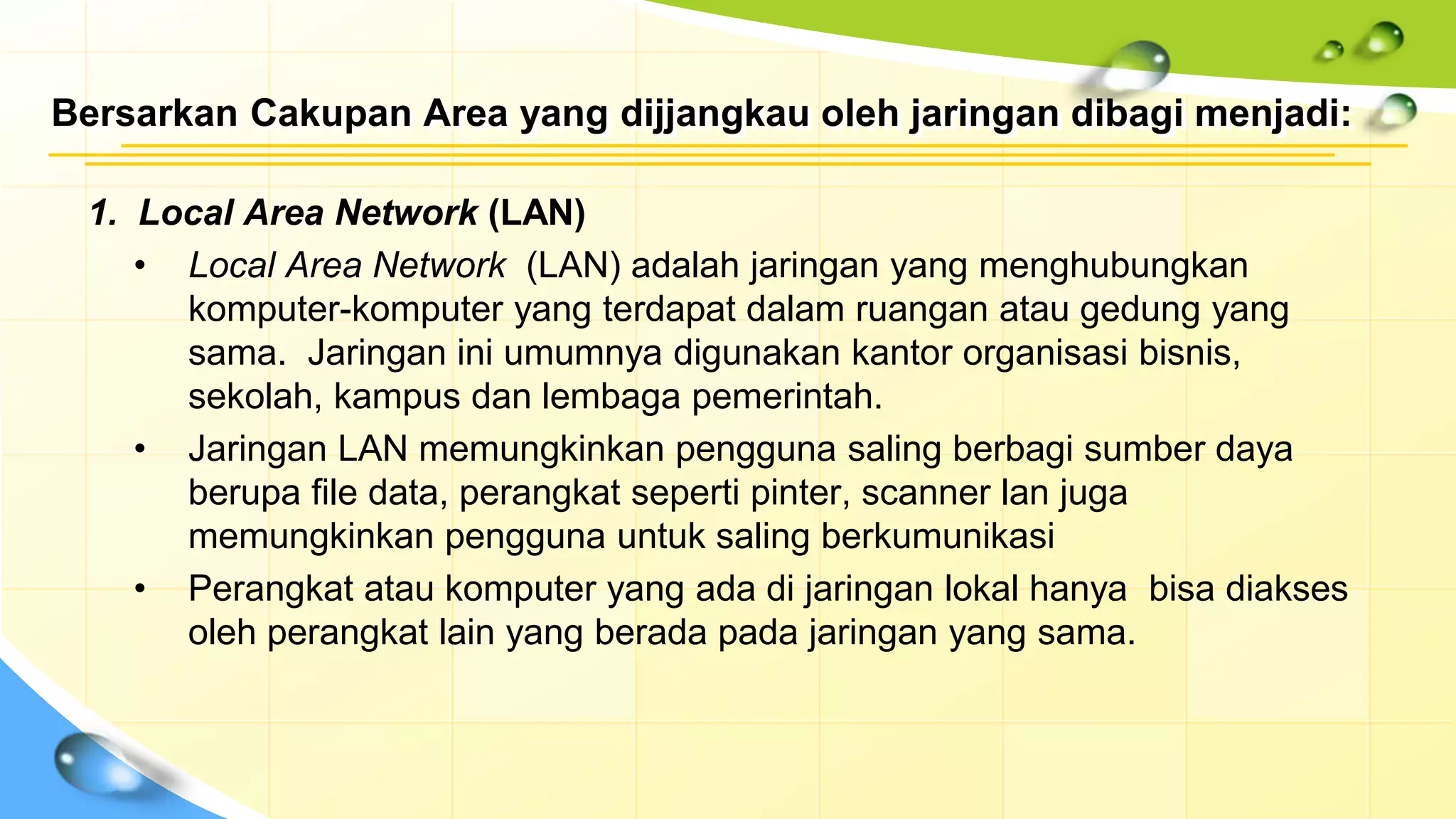

8. Bersarkan Cakupan Area yang dijjangkau oleh jaringan dibagi menjadi:
1. Local Area Network (LAN)
• Local Area Network (LAN) adalah jaringan yang menghubungkan
komputer-komputer yang terdapat dalam ruangan atau gedung yang
sama. Jaringan ini umumnya digunakan kantor organisasi bisnis,
sekolah, kampus dan lembaga pemerintah.
• Jaringan LAN memungkinkan pengguna saling berbagi sumber daya
berupa file data, perangkat seperti pinter, scanner lan juga
memungkinkan pengguna untuk saling berkumunikasi
• Perangkat atau komputer yang ada di jaringan lokal hanya bisa diakses
oleh perangkat lain yang berada pada jaringan yang sama.

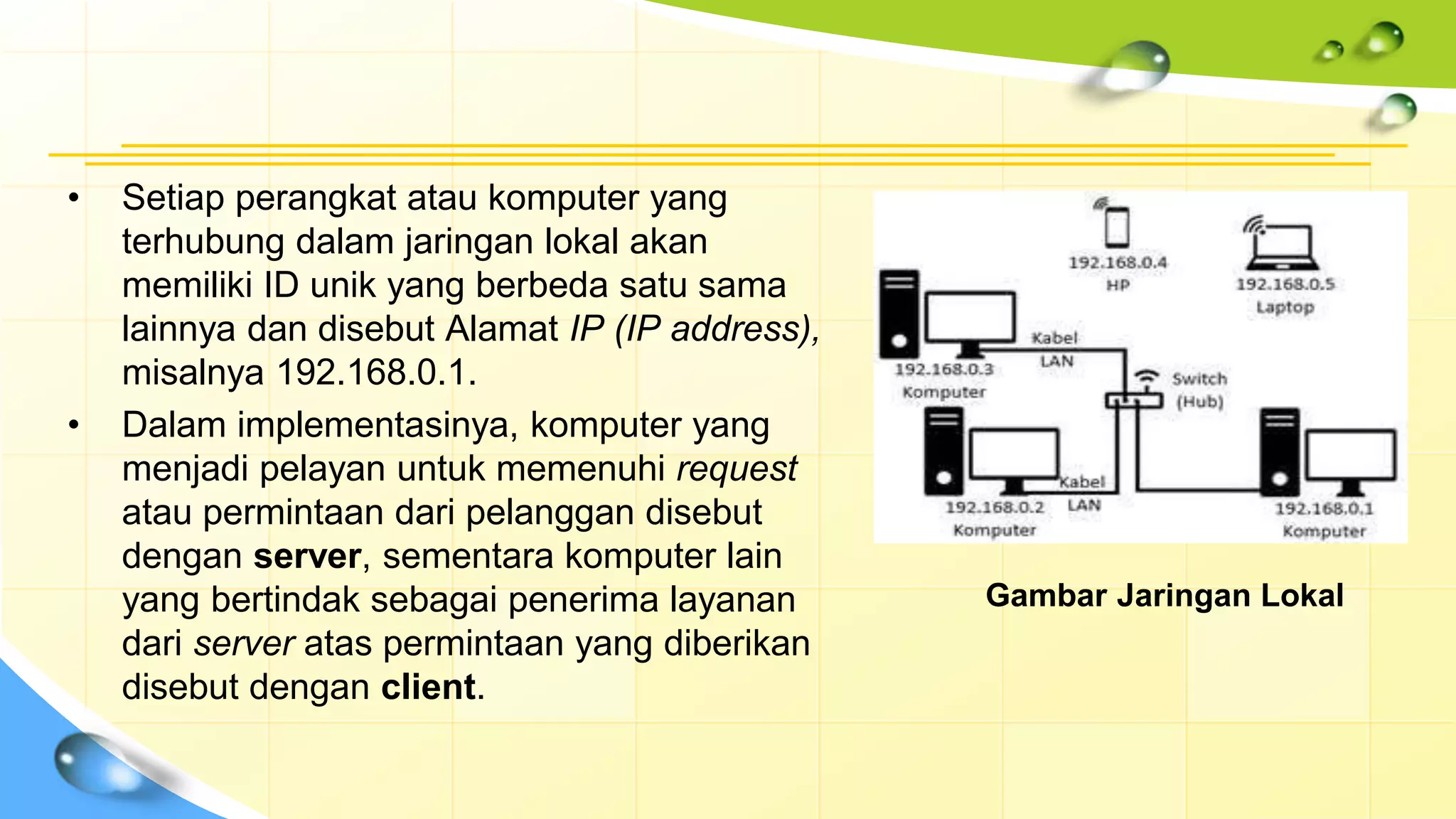

9. • Setiap perangkat atau komputer yang
terhubung dalam jaringan lokal akan
memiliki ID unik yang berbeda satu sama
lainnya dan disebut Alamat IP (IP address),
misalnya 192.168.0.1.
• Dalam implementasinya, komputer yang
menjadi pelayan untuk memenuhi request
atau permintaan dari pelanggan disebut
dengan server, sementara komputer lain
yang bertindak sebagai penerima layanan
dari server atas permintaan yang diberikan
disebut dengan client.
Gambar Jaringan Lokal

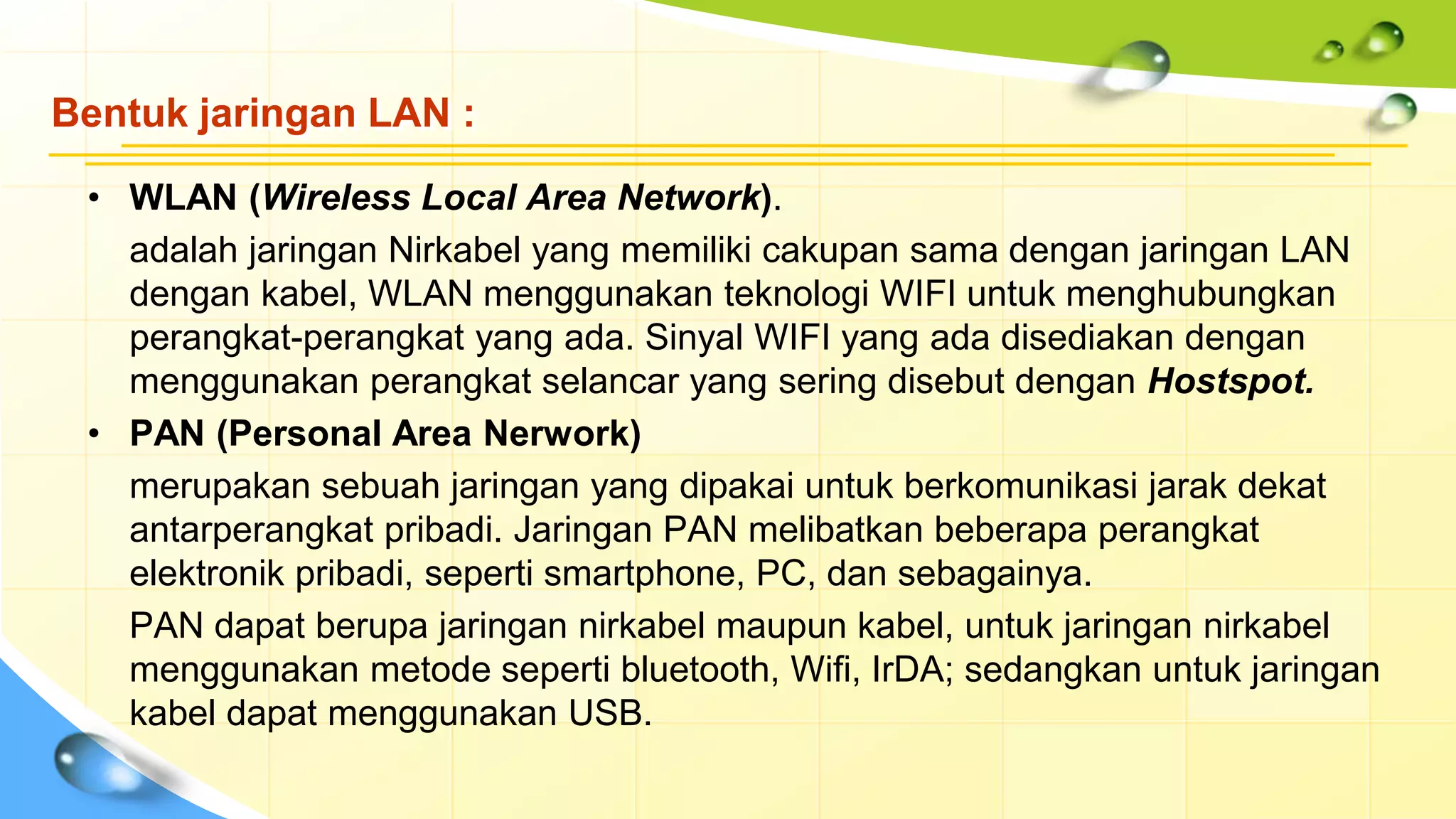

10. Bentuk jaringan LAN :
• WLAN (Wireless Local Area Network).
adalah jaringan Nirkabel yang memiliki cakupan sama dengan jaringan LAN
dengan kabel, WLAN menggunakan teknologi WIFI untuk menghubungkan
perangkat-perangkat yang ada. Sinyal WIFI yang ada disediakan dengan
menggunakan perangkat selancar yang sering disebut dengan Hostspot.
• PAN (Personal Area Nerwork)
merupakan sebuah jaringan yang dipakai untuk berkomunikasi jarak dekat
antarperangkat pribadi. Jaringan PAN melibatkan beberapa perangkat
elektronik pribadi, seperti smartphone, PC, dan sebagainya.
PAN dapat berupa jaringan nirkabel maupun kabel, untuk jaringan nirkabel
menggunakan metode seperti bluetooth, Wifi, IrDA; sedangkan untuk jaringan
kabel dapat menggunakan USB.

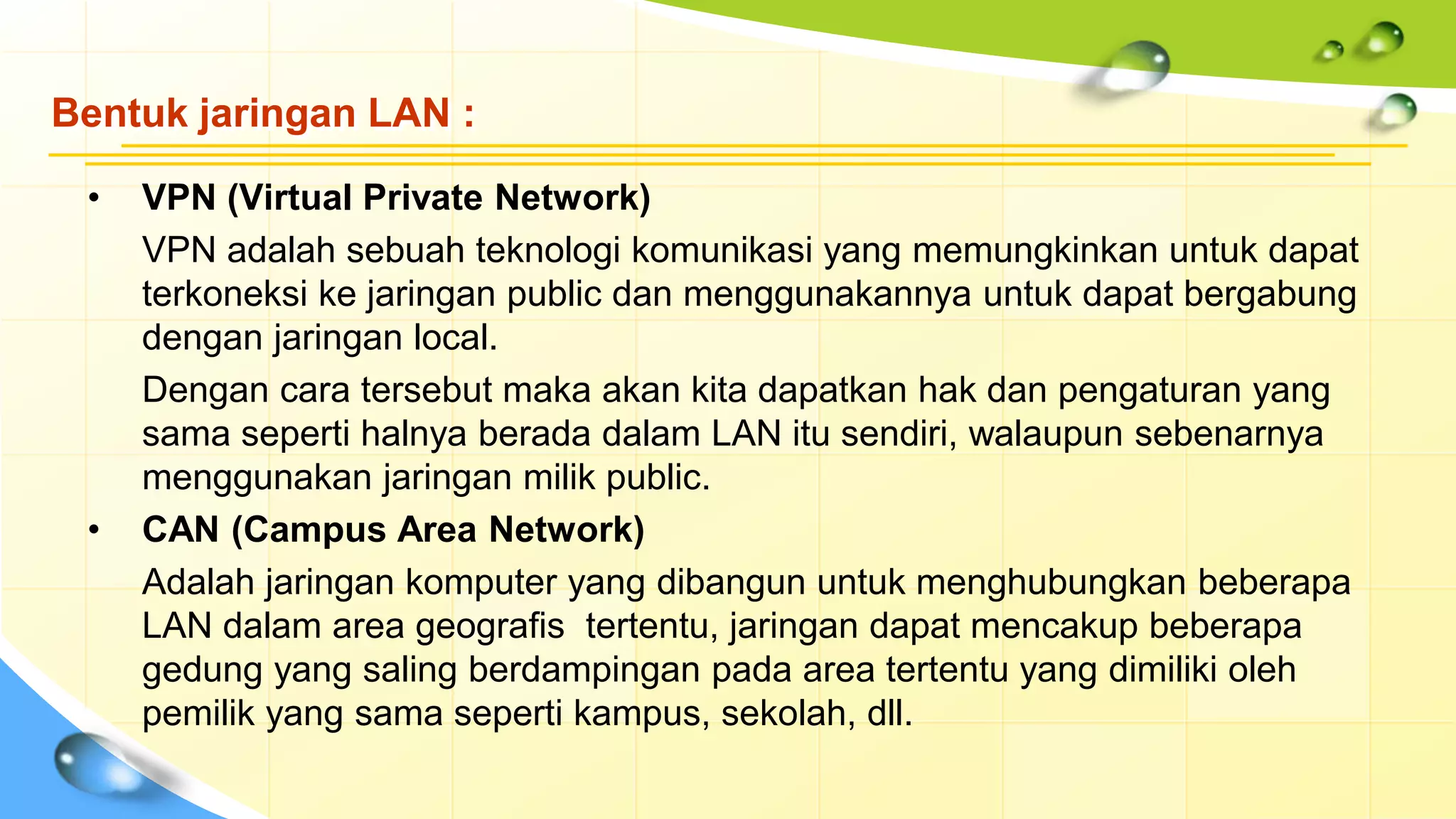

11. Bentuk jaringan LAN :
• VPN (Virtual Private Network)
VPN adalah sebuah teknologi komunikasi yang memungkinkan untuk dapat
terkoneksi ke jaringan public dan menggunakannya untuk dapat bergabung
dengan jaringan local.
Dengan cara tersebut maka akan kita dapatkan hak dan pengaturan yang
sama seperti halnya berada dalam LAN itu sendiri, walaupun sebenarnya
menggunakan jaringan milik public.
• CAN (Campus Area Network)
Adalah jaringan komputer yang dibangun untuk menghubungkan beberapa
LAN dalam area geografis tertentu, jaringan dapat mencakup beberapa
gedung yang saling berdampingan pada area tertentu yang dimiliki oleh
pemilik yang sama seperti kampus, sekolah, dll.

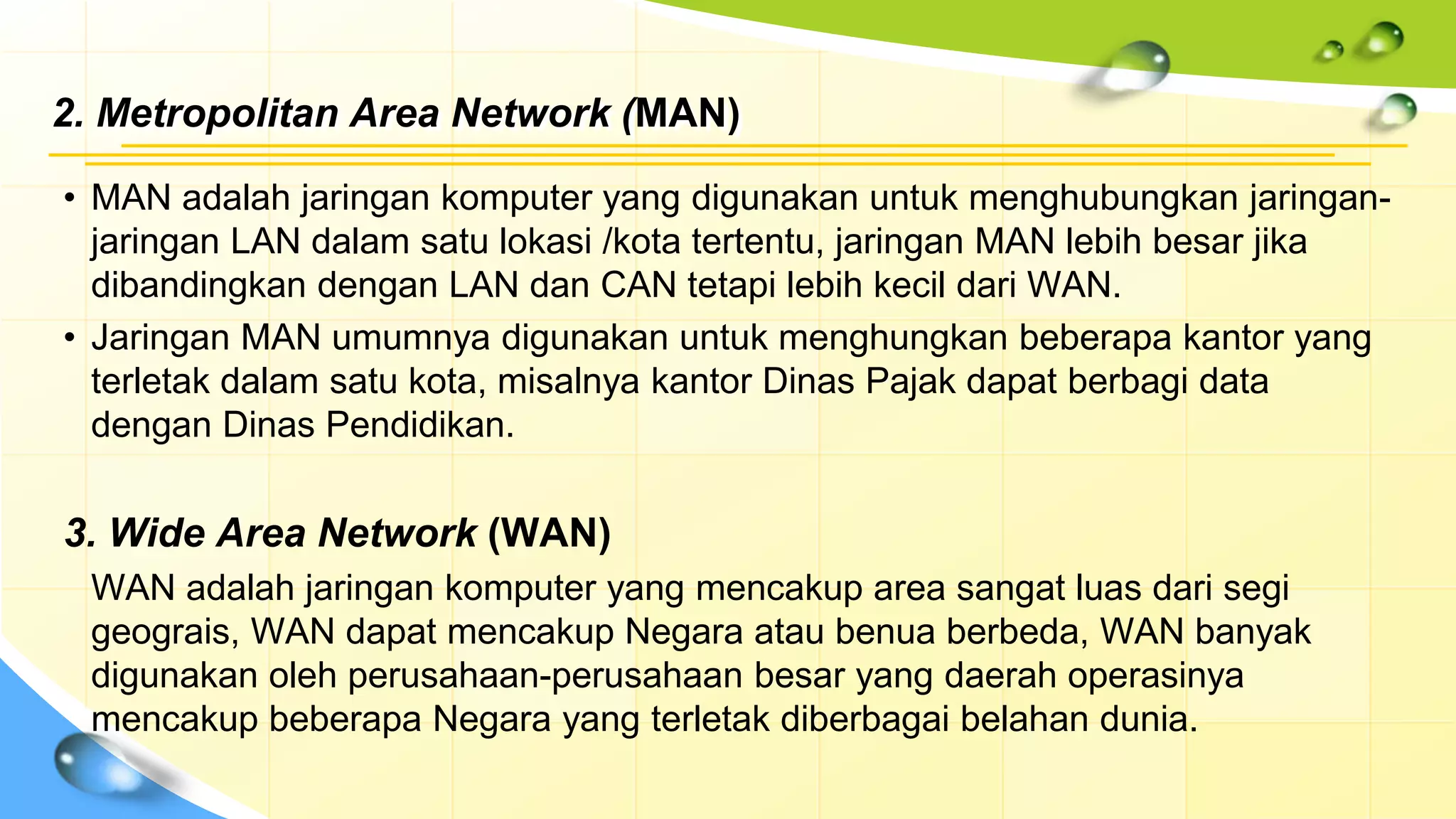

12. 2. Metropolitan Area Network (MAN)
• MAN adalah jaringan komputer yang digunakan untuk menghubungkan jaringan-
jaringan LAN dalam satu lokasi /kota tertentu, jaringan MAN lebih besar jika
dibandingkan dengan LAN dan CAN tetapi lebih kecil dari WAN.
• Jaringan MAN umumnya digunakan untuk menghungkan beberapa kantor yang
terletak dalam satu kota, misalnya kantor Dinas Pajak dapat berbagi data
dengan Dinas Pendidikan.
3. Wide Area Network (WAN)
WAN adalah jaringan komputer yang mencakup area sangat luas dari segi
geograis, WAN dapat mencakup Negara atau benua berbeda, WAN banyak
digunakan oleh perusahaan-perusahaan besar yang daerah operasinya
mencakup beberapa Negara yang terletak diberbagai belahan dunia.

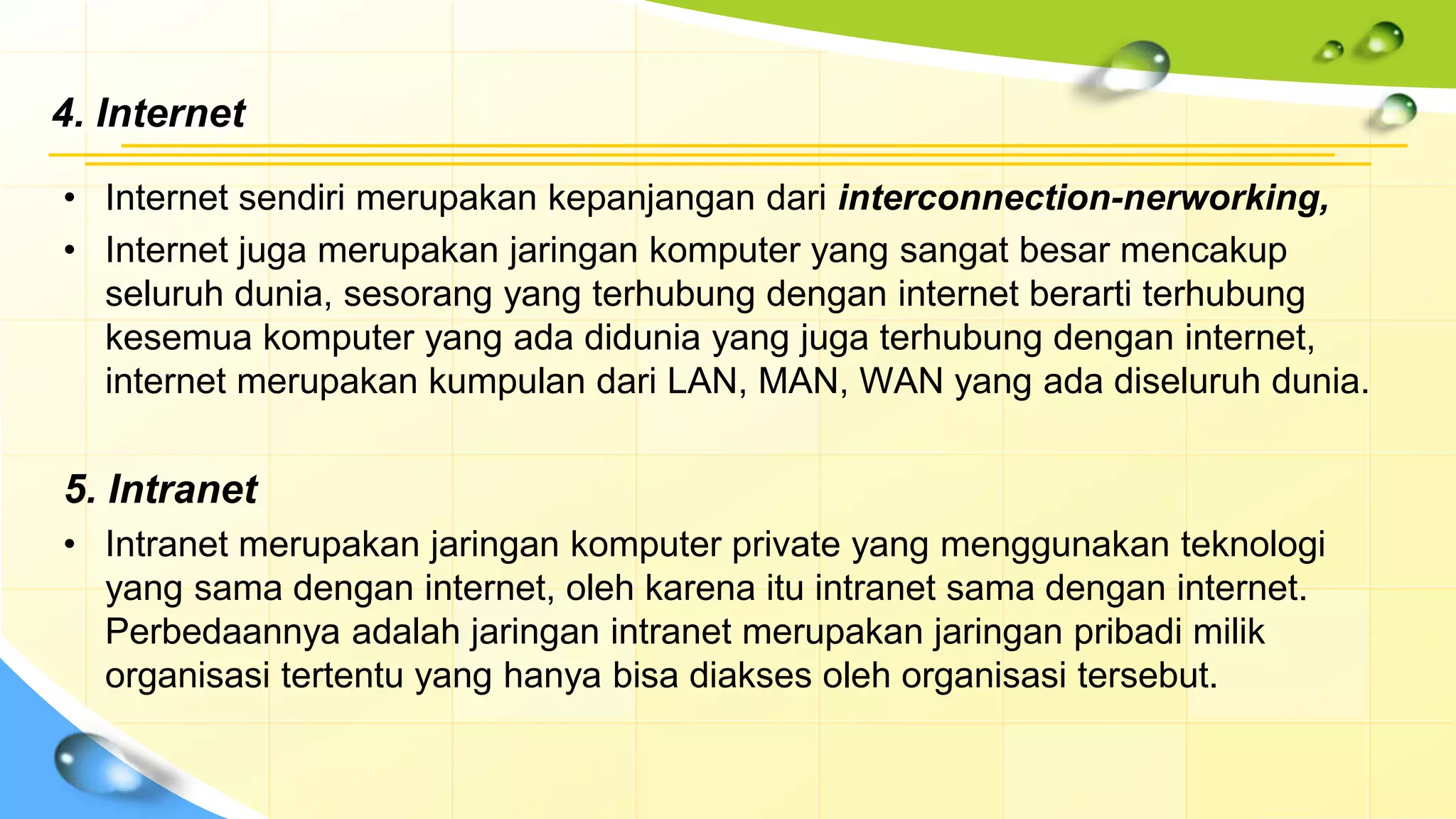

13. 4. Internet
• Internet sendiri merupakan kepanjangan dari interconnection-nerworking,
• Internet juga merupakan jaringan komputer yang sangat besar mencakup
seluruh dunia, sesorang yang terhubung dengan internet berarti terhubung
kesemua komputer yang ada didunia yang juga terhubung dengan internet,
internet merupakan kumpulan dari LAN, MAN, WAN yang ada diseluruh dunia.
5. Intranet
• Intranet merupakan jaringan komputer private yang menggunakan teknologi
yang sama dengan internet, oleh karena itu intranet sama dengan internet.
Perbedaannya adalah jaringan intranet merupakan jaringan pribadi milik
organisasi tertentu yang hanya bisa diakses oleh organisasi tersebut.

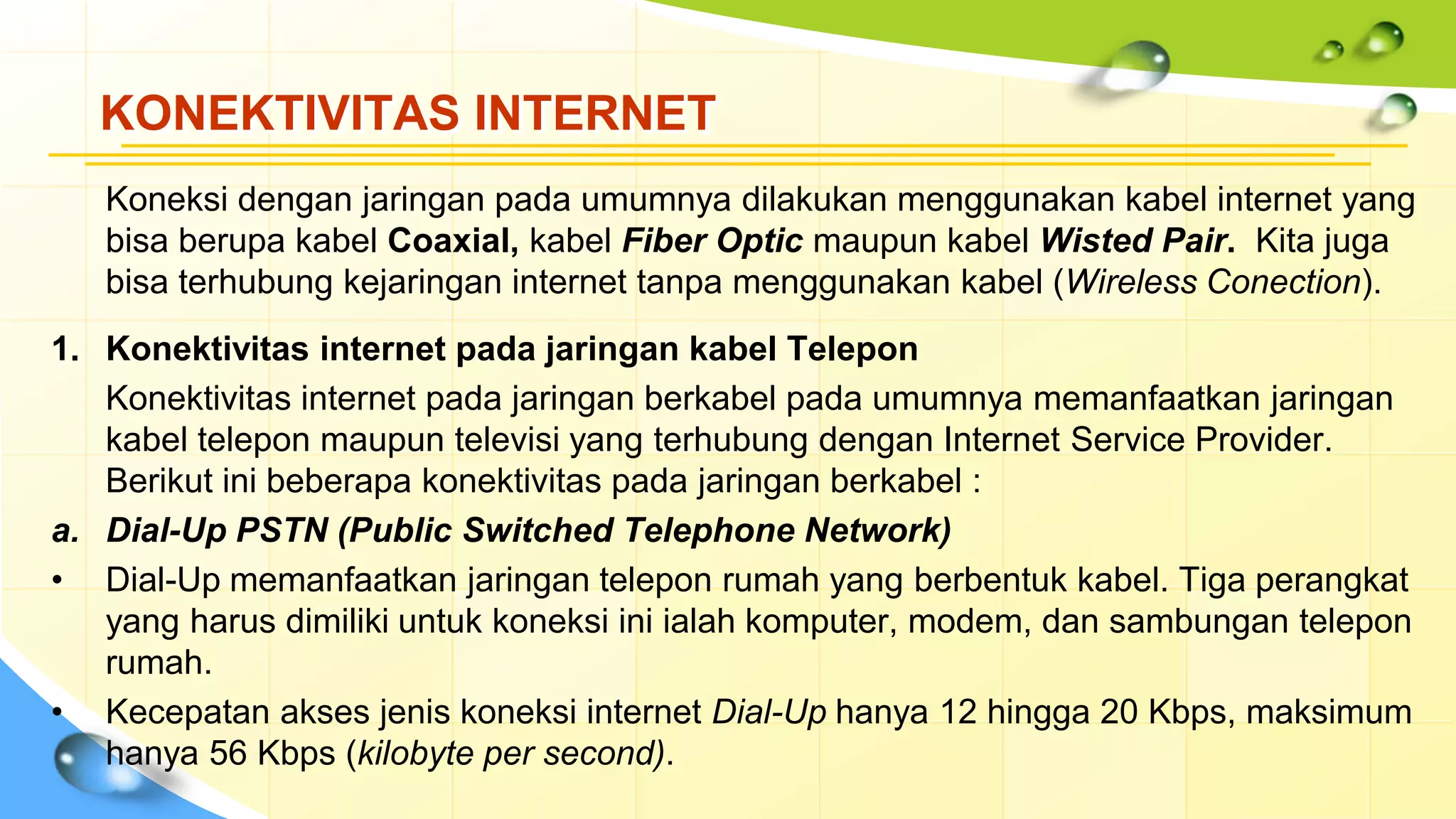

14. KONEKTIVITAS INTERNET
Koneksi dengan jaringan pada umumnya dilakukan menggunakan kabel internet yang
bisa berupa kabel Coaxial, kabel Fiber Optic maupun kabel Wisted Pair. Kita juga
bisa terhubung kejaringan internet tanpa menggunakan kabel (Wireless Conection).
1. Konektivitas internet pada jaringan kabel Telepon
Konektivitas internet pada jaringan berkabel pada umumnya memanfaatkan jaringan
kabel telepon maupun televisi yang terhubung dengan Internet Service Provider.
Berikut ini beberapa konektivitas pada jaringan berkabel :
a. Dial-Up PSTN (Public Switched Telephone Network)
• Dial-Up memanfaatkan jaringan telepon rumah yang berbentuk kabel. Tiga perangkat
yang harus dimiliki untuk koneksi ini ialah komputer, modem, dan sambungan telepon
rumah.
• Kecepatan akses jenis koneksi internet Dial-Up hanya 12 hingga 20 Kbps, maksimum
hanya 56 Kbps (kilobyte per second).

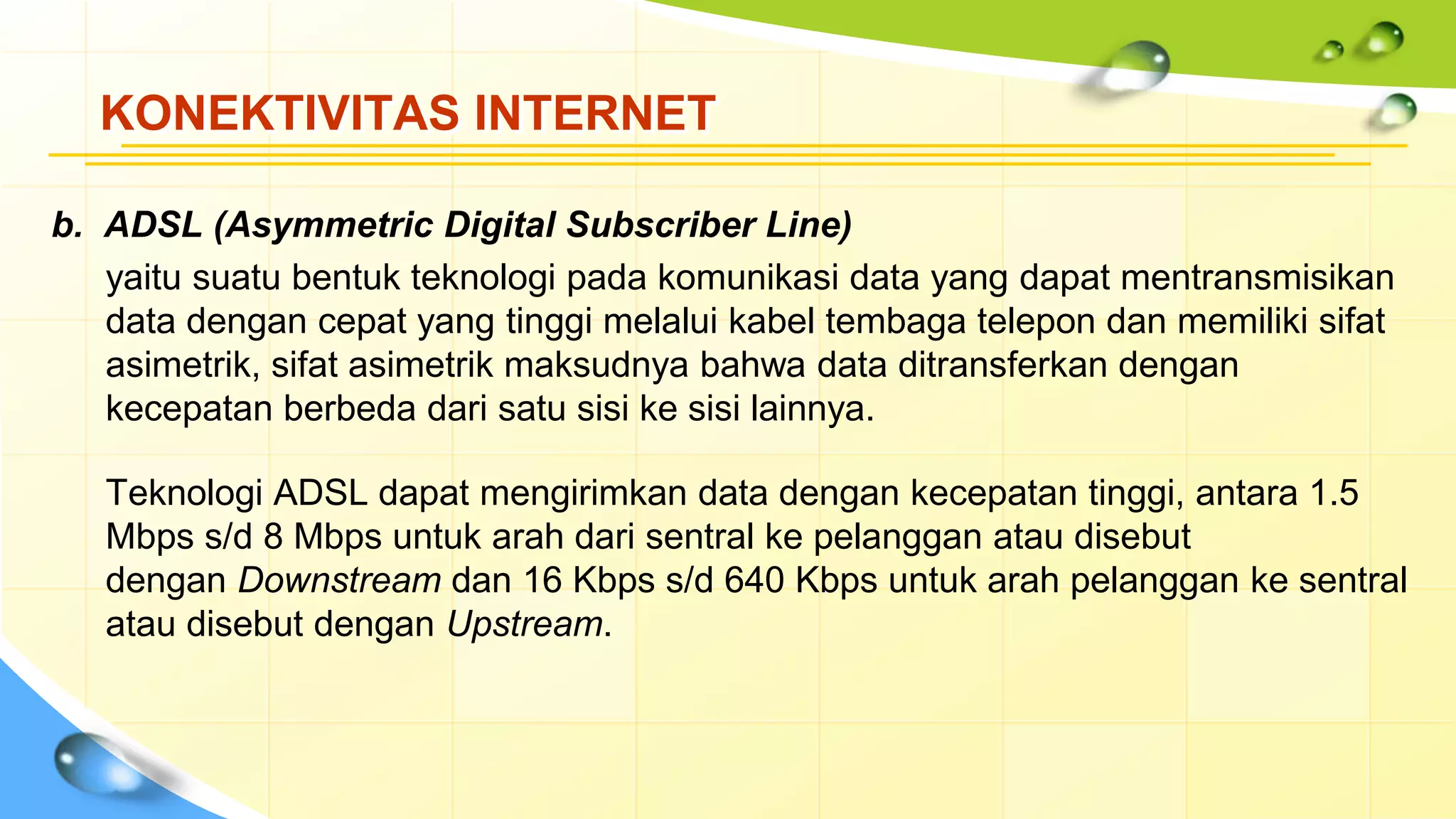

15. KONEKTIVITAS INTERNET
b. ADSL (Asymmetric Digital Subscriber Line)
yaitu suatu bentuk teknologi pada komunikasi data yang dapat mentransmisikan
data dengan cepat yang tinggi melalui kabel tembaga telepon dan memiliki sifat
asimetrik, sifat asimetrik maksudnya bahwa data ditransferkan dengan
kecepatan berbeda dari satu sisi ke sisi lainnya.
Teknologi ADSL dapat mengirimkan data dengan kecepatan tinggi, antara 1.5
Mbps s/d 8 Mbps untuk arah dari sentral ke pelanggan atau disebut
dengan Downstream dan 16 Kbps s/d 640 Kbps untuk arah pelanggan ke sentral
atau disebut dengan Upstream.

16. KONEKTIVITAS INTERNET

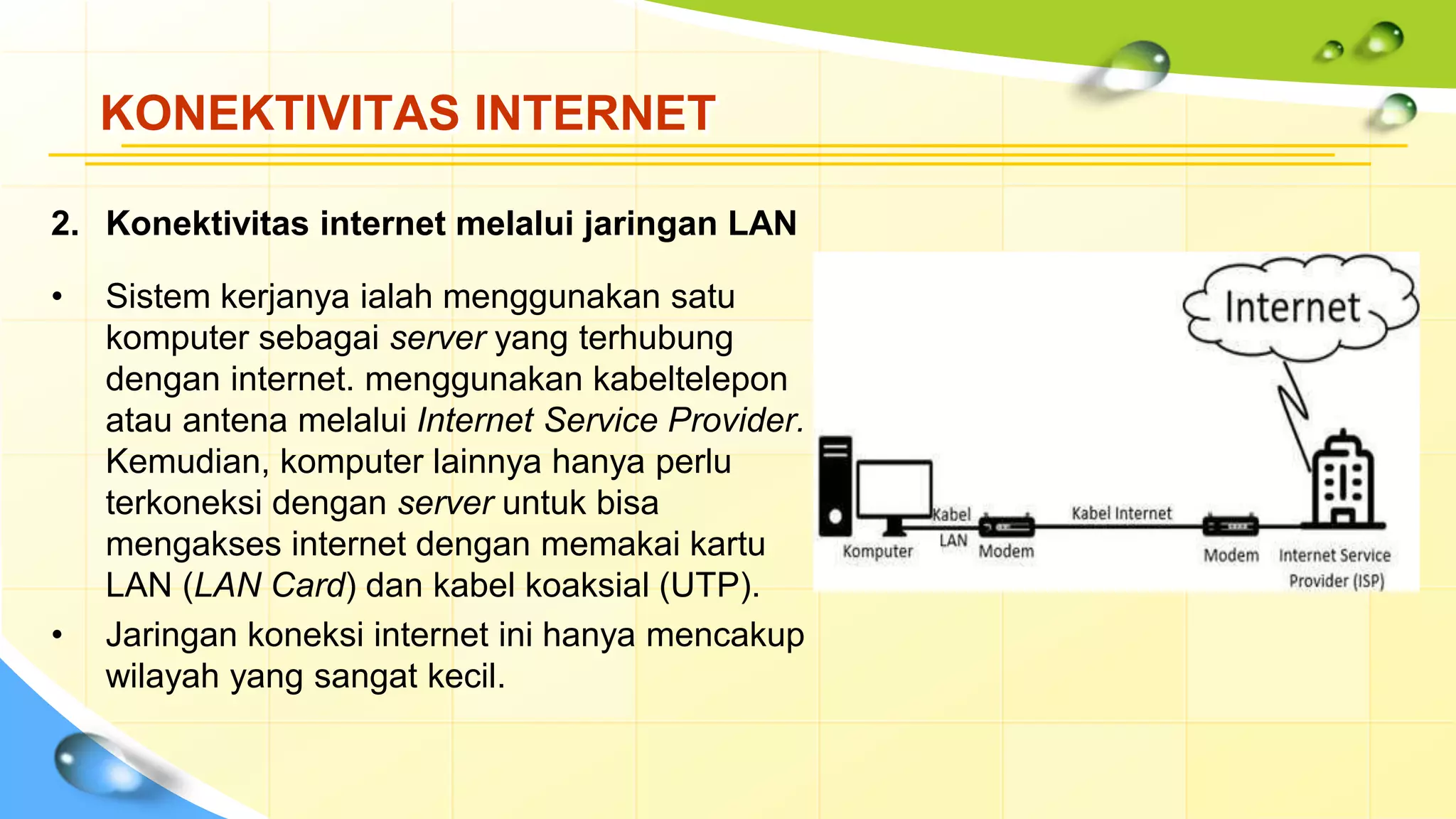

2. Konektivitas internet melalui jaringan LAN
• Sistem kerjanya ialah menggunakan satu
komputer sebagai server yang terhubung
dengan internet. menggunakan kabeltelepon
atau antena melalui Internet Service Provider.
Kemudian, komputer lainnya hanya perlu
terkoneksi dengan server untuk bisa
mengakses internet dengan memakai kartu
LAN (LAN Card) dan kabel koaksial (UTP).
• Jaringan koneksi internet ini hanya mencakup
wilayah yang sangat kecil.

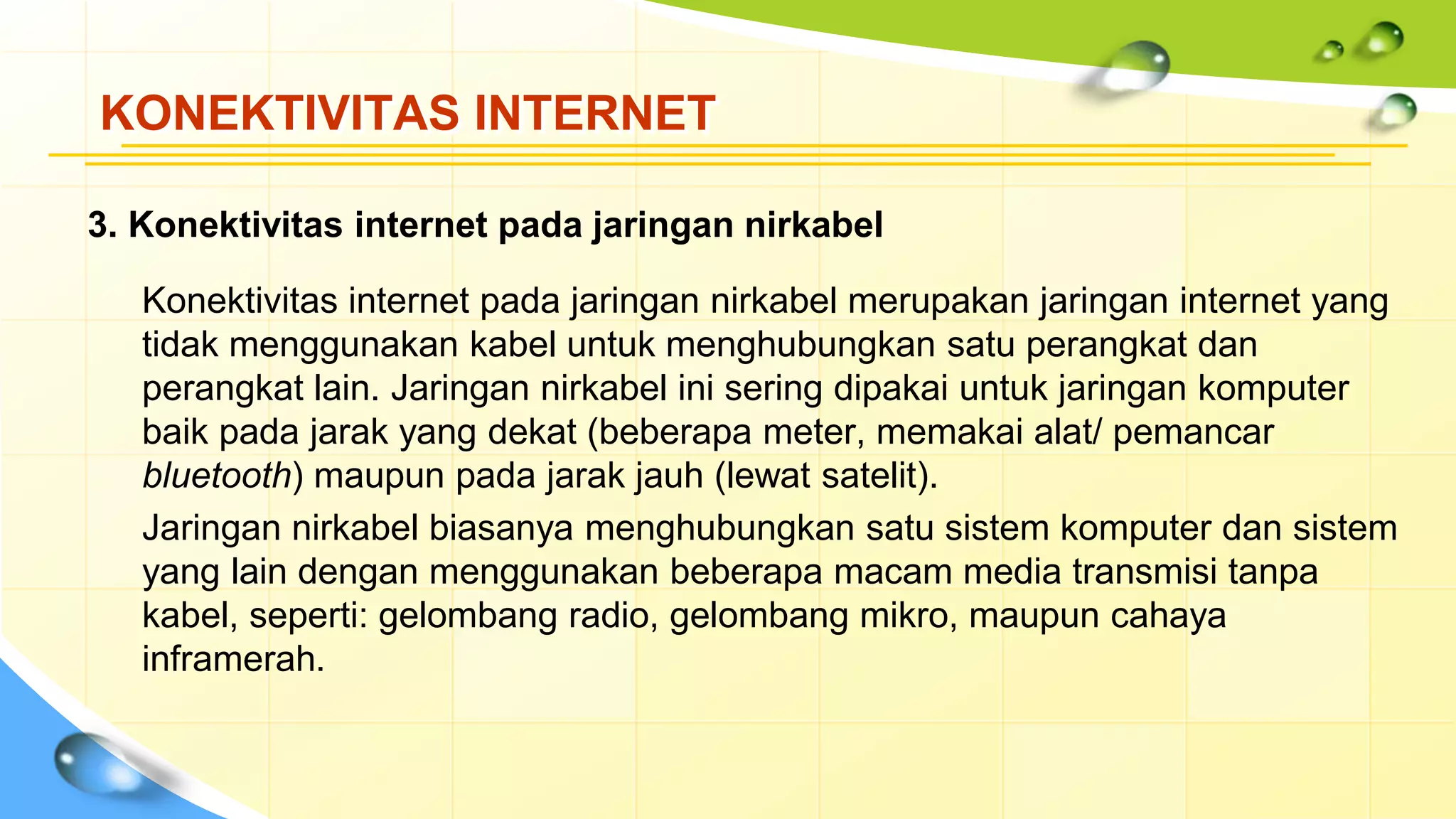

17. KONEKTIVITAS INTERNET
3. Konektivitas internet pada jaringan nirkabel
Konektivitas internet pada jaringan nirkabel merupakan jaringan internet yang
tidak menggunakan kabel untuk menghubungkan satu perangkat dan
perangkat lain. Jaringan nirkabel ini sering dipakai untuk jaringan komputer
baik pada jarak yang dekat (beberapa meter, memakai alat/ pemancar
bluetooth) maupun pada jarak jauh (lewat satelit).
Jaringan nirkabel biasanya menghubungkan satu sistem komputer dan sistem
yang lain dengan menggunakan beberapa macam media transmisi tanpa
kabel, seperti: gelombang radio, gelombang mikro, maupun cahaya
inframerah.

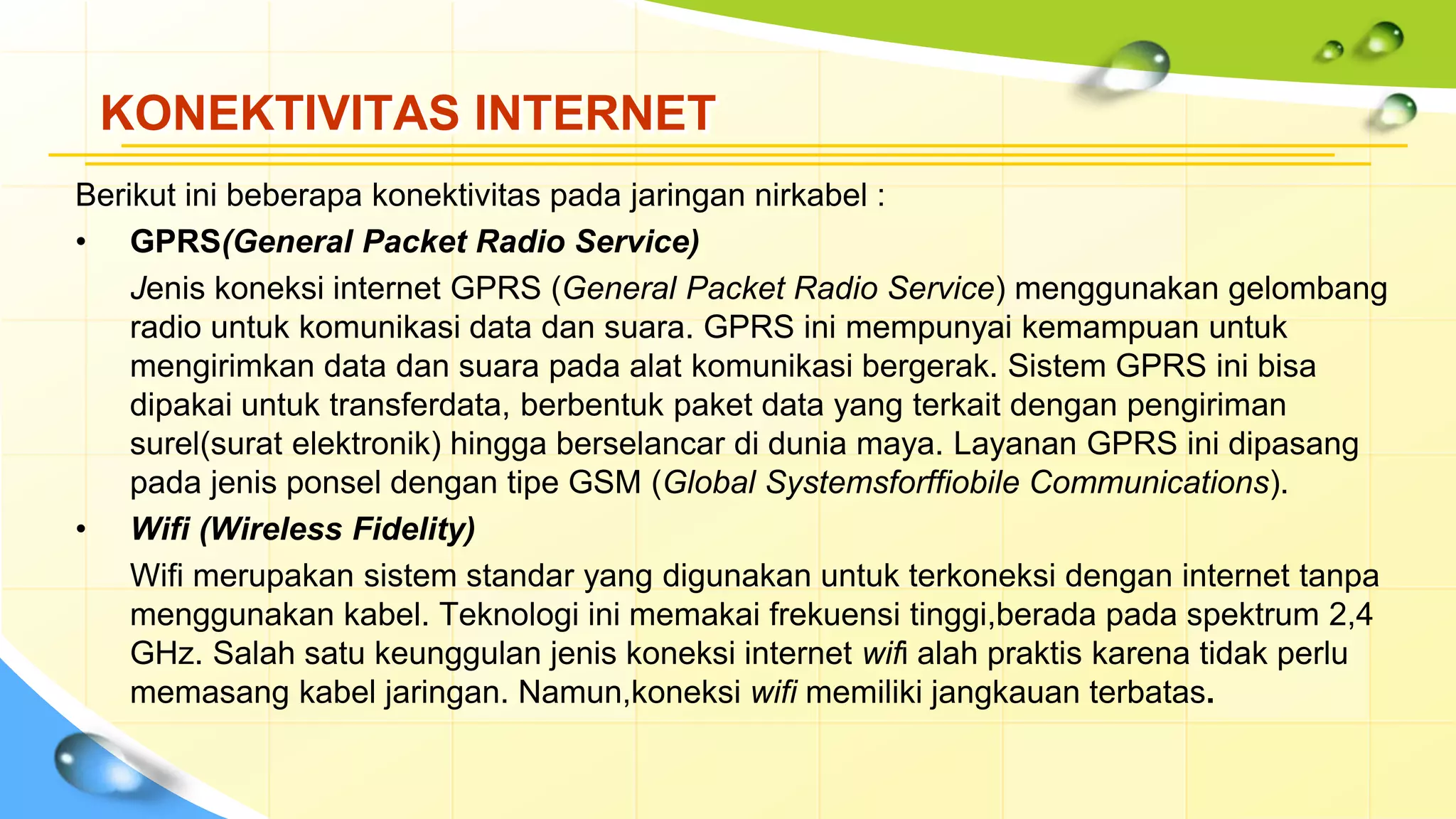

18. KONEKTIVITAS INTERNET
Berikut ini beberapa konektivitas pada jaringan nirkabel :
• GPRS(General Packet Radio Service)
Jenis koneksi internet GPRS (General Packet Radio Service) menggunakan gelombang
radio untuk komunikasi data dan suara. GPRS ini mempunyai kemampuan untuk
mengirimkan data dan suara pada alat komunikasi bergerak. Sistem GPRS ini bisa
dipakai untuk transferdata, berbentuk paket data yang terkait dengan pengiriman
surel(surat elektronik) hingga berselancar di dunia maya. Layanan GPRS ini dipasang
pada jenis ponsel dengan tipe GSM (Global Systemsforffiobile Communications).
• Wifi (Wireless Fidelity)
Wifi merupakan sistem standar yang digunakan untuk terkoneksi dengan internet tanpa
menggunakan kabel. Teknologi ini memakai frekuensi tinggi,berada pada spektrum 2,4
GHz. Salah satu keunggulan jenis koneksi internet wifi alah praktis karena tidak perlu
memasang kabel jaringan. Namun,koneksi wifi memiliki jangkauan terbatas.

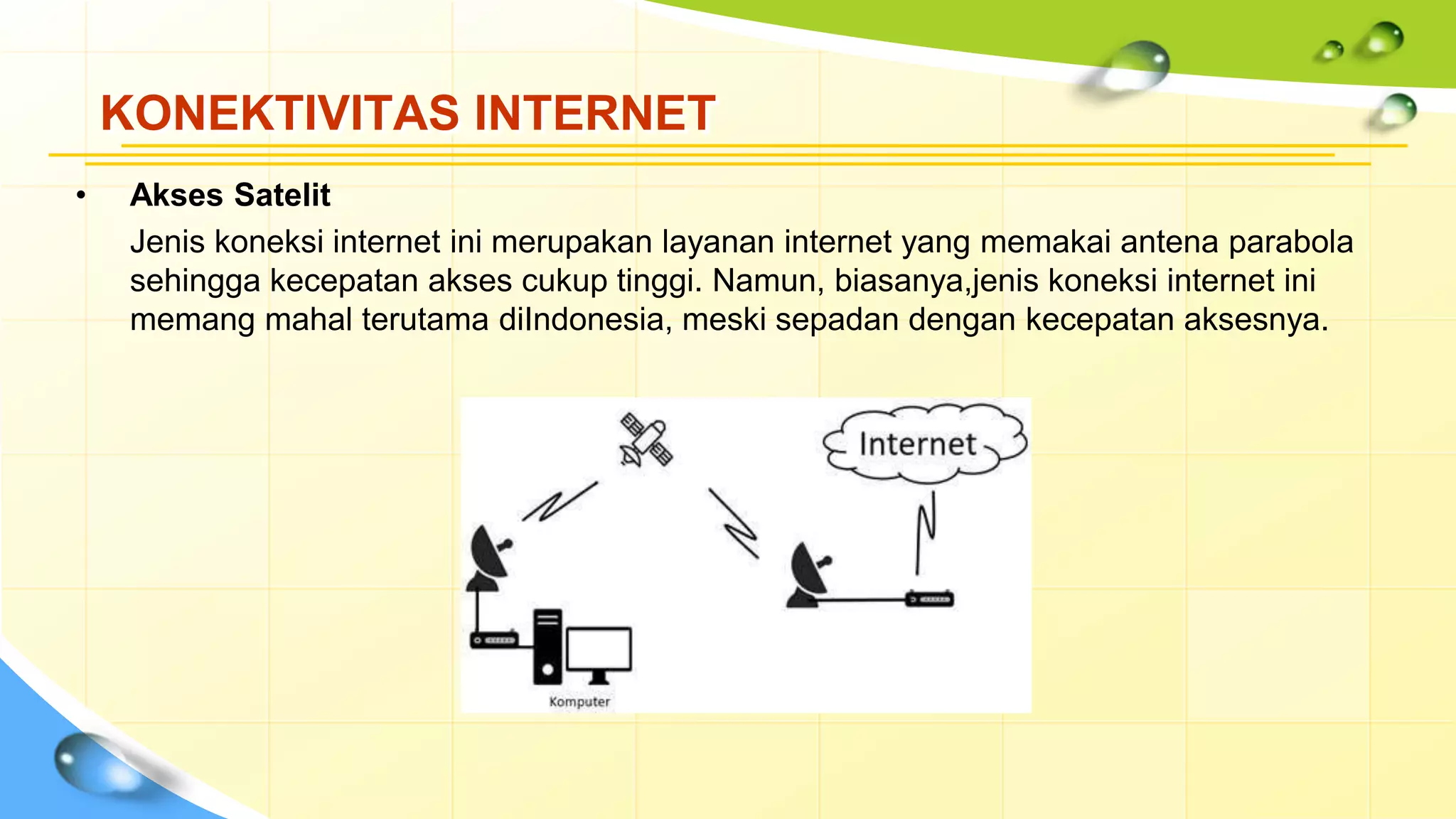

19. KONEKTIVITAS INTERNET
• Akses Satelit
Jenis koneksi internet ini merupakan layanan internet yang memakai antena parabola
sehingga kecepatan akses cukup tinggi. Namun, biasanya,jenis koneksi internet ini
memang mahal terutama diIndonesia, meski sepadan dengan kecepatan aksesnya.

20. L/O/G/O
Terima Kasih….
