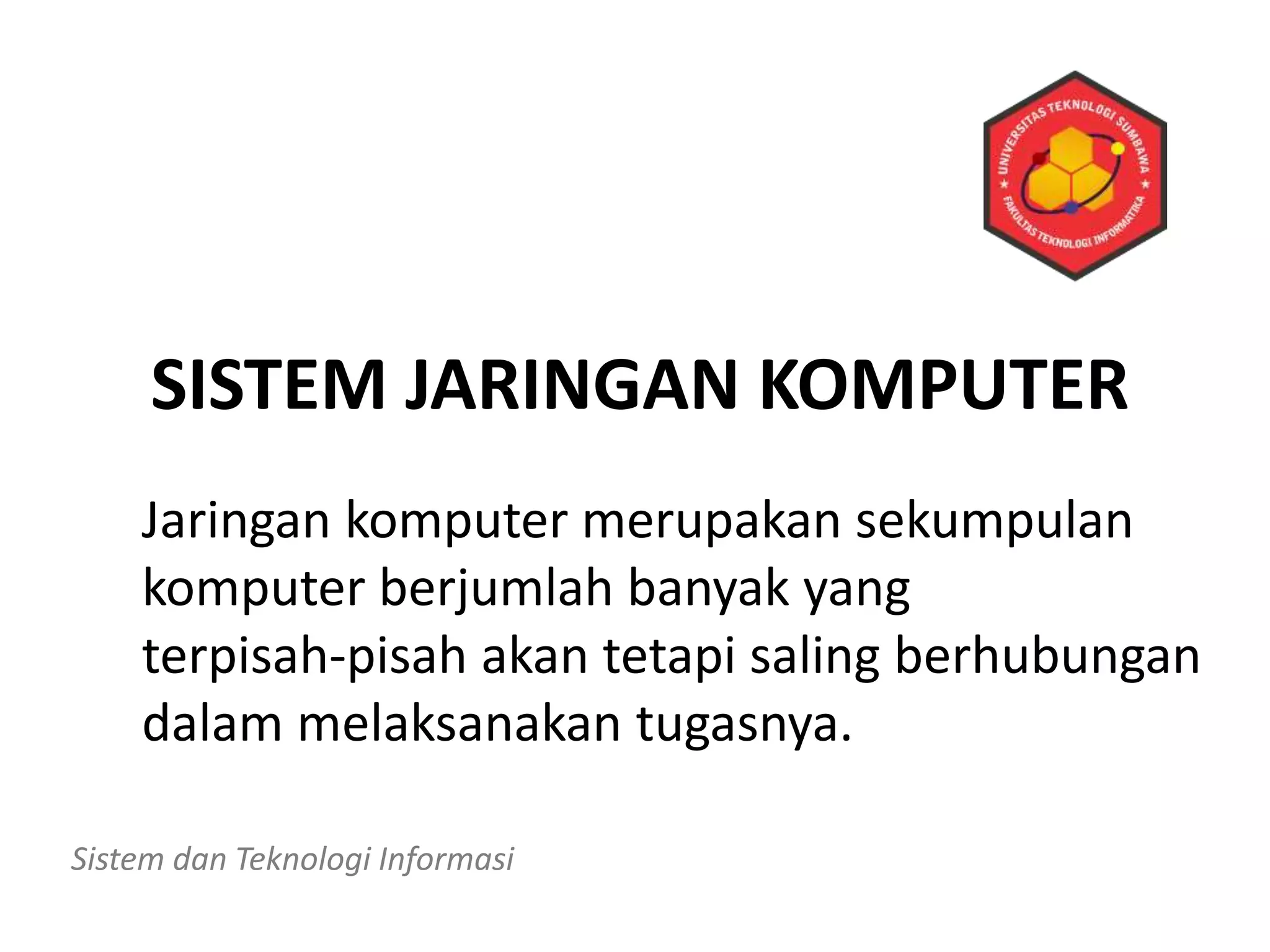

Jaringan komputer merupakan sekumpulan
komputer berjumlah banyak yang
terpisah-pisah akan tetapi saling berhubungan
dalam melaksanakan tugasnya.

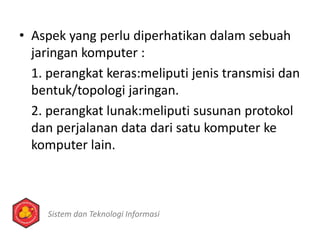

• Aspek yang perlu diperhatikan dalam sebuah
jaringan komputer :
1. perangkat keras:meliputi jenis transmisi dan
bentuk/topologi jaringan.
2. perangkat lunak:meliputi susunan protokol
dan perjalanan data dari satu komputer ke
komputer lain.

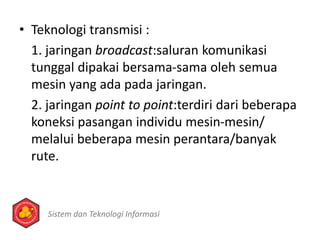

• Teknologi transmisi :
1. jaringan broadcast:saluran komunikasi
tunggal dipakai bersama-sama oleh semua
mesin yang ada pada jaringan.
2. jaringan point to point:terdiri dari beberapa
koneksi pasangan individu mesin-mesin/
melalui beberapa mesin perantara/banyak
rute.

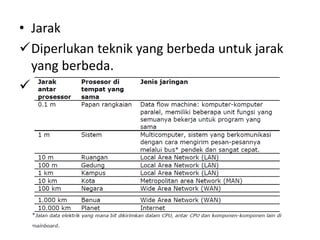

• Jarak
Diperlukan teknik yang berbeda untuk jarak
yang berbeda.


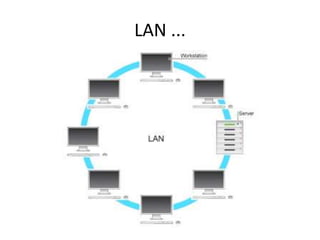

LAN (Local Area Network)
Mencakup daerah kecil (kantor,kampus dll);
Menggunakan teknologi wi-fi/hotspot;
Secara fisik dbatasi oleh lokasi;
Kecepatan transfer 10,100 – 1000 Mbit/s;
Dapat saling bertukar data dan penggunaan
peralatan secara bersamaan;
Umumnya menggunakan perangkat hub,
penyampaian data secara broadcast.

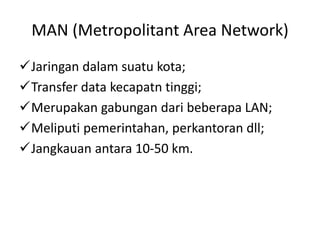

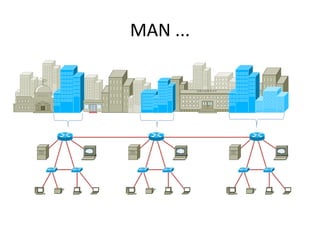

MAN (Metropolitant Area Network)
Jaringan dalam suatu kota;
Transfer data kecapatn tinggi;
Merupakan gabungan dari beberapa LAN;
Meliputi pemerintahan, perkantoran dll;
Jangkauan antara 10-50 km.

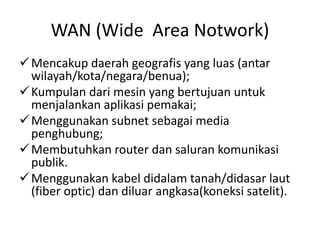

WAN (Wide Area Notwork)
Mencakup daerah geografis yang luas (antar
wilayah/kota/negara/benua);
Kumpulan dari mesin yang bertujuan untuk
menjalankan aplikasi pemakai;
Menggunakan subnet sebagai media
penghubung;
Membutuhkan router dan saluran komunikasi
publik.
Menggunakan kabel didalam tanah/didasar laut
(fiber optic) dan diluar angkasa(koneksi satelit).

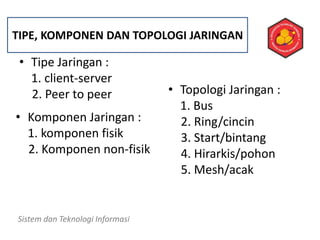

• Tipe Jaringan :
1. client-server
2. Peer to peer
• Komponen Jaringan :
1. komponen fisik
2. Komponen non-fisik
• Topologi Jaringan :
1. Bus
2. Ring/cincin
3. Start/bintang
4. Hirarkis/pohon
5. Mesh/acak
TIPE, KOMPONEN DAN TOPOLOGI JARINGAN

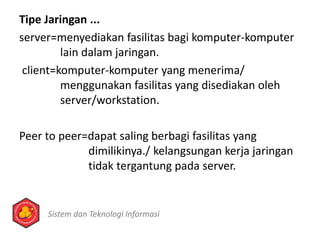

Tipe Jaringan ...
server=menyediakan fasilitas bagi komputer-komputer
lain dalam jaringan.
client=komputer-komputer yang menerima/
menggunakan fasilitas yang disediakan oleh
server/workstation.
Peer to peer=dapat saling berbagi fasilitas yang
dimilikinya./ kelangsungan kerja jaringan
tidak tergantung pada server.

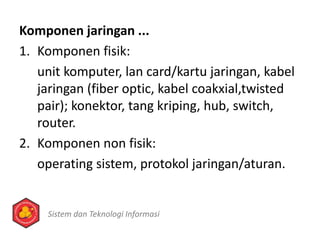

Komponen jaringan ...
1. Komponen fisik:
unit komputer, lan card/kartu jaringan, kabel
jaringan (fiber optic, kabel coakxial,twisted
pair); konektor, tang kriping, hub, switch,
router.
2. Komponen non fisik:
operating sistem, protokol jaringan/aturan.

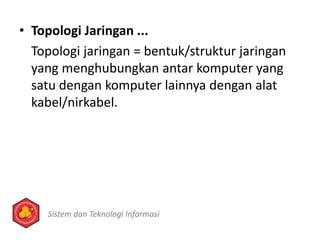

• Topologi Jaringan ...
Topologi jaringan = bentuk/struktur jaringan
yang menghubungkan antar komputer yang
satu dengan komputer lainnya dengan alat
kabel/nirkabel.

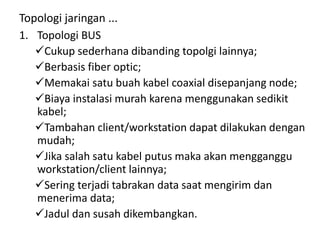

Topologi jaringan ...
1. Topologi BUS
Cukup sederhana dibanding topolgi lainnya;
Berbasis fiber optic;
Memakai satu buah kabel coaxial disepanjang node;
Biaya instalasi murah karena menggunakan sedikit
kabel;
Tambahan client/workstation dapat dilakukan dengan
mudah;
Jika salah satu kabel putus maka akan mengganggu
workstation/client lainnya;
Sering terjadi tabrakan data saat mengirim dan
menerima data;
Jadul dan susah dikembangkan.

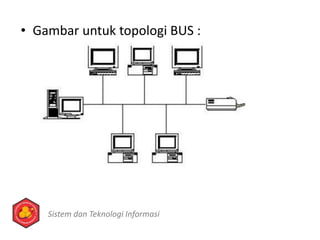

• Gambar untuk topologi BUS :

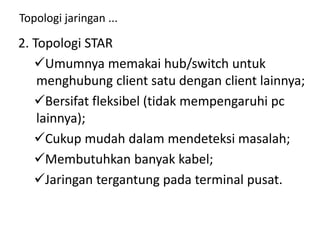

2. Topologi STAR
Umumnya memakai hub/switch untuk
menghubung client satu dengan client lainnya;
Bersifat fleksibel (tidak mempengaruhi pc
lainnya);
Cukup mudah dalam mendeteksi masalah;
Membutuhkan banyak kabel;
Jaringan tergantung pada terminal pusat.

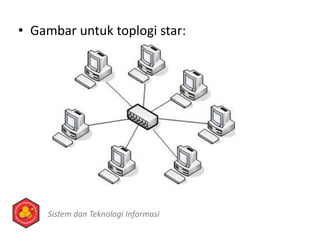

• Gambar untuk toplogi star:

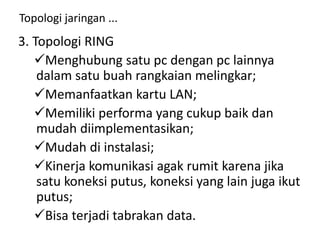

3. Topologi RING
Menghubung satu pc dengan pc lainnya
dalam satu buah rangkaian melingkar;
Memanfaatkan kartu LAN;
Memiliki performa yang cukup baik dan
mudah diimplementasikan;
Mudah di instalasi;
Kinerja komunikasi agak rumit karena jika
satu koneksi putus, koneksi yang lain juga ikut
putus;
Bisa terjadi tabrakan data.

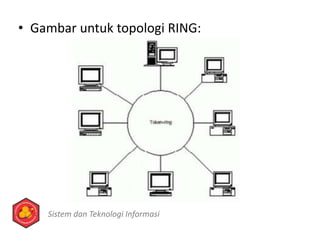

• Gambar untuk topologi RING:

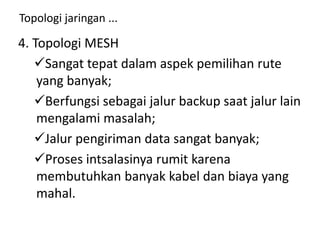

4. Topologi MESH
Sangat tepat dalam aspek pemilihan rute
yang banyak;
Berfungsi sebagai jalur backup saat jalur lain
mengalami masalah;
Jalur pengiriman data sangat banyak;
Proses intsalasinya rumit karena
membutuhkan banyak kabel dan biaya yang
mahal.

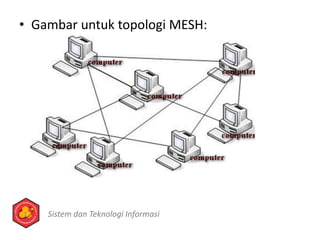

• Gambar untuk topologi MESH:

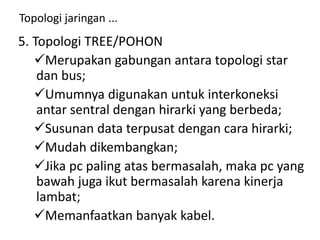

5. Topologi TREE/POHON
Merupakan gabungan antara topologi star
dan bus;
Umumnya digunakan untuk interkoneksi
antar sentral dengan hirarki yang berbeda;
Susunan data terpusat dengan cara hirarki;
Mudah dikembangkan;
Jika pc paling atas bermasalah, maka pc yang
bawah juga ikut bermasalah karena kinerja
lambat;
Memanfaatkan banyak kabel.

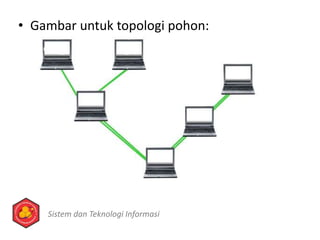

• Gambar untuk topologi pohon:

Alat dan bahan yang dibutuhkan untuk
membangun sebuah jaringan :
1. PC (Personal Computer)
2. Tang crimping

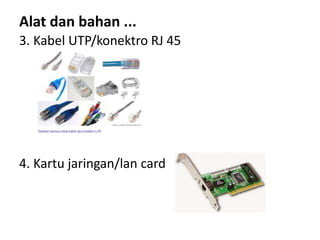

3. Kabel UTP/konektro RJ 45
4. Kartu jaringan/lan card

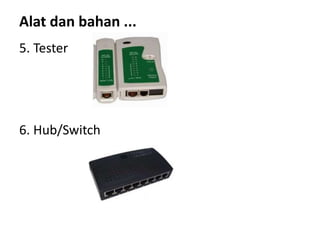

Alat dan bahan ...

5. Tester
6. Hub/Switch
Alat dan bahan ...

Alat dan bahan ...

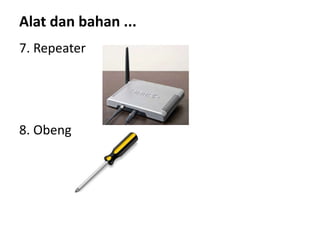

7. Repeater
8. Obeng

Alat dan bahan ...

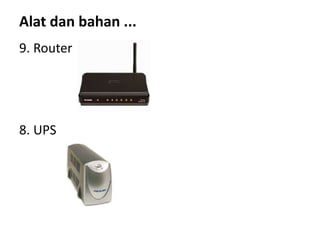

9. Router
8. UPS

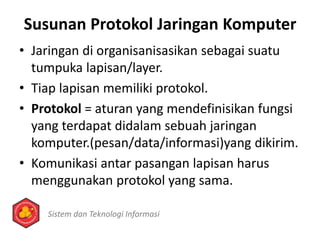

Susunan Protokol Jaringan Komputer
• Jaringan di organisanisasikan sebagai suatu
tumpuka lapisan/layer.
• Tiap lapisan memiliki protokol.
• Protokol = aturan yang mendefinisikan fungsi
yang terdapat didalam sebuah jaringan
komputer.(pesan/data/informasi)yang dikirim.
• Komunikasi antar pasangan lapisan harus
menggunakan protokol yang sama.

Susunan protokol ...
• Arsitekstur jaringan = himpunan lapisan dan
protokol.
• Stack protokol = urutan protokol yang
digunakan dengan satu protokol lain per
lapisan.

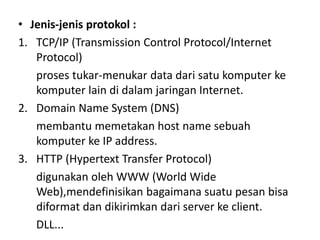

• Jenis-jenis protokol :
1. TCP/IP (Transmission Control Protocol/Internet
Protocol)
proses tukar-menukar data dari satu komputer ke
komputer lain di dalam jaringan Internet.
2. Domain Name System (DNS)
membantu memetakan host name sebuah
komputer ke IP address.
3. HTTP (Hypertext Transfer Protocol)
digunakan oleh WWW (World Wide
Web),mendefinisikan bagaimana suatu pesan bisa
diformat dan dikirimkan dari server ke client.
DLL...

• Gambar susunan lapisan (layer)

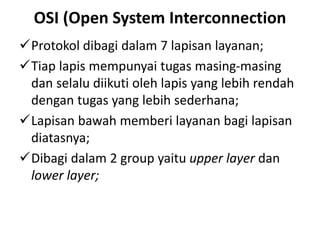

OSI (Open System Interconnection
Protokol dibagi dalam 7 lapisan layanan;
Tiap lapis mempunyai tugas masing-masing
dan selalu diikuti oleh lapis yang lebih rendah
dengan tugas yang lebih sederhana;
Lapisan bawah memberi layanan bagi lapisan
diatasnya;
Dibagi dalam 2 group yaitu upper layer dan
lower layer;

OSI ...

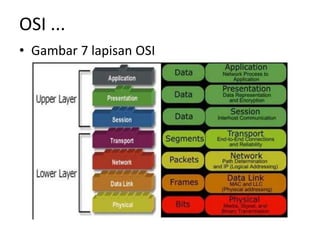

• Gambar 7 lapisan OSI

Tugas dan fungsi masing-masing lapisan OSI :

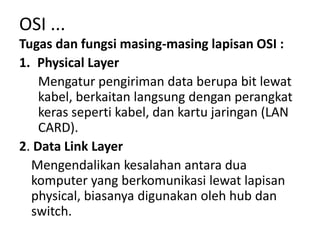

1. Physical Layer
Mengatur pengiriman data berupa bit lewat
kabel, berkaitan langsung dengan perangkat
keras seperti kabel, dan kartu jaringan (LAN
CARD).
2. Data Link Layer
Mengendalikan kesalahan antara dua
komputer yang berkomunikasi lewat lapisan
physical, biasanya digunakan oleh hub dan
switch.
OSI ...

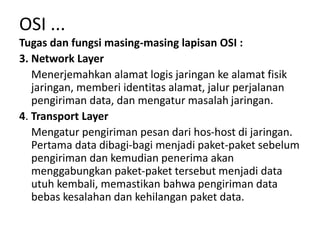

3. Network Layer
Menerjemahkan alamat logis jaringan ke alamat fisik
jaringan, memberi identitas alamat, jalur perjalanan
pengiriman data, dan mengatur masalah jaringan.
4. Transport Layer
Mengatur pengiriman pesan dari hos-host di jaringan.
Pertama data dibagi-bagi menjadi paket-paket sebelum
pengiriman dan kemudian penerima akan
menggabungkan paket-paket tersebut menjadi data
utuh kembali, memastikan bahwa pengiriman data
bebas kesalahan dan kehilangan paket data.
OSI ...

5. Session Layer
Membuat sesi untuk proses dan mengakhiri sesi
tersebut. Contohnya jika ada login secara
interaktif maka sesi dimulai dan kemudian jika
ada permintaan log off maka sesi berakhir,
menghubungkan lagi jika sesi login terganggu
sehingga terputus.
6. Presentation Layer
Bertanggung jawab untuk menyandikan(syntax)
informasi, membuat dua host dapat
berkomunikasi.
OSI ...

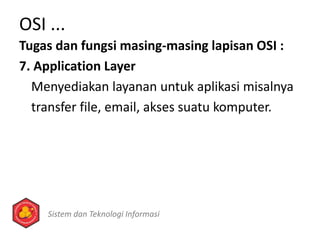

7. Application Layer
Menyediakan layanan untuk aplikasi misalnya
transfer file, email, akses suatu komputer.
OSI ...

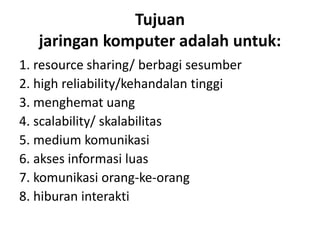

Tujuan
jaringan komputer adalah untuk:
1. resource sharing/ berbagi sesumber
2. high reliability/kehandalan tinggi
3. menghemat uang
4. scalability/ skalabilitas
5. medium komunikasi
6. akses informasi luas
7. komunikasi orang-ke-orang
8. hiburan interakti
