Dokumen ini memberikan panduan konfigurasi VLAN pada MikroTik SwitchOS. Terdapat penjelasan tentang pengaturan VLAN mode, VLAN ID, dan forwarding rules pada setiap port dan VLAN. Diberikan contoh topologi VLAN lab dengan 1 router dan 1 switch untuk membagi traffic ke 3 VLAN yang berbeda. Langkah-langkah konfigurasinya meliputi pengaturan port trunk, VLAN tab, dan VLANs tab pada SwitchOS.

1. MikroTik SwitchOS
Konfigurasi VLAN SwOS1

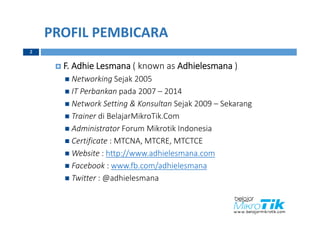

2. PROFIL PEMBICARA
2
 F. Adhie Lesmana ( known as Adhielesmana )
 Networking Sejak 2005
 IT Perbankan pada 2007 – 2014
 Network Setting & Konsultan Sejak 2009 – Sekarang
 Trainer di BelajarMikroTik.Com
 Administrator Forum Mikrotik Indonesia
 Certificate : MTCNA, MTCRE, MTCTCE
 Website : http://www.adhielesmana.com
 Facebook : www.fb.com/adhielesmana
 Twitter : @adhielesmana

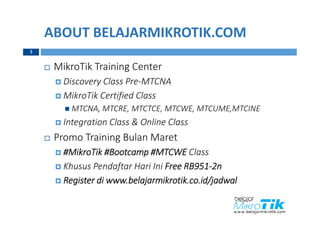

3. ABOUT BELAJARMIKROTIK.COM
3
 MikroTik Training Center
 Discovery Class Pre-MTCNA
 MikroTik Certified Class
 MTCNA, MTCRE, MTCTCE, MTCWE, MTCUME,MTCINE
 Integration Class & Online Class
 Promo Training Bulan Maret
 #MikroTik #Bootcamp #MTCWE Class
 Khusus Pendaftar Hari Ini Free RB951-2n
 Register di www.belajarmikrotik.co.id/jadwal

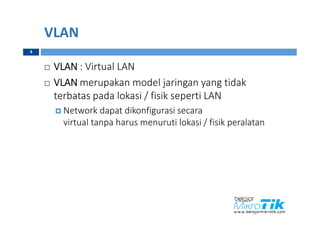

4. VLAN
 VLAN : Virtual LAN
 VLAN merupakan model jaringan yang tidak
terbatas pada lokasi / fisik seperti LAN
 Network dapat dikonfigurasi secara
virtual tanpa harus menuruti lokasi / fisik peralatan
4

5. MIKROTIK SWITCH OS
 SwitchOS ( SwOS )
 SwOS adalah Operating System yang dirancang khusus
untuk Produk Switch MikroTik
 RB250 & RB260
 SwOS dikonfigurasi dari web browser.
 Port To Port Forwarding
 Broadcast Storm Control
 Mac Filter
 VLAN
 Dll
5

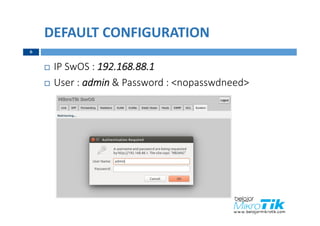

6. DEFAULT CONFIGURATION
 IP SwOS : 192.168.88.1
 User : admin & Password : <nopasswdneed>
6

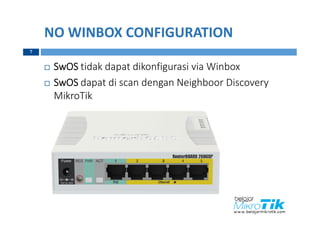

7. NO WINBOX CONFIGURATION
 SwOS tidak dapat dikonfigurasi via Winbox
 SwOS dapat di scan dengan Neighboor Discovery
MikroTik
7

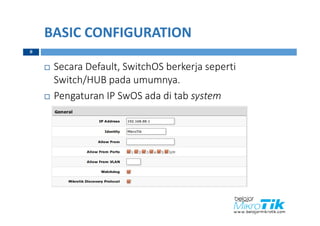

8. BASIC CONFIGURATION
 Secara Default, SwitchOS berkerja seperti
Switch/HUB pada umumnya.
 Pengaturan IP SwOS ada di tab system
8

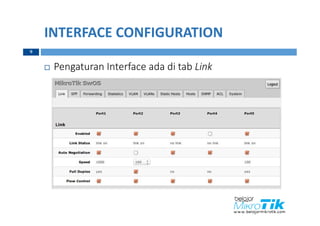

9. INTERFACE CONFIGURATION
 Pengaturan Interface ada di tab Link
9

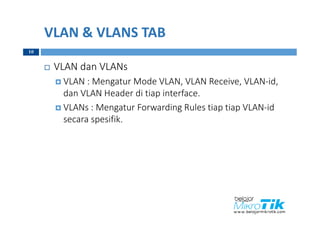

10. VLAN & VLANS TAB
 VLAN dan VLANs
 VLAN : Mengatur Mode VLAN, VLAN Receive, VLAN-id,
dan VLAN Header di tiap interface.
 VLANs : Mengatur Forwarding Rules tiap tiap VLAN-id
secara spesifik.
10

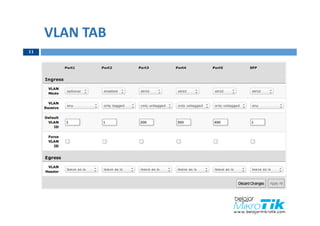

11. VLAN TAB
11

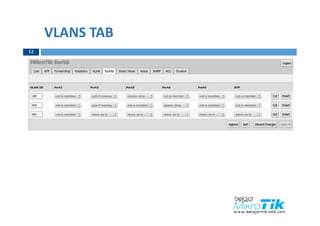

12. VLANS TAB
12

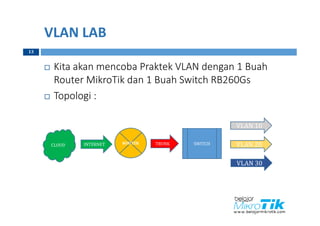

13. VLAN LAB
 Kita akan mencoba Praktek VLAN dengan 1 Buah
Router MikroTik dan 1 Buah Switch RB260Gs
 Topologi :
ROUTER SWITCH
VLAN 10
VLAN 20
VLAN 30
INTERNET TRUNKCLOUD
13

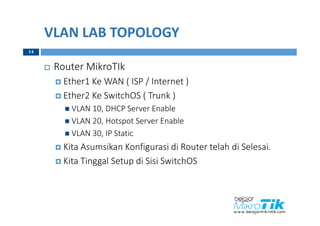

14. VLAN LAB TOPOLOGY
 Router MikroTIk
 Ether1 Ke WAN ( ISP / Internet )
 Ether2 Ke SwitchOS ( Trunk )
 VLAN 10, DHCP Server Enable
 VLAN 20, Hotspot Server Enable
 VLAN 30, IP Static
 Kita Asumsikan Konfigurasi di Router telah di Selesai.
 Kita Tinggal Setup di Sisi SwitchOS
14

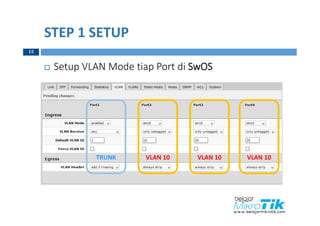

15. STEP 1 SETUP
 Setup VLAN Mode tiap Port di SwOS
15
TRUNK VLAN 10 VLAN 20 VLAN 30

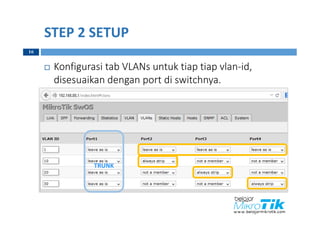

16. STEP 2 SETUP
 Konfigurasi tab VLANs untuk tiap tiap vlan-id,
disesuaikan dengan port di switchnya.
16
TRUNK

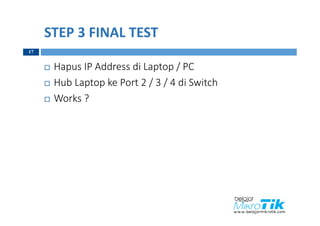

17. STEP 3 FINAL TEST
 Hapus IP Address di Laptop / PC
 Hub Laptop ke Port 2 / 3 / 4 di Switch
 Works ?
17

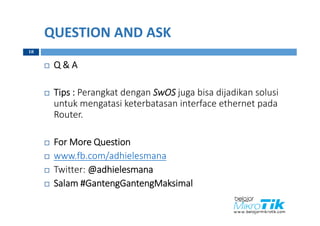

18. QUESTION AND ASK
 Q & A
 Tips : Perangkat dengan SwOS juga bisa dijadikan solusi
untuk mengatasi keterbatasan interface ethernet pada
Router.
