IP Address dan Subnetting.pptx

Dokumen ini membahas tentang pengelolaan alamat IP dalam manajemen jaringan, termasuk struktur alamat IPv4, subnetting, netmask, dan jenis-jenis alamat seperti unicast, broadcast, dan multicast. Berbagai kelas alamat IP (A, B, C, D, E) serta penerapan subnet mask dalam membagi jaringan juga dijelaskan. Selain itu, terdapat fitur seperti APIPA dan alamat loopback yang digunakan dalam jaringan, serta teknik subnetting untuk efisiensi pengelolaan alamat IP.

Engineering◦
Downloaded 113 times
Desain Manajemen Jaringan
1. Internet Protocol (IP) Address (IPv4) 2. Netmask 3. Subnetting
• Alamat IP (Internet Protocol Address atau sering disingkat IP) digunakan sebagai alamat dalam hubungan antar host di internet sehingga merupakan sebuah sistem komunikasi yang universal karena merupakan metode pengalamatan yang telah diterima di seluruh dunia. • Panjang dari angka ini adalah 32 bit (untuk IPv4 atau IP versi 4), dan 128 bit (untuk IPv6 atau IP versi 6) yang menunjukkan alamat dari komputer tersebut pada jaringan Internet berbasis TCP/IP.

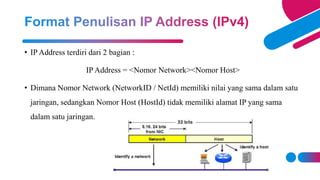

• IP Address terdiri dari 2 bagian : IP Address = <Nomor Network><Nomor Host> • Dimana Nomor Network (NetworkID / NetId) memiliki nilai yang sama dalam satu jaringan, sedangkan Nomor Host (HostId) tidak memiliki alamat IP yang sama dalam satu jaringan.
• IP address terdiri dari bilangan biner 32 bit yang dipisahkan oleh tanda titik setiap 8 bitnya. Tiap 8 bit ini disebut sebagai oktet. Bentuk IP address dapat dituliskan sebagai berikut : xxxxxxxx.xxxxxxxx.xxxxxxxx.xxxxxxxx • IP address mempunyai range dari 00000000.00000000.00000000.00000000 sampai 11111111.11111111.11111111.11111111. Karena bilangan biner susah untuk digunakan maka sering ditulis dalam bilangan desimal. • Setiap bilangan desimal merupakan nilai dari satu oktet IP address.

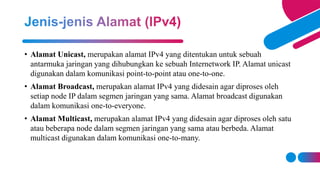

• Alamat Unicast, merupakan alamat IPv4 yang ditentukan untuk sebuah antarmuka jaringan yang dihubungkan ke sebuah Internetwork IP. Alamat unicast digunakan dalam komunikasi point-to-point atau one-to-one. • Alamat Broadcast, merupakan alamat IPv4 yang didesain agar diproses oleh setiap node IP dalam segmen jaringan yang sama. Alamat broadcast digunakan dalam komunikasi one-to-everyone. • Alamat Multicast, merupakan alamat IPv4 yang didesain agar diproses oleh satu atau beberapa node dalam segmen jaringan yang sama atau berbeda. Alamat multicast digunakan dalam komunikasi one-to-many.
• Alamat IPv4 dibagi dalam 5 jenis kelas, yakni A, B, C, D dan E. • IP address dibagi ke dalam kelas A , B dan C yang menyatakan jaringan yang besar, medium dan kecil. IP kelas A, B dan C merupakan alamat unicast. • Kelas D digunakan untuk multicast. • Kelas E digunakan sebagai alamat penelitian (research) yang digunakan sebagai cadangan untuk masa depan.
Class A = NetId 0-127 untuk jaringan dengan host yang sangat besar (224 - 2). Class B = NetId 128 – 191 untuk jaringan dengan host sekitar 65 ribu host (216 - 2).. Class C = NetId 192 – 223 untuk jaringan dengan 256 host (28 - 2). Class D = NetId 224 – 247 (Tidak ada istilah NetId dan HostId) Class E = 4 bit IP pertama diatur 1111 sehingga NetId 248 - 255
• Subnet mask sebenarnya merupakan alat yang dipakai untuk melihat dalam IP address mana bagian dari NetID dan HostID. • Netmask memiliki panjang 32 bit. • Ada tiga pengelompokan dalam subnetmask yaitu • 255.0.0.0 • 255.255.0.0 • 255.255.255.0 • Pengelompokan tersebut disebut dengan class. Class terbagi menjadi tiga yaitu • Class A, adalah semua nomor IP yang memiliki subnetmask 255.0.0.0 • Class B, adalah semua nomor IP yang memiliki subnetmask 255.255.0.0 • Class C, adalah semua nomor IP yang memiliki subnetmask 255.255.255.0
• Pengalamatan Logic merupakan Gabungan antara IP dan Netmask. • Format penulisannya sebagai berikut : • 1 IP = 202.95.151.129 • 1 Netmask = 255.255.255.0 • Perhitungan antara IP dan Netmask akan menghasilkan NetworkID
• Diketahui : IP Address : 172.168.11.5 Netmask : 255.255.255.240 • Hitung Network ID ! • Jawaban  Network ID = IP Address AND Netmask 10101100.10101000.00001011.00000101 (172.168.11.5) 11111111.11111111 .11111111 .11110000 (255.255.255.240) ---------------------------------------------------- AND 10101100.10101000.00001011.00000000 (172.168.11.0)

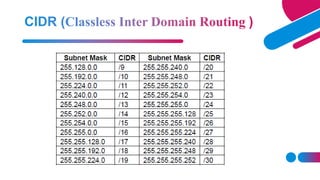

• Subnet mask juga bisa direpresentasikan dengan notasi Classless Inter Domain Routing (CIDR), yang akan menggunakan tanda “/” di belakang sebuah alamat IP. • Contoh : Diketahui IP Address 192.168.1.10 dengan Netmask 255.255.255.0 , Network ID nya adalah 192.168.1.0. Notasi CIDR-nya adalah 192.168.1.10/24.

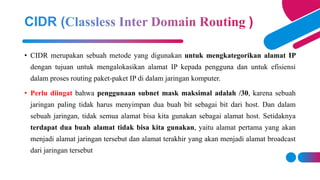

• CIDR merupakan sebuah metode yang digunakan untuk mengkategorikan alamat IP dengan tujuan untuk mengalokasikan alamat IP kepada pengguna dan untuk efisiensi dalam proses routing paket-paket IP di dalam jaringan komputer. • Perlu diingat bahwa penggunaan subnet mask maksimal adalah /30, karena sebuah jaringan paling tidak harus menyimpan dua buah bit sebagai bit dari host. Dan dalam sebuah jaringan, tidak semua alamat bisa kita gunakan sebagai alamat host. Setidaknya terdapat dua buah alamat tidak bisa kita gunakan, yaitu alamat pertama yang akan menjadi alamat jaringan tersebut dan alamat terakhir yang akan menjadi alamat broadcast dari jaringan tersebut
• Pada satu Jaringan NetID akan selalu sama • Class A, misal Penomoran Host merupakan kombinasi 24 bit Hitung jangkauan Network ID untuk Class B dan Class C

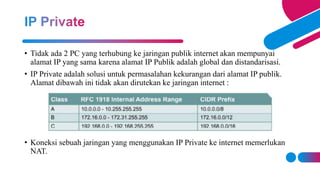

• Tidak ada 2 PC yang terhubung ke jaringan publik internet akan mempunyai alamat IP yang sama karena alamat IP Publik adalah global dan distandarisasi. • IP Private adalah solusi untuk permasalahan kekurangan dari alamat IP publik. Alamat dibawah ini tidak akan dirutekan ke jaringan internet : • Koneksi sebuah jaringan yang menggunakan IP Private ke internet memerlukan NAT.
• Tidak ada 2 PC yang terhubung ke jaringan publik internet akan mempunyai alamat IP yang sama karena alamat IP Publik adalah global dan distandarisasi. • IP Private adalah solusi untuk permasalahan kekurangan dari alamat IP publik. Alamat dibawah ini tidak akan dirutekan ke jaringan internet : • Koneksi sebuah jaringan yang menggunakan IP Private ke internet memerlukan NAT (suatu metode untuk menghubungkan lebih dari satu komputer ke jaringan internet dengan menggunakan satu alamat IP.).
• APIPA adalah salah satu fitur sistem operasi Microsoft Windows yang secara otomatis memberikan alamat IP pada range berikut 169.254.0.0 sampai 169.254.255.255 • APIPA digunakan untuk jaringan kecil yang tidak terkoneksi ke internet, melainkan terkoneksi peer-to-peer antara komputer satu dengan komputer lain tanpa adanya server DHCP. • APIPA menggunakan IP Address Class B.
• IP loopback merupakan alamat IP yang dialokasikan perangkat lunak untuk mengakses host itu sendiri. • Interface loopback merupakan interface logical yang berupa virtual. IP loopback tidak akan down karena IP ini tidak menghubungkan ke suatu network tertentu atau interface nyata. Sehingga interface ini merupakan interface yang paling stabil. • IP loopback mulai dari 127.0.0.0 hingga 127.255.255.255, tapi normalnya 127.0.0.1. IP ini dikhususkan untuk alamat host loopback seperti PC. IP loopback di set dengan netmask 255.255.255.255.
1. 10.252.230.3 netmask 255.255.255.0 2. 10.252.240.6 Netmask 255.255.255.0 3. 10.252.230.6 Netmask 255.255.0.0 4. 10 252 250 250 netmask 255 255 0 0
• Subnetting adalah teknik memecah suatu jaringan besar menjadi jaringan yang lebih kecil dengan cara mengorbankan bit Host ID pada subnet mask untuk dijadikan Network ID baru. • Subnetting hanya dapat dilakukan pada IP addres kelas A, IP Address kelas B dan IP Address kelas C. • Dengan subnetting akan menciptakan beberapa network tambahan, tetapi mengurangi jumlah maksimum host yang ada dalam tiap network tersebut.
1. Menentukan jumlah subnet yang dihasilkan oleh subnet mask. 2. Menentukan jumlah host per subnet. 3. Menentukan subnet yang valid. 4. Menentukan alamat broadcast untuk tiap subnet. 5. Menentukan host – host yang valid untuk tiap subnet.
• Misalkan disebuah perusahaan terdapat 200 komputer (host). Tanpa menggunakan subnetting maka semua komputer (host) tersebut dapat kita hubungkan kedalam sebuah jaringan tunggal dengan perincian sebagai berikut: • Misal kita gunakan IP Address Private kelas C dengan subnet mask defaultnya yaitu 255.255.255.0 sehingga perinciannya sebagai berikut: • Network Perusahaan Alamat Jaringan : 192.168.1.0 Host Pertama : 192.168.1.1 Host Terakhir : 192.168.1.254 Broadcast Address : 192.168.1.255
• Misalkan diperusahaan tersebut terdapat 2 divisi yang berbeda sehingga kita akan memecah network tersebut menjadi 2 buah subnetwork. • Network Divisi A Alamat Jaringan / Subnet A : 192.168.1.0 Host Pertama : 192.168.1.1 Host Terakhir : 192.168.1.126 Broadcast Address : 192.168.1.127 • Network Divisi B Alamat Jaringan / Subnet B : 192.168.1.128 Host Pertama : 192.168.1.129 Host Terakhir : 192.168.1.254 Broadcast Address : 192.168.1.255 Terdapat 2 buah subnetwork yang masing-masing network maksimal terdiri dari 125 host (komputer).
• Jaringan kelas C terdapat 254 host. • Subnetting x.x.x.192 = x.x.x.1100 0000 • 2 bit (11) untuk subnetting, terdapat 22 = 4 subnet (00,01,10,11) • 6 bit (00 0000) untuk host tiap subnet = 26 – 2 = 62 host per subnet. • Valid host = xx00 0001 – xx11 1110 • Broadcast per subnet = xx11 1111
1. Tentukan subnet, alamat broadcast, dan jangkauan host yang valid untuk tiap IP berikut: a. Alamat Node = 192.168.10.33 dan Subnet Mask = 255.255.255.224 b. Alamat Node = 192.168.10.33 dan Subnet Mask = 255.255.255.240 c. Alamat Node = 192.168.10.174 dan Subnet Mask = 255.255.255.240 d. Alamat Node = 192. 168.10.17 dan Subnet Mask = 255.255.255.252
2. Tentukan subnet, alamat broadcast, dan range host yang valid untuk subnetting: a. 172.16.0.0/20 b. 10.0.0.0/17
