Dokumen ini membahas tentang berbagai perangkat dalam jaringan berbasis Wide Area Network (WAN) dan fungsinya, seperti router, switch, modem, dan communication server. Setiap perangkat memiliki peran yang penting dalam membentuk infrastruktur jaringan yang efisien dan dapat mengatasi kebutuhan komunikasi antar lokasi yang jauh. Selain itu, dokumen juga menjelaskan tentang teknologi wireless yang memungkinkan transmisi data tanpa kabel dengan biaya yang lebih rendah dan fleksibilitas yang tinggi.

1. TEKNIK KOMPUTER DAN
JARINGAN

2. OLEH : SAMSUL ARIFIN

3. PENDAHULUAN

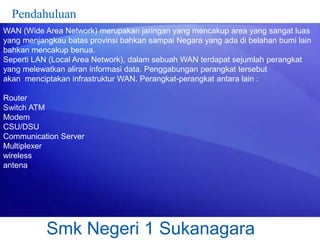

4. Pendahuluan
WAN (Wide Area Network) merupakan jaringan yang mencakup area yang sangat luas
yang menjangkau batas provinsi bahkan sampai Negara yang ada di belahan bumi lain
bahkan mencakup benua.
Seperti LAN (Local Area Network), dalam sebuah WAN terdapat sejumlah perangkat
yang melewatkan aliran informasi data. Penggabungan perangkat tersebut
akan menciptakan infrastruktur WAN. Perangkat-perangkat antara lain :
Router
Switch ATM
Modem
CSU/DSU
Communication Server
Multiplexer
wireless
antena
Smk Negeri 1 Sukanagara

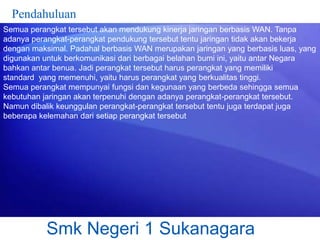

5. Pendahuluan
Semua perangkat tersebut akan mendukung kinerja jaringan berbasis WAN. Tanpa
adanya perangkat-perangkat pendukung tersebut tentu jaringan tidak akan bekerja
dengan maksimal. Padahal berbasis WAN merupakan jaringan yang berbasis luas, yang
digunakan untuk berkomunikasi dari berbagai belahan bumi ini, yaitu antar Negara
bahkan antar benua. Jadi perangkat tersebut harus perangkat yang memiliki
standard yang memenuhi, yaitu harus perangkat yang berkualitas tinggi.
Semua perangkat mempunyai fungsi dan kegunaan yang berbeda sehingga semua
kebutuhan jaringan akan terpenuhi dengan adanya perangkat-perangkat tersebut.
Namun dibalik keunggulan perangkat-perangkat tersebut tentu juga terdapat juga
beberapa kelemahan dari setiap perangkat tersebut
Smk Negeri 1 Sukanagara

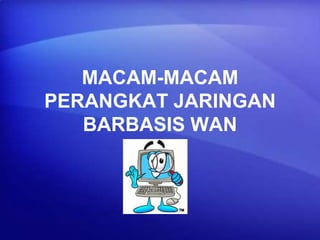

6. MACAM-MACAM
PERANGKAT JARINGAN
BARBASIS WAN

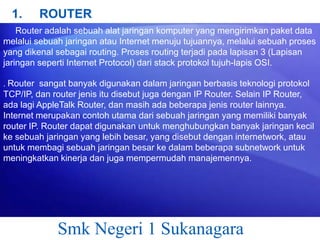

7. 1.
ROUTER
Router adalah sebuah alat jaringan komputer yang mengirimkan paket data
melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses
yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan
jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.
. Router sangat banyak digunakan dalam jaringan berbasis teknologi protokol
TCP/IP, dan router jenis itu disebut juga dengan IP Router. Selain IP Router,
ada lagi AppleTalk Router, dan masih ada beberapa jenis router lainnya.
Internet merupakan contoh utama dari sebuah jaringan yang memiliki banyak
router IP. Router dapat digunakan untuk menghubungkan banyak jaringan kecil
ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau
untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk
meningkatkan kinerja dan juga mempermudah manajemennya.
Smk Negeri 1 Sukanagara

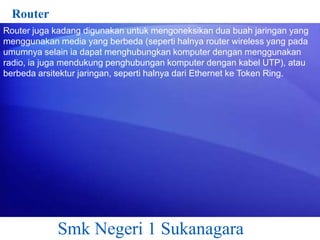

8. Router
Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang
menggunakan media yang berbeda (seperti halnya router wireless yang pada
umumnya selain ia dapat menghubungkan komputer dengan menggunakan
radio, ia juga mendukung penghubungan komputer dengan kabel UTP), atau
berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.
Smk Negeri 1 Sukanagara

9. Router
Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan
telekomunikasi seperti halnya telekomunikasi leased line atau Digital
Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke
sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access
server. Sementara itu, router yang digunakan untuk menghubungkan jaringan
lokal ke sebuah koneksi DSL disebut juga dengan DSL router. Router-router
jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan
paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski
beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket
disebut juga dengan packet-filtering router. Router umumnya memblokir lalu
lintas data yang dipancarkan secara broadcast sehingga dapat mencegah
adanya broadcast storm yang mampu memperlambat kinerja jaringan.
Smk Negeri 1 Sukanagara

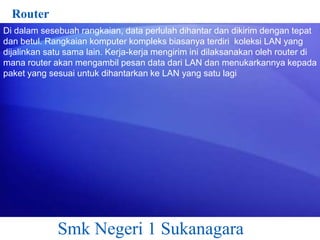

10. Router
Di dalam sesebuah rangkaian, data perlulah dihantar dan dikirim dengan tepat
dan betul. Rangkaian komputer kompleks biasanya terdiri koleksi LAN yang
dijalinkan satu sama lain. Kerja-kerja mengirim ini dilaksanakan oleh router di
mana router akan mengambil pesan data dari LAN dan menukarkannya kepada
paket yang sesuai untuk dihantarkan ke LAN yang satu lagi
Smk Negeri 1 Sukanagara

11. Fungsi Router
Menghubungkan sejumlah jaringan yang memiliki topologi dan protokol yang
berbeda
Menghubungkan jaringan pada suatu lokasi dengan jaringan pada lokasi yang
lain.
Membagi suatu jaringan berukuran besar menjadi jaringan-jaringan yang
lebih kecil dan mudag untuk dikelola.
Memungkinkan jaringan dihubungkan ke internet dan informasi yang tersedia
dapat diakses oleh siapa saja.
Mencari jalan terefisien untuk mengirimkan data ke tujuan.
Melindungi jaringan dari pemakai-pemakai yang tidak berhak dengan cara
membatasi akses terhadap data-data yang tidak berhak untuk diakses.
Router berbeda dengan switch. Switch merupakan penghubung beberapa alat
untuk membentuk suatu Local Area Network (LAN).
Smk Negeri 1 Sukanagara

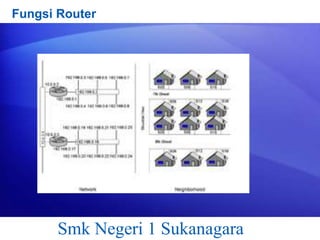

12. Fungsi Router
Smk Negeri 1 Sukanagara

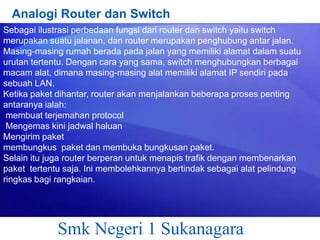

13. Analogi Router dan Switch
Sebagai ilustrasi perbedaan fungsi dari router dan switch yaitu switch
merupakan suatu jalanan, dan router merupakan penghubung antar jalan.
Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu
urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai
macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada
sebuah LAN.
Ketika paket dihantar, router akan menjalankan beberapa proses penting
antaranya ialah:
membuat terjemahan protocol
Mengemas kini jadwal haluan
Mengirim paket
membungkus paket dan membuka bungkusan paket.
Selain itu juga router berperan untuk menapis trafik dengan membenarkan
paket tertentu saja. Ini membolehkannya bertindak sebagai alat pelindung
ringkas bagi rangkaian.
Smk Negeri 1 Sukanagara

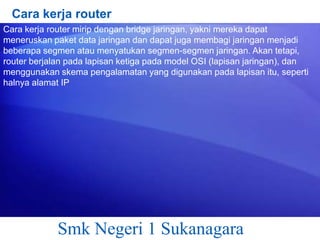

14. Cara kerja router
Cara kerja router mirip dengan bridge jaringan, yakni mereka dapat
meneruskan paket data jaringan dan dapat juga membagi jaringan menjadi
beberapa segmen atau menyatukan segmen-segmen jaringan. Akan tetapi,
router berjalan pada lapisan ketiga pada model OSI (lapisan jaringan), dan
menggunakan skema pengalamatan yang digunakan pada lapisan itu, seperti
halnya alamat IP
Smk Negeri 1 Sukanagara

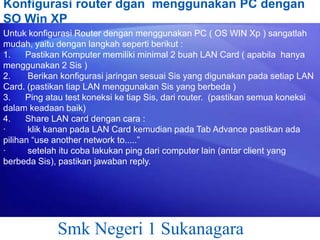

15. Konfigurasi router dgan menggunakan PC dengan
SO Win XP
Untuk konfigurasi Router dengan menggunakan PC ( OS WIN Xp ) sangatlah
mudah, yaitu dengan langkah seperti berikut :
1.
Pastikan Komputer memiliki minimal 2 buah LAN Card ( apabila hanya
menggunakan 2 Sis )
2.
Berikan konfigurasi jaringan sesuai Sis yang digunakan pada setiap LAN
Card. (pastikan tiap LAN menggunakan Sis yang berbeda )
3.
Ping atau test koneksi ke tiap Sis, dari router. (pastikan semua koneksi
dalam keadaan baik)
4.
Share LAN card dengan cara :
·
klik kanan pada LAN Card kemudian pada Tab Advance pastikan ada
pilihan “use another network to.....”
·
setelah itu coba lakukan ping dari computer lain (antar client yang
berbeda Sis), pastikan jawaban reply.
Smk Negeri 1 Sukanagara

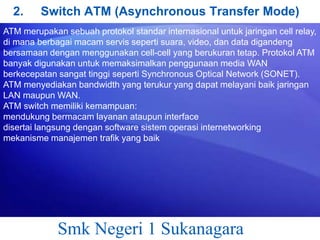

16. 2.
Switch ATM (Asynchronous Transfer Mode)
ATM merupakan sebuah protokol standar internasional untuk jaringan cell relay,
di mana berbagai macam servis seperti suara, video, dan data digandeng
bersamaan dengan menggunakan cell-cell yang berukuran tetap. Protokol ATM
banyak digunakan untuk memaksimalkan penggunaan media WAN
berkecepatan sangat tinggi seperti Synchronous Optical Network (SONET).
ATM menyediakan bandwidth yang terukur yang dapat melayani baik jaringan
LAN maupun WAN.
ATM switch memiliki kemampuan:
mendukung bermacam layanan ataupun interface
disertai langsung dengan software sistem operasi internetworking
mekanisme manajemen trafik yang baik
Smk Negeri 1 Sukanagara

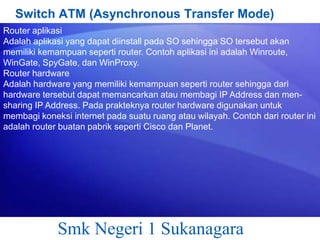

17. Switch ATM (Asynchronous Transfer Mode)
Router aplikasi
Adalah aplikasi yang dapat diinstall pada SO sehingga SO tersebut akan
memiliki kemampuan seperti router. Contoh aplikasi ini adalah Winroute,
WinGate, SpyGate, dan WinProxy.
Router hardware
Adalah hardware yang memiliki kemampuan seperti router sehingga dari
hardware tersebut dapat memancarkan atau membagi IP Address dan mensharing IP Address. Pada prakteknya router hardware digunakan untuk
membagi koneksi internet pada suatu ruang atau wilayah. Contoh dari router ini
adalah router buatan pabrik seperti Cisco dan Planet.
Smk Negeri 1 Sukanagara

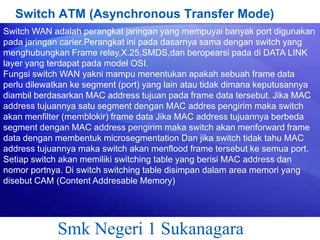

18. Switch ATM (Asynchronous Transfer Mode)
Switch WAN adalah perangkat jaringan yang mempuyai banyak port digunakan
pada jaringan carier.Perangkat ini pada dasarnya sama dengan switch yang
menghubungkan Frame relay,X.25,SMDS,dan beropearsi pada di DATA LINK
layer yang terdapat pada model OSI.
Fungsi switch WAN yakni mampu menentukan apakah sebuah frame data
perlu dilewatkan ke segment (port) yang lain atau tidak dimana keputusannya
diambil berdasarkan MAC address tujuan pada frame data tersebut. Jika MAC
address tujuannya satu segment dengan MAC addres pengirim maka switch
akan menfilter (memblokir) frame data Jika MAC address tujuannya berbeda
segment dengan MAC address pengirim maka switch akan menforward frame
data dengan membentuk microsegmentation Dan jika switch tidak tahu MAC
address tujuannya maka switch akan menflood frame tersebut ke semua port.
Setiap switch akan memiliki switching table yang berisi MAC address dan
nomor portnya. Di switch switching table disimpan dalam area memori yang
disebut CAM (Content Addresable Memory)
Smk Negeri 1 Sukanagara

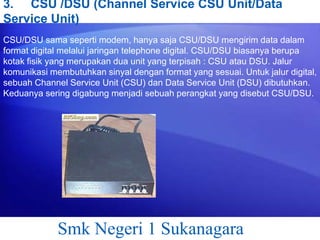

19. 3. CSU /DSU (Channel Service CSU Unit/Data
Service Unit)
CSU/DSU sama seperti modem, hanya saja CSU/DSU mengirim data dalam
format digital melalui jaringan telephone digital. CSU/DSU biasanya berupa
kotak fisik yang merupakan dua unit yang terpisah : CSU atau DSU. Jalur
komunikasi membutuhkan sinyal dengan format yang sesuai. Untuk jalur digital,
sebuah Channel Service Unit (CSU) dan Data Service Unit (DSU) dibutuhkan.
Keduanya sering digabung menjadi sebuah perangkat yang disebut CSU/DSU.
Smk Negeri 1 Sukanagara

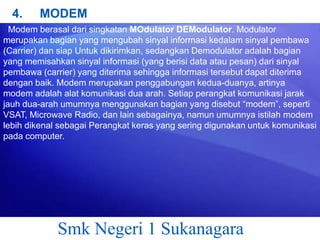

20. 4.
MODEM
Modem berasal dari singkatan MOdulator DEModulator. Modulator
merupakan bagian yang mengubah sinyal informasi kedalam sinyal pembawa
(Carrier) dan siap Untuk dikirimkan, sedangkan Demodulator adalah bagian
yang memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal
pembawa (carrier) yang diterima sehingga informasi tersebut dapat diterima
dengan baik. Modem merupakan penggabungan kedua-duanya, artinya
modem adalah alat komunikasi dua arah. Setiap perangkat komunikasi jarak
jauh dua-arah umumnya menggunakan bagian yang disebut “modem”, seperti
VSAT, Microwave Radio, dan lain sebagainya, namun umumnya istilah modem
lebih dikenal sebagai Perangkat keras yang sering digunakan untuk komunikasi
pada computer.
Smk Negeri 1 Sukanagara

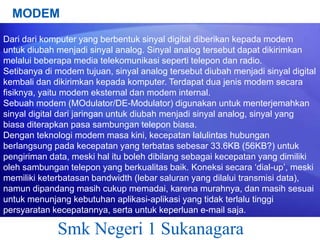

21. MODEM
Dari dari komputer yang berbentuk sinyal digital diberikan kepada modem
untuk diubah menjadi sinyal analog. Sinyal analog tersebut dapat dikirimkan
melalui beberapa media telekomunikasi seperti telepon dan radio.
Setibanya di modem tujuan, sinyal analog tersebut diubah menjadi sinyal digital
kembali dan dikirimkan kepada komputer. Terdapat dua jenis modem secara
fisiknya, yaitu modem eksternal dan modem internal.
Sebuah modem (MOdulator/DE-Modulator) digunakan untuk menterjemahkan
sinyal digital dari jaringan untuk diubah menjadi sinyal analog, sinyal yang
biasa diterapkan pasa sambungan telepon biasa.
Dengan teknologi modem masa kini, kecepatan lalulintas hubungan
berlangsung pada kecepatan yang terbatas sebesar 33.6KB (56KB?) untuk
pengiriman data, meski hal itu boleh dibilang sebagai kecepatan yang dimiliki
oleh sambungan telepon yang berkualitas baik. Koneksi secara „dial-up‟, meski
memiliki keterbatasan bandwidth (lebar saluran yang dilalui transmisi data),
namun dipandang masih cukup memadai, karena murahnya, dan masih sesuai
untuk menunjang kebutuhan aplikasi-aplikasi yang tidak terlalu tinggi
persyaratan kecepatannya, serta untuk keperluan e-mail saja.
Smk Negeri 1 Sukanagara

22. 5.
COMUNICATION SERVER
Communication Server adalah server khusus “dial in/out” bagi pengguna untuk
dapat melakukan dial dari lokasi remote sehingga dapat terhubung ke LAN.
Smk Negeri 1 Sukanagara

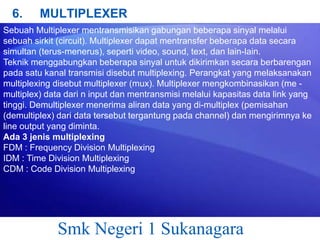

23. 6.
MULTIPLEXER
Sebuah Multiplexer mentransmisikan gabungan beberapa sinyal melalui
sebuah sirkit (circuit). Multiplexer dapat mentransfer beberapa data secara
simultan (terus-menerus), seperti video, sound, text, dan lain-lain.
Teknik menggabungkan beberapa sinyal untuk dikirimkan secara berbarengan
pada satu kanal transmisi disebut multiplexing. Perangkat yang melaksanakan
multiplexing disebut multiplexer (mux). Multiplexer mengkombinasikan (me multiplex) data dari n input dan mentransmisi melalui kapasitas data link yang
tinggi. Demultiplexer menerima aliran data yang di-multiplex (pemisahan
(demultiplex) dari data tersebut tergantung pada channel) dan mengirimnya ke
line output yang diminta.
Ada 3 jenis multiplexing
FDM : Frequency Division Multiplexing
IDM : Time Division Multiplexing
CDM : Code Division Multiplexing
Smk Negeri 1 Sukanagara

24. 7.
WIRELESS
Jaringan Nirlakabel atau dikenal dengan nama Wireless merupakan salah
satu media transmisi yang menggunakan gelombang radio sebagai media
transmisinya. Data-data digital yang dikirim melalui wireless akan
dimodulasikan ke dalam gelombang elektromagnetik tersebut. Teknologi
wireless jarak jauh, sangat berpotensi untuk diterapkan pada daerah
pedesaan/pedalaman. Ciri utama dari teknologi jenis ini adalah biaya
pembangunannya yang rendah, kemudahan pambangunan, dan
kemampuannya untuk menjangkau wilayah geografis yang luas.
Smk Negeri 1 Sukanagara

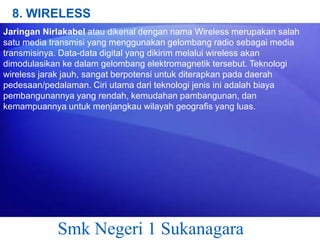

25. 8. WIRELESS
Jaringan Nirlakabel atau dikenal dengan nama Wireless merupakan salah
satu media transmisi yang menggunakan gelombang radio sebagai media
transmisinya. Data-data digital yang dikirim melalui wireless akan
dimodulasikan ke dalam gelombang elektromagnetik tersebut. Teknologi
wireless jarak jauh, sangat berpotensi untuk diterapkan pada daerah
pedesaan/pedalaman. Ciri utama dari teknologi jenis ini adalah biaya
pembangunannya yang rendah, kemudahan pambangunan, dan
kemampuannya untuk menjangkau wilayah geografis yang luas.
Smk Negeri 1 Sukanagara

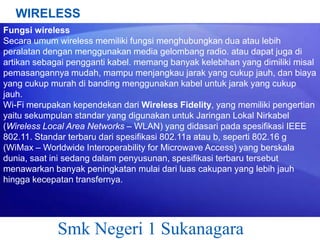

26. WIRELESS
Fungsi wireless
Secara umum wireless memiliki fungsi menghubungkan dua atau lebih
peralatan dengan menggunakan media gelombang radio. atau dapat juga di
artikan sebagai pengganti kabel. memang banyak kelebihan yang dimiliki misal
pemasangannya mudah, mampu menjangkau jarak yang cukup jauh, dan biaya
yang cukup murah di banding menggunakan kabel untuk jarak yang cukup
jauh.
Wi-Fi merupakan kependekan dari Wireless Fidelity, yang memiliki pengertian
yaitu sekumpulan standar yang digunakan untuk Jaringan Lokal Nirkabel
(Wireless Local Area Networks – WLAN) yang didasari pada spesifikasi IEEE
802.11. Standar terbaru dari spesifikasi 802.11a atau b, seperti 802.16 g
(WiMax – Worldwide Interoperability for Microwave Access) yang berskala
dunia, saat ini sedang dalam penyusunan, spesifikasi terbaru tersebut
menawarkan banyak peningkatan mulai dari luas cakupan yang lebih jauh
hingga kecepatan transfernya.
Smk Negeri 1 Sukanagara

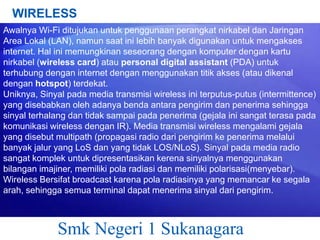

27. WIRELESS
Awalnya Wi-Fi ditujukan untuk penggunaan perangkat nirkabel dan Jaringan
Area Lokal (LAN), namun saat ini lebih banyak digunakan untuk mengakses
internet. Hal ini memungkinan seseorang dengan komputer dengan kartu
nirkabel (wireless card) atau personal digital assistant (PDA) untuk
terhubung dengan internet dengan menggunakan titik akses (atau dikenal
dengan hotspot) terdekat.
Uniknya, Sinyal pada media transmisi wireless ini terputus-putus (intermittence)
yang disebabkan oleh adanya benda antara pengirim dan penerima sehingga
sinyal terhalang dan tidak sampai pada penerima (gejala ini sangat terasa pada
komunikasi wireless dengan IR). Media transmisi wireless mengalami gejala
yang disebut multipath (propagasi radio dari pengirim ke penerima melalui
banyak jalur yang LoS dan yang tidak LOS/NLoS). Sinyal pada media radio
sangat komplek untuk dipresentasikan kerena sinyalnya menggunakan
bilangan imajiner, memiliki pola radiasi dan memiliki polarisasi(menyebar).
Wireless Bersifat broadcast karena pola radiasinya yang memancar ke segala
arah, sehingga semua terminal dapat menerima sinyal dari pengirim.
Smk Negeri 1 Sukanagara

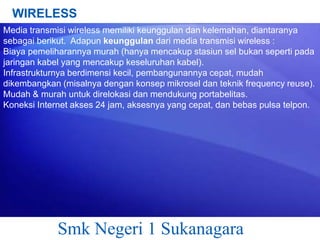

28. WIRELESS
Media transmisi wireless memiliki keunggulan dan kelemahan, diantaranya
sebagai berikut. Adapun keunggulan dari media transmisi wireless :
Biaya pemeliharannya murah (hanya mencakup stasiun sel bukan seperti pada
jaringan kabel yang mencakup keseluruhan kabel).
Infrastrukturnya berdimensi kecil, pembangunannya cepat, mudah
dikembangkan (misalnya dengan konsep mikrosel dan teknik frequency reuse).
Mudah & murah untuk direlokasi dan mendukung portabelitas.
Koneksi Internet akses 24 jam, aksesnya yang cepat, dan bebas pulsa telpon.
Smk Negeri 1 Sukanagara

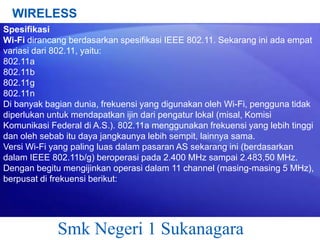

29. WIRELESS
Spesifikasi
Wi-Fi dirancang berdasarkan spesifikasi IEEE 802.11. Sekarang ini ada empat
variasi dari 802.11, yaitu:
802.11a
802.11b
802.11g
802.11n
Di banyak bagian dunia, frekuensi yang digunakan oleh Wi-Fi, pengguna tidak
diperlukan untuk mendapatkan ijin dari pengatur lokal (misal, Komisi
Komunikasi Federal di A.S.). 802.11a menggunakan frekuensi yang lebih tinggi
dan oleh sebab itu daya jangkaunya lebih sempit, lainnya sama.
Versi Wi-Fi yang paling luas dalam pasaran AS sekarang ini (berdasarkan
dalam IEEE 802.11b/g) beroperasi pada 2.400 MHz sampai 2.483,50 MHz.
Dengan begitu mengijinkan operasi dalam 11 channel (masing-masing 5 MHz),
berpusat di frekuensi berikut:
Smk Negeri 1 Sukanagara

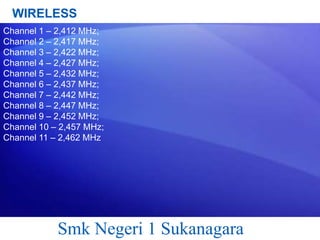

30. WIRELESS
Channel 1 – 2,412 MHz;
Channel 2 – 2,417 MHz;
Channel 3 – 2,422 MHz;
Channel 4 – 2,427 MHz;
Channel 5 – 2,432 MHz;
Channel 6 – 2,437 MHz;
Channel 7 – 2,442 MHz;
Channel 8 – 2,447 MHz;
Channel 9 – 2,452 MHz;
Channel 10 – 2,457 MHz;
Channel 11 – 2,462 MHz
Smk Negeri 1 Sukanagara

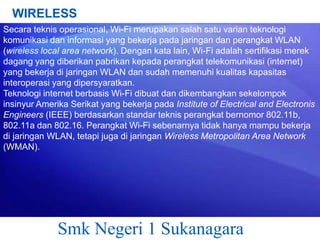

31. WIRELESS
Secara teknis operasional, Wi-Fi merupakan salah satu varian teknologi
komunikasi dan informasi yang bekerja pada jaringan dan perangkat WLAN
(wireless local area network). Dengan kata lain, Wi-Fi adalah sertifikasi merek
dagang yang diberikan pabrikan kepada perangkat telekomunikasi (internet)
yang bekerja di jaringan WLAN dan sudah memenuhi kualitas kapasitas
interoperasi yang dipersyaratkan.
Teknologi internet berbasis Wi-Fi dibuat dan dikembangkan sekelompok
insinyur Amerika Serikat yang bekerja pada Institute of Electrical and Electronis
Engineers (IEEE) berdasarkan standar teknis perangkat bernomor 802.11b,
802.11a dan 802.16. Perangkat Wi-Fi sebenarnya tidak hanya mampu bekerja
di jaringan WLAN, tetapi juga di jaringan Wireless Metropolitan Area Network
(WMAN).
Smk Negeri 1 Sukanagara

32. WIRELESS
Karena perangkat dengan standar teknis 802.11b diperuntukkan bagi
perangkat WLAN yang digunakan di frekuensi 2,4 GHz atau yang lazim disebut
frekuensi ISM (Industrial, Scientific dan Medical). Sedang untuk perangkat yang
berstandar teknis 802.11a dan 802.16 diperuntukkan bagi perangkat WMAN
atau juga disebut Wi-Max, yang bekerja di sekitar pita frekuensi 5 GHz.
Ada dua buah perangkat wireless, satu buah jenis wireless Access Point (AP)
dan sebuah lagi Wireless Cable/DSL Router.
Smk Negeri 1 Sukanagara

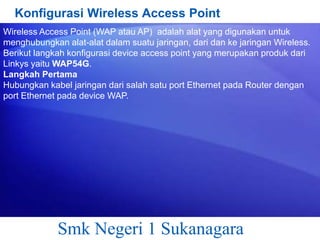

33. Konfigurasi Wireless Access Point
Wireless Access Point (WAP atau AP) adalah alat yang digunakan untuk
menghubungkan alat-alat dalam suatu jaringan, dari dan ke jaringan Wireless.
Berikut langkah konfigurasi device access point yang merupakan produk dari
Linkys yaitu WAP54G.
Langkah Pertama
Hubungkan kabel jaringan dari salah satu port Ethernet pada Router dengan
port Ethernet pada device WAP.
Smk Negeri 1 Sukanagara

34. Konfigurasi Wireless Access Point
Langkah Kedua
Ubahlah konfigurasi IP Address network device pada computer anda dengan
cara:
Klik menu [Start] – [Settings] – [Control Panel]
Pada jendela aplikasi Control Panel, klik 2x pada item Network Connections
Kemudian klik kanan pada salah satu jenis koneksi yang anda miliki Local
Area Connection atau Wireless Network Connection, dan pilihlah
Properties pada menu pop-up yang muncul
Pada jendela koneksi pilihlah Internet Protocol(TCP/IP) pada pilihan This
connection uses the following items. Dan klik pada tombol Properties
Smk Negeri 1 Sukanagara

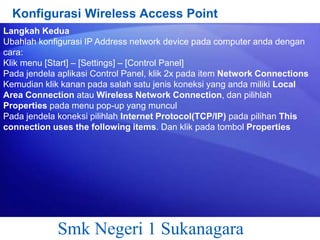

35. Konfigurasi Wireless Access Point
Langkah Kedua
Ubahlah konfigurasi IP Address network device pada computer anda dengan
cara:
Klik menu [Start] – [Settings] – [Control Panel]
Pada jendela aplikasi Control Panel, klik 2x pada item Network Connections
Kemudian klik kanan pada salah satu jenis koneksi yang anda miliki Local
Area Connection atau Wireless Network Connection, dan pilihlah
Properties pada menu pop-up yang muncul
Pada jendela koneksi pilihlah Internet Protocol(TCP/IP) pada pilihan This
connection uses the following items. Dan klik pada tombol Properties
Smk Negeri 1 Sukanagara

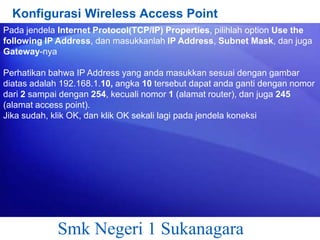

36. Konfigurasi Wireless Access Point
Pada jendela Internet Protocol(TCP/IP) Properties, pilihlah option Use the
following IP Address, dan masukkanlah IP Address, Subnet Mask, dan juga
Gateway-nya
Perhatikan bahwa IP Address yang anda masukkan sesuai dengan gambar
diatas adalah 192.168.1.10, angka 10 tersebut dapat anda ganti dengan nomor
dari 2 sampai dengan 254, kecuali nomor 1 (alamat router), dan juga 245
(alamat access point).
Jika sudah, klik OK, dan klik OK sekali lagi pada jendela koneksi
Smk Negeri 1 Sukanagara

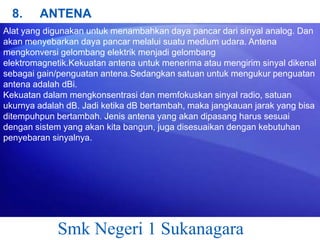

37. 8.
ANTENA
Alat yang digunakan untuk menambahkan daya pancar dari sinyal analog. Dan
akan menyebarkan daya pancar melalui suatu medium udara. Antena
mengkonversi gelombang elektrik menjadi gelombang
elektromagnetik.Kekuatan antena untuk menerima atau mengirim sinyal dikenal
sebagai gain/penguatan antena.Sedangkan satuan untuk mengukur penguatan
antena adalah dBi.
Kekuatan dalam mengkonsentrasi dan memfokuskan sinyal radio, satuan
ukurnya adalah dB. Jadi ketika dB bertambah, maka jangkauan jarak yang bisa
ditempuhpun bertambah. Jenis antena yang akan dipasang harus sesuai
dengan sistem yang akan kita bangun, juga disesuaikan dengan kebutuhan
penyebaran sinyalnya.
Smk Negeri 1 Sukanagara

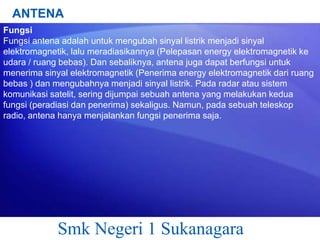

38. ANTENA
Fungsi
Fungsi antena adalah untuk mengubah sinyal listrik menjadi sinyal
elektromagnetik, lalu meradiasikannya (Pelepasan energy elektromagnetik ke
udara / ruang bebas). Dan sebaliknya, antena juga dapat berfungsi untuk
menerima sinyal elektromagnetik (Penerima energy elektromagnetik dari ruang
bebas ) dan mengubahnya menjadi sinyal listrik. Pada radar atau sistem
komunikasi satelit, sering dijumpai sebuah antena yang melakukan kedua
fungsi (peradiasi dan penerima) sekaligus. Namun, pada sebuah teleskop
radio, antena hanya menjalankan fungsi penerima saja.
Smk Negeri 1 Sukanagara

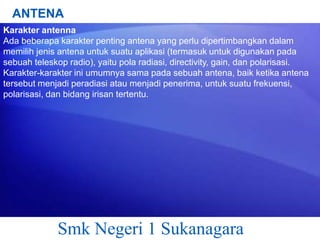

39. ANTENA
Karakter antenna
Ada beberapa karakter penting antena yang perlu dipertimbangkan dalam
memilih jenis antena untuk suatu aplikasi (termasuk untuk digunakan pada
sebuah teleskop radio), yaitu pola radiasi, directivity, gain, dan polarisasi.
Karakter-karakter ini umumnya sama pada sebuah antena, baik ketika antena
tersebut menjadi peradiasi atau menjadi penerima, untuk suatu frekuensi,
polarisasi, dan bidang irisan tertentu.
Smk Negeri 1 Sukanagara

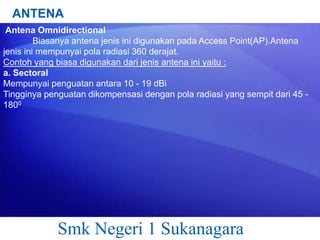

40. ANTENA
Antena Omnidirectional
Biasanya antena jenis ini digunakan pada Access Point(AP).Antena
jenis ini mempunyai pola radiasi 360 derajat.
Contoh yang biasa digunakan dari jenis antena ini yaitu :
a. Sectoral
Mempunyai penguatan antara 10 - 19 dBi
Tingginya penguatan dikompensasi dengan pola radiasi yang sempit dari 45 1800
Smk Negeri 1 Sukanagara

41. ANTENA

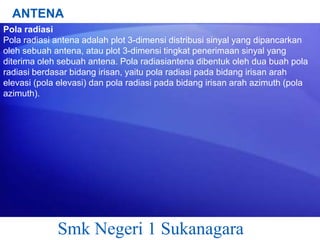

Pola radiasi
Pola radiasi antena adalah plot 3-dimensi distribusi sinyal yang dipancarkan
oleh sebuah antena, atau plot 3-dimensi tingkat penerimaan sinyal yang
diterima oleh sebuah antena. Pola radiasiantena dibentuk oleh dua buah pola
radiasi berdasar bidang irisan, yaitu pola radiasi pada bidang irisan arah
elevasi (pola elevasi) dan pola radiasi pada bidang irisan arah azimuth (pola
azimuth).
Smk Negeri 1 Sukanagara

42. ANTENA

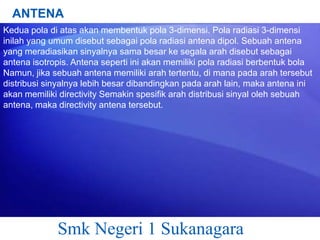

Kedua pola di atas akan membentuk pola 3-dimensi. Pola radiasi 3-dimensi
inilah yang umum disebut sebagai pola radiasi antena dipol. Sebuah antena
yang meradiasikan sinyalnya sama besar ke segala arah disebut sebagai
antena isotropis. Antena seperti ini akan memiliki pola radiasi berbentuk bola
Namun, jika sebuah antena memiliki arah tertentu, di mana pada arah tersebut
distribusi sinyalnya lebih besar dibandingkan pada arah lain, maka antena ini
akan memiliki directivity Semakin spesifik arah distribusi sinyal oleh sebuah
antena, maka directivity antena tersebut.
Smk Negeri 1 Sukanagara

43. ANTENA

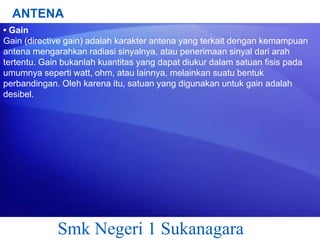

• Gain
Gain (directive gain) adalah karakter antena yang terkait dengan kemampuan
antena mengarahkan radiasi sinyalnya, atau penerimaan sinyal dari arah
tertentu. Gain bukanlah kuantitas yang dapat diukur dalam satuan fisis pada
umumnya seperti watt, ohm, atau lainnya, melainkan suatu bentuk
perbandingan. Oleh karena itu, satuan yang digunakan untuk gain adalah
desibel.
Smk Negeri 1 Sukanagara

44. ANTENA

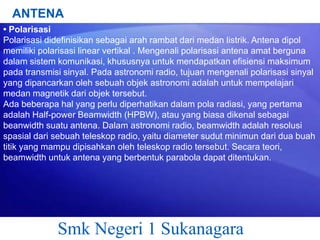

• Polarisasi
Polarisasi didefinisikan sebagai arah rambat dari medan listrik. Antena dipol
memiliki polarisasi linear vertikal . Mengenali polarisasi antena amat berguna
dalam sistem komunikasi, khususnya untuk mendapatkan efisiensi maksimum
pada transmisi sinyal. Pada astronomi radio, tujuan mengenali polarisasi sinyal
yang dipancarkan oleh sebuah objek astronomi adalah untuk mempelajari
medan magnetik dari objek tersebut.
Ada beberapa hal yang perlu diperhatikan dalam pola radiasi, yang pertama
adalah Half-power Beamwidth (HPBW), atau yang biasa dikenal sebagai
beanwidth suatu antena. Dalam astronomi radio, beamwidth adalah resolusi
spasial dari sebuah teleskop radio, yaitu diameter sudut minimun dari dua buah
titik yang mampu dipisahkan oleh teleskop radio tersebut. Secara teori,
beamwidth untuk antena yang berbentuk parabola dapat ditentukan.
Smk Negeri 1 Sukanagara

45. ANTENA
Antena Grid
Antena ini merupakan salah satu antena wifi yang populer. Sudut pola
pancaran antena ini lebih fokus pada titik tertentu sesuai pemasangannya.
Antena Parabolik
– Dipakai untuk jarak menengah atau jarak jauh
– Gain-nya bisa antara 18 sampai 28 dBi
Kelebihan antena parabola
Dapat digunakan untuk menerima 3 satellite sekaligus tanpa harus
menggerakkan antenna.
Dapat menampilkan gambar dari semua TV dari satelit yang ditangkap dalam
sekejap.
Kondisi permanent sehingga tidak gampang goyah terhadap posisi.
Signal quality dapat maksimum
Smk Negeri 1 Sukanagara

46. ANTENA

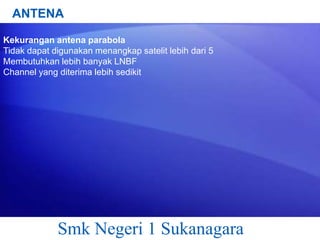

Kekurangan antena parabola
Tidak dapat digunakan menangkap satelit lebih dari 5
Membutuhkan lebih banyak LNBF
Channel yang diterima lebih sedikit
Smk Negeri 1 Sukanagara

47. KESIMPULAN

48. KESIMPULAN

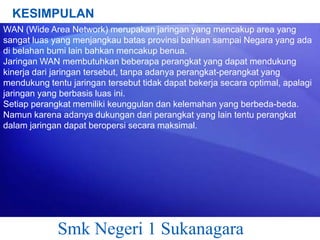

WAN (Wide Area Network) merupakan jaringan yang mencakup area yang
sangat luas yang menjangkau batas provinsi bahkan sampai Negara yang ada
di belahan bumi lain bahkan mencakup benua.
Jaringan WAN membutuhkan beberapa perangkat yang dapat mendukung
kinerja dari jaringan tersebut, tanpa adanya perangkat-perangkat yang
mendukung tentu jaringan tersebut tidak dapat bekerja secara optimal, apalagi
jaringan yang berbasis luas ini.
Setiap perangkat memiliki keunggulan dan kelemahan yang berbeda-beda.
Namun karena adanya dukungan dari perangkat yang lain tentu perangkat
dalam jaringan dapat beropersi secara maksimal.
Smk Negeri 1 Sukanagara

49. Terima kasih
Semoga bermanfaat.
http://wheennnn.blogspot.com/2011/04/makalah-perangkat-jaringanberbasis-wan.html

50. Get up to speed with the
2007 Office system
