SaaSやビデオトラフィックの増加により、年平均15%で伸びるエンタープライズのWANトラフィック。それに伴い、通信コストの増加も余儀なくされてきます。この問題を解決するソリューションとして、SD-WAN(Software Defined-WAN)が誕生しました。SD-WANとは、従来のWAN回線の信頼性を損なうことなく、通信コストを抑え、運用性を向上させます。本セッションでは、シトリックスが提供するSD-WANソリューションについてご紹介します。

1. © 2015 Citrix |
企業の通信コストを大幅に削減!
SD-WANの正体とは?
-Citrix CloudBridgeの特長-
臼澤 嘉之
プロダクトソリューション推進マネージャー

2. © 2015 Citrix |
“”
通信コストを削減したい？

3. © 2015 Citrix |

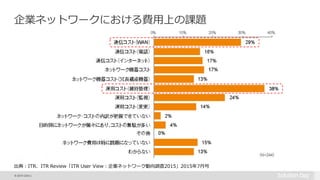

企業ネットワークにおける費用上の課題
出典：ITR、ITR Review「ITR User View：企業ネットワーク動向調査2015」2015年7月号

4. © 2015 Citrix |
課題① WANの通信コスト

5. © 2015 Citrix |

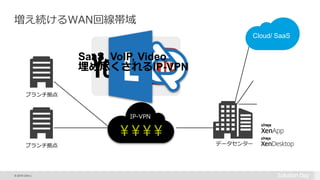

IP-VPN
データセンター
SaaS, VoIP, Video
埋め尽くされるIP-VPN
¥¥¥¥
Cloud/ SaaS
増え続けるWAN回線帯域
ブランチ拠点
ブランチ拠点

6. © 2015 Citrix |
増え続けるWAN回線帯域
• 企業WANのトラフィックは、2019年まで
年平均13％の割合で成長と予想
• ビデオトラフィックの使用率がCAGR(平均
成長率)25-30％で成長
• 平均的なビジネスユーザーは、1ヶ月に
４GBのWANトラフィックを生成
出典: Cisco VNI, 2015
17,424
20,460
23,371
26,087
29,274
31,858
0
5,000
10,000
15,000
20,000
25,000
30,000
35,000
1 2 3 4 5 6
企業のIP WANトラフィックの予測

7. © 2015 Citrix |

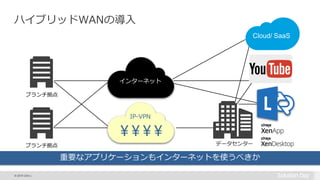

インターネット
Cloud/ SaaS
IP-VPN
¥¥¥¥
データセンター
ブランチ拠点
ブランチ拠点
ハイブリッドWANの導入
重要なアプリケーションもインターネットを使うべきか

8. © 2015 Citrix |

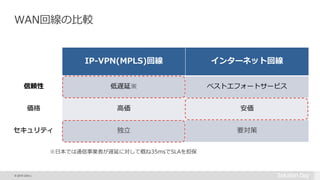

WAN回線の比較
IP-VPN(MPLS)回線 インターネット回線
信頼性 低遅延※ ベストエフォートサービス
価格 高価 安価
セキュリティ 独立 要対策
※日本では通信事業者が遅延に対して概ね35msでSLAを担保

9. © 2015 Citrix |
“”
IP-VPNの信頼性を担保しながら、
WAN回線を拡張させる方法はないか？
企業ネットワーク管理者の課題①
ハイブリッドWANの有効活用

10. © 2015 Citrix |
課題② 運用コスト

11. © 2015 Citrix |
ネットワーク運用の課題 (データセンターの例)
コントロール
プレーン
データ
プレーン
コントロール
プレーン
データ
プレーン
コントロール
プレーン
データ
プレーン
コントロール
プレーン
データ
プレーン
コントロール
プレーン
データ
プレーン
コントロール
プレーン
データ
プレーン
コントロール
プレーン
データ
プレーン
従来のネットワーク
各ノード毎に管理、設定を実施
煩雑な管理、複雑な整合性確認
運用コストの増加
管理性 運用コスト

12. © 2015 Citrix |
SDN(Software-Defined Network)とは？
コントロール
プレーン
データ
プレーン
コントロール
プレーン
データ
プレーン
コントロール
プレーン
データ
プレーン
コントロール
プレーン
データ
プレーン
コントロール
プレーン
データ
プレーン
コントロール
プレーン
データ
プレーン
コントロール
プレーン
データ
プレーン
SDNを導入したネットワーク
コントロールプレーンとデータプレーンの分離
管理の一元化、ネットワークの自動化
運用コストの削減、リードタイムの短縮
管理性 運用コスト

13. © 2015 Citrix |
“”
ノード毎に管理する複雑な運用を
一元管理する方法はないか？
企業ネットワーク管理者の課題②
SDNのWANサービスへの適応

14. © 2015 Citrix |

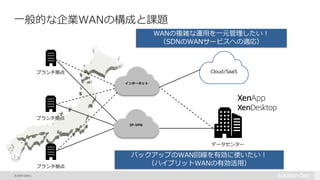

一般的な企業WANの構成と課題
データセンター
Cloud/SaaS
ブランチ拠点
ブランチ拠点
インターネット
IP-VPN
ブランチ拠点
バックアップのWAN回線を有効に使いたい！
（ハイブリットWANの有効活用）
WANの複雑な運用を一元管理したい！
（SDNのWANサービスへの適応）

15. © 2015 Citrix | Confidential
Citrix SD-WANソリューション

16. © 2015 Citrix |
Citrix SD-WANソリューション概要
データセンター
Cloud/SaaS
Virtual WAN Center
ブランチ拠点
センター集中管理で
ネットワーク運用コストを削減！
設定の一元化、モニタリング、レポート機能を提供
ブランチ拠点
複数のWAN回線を束ねてWAN帯域の最大化
安価な回線を組み合わせて一つの論理回線へ
統合することで、WAN回線のコスト削減を提供
IP-VPN
インターネット

17. © 2015 Citrix |

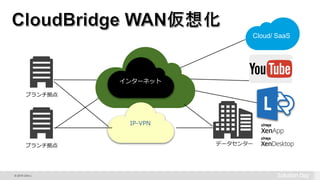

MPLS
INTERNET
4G/LTE
IP-VPN
インターネット
Cloud/ SaaS
データセンター
ブランチ拠点
ブランチ拠点

18. © 2015 Citrix |

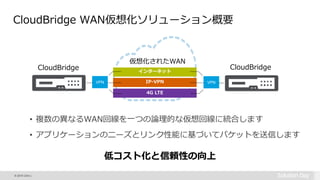

CloudBridge WAN仮想化ソリューション概要
• 複数の異なるWAN回線を一つの論理的な仮想回線に統合します
• アプリケーションのニーズとリンク性能に基づいてパケットを送信します
インターネット
IP-VPN
4G LTE
CloudBridge CloudBridge
VPNVPN
仮想化されたWAN
低コスト化と信頼性の向上

19. © 2015 Citrix |

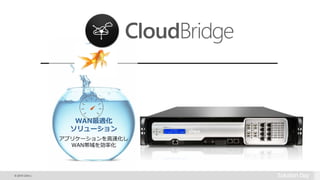

WAN最適化
ソリューション
アプリケーションを高速化し
WAN帯域を効率化

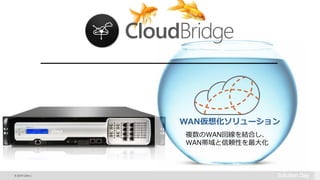

20. © 2015 Citrix |
WAN仮想化ソリューション
複数のWAN回線を結合し、
WAN帯域と信頼性を最大化

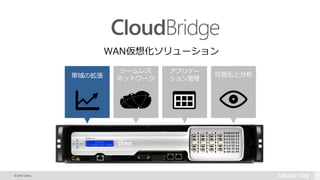

21. © 2015 Citrix |
帯域の拡張 可視化と分析
シームレス
ネットワーク
アプリケー
ション管理
WAN仮想化ソリューション

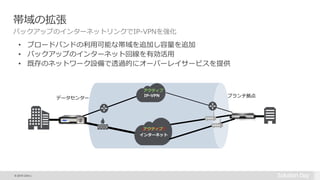

22. © 2015 Citrix |
帯域の拡張
バックアップのインターネットリンクでIP-VPNを強化
• ブロードバンドの利用可能な帯域を追加し容量を追加
• バックアップのインターネット回線を有効活用
• 既存のネットワーク設備で透過的にオーバーレイサービスを提供
IP-VPN
インターネット
データセンター ブランチ拠点
アクティブ
バックアップアクティブ

23. © 2015 Citrix |

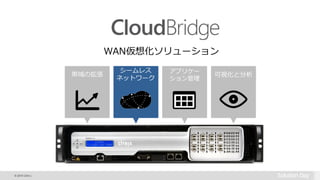

帯域の拡張
シームレス
ネットワーク
可視化と分析
アプリケー
ション管理
WAN仮想化ソリューション

24. © 2015 Citrix |

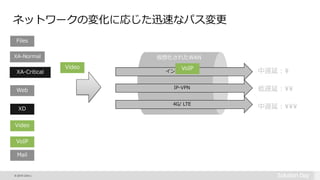

ネットワークの変化に応じた迅速なパス変更
仮想化されたWAN
インターネット
IP-VPN
4G/ LTE
XA-Normal
XD
VoIP
Files
Web
Video
Mail
XA-Critical
VoIP
低遅延：¥¥
中遅延：¥
中遅延：¥¥¥
Video
Spread flows across links Duplicate critical app flows (e.g. VoIP)

25. © 2015 Citrix |
低遅延：¥¥
中遅延：¥
中遅延：¥¥¥

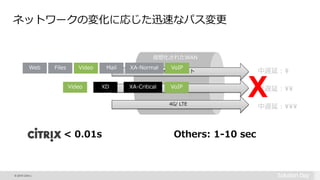

ネットワークの変化に応じた迅速なパス変更
仮想化されたWAN
インターネット
IP-VPN
4G/ LTE
XA-CriticalXD VoIP
VideoWeb Files VoIPXA-NormalMail
X
Others: 1-10 sec
Video
< 0.01s

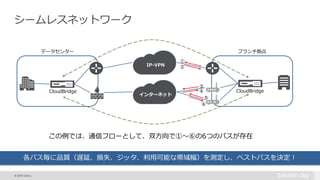

26. © 2015 Citrix |
IP-VPN
インターネット
CloudBridge
データセンター ブランチ拠点
①
②
③
④
⑤
⑥
この例では、通信フローとして、双方向で①～⑥の6つのパスが存在
CloudBridge
シームレスネットワーク
各パス毎に品質（遅延、損失、ジッタ、利用可能な帯域幅）を測定し、ベストパスを決定！

27. © 2015 Citrix |
帯域の拡張 可視化と分析
シームレス
ネットワーク
アプリケー
ション管理
WAN仮想化ソリューション

28. © 2015 Citrix |

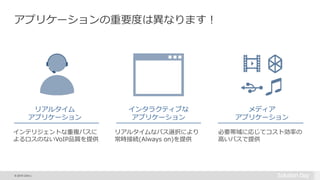

アプリケーションの重要度は異なります！
インテリジェントな重複パスに
よるロスのないVoIP品質を提供
リアルタイムなパス選択により
常時接続(Always on)を提供
必要帯域に応じてコスト効率の
高いパスで提供
リアルタイム
アプリケーション
インタラクティブな
アプリケーション
メディア
アプリケーション

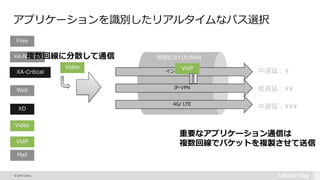

29. © 2015 Citrix |
アプリケーションを識別したリアルタイムなパス選択
仮想化されたWAN
インターネット
IP-VPN
4G/ LTE
XA-Normal
XD
VoIP
Files
Web
Video
Mail
XA-Critical
VoIP
低遅延：¥¥
中遅延：¥
中遅延：¥¥¥
Video
Spread flows across links Duplicate critical app flows (e.g. VoIP)
複数回線に分散して通信
重要なアプリケーション通信は
複数回線でパケットを複製させて送信

30. © 2015 Citrix |
インターネット
リンクロードバランサー
アプリケーションの認識が足りない
IP-VPN
リアルタイム
アプリケーション（VoIP）
インタラクティブな
アプリケーション(XenApp)
メディア
アプリケーション(ビデオ)
Xリンクロード
バランサー
リンクロード
バランサー
ルーティングによるECMP(Equal Cost Multi Path)も同様

31. © 2015 Citrix |

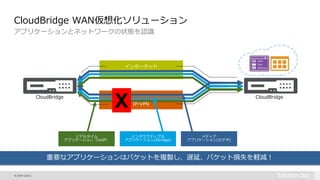

インターネット
CloudBridge
CloudBridge WAN仮想化ソリューション
アプリケーションとネットワークの状態を認識
IP-VPN
CloudBridge
X
リアルタイム
アプリケーション（VoIP）
インタラクティブな
アプリケーション(XenApp)
メディア
アプリケーション(ビデオ)
重要なアプリケーションはパケットを複製し、遅延、パケット損失を軽減！

32. © 2015 Citrix |

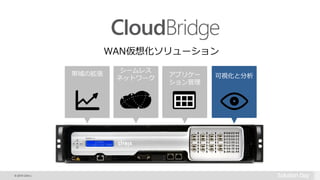

帯域の拡張 アプリケー
ション管理
シームレス
ネットワーク 可視化と分析
WAN仮想化ソリューション

33. © 2015 Citrix |

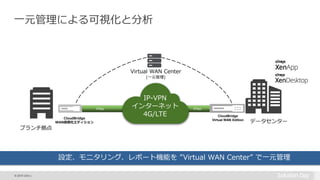

一元管理による可視化と分析
IPSec IPSec
IP-VPN
インターネット
4G/LTE
Virtual WAN Center
(一元管理)
CloudBridge
Virtual WAN EditionCloudBridge
WAN仮想化エディション データセンター
ブランチ拠点
設定、モニタリング、レポート機能を ”Virtual WAN Center” で一元管理

34. © 2015 Citrix |

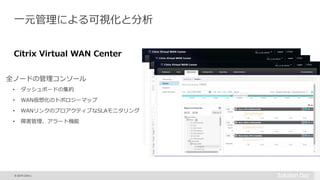

一元管理による可視化と分析
全ノードの管理コンソール
• ダッシュボードの集約
• WAN仮想化のトポロジーマップ
• WANリンクのプロアクティブなSLAモニタリング
• 障害管理、アラート機能
Citrix Virtual WAN Center

35. © 2015 Citrix | Confidential
まとめ

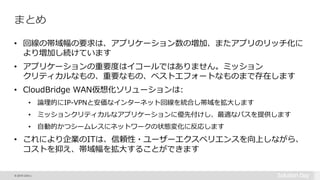

36. © 2015 Citrix |
まとめ
• 回線の帯域幅の要求は、アプリケーション数の増加、またアプリのリッチ化に
より増加し続けています
• アプリケーションの重要度はイコールではありません。ミッション
クリティカルなもの、重要なもの、ベストエフォートなものまで存在します
• CloudBridge WAN仮想化ソリューションは:
• 論理的にIP-VPNと安価なインターネット回線を統合し帯域を拡大します
• ミッションクリティカルなアプリケーションに優先付けし、最適なパスを提供します
• 自動的かつシームレスにネットワークの状態変化に反応します
• これにより企業のITは、信頼性・ユーザーエクスペリエンスを向上しながら、
コストを抑え、帯域幅を拡大することができます

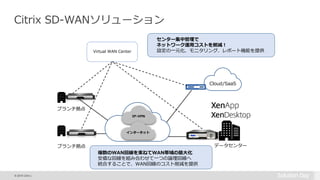

37. © 2015 Citrix |
Citrix SD-WANソリューション
データセンター
Cloud/SaaS
Virtual WAN Center
ブランチ拠点
センター集中管理で
ネットワーク運用コストを削減！
設定の一元化、モニタリング、レポート機能を提供
ブランチ拠点
複数のWAN回線を束ねてWAN帯域の最大化
安価な回線を組み合わせて一つの論理回線へ
統合することで、WAN回線のコスト削減を提供
IP-VPN
インターネット

38. © 2015 Citrix |
Work better. Live better.Work better. Live better.
