高速ネットワーク技術と周辺動向(特別講義) 平成24年11月21日 さくらインターネット株式会社 さくらインターネット研究所 上級研究員 松本直人
![[Cloud OnAir] Talks by DevRel Vol. 1 インフラストラクチャ 2020年7月30日 放送](https://cdn.slidesharecdn.com/ss_thumbnails/bbbbbb-200730092325-thumbnail.jpg?width=640&height=640&fit=bounds)
高速ネットワーク技術と周辺動向(特別講義)
- 1. 特別講義資料 平成24年11月21日 さくらインターネット株式会社 さくらインターネット研究所 上級研究員 松本直人 (C)Copyright 1996-2010 SAKURA Internet Inc.

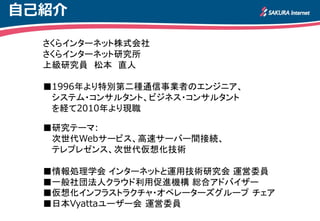

- 2. 自己紹介 さくらインターネット株式会社 さくらインターネット研究所 上級研究員 松本 直人 ■1996年より特別第二種通信事業者のエンジニア、 システム・コンサルタント、ビジネス・コンサルタント を経て2010年より現職 ■研究テーマ: 次世代Webサービス、高速サーバー間接続、 テレプレゼンス、次世代仮想化技術 ■情報処理学会 インターネットと運用技術研究会 運営委員 ■一般社団法人クラウド利用促進機構 総合アドバイザー ■仮想化インフラストラクチャ・オペレーターズグループ チェア ■日本Vyattaユーザー会 運営委員

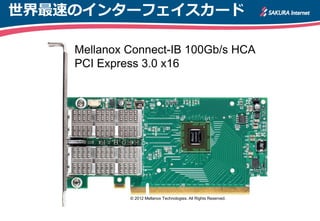

- 3. 世界最速のインターフェイスカード Mellanox Connect-IB 100Gb/s HCA PCI Express 3.0 x16 © 2012 Mellanox Technologies. All Rights Reserved.

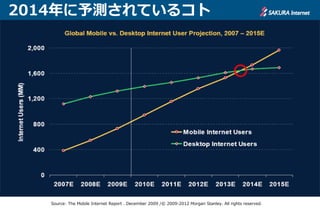

- 4. 2014年に予測されているコト Source: The Mobile Internet Report . December 2009 /© 2009-2012 Morgan Stanley. All rights reserved.

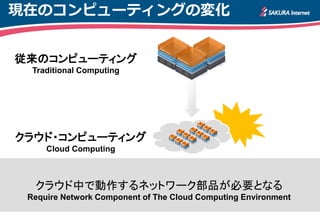

- 5. 現在のコンピューティングの変化 従来のコンピューティング TraditionalComputing クラウド・コンピューティング Cloud Computing クラウド中で動作するネットワーク部品が必要となる Require Network Component of The Cloud Computing Environment

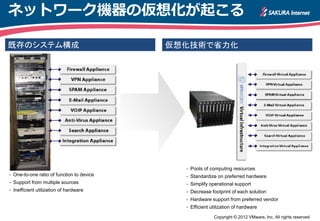

- 6. ネットワーク機器の仮想化が起こる 既存のシステム構成 仮想化技術で省力化 • Pools of computing resources • One-to-one ratio of function to device • Standardize on preferred hardware • Support from multiple sources • Simplify operational support • Inefficient utilization of hardware • Decrease footprint of each solution • Hardware support from preferred vendor • Efficient utilization of hardware Copyright © 2012 VMware, Inc. All rights reserved

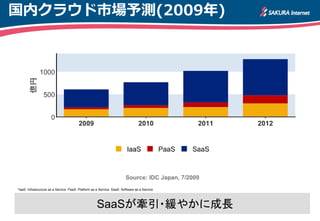

- 7. 国内クラウド市場予測(2009年) *IaaS: Infrastructure asa Service PaaS: Platform as a Service SaaS: Software as a Service SaaSが牽引・緩やかに成長
- 8.

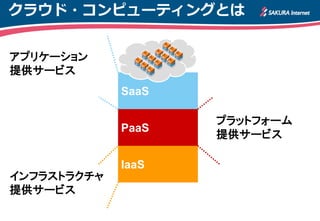

- 9. クラウド・コンピューティングとは アプリケーション 提供サービス SaaS プラットフォーム PaaS 提供サービス IaaS インフラストラクチャ 提供サービス

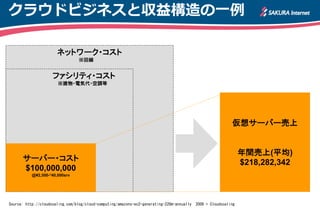

- 10. クラウドビジネスと収益構造の一例 ネットワーク・コスト ※回線 ファシリティ・コスト ※建物・電気代・空調等 仮想サーバー売上 年間売上(平均) サーバー・コスト $218,282,342 $100,000,000 @¥2,500-*40,000srv Source: http://cloudscaling.com/blog/cloud-computing/amazons-ec2-generating-220m-annually 2009 © Cloudscaling

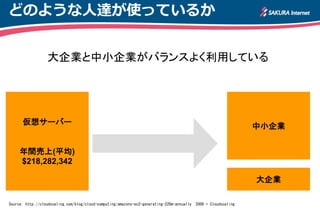

- 11. どのような人達が使っているか 大企業と中小企業がバランスよく利用している 仮想サーバー 中小企業 年間売上(平均) $218,282,342 大企業 Source: http://cloudscaling.com/blog/cloud-computing/amazons-ec2-generating-220m-annually 2009 © Cloudscaling
- 12. Amazon Web ServiceVM増加量 2009 © Guy Rosen
- 13.
- 14.
- 15. いま求められるエンジニアのスキル ? この中で仮想ネットワークが存在します。

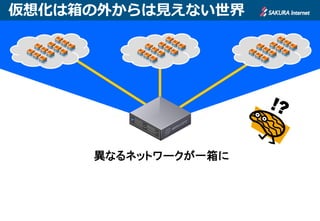

- 16. 仮想化は箱の外からは見えない世界 異なるネットワークが一箱に
- 17.
- 18. 仮想化環境を理解する方法 仮想スイッチ 物理NIC 仮想ルータ OK! 仮想スイッチ
- 19.
- 20.
- 21.
- 22.

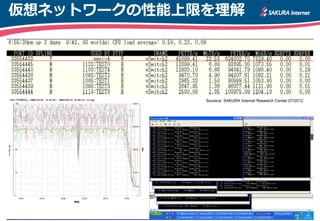

- 23. 仮想ネットワークの性能上限を理解 Sourece: SAKURA Internet Research Center 07/2012

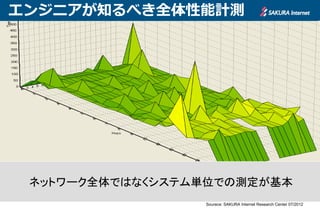

- 24. エンジニアが知るべき全体性能計測 ネットワーク全体ではなくシステム単位での測定が基本 Sourece: SAKURA Internet Research Center 07/2012
- 25. 全体性能評価方法(Webサービス) 個別システム・セッション単位での測定が基本 Sourece: SAKURA Internet Research Center 07/2012

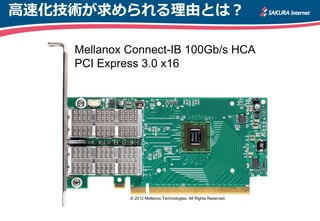

- 26. 高速化技術が求められる理由とは？ Mellanox Connect-IB 100Gb/s HCA PCI Express 3.0 x16 © 2012 Mellanox Technologies. All Rights Reserved.
- 27. 最近開発されているサーバー SS102-HE Affordable cloud storagein a 1.5U form factor Supports up to 16 x 3.5” 6G SATA drives Copyright © 2011 AIC Inc. All Rights Reserved.
- 28. 最近開発されているストレージ XJ3000-4603 This 4U SAS6G JBOD with single expander board enclosure supports 60 x 3.5” SAS/SATA drives. Copyright © 2011 AIC Inc. All Rights Reserved. システムの高性能・高密度化が進んでいる
- 29.
- 30.

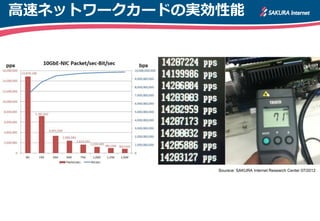

- 31. 高速ネットワークカードの実効性能 Sourece: SAKURA Internet Research Center 07/2012
- 32. 高速ネットワークカードの性能比較 FDR10-HCA(Infiniband) 29.56 Gbit/s** 61Kpps (MTU 65,520) 40GbE-NIC 27.45 Gbit/s* 2.28Mpps (MTU 1,500) 10GbE-NIC A社 9.93 Gbit/s* 827Kpps(MTU1,500) 10GbE-NIC B社 9.98 Gbit/s* 820Kpps(MTU1,500) 1GbE-NIC 0.98 Gbit/s* 81Kpps (MTU 1,500) [System: Intel(R) Core(TM) i7-3930K CPU @ 3.20GHz / 32GB DDR3-DIMM] [Traffic Generater: *pktgen, **iperf. Traffic Monitor: vnstat] Sourece: SAKURA Internet Research Center 07/2012

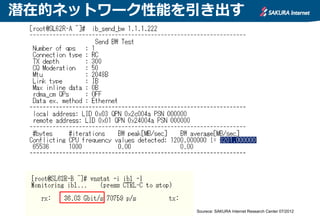

- 33. 潜在的ネットワーク性能を引き出す Sourece: SAKURA Internet Research Center 07/2012

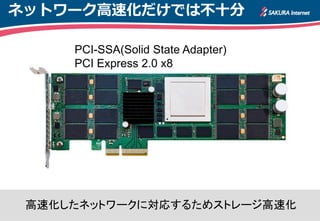

- 34. ネットワーク高速化だけでは不十分 PCI-SSA(Solid State Adapter) PCI Express 2.0 x8 高速化したネットワークに対応するためストレージ高速化
- 35.
- 36. 単純な高速化はシステムを不安定に Sourece: SAKURA Internet Research Center 07/2012

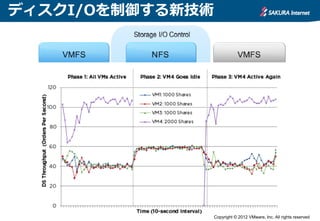

- 37. ディスクI/Oを制御する新技術 Copyright © 2012 VMware, Inc. All rights reserved

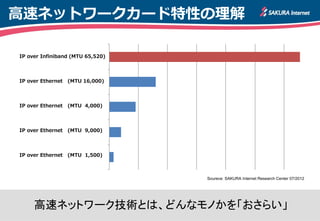

- 38. 高速ネットワークカード特性の理解 IP over Infiniband(MTU 65,520) IP over Ethernet (MTU 16,000) IP over Ethernet (MTU 4,000) IP over Ethernet (MTU 9,000) IP over Ethernet (MTU 1,500) Sourece: SAKURA Internet Research Center 07/2012 高速ネットワーク技術とは、どんなモノかを「おさらい」
- 39. Thanks for yourinterest!
