基礎から学ぶシトリックス仮想化製品(XenDesktop, XenApp)
- 1. © 2015 Citrix |
基礎から学ぶシトリックス製品
(XenDesktop/XenApp)
小林 章浩
セールスエンジニアリング本部
コーポレートSE部
リードシステムズエンジニア
- 2. © 2015 Citrix | Confidential

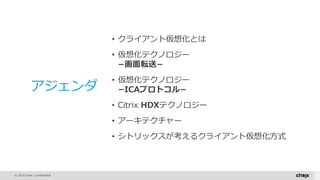

アジェンダ
• クライアント仮想化とは
• 仮想化テクノロジー
−画面転送−
• 仮想化テクノロジー
−ICAプロトコル−
• Citrix HDXテクノロジー
• アーキテクチャー
• シトリックスが考えるクライアント仮想化方式
- 3. © 2015 Citrix | Confidential
クライアント仮想化とは
クライアント仮想化 =(アプリケーション仮想化+デスクトップ仮想化)?

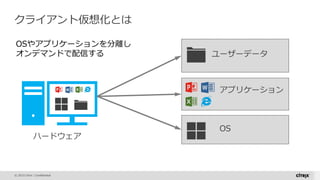

- 4. © 2015 Citrix | Confidential
クライアント仮想化とは
ユーザーデータ
アプリケーション
OS
OSやアプリケーションを分離し
オンデマンドで配信する
ハードウェア
- 5. © 2015 Citrix | Confidential
Windows XP
Windows 7 or
Windows 8.1
業務アプリケーション
OS
改修予定
サポート
終了
保守終了
ハードウェア

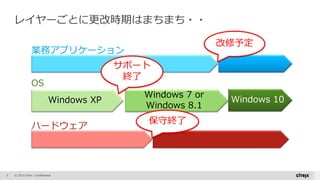

レイヤーごとに更改時期はまちまち・・
5
Windows 10
- 6. © 2015 Citrix | Confidential
Windows XP
Windows 7 or
Windows 8.1
業務アプリケーション
OS
ハードウェア

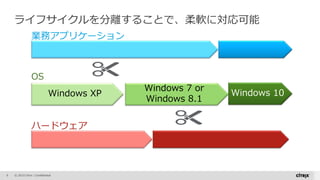

ライフサイクルを分離することで、柔軟に対応可能
6
Windows 10

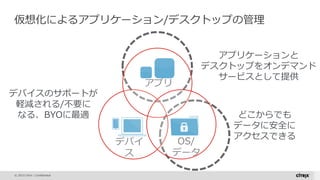

- 7. © 2015 Citrix | Confidential
Devices
デバイ
ス
仮想化によるアプリケーション/デスクトップの管理
アプリケーションと
デスクトップをオンデマンド
サービスとして提供
どこからでも
データに安全に
アクセスできる
デバイスのサポートが
軽減される/不要に
なる、BYOに最適
Appsアプリ
Data
OS/
データ
- 9. © 2015 Citrix | Confidential
サーバー
画面転送とは?
• サーバー側でデスクトップやアプリケーションを実行し、
画面情報のみを端末に転送するしくみ
• サーバーへはマウス、キーボード操作が送られる
接続する
クライアント端末
遠隔操作
サーバーで実行している
コンピューターの画面転送
仮想マシン
- 10. © 2015 Citrix | Confidential
画面転送の基本
ユーザー実行環境とデータの切り離し
ユーザー実行環境
(クライアントデバイス)
サーバー
デスクトップ
or アプリケーション実行
環境
サーバー
& データ領域
暗号化された
画面転送
実際の
データ参照
サーバー
- 11. © 2015 Citrix | Confidential
各ベンダーの
画面転送方式
• Microsoft
-Remote Desktop Service
-RemoteApp
-MS VDI
• VMware
-Horizon View
-Horizon RDSH
• Citrix
-Citrix XenDesktop
-Citrix XenApp
- 13. © 2015 Citrix | Confidential
大きな違いの一つが、
画面転送で利用する通信プロトコルの違いです。

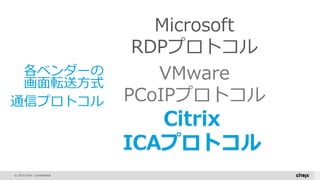

- 14. © 2015 Citrix | Confidential
各ベンダーの
画面転送方式
通信プロトコル
Citrix
ICAプロトコル
- 15. © 2015 Citrix | Confidential – Content in this presentation is under NDA.
仮想化テクノロジー
−Citrix ICAプロトコル−

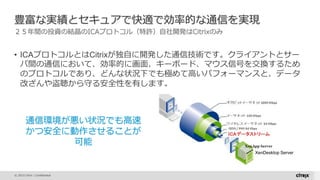

- 16. © 2015 Citrix | Confidential
豊富な実績とセキュアで快適で効率的な通信を実現
25年間の投資の結晶のICAプロトコル(特許)自社開発はCitrixのみ
• ICAプロトコルとはCitrixが独自に開発した通信技術です。クライアントとサー
バ間の通信において、効率的に画面、キーボード、マウス信号を交換するため
のプロトコルであり、どんな状況下でも極めて高いパフォーマンスと、データ
改ざんや盗聴から守る安全性を有します。
通信環境が悪い状況でも高速
かつ安全に動作させることが
可能
XenDesktop Server
- 17. © 2015 Citrix | Confidential
データ格納場所
クライアント端末
デスクトップ & アプリケーション
アプリケーション
データベース
ファイル
画面情報を転送
(差分のみ)
仮想環境で実行され
た画面のみを配信
セキュアで効率的な ICAプロトコル
キーボード、マウスの
操作情報のみを転送
- 18. © 2015 Citrix | Confidential
優れた操作性を
提供する技術
HDXテクノロジー
High-Def eXperience

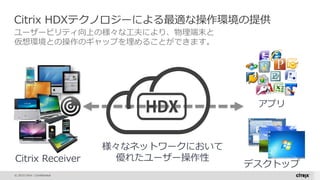

- 19. © 2015 Citrix | Confidential
Citrix HDXテクノロジーによる最適な操作環境の提供
ユーザービリティ向上の様々な工夫により、物理端末と
仮想環境との操作のギャップを埋めることができます。
アプリ
デスクトップ
様々なネットワークにおいて
優れたユーザー操作性Citrix Receiver
- 20. © 2015 Citrix | Confidential
高品位な優れたユーザーエクスペリエンス
HDX MediaStream
ビデオや音声の再生
HDX Broadcast
ICAプロトコルによるあらゆる場所
あらゆるデバイスからのアクセス
HDX Mobile
Windowsアプリケーションのタッチ
操作、ローカルデバイスの機能の活用
HDX Plug-n-Play
ローカルリソースやローカル周辺機器の
利用(USBデバイス、プリンタなど)
HDX RichGraphics/3D pro
2D/3Dグラフィックス機能(Adaptive
Display、HDX 3D Proなど)
HDX WAN Optimization
Citrix CloudBridgeによるブランチオフィス
に合わせた性能と帯域の最適化
HDX Adaptive Orchestration
サーバー、ネットワーク接続、ユーザー
デバイスに応じた最高のユーザー体験
HDX RealTime
ビデオや音声によるリアルタイム
コラボレーション

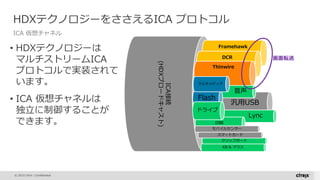

- 21. © 2015 Citrix | Confidential
HDXテクノロジーをささえるICA プロトコル
ICA 仮想チャネル
汎用USB
Lync
ICA接続
(HDXブロードキャスト)
Framehawk
DCR
Thinwire
KB & マウス
クリップボード
印刷
音声
モバイルセンサー
スマートカード
Flash
ドライブ
マルチメディア
画面転送
• HDXテクノロジーは
マルチストリームICA
プロトコルで実装されて
います。
• ICA 仮想チャネルは
独立に制御することが
できます。

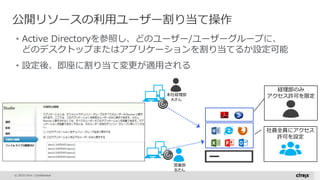

- 22. © 2015 Citrix | Confidential
• Active Directoryを参照し、どのユーザー/ユーザーグループに、
どのデスクトップまたはアプリケーションを割り当てるか設定可能
• 設定後、即座に割り当て変更が適用される
公開リソースの利用ユーザー割り当て操作
本社経理部
Aさん
営業部
Bさん
社員全員にアクセス
許可を設定
経理部のみ
アクセス許可を限定
- 23. © 2015 Citrix | Confidential

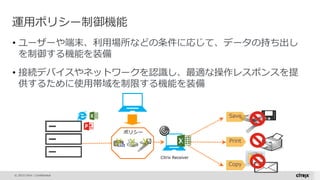

• ユーザーや端末、利用場所などの条件に応じて、データの持ち出し
を制御する機能を装備
• 接続デバイスやネットワークを認識し、最適な操作レスポンスを提
供するために使用帯域を制限する機能を装備
運用ポリシー制御機能
Save
Print
Copy
ポリシー
X XX
Citrix Receiver
- 24. © 2015 Citrix | Confidential
• ユーザーが使用するデバイスに登録済みのプリンタを
仮想環境で自動認識する制御をポリシーにて設定
運用ポリシー制御機能
Citrix Receiver
XenApp または
XenDesktop 仮想マシン
ローカルプリンタ
(USBポート)
ローカルプリンタ
(LPTポート)
ローカルプリンタ
(TCP/IPポート共有)
①リモートで実行している
アプリケーションから印刷操作を実施
“出力先プリンタを指定”
②印刷データの転送
- 25. © 2015 Citrix | Confidential
アーキテクチャ
FlexCast Management Architecture

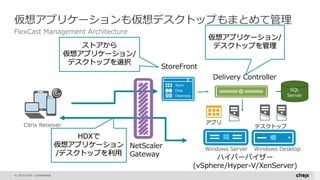

- 26. © 2015 Citrix | Confidential
仮想アプリケーションも仮想デスクトップもまとめて管理
FlexCast Management Architecture
NetScaler
Gateway
StoreFront
Delivery Controller
ストアから
仮想アプリケーション/
デスクトップを選択
HDXで
仮想アプリケーション
/デスクトップを利用
仮想アプリケーション/
デスクトップを管理
SQL
Server
ハイパーバイザー
(vSphere/Hyper-V/XenServer)
*
Windows Server Windows Desktop
Citrix Receiver デスクトップ
アプリ
- 27. © 2015 Citrix | Confidential
Studio Director
構築・管理 監視・サポート・ログ
27

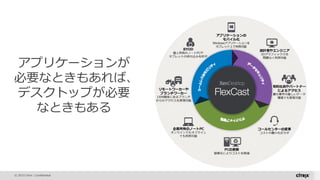

- 29. © 2015 Citrix | Confidential
アプリケーションが
必要なときもあれば、
デスクトップが必要
なときもある
- 30. © 2015 Citrix | Confidential
Win 10Win 8Win 7
Hardware
ハイパーバイザー
ハードウェア
アプリ
ユーザー
アプリ アプリ
ユーザー ユーザー
サーバー共有型/アプリケーション配信 VDI型
ハードウェア
プレゼンテーション仮想化
ユーザー ユーザー ユーザー
Windows Server 2008R2 /
2012 / 2012 R2
アプリケーション
コスト / TCO
標準化
柔軟性

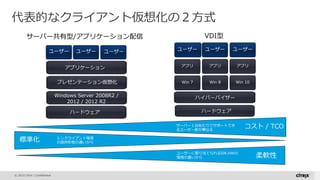

代表的なクライアント仮想化の2方式
サーバー1台あたりでサポートでき
るユーザー数が異なる
シンクライアント環境
の提供形態の違いから
ユーザーに割り当てられるSW,HWの
環境の違いから
- 32. © 2015 Citrix | Confidential
Windows サーバー OSを使用した
アプリケーションと、デスクトップの
リモート操作環境を提供
1つのOS環境を、複数ユーザーが同時に利用
するため、コストパフォーマンスに優れる
7.6
Windows アプリケーションとデスクトップの
リモート操作環境を提供
クライントOS、サーバーOSともに使用できる
1つのOS環境を、ひとりのユーザーが占有
するため、柔軟なアプリケーションの移行が可能
7.6
- 33. © 2015 Citrix | Confidential

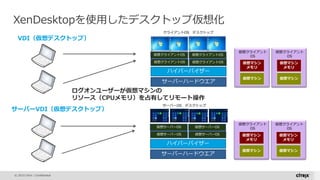

XenDesktopを使用したデスクトップ仮想化
VDI(仮想デスクトップ)
サーバーVDI(仮想デスクトップ)
サーバーハードウエア
ハイパーバイザー
仮想クライアントOS
クライアントOS デスクトップ
仮想クライアントOS
仮想クライアントOS 仮想クライアントOS 仮想マシン
メモリ
仮想マシン
仮想クライアント
OS
仮想マシン
メモリ
仮想マシン
仮想クライアント
OS
ログオンユーザーが仮想マシンの
リソース(CPUメモリ)を占有してリモート操作
サーバーOS デスクトップ
サーバーハードウエア
ハイパーバイザー
仮想サーバーOS 仮想サーバーOS
仮想サーバーOS 仮想サーバーOS 仮想マシン
メモリ
仮想マシン
仮想クライアント
OS
仮想マシン
メモリ
仮想マシン
仮想クライアント
OS
- 34. © 2015 Citrix | Confidential

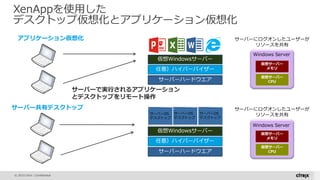

XenAppを使用した
デスクトップ仮想化とアプリケーション仮想化
サーバーで実行されるアプリケーション
とデスクトップをリモート操作
サーバーにログオンしたユーザーが
リソースを共有
サーバーハードウエア
任意)ハイパーバイザー
仮想Windowsサーバー
サーバーハードウエア
任意)ハイパーバイザー
仮想Windowsサーバー
仮想サーバー
メモリ
仮想サーバー
CPU
Windows Server
サーバーにログオンしたユーザーが
リソースを共有
仮想サーバー
メモリ
仮想サーバー
CPU
Windows Server
サーバーOS
デスクトップ
サーバーOS
デスクトップ
サーバーOS
デスクトップ
アプリケーション仮想化
サーバー共有デスクトップ
- 35. © 2015 Citrix | Confidential

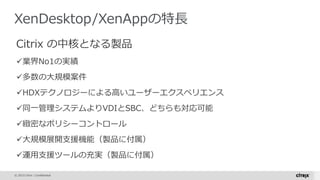

XenDesktop/XenAppの特長
Citrix の中核となる製品
業界No1の実績
多数の大規模案件
HDXテクノロジーによる高いユーザーエクスペリエンス
同一管理システムよりVDIとSBC、どちらも対応可能
緻密なポリシーコントロール
大規模展開支援機能(製品に付属)
運用支援ツールの充実(製品に付属)
- 36. © 2015 Citrix | Confidential

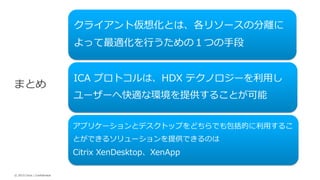

クライアント仮想化とは、各リソースの分離に
よって最適化を行うための1つの手段
ICA プロトコルは、HDX テクノロジーを利用し
ユーザーへ快適な環境を提供することが可能
アプリケーションとデスクトップをどちらでも包括的に利用するこ
とができるソリューションを提供できるのは
Citrix XenDesktop、XenApp
まとめ
- 37. © 2015 Citrix | Confidential
Work better. Live better.Work better. Live better.
