1. REKAYASA TEKNIK
sarwanto

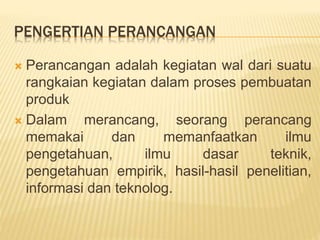

2. PENGERTIAN PERANCANGAN
 Perancangan adalah kegiatan wal dari suatu
rangkaian kegiatan dalam proses pembuatan
produk
 Dalam merancang, seorang perancang
memakai dan memanfaatkan ilmu
pengetahuan, ilmu dasar teknik,
pengetahuan empirik, hasil-hasil penelitian,
informasi dan teknolog.

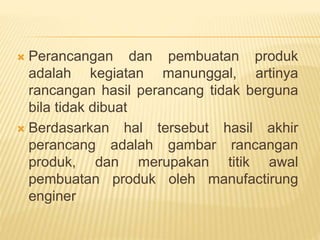

3.  Perancangan dan pembuatan produk
adalah kegiatan manunggal, artinya
rancangan hasil perancang tidak berguna
bila tidak dibuat
 Berdasarkan hal tersebut hasil akhir
perancang adalah gambar rancangan
produk, dan merupakan titik awal
pembuatan produk oleh manufactirung
enginer

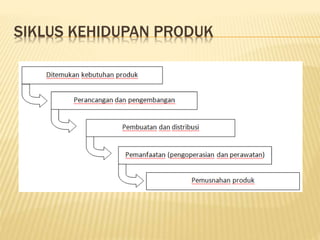

4. SIKLUS KEHIDUPAN PRODUK

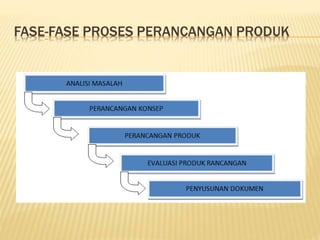

5. FASE-FASE PROSES PERANCANGAN PRODUK

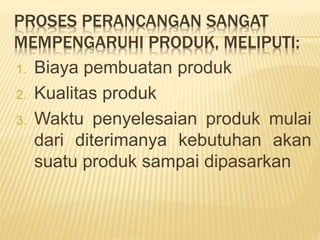

6. PROSES PERANCANGAN SANGAT
MEMPENGARUHI PRODUK, MELIPUTI:
1. Biaya pembuatan produk
2. Kualitas produk
3. Waktu penyelesaian produk mulai
dari diterimanya kebutuhan akan
suatu produk sampai dipasarkan

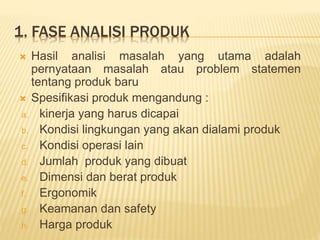

7. 1. FASE ANALISI PRODUK
 Hasil analisi masalah yang utama adalah
pernyataan masalah atau problem statemen
tentang produk baru
 Spesifikasi produk mengandung :
a. kinerja yang harus dicapai
b. Kondisi lingkungan yang akan dialami produk
c. Kondisi operasi lain
d. Jumlah produk yang dibuat
e. Dimensi dan berat produk
f. Ergonomik
g. Keamanan dan safety
h. Harga produk

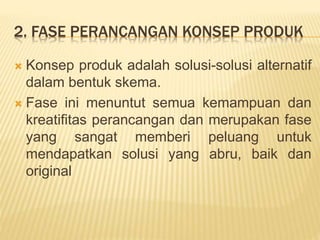

8. 2. FASE PERANCANGAN KONSEP PRODUK
 Konsep produk adalah solusi-solusi alternatif
dalam bentuk skema.
 Fase ini menuntut semua kemampuan dan
kreatifitas perancangan dan merupakan fase
yang sangat memberi peluang untuk
mendapatkan solusi yang abru, baik dan
original

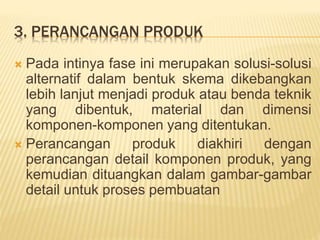

9. 3. PERANCANGAN PRODUK
 Pada intinya fase ini merupakan solusi-solusi
alternatif dalam bentuk skema dikebangkan
lebih lanjut menjadi produk atau benda teknik
yang dibentuk, material dan dimensi
komponen-komponen yang ditentukan.
 Perancangan produk diakhiri dengan
perancangan detail komponen produk, yang
kemudian dituangkan dalam gambar-gambar
detail untuk proses pembuatan

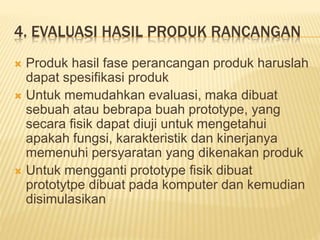

10. 4. EVALUASI HASIL PRODUK RANCANGAN
 Produk hasil fase perancangan produk haruslah
dapat spesifikasi produk
 Untuk memudahkan evaluasi, maka dibuat
sebuah atau bebrapa buah prototype, yang
secara fisik dapat diuji untuk mengetahui
apakah fungsi, karakteristik dan kinerjanya
memenuhi persyaratan yang dikenakan produk
 Untuk mengganti prototype fisik dibuat
prototytpe dibuat pada komputer dan kemudian
disimulasikan

11. 5. GAMBAR DAN SPESIFIKASI PEMBUATAN
PRODUK
Gambar hasil rancangan produk terdiri dari :
a. Gambar semua komponen produk lengkap
dengan bentuk geomterinya, dimensi,
kekasaran/kehalusan,permukaan dan
material
b. Gambar susunan
c. Spesifikasi yang memuat keterangan yang
tidak dapat dimuat pada gambar
d. Bill of materials

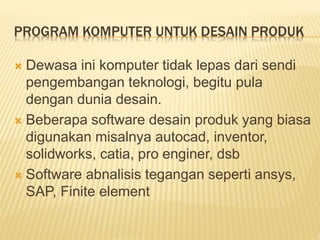

12. PROGRAM KOMPUTER UNTUK DESAIN PRODUK
 Dewasa ini komputer tidak lepas dari sendi
pengembangan teknologi, begitu pula
dengan dunia desain.
 Beberapa software desain produk yang biasa
digunakan misalnya autocad, inventor,
solidworks, catia, pro enginer, dsb
 Software abnalisis tegangan seperti ansys,
SAP, Finite element

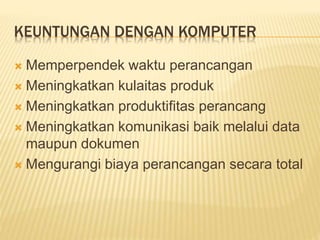

13. KEUNTUNGAN DENGAN KOMPUTER
 Memperpendek waktu perancangan
 Meningkatkan kulaitas produk
 Meningkatkan produktifitas perancang
 Meningkatkan komunikasi baik melalui data
maupun dokumen
 Mengurangi biaya perancangan secara total

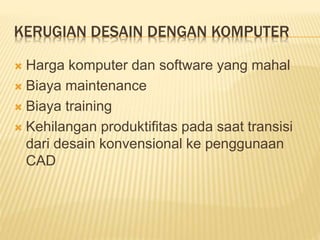

14. KERUGIAN DESAIN DENGAN KOMPUTER
 Harga komputer dan software yang mahal
 Biaya maintenance
 Biaya training
 Kehilangan produktifitas pada saat transisi
dari desain konvensional ke penggunaan
CAD

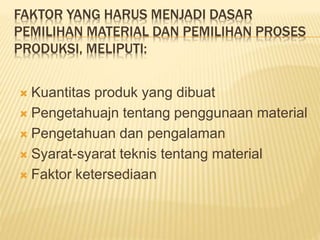

15. FAKTOR YANG HARUS MENJADI DASAR
PEMILIHAN MATERIAL DAN PEMILIHAN PROSES
PRODUKSI, MELIPUTI:
 Kuantitas produk yang dibuat
 Pengetahuajn tentang penggunaan material
 Pengetahuan dan pengalaman
 Syarat-syarat teknis tentang material
 Faktor ketersediaan

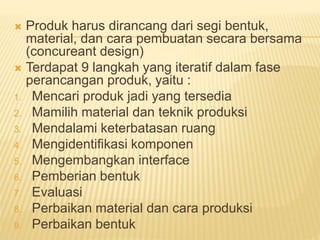

16.  Produk harus dirancang dari segi bentuk,
material, dan cara pembuatan secara bersama
(concureant design)
 Terdapat 9 langkah yang iteratif dalam fase
perancangan produk, yaitu :
1. Mencari produk jadi yang tersedia
2. Mamilih material dan teknik produksi
3. Mendalami keterbatasan ruang
4. Mengidentifikasi komponen
5. Mengembangkan interface
6. Pemberian bentuk
7. Evaluasi
8. Perbaikan material dan cara produksi
9. Perbaikan bentuk

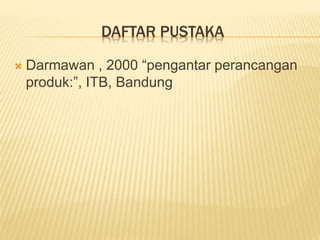

17. DAFTAR PUSTAKA
 Darmawan , 2000 “pengantar perancangan
produk:”, ITB, Bandung
