Dokumen ini menjelaskan perhitungan tebal minimum plat kulit (shell plating) untuk berbagai bagian kapal seperti plat alas, bilga, lunas datar, dan sisi sesuai dengan SNI 06-1747-2002. Perhitungan mempertimbangkan faktor beban, jarak antar rangka (frame space), panjang kapal, dan faktor material dan korosi. Tebal minimum ditentukan berdasarkan rumus yang melibatkan beban alas dan faktor-faktor tersebut.

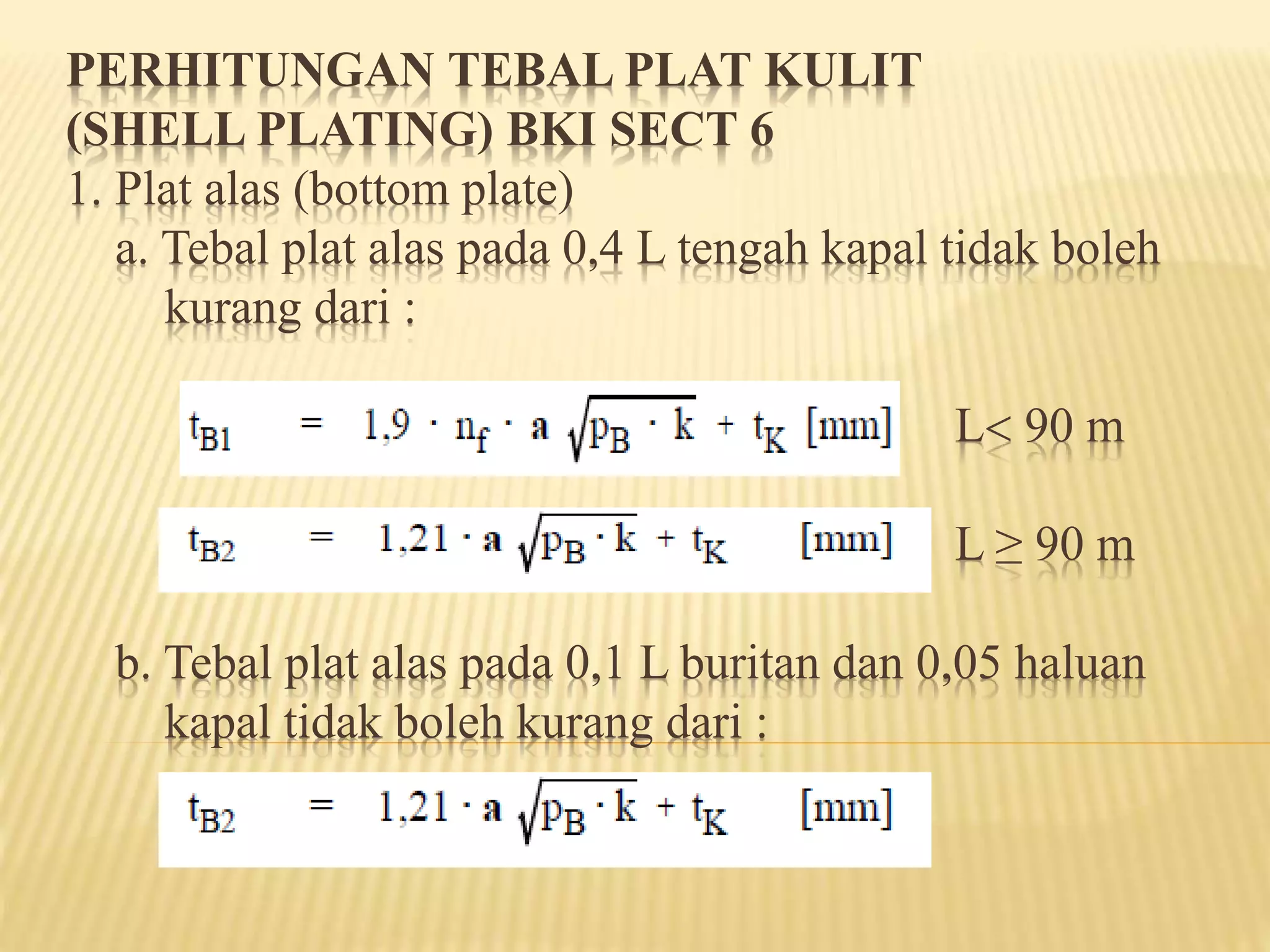

1. PERHITUNGAN TEBAL PLAT KULIT
(SHELL PLATING) BKI SECT 6
1. Plat alas (bottom plate)
a. Tebal plat alas pada 0,4 L tengah kapal tidak boleh
kurang dari :
L 90 m
L ≥ 90 m
b. Tebal plat alas pada 0,1 L buritan dan 0,05 haluan
kapal tidak boleh kurang dari :

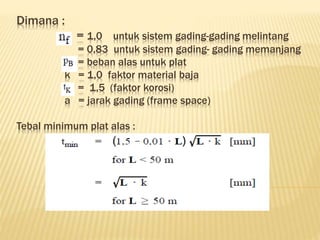

2. Dimana :
= 1,0 untuk sistem gading-gading melintang
= 0,83 untuk sistem gading- gading memanjang
= beban alas untuk plat
k = 1,0 faktor material baja
= 1,5 (faktor korosi)
a = jarak gading (frame space)
Tebal minimum plat alas :

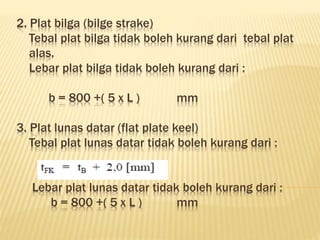

3. 2. Plat bilga (bilge strake)
Tebal plat bilga tidak boleh kurang dari tebal plat
alas.
Lebar plat bilga tidak boleh kurang dari :
b = 800 +( 5 x L ) mm
3. Plat lunas datar (flat plate keel)
Tebal plat lunas datar tidak boleh kurang dari :
Lebar plat lunas datar tidak boleh kurang dari :
b = 800 +( 5 x L ) mm

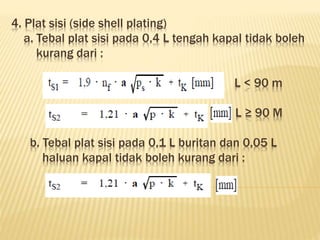

4. 4. Plat sisi (side shell plating)
a. Tebal plat sisi pada 0,4 L tengah kapal tidak boleh
kurang dari :
L < 90 m
L ≥ 90 M
b. Tebal plat sisi pada 0,1 L buritan dan 0,05 L
haluan kapal tidak boleh kurang dari :

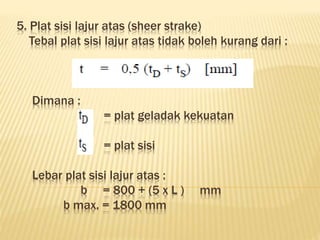

5. 5. Plat sisi lajur atas (sheer strake)
Tebal plat sisi lajur atas tidak boleh kurang dari :
Dimana :
= plat geladak kekuatan
= plat sisi
Lebar plat sisi lajur atas :
b = 800 + (5 x L ) mm
b max. = 1800 mm
