Il capitolo descrive la luce come un raggio luminoso, le sue sorgenti e il comportamento in riflessione e rifrazione. Viene spiegato come la velocità della luce sia costante e come cambi passando attraverso diversi mezzi. Infine, si affrontano vari tipi di lenti, specchi e il loro utilizzo in strumenti ottici come macchine fotografiche e microscopi.

1. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010
Capitolo 14
La luce

2. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010
I raggi di luce
Un raggio luminoso è un fascio di luce molto sottile,
che rappresentiamo con una retta.

3. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

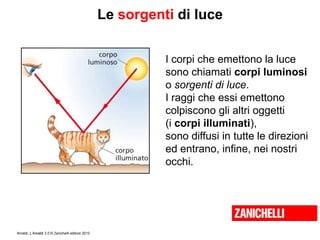

Le sorgenti di luce
I corpi che emettono la luce
sono chiamati corpi luminosi
o sorgenti di luce.
I raggi che essi emettono
colpiscono gli altri oggetti
(i corpi illuminati),
sono diffusi in tutte le direzioni
ed entrano, infine, nei nostri
occhi.

4. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010
Come si spiega un’eclisse parziale?

5. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

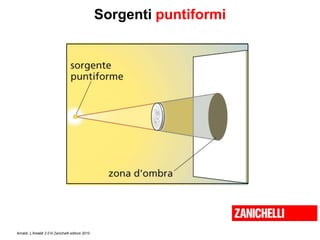

Sorgenti puntiformi

6. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

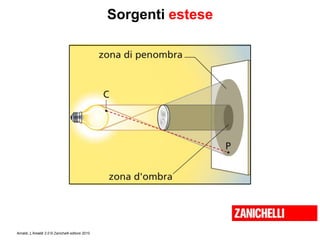

Sorgenti estese

7. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

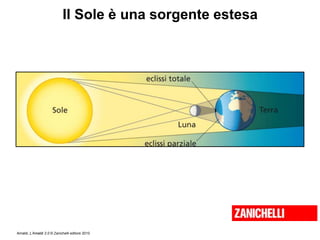

Il Sole è una sorgente estesa

8. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

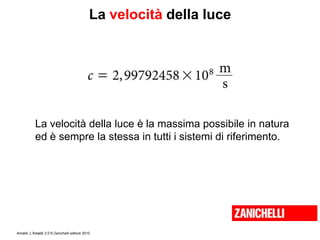

La velocità della luce
La velocità della luce è la massima possibile in natura
ed è sempre la stessa in tutti i sistemi di riferimento.

9. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010
L’indice di rifrazione
Nei mezzi trasparenti la velocità della luce è minore
che nel vuoto.

10. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010
La prima legge della riflessione
Il raggio incidente, il raggio riflesso e la perpendicolare
alla superficie riflettente nel punto di incidenza appartengono
allo stesso piano.

11. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

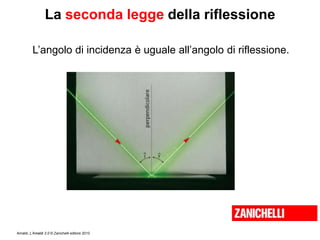

La seconda legge della riflessione
L’angolo di incidenza è uguale all’angolo di riflessione.

12. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

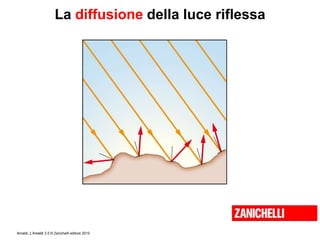

La diffusione della luce riflessa

13. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

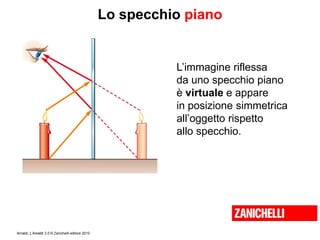

Lo specchio piano
L’immagine riflessa
da uno specchio piano
è virtuale e appare
in posizione simmetrica
all’oggetto rispetto
allo specchio.

14. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010
Destra o sinistra?

15. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

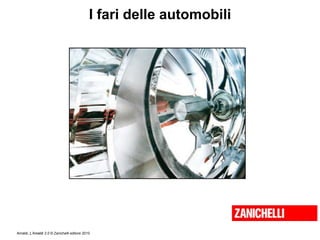

I fari delle automobili

16. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010
Gli specchi curvi

17. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010
Specchi sferici di piccola apertura

18. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010
Raggio parallelo all’asse ottico

19. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

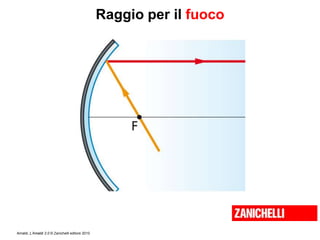

Raggio per il fuoco

20. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

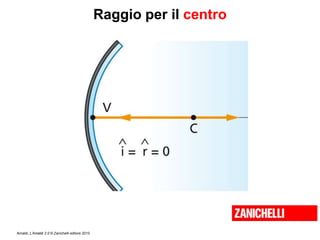

Raggio per il centro

21. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

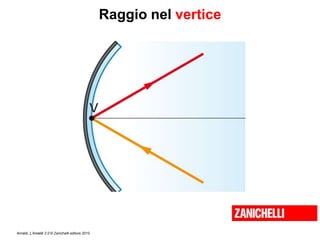

Raggio nel vertice

22. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

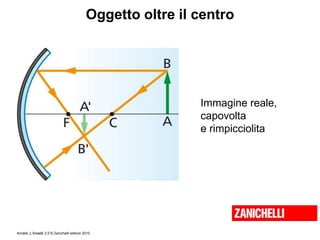

Oggetto oltre il centro
Immagine reale,
capovolta
e rimpicciolita

23. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

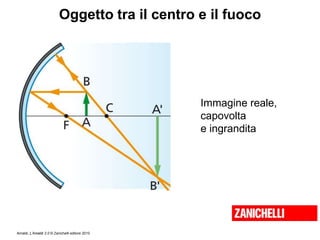

Oggetto tra il centro e il fuoco
Immagine reale,
capovolta
e ingrandita

24. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

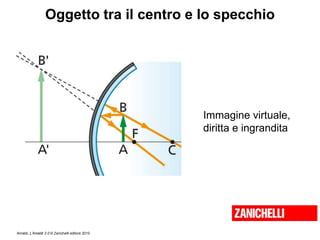

Oggetto tra il centro e lo specchio
Immagine virtuale,
diritta e ingrandita

25. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

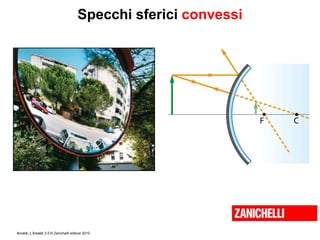

Specchi sferici convessi

26. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010
La riga “piegata”

27. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010
La rifrazione
La rifrazione avviene ogni volta che un raggio attraversa
la separazione tra due mezzi trasparenti nei quali la luce
ha velocità diverse.

28. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

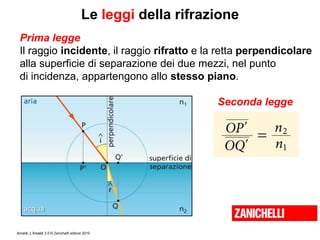

Le leggi della rifrazione
Seconda legge
Prima legge
Il raggio incidente, il raggio rifratto e la retta perpendicolare
alla superficie di separazione dei due mezzi, nel punto
di incidenza, appartengono allo stesso piano.

29. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

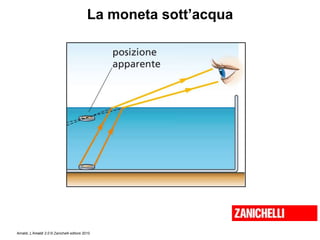

La moneta sott’acqua

30. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

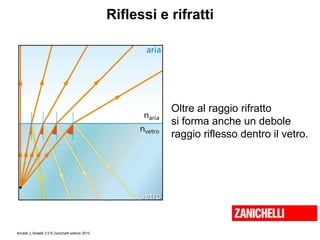

Riflessi e rifratti
Oltre al raggio rifratto
si forma anche un debole
raggio riflesso dentro il vetro.

31. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

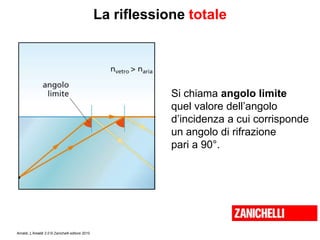

La riflessione totale
Si chiama angolo limite
quel valore dell’angolo
d’incidenza a cui corrisponde
un angolo di rifrazione
pari a 90°.

32. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

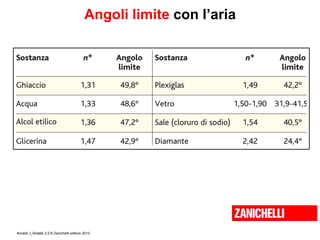

Angoli limite con l’aria

33. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

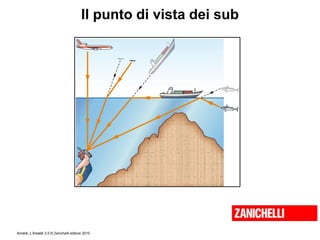

Il punto di vista dei sub

34. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

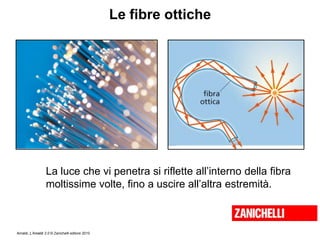

Le fibre ottiche
La luce che vi penetra si riflette all’interno della fibra
moltissime volte, fino a uscire all’altra estremità.

35. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

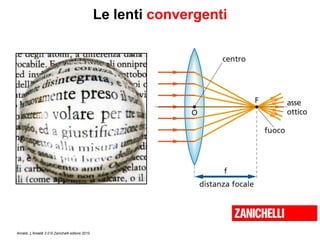

Le lenti convergenti

36. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

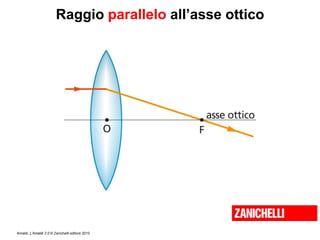

Raggio parallelo all’asse ottico

37. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

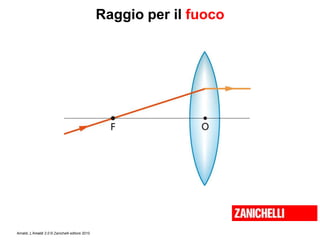

Raggio per il fuoco

38. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

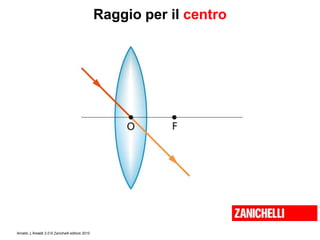

Raggio per il centro

39. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

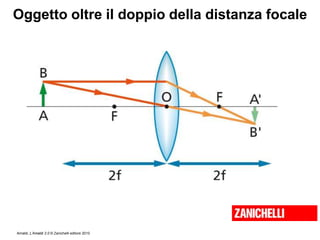

Oggetto oltre il doppio della distanza focale

40. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

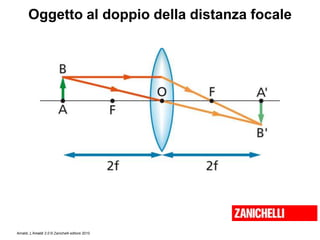

Oggetto al doppio della distanza focale

41. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

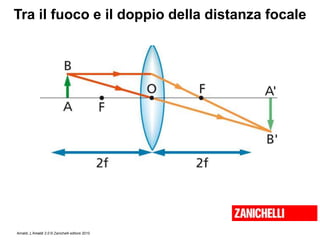

Tra il fuoco e il doppio della distanza focale

42. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

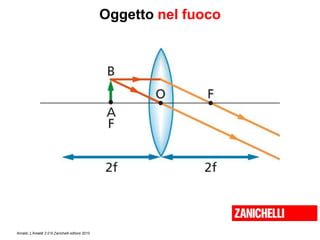

Oggetto nel fuoco

43. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010
Oggetto tra la lente e il fuoco

44. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010
Le lenti divergenti (1)

45. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

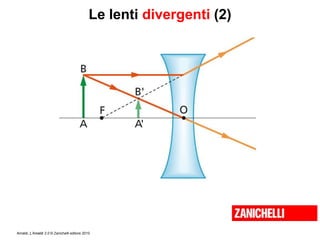

Le lenti divergenti (2)

46. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010
Il rapporto di ingrandimento di una lente

47. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

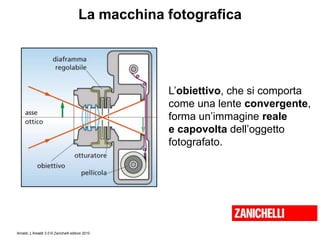

La macchina fotografica
L’obiettivo, che si comporta
come una lente convergente,
forma un’immagine reale
e capovolta dell’oggetto
fotografato.

48. Amaldi, L’Amaldi 2.0 © Zanichelli editore 2010

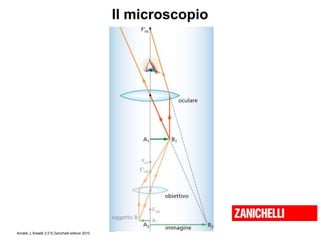

Il microscopio
