2012/4/7のLT資料です。

1. KVM&Open vswitchでVPSを
作ってみる
Twitter @mamesan

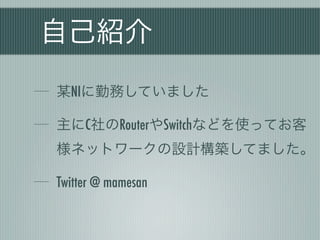

2. 自己紹介
某NIに勤務していました
主にC社のRouterやSwitchなどを使ってお客
様ネットワークの設計構築してました。
Twitter @ mamesan

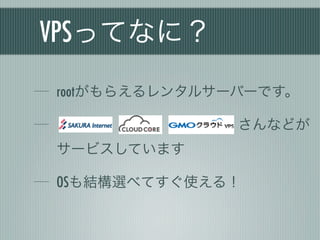

3. VPSってなに？
rootがもらえるレンタルサーバーです。
さんなどが
サービスしています
OSも結構選べてすぐ使える！

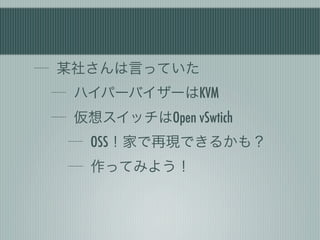

4. 某社さんは言っていた
ハイパーバイザーはKVM
仮想スイッチはOpen vSwtich
OSS！家で再現できるかも？
作ってみよう！

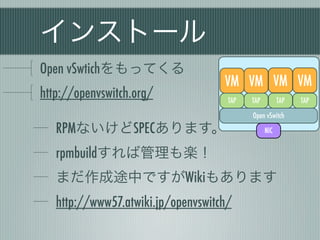

5. インストール
Open vSwtichをもってくる
VM VM VM VM
http://openvswitch.org/ TAP TAP TAP TAP
Open vSwitch
RPMないけどSPECあります。 NIC
rpmbuildすれば管理も楽！
まだ作成途中ですがWikiもあります
http://www57.atwiki.jp/openvswitch/

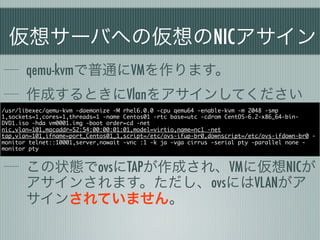

6. 仮想サーバへの仮想のNICアサイン
qemu-kvmで普通にVMを作ります。
作成するときにVlanをアサインしてください
/usr/libexec/qemu-kvm -daemonize -M rhel6.0.0 -cpu qemu64 -enable-kvm -m 2048 -smp
1,sockets=1,cores=1,threads=1 -name Centos01 -rtc base=utc -cdrom CentOS-6.2-x86_64-bin-
DVD1.iso -hda vm0001.img -boot order=cd -net
nic,vlan=101,macaddr=52:54:00:00:01:01,model=virtio,name=nc1 -net
tap,vlan=101,ifname=port_Centos01_1,script=/etc/ovs-ifup-br0,downscript=/etc/ovs-ifdown-br0 -
monitor telnet::10001,server,nowait -vnc :1 -k ja -vga cirrus -serial pty -parallel none -
monitor pty
この状態でovsにTAPが作成され、VMに仮想NICが
アサインされます。ただし、ovsにはVLANがア
サインされていません。

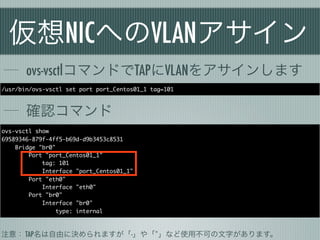

7. 仮想NICへのVLANアサイン
ovs-vsctlコマンドでTAPにVLANをアサインします
/usr/bin/ovs-vsctl set port port_Centos01_1 tag=101
確認コマンド
ovs-vsctl show
69589346-879f-4ff5-b69d-d9b3453c8531
Bridge "br0"
Port "port_Centos01_1"
tag: 101
Interface "port_Centos01_1"
Port "eth0"
Interface "eth0"
Port "br0"
Interface "br0"
type: internal
注意： TAP名は自由に決められますが「-」や「*」など使用不可の文字があります。

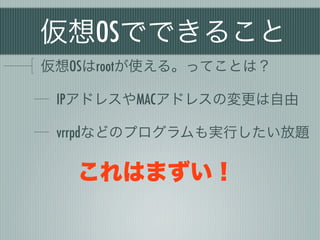

8. 仮想OSでできること
仮想OSはrootが使える。ってことは？
IPアドレスやMACアドレスの変更は自由
vrrpdなどのプログラムも実行したい放題
これはまずい！

9. 仮想スイッチの要件
IPアドレスやMACアドレスなりすまし対策
ユーザーに払い出したアドレス以外は通
信させない
通信プログラム対策
vrrpdやospfdなどはトラブルのもとになる
ので通信させない

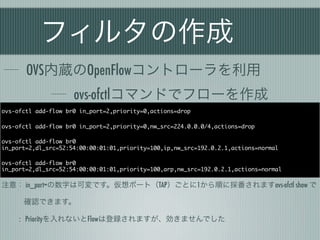

10. フィルタの作成
OVS内蔵のOpenFlowコントローラを利用
ovs-ofctlコマンドでフローを作成
ovs-ofctl add-flow br0 in_port=2,priority=0,actions=drop
ovs-ofctl add-flow br0 in_port=2,priority=0,nw_src=224.0.0.0/4,actions=drop
ovs-ofctl add-flow br0
in_port=2,dl_src=52:54:00:00:01:01,priority=100,ip,nw_src=192.0.2.1,actions=normal
ovs-ofctl add-flow br0
in_port=2,dl_src=52:54:00:00:01:01,priority=100,arp,nw_src=192.0.2.1,actions=normal
注意： in_port=の数字は可変です。仮想ポート（TAP）ごとに1から順に採番されますovs-ofctl show で
確認できます。
: Priorityを入れないとFlowは登録されますが、効きませんでした

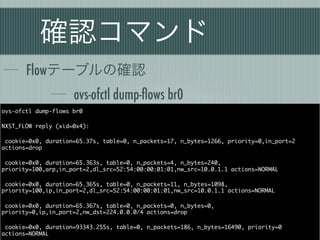

11. 確認コマンド
Flowテーブルの確認
ovs-ofctl dump-flows br0
ovs-ofctl dump-flows br0
NXST_FLOW reply (xid=0x4):
cookie=0x0, duration=65.37s, table=0, n_packets=17, n_bytes=1266, priority=0,in_port=2
actions=drop
cookie=0x0, duration=65.363s, table=0, n_packets=4, n_bytes=240,
priority=100,arp,in_port=2,dl_src=52:54:00:00:01:01,nw_src=10.0.1.1 actions=NORMAL
cookie=0x0, duration=65.365s, table=0, n_packets=11, n_bytes=1098,
priority=100,ip,in_port=2,dl_src=52:54:00:00:01:01,nw_src=10.0.1.1 actions=NORMAL
cookie=0x0, duration=65.367s, table=0, n_packets=0, n_bytes=0,
priority=0,ip,in_port=2,nw_dst=224.0.0.0/4 actions=drop
cookie=0x0, duration=93343.255s, table=0, n_packets=186, n_bytes=16490, priority=0
actions=NORMAL

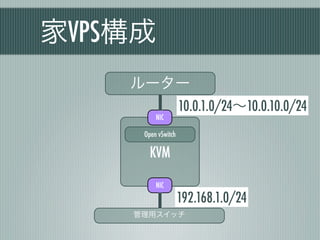

12. 家VPS構成
ルーター
10.0.1.0/24∼10.0.10.0/24
NIC
Open vSwitch
KVM
NIC
192.168.1.0/24
管理用スイッチ

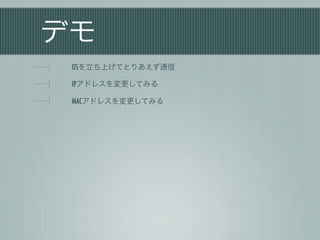

13. デモ
OSを立ち上げてとりあえず通信
IPアドレスを変更してみる
MACアドレスを変更してみる

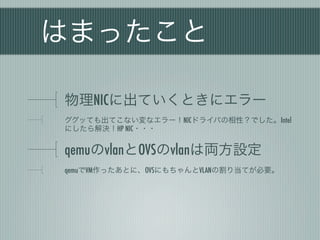

14. はまったこと
物理NICに出ていくときにエラー
ググッても出てこない変なエラー！NICドライバの相性？でした。Intel
にしたら解決！HP NIC・・・
qemuのvlanとOVSのvlanは両方設定
qemuでVM作ったあとに、OVSにもちゃんとVLANの割り当てが必要。

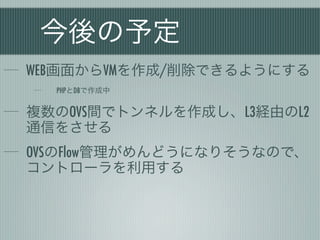

15. 今後の予定
WEB画面からVMを作成/削除できるようにする
PHPとDBで作成中
複数のOVS間でトンネルを作成し、L3経由のL2
通信をさせる
OVSのFlow管理がめんどうになりそうなので、
コントローラを利用する
