1. KVM&Open vswitchでVPS+を
作ってみる

2. 自己紹介
中嶋 大輔
主にC社のRouterやSwitchなどを使ってお客
様ネットワークの設計構築してました。
趣味：自転車、食道楽
Twitter @ mamesan

3. VPSってなに？
rootがもらえるレンタルサーバーです。
さんなどがサービスしています
OSも結構選べてすぐ使える！

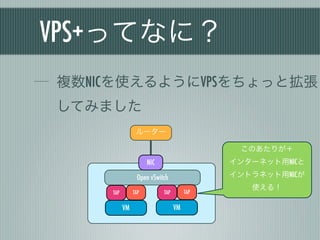

4. VPS+ってなに？
複数NICを使えるようにVPSをちょっと拡張
してみました
ルーター
このあたりが＋
NIC インターネット用NICと
Open vSwitch イントラネット用NICが
使える！
TAP TAP TAP TAP
VM VM

5. VPS+の要件
1.インターネットNICはIP固定
2.イントラネットNICはプロトコルフリー
3.イントラネットNIC間はL2接続
4.VLANを使用せずマルチテナントを実現

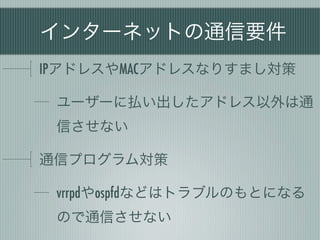

6. インターネットの通信要件
IPアドレスやMACアドレスなりすまし対策
ユーザーに払い出したアドレス以外は通
信させない
通信プログラム対策
vrrpdやospfdなどはトラブルのもとになる
ので通信させない

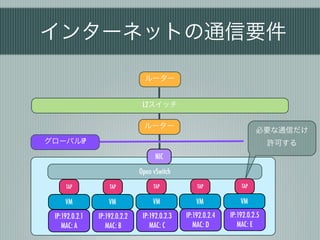

7. インターネットの通信要件
ルーター
L2スイッチ
ルーター
必要な通信だけ
グローバルIP 許可する
NIC
Open vSwitch
TAP TAP TAP TAP TAP
VM VM VM VM VM
IP:192.0.2.1 IP:192.0.2.2 IP:192.0.2.3 IP:192.0.2.4 IP:192.0.2.5
MAC: A MAC: B MAC: C MAC: D MAC: E

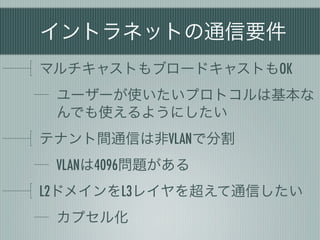

8. イントラネットの通信要件
マルチキャストもブロードキャストもOK
ユーザーが使いたいプロトコルは基本な
んでも使えるようにしたい
テナント間通信は非VLANで分割
VLANは4096問題がある
L2ドメインをL3レイヤを超えて通信したい
カプセル化

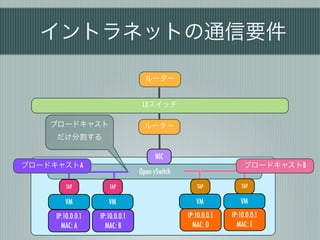

9. イントラネットの通信要件
ルーター
L2スイッチ
ブロードキャスト ルーター
だけ分割する
NIC
ブロードキャストA ブロードキャストB
Open vSwitch
TAP TAP TAP TAP
VM VM VM VM
IP:10.0.0.1 IP:10.0.0.1 IP:10.0.0.1 IP:10.0.0.1
MAC: A MAC: B MAC: D MAC: E

10. イントラネットの通信要件
EtherをGREでカプセル化
ルーター
して通信する
L2スイッチ
ルーター ルーター
NIC NIC
Open vSwitch Open vSwitch
TAP TAP TAP TAP
VM VM VM VM
IP:10.0.0.1 IP:10.0.0.1 IP:10.0.0.1 IP:10.0.0.1
MAC: A MAC: C MAC: B MAC: D

11. GREトンネルについて
オリジナルフレーム
Ether IP GRE Ether IP FCS
Payload
14 20 4 14 20 4
オーバーヘッドが38byte追加
ネットワークがジャンボフレーム対応で
ない場合フラグメントが発生
GREにIDをつけるとGREのオプションが付加
される？（未確認）

12. 要件からフローを作成
フロー作成で使えるのは以下の項目
in_port,dl_vlan,dl_vlan_pcp,dl_src,dl_dst,dl_type,nw_src,nwdst,nw_proto,nw_tos,tp_src,tp_dst,icmp_type,
icmp_code,table,vlan_tci,ip_flag,arp_sha,arp_tha,ipv6_src,ipv6_dst,ipv6_label,nd_narget,nd_sll,nd_tll,tun_id,
regX

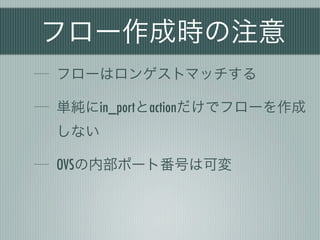

13. フロー作成時の注意
フローはロンゲストマッチする
単純にin_portとactionだけでフローを作成
しない
OVSの内部ポート番号は可変

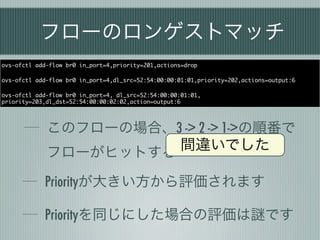

14. フローのロンゲストマッチ
ovs-ofctl add-flow br0 in_port=4,priority=201,actions=drop
ovs-ofctl add-flow br0 in_port=4,dl_src=52:54:00:00:01:01,priority=202,actions=output:6
ovs-ofctl add-flow br0 in_port=4, dl_src=52:54:00:00:01:01,
priority=203,dl_dst=52:54:00:00:02:02,action=output:6
このフローの場合、3 -> 2 -> 1->の順番で
フローがヒットする 間違いでした
Priorityが大きい方から評価されます
Priorityを同じにした場合の評価は です

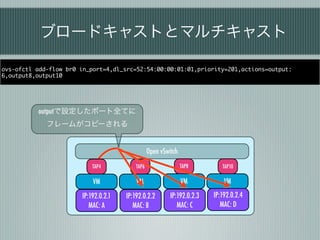

15. ブロードキャストとマルチキャスト
ovs-ofctl add-flow br0 in_port=4,dl_src=52:54:00:00:01:01,priority=201,actions=output:
6,output8,output10
outputで設定したポート全てに
フレームがコピーされる
Open vSwitch
TAP4 TAP6 TAP8 TAP10
VM VM VM VM
IP:192.0.2.1 IP:192.0.2.2 IP:192.0.2.3 IP:192.0.2.4
MAC: A MAC: B MAC: C MAC: D

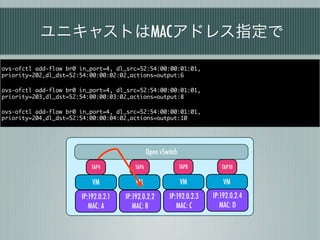

16. ユニキャストはMACアドレス指定で
ovs-ofctl add-flow br0 in_port=4, dl_src=52:54:00:00:01:01,
priority=202,dl_dst=52:54:00:00:02:02,actions=output:6
ovs-ofctl add-flow br0 in_port=4, dl_src=52:54:00:00:01:01,
priority=203,dl_dst=52:54:00:00:03:02,actions=output:8
ovs-ofctl add-flow br0 in_port=4, dl_src=52:54:00:00:01:01,
priority=204,dl_dst=52:54:00:00:04:02,actions=output:10
Open vSwitch
TAP4 TAP6 TAP8 TAP10
VM VM VM VM
IP:192.0.2.1 IP:192.0.2.2 IP:192.0.2.3 IP:192.0.2.4
MAC: A MAC: B MAC: C MAC: D

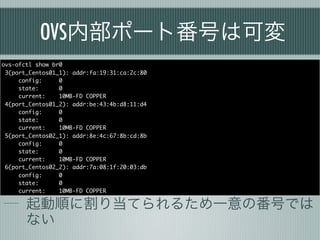

17. OVS内部ポート番号は可変
ovs-ofctl show br0
3(port_Centos01_1): addr:fa:19:31:ca:2c:80
config: 0
state: 0
current: 10MB-FD COPPER
4(port_Centos01_2): addr:be:43:4b:d8:11:d4
config: 0
state: 0
current: 10MB-FD COPPER
5(port_Centos02_1): addr:8e:4c:67:8b:cd:8b
config: 0
state: 0
current: 10MB-FD COPPER
6(port_Centos02_2): addr:7a:08:1f:20:03:db
config: 0
state: 0
current: 10MB-FD COPPER
起動順に割り当てられるため一意の番号では
ない

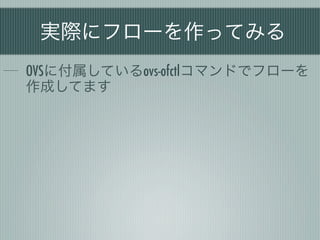

18. 実際にフローを作ってみる
OVSに付属しているovs-ofctlコマンドでフローを
作成してます

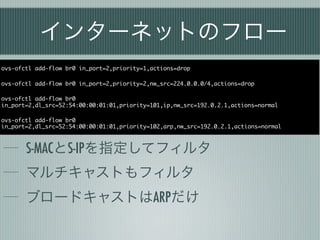

19. インターネットのフロー
ovs-ofctl add-flow br0 in_port=2,priority=1,actions=drop
ovs-ofctl add-flow br0 in_port=2,priority=2,nw_src=224.0.0.0/4,actions=drop
ovs-ofctl add-flow br0
in_port=2,dl_src=52:54:00:00:01:01,priority=101,ip,nw_src=192.0.2.1,actions=normal
ovs-ofctl add-flow br0
in_port=2,dl_src=52:54:00:00:01:01,priority=102,arp,nw_src=192.0.2.1,actions=normal
S-MACとS-IPを指定してフィルタ
マルチキャストもフィルタ
ブロードキャストはARPだけ

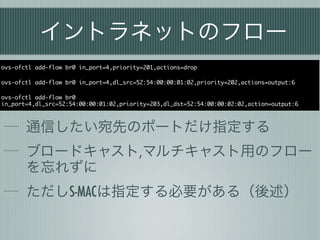

20. イントラネットのフロー
ovs-ofctl add-flow br0 in_port=4,priority=201,actions=drop
ovs-ofctl add-flow br0 in_port=4,dl_src=52:54:00:00:01:02,priority=202,actions=output:6
ovs-ofctl add-flow br0
in_port=4,dl_src=52:54:00:00:01:02,priority=203,dl_dst=52:54:00:00:02:02,action=output:6
通信したい宛先のポートだけ指定する
ブロードキャスト,マルチキャスト用のフロー
を忘れずに
ただしS-MACは指定する必要がある（後述）

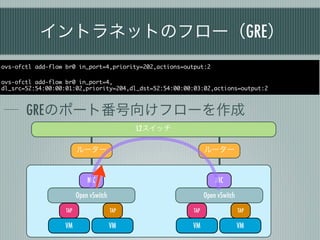

21. イントラネットのフロー（GRE）
ovs-ofctl add-flow br0 in_port=4,priority=202,actions=output:2
ovs-ofctl add-flow br0 in_port=4,
dl_src=52:54:00:00:01:02,priority=204,dl_dst=52:54:00:00:03:02,actions=output:2
GREのポート番号向けフローを作成
L2スイッチ
ルーター ルーター
NIC NIC
Open vSwitch Open vSwitch
TAP TAP TAP TAP
VM VM VM VM

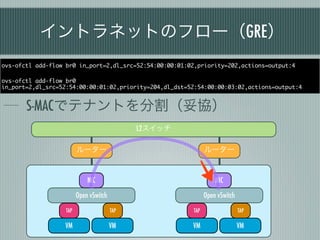

22. イントラネットのフロー（GRE）
ovs-ofctl add-flow br0 in_port=2,dl_src=52:54:00:00:01:02,priority=202,actions=output:4
ovs-ofctl add-flow br0
in_port=2,dl_src=52:54:00:00:01:02,priority=204,dl_dst=52:54:00:00:03:02,actions=output:4
S-MACでテナントを分割（妥協）
L2スイッチ
ルーター ルーター
NIC NIC
Open vSwitch Open vSwitch
TAP TAP TAP TAP
VM VM VM VM

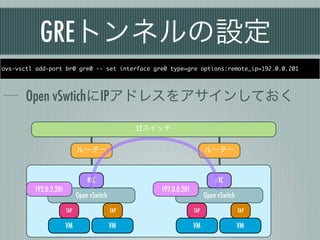

23. GREトンネルの設定
ovs-vsctl add-port br0 gre0 -- set interface gre0 type=gre options:remote_ip=192.0.0.201
Open vSwtichにIPアドレスをアサインしておく
L2スイッチ
ルーター ルーター
NIC NIC
192.0.2.201 192.0.0.201
Open vSwitch Open vSwitch
TAP TAP TAP TAP
VM VM VM VM

24. まとめ
OVSはフローを（MACテーブル）をすべて書か
なくてはダメ
GREは便利に使えそう。OVSの台数が増えた時
の管理が課題
フローをテンプレート化すればオペレーショ
ンはかなり楽になりそう

25. ところで・・・
フローコントローラーとIaaSデータベースの連
携ってどうなんでしょう？
OpenStack???

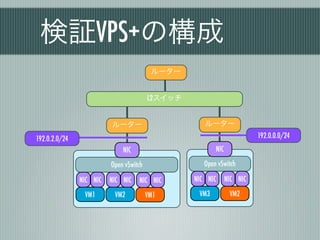

26. 検証VPS+の構成
ルーター
L2スイッチ
ルーター ルーター
192.0.2.0/24 192.0.0.0/24
NIC NIC
Open vSwitch Open vSwitch
NIC NIC NIC NIC NIC NIC NIC NIC NIC NIC
VM1 VM2 VM1 VM3 VM2

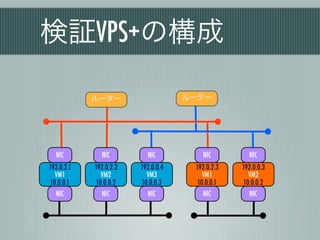

27. 検証VPS+の構成
ルーター ルーター
NIC NIC NIC NIC NIC
192.0.2.1 192.0.2.2 192.0.0.4 192.0.2.3 192.0.0.3
VM1 VM2 VM3 VM1 VM2
10.0.0.1 10.0.0.2 10.0.0.3 10.0.0.1 10.0.0.2
NIC NIC NIC NIC NIC

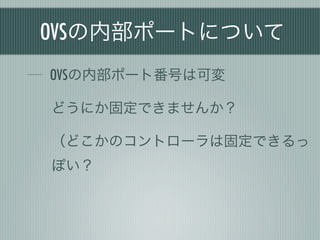

28. OVSの内部ポートについて
OVSの内部ポート番号は可変
どうにか固定できませんか？
（どこかのコントローラは固定できるっ
ぽい？

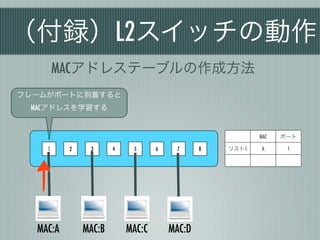

29. （付録）L2スイッチの動作
MACアドレステーブルの作成方法
フレームがポートに到着すると
MACアドレスを学習する
MAC ポート
１ 2 3 4 5 6 7 8 リスト1 A 1
MAC:A MAC:B MAC:C MAC:D

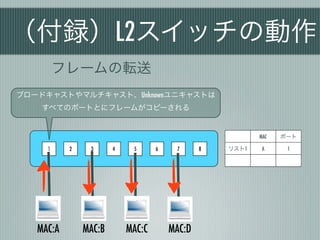

30. （付録）L2スイッチの動作
フレームの転送
ブロードキャストやマルチキャスト、Unknownユニキャストは
すべてのポートとにフレームがコピーされる
MAC ポート
１ 2 3 4 5 6 7 8 リスト1 A 1
MAC:A MAC:B MAC:C MAC:D

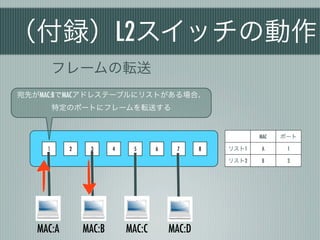

31. （付録）L2スイッチの動作
フレームの転送
宛先がMAC:BでMACアドレステーブルにリストがある場合、
特定のポートにフレームを転送する
MAC ポート
１ 2 3 4 5 6 7 8 リスト1 A 1
リスト2 B 3
MAC:A MAC:B MAC:C MAC:D
