1. Tremaでの Open vSwitch
Trema開発チーム
鈴木一哉 (@countone)
2012/4/7
Page 1

2. Agenda
▐ Tremaとは
▐ ネットワークエミュレーション
 機能概要
 使用例
 仮想スイッチ
 仮想ホスト
 仮想リンク
▐ まとめ
▐ おまけ : kernel-mode 版openvswitchとtremaを接続してみる
Page 2

3. Trema 概要
▐ Trema : C/Ruby でコントローラ開発をするためのフレームワーク
 開発が容易 : 洗練された API, テストのためのネットワークエミュ
レータ
 多くのサンプルアプリ
 GPLv2
Page 3

4. ネットワークエミュレーション機能概要
▐ 試験用の OpenFlow ネットワークを、開発マシン内に構築する機
能
 仮想スイッチ : openvswitch (userspace) を使用
 仮想ホスト : phost (trema original) を使用
 仮想リンク : Linux の Virtual ethernet device を使用
Page 4

5. 使用例
▐ ./trema run ./mycontroller.rb –c ./network.conf
network.conf
vswitch("sw1") { routing switch
datapath_id "0x1"
} trema
vswitch("sw2") {
datapath_id "0x2"
} host1 sw1 sw2 host2
vhost ("host1")
vhost ("host2")
link "host1", "sw1"
link "sw1", "sw2" 開発マシン内で動作
link "sw2", "host2"
Page 5

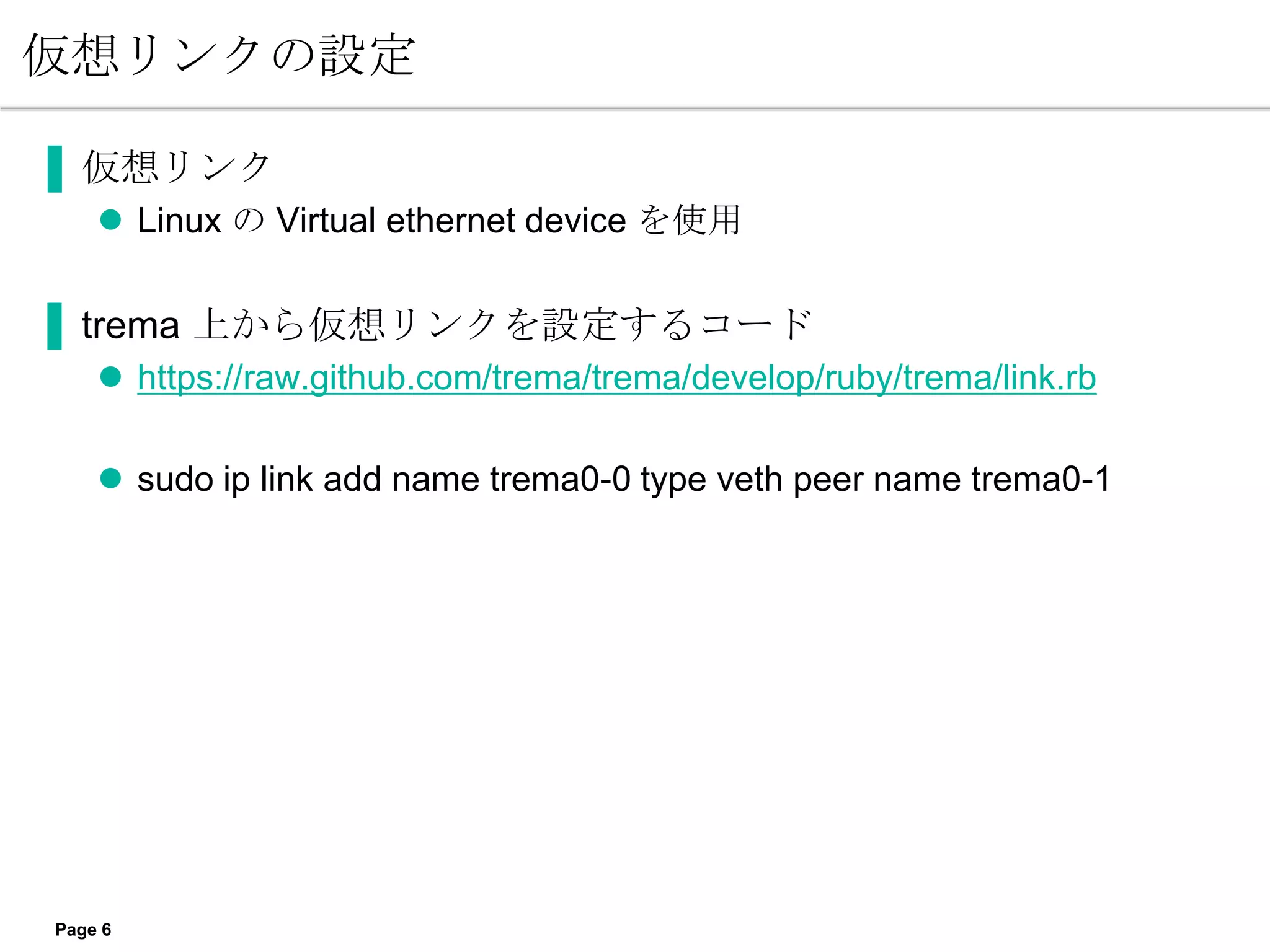

6. 仮想リンクの設定
▐ 仮想リンク
 Linux の Virtual ethernet device を使用
▐ trema 上から仮想リンクを設定するコード
 https://raw.github.com/trema/trema/develop/ruby/trema/link.rb
 sudo ip link add name trema0-0 type veth peer name trema0-1
Page 6

7. 仮想スイッチの起動
▐ 仮想スイッチ
 Userspace で動作する test-openflowd (ver 1.2.2) を使用
▐ trema から openvswitch を起動するコード
 https://raw.github.com/trema/trema/develop/ruby/trema/open-
vswitch.rb
 sudo ./test-openflowd netdev@ofs0 tcp:127.0.0.1:6633
--ports=trema0-0,trema1-0 --datapath-id=0000000000000001
--unixctl=/tmp/ofs0.ctl &
Page 7

8. 仮想ホストの起動
▐ 仮想ホスト
 Userspace で動作する仮想ホストデーモン phost (Trema 同梱) を使用
▐ Trema から phost を起動するコード
 https://raw.github.com/trema/trema/develop/ruby/trema/phost.rb
 sudo ./phost –i trema0-0 –D &
Page 8

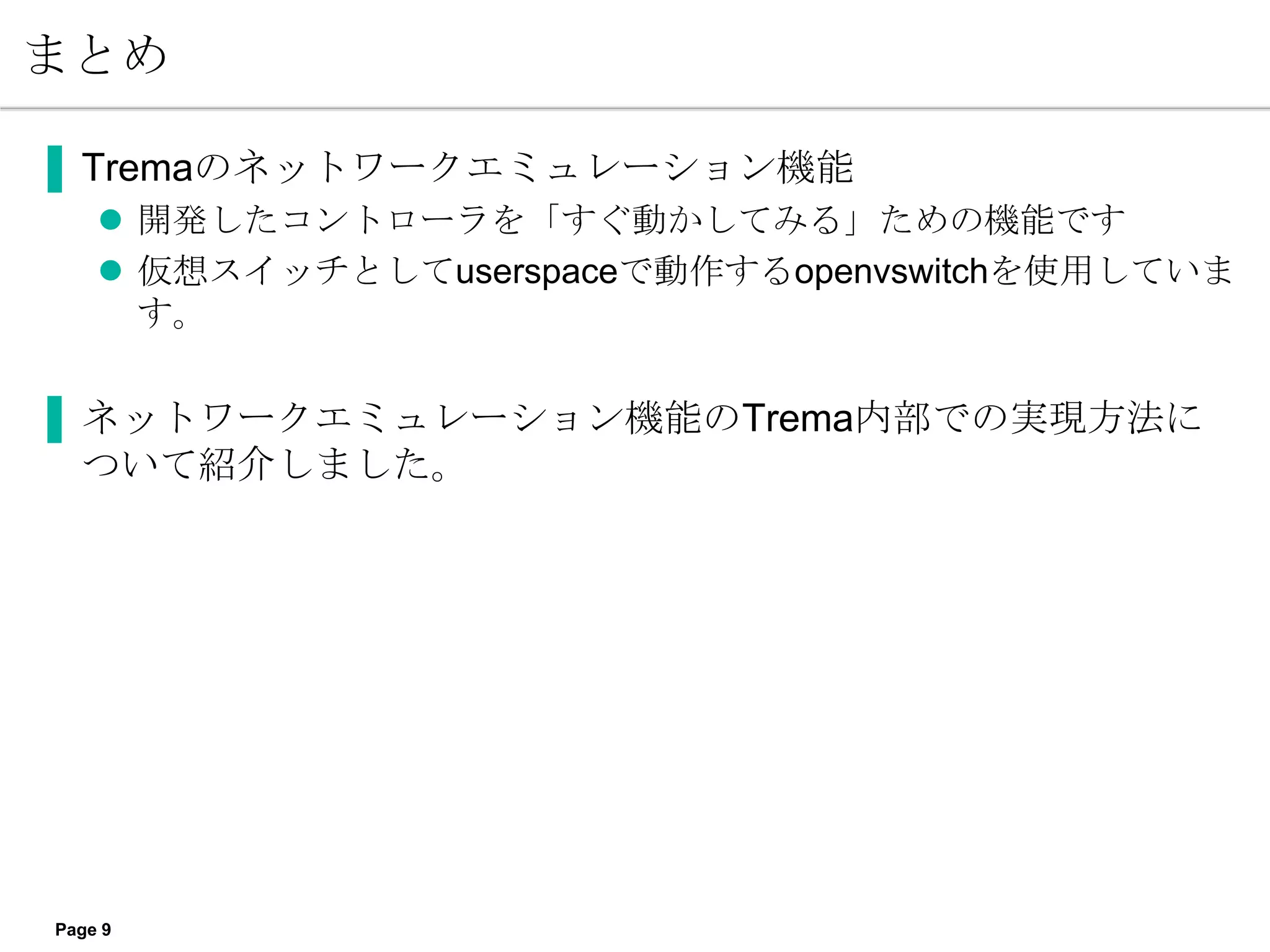

9. まとめ
▐ Tremaのネットワークエミュレーション機能
 開発したコントローラを「すぐ動かしてみる」ための機能です
 仮想スイッチとしてuserspaceで動作するopenvswitchを使用していま
す。
▐ ネットワークエミュレーション機能のTrema内部での実現方法に
ついて紹介しました。
Page 9

10. おまけ : kernel-mode 版openvswitchとtremaを接続してみる
routing switch
trema
Secure Channel
link0-1 link1-0
ofs0 ofs1
link0-0 link1-1
link2-1 link2-0
ofs2
Page 10

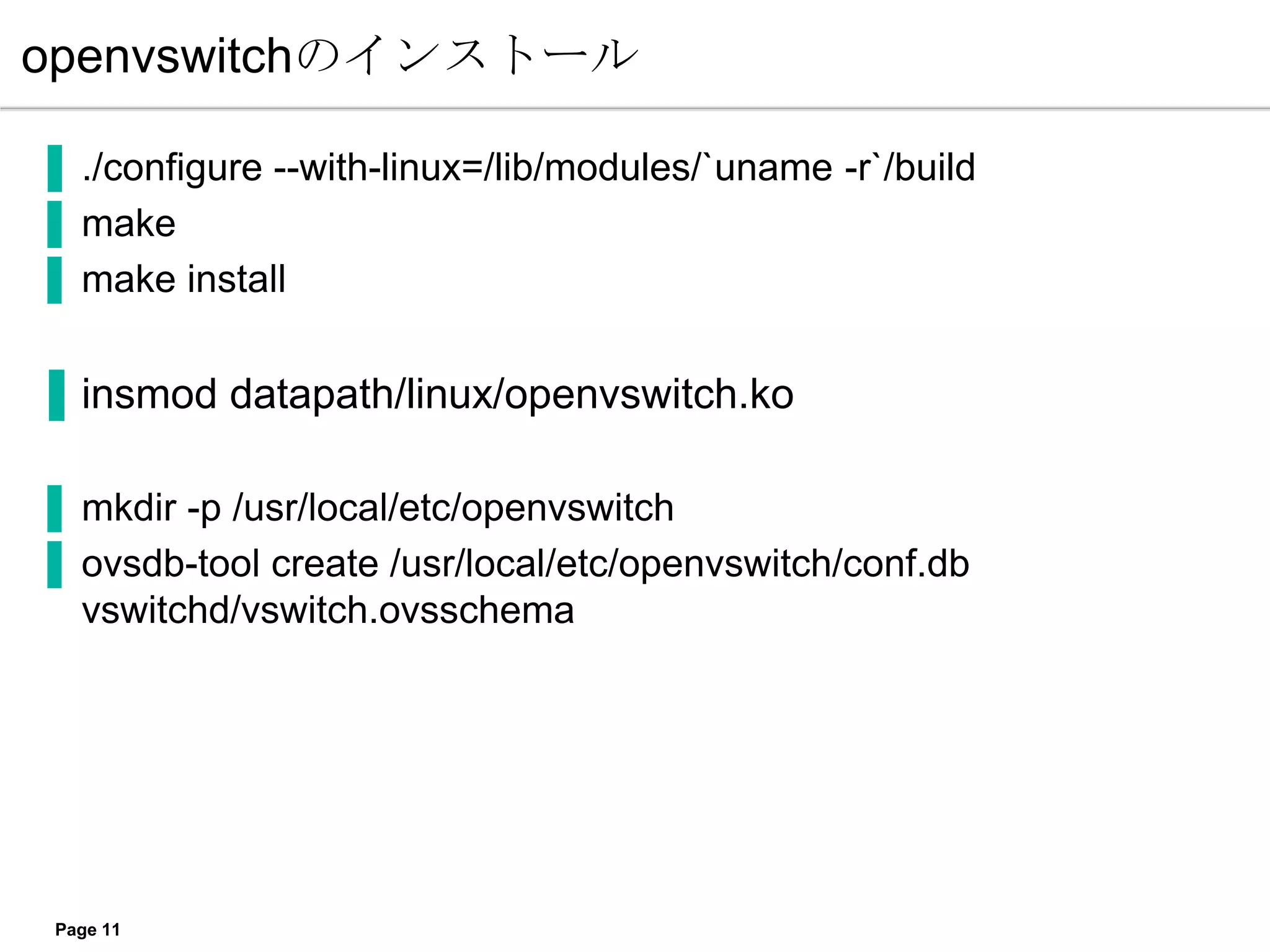

11. openvswitchのインストール
▐ ./configure --with-linux=/lib/modules/`uname -r`/build
▐ make
▐ make install
▐ insmod datapath/linux/openvswitch.ko
▐ mkdir -p /usr/local/etc/openvswitch
▐ ovsdb-tool create /usr/local/etc/openvswitch/conf.db
vswitchd/vswitch.ovsschema
Page 11

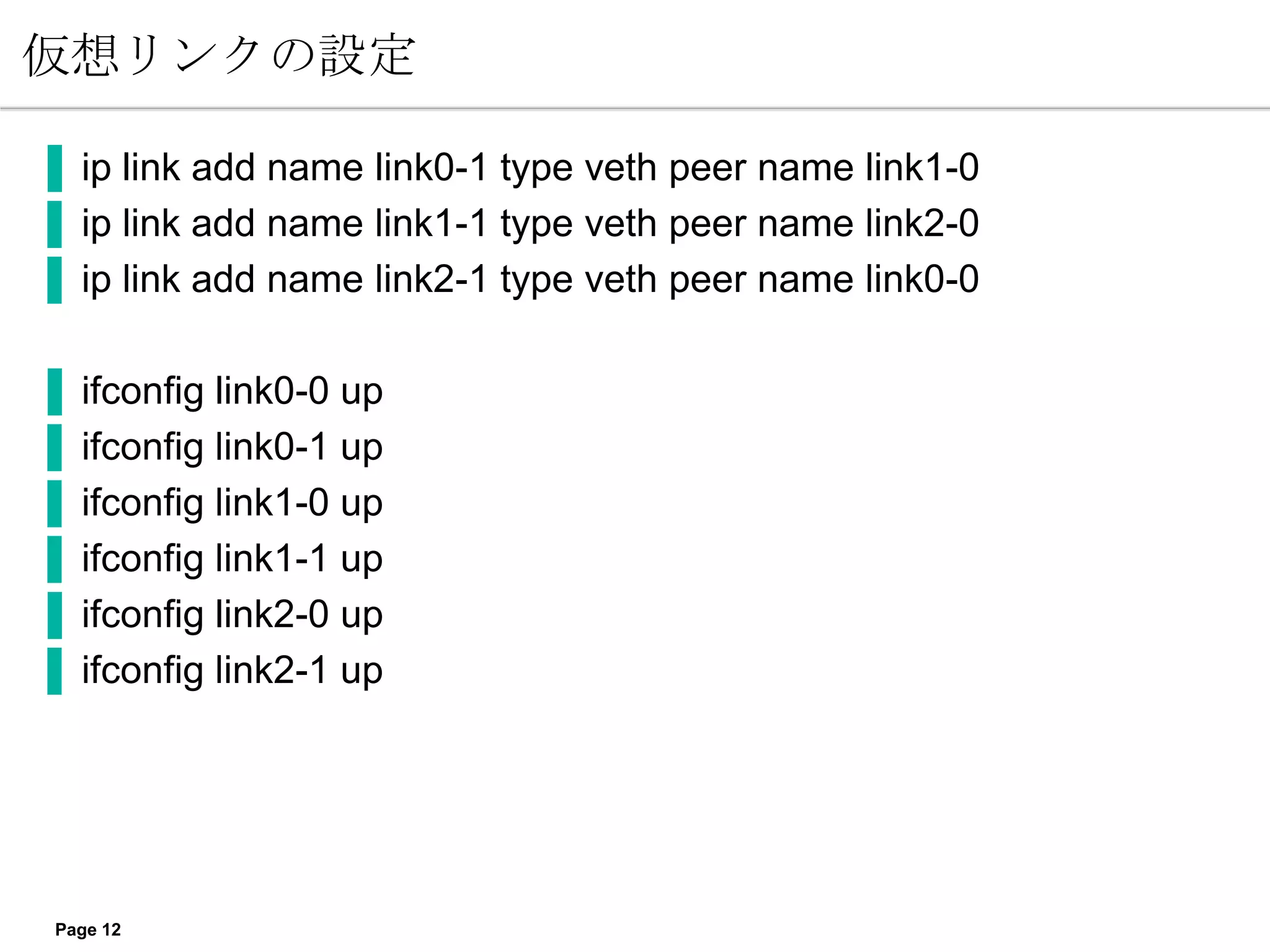

12. 仮想リンクの設定
▐ ip link add name link0-1 type veth peer name link1-0
▐ ip link add name link1-1 type veth peer name link2-0
▐ ip link add name link2-1 type veth peer name link0-0
▐ ifconfig link0-0 up
▐ ifconfig link0-1 up
▐ ifconfig link1-0 up
▐ ifconfig link1-1 up
▐ ifconfig link2-0 up
▐ ifconfig link2-1 up
Page 12

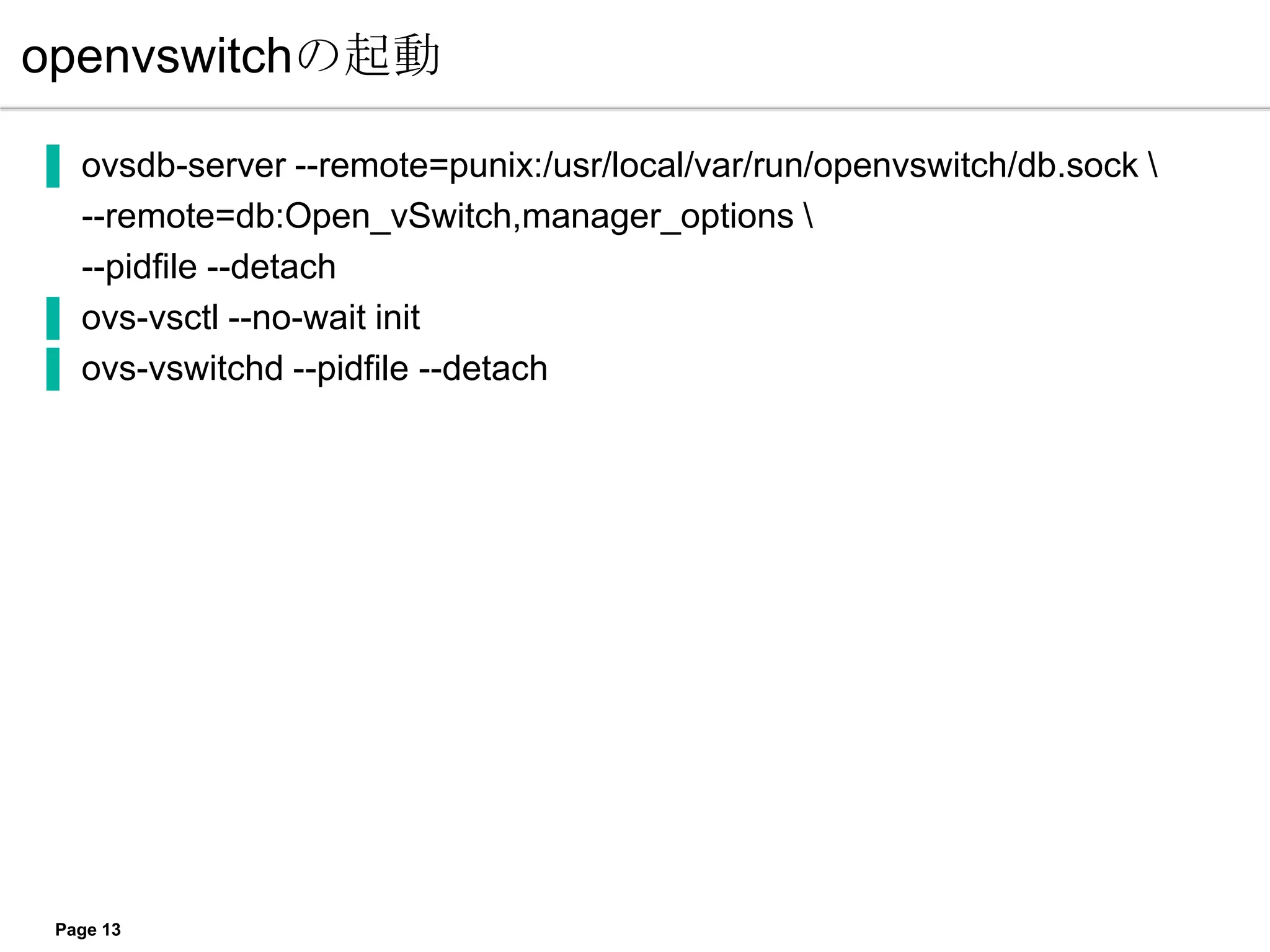

13. openvswitchの起動
▐ ovsdb-server --remote=punix:/usr/local/var/run/openvswitch/db.sock
--remote=db:Open_vSwitch,manager_options
--pidfile --detach
▐ ovs-vsctl --no-wait init
▐ ovs-vswitchd --pidfile --detach
Page 13

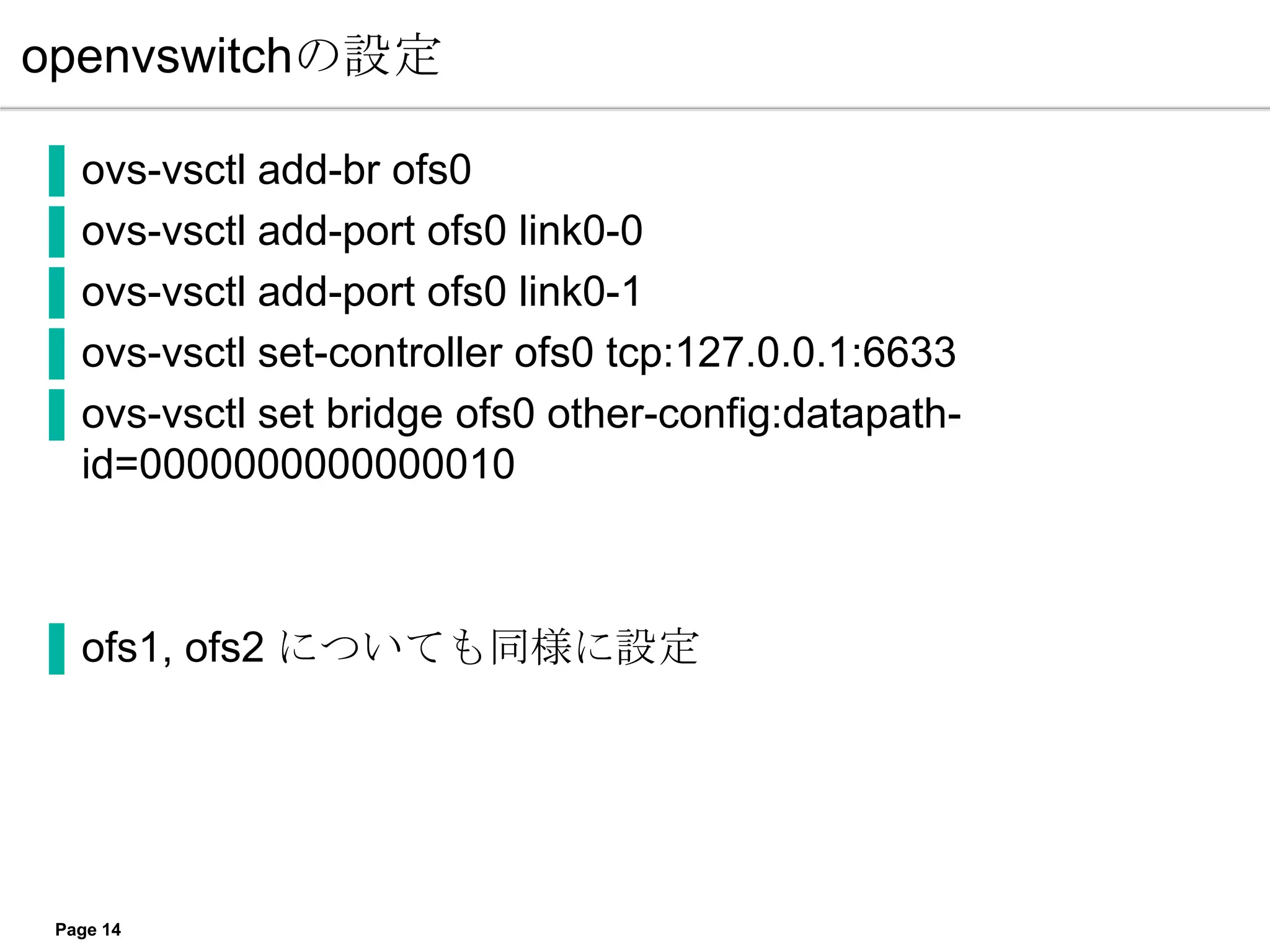

14. openvswitchの設定
▐ ovs-vsctl add-br ofs0
▐ ovs-vsctl add-port ofs0 link0-0
▐ ovs-vsctl add-port ofs0 link0-1
▐ ovs-vsctl set-controller ofs0 tcp:127.0.0.1:6633
▐ ovs-vsctl set bridge ofs0 other-config:datapath-
id=0000000000000010
▐ ofs1, ofs2 についても同様に設定
Page 14

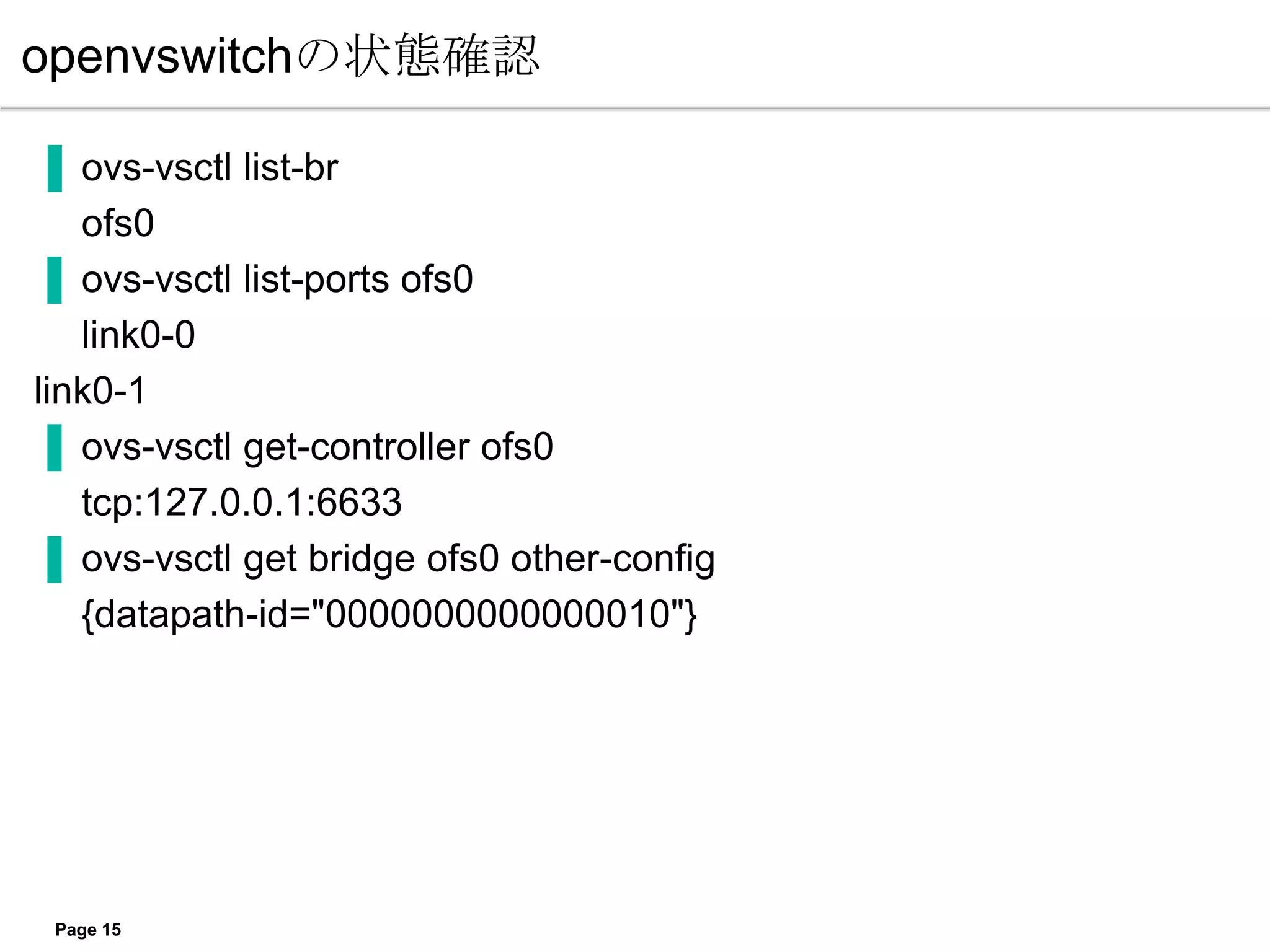

15. openvswitchの状態確認
▐ ovs-vsctl list-br
ofs0
▐ ovs-vsctl list-ports ofs0
link0-0
link0-1
▐ ovs-vsctl get-controller ofs0
tcp:127.0.0.1:6633
▐ ovs-vsctl get bridge ofs0 other-config
{datapath-id="0000000000000010"}
Page 15

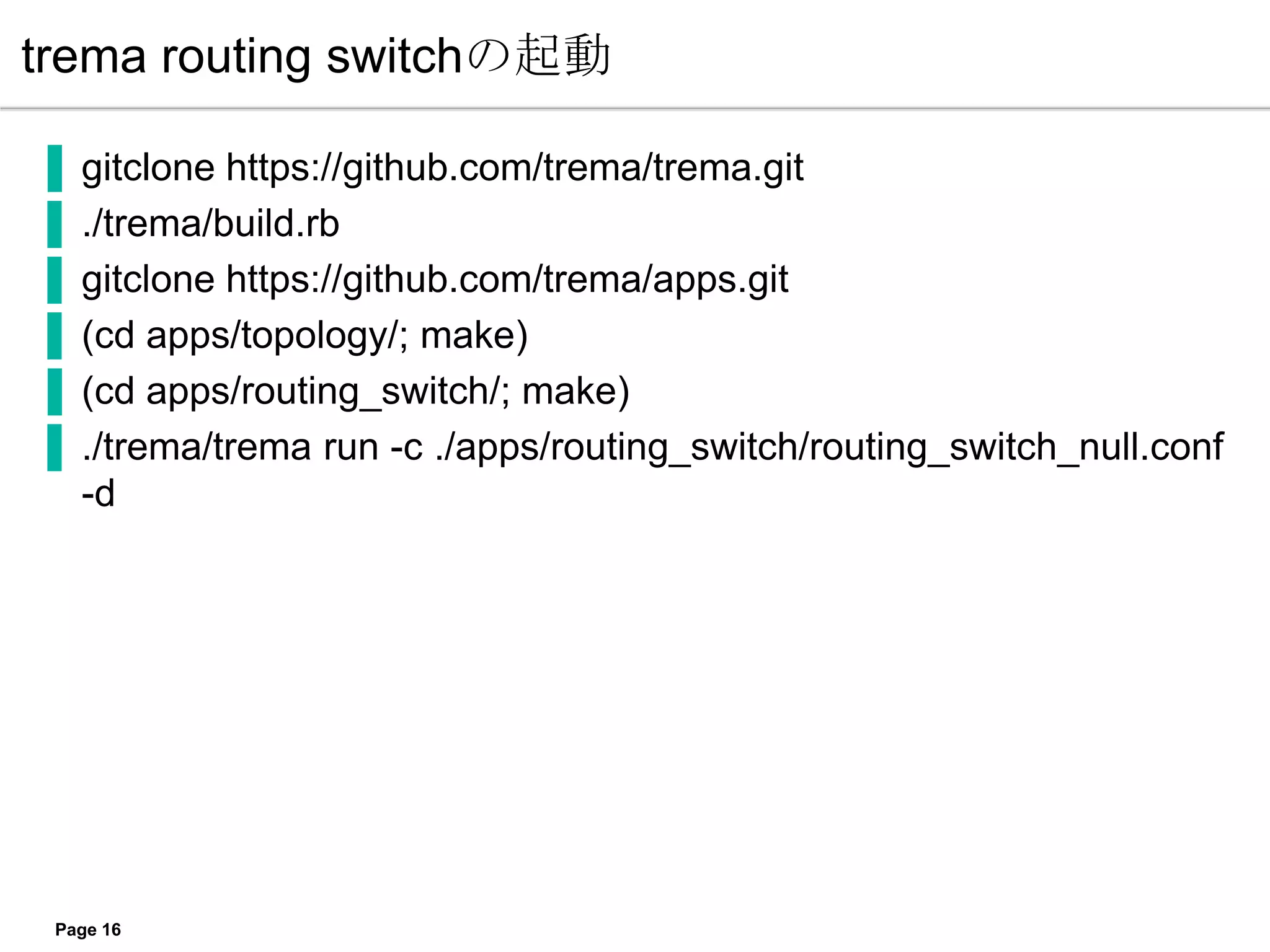

16. trema routing switchの起動
▐ gitclone https://github.com/trema/trema.git
▐ ./trema/build.rb
▐ gitclone https://github.com/trema/apps.git
▐ (cd apps/topology/; make)
▐ (cd apps/routing_switch/; make)
▐ ./trema/trema run -c ./apps/routing_switch/routing_switch_null.conf
-d
Page 16

17. Description の取得
▐ (cd apps/show_description/; make)
▐ TREMA_HOME=./trema ./apps/show_description/show_description
Manufacturer description: Nicira Networks, Inc.
Hardware description: Open vSwitch
Software description: 1.4.0
Serial number: None
Human readable description of datapath: None
Datapath ID: 0x10
Port no: 2(0x2)(Port up)
Hardware address: e6:26:c9:98:52:eb
Port name: link0-0
...
Page 17

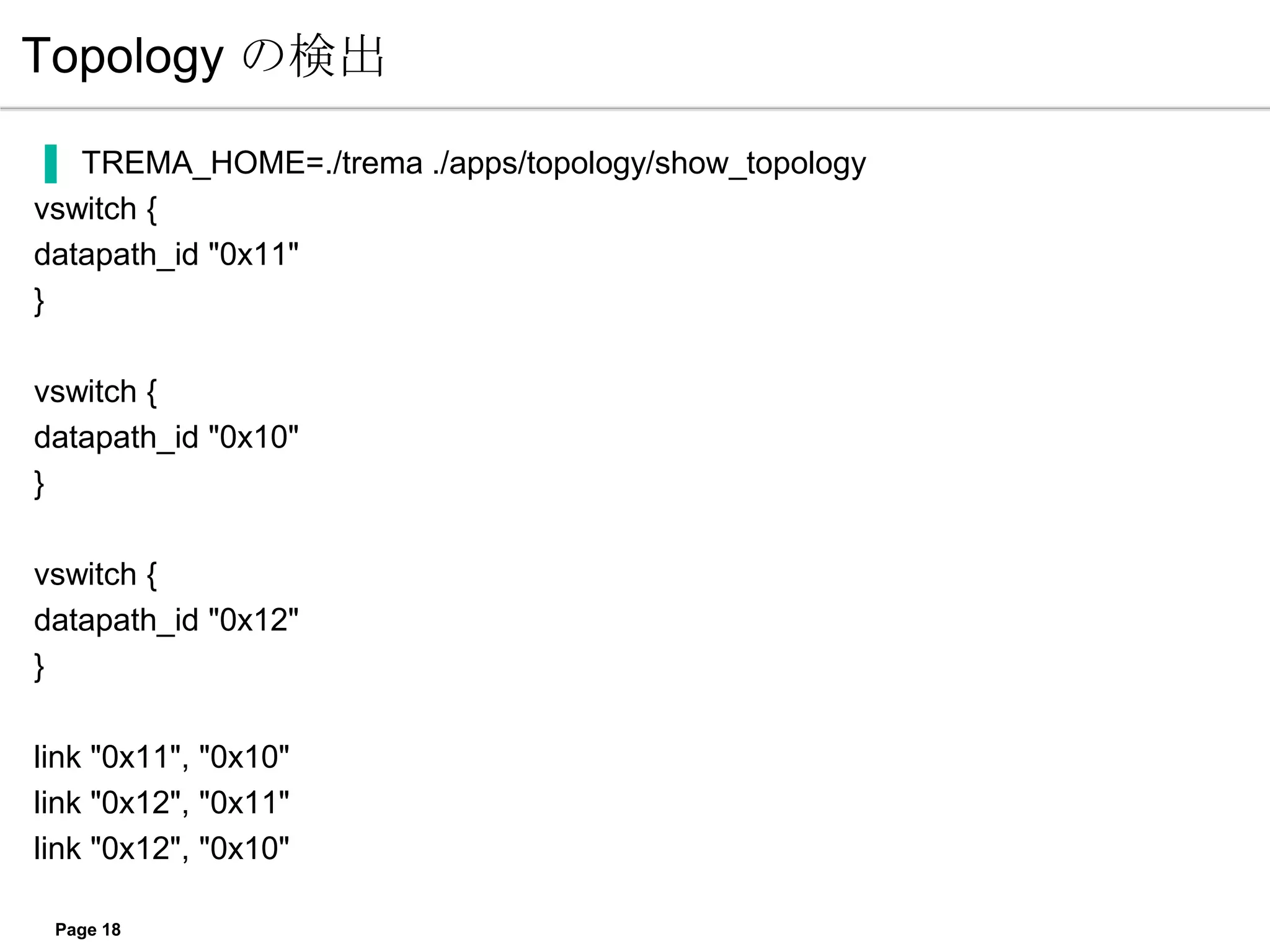

18. Topology の検出
▐ TREMA_HOME=./trema ./apps/topology/show_topology
vswitch {
datapath_id "0x11"
}
vswitch {
datapath_id "0x10"
}
vswitch {
datapath_id "0x12"
}
link "0x11", "0x10"
link "0x12", "0x11"
link "0x12", "0x10"
Page 18
