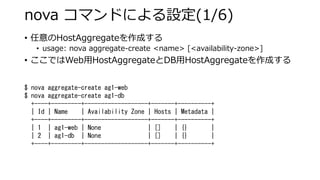

![nova コマンドによる設定(1/6)
•
任意のHostAggregateを作成する
•
usage: nova aggregate-create <name> [<availability-zone>]
•
ここではWeb用HostAggregateとDB用HostAggregateを作成する
$ nova aggregate-create ag1-web
$ nova aggregate-create ag1-db
+----+---------+-------------------+-------+----------+
| Id | Name | Availability Zone | Hosts | Metadata |
+----+---------+-------------------+-------+----------+
| 1 | ag1-web | None | [] | {} |
| 2 | ag1-db | None | [] | {} |
+----+---------+-------------------+-------+----------+](https://image.slidesharecdn.com/availabilityzonehostaggrigate-140911025925-phpapp02/85/AvailabilityZone-HostAggregate-13-320.jpg)

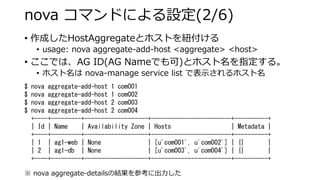

![nova コマンドによる設定(2/6)
•
作成したHostAggregateとホストを紐付ける
•
usage: nova aggregate-add-host <aggregate> <host>
•
ここでは、AG ID(AGNameでも可)とホスト名を指定する。
•
ホスト名はnova-manage service list で表示されるホスト名
$ nova aggregate-add-host 1 com001
$ nova aggregate-add-host 1 com002
$ nova aggregate-add-host 2 com003
$ nova aggregate-add-host 2 com004
+----+---------+-------------------+------------------------+----------+
| Id | Name | Availability Zone | Hosts | Metadata |
+----+---------+-------------------+------------------------+----------+
| 1 | ag1-web | None | [u'com001', u'com002'] | {} |
| 2 | ag1-db | None | [u'com003', u'com004'] | {} |
+----+---------+-------------------+------------------------+----------+
※ nova aggregate-detailsの結果を参考に出力した](https://image.slidesharecdn.com/availabilityzonehostaggrigate-140911025925-phpapp02/85/AvailabilityZone-HostAggregate-14-320.jpg)
![nova コマンドによる設定(3/6)
•
HostAggregateを識別するためのメタデータを設定する
•
usage: nova aggregate-set-metadata <aggregate> <key=value> [<key=value> ...]
$ nova aggregate-set-metadata 1 web=true
$ nova aggregate-set-metadata 2 db=true
Aggregate 2 has been successfully updated.
+----+---------+-------------------+------------------------+-------------------+
| Id | Name | Availability Zone | Hosts | Metadata |
+----+---------+-------------------+------------------------+-------------------+
| 1 | ag1-web | None | [u'com001', u'com002'] | {u'web': u'true'} |
| 2 | ag1-db | None | [u'com003', u'com004'] | {u'db': u'true'} |
+----+---------+-------------------+------------------------+-------------------+](https://image.slidesharecdn.com/availabilityzonehostaggrigate-140911025925-phpapp02/85/AvailabilityZone-HostAggregate-15-320.jpg)
![nova コマンドによる設定(4/6)
•
HostAggregateの詳細情報を表示する
•
usage: nova aggregate-details <aggregate>
$ nova aggregate-details ag1-web
$ nova aggregate-details ag1-db
+----+---------+-------------------+------------------------+-------------------+
| Id | Name | Availability Zone | Hosts | Metadata |
+----+---------+-------------------+------------------------+-------------------+
| 1 | ag1-web | None | [u'com001', u'com002'] | {u'web': u'true'} |
| 2 | ag1-db | None | [u'com003', u'com004'] | {u'db': u'true'} |
+----+---------+-------------------+------------------------+-------------------+
※出力をまとめている。実際は指定したHostAggregateのみを表示する。](https://image.slidesharecdn.com/availabilityzonehostaggrigate-140911025925-phpapp02/85/AvailabilityZone-HostAggregate-16-320.jpg)
![nova コマンドによる設定(5/6)
•
HostAggregate用のFlavorを作成する
•
usage: nova flavor-create [--ephemeral <ephemeral>] [--swap <swap>] [--rxtx-factor <factor>] [--is-public <is-public>] <name> <id> <ram> <disk> <vcpus>](https://image.slidesharecdn.com/availabilityzonehostaggrigate-140911025925-phpapp02/85/AvailabilityZone-HostAggregate-17-320.jpg)
![nova コマンドによる設定(6/6)
•
作成したHostAggregateとFlavorを関連付ける。
•
AG:メタデータとFlavorのキー同士を関連付けることができる。
•
usage: nova flavor-key <flavor> <action> <key=value> [<key=value> ...]
•
Flavorを選択すると同時に定義したHostAggregateを利用する ように設定を行う。
•
Flavorにkeyをセットすることで、ユーザがFlavorを指定するだけで事 前に定義したHostAggregateが自動的に選択されるようになる。
•
このkeyはHostAggregateのメタデータと比較が行われる。
$ nova flavor-key 6 set web=true
$ nova flavor-key 7 set db=true](https://image.slidesharecdn.com/availabilityzonehostaggrigate-140911025925-phpapp02/85/AvailabilityZone-HostAggregate-19-320.jpg)
![nova コマンドによる設定(1/2)
•
AvailabilityZoneを定義する
•
usage: nova aggregate-create <name> [<availability-zone>]
•
HostAggregate作成時、HostAggregate名とあわせて AvailabilityZone名を指定することでAvailabilityZoneが作成される。
•
AvailabilityZoneの作成にaggregate-createを利用しているが、 これはAvailabilityZoneの機能がHostAggregateに統合された ためである。](https://image.slidesharecdn.com/availabilityzonehostaggrigate-140911025925-phpapp02/85/AvailabilityZone-HostAggregate-29-320.jpg)

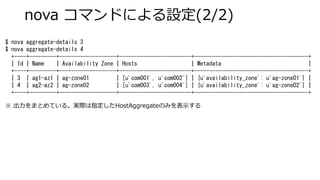

![nova コマンドによる設定(2/2)
$ nova aggregate-details 3
$ nova aggregate-details 4
+----+---------+-------------------+------------------------+--------------------------------------+
| Id | Name | Availability Zone | Hosts | Metadata |
+----+---------+-------------------+------------------------+--------------------------------------+
| 3 | ag1-az1 | ag-zone01 | [u'com001', u'com002'] | {u'availability_zone': u'ag-zone01'} |
| 4 | ag2-az2 | ag-zone02 | [u'com003', u'com004'] | {u'availability_zone': u'ag-zone02'} |
+----+---------+-------------------+------------------------+--------------------------------------+
※出力をまとめている。実際は指定したHostAggregateのみを表示する](https://image.slidesharecdn.com/availabilityzonehostaggrigate-140911025925-phpapp02/85/AvailabilityZone-HostAggregate-32-320.jpg)

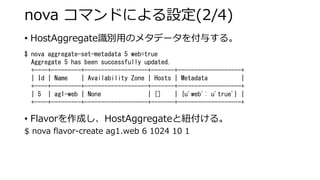

![nova コマンドによる設定(2/4)
•
HostAggregate識別用のメタデータを付与する。
•
Flavorを作成し、HostAggregateと紐付ける。
$ nova aggregate-set-metadata 5 web=true
Aggregate 5 has been successfully updated.
+----+---------+-------------------+-------+-------------------+
| Id | Name | Availability Zone | Hosts | Metadata |
+----+---------+-------------------+-------+-------------------+
| 5 | ag1-web | None | [] | {u'web': u'true'} |
+----+---------+-------------------+-------+-------------------+
$ nova flavor-create ag1.web 6 1024 10 1](https://image.slidesharecdn.com/availabilityzonehostaggrigate-140911025925-phpapp02/85/AvailabilityZone-HostAggregate-40-320.jpg)
![nova コマンドによる設定(3/4)
•
HostAggregateの状態を確認する。
$ nova aggregate-details 5
$ nova aggregate-details 6
$ nova aggregate-details 7
+----+----------+-------------------+-------+--------------------------------------+
| Id | Name | Availability Zone | Hosts | Metadata |
+----+----------+-------------------+-------+--------------------------------------+
| 5 | ag1-web | None | [] | {u'web': u'true'} |
| 6 | ag1-az01 | ag-zone01 | [] | {u'availability_zone': u'ag-zone01'} |
| 7 | ag2-az02 | ag-zone02 | [] | {u'availability_zone': u'ag-zone02'} |
+----+----------+-------------------+-------+--------------------------------------+
※出力をまとめている。実際は指定したHostAggregateのみを表示する](https://image.slidesharecdn.com/availabilityzonehostaggrigate-140911025925-phpapp02/85/AvailabilityZone-HostAggregate-41-320.jpg)
![nova コマンドによる設定(4/4)
$ nova aggregate-details 5
$ nova aggregate-details 6
$ nova aggregate-details 7
+----+----------+-------------------+----------------------------------------------+--------------- -----------------------+
| Id | Name | Availability Zone | Hosts | Metadata |
+----+----------+-------------------+----------------------------------------------+--------------- -----------------------+
| 5 | ag1-web | None | [u'com001', u'com002', u'com003', u'com004'] | {u'web': u'true'} |
| 6 | ag1-az01 | ag-zone01 | [u'com001', u'com002'] | {u'availability_zone': u'ag-zone01'} |
| 7 | ag2-az02 | ag-zone02 | [u'com003', u'com004'] | {u'availability_zone': u'ag-zone02'} |
+----+----------+-------------------+----------------------------------------------+--------------- -----------------------+](https://image.slidesharecdn.com/availabilityzonehostaggrigate-140911025925-phpapp02/85/AvailabilityZone-HostAggregate-43-320.jpg)
![ボリュームの作成
•
cinder create の際、アベイラビリティゾーンを指定すること で狙ったゾーンに対してボリューム作成をすることができる。
$ cinder create --availability-zone vol0011
$ cinder show 7775727e-8ee5-417f-91a5-f680d2b2ff34
+---------------------+--------------------------------------+
| Property | Value |
+---------------------+--------------------------------------+
| attachments | [] |
| availability_zone| vol001|
|～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～|
| id | 7775727e-8ee5-417f-91a5-f680d2b2ff34 |
| metadata | {} |
| size | 1 |
|～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～|
| status | available |
| volume_type| None |
+---------------------+--------------------------------------+](https://image.slidesharecdn.com/availabilityzonehostaggrigate-140911025925-phpapp02/85/AvailabilityZone-HostAggregate-50-320.jpg)
![Nova・CinderのAvailabiltyZone連携
•
cidner_cross_az_attache=falseの場合
•
それぞれのAvailabilityZoneを評価し、ゾーンが異なる場合はエラーとなる。
•
[Wed Aug 06 07:43:19.809457 2014] [:error] [pid1647:tid 140731145422592] Recoverable error: Invalid volume: Instance and volume not in same availability_zone(HTTP 400) (Request-ID: req-f8dba15b-6617-4500-ba3c-089c41154943)
Zone01
Zone02
Zone01
Zone02
Nova
Cinder
Attach](https://image.slidesharecdn.com/availabilityzonehostaggrigate-140911025925-phpapp02/85/AvailabilityZone-HostAggregate-55-320.jpg)
More Related Content
Similar to AvailabilityZoneとHostAggregate
AvailabilityZoneとHostAggregate
- 1.
- 2. はじめに • 本資料作成にあたり日本OpenStackユーザ会会長中島倫明様の資料を参考にさせていただきました。ありがとうございまし た。 •http://www.slideshare.net/irix_jp/josug-13thstudyregionandazahcells-v2 • 本資料はHavana時点での検証をまとめたものです。Icehouse, Junoでは 本内容と動作・仕様が異なる場合があります。 • 分散環境の対象はAvailabilityZone, HostAggregateのみとし、Region, Cellについて対象外としています。
- 3. もくじ • OpenStackにおける分散環境の区分 • AvailabiltyZoneとHostAggregateの概要 • Novaの設定 • HostAggregateの利用方法 • AvailabilityZoneの利用方法 • AvailabilityZoneをまたがるHostAggregateの利用方法 • CinderにおけるAvailabilityZone • Nova・CinderのAvailabiltyZone連携 • 未検証の事項について • 今後期待する機能
- 4. OpenStackにおける分散環境の区分 1. OpenStackそのものの分散 • 複数のOpenStackが別サイトで存在する。 • コンピュートをはじめ、ネットワーク、イメージ共有、認証、 AMQP、データベースなどが分散される。 • Region やCell 2. 仮想マシンの分散 • ネットワーク、認証、AMQP、データベースはそのままに、 コンピュートだけが分散される。 • 分散の対象はコンピュートノード • Availability Zone (AZ) やHost Aggregate (AG) • 主にNovaに実装された機能 対象
- 5. RegionOne RegionTwo ・Nova ・Glance ・Keystone など ・MySQL ・RabbitMQ ・Memcached Shared Nothing TopCell nova-api Glance Keystone nova-cell DB Child Cells1 AMQP nova-cell Child Cells2 AMQP Grandchild Cells AMQP DB AMQP DB nova- scheduler AZ1 AZ2 compute compute compute compute compute compute compute compute AG1 AG3 AG2
- 6. AvailabiltyZoneの概要 • 管理者が明示的に指定する • ユーザは定義済みのAZを利用し、仮想マシンの配置先を指定する。 • OpenStackクラスタ(リージョン)内での仮想マシンの配置を ユーザが選択できるようにする。 • 例えば、ラック単位、フロア単位、データセンター単位 3F (AZ3) 2F (AZ2) 第2DC RACK1 (AZ22A) 第2DC RACK2 (AZ22B)
- 7. HostAggregateの概要 • 管理者が明示的に指定する。 • リージョン内で仮想マシンの配置に法則を与える。 • どのマシンに配置するかをユーザは意識をしない。 • インスタンスタイプを決めるだけで良い。 • 例えば、「チープなサーバ群とハイスペックなサーバ群の分割」 や「ハイパーバイザでの分割」 AG1 AG2 AG3 KVM: ロースペック KVM: ハイペック VMWare
- 8. Novaの設定 • AvailabilityZibe,HostAggregateはどちらもスケジューラを利用する。 • スケジューラのフィルタを設定することで利用可能になる。 • nova.conf内、scheduler_default_filtersを設定 • 初期値 • 変更 • 初期値のComputeCapabilitiesFilterを指定しているとHostAggregate設定 時エラーとなる。 scheduler_default_filters=RetryFilter,RamFilter,ComputeFilter,ComputeCapabilitiesFilter,ImagePropertiesFilter,AvailabilityZoneFilter scheduler_default_filters=RetryFilter,RamFilter,ComputeFilter,ImagePropertiesFilter,AvailabilityZoneFilter,AggregateInstanceExtraSpecsFilter
- 9. Novaの設定 • nova.conf内でAvailabilityZone,HostAggregateの設定に関わる オプションは以下の通り パラメータ 初期値 説明 internal_service_availability_zone internal インターナルサービスのデフォルトゾーン nova-consoleauthなどのデフォルトゾーン名 default_availability_zone nova コンピュートノードのデフォルトゾーン名 default_schedule_zone (なし) ゾーンを指定していない場合に指定されるゾーン名 nova boot 時、ゾーンを指定しなければこのゾーンが 利用される ゾーンが複数ある場合、ゾーン名を指定しないとエ ラーになる cinder_cross_az_attach true コンピュートノードが所属するゾーンとcinder- volumeが所属するゾーンが異なった場合、Attache を許可/拒否する true:Attacheを許可する false: Attacheを拒否する
- 10.
- 11. HostAggregateの利用 • HostAggregateを利用するためのコマンドについて解説を行う。 • 全ての操作はadmin roleを持ったユーザで行う。 • 一般ユーザは設定・参照を行えない。 $ nova aggregate-list ERROR: Policy doesn‘t allow compute_extension:aggregatesto be performed. (HTTP 403) (Request-ID: req-c56d3e53-231c-41d3-8a4c-80d8a1cb48aa) $ nova aggregate-list +----+---------+-------------------+ | Id | Name | Availability Zone | +----+---------+-------------------+ | 1 | ag1-web | None | +----+---------+-------------------+ 一般 admin

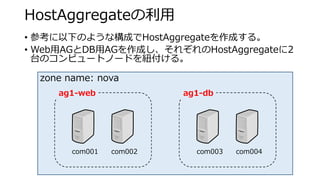

- 12. zone name: nova HostAggregateの利用 • 参考に以下のような構成でHostAggregateを作成する。 • Web用AGとDB用AGを作成し、それぞれのHostAggregateに2 台のコンピュートノードを紐付ける。 ag1-web ag1-db com001 com002 com003 com004
- 13. nova コマンドによる設定(1/6) • 任意のHostAggregateを作成する • usage: nova aggregate-create <name> [<availability-zone>] • ここではWeb用HostAggregateとDB用HostAggregateを作成する $ nova aggregate-create ag1-web $ nova aggregate-create ag1-db +----+---------+-------------------+-------+----------+ | Id | Name | Availability Zone | Hosts | Metadata | +----+---------+-------------------+-------+----------+ | 1 | ag1-web | None | [] | {} | | 2 | ag1-db | None | [] | {} | +----+---------+-------------------+-------+----------+
- 14. nova コマンドによる設定(2/6) • 作成したHostAggregateとホストを紐付ける • usage: nova aggregate-add-host <aggregate> <host> • ここでは、AG ID(AGNameでも可)とホスト名を指定する。 • ホスト名はnova-manage service list で表示されるホスト名 $ nova aggregate-add-host 1 com001 $ nova aggregate-add-host 1 com002 $ nova aggregate-add-host 2 com003 $ nova aggregate-add-host 2 com004 +----+---------+-------------------+------------------------+----------+ | Id | Name | Availability Zone | Hosts | Metadata | +----+---------+-------------------+------------------------+----------+ | 1 | ag1-web | None | [u'com001', u'com002'] | {} | | 2 | ag1-db | None | [u'com003', u'com004'] | {} | +----+---------+-------------------+------------------------+----------+ ※ nova aggregate-detailsの結果を参考に出力した
- 15. nova コマンドによる設定(3/6) • HostAggregateを識別するためのメタデータを設定する • usage: nova aggregate-set-metadata <aggregate> <key=value> [<key=value> ...] $ nova aggregate-set-metadata 1 web=true $ nova aggregate-set-metadata 2 db=true Aggregate 2 has been successfully updated. +----+---------+-------------------+------------------------+-------------------+ | Id | Name | Availability Zone | Hosts | Metadata | +----+---------+-------------------+------------------------+-------------------+ | 1 | ag1-web | None | [u'com001', u'com002'] | {u'web': u'true'} | | 2 | ag1-db | None | [u'com003', u'com004'] | {u'db': u'true'} | +----+---------+-------------------+------------------------+-------------------+
- 16. nova コマンドによる設定(4/6) • HostAggregateの詳細情報を表示する • usage: nova aggregate-details <aggregate> $ nova aggregate-details ag1-web $ nova aggregate-details ag1-db +----+---------+-------------------+------------------------+-------------------+ | Id | Name | Availability Zone | Hosts | Metadata | +----+---------+-------------------+------------------------+-------------------+ | 1 | ag1-web | None | [u'com001', u'com002'] | {u'web': u'true'} | | 2 | ag1-db | None | [u'com003', u'com004'] | {u'db': u'true'} | +----+---------+-------------------+------------------------+-------------------+ ※出力をまとめている。実際は指定したHostAggregateのみを表示する。
- 17. nova コマンドによる設定(5/6) • HostAggregate用のFlavorを作成する • usage: nova flavor-create [--ephemeral <ephemeral>] [--swap <swap>] [--rxtx-factor <factor>] [--is-public <is-public>] <name> <id> <ram> <disk> <vcpus>
- 18. nova コマンドによる設定(5/6) $nova flavor-create ag1.web 6 1024 10 1 $ nova flavor-create ag1.db 7 1024 20 1 +----+---------+-----------+------+-----------+------+-------+-------------+-----------+ | ID | Name | Memory_MB| Disk | Ephemeral | Swap | VCPUs | RXTX_Factor| Is_Public| +----+---------+-----------+------+-----------+------+-------+-------------+-----------+ | 6 | ag1.web | 1024 | 10 | 0 | | 1 | 1.0 | True | | 7 | ag1.db | 1024 | 20 | 0 | | 1 | 1.0 | True | +----+---------+-----------+------+-----------+------+-------+-------------+-----------+ $ nova flavor-list +----+-----------+-----------+------+-----------+------+-------+-------------+-----------+ | ID | Name | Memory_MB| Disk | Ephemeral | Swap | VCPUs | RXTX_Factor| Is_Public| +----+-----------+-----------+------+-----------+------+-------+-------------+-----------+ | 1 | m1.tiny | 512 | 1 | 0 | | 1 | 1.0 | True | |～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～| | 6 | ag1.web | 1024 | 10 | 0 | | 1 | 1.0 | True | | 7 | ag1.db | 1024 | 20 | 0 | | 1 | 1.0 | True | +----+-----------+-----------+------+-----------+------+-------+-------------+-----------+
- 19. nova コマンドによる設定(6/6) • 作成したHostAggregateとFlavorを関連付ける。 • AG:メタデータとFlavorのキー同士を関連付けることができる。 • usage: nova flavor-key <flavor> <action> <key=value> [<key=value> ...] • Flavorを選択すると同時に定義したHostAggregateを利用する ように設定を行う。 • Flavorにkeyをセットすることで、ユーザがFlavorを指定するだけで事 前に定義したHostAggregateが自動的に選択されるようになる。 • このkeyはHostAggregateのメタデータと比較が行われる。 $ nova flavor-key 6 set web=true $ nova flavor-key 7 set db=true
- 20. nova コマンドによる設定(6/6) $nova flavor-show 6 +----------------------------+-------------------+ | Property | Value | +----------------------------+-------------------+ | name | ag1.web | | ram | 1024 | | OS-FLV-DISABLED:disabled| False | | vcpus| 1 | | extra_specs| {u'web': u'true'} | | swap | | | os-flavor-access:is_public| True | | rxtx_factor| 1.0 | | OS-FLV-EXT-DATA:ephemeral| 0 | | disk | 10 | | id | 6 | +----------------------------+-------------------+ $ nova flavor-show 7 +----------------------------+-------------------+ | Property | Value | +----------------------------+-------------------+ | name | ag1.db | | ram | 1024 | | OS-FLV-DISABLED:disabled| False | | vcpus| 1 | | extra_specs| {u'db': u'true'} | | swap | | | os-flavor-access:is_public| True | | rxtx_factor| 1.0 | | OS-FLV-EXT-DATA:ephemeral| 0 | | disk | 20 | | id | 7 | +----------------------------+-------------------+
- 21. インスタンスの起動 • 作成したFlavorを指定することで任意のHostAggregateを指定できるようになる。 • ただし、ユーザからはHostAggregate(起動させるコンピュー トノード)を意識することはできず、あくまでFlavorを選択して いるだけに過ぎない。 $ nova boot --flavor ag1.web--image IMAGE_UUID --num-instances 10 --security-groups default --nicNW_UUID cirros $ sudo nova-manage vm list 2> /dev/null instance node type state cirros-afa67382-7fc2-43b8-afbd-e2c42f972a96 com002 ag1.webactive cirros-dabf3e5c-e501-4c3a-98f8-24ea13711a3a com001 ag1.webactive cirros-dd5441e6-2e66-4dca-8fb4-77552a8a37a8 com002 ag1.webactive (省略) ・・・ ・・・ ・・・
- 22. nova コマンドによる設定(参考) • 作成したHostAggregateを削除する。 • usage: nova aggregate-remove-host <aggregate> <host> • 以下の順番でHostAggregateに関係する設定を削除する 1. Flavor削除する 2. HostAggregateとホストの関連付けを解除する 3. HostAggregate削除する
- 23.
- 24. AailabilityZoneの利用 • AvailabilityZoneを利用するためのコマンドについて解説を行う。 • 設定は管理者権限を持つユーザで行う。 • 一般ユーザは一部の情報について参照だけが行える。 • AvailabilityZoneはNovaインストール時に、 • internal_service_availability_zoneで定義されたゾーンが作成される。 • default_availability_zoneで定義されたゾーンがデフォルトで作成される。 internal_service_availability_zone (internal) nova-cert, nova-conductor, nova-scheduler, nova- consoleauth など default_availability_zone (nova) nova-compute

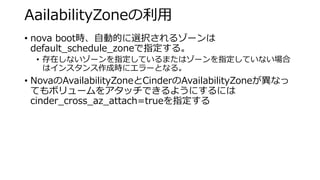

- 25. AailabilityZoneの利用 • novaboot時、自動的に選択されるゾーンは default_schedule_zoneで指定する。 • 存在しないゾーンを指定しているまたはゾーンを指定していない場合 はインスタンス作成時にエラーとなる。 • NovaのAvailabilityZoneとCinderのAvailabilityZoneが異なっ てもボリュームをアタッチできるようにするには cinder_cross_az_attach=trueを指定する
- 26. AailabilityZoneの利用 $ novaavailability-zone-list +------+-----------+ | Name | Status | +------+-----------+ | nova | available | +------+-----------+ 一般
- 27. AailabilityZoneの利用 $ novaavailability-zone-list +-----------------------+----------------------------------------+ | Name | Status | +-----------------------+----------------------------------------+ | internal | available | | |-ctrl001 | | | | |-nova-conductor | enabled :-) 2014-08-06T06:13:40.000000 | | | |-nova-cert | enabled :-) 2014-08-06T06:13:42.000000 | | | |-nova-consoleauth| enabled :-) 2014-08-06T06:13:43.000000 | | | |-nova-scheduler | enabled :-) 2014-08-06T06:13:43.000000 | | nova | available | | |-com003 | | | | |-nova-compute | enabled :-) 2014-08-06T06:13:38.000000 | | |-com002 | | | | |-nova-compute | enabled :-) 2014-08-06T06:13:40.000000 | | |-com001 | | | | |-nova-compute | enabled :-) 2014-08-06T06:13:39.000000 | | |-com004 | | | | |-nova-compute | enabled :-) 2014-08-06T06:13:45.000000 | +-----------------------+----------------------------------------+ admin
- 28. ag-zone02 ag-zone01 AailabilityZoneの利用 • 参考に以下のような構成でAvailabilityZoneを作成する。 • 2つのAvailabilityZoneを作成し、それぞれのAvailabilityZone に2台のコンピュートノードを紐付ける。 com001 com002 com003 com004 ag1-az1 ag2-az2
- 29. nova コマンドによる設定(1/2) • AvailabilityZoneを定義する • usage: nova aggregate-create <name> [<availability-zone>] • HostAggregate作成時、HostAggregate名とあわせて AvailabilityZone名を指定することでAvailabilityZoneが作成される。 • AvailabilityZoneの作成にaggregate-createを利用しているが、 これはAvailabilityZoneの機能がHostAggregateに統合された ためである。
- 30. nova コマンドによる設定(1/2) $nova aggregate-create ag1-az1 ag-zone01 $ nova aggregate-create ag2-az2 ag-zone02 $ nova aggregate-list +----+---------+-------------------+ | Id | Name | Availability Zone | +----+---------+-------------------+ | 3 | ag1-az1 | ag-zone01 | | 4 | ag2-az2 | ag-zone02 | +----+---------+-------------------+
- 31. nova コマンドによる設定(2/2) • 作成したHostAggregateとホストを紐付ける • usage: nova aggregate-add-host <aggregate> <host> • ここでは、AG ID(AGNameでも可)とホスト名を指定する。 • ホスト名はnova-manage service list で表示されるホスト名 $ nova aggregate-add-host 3 com001 $ nova aggregate-add-host 3 com002 $ nova aggregate-add-host 4 com003 $ nova aggregate-add-host 4 com004
- 32. nova コマンドによる設定(2/2) $nova aggregate-details 3 $ nova aggregate-details 4 +----+---------+-------------------+------------------------+--------------------------------------+ | Id | Name | Availability Zone | Hosts | Metadata | +----+---------+-------------------+------------------------+--------------------------------------+ | 3 | ag1-az1 | ag-zone01 | [u'com001', u'com002'] | {u'availability_zone': u'ag-zone01'} | | 4 | ag2-az2 | ag-zone02 | [u'com003', u'com004'] | {u'availability_zone': u'ag-zone02'} | +----+---------+-------------------+------------------------+--------------------------------------+ ※出力をまとめている。実際は指定したHostAggregateのみを表示する
- 33. nova コマンドによる設定(2/2) $nova availability-zone-list +-----------------------+----------------------------------------+ | Name | Status | +-----------------------+----------------------------------------+ | internal | available | | |-ctrl001 | | | | |-nova-conductor | enabled :-) 2014-01-16T07:26:41.000000 | | | |-nova-cert | enabled :-) 2014-01-16T07:26:36.000000 | | | |-nova-consoleauth| enabled :-) 2014-01-16T07:26:36.000000 | | | |-nova-scheduler | enabled :-) 2014-01-16T07:26:36.000000 | | ag-zone01 | available | | |-com002 | | | | |-nova-compute | enabled :-) 2014-01-16T07:26:41.000000 | | |-com001 | | | | |-nova-compute | enabled :-) 2014-01-16T07:26:40.000000 | | ag-zone02 | available | | |-com003 | | | | |-nova-compute | enabled :-) 2014-01-16T07:26:39.000000 | | |-com004 | | | | |-nova-compute | enabled :-) 2014-01-16T07:26:36.000000 | +-----------------------+----------------------------------------+

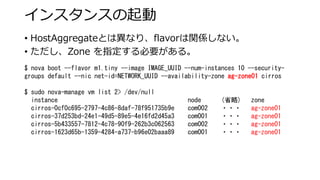

- 34. インスタンスの起動 • HostAggregateとは異なり、flavorは関係しない。 • ただし、Zone を指定する必要がある。 $ nova boot --flavor m1.tiny --image IMAGE_UUID --num-instances 10 --security- groups default --nicnet-id=NETWORK_UUID --availability-zone ag-zone01cirros $ sudo nova-manage vm list 2> /dev/null instance node (省略) zone cirros-0cf0c695-2797-4c86-8daf-78f951735b9e com002 ・・・ag-zone01 cirros-37d253bd-24e1-49d5-89e5-4e16fd2d45a3 com001・・・ag-zone01 cirros-5b433557-7812-4c78-90f9-262b3c062563 com002・・・ag-zone01 cirros-1623d65b-1359-4284-a737-b96e02baaa89 com001 ・・・ag-zone01
- 35. インスタンスの起動 $ novaboot --flavor m1.tiny --image IMAGE_UUID --num-instances 10 --security- groups default --nicnet-id=NETWORK_UUID --availability-zone ag-zone02cirros $ sudo nova-manage vm list 2> /dev/null instance node (省略) zone cirros-57e139aa-664b-439b-846a-2319885fe7e5 com004・・・ag-zone02 cirros-7507c166-d0dc-4e27-a1ff-1f730922383f com003 ・・・ag-zone02 cirros-be65cc97-fd7e-433c-bf9f-7ea44f0169e5 com004 ・・・ag-zone02 cirros-79bee77d-90bf-44f7-a656-6360d25c368f com003 ・・・ag-zone02 • ゾーンを指定しない場合は、default_schedule_zoneで指定したゾーン が自動的に選択される。 • 存在しないゾーンを指定した場合やdefault_schedule_zoneで指定した ゾーンが存在しない場合はエラーとなる。
- 36.
- 37. AvailabilityZoneをまたがるHostAggregateの利用方法 • HostAggregateはAvailabilityZoneをまたがることもできる。 • FavorでHostAggregateを指定しつつ、AvailabilityZoneを指 定することで、指定したAvailabilityZone内で定義されている HostAggregateにだけインスタンスを配置することができる。
- 38. AvailabilityZoneをまたがるHostAggregateの利用方法 • 以下のような構成でAvailabilityZoneとHostAggregateを作成する。 • 2つのAvailabilityZoneを作成し、それぞれのAvailabilityZoneに2台 のコンピュートノードを紐付ける。 • HostAggregate(ag1-web)を作成し、全ノードと紐付ける。 ag-zone02 ag-zone01 com001 com002 com003 com004 ag1-az01 ag2-az02 ag1-web
- 39. novaコマンドによる設定(1/4) • 1つのHostAggregateを作成する。 • 2つのAvailabilityZoneを作成する。 $ nova aggregate-create ag1-az01 ag-zone01 $ nova aggregate-create ag2-az02 ag-zone02 $ nova aggregate-create ag1-web
- 40. nova コマンドによる設定(2/4) • HostAggregate識別用のメタデータを付与する。 • Flavorを作成し、HostAggregateと紐付ける。 $ nova aggregate-set-metadata 5 web=true Aggregate 5 has been successfully updated. +----+---------+-------------------+-------+-------------------+ | Id | Name | Availability Zone | Hosts | Metadata | +----+---------+-------------------+-------+-------------------+ | 5 | ag1-web | None | [] | {u'web': u'true'} | +----+---------+-------------------+-------+-------------------+ $ nova flavor-create ag1.web 6 1024 10 1
- 41. nova コマンドによる設定(3/4) • HostAggregateの状態を確認する。 $ nova aggregate-details 5 $ nova aggregate-details 6 $ nova aggregate-details 7 +----+----------+-------------------+-------+--------------------------------------+ | Id | Name | Availability Zone | Hosts | Metadata | +----+----------+-------------------+-------+--------------------------------------+ | 5 | ag1-web | None | [] | {u'web': u'true'} | | 6 | ag1-az01 | ag-zone01 | [] | {u'availability_zone': u'ag-zone01'} | | 7 | ag2-az02 | ag-zone02 | [] | {u'availability_zone': u'ag-zone02'} | +----+----------+-------------------+-------+--------------------------------------+ ※出力をまとめている。実際は指定したHostAggregateのみを表示する
- 42. nova コマンドによる設定(4/4) • HostAggregateとホストを関連付ける $ nova aggregate-add-host 5 com001 $ nova aggregate-add-host 5 com002 $ nova aggregate-add-host 5 com003 $ nova aggregate-add-host 5 com004 $ nova aggregate-add-host 6 com001 $ nova aggregate-add-host 6 com002 $ nova aggregate-add-host 7 com003 $ nova aggregate-add-host 7 com004
- 43. nova コマンドによる設定(4/4) $nova aggregate-details 5 $ nova aggregate-details 6 $ nova aggregate-details 7 +----+----------+-------------------+----------------------------------------------+--------------- -----------------------+ | Id | Name | Availability Zone | Hosts | Metadata | +----+----------+-------------------+----------------------------------------------+--------------- -----------------------+ | 5 | ag1-web | None | [u'com001', u'com002', u'com003', u'com004'] | {u'web': u'true'} | | 6 | ag1-az01 | ag-zone01 | [u'com001', u'com002'] | {u'availability_zone': u'ag-zone01'} | | 7 | ag2-az02 | ag-zone02 | [u'com003', u'com004'] | {u'availability_zone': u'ag-zone02'} | +----+----------+-------------------+----------------------------------------------+--------------- -----------------------+
- 44. novaコマンドによる設定(4/4) $ novaavailability-zone-list +-----------------------+----------------------------------------+ | Name | Status | +-----------------------+----------------------------------------+ | internal | available | | |-ctrl001 | | | | |-nova-conductor | enabled :-) 2014-08-06T08:08:31.000000 | | | |-nova-cert | enabled :-) 2014-08-06T08:08:38.000000 | | | |-nova-consoleauth| enabled :-) 2014-08-06T08:08:38.000000 | | | |-nova-scheduler | enabled :-) 2014-08-06T08:08:39.000000 | | ag-zone01 | available | | |-com002 | | | | |-nova-compute | enabled :-) 2014-08-06T08:08:31.000000 | | |-com001 | | | | |-nova-compute | enabled :-) 2014-08-06T08:08:31.000000 | | ag-zone02 | available | | |-com003 | | | | |-nova-compute | enabled :-) 2014-08-06T08:08:30.000000 | | |-com004 | | | | |-nova-compute | enabled :-) 2014-08-06T08:08:37.000000 | +-----------------------+----------------------------------------+
- 45. インスタンスの起動 • Flavor:ag1.web と合わせてZone: ag-zone01 を指定した場 合はag1.web で定義されたホストかつag-zone01に属すホス トのどこかにインスタンスが作成される。 $ nova boot --flavor ag1.web--image IMAGE_UUID --num-instances 10 --security- groups default --nicnet-id=NETWORK_UUID --availability-zone ag-zone01cirros $ sudonova-manage vmlist 2> /dev/null instance node type zone cirros-9cf59ffe-2a31-48c4-b081-e2b732004b70 com002 ag1.webag-zone01 cirros-f283608c-14f0-4da0-a02f-8147f7c044c6 com001 ag1.webag-zone01 cirros-9594b32a-6ff8-43db-ada3-106494bc3b85 com002 ag1.webag-zone01 cirros-03861c7d-a356-4e88-9acb-f1980e2ea942 com001 ag1.webag-zone01 • 指定したHostAggregateが存在しないAvailabilityZoneを選択 すると起動時エラーとなる。
- 46.
- 47. CinderにおけるAvailabilityZone • CinderでもAvailabilityZoneが利用できる。 • ただし、Nova程多くのことができるわけではない。 • 過去にNovaからForkした時の引き継いだものが残っているだけ？ • Cinder AvailabilityZoneはコマンドから作成することができな い。 • サービス認識時にcinder.conf内storage_availability_zone(初期値: nova)に指定されたものが作成される。 • 後から変更できるかどうかは不明。 • データベースに向けてupdate文を直接実行する必要がある。？
- 48. Cinderの設定 パラメータ 初期値 説明 default_availability_zone (なし) ボリューム作成時、AvailabilityZoneを指定して いない場合にデフォルトで指定されるゾーン名。 storage_availability_zone nova cinder-volumeが所属するAvailabilityZone。 サービス認識時に自動的に作成される。 コマンド等で後から変更はできない。 • cinder.conf内でAvailabilityZoneの設定に関わるオプションは 以下の通り
- 49. AvailabilityZoneの確認 • ノード:vol001 のstorage_availability_zoneにvol001を指定 した場合の出力は以下の通り $ cinder availability-zone-list +--------+-----------+ | Name | Status | +--------+-----------+ | vol001 | available | +--------+-----------+ $ sudocinder-manage host list 2> /dev/null host zone vol001 vol001
- 50. ボリュームの作成 • cindercreate の際、アベイラビリティゾーンを指定すること で狙ったゾーンに対してボリューム作成をすることができる。 $ cinder create --availability-zone vol0011 $ cinder show 7775727e-8ee5-417f-91a5-f680d2b2ff34 +---------------------+--------------------------------------+ | Property | Value | +---------------------+--------------------------------------+ | attachments | [] | | availability_zone| vol001| |～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～| | id | 7775727e-8ee5-417f-91a5-f680d2b2ff34 | | metadata | {} | | size | 1 | |～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～| | status | available | | volume_type| None | +---------------------+--------------------------------------+
- 51. ボリュームの作成 • --availability-zoneで指定したゾーンが存在しない場合はエラーとなる。 • Horizonを使用した場合、AvailabilityZoneの指定ができずエ ラーになる。
- 52.

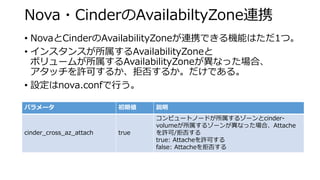

- 53. Nova・CinderのAvailabiltyZone連携 • NovaとCinderのAvailabilityZoneが連携できる機能はただ1つ。 • インスタンスが所属するAvailabilityZoneと ボリュームが所属するAvailabilityZoneが異なった場合、 アタッチを許可するか、拒否するか。だけである。 • 設定はnova.confで行う。 パラメータ 初期値 説明 cinder_cross_az_attach true コンピュートノードが所属するゾーンとcinder- volumeが所属するゾーンが異なった場合、Attache を許可/拒否する true:Attacheを許可する false: Attacheを拒否する
- 54. Nova・CinderのAvailabiltyZone連携 • cidner_cross_az_attache=trueの場合 • それぞれのAvailabilityZoneを評価しない。すべてAttache可能。 Zone01 Zone02 Zone01 Zone02 Nova Cinder Attach
- 55. Nova・CinderのAvailabiltyZone連携 • cidner_cross_az_attache=falseの場合 • それぞれのAvailabilityZoneを評価し、ゾーンが異なる場合はエラーとなる。 • [Wed Aug 06 07:43:19.809457 2014] [:error] [pid1647:tid 140731145422592] Recoverable error: Invalid volume: Instance and volume not in same availability_zone(HTTP 400) (Request-ID: req-f8dba15b-6617-4500-ba3c-089c41154943) Zone01 Zone02 Zone01 Zone02 Nova Cinder Attach
- 56.
- 57. 今後期待する機能 • AvailabilityZoneの柔軟性向上 • AvailabilityZone単位で活性化/非活性化 • 大規模障害時など、対象AvailabilityZoneへのアクセスを禁止する等 • プロジェクト単位で見えるAvailabilityZoneを指定 • AvailabilityZone単位のQuota設定 • Cinderに全うなAvailabilityZone機能実装を！ • AvailabilityZone単位で利用するネットワークを選択する(Neutron 連携)
