IaaSの仮想マシン内にlxcでプライベート環境を作る。 コンテナ上のサービスを外部に公開する 誤字を少し修正

1. lxc on cloud
IaaS上にプライベート環境を作り
一部を外部に公開する
HiganWorks LLC id:sawanoboly
※2012-10-25 18:00∼19:30
ファーストサーバさん社内勉強会向け発表資料

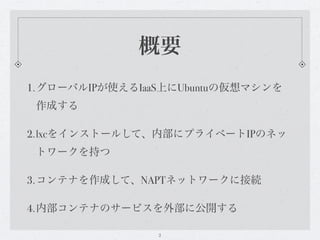

2. 概要
1.グローバルIPが使えるIaaS上にUbuntuの仮想マシンを
作成する
2.lxcをインストールして、内部にプライベートIPのネッ
トワークを持つ
3.コンテナを作成して、NAPTネットワークに接続
4.内部コンテナのサービスを外部に公開する
2

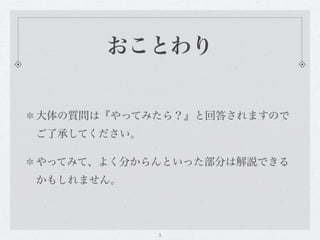

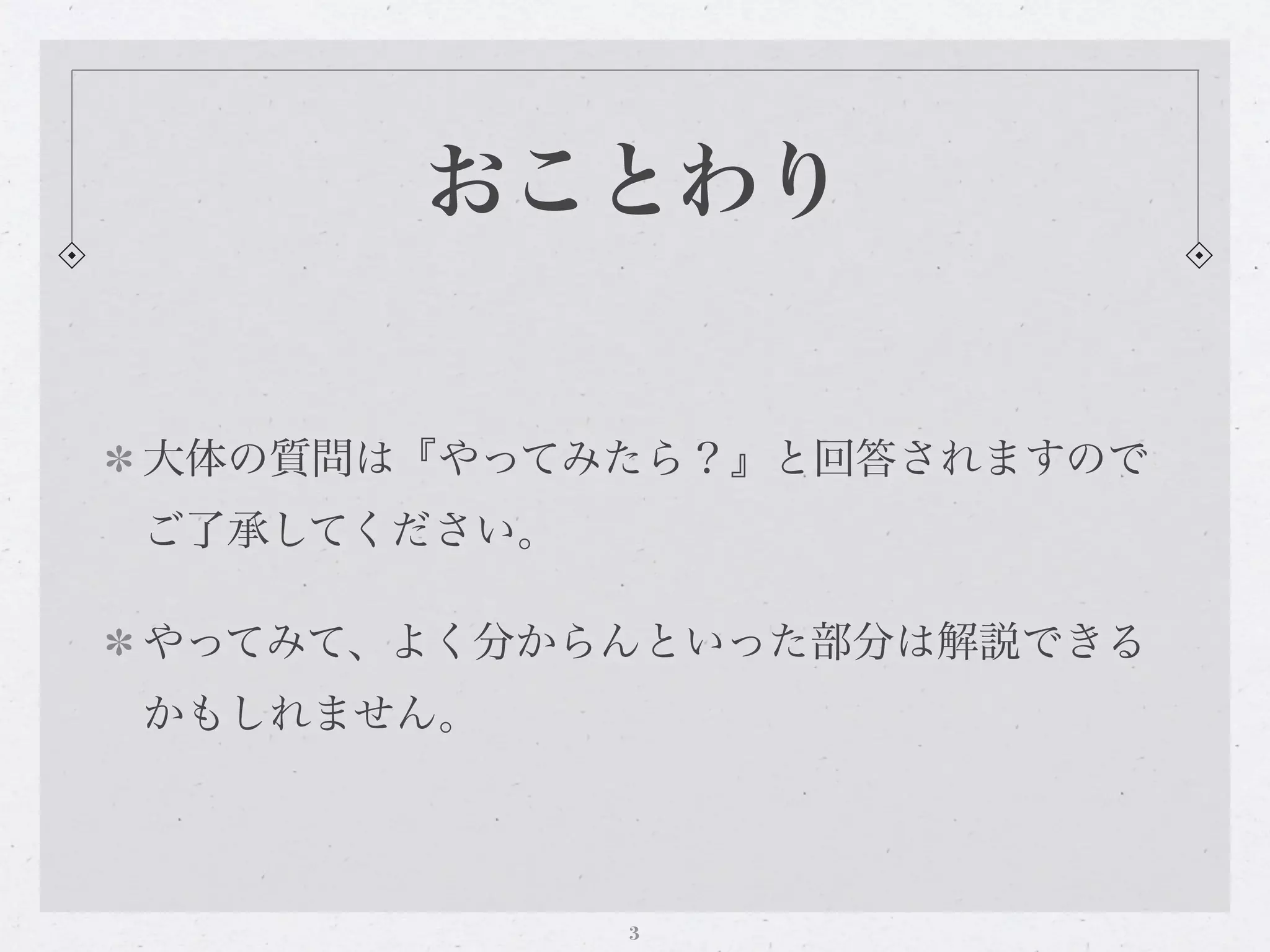

3. おことわり
大体の質問は『やってみたら？』と回答されますので
ご了承してください。
やってみて、よく分からんといった部分は解説できる
かもしれません。
3

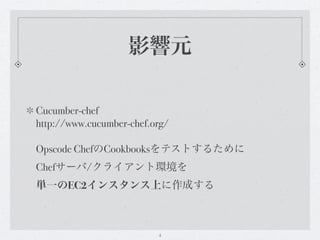

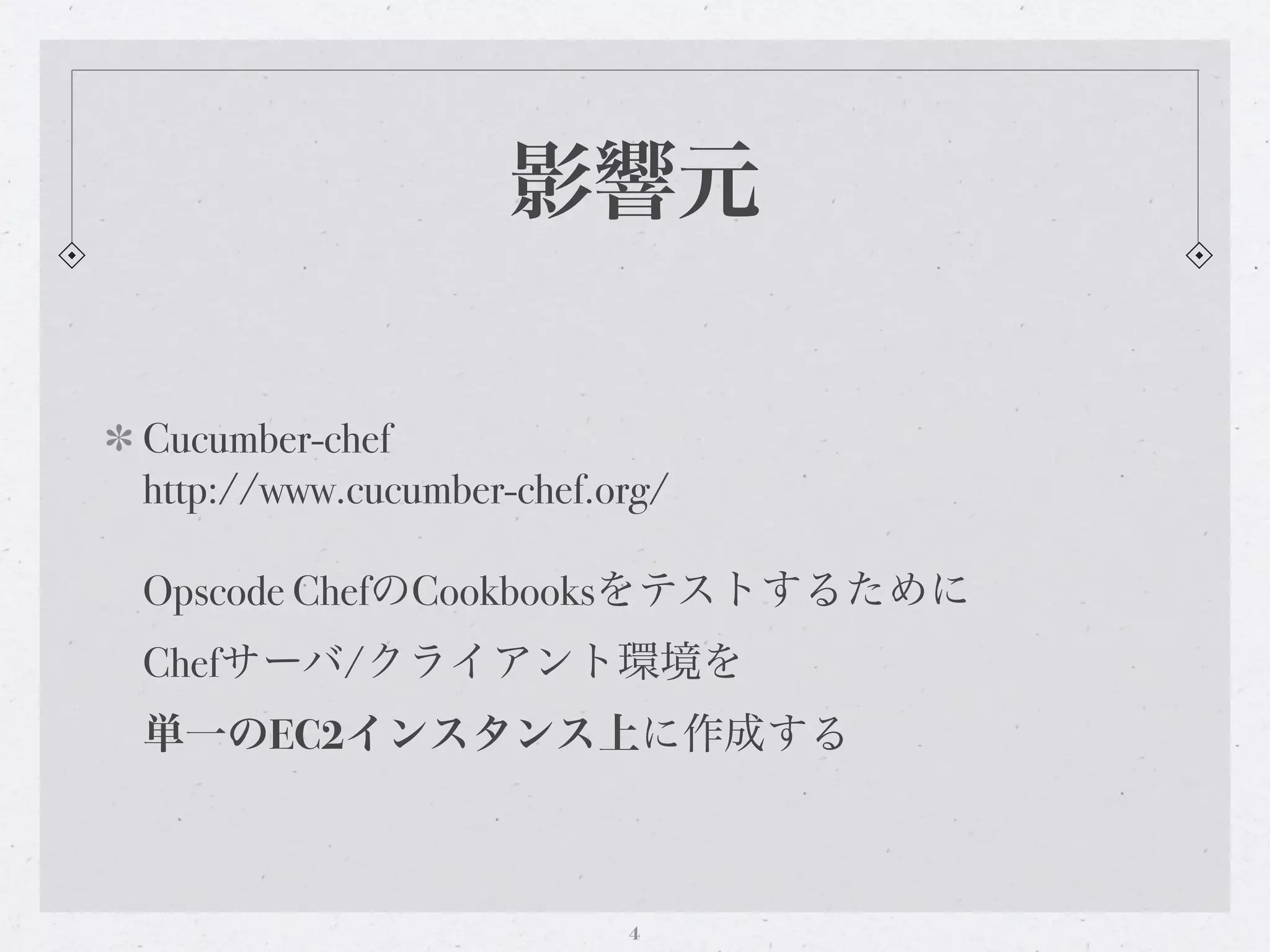

4. 影響元
Cucumber-chef
http://www.cucumber-chef.org/
Opscode ChefのCookbooksをテストするために
Chefサーバ/クライアント環境を
単一のEC2インスタンス上に作成する
4

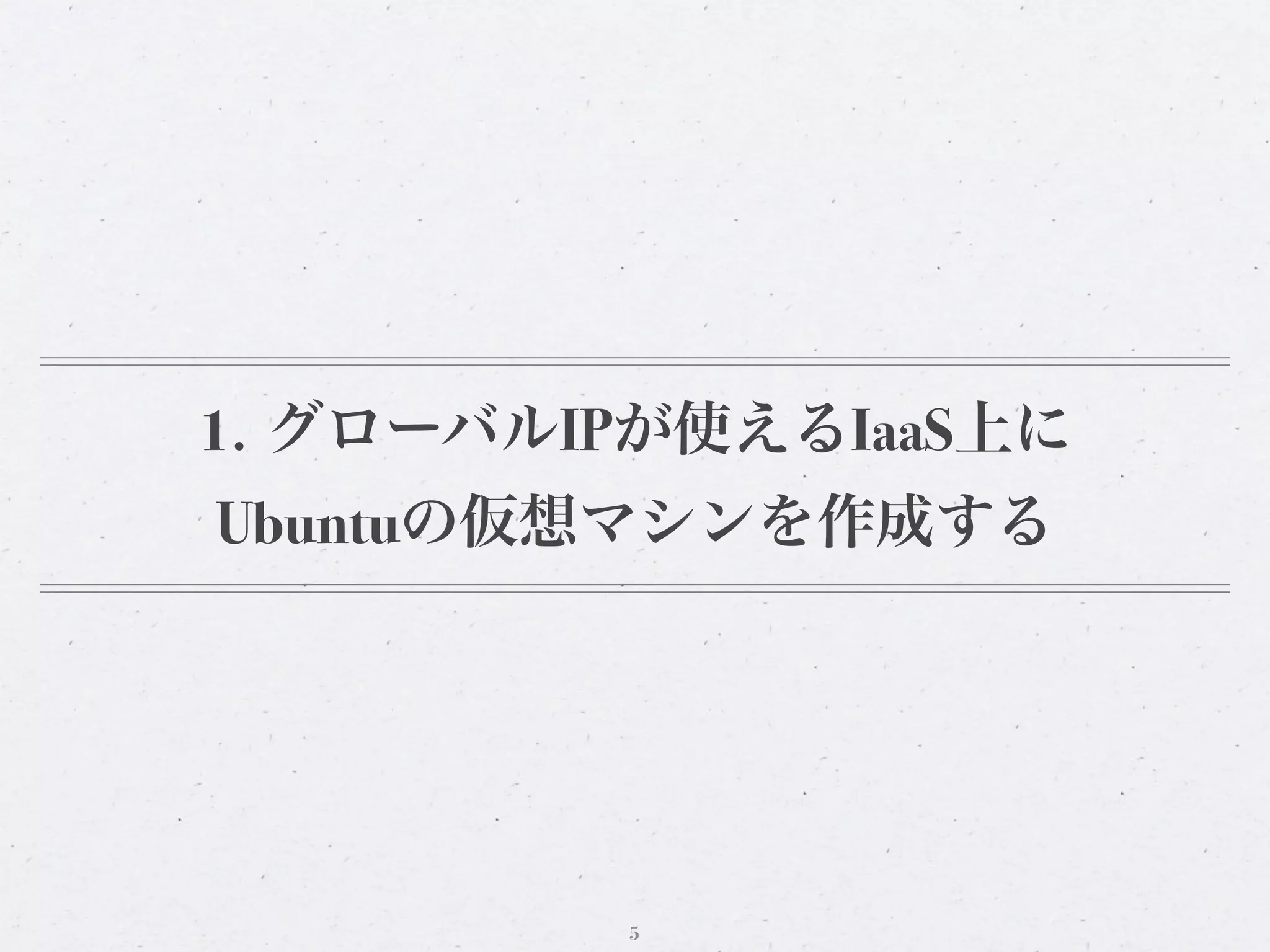

5. 1. グローバルIPが使えるIaaS上に
Ubuntuの仮想マシンを作成する
5

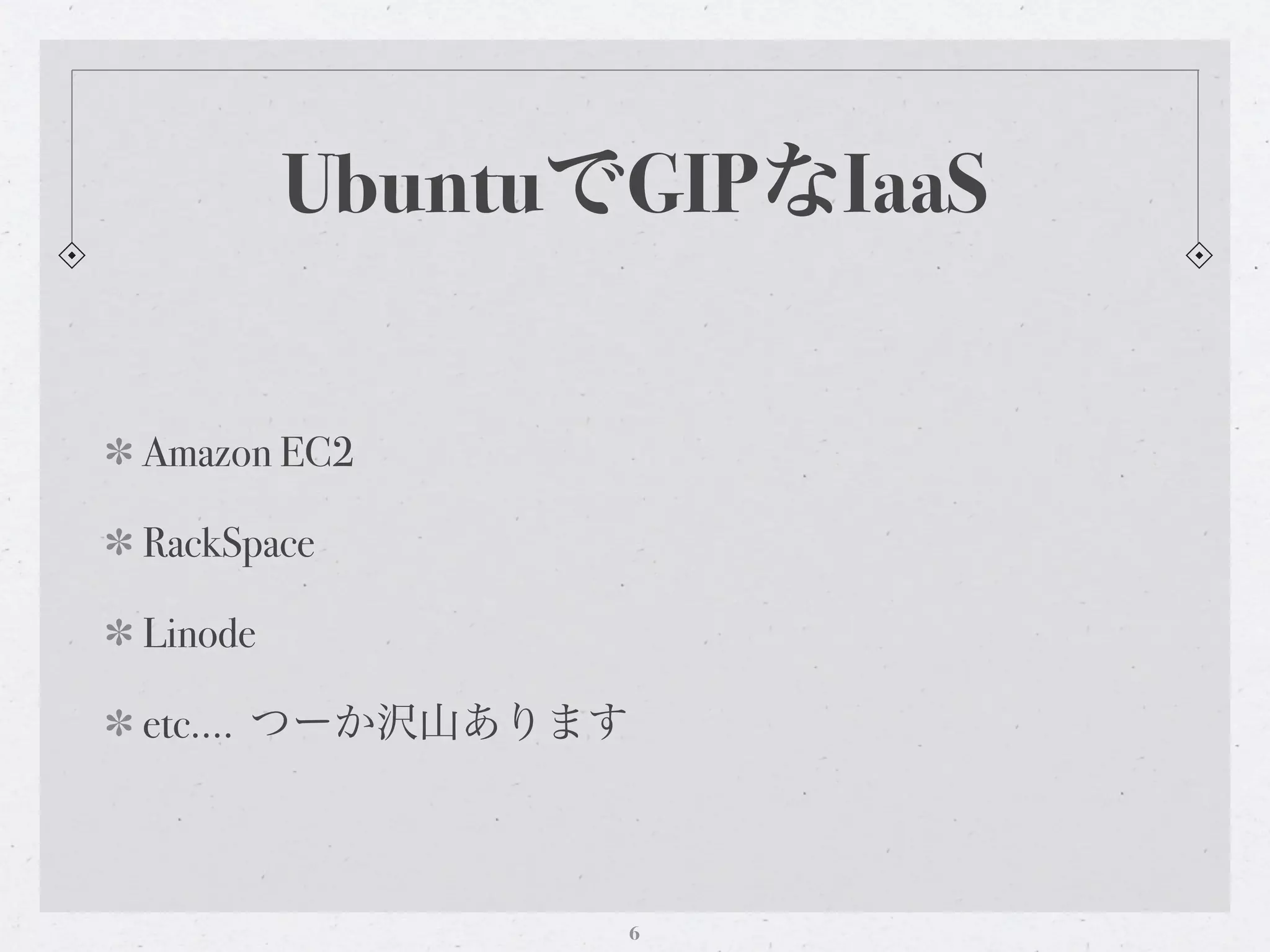

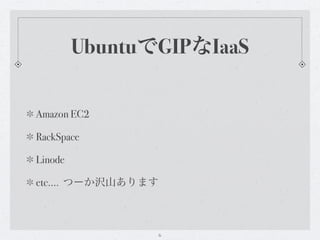

6. UbuntuでGIPなIaaS
Amazon EC2
RackSpace
Linode
etc.... つーか沢山あります
6

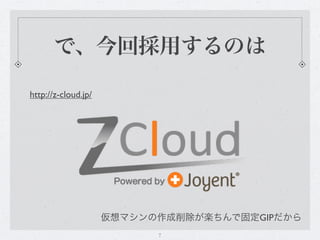

7. で、今回採用するのは
http://z-cloud.jp/
仮想マシンの作成削除が楽ちんで固定GIPだから
7

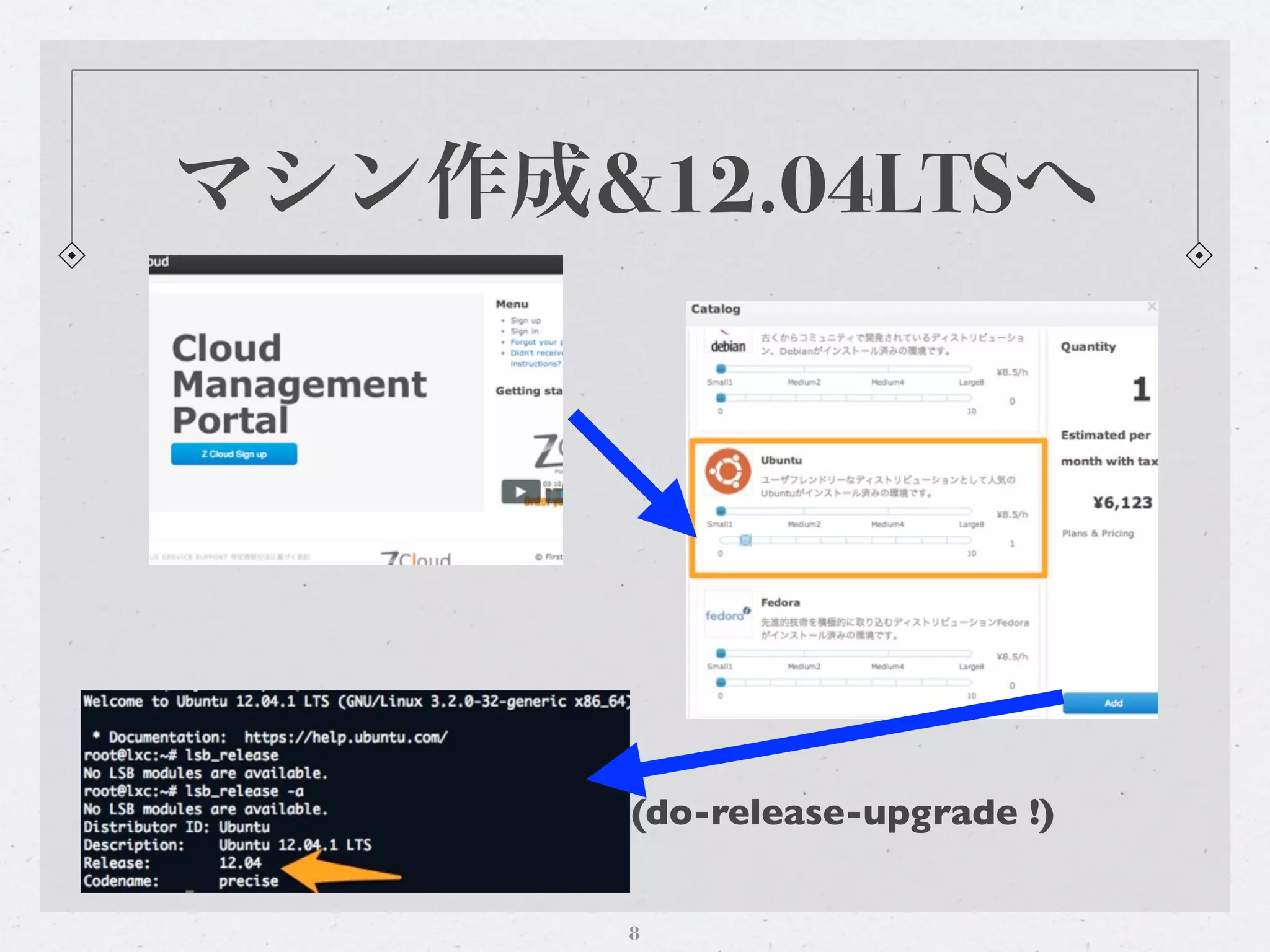

8. マシン作成&12.04LTSへ
(do-release-upgrade !)
8

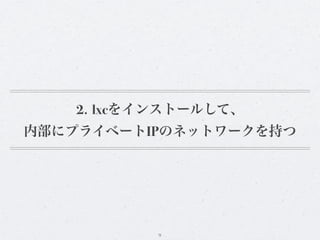

9. 2. lxcをインストールして、
内部にプライベートIPのネットワークを持つ
9

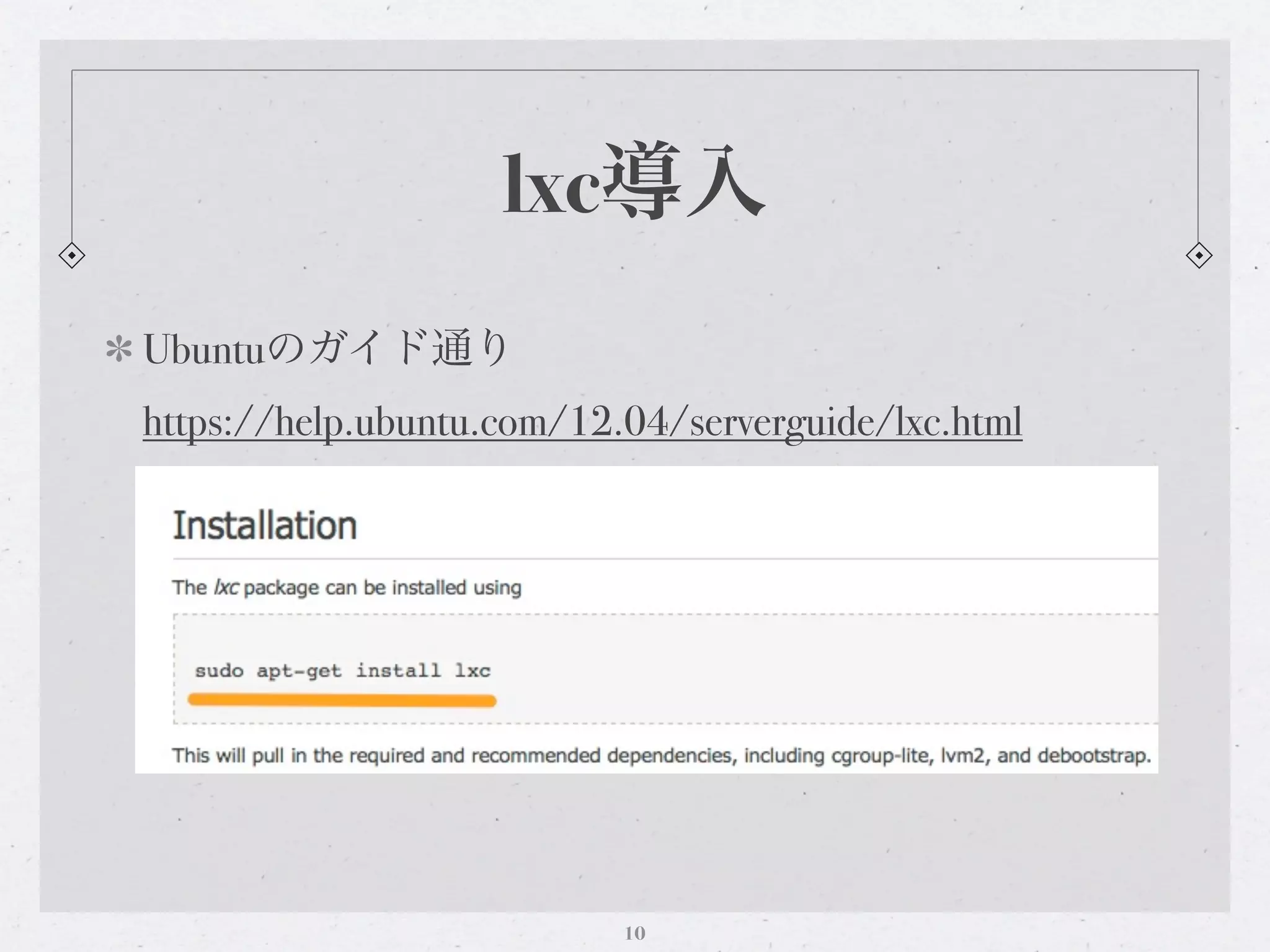

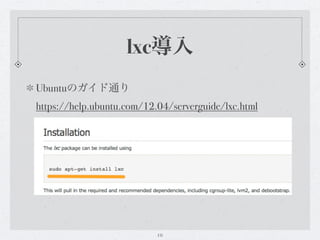

10. lxc導入
Ubuntuのガイド通り
https://help.ubuntu.com/12.04/serverguide/lxc.html
10

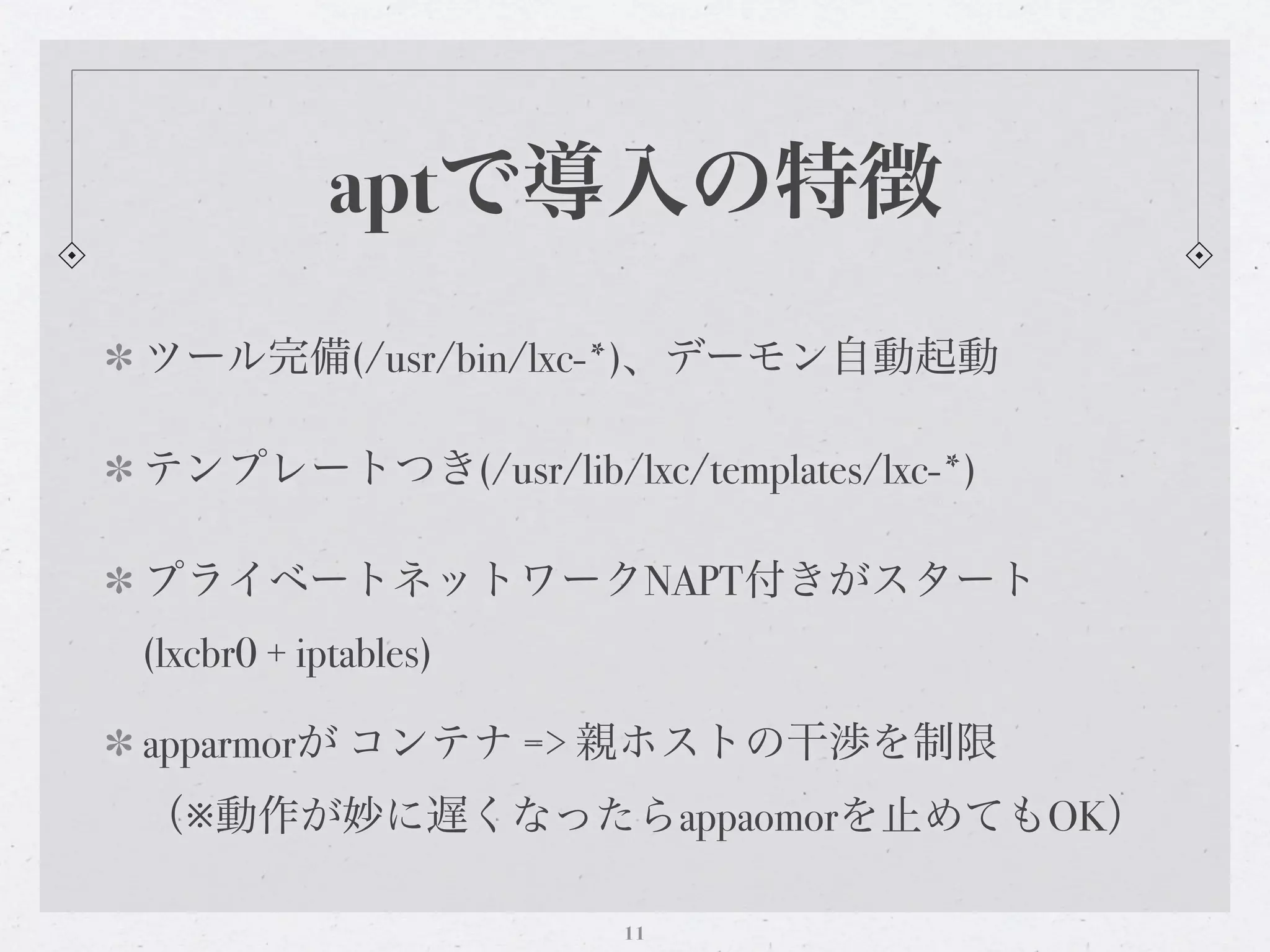

11. aptで導入の特徴
ツール完備(/usr/bin/lxc-*)、デーモン自動起動
テンプレートつき(/usr/lib/lxc/templates/lxc-*)
プライベートネットワークNAPT付きがスタート
(lxcbr0 + iptables)
apparmorが コンテナ => 親ホストの干渉を制限
（※動作が妙に遅くなったらappaomorを止めてもOK）
11

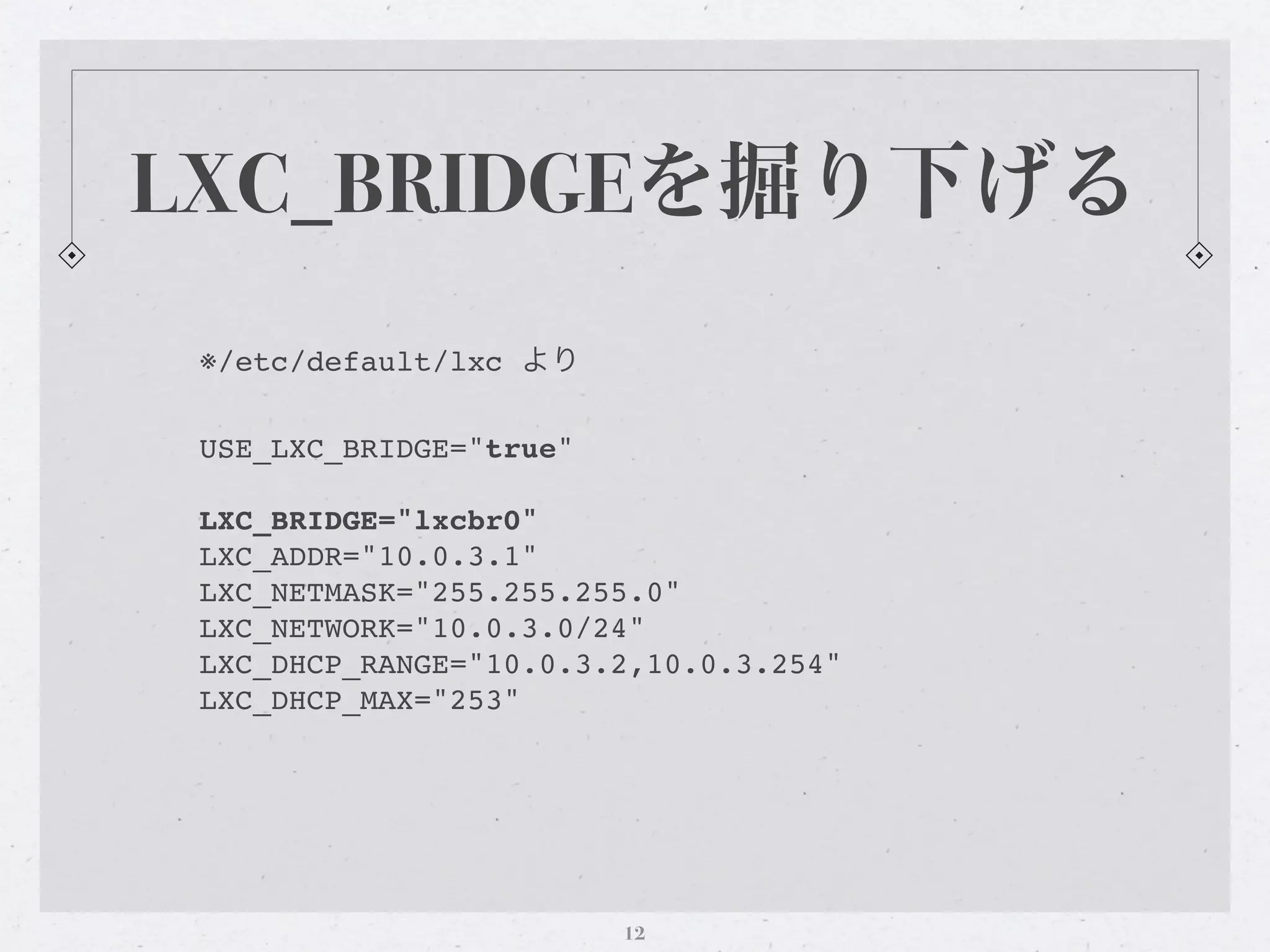

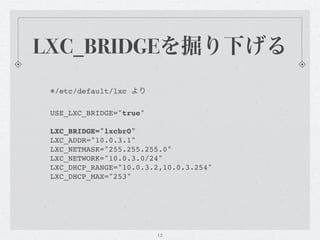

12. LXC_BRIDGEを掘り下げる
※/etc/default/lxc より
USE_LXC_BRIDGE="true"
LXC_BRIDGE="lxcbr0"
LXC_ADDR="10.0.3.1"
LXC_NETMASK="255.255.255.0"
LXC_NETWORK="10.0.3.0/24"
LXC_DHCP_RANGE="10.0.3.2,10.0.3.254"
LXC_DHCP_MAX="253"
12

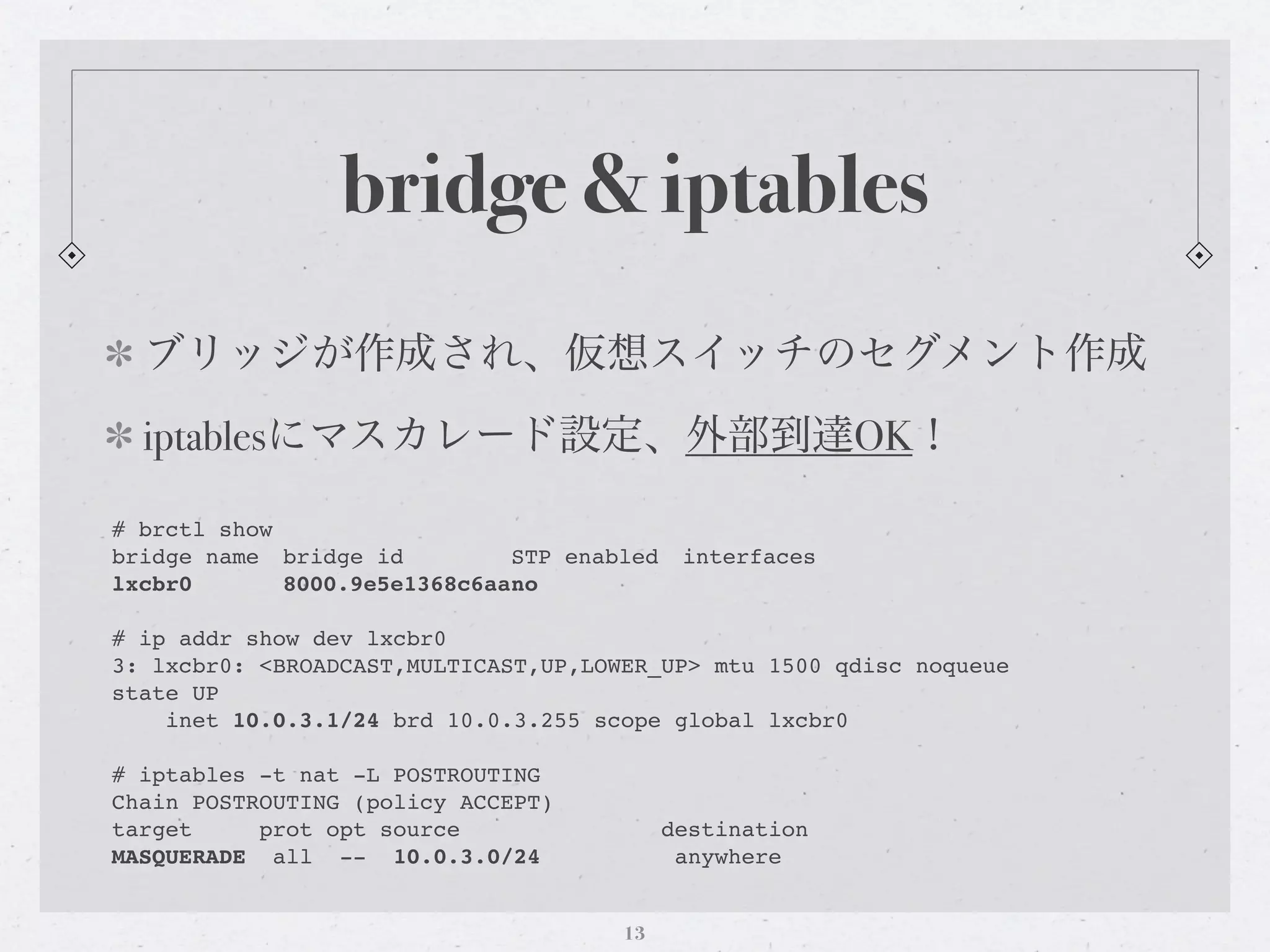

13. bridge & iptables
ブリッジが作成され、仮想スイッチのセグメント作成
iptablesにマスカレード設定、外部到達OK！
# brctl show
bridge name" bridge id" " STP enabled" interfaces
lxcbr0! ! 8000.9e5e1368c6aa!o
n
# ip addr show dev lxcbr0
3: lxcbr0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue
state UP
inet 10.0.3.1/24 brd 10.0.3.255 scope global lxcbr0
# iptables -t nat -L POSTROUTING
Chain POSTROUTING (policy ACCEPT)
target prot opt source destination
MASQUERADE all -- 10.0.3.0/24 anywhere
13

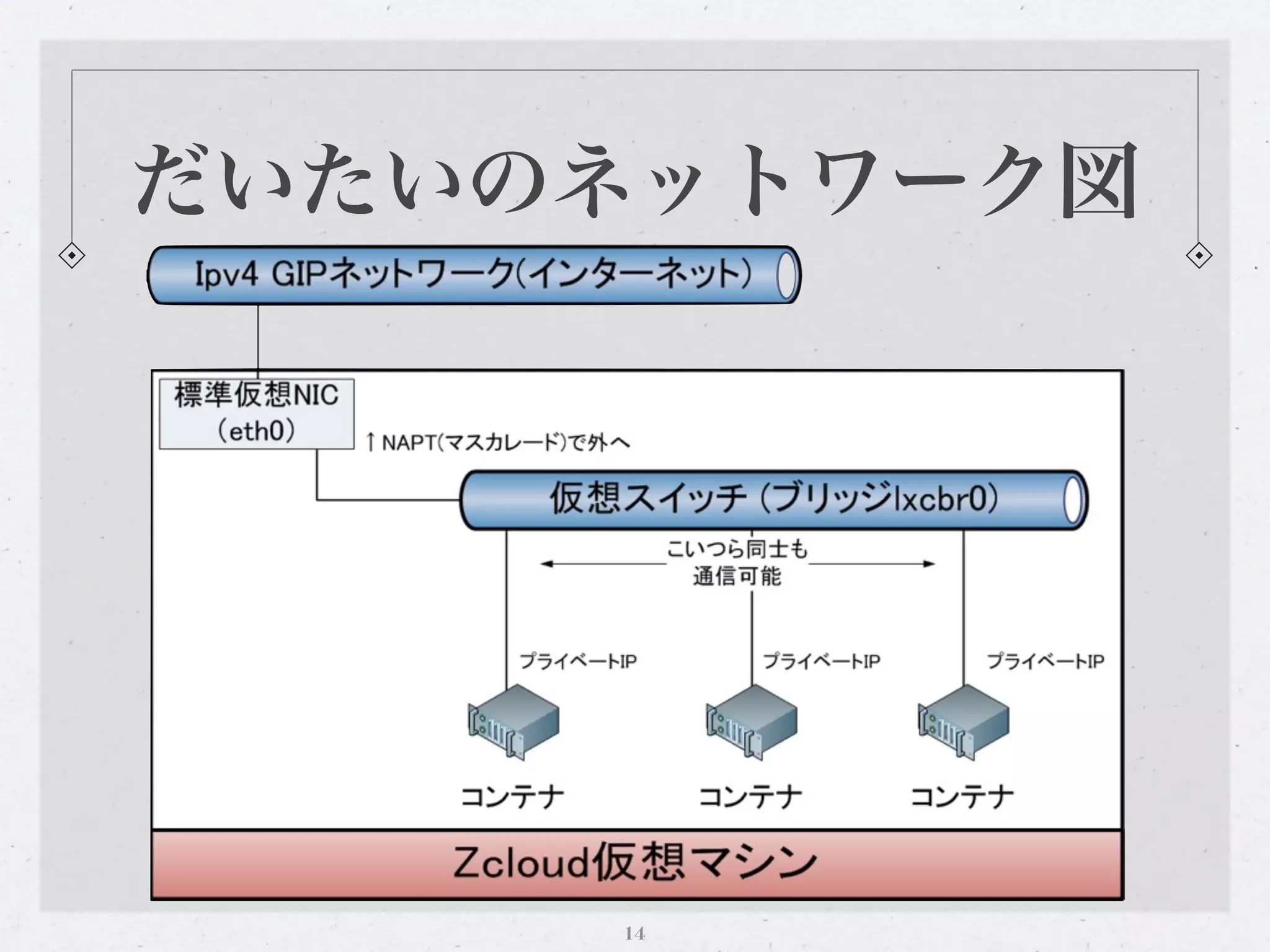

14. だいたいのネットワーク図
14

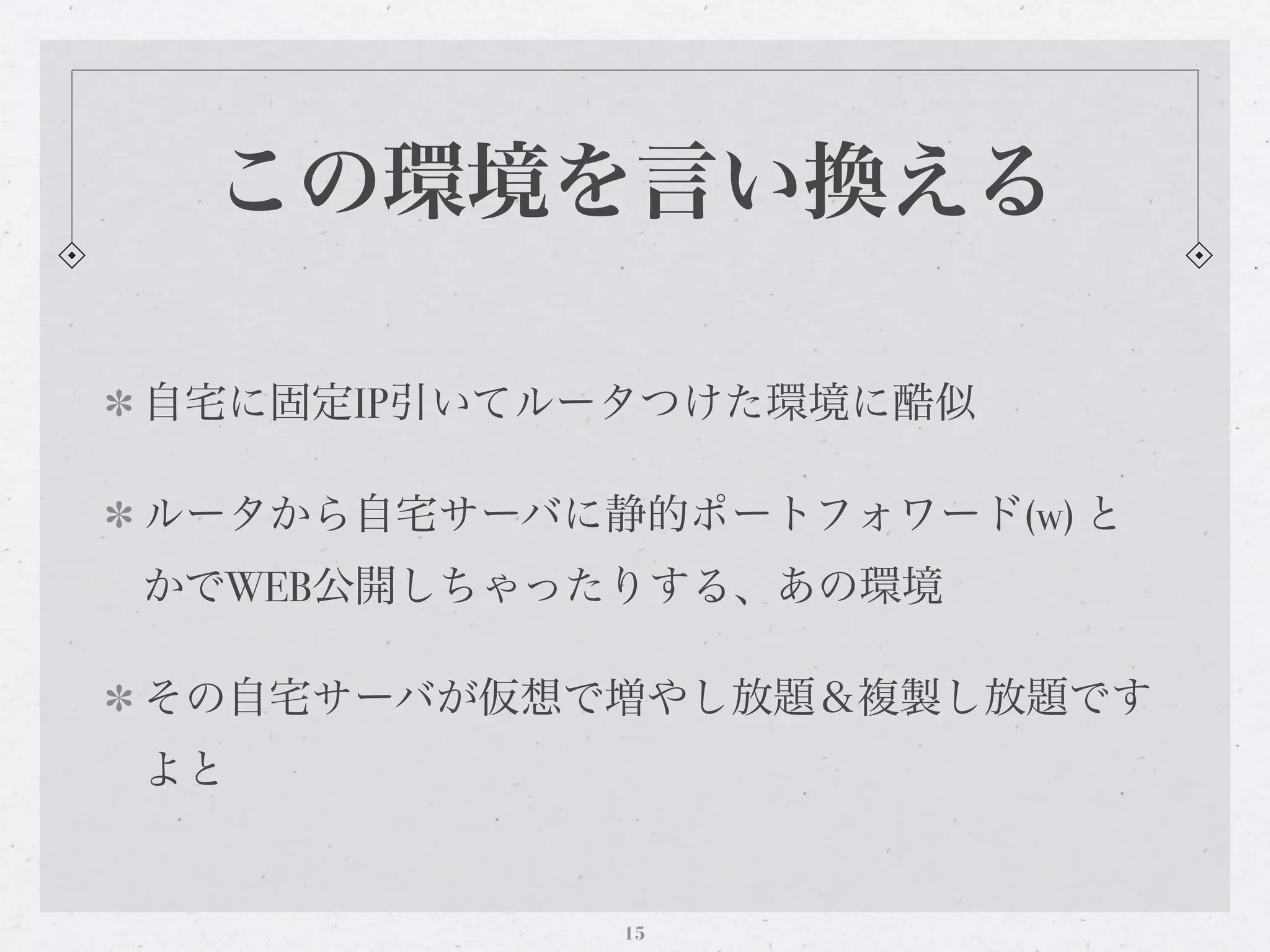

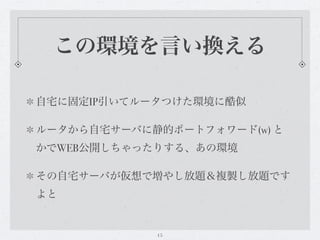

15. この環境を言い換える
自宅に固定IP引いてルータつけた環境に酷似
ルータから自宅サーバに静的ポートフォワード(w) と
かでWEB公開しちゃったりする、あの環境
その自宅サーバが仮想で増やし放題＆複製し放題です
よと
15

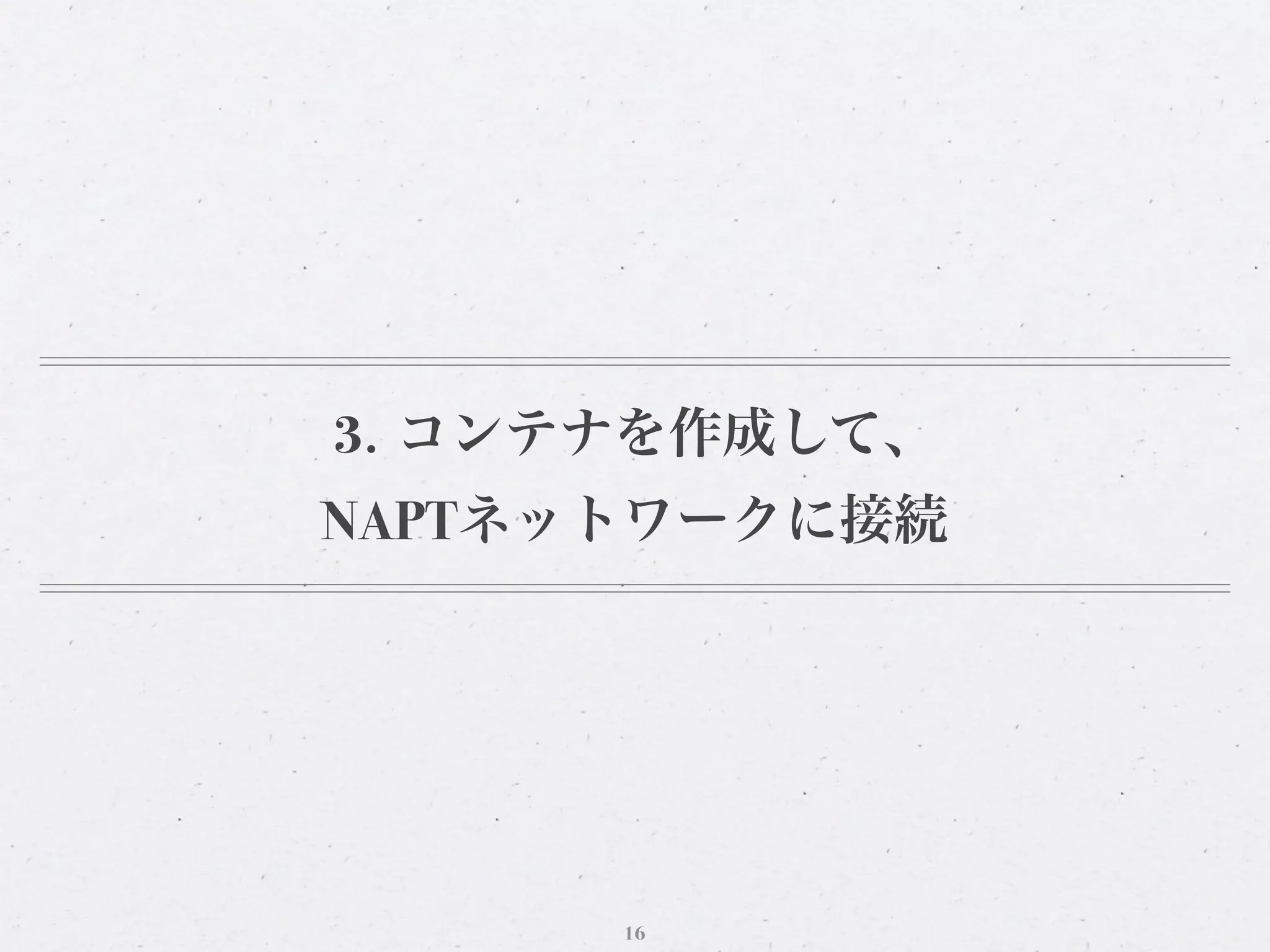

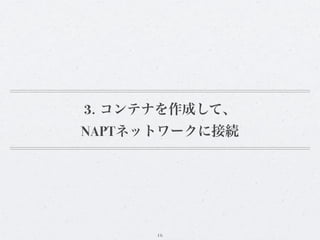

16. 3. コンテナを作成して、
NAPTネットワークに接続
16

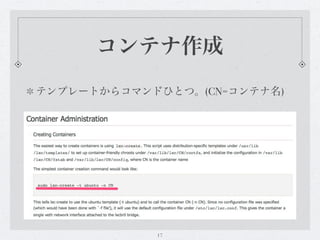

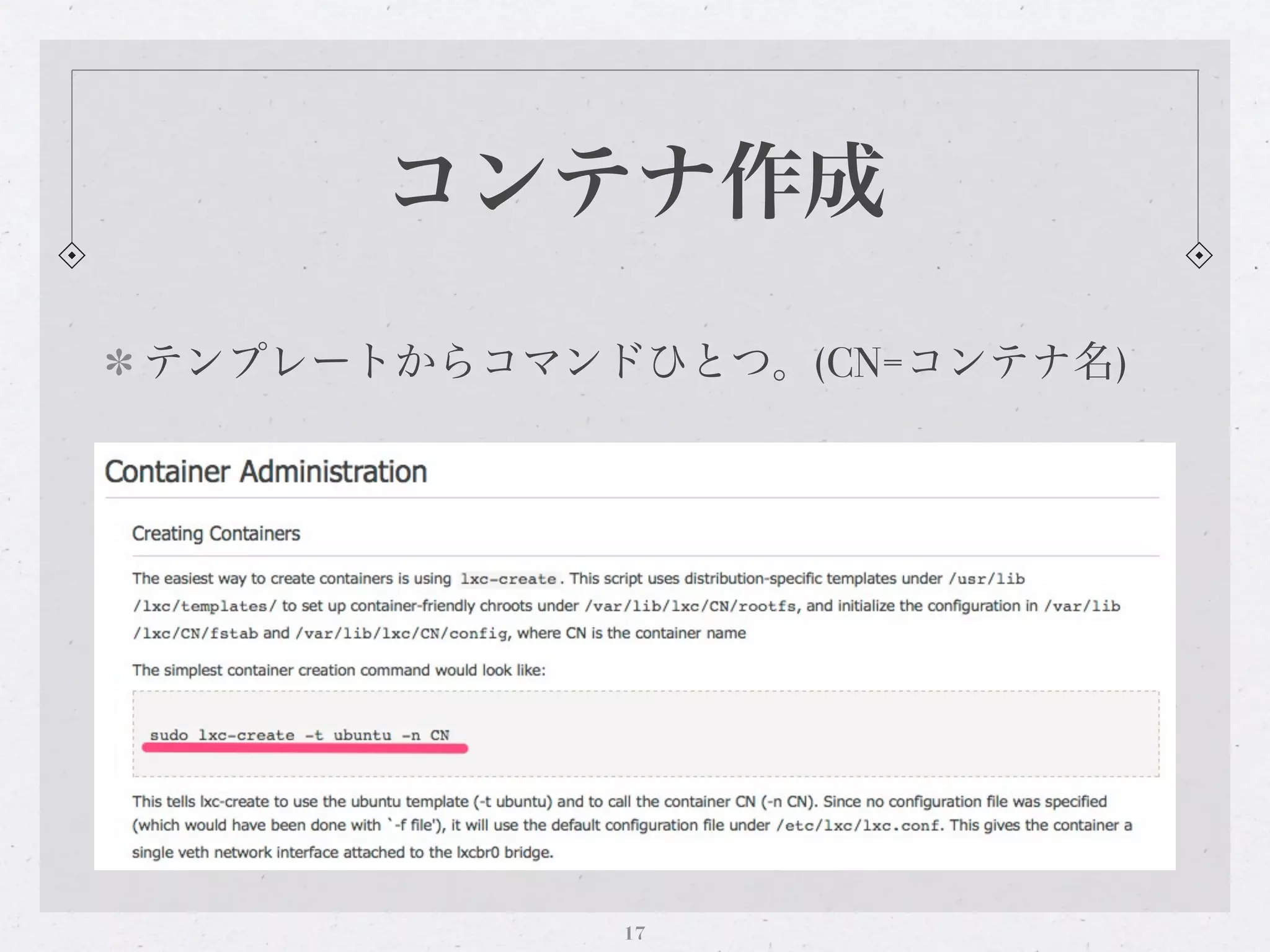

17. コンテナ作成
テンプレートからコマンドひとつ。(CN=コンテナ名)
17

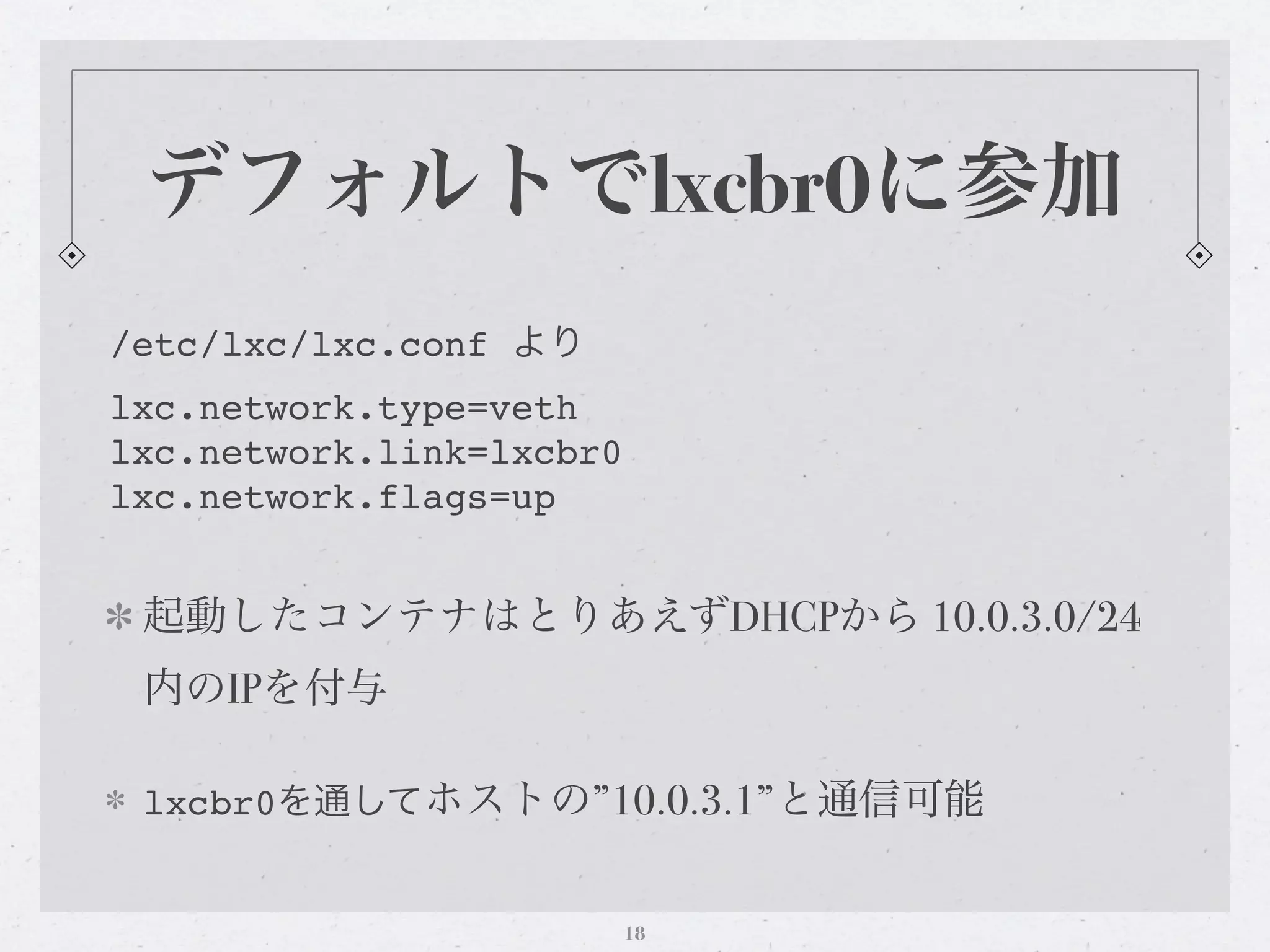

18. デフォルトでlxcbr0に参加
/etc/lxc/lxc.conf より
lxc.network.type=veth
lxc.network.link=lxcbr0
lxc.network.flags=up
起動したコンテナはとりあえずDHCPから 10.0.3.0/24
内のIPを付与
lxcbr0を通してホストの”10.0.3.1”と通信可能
18

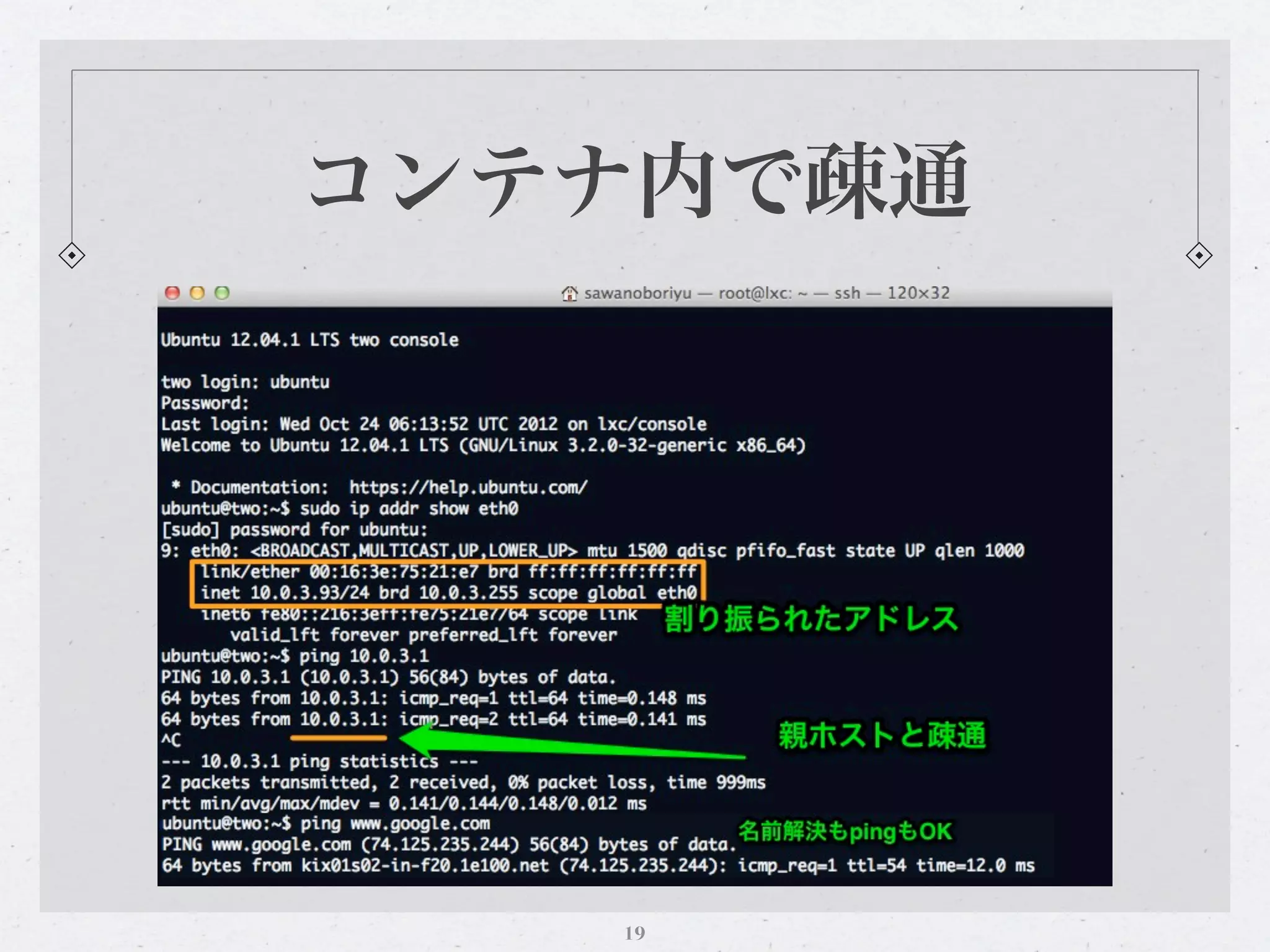

19. コンテナ内で疎通
19

20. 4. 内部コンテナのサービスを
外部に公開する
20

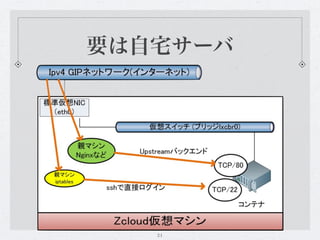

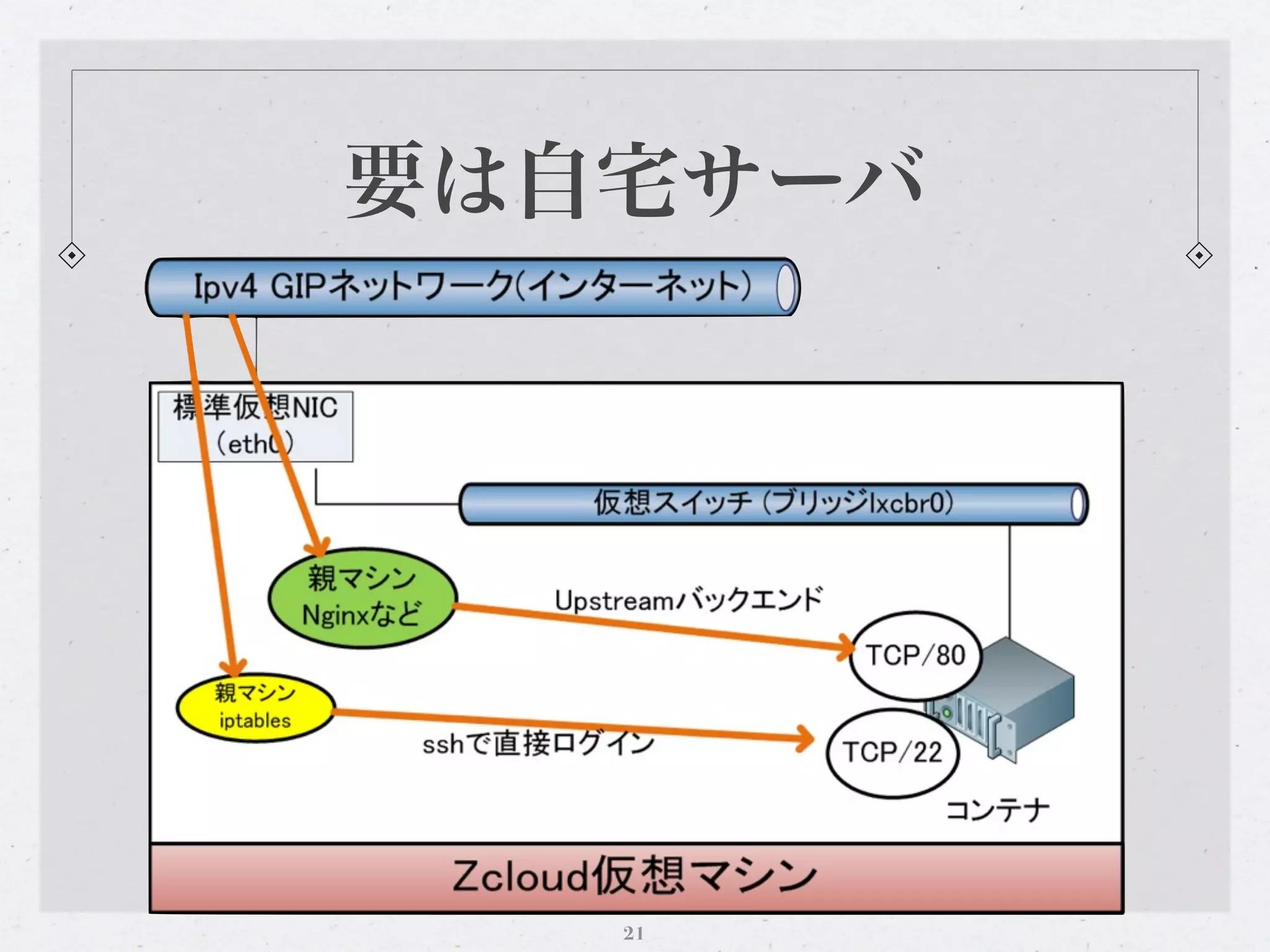

21. 要は自宅サーバ
21

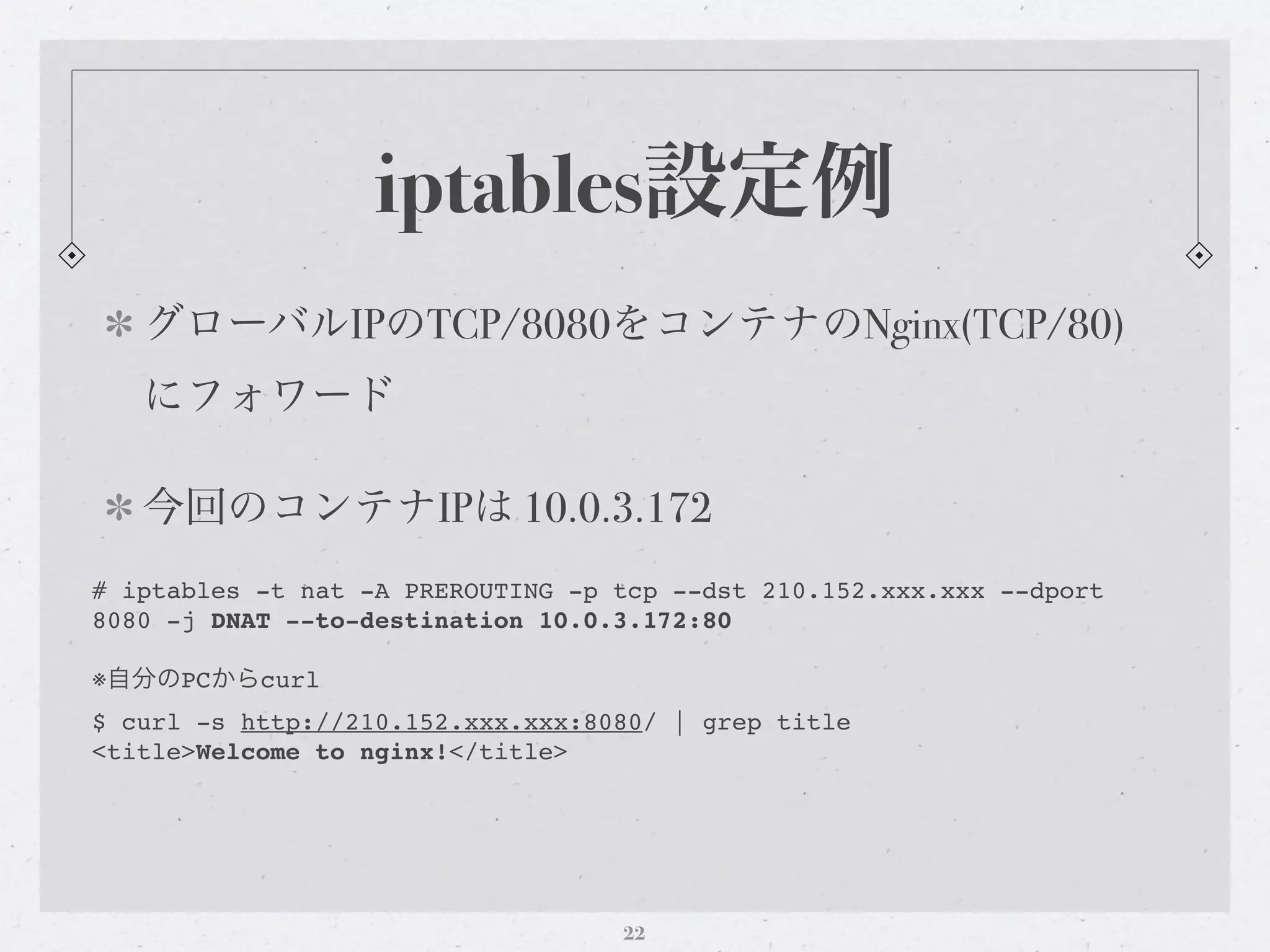

22. iptables設定例
グローバルIPのTCP/8080をコンテナのNginx(TCP/80)
にフォワード
今回のコンテナIPは 10.0.3.172
# iptables -t nat -A PREROUTING -p tcp --dst 210.152.xxx.xxx --dport
8080 -j DNAT --to-destination 10.0.3.172:80
※自分のPCからcurl
$ curl -s http://210.152.xxx.xxx:8080/ | grep title
<title>Welcome to nginx!</title>
22

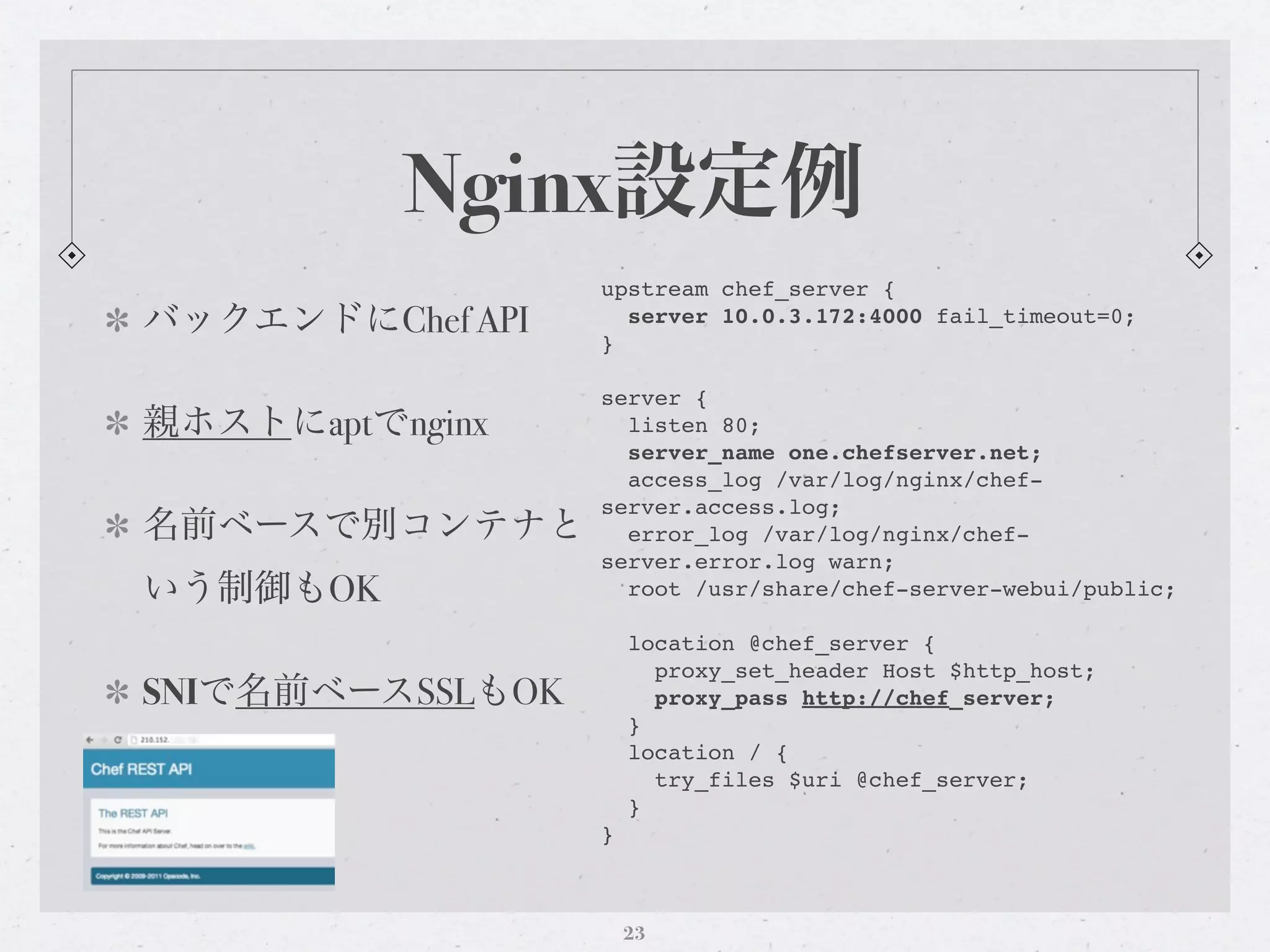

23. Nginx設定例
upstream chef_server {
バックエンドにChef API }
server 10.0.3.172:4000 fail_timeout=0;
server {
親ホストにaptでnginx listen 80;
server_name one.chefserver.net;
access_log /var/log/nginx/chef-
server.access.log;
名前ベースで別コンテナと error_log /var/log/nginx/chef-
server.error.log warn;
いう制御もOK root /usr/share/chef-server-webui/public;
location @chef_server {
proxy_set_header Host $http_host;
SNIで名前ベースSSLもOK proxy_pass http://chef_server;
}
location / {
try_files $uri @chef_server;
}
}
23

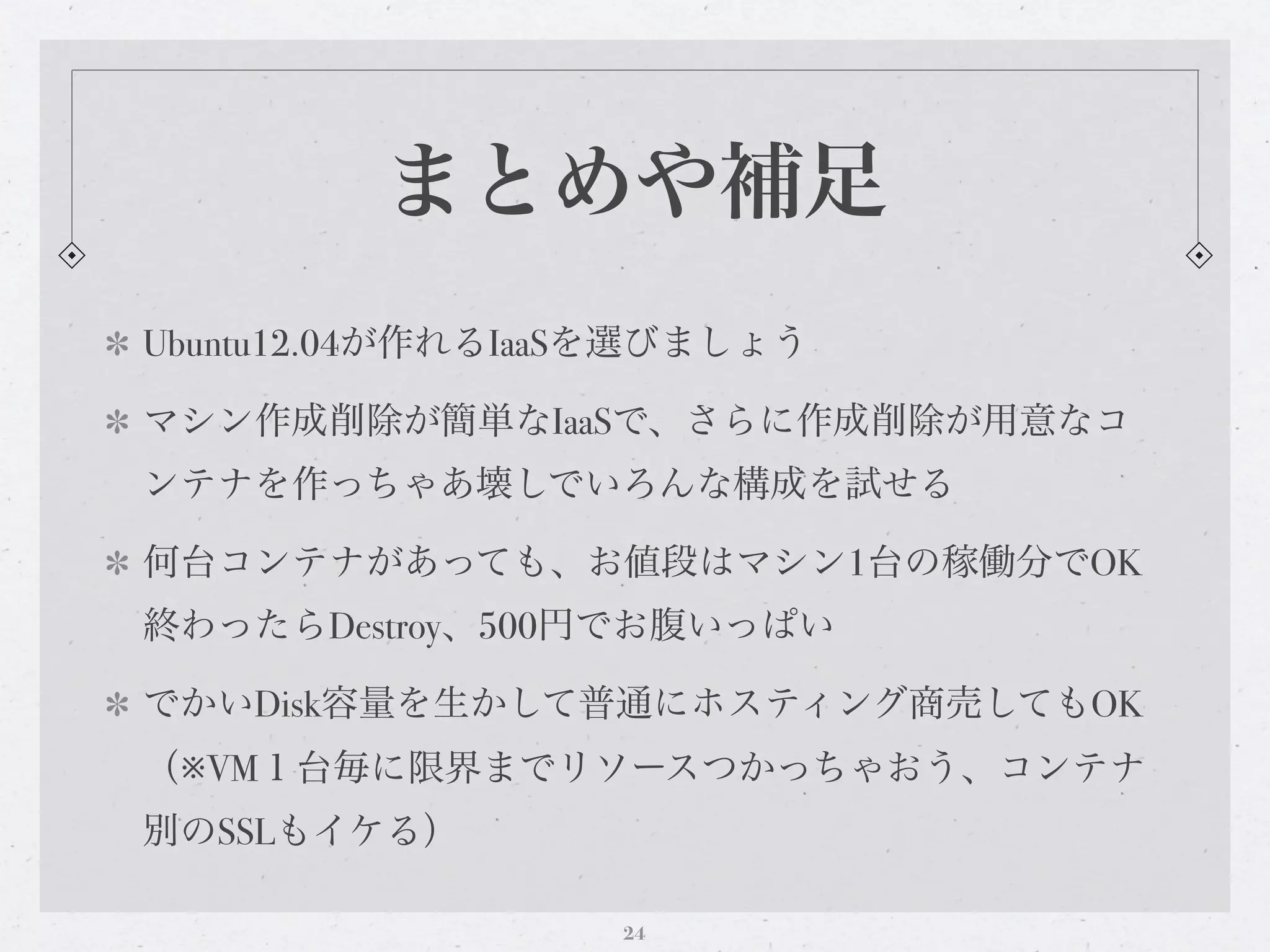

24. まとめや補足
Ubuntu12.04が作れるIaaSを選びましょう
マシン作成削除が簡単なIaaSで、さらに作成削除が用意なコ
ンテナを作っちゃあ壊しでいろんな構成を試せる
何台コンテナがあっても、お値段はマシン1台の稼働分でOK
終わったらDestroy、500円でお腹いっぱい
でかいDisk容量を生かして普通にホスティング商売してもOK
（※VM１台毎に限界までリソースつかっちゃおう、コンテナ
別のSSLもイケる）
24

25. END
lxc on cloud
IaaS上にプライベート環境を作り
一部を外部に公開する
HiganWorks LLC id:sawanoboly
※2012-10-25 18:00∼19:30
ファーストサーバさん社内勉強会向け発表資料
