1. TM001 SIRI 1/2012
HAZMIL BIN HAPAZ
INSTITUT KEMAHIRAN BELIA
NEGARA PAGOH

2. INSTRUCTIONAL AIMS
PENGENALAN
PENENTUAN PAKSI
JENIS CODE
KOORDINAT
KUIZ

3.  Pelatih-pelatih mesti boleh :
TERANGKAN PENENTUAN PAKSI MESIN
CNC MILLING
TERANGKAN JENIS CODE DALAM
PART PROGRAM
BINCANGKAN KOORDINAT
GEOMETRI CNC

4.  CNC adalah akronim kepada Computer
Numerical Control
 Merupakan kaedah pengawalan mesin secara
tepat menggunakan siri arahan berkod
 Kod ini dinyatakan dalam bentuk nombor dan
abjad.
 Kod ini mewakili arah, jarak , pergerakan dan
kedudukan .

6.  Penentuan paksi dicadangkan oleh (Eletric
Industries Association)
 Berasaskan “hukum tangan kanan”

7.  Untuk menentukan paksi-paksi mesin CNC
, jari hantu hendaklah ditujukan kearah
spindle mesin. Ini adalah paksi Z+.
 Setelah paksi dikenalpasti, barulah
pengaturcaraan boleh dilakukan.

8.  Part program adalah perincian pemesinan
yang mengandungi langkah-langkah
pemesinan untk menghasilkan benda kerja
 Perincian ini terdiri daripada kod arahan.
 Set tunggal arahan dipanggil blok program
 Keseluruhan program dipanggil part
program

9. Konfigurasi blok program haruslah
Blok Program mengandungi :
• Preparatory Function (G-Code)
•Miscellaneous Function (M-Code)
•Sequence Number (N)
•Tool Function (T)
•Coordinate (X,Y, Z)
Part Program

10. FUNGSI G-CODE
POSITIONING G0
LINEAR INTERPOLATION G1
CIRCULAR INTERPOLATION G2 (CW), G3 (CCW)
ABSOLUTE COMMAND G90
INCRMENTAL COMMAND G91
WORKPIECE SETTING G54

11. FUNGSI G-CODE
SPINDLE SWITCH ON M03 (CW), M04 (CCW)
SPINDLE STOP M05
TOOL CHANGE M06
COOLANT ON M08
COOLANT OFF M09

12.  Data geometri boleh dinyatakan dalam 2
cara
1. Absolute (G90)
Pengukuran Absolute untuk setiap titik
sentiasa diambil dari titik rujukan yang
sama atau tetap
2. Incremental (G91)
Kedudukan sebelumnya iaitu setiap titik
akan dianggap sebagai titik asalan atau
tititk rujukan

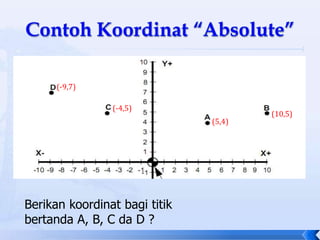

13. (-9,7)
(-4,5)
(10,5)
(5,4)
Berikan koordinat bagi titik
bertanda A, B, C da D ?

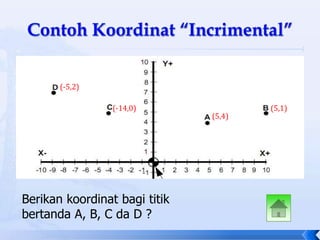

14. (-5,2)
(-14,0) (5,1)
(5,4)
Berikan koordinat bagi titik
bertanda A, B, C da D ?

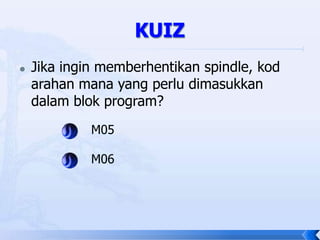

15.  Jika ingin memberhentikan spindle, kod
arahan mana yang perlu dimasukkan
dalam blok program?
M05
M06

16.  G90 X5 Y7 adalah sebahagian blok
program, G90 merujuk kepada apa?
Absolute
Incrimental

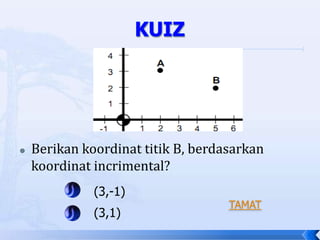

17.  Berikan koordinat titik B, berdasarkan
koordinat incrimental?
(3,-1)
TAMAT
(3,1)

20. TAJUK MINGGU HADAPAN
“ MACHINE ZERO POINT”
