【NGINXセミナー】API ゲートウェイとしてのNGINX Plus活用方法
- 1. API ゲートウェイとしての NGINX Plus活用方法 F5ネットワークス ジャパン
- 2. ©2023 F5 2 • API/ APIゲートウェイ • APIに求められる要件・構成 • NGINX • 動作デモ • まとめ Agenda
- 3. ©2023 F5 3 API /APIゲートウェイ

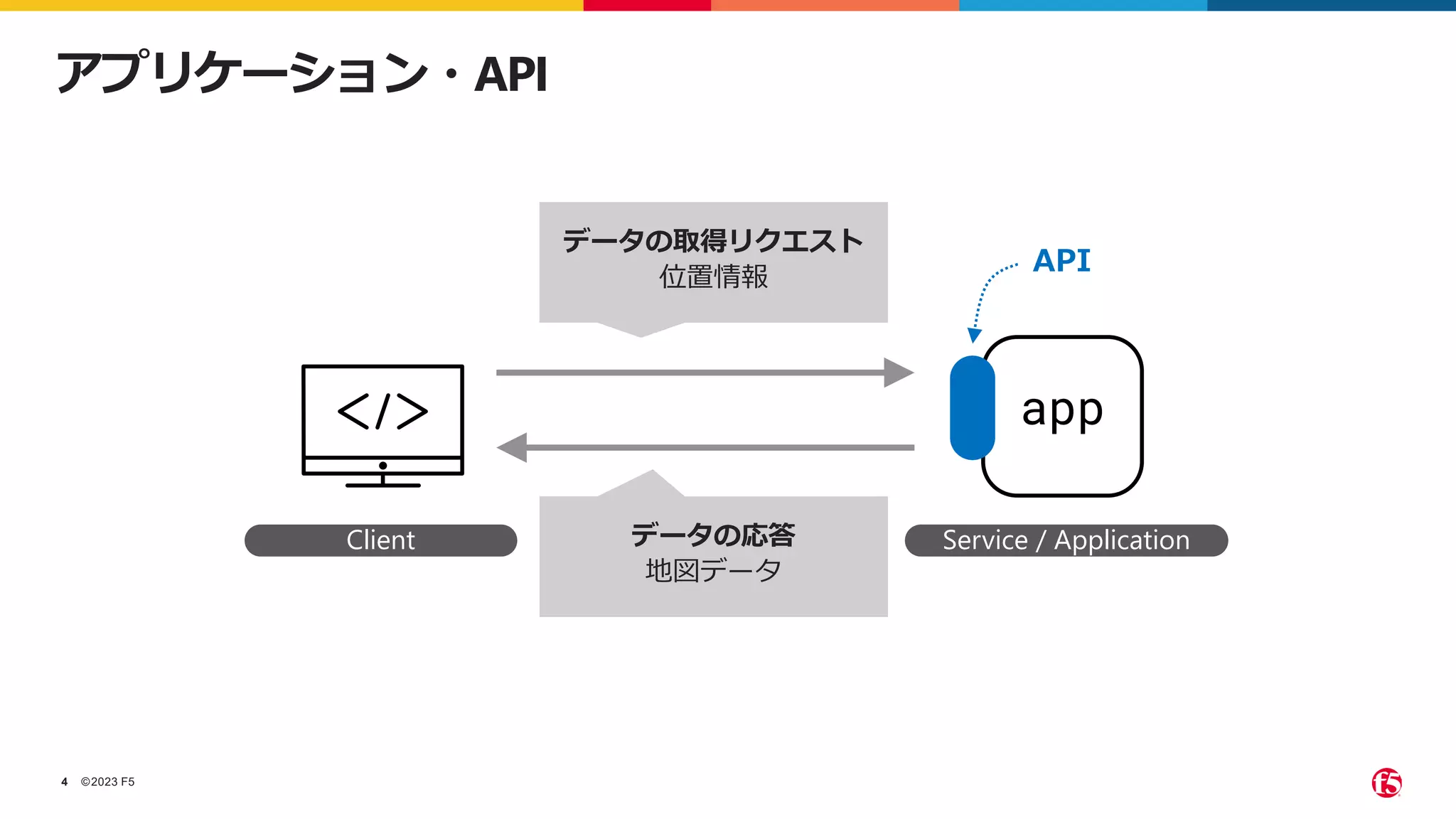

- 4.

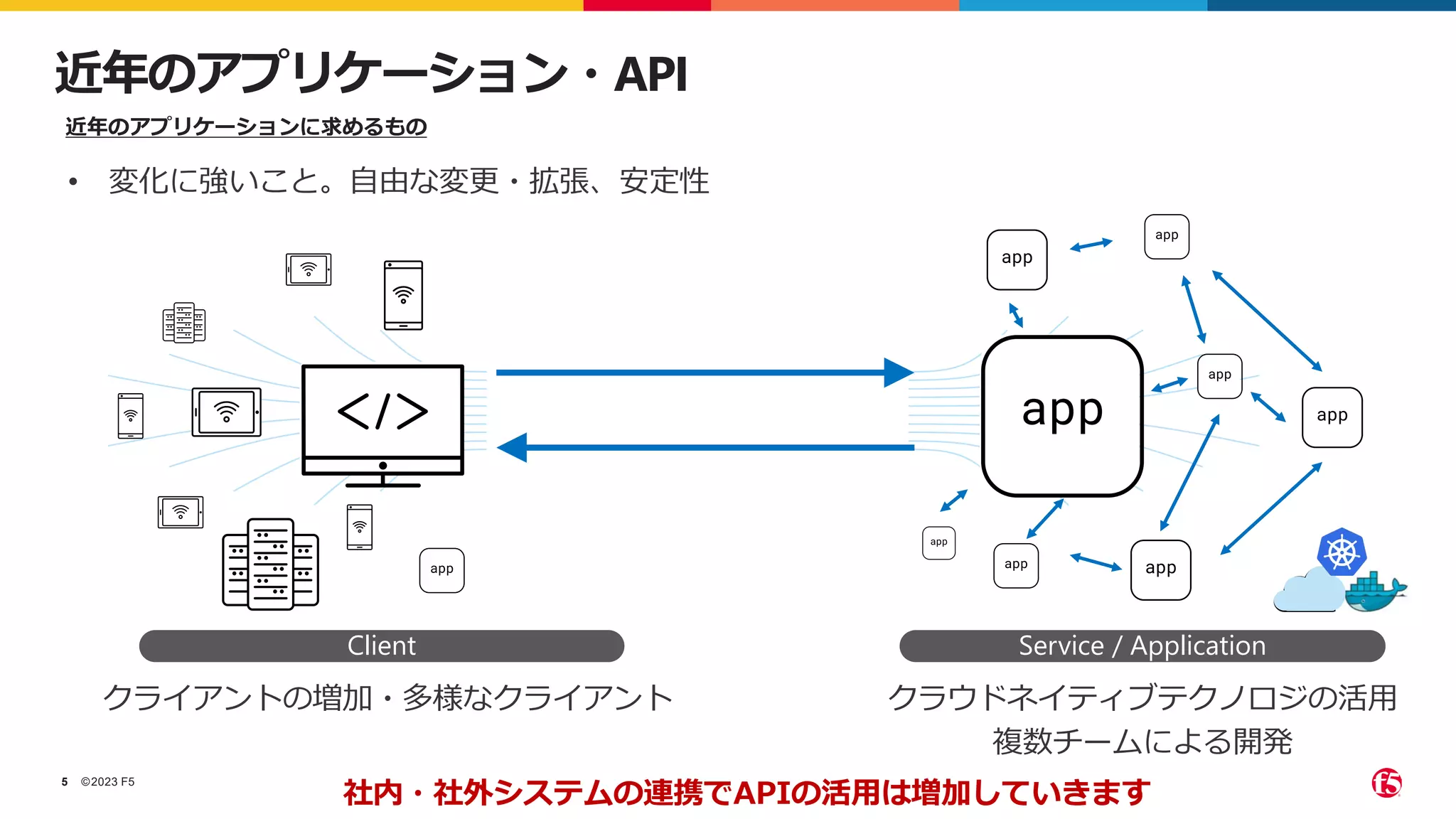

- 5. ©2023 F5 5 近年のアプリケーション・API • 変化に強いこと。自由な変更・拡張、安定性 近年のアプリケーションに求めるもの ClientService / Application クライアントの増加・多様なクライアント クラウドネイティブテクノロジの活用 複数チームによる開発 社内・社外システムの連携でAPIの活用は増加していきます

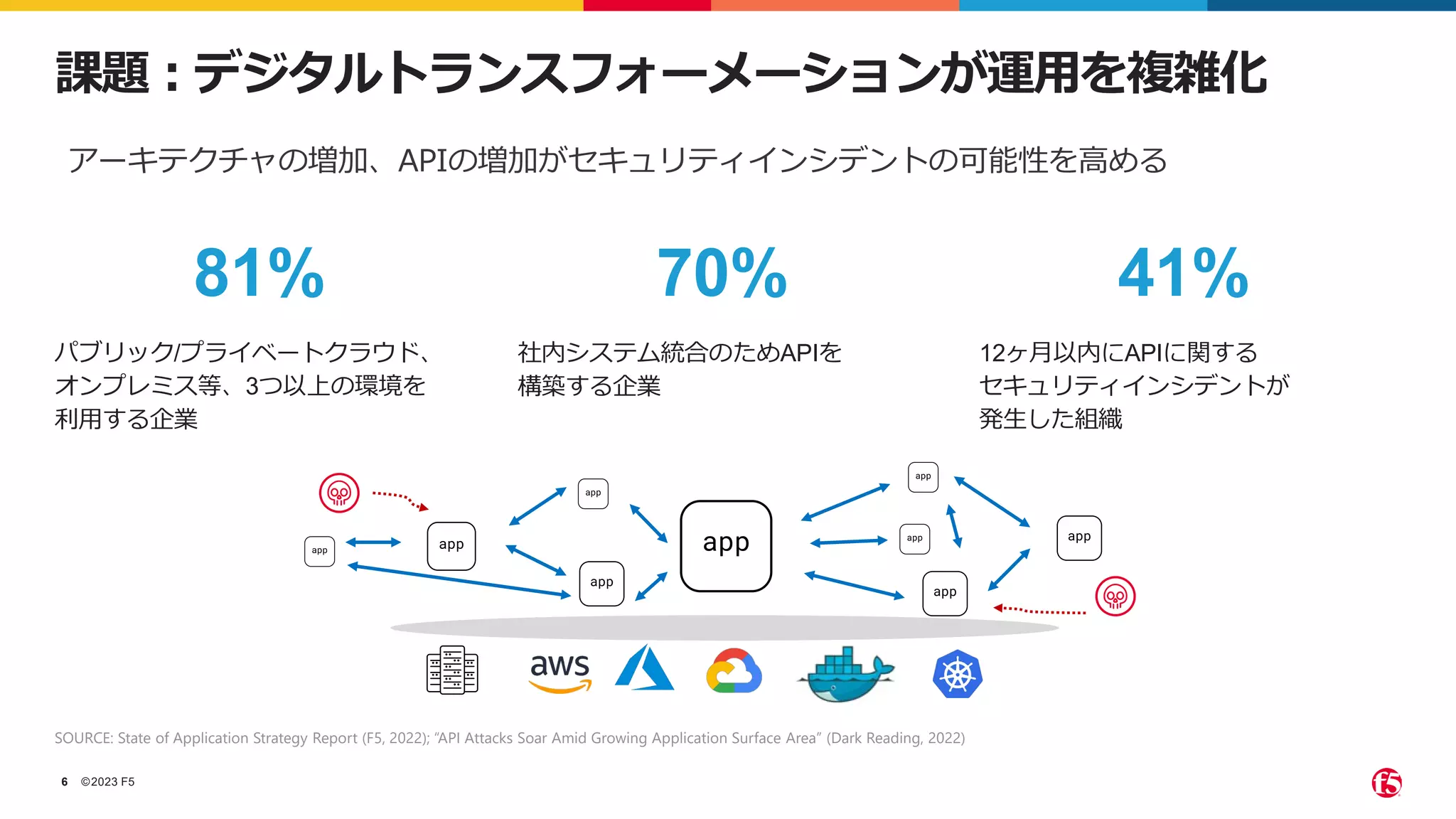

- 6. ©2023 F5 6 課題：デジタルトランスフォーメーションが運用を複雑化 70% 社内システム統合のためAPIを 構築する企業 81% パブリック/プライベートクラウド、 オンプレミス等、3つ以上の環境を 利用する企業 41% 12ヶ月以内にAPIに関する セキュリティインシデントが 発生した組織 SOURCE: Stateof Application Strategy Report (F5, 2022); “API Attacks Soar Amid Growing Application Surface Area” (Dark Reading, 2022) アーキテクチャの増加、APIの増加がセキュリティインシデントの可能性を高める

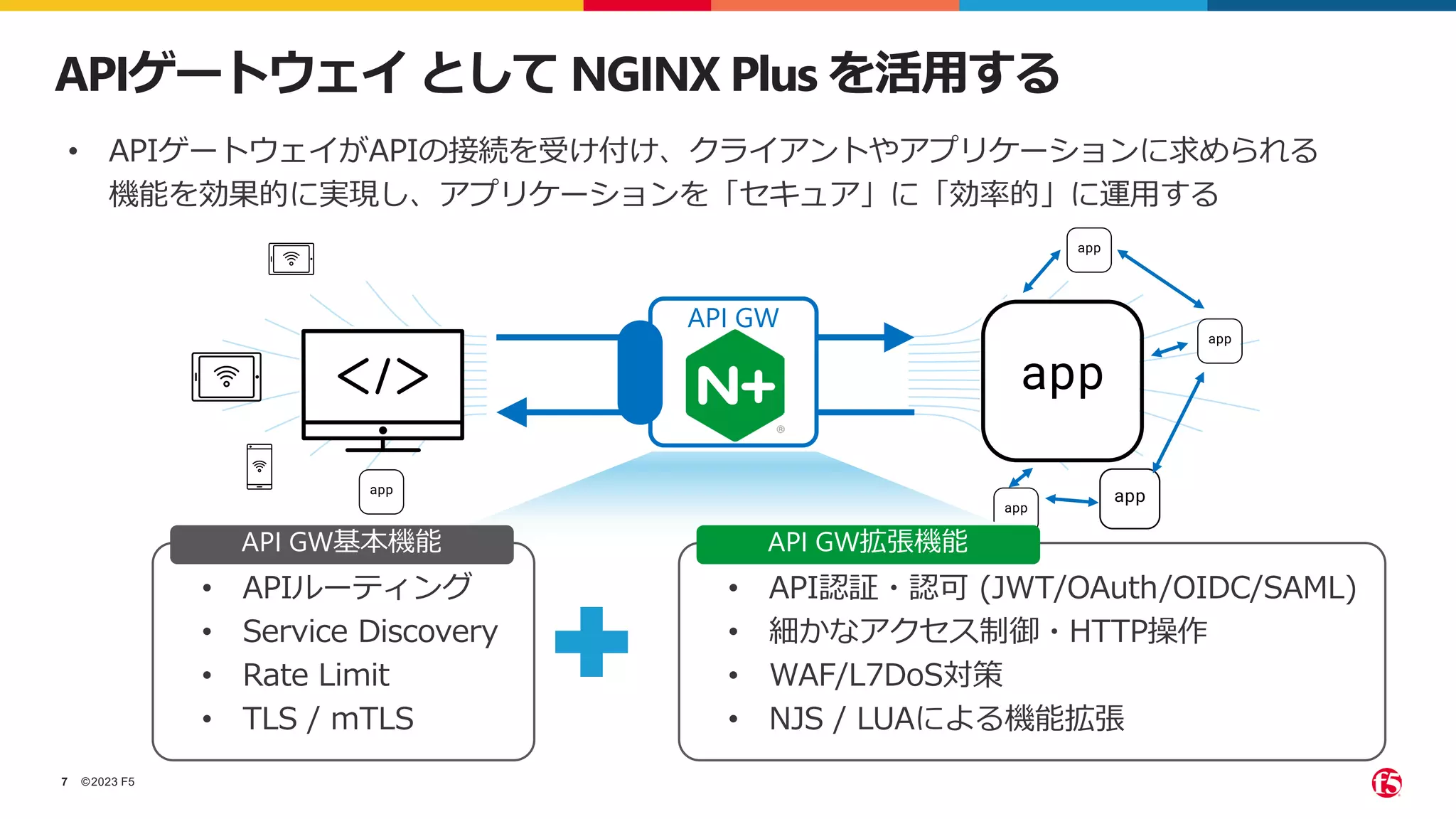

- 7. ©2023 F5 7 APIゲートウェイ としてNGINX Plus を活用する • APIゲートウェイがAPIの接続を受け付け、クライアントやアプリケーションに求められる 機能を効果的に実現し、アプリケーションを「セキュア」に「効率的」に運用する API GW API GW基本機能 • APIルーティング • Service Discovery • Rate Limit • TLS / mTLS API GW拡張機能 • API認証・認可 (JWT/OAuth/OIDC/SAML) • 細かなアクセス制御・HTTP操作 • WAF/L7DoS対策 • NJS / LUAによる機能拡張
- 8.

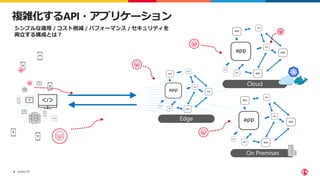

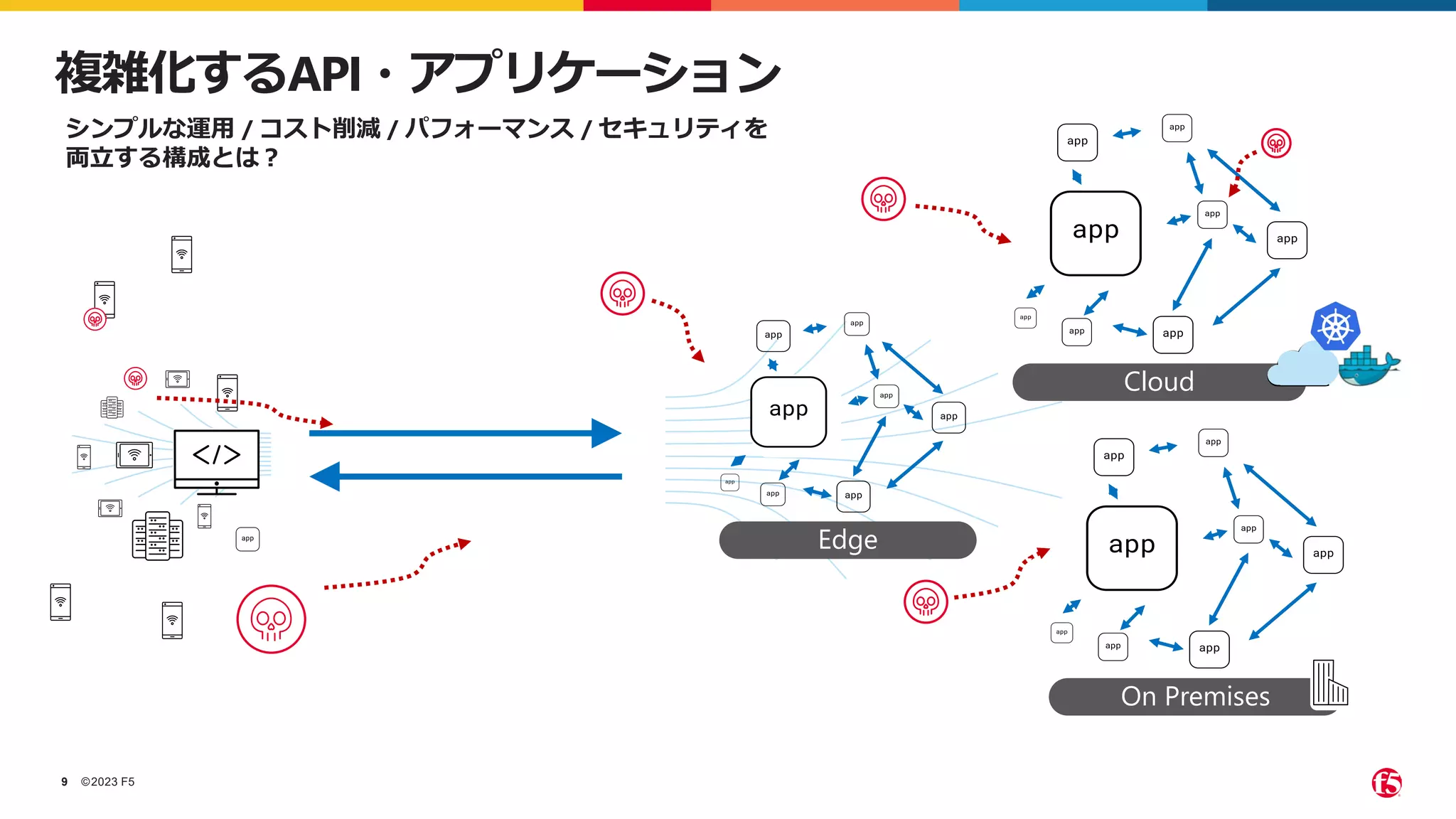

- 9. ©2023 F5 9 複雑化するAPI・アプリケーション シンプルな運用 /コスト削減 / パフォーマンス / セキュリティを 両立する構成とは？ Edge Cloud On Premises

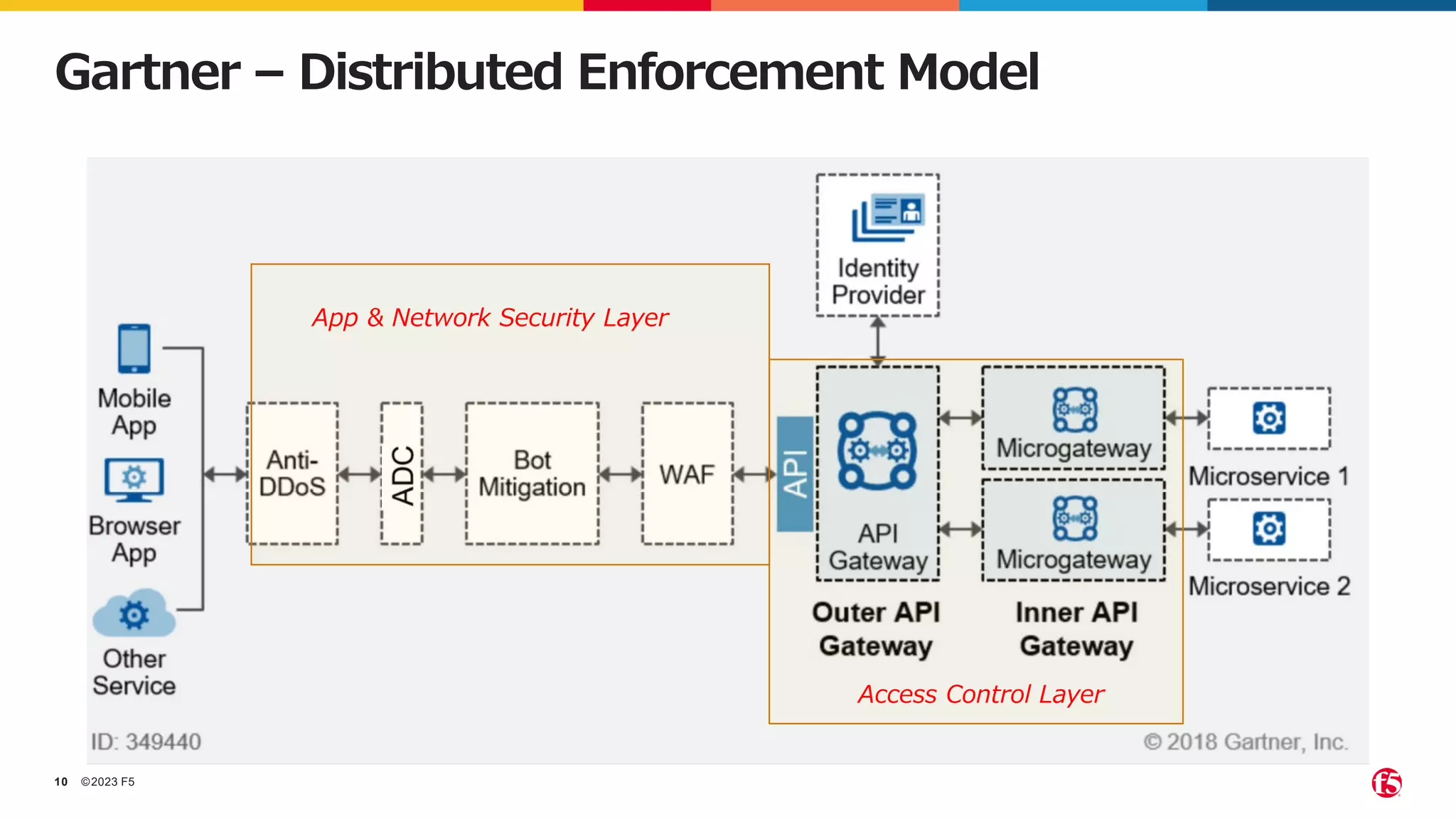

- 10. ©2023 F5 10 Gartner –Distributed Enforcement Model App & Network Security Layer Access Control Layer

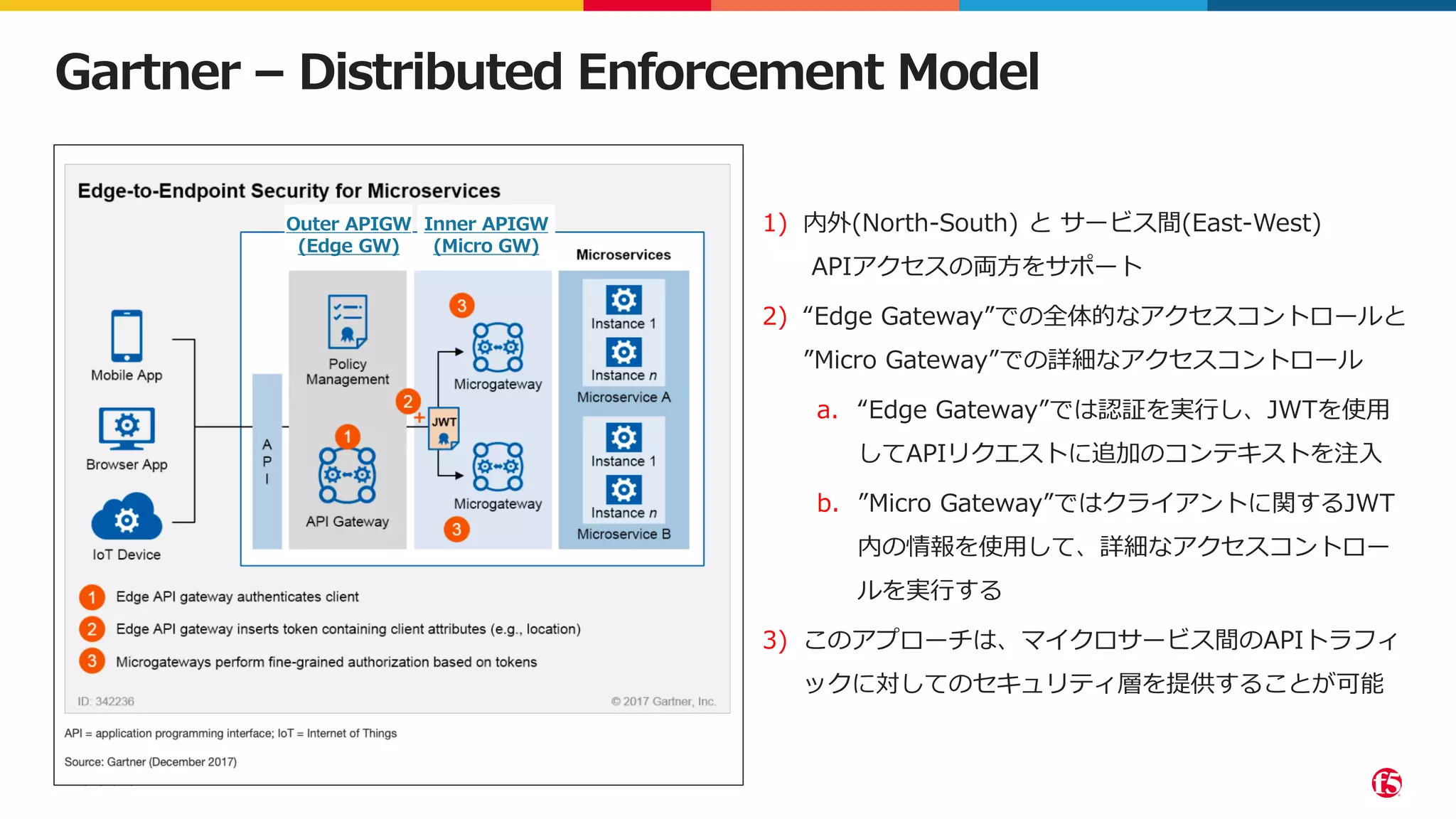

- 11. ©2023 F5 11 Gartner –Distributed Enforcement Model 1) 内外(North-South) と サービス間(East-West) APIアクセスの両方をサポート 2) “Edge Gateway”での全体的なアクセスコントロールと ”Micro Gateway”での詳細なアクセスコントロール a. “Edge Gateway”では認証を実行し、JWTを使用 してAPIリクエストに追加のコンテキストを注入 b. ”Micro Gateway”ではクライアントに関するJWT 内の情報を使用して、詳細なアクセスコントロー ルを実行する 3) このアプローチは、マイクロサービス間のAPIトラフィ ックに対してのセキュリティ層を提供することが可能 Outer APIGW (Edge GW) Inner APIGW (Micro GW)

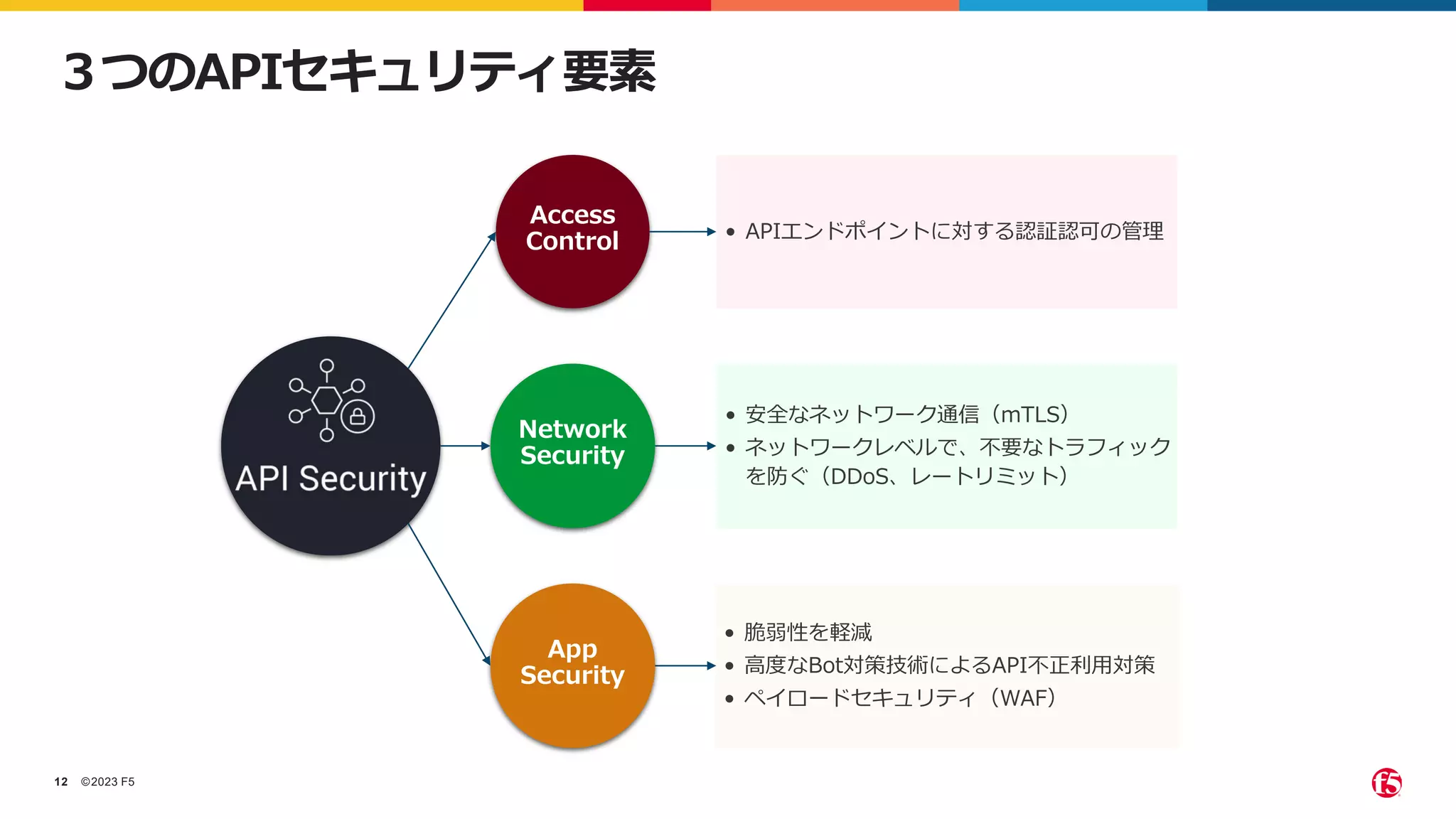

- 12. ©2023 F5 12 ３つのAPIセキュリティ要素 Access Control •APIエンドポイントに対する認証認可の管理 Network Security • 安全なネットワーク通信（mTLS） • ネットワークレベルで、不要なトラフィック を防ぐ（DDoS、レートリミット） App Security • 脆弱性を軽減 • 高度なBot対策技術によるAPI不正利用対策 • ペイロードセキュリティ（WAF）

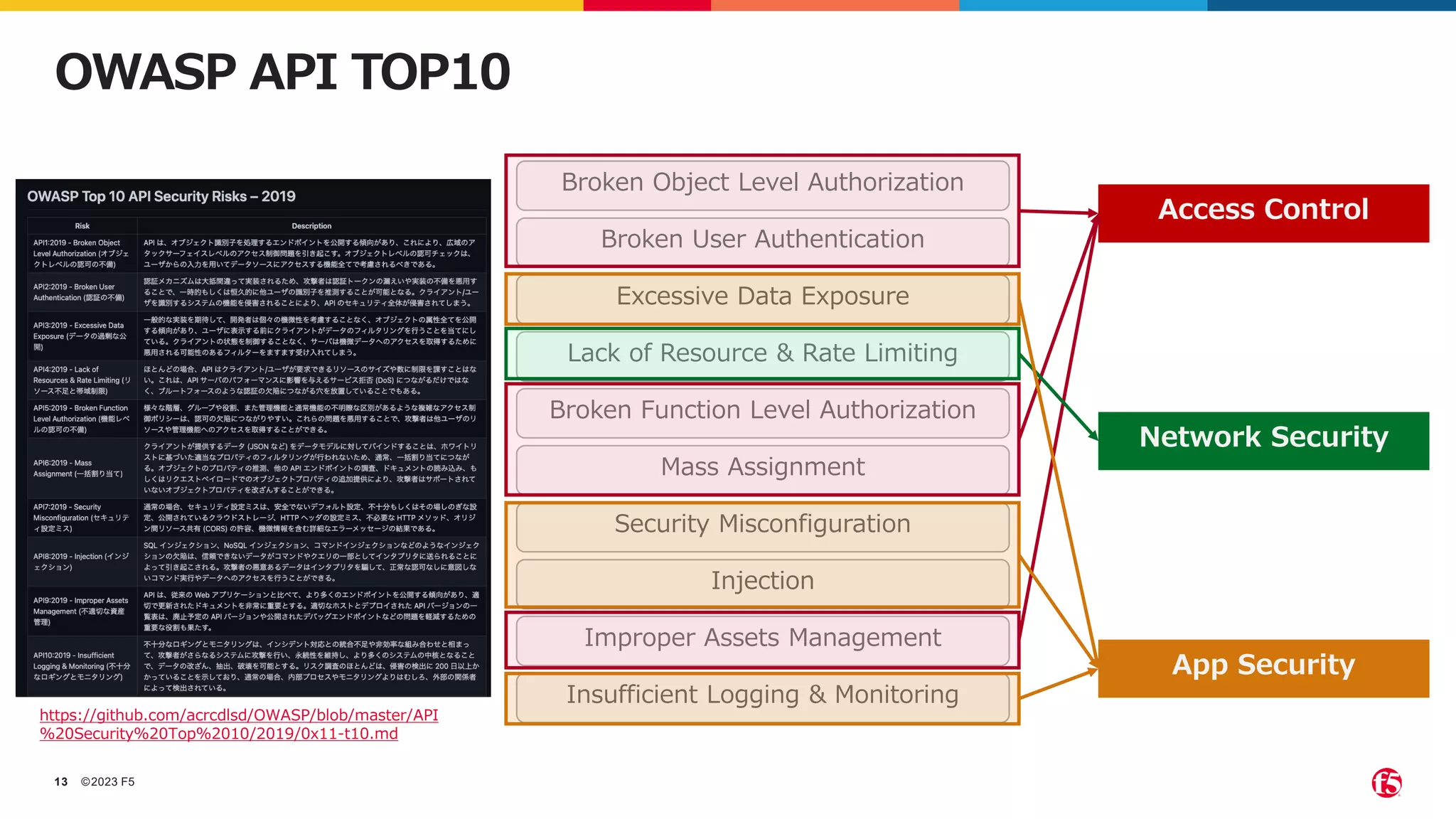

- 13. ©2023 F5 13 OWASP APITOP10 Broken Object Level Authorization Broken User Authentication Excessive Data Exposure Lack of Resource & Rate Limiting Broken Function Level Authorization Mass Assignment Security Misconfiguration Injection Improper Assets Management Insufficient Logging & Monitoring Access Control Network Security App Security https://github.com/acrcdlsd/OWASP/blob/master/API %20Security%20Top%2010/2019/0x11-t10.md

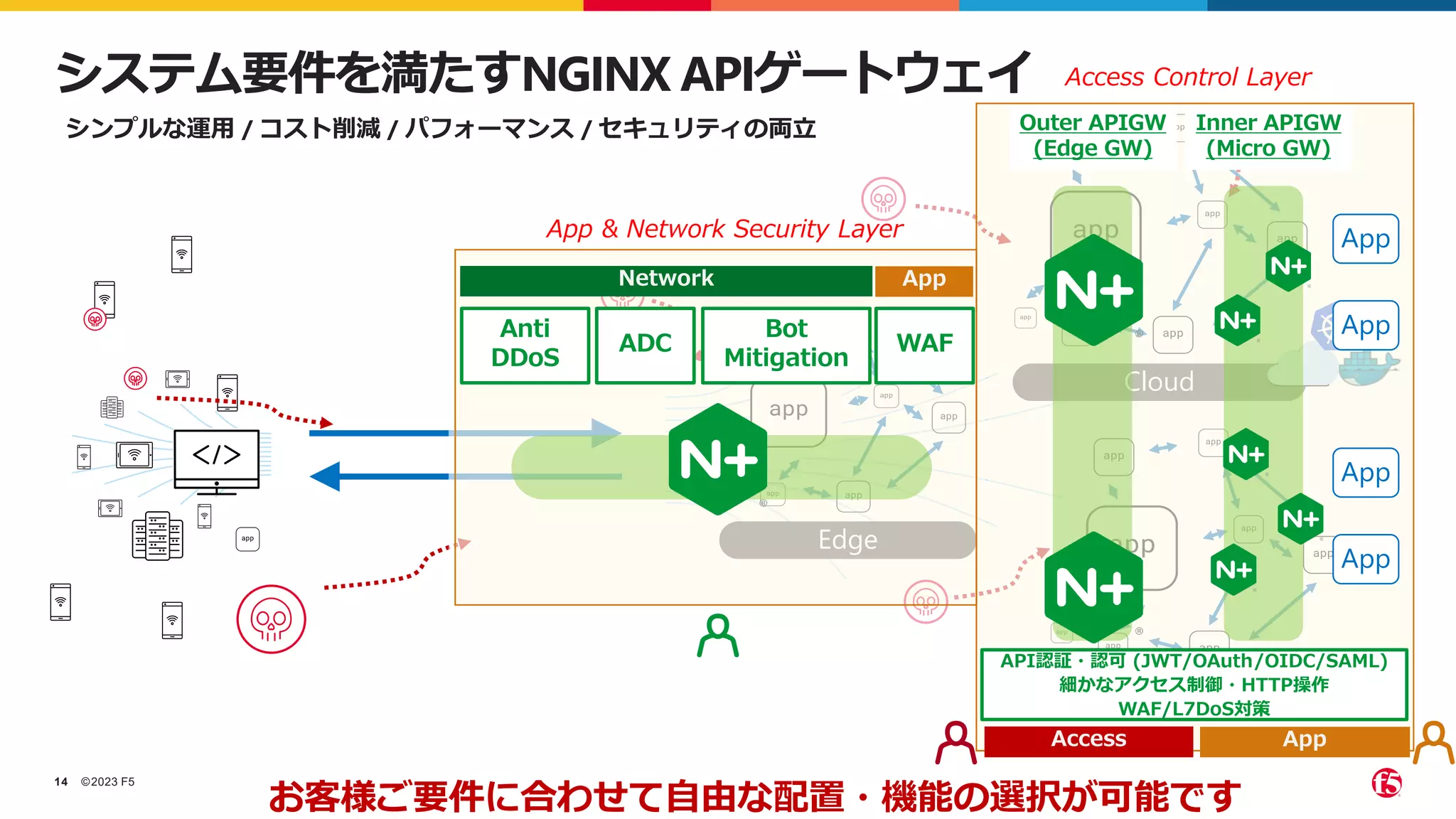

- 14. ©2023 F5 14 システム要件を満たすNGINX APIゲートウェイ シンプルな運用/ コスト削減 / パフォーマンス / セキュリティの両立 お客様ご要件に合わせて自由な配置・機能の選択が可能です Edge Cloud On Premises App & Network Security Layer Access Control Layer Anti DDoS ADC Bot Mitigation WAF Outer APIGW (Edge GW) Inner APIGW (Micro GW) API認証・認可 (JWT/OAuth/OIDC/SAML) 細かなアクセス制御・HTTP操作 WAF/L7DoS対策 App App App App Access Network App App
- 15.

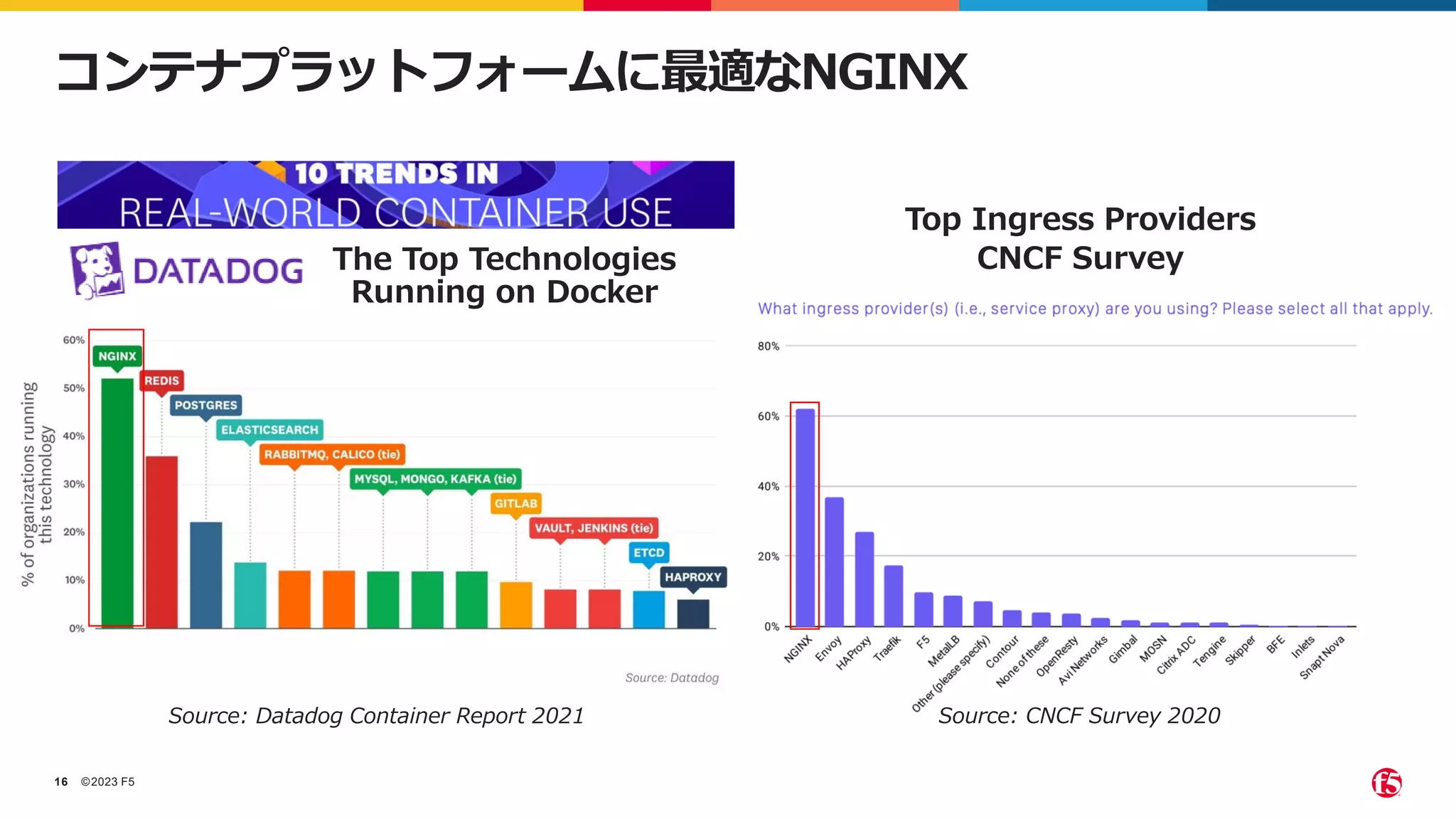

- 16. ©2023 F5 16 Source: DatadogContainer Report 2021 The Top Technologies Running on Docker Top Ingress Providers CNCF Survey Source: CNCF Survey 2020 コンテナプラットフォームに最適なNGINX

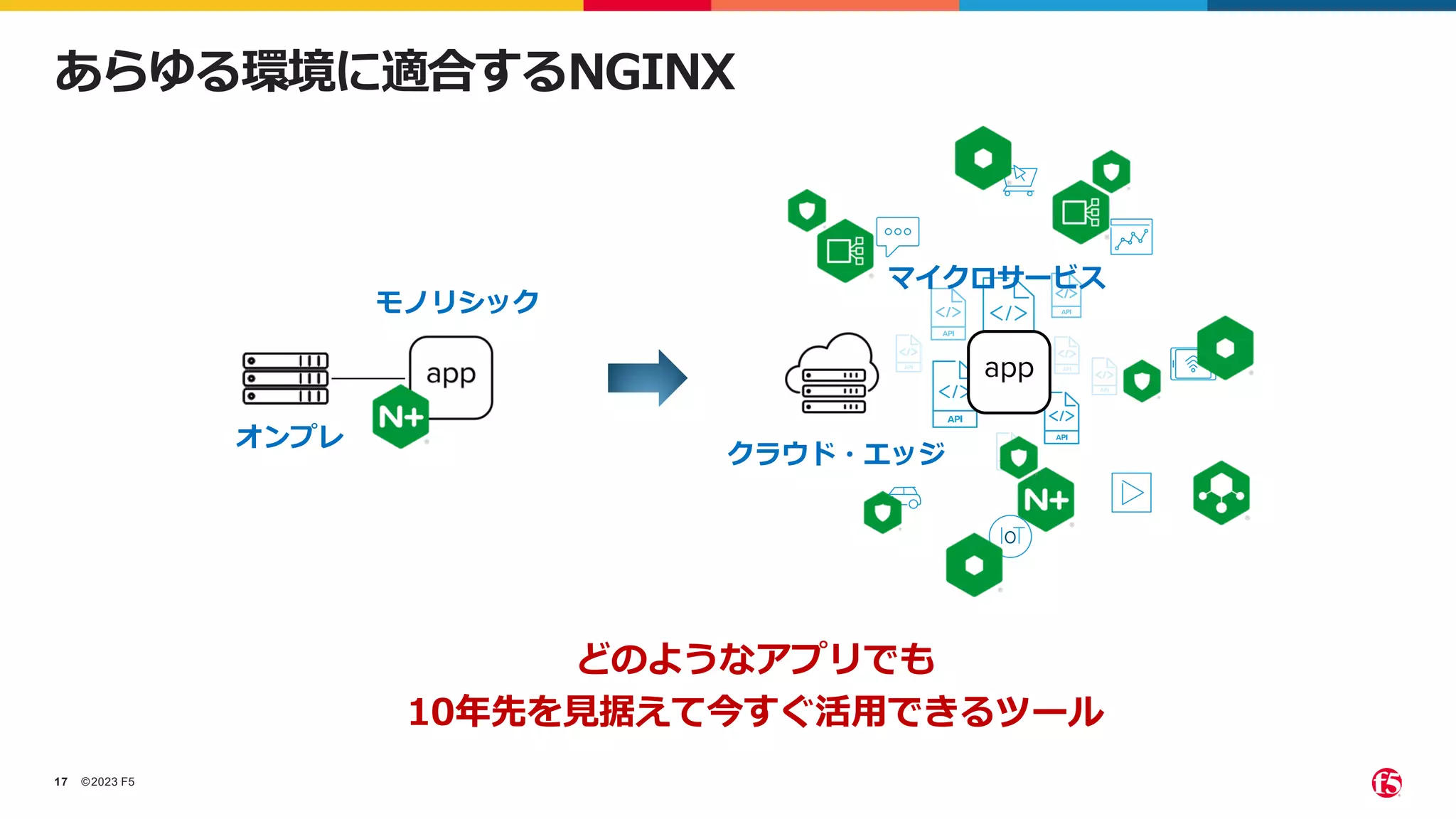

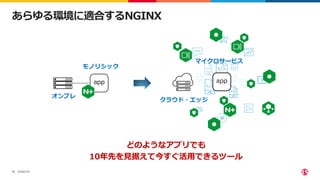

- 17.

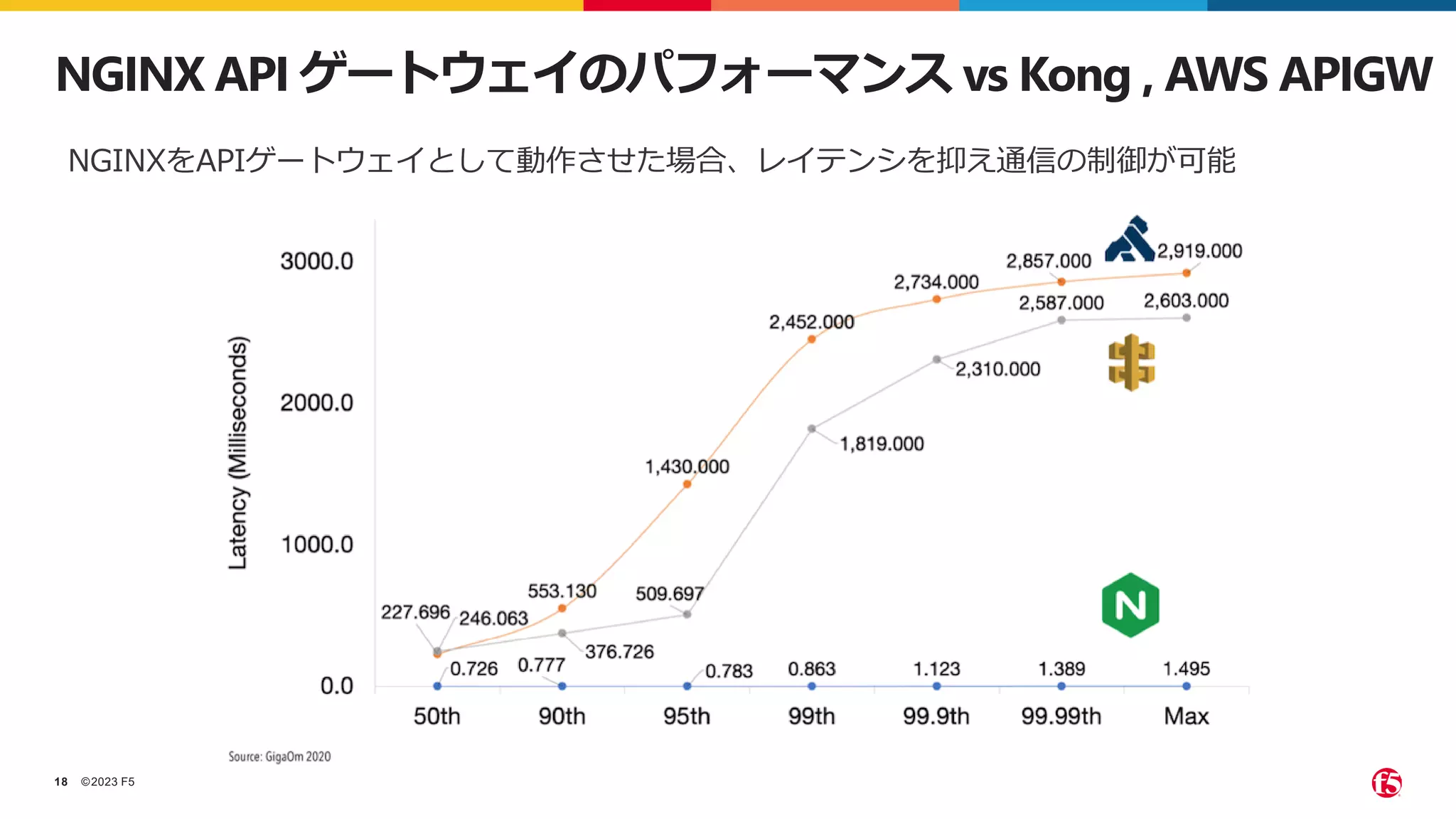

- 18. ©2023 F5 18 NGINX APIゲートウェイのパフォーマンス vs Kong , AWS APIGW NGINXをAPIゲートウェイとして動作させた場合、レイテンシを抑え通信の制御が可能

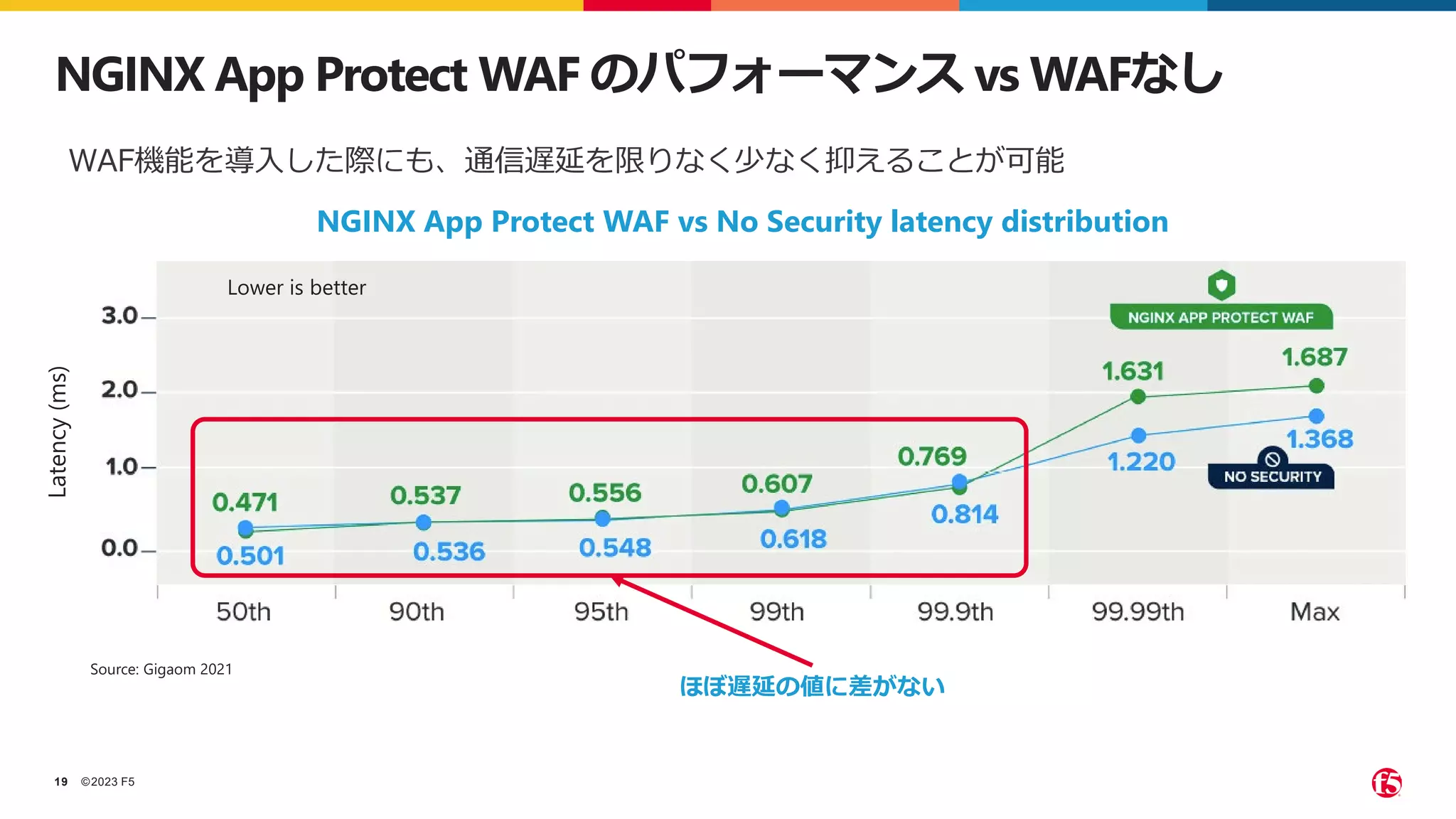

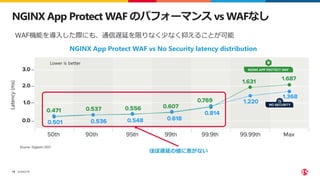

- 19. ©2023 F5 19 NGINX AppProtect WAF のパフォーマンス vs WAFなし Latency (ms) NGINX App Protect WAF vs No Security latency distribution Lower is better Source: Gigaom 2021 WAF機能を導入した際にも、通信遅延を限りなく少なく抑えることが可能 ほぼ遅延の値に差がない

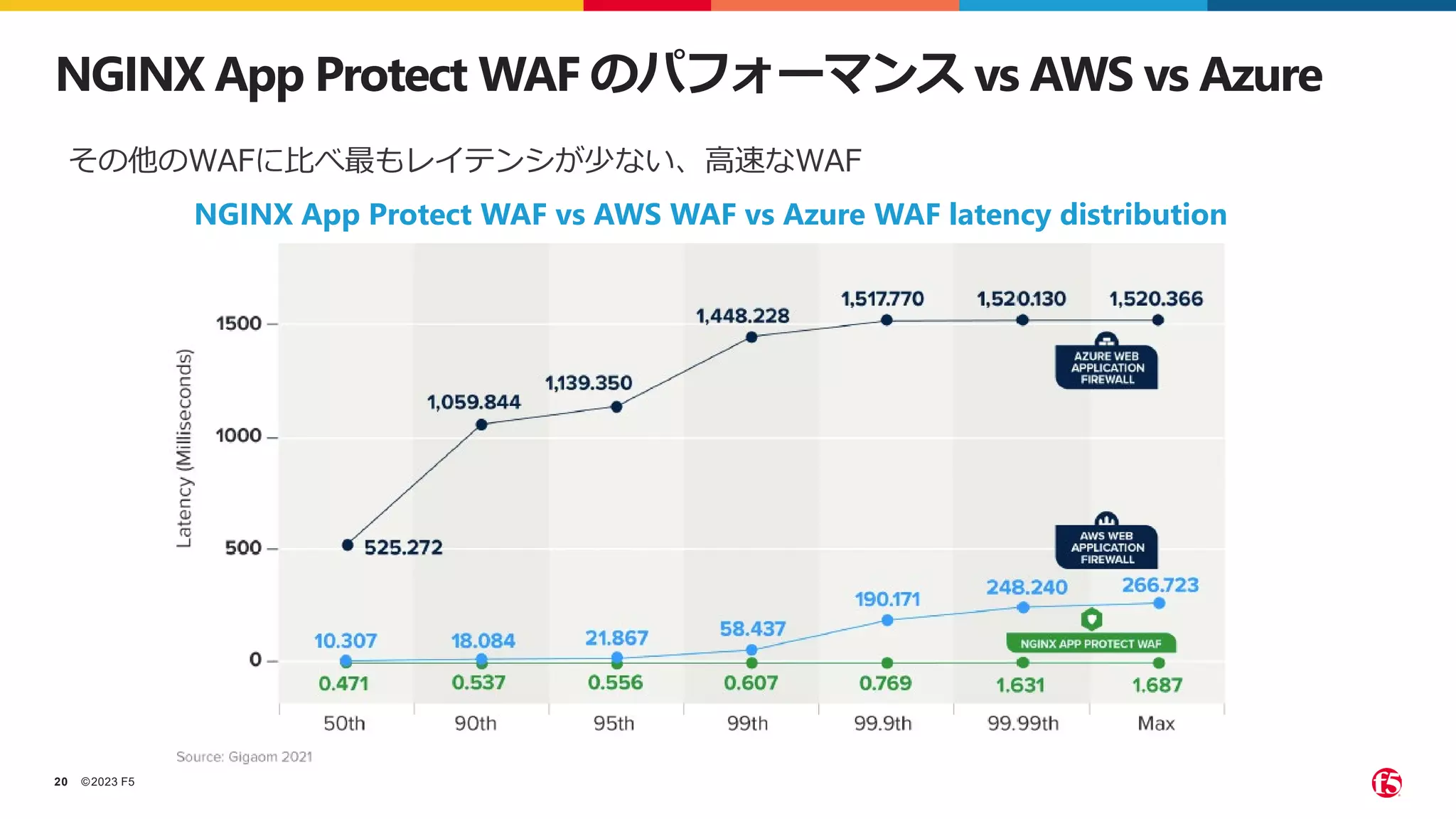

- 20. ©2023 F5 20 NGINX AppProtect WAF のパフォーマンス vs AWS vs Azure NGINX App Protect WAF vs AWS WAF vs Azure WAF latency distribution その他のWAFに比べ最もレイテンシが少ない、高速なWAF
- 21.

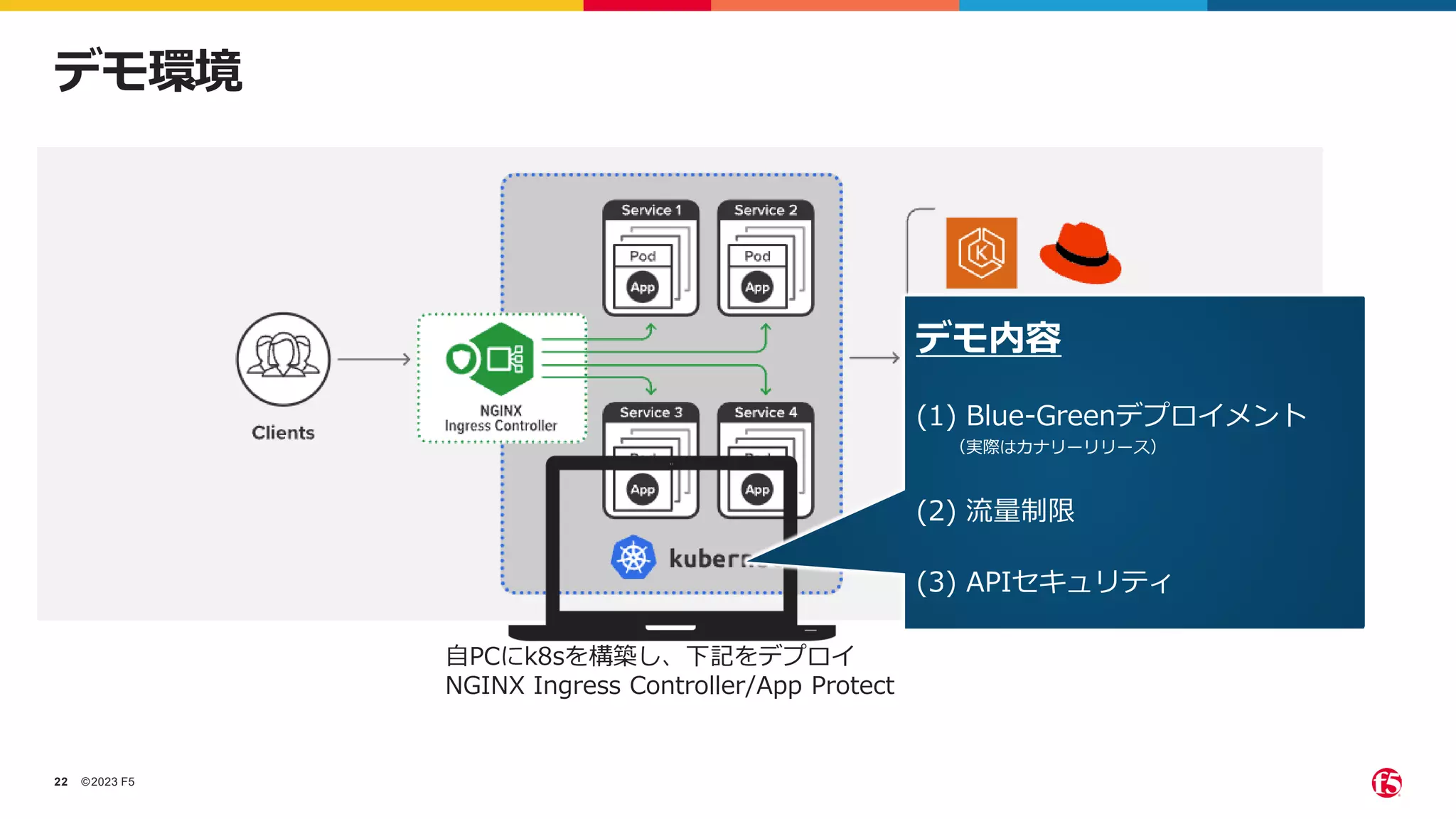

- 22. ©2023 F5 22 デモ環境 自PCにk8sを構築し、下記をデプロイ NGINX IngressController/App Protect デモ内容 (1) Blue-Greenデプロイメント （実際はカナリーリリース） (2) 流量制限 (3) APIセキュリティ

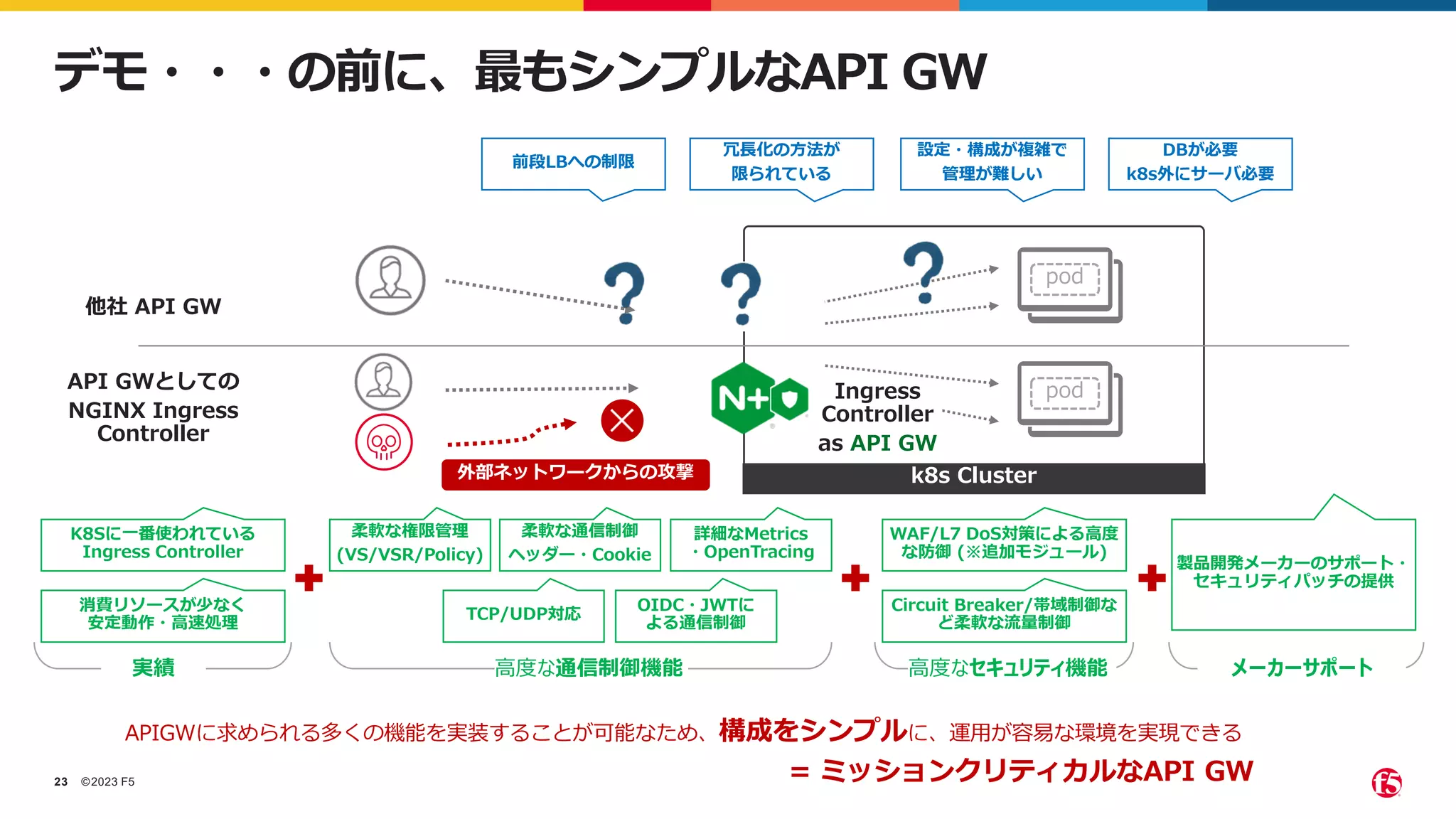

- 23. ©2023 F5 23 デモ・・・の前に、最もシンプルなAPI GW k8sCluster pod 外部ネットワークからの攻撃 前段LBへの制限 冗長化の方法が 限られている 設定・構成が複雑で 管理が難しい pod 他社 API GW API GWとしての NGINX Ingress Controller DBが必要 k8s外にサーバ必要 APIGWに求められる多くの機能を実装することが可能なため、構成をシンプルに、運用が容易な環境を実現できる Ingress Controller as API GW = ミッションクリティカルなAPI GW 柔軟な権限管理 (VS/VSR/Policy) 柔軟な通信制御 ヘッダー・Cookie TCP/UDP対応 詳細なMetrics ・OpenTracing OIDC・JWTに よる通信制御 WAF/L7 DoS対策による高度 な防御 (※追加モジュール) Circuit Breaker/帯域制御な ど柔軟な流量制御 高度な通信制御機能 高度なセキュリティ機能 製品開発メーカーのサポート・ セキュリティパッチの提供 メーカーサポート 実績 K8Sに一番使われている Ingress Controller 消費リソースが少なく 安定動作・高速処理

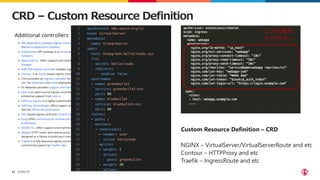

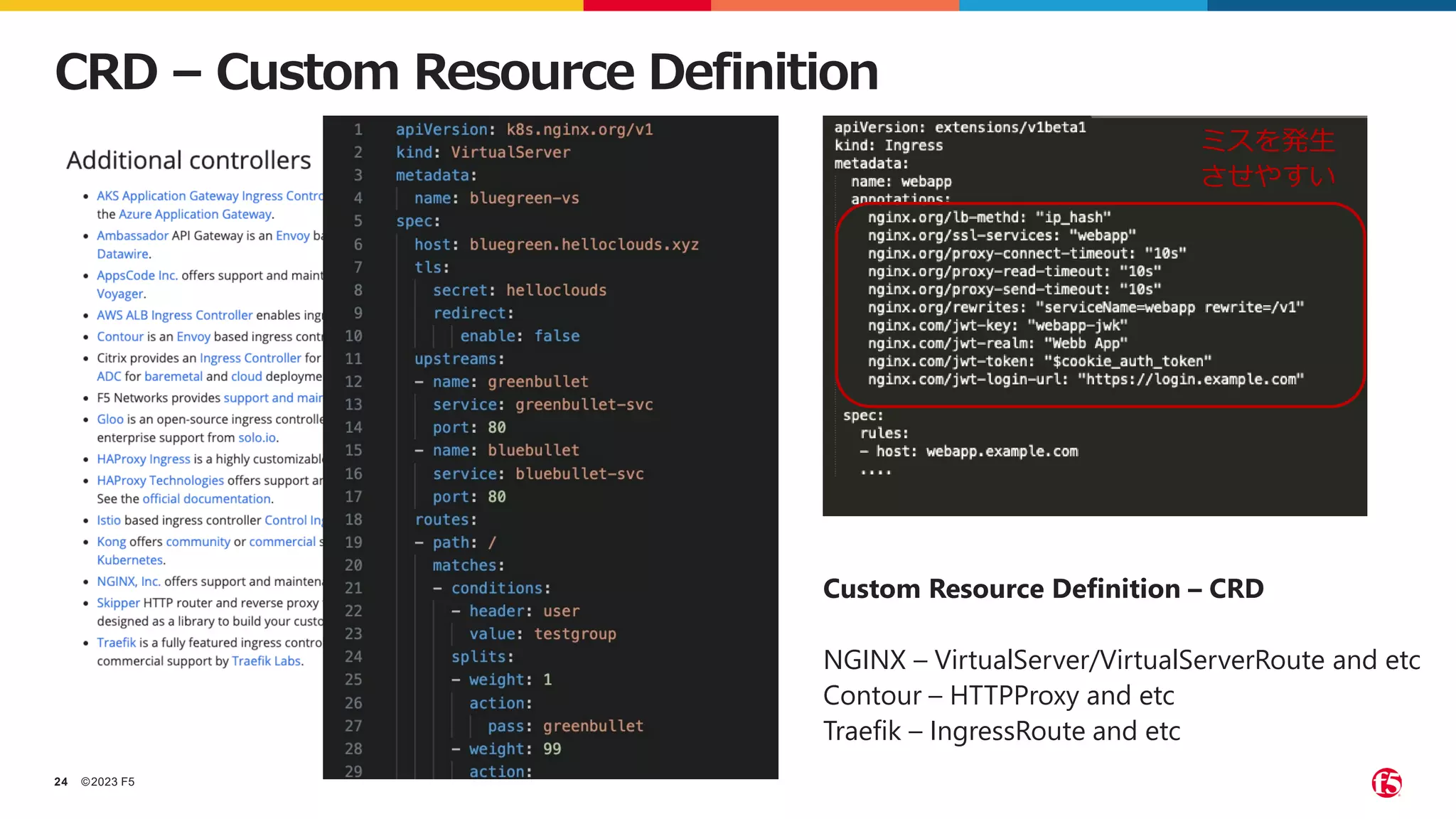

- 24. ©2023 F5 24 CRD –Custom Resource Definition Custom Resource Definition – CRD NGINX – VirtualServer/VirtualServerRoute and etc Contour – HTTPProxy and etc Traefik – IngressRoute and etc ミスを発生 させやすい

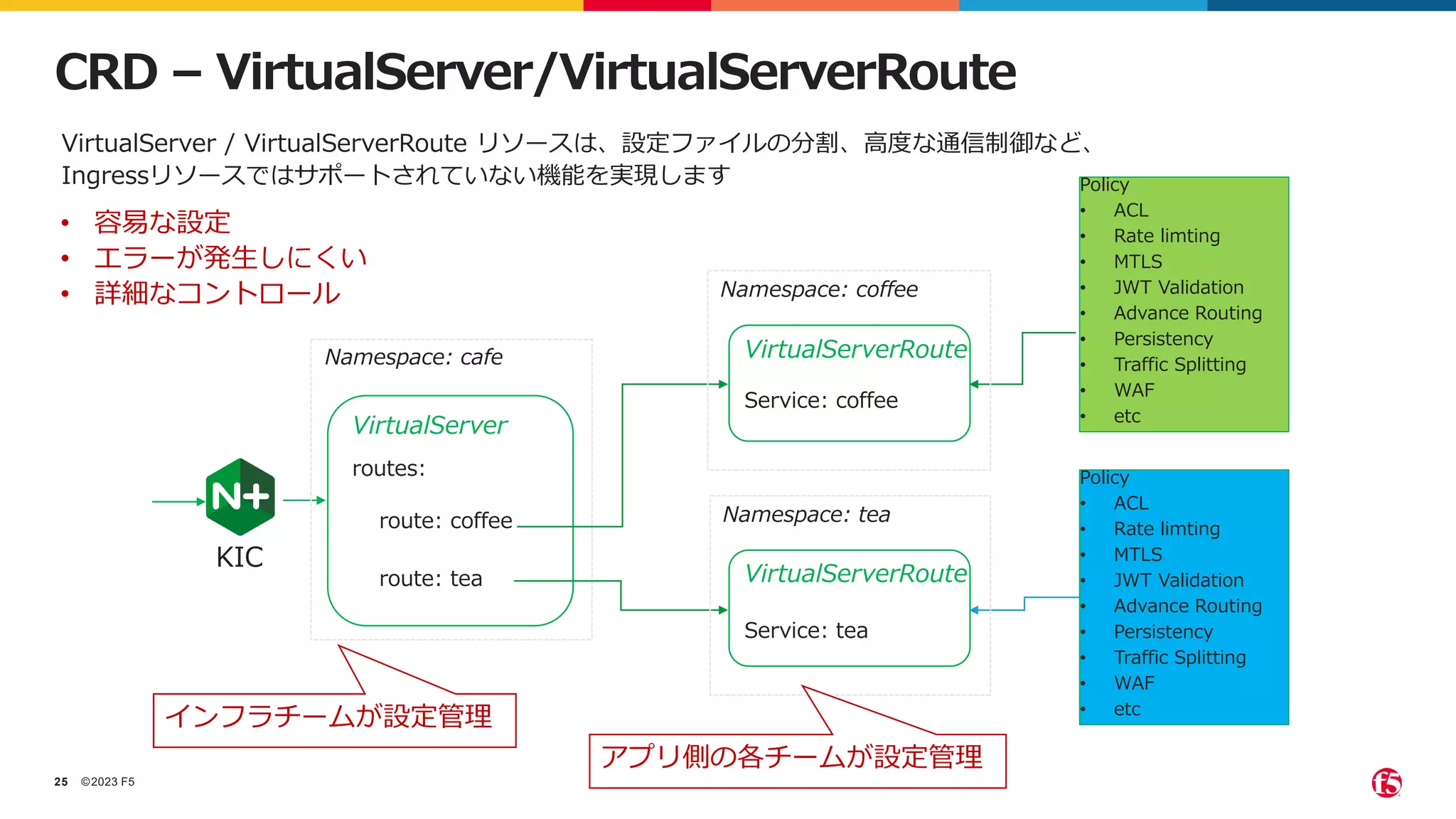

- 25. ©2023 F5 25 CRD –VirtualServer/VirtualServerRoute Namespace: cafe KIC VirtualServerRoute VirtualServerRoute VirtualServer / VirtualServerRoute リソースは、設定ファイルの分割、高度な通信制御など、 Ingressリソースではサポートされていない機能を実現します Policy • ACL • Rate limting • MTLS • JWT Validation • Advance Routing • Persistency • Traffic Splitting • WAF • etc Policy • ACL • Rate limting • MTLS • JWT Validation • Advance Routing • Persistency • Traffic Splitting • WAF • etc Service: coffee Service: tea VirtualServer route: coffee route: tea routes: Namespace: coffee Namespace: tea • 容易な設定 • エラーが発生しにくい • 詳細なコントロール インフラチームが設定管理 アプリ側の各チームが設定管理

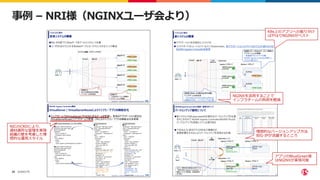

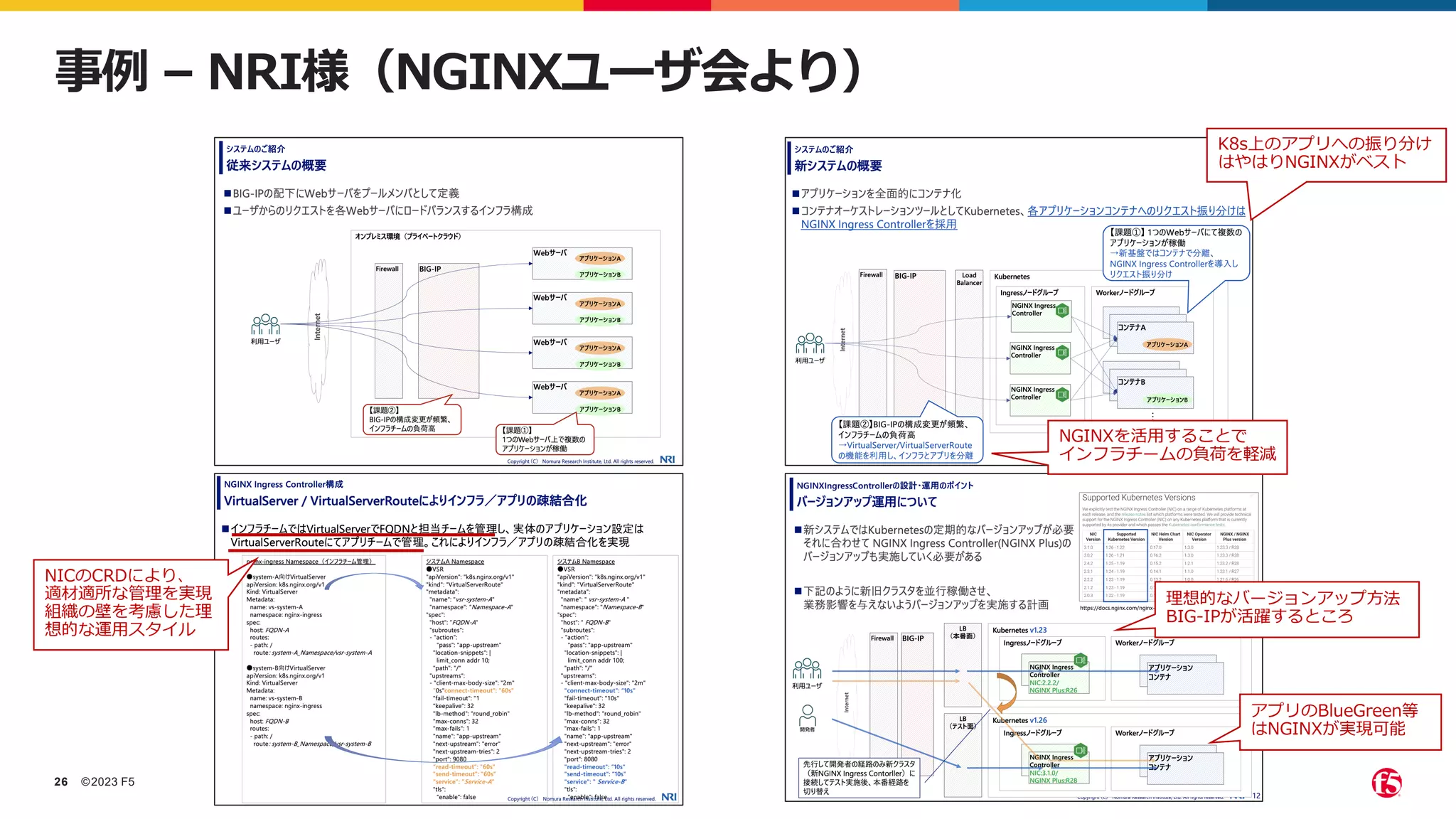

- 26. ©2023 F5 26 事例 –NRI様（NGINXユーザ会より） NGINXを活用することで インフラチームの負荷を軽減 K8s上のアプリへの振り分け はやはりNGINXがベスト NICのCRDにより、 適材適所な管理を実現 組織の壁を考慮した理 想的な運用スタイル 理想的なバージョンアップ方法 BIG-IPが活躍するところ アプリのBlueGreen等 はNGINXが実現可能

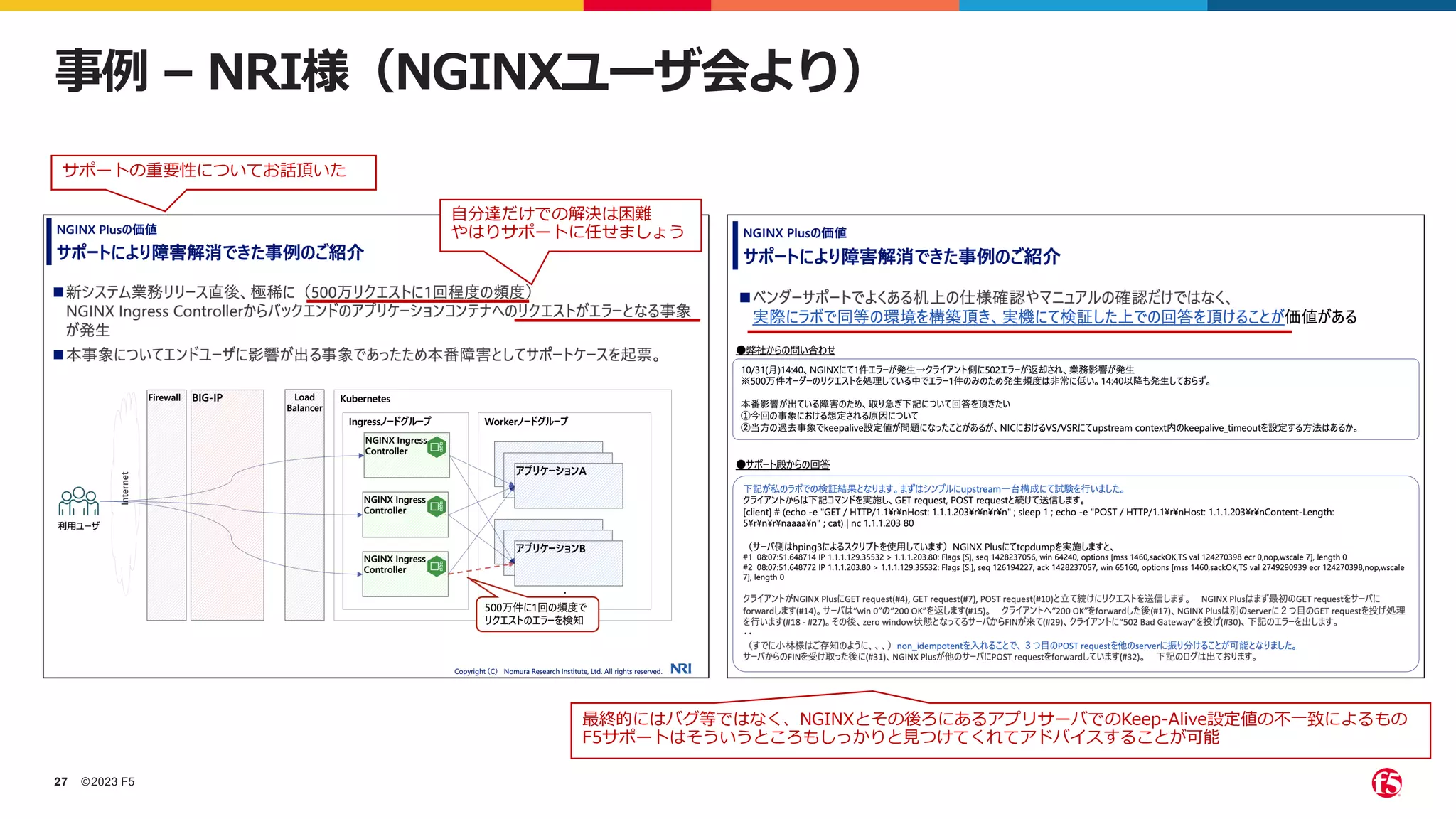

- 27. ©2023 F5 27 事例 –NRI様（NGINXユーザ会より） サポートの重要性についてお話頂いた 自分達だけでの解決は困難 やはりサポートに任せましょう 最終的にはバグ等ではなく、NGINXとその後ろにあるアプリサーバでのKeep-Alive設定値の不一致によるもの F5サポートはそういうところもしっかりと見つけてくれてアドバイスすることが可能

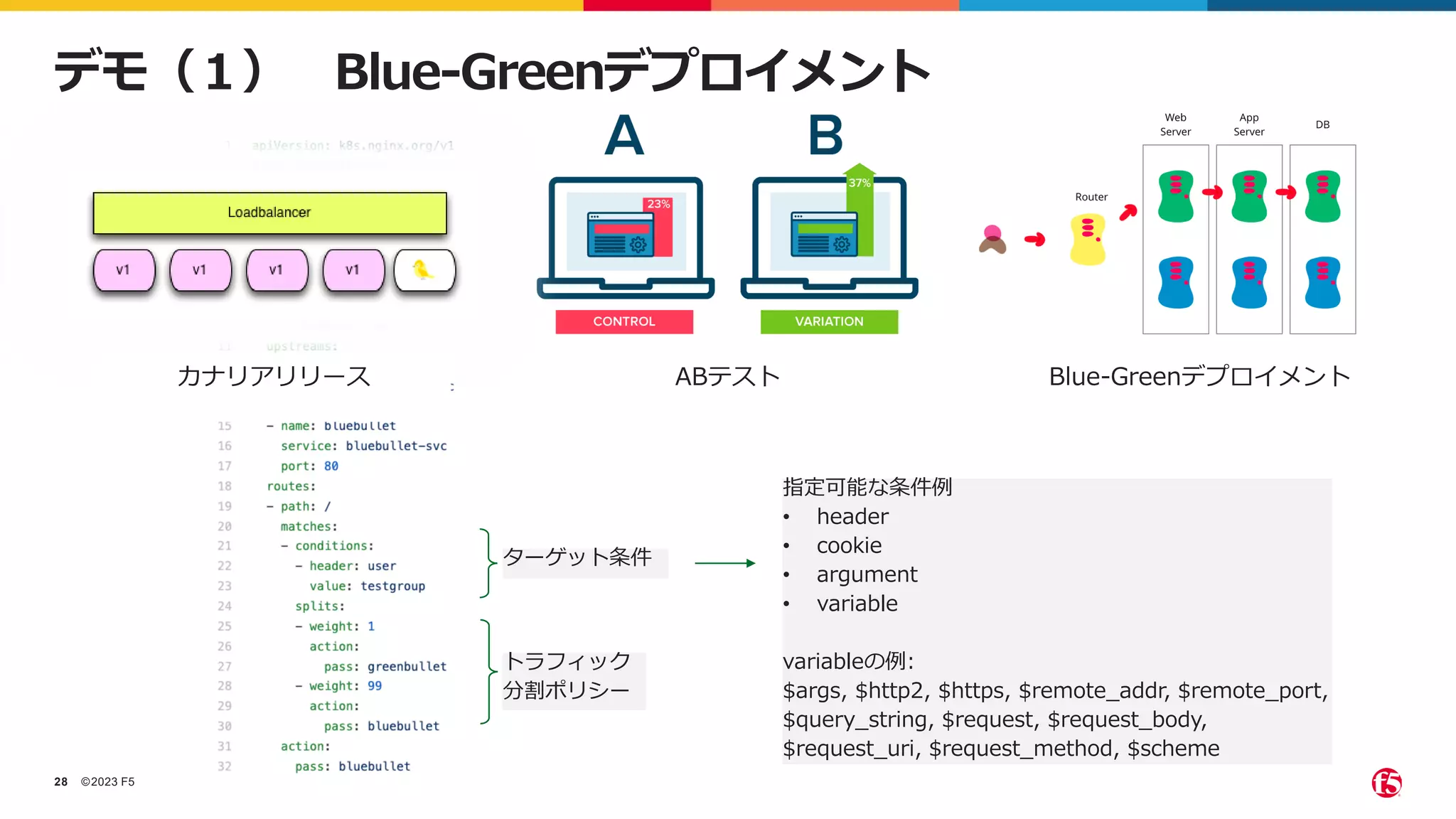

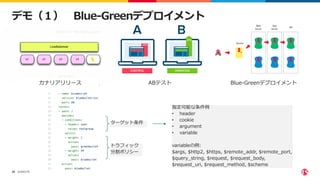

- 28. ©2023 F5 28 トラフィック 分割ポリシー ターゲット条件 指定可能な条件例 • header •cookie • argument • variable variableの例: $args, $http2, $https, $remote_addr, $remote_port, $query_string, $request, $request_body, $request_uri, $request_method, $scheme デモ（１） Blue-Greenデプロイメント Blue-Greenデプロイメント ABテスト カナリアリリース

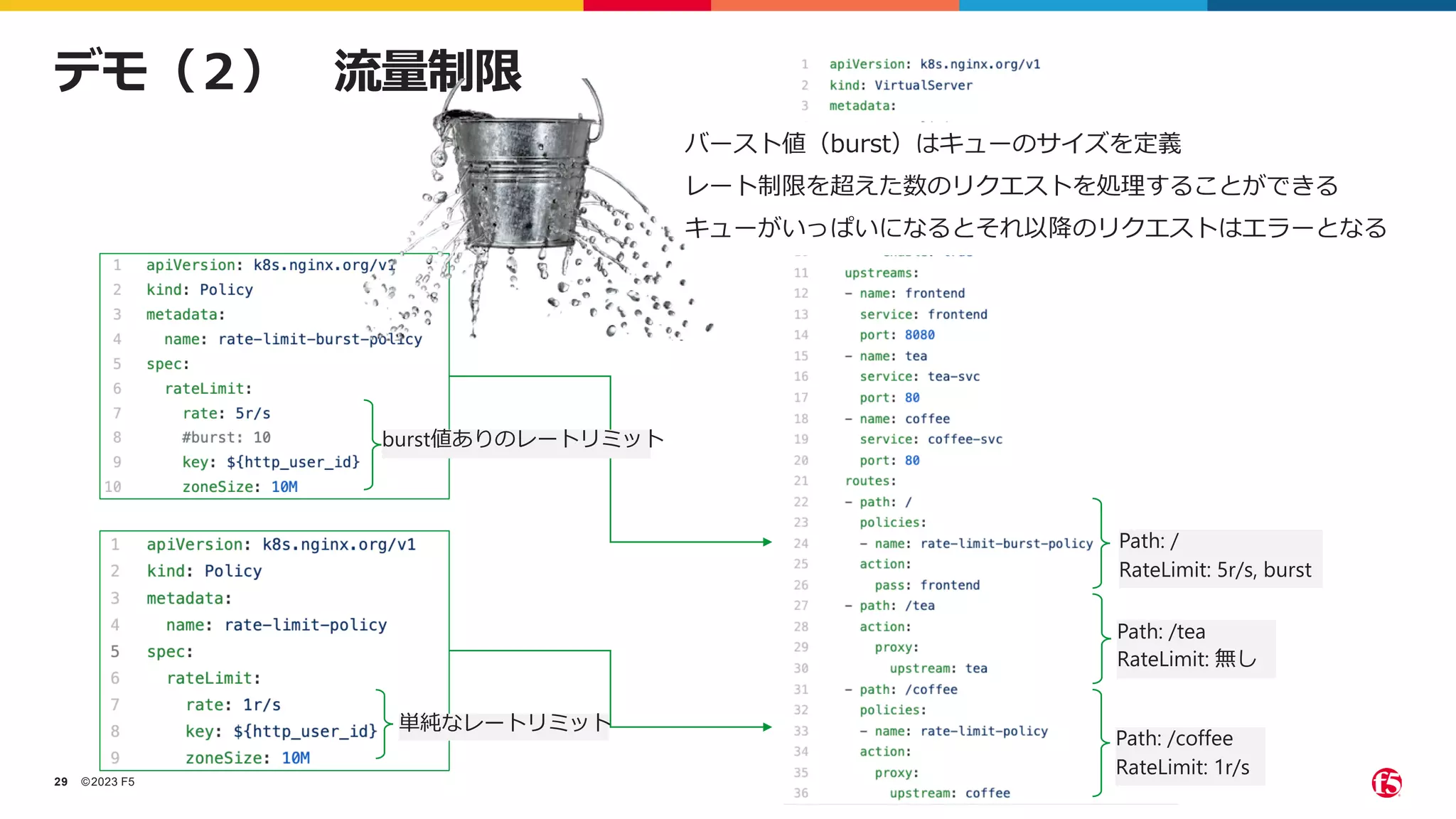

- 29. ©2023 F5 29 デモ（２） 流量制限 単純なレートリミット Path:/ RateLimit: 5r/s, burst Path: /coffee RateLimit: 1r/s Path: /tea RateLimit: 無し burst値ありのレートリミット バースト値（burst）はキューのサイズを定義 レート制限を超えた数のリクエストを処理することができる キューがいっぱいになるとそれ以降のリクエストはエラーとなる

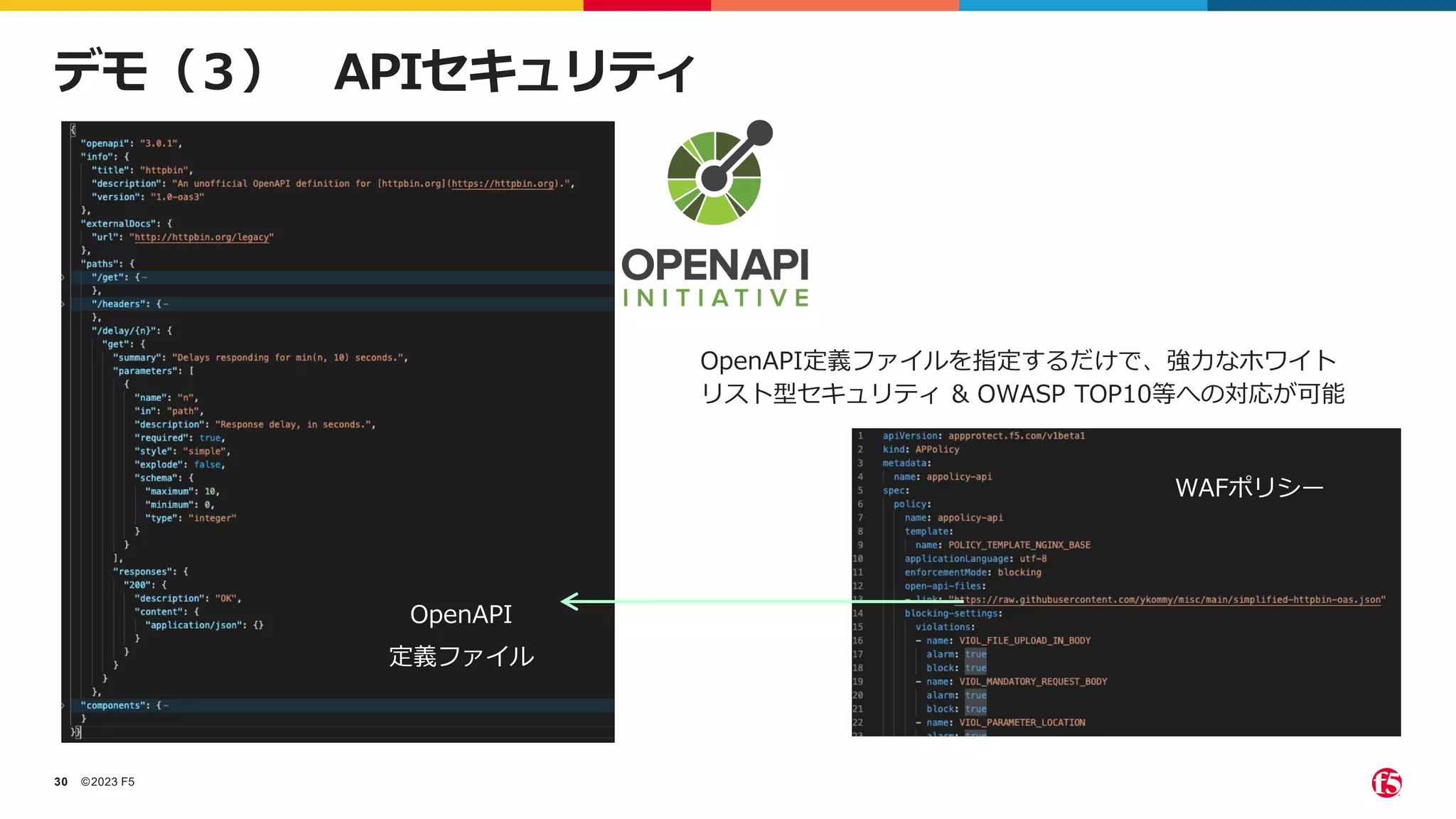

- 30.
- 31.

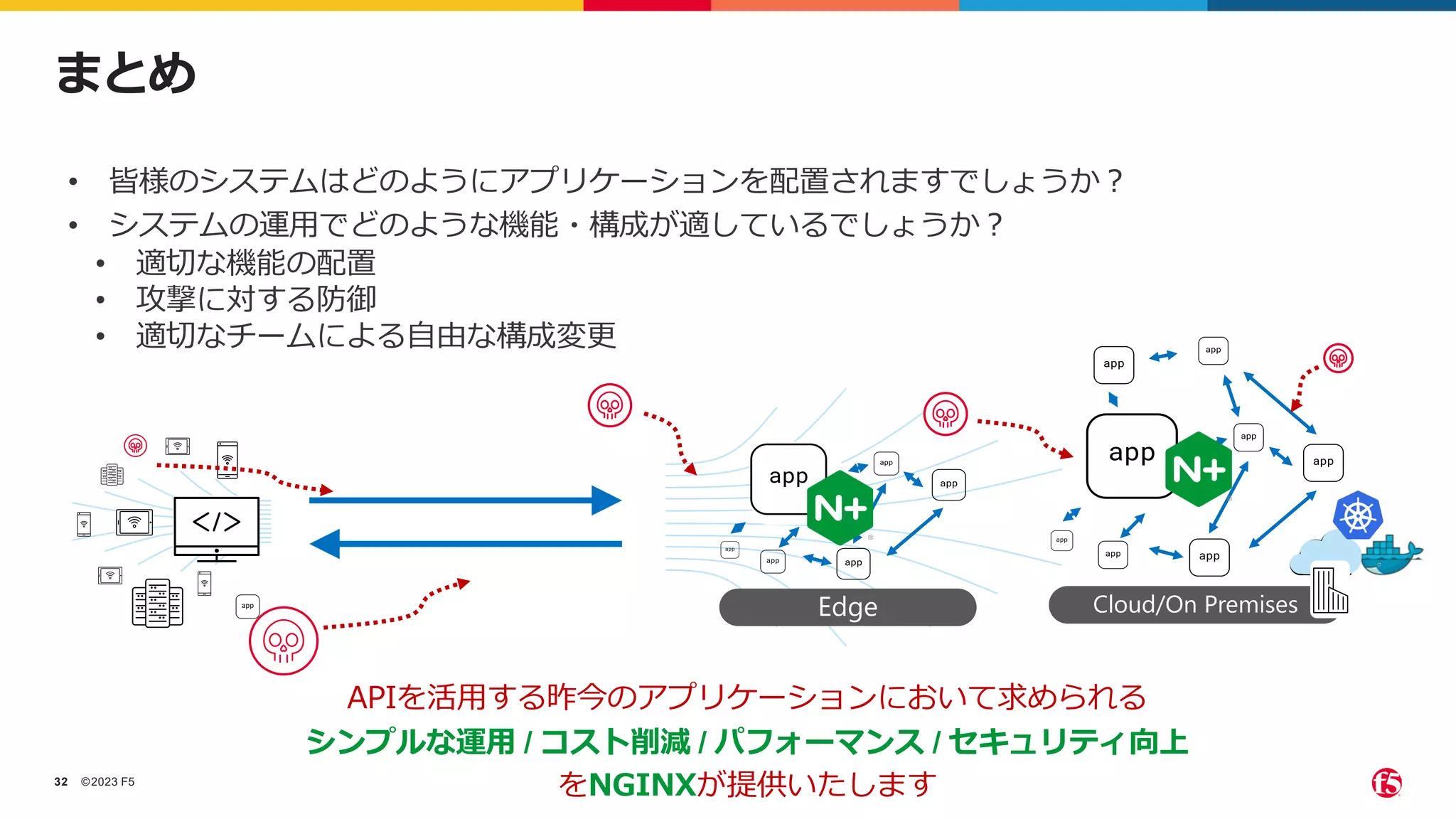

- 32. ©2023 F5 32 まとめ Edge Cloud/OnPremises • 皆様のシステムはどのようにアプリケーションを配置されますでしょうか？ • システムの運用でどのような機能・構成が適しているでしょうか？ • 適切な機能の配置 • 攻撃に対する防御 • 適切なチームによる自由な構成変更 APIを活用する昨今のアプリケーションにおいて求められる シンプルな運用 / コスト削減 / パフォーマンス / セキュリティ向上 をNGINXが提供いたします
- 33.

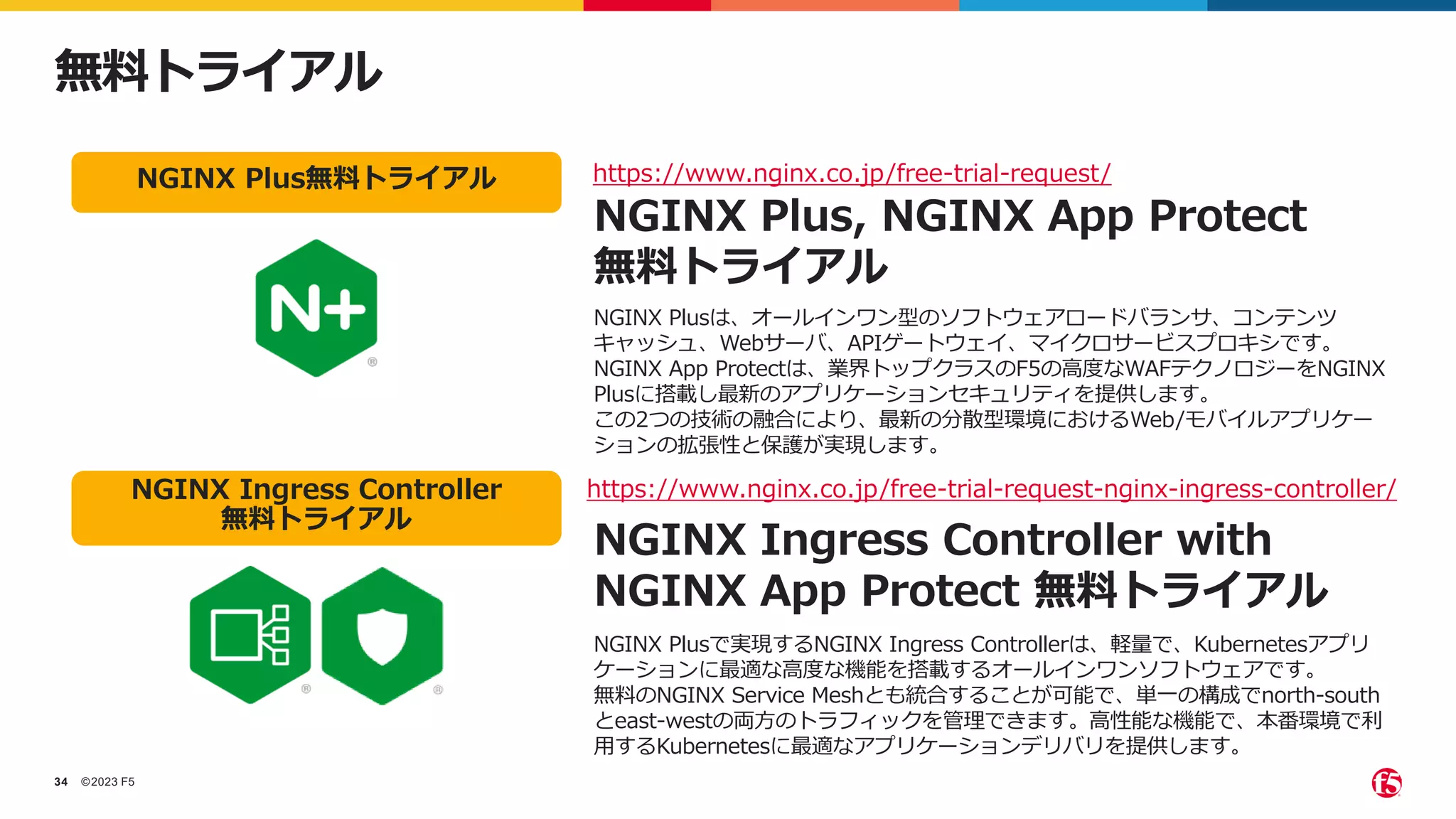

- 34. ©2023 F5 34 無料トライアル https://www.nginx.co.jp/free-trial-request/ https://www.nginx.co.jp/free-trial-request-nginx-ingress-controller/ NGINX Plus,NGINX App Protect 無料トライアル NGINX Plusは、オールインワン型のソフトウェアロードバランサ、コンテンツ キャッシュ、Webサーバ、APIゲートウェイ、マイクロサービスプロキシです。 NGINX App Protectは、業界トップクラスのF5の高度なWAFテクノロジーをNGINX Plusに搭載し最新のアプリケーションセキュリティを提供します。 この2つの技術の融合により、最新の分散型環境におけるWeb/モバイルアプリケー ションの拡張性と保護が実現します。 NGINX Ingress Controller with NGINX App Protect 無料トライアル NGINX Plusで実現するNGINX Ingress Controllerは、軽量で、Kubernetesアプリ ケーションに最適な高度な機能を搭載するオールインワンソフトウェアです。 無料のNGINX Service Meshとも統合することが可能で、単一の構成でnorth-south とeast-westの両方のトラフィックを管理できます。高性能な機能で、本番環境で利 用するKubernetesに最適なアプリケーションデリバリを提供します。 NGINX Plus無料トライアル NGINX Ingress Controller 無料トライアル

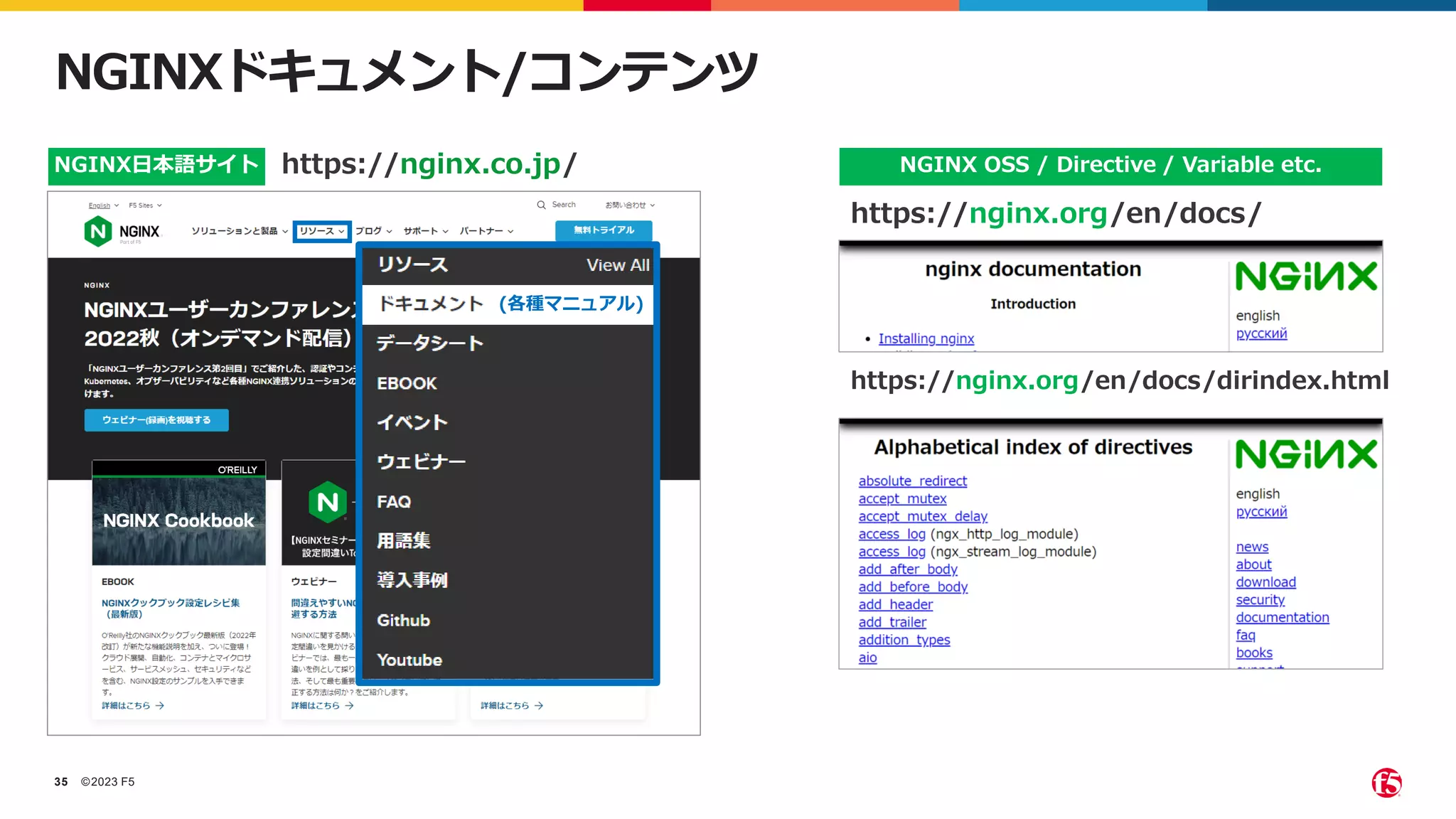

- 35. ©2023 F5 35 NGINXドキュメント/コンテンツ https://nginx.co.jp/ NGINX日本語サイト https://nginx.org/en/docs/ https://nginx.org/en/docs/dirindex.html NGINX OSS/ Directive / Variable etc. (各種マニュアル)

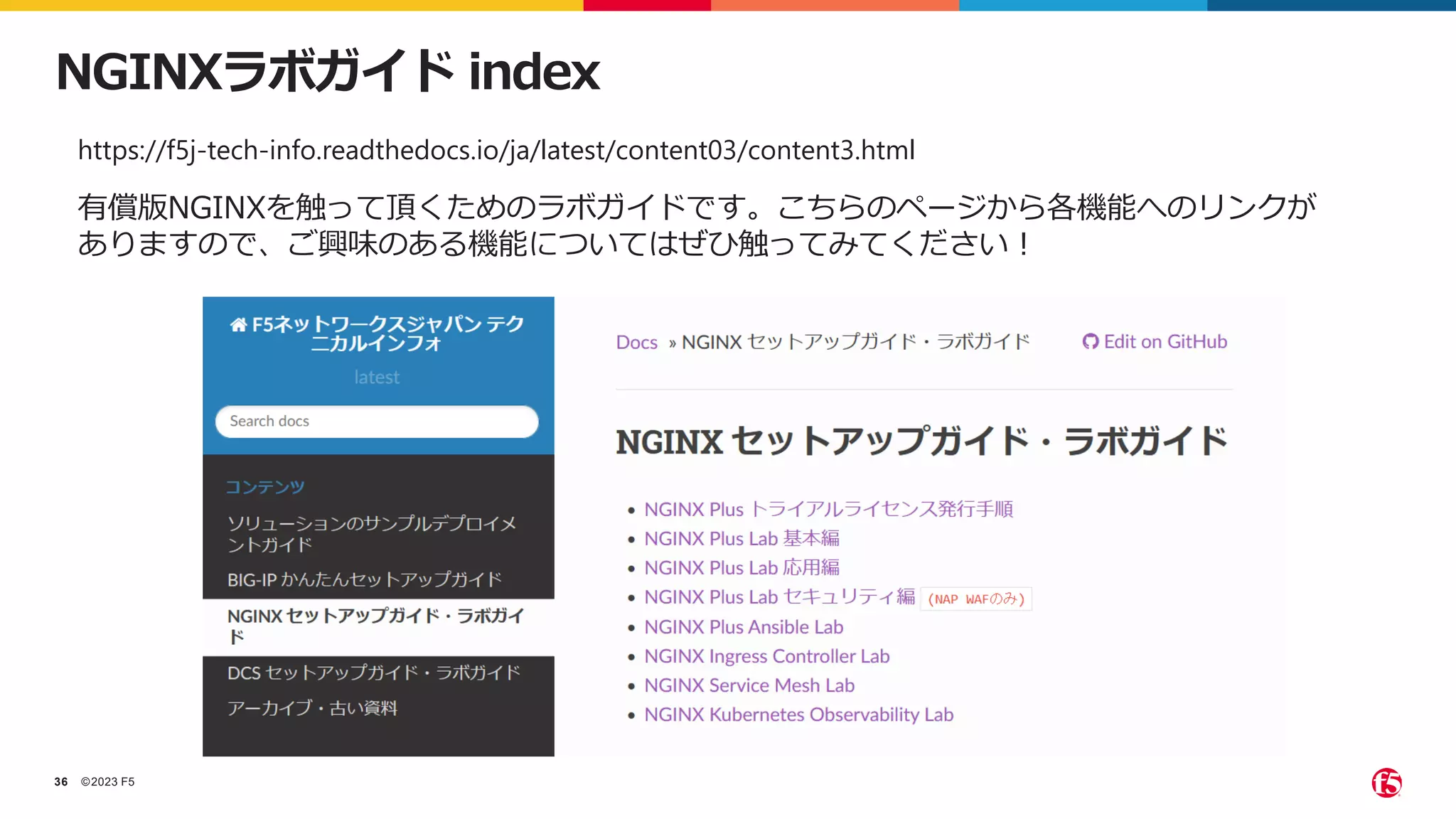

- 36.
- 37.

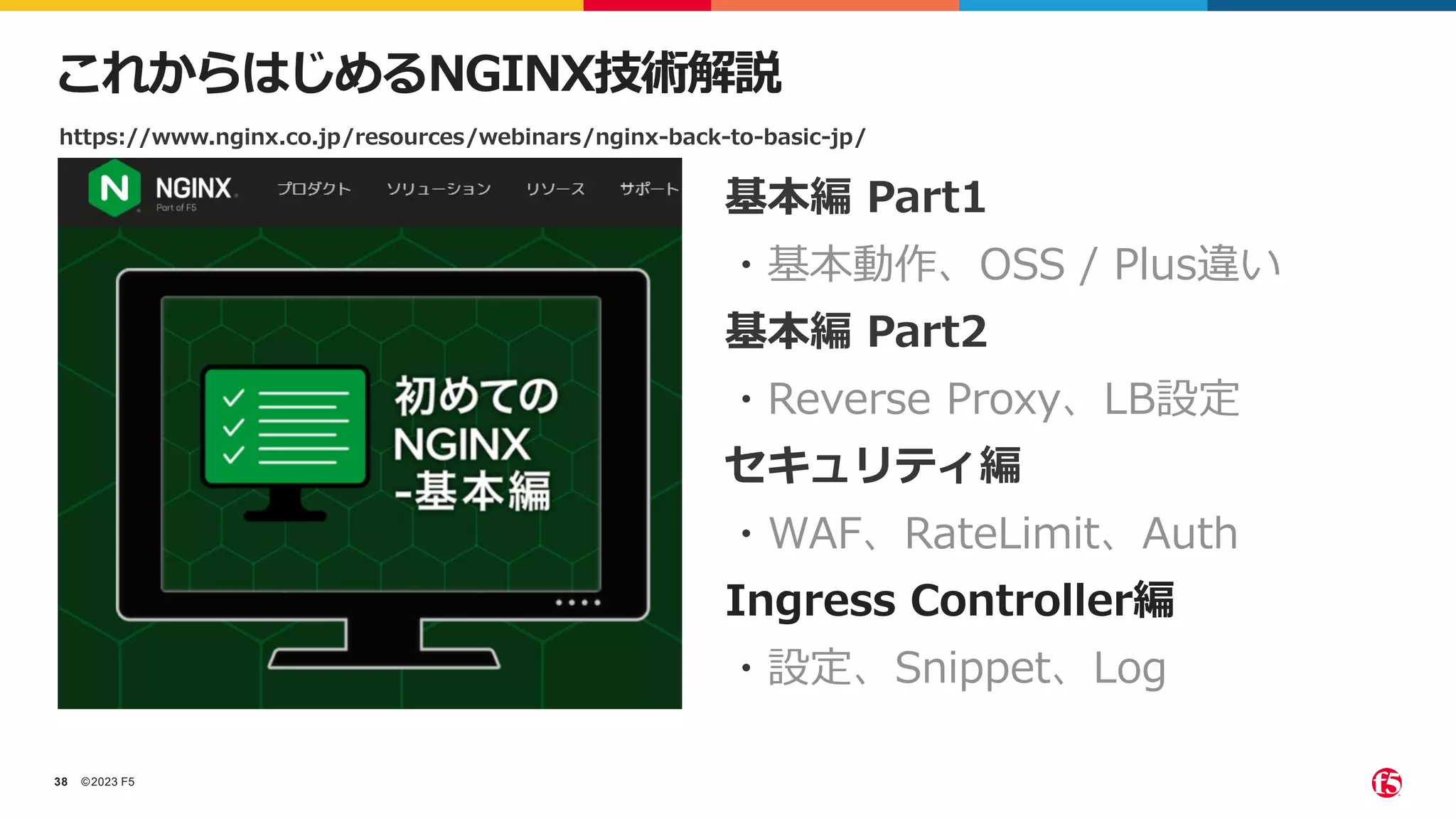

- 38. ©2023 F5 38 これからはじめるNGINX技術解説 https://www.nginx.co.jp/resources/webinars/nginx-back-to-basic-jp/ 基本編 Part1 ・基本動作、OSS/ Plus違い 基本編 Part2 ・Reverse Proxy、LB設定 セキュリティ編 ・WAF、RateLimit、Auth Ingress Controller編 ・設定、Snippet、Log
