1. NGINX Ingress Controller
♥ RedHat OpenShift
2023/01/25
F5 / Hiroshi Matsumoto

2. ©2023 F5
2
F5 & Red Hat Partnership
F5 / NGINXとRed Hatはワールドワイドでとっても仲良し

3. ©2023 F5
3
F5 & Red Hat Partnership
マルチクラウド環境全体に追いて、安全に安心してアプリケーションを提供するプラットフォームを
CERTIFIED SOLUTIONを通じて高度な自動化とともに提供することが我々のミッションです
F5 Advanced WAF や NGINX App Protectによる高度な制御によ
り優れたAPI Security を実現します
優れた
API Security
F5 BIG-IPやNGINXと共にインフラ全体とアプリケーションサービスを
Red hat Ansibleで自動化できます
自動化
F5 CISやNGINX KICを用いたトラフィック制御によりRed Hat
Open Shift環境での優れたアプリケーションサービスを実現します
コンテナ環境の
アプリケーション

4. ©2023 F5
4
アプリケーションを動作・デリバリするために最良の組み合わせ
OpenShift Cluster
pod
Ingress
Controller
Code
pod
pod
pod
pod
Per-Pod proxy
Per-Service
proxy
Customer
NETOPS /
OPERATIONS
DEVOPS /
APPLICATIONS
Edge

5. ©2023 F5
5
NGINX

6. ©2023 F5
6
NGINXとは、
• 高機能なWEBアプリケーションソフトウェア
• リソース消費が少なく、高速に安定動作
• 用途に合わせて自由な活用が可能
• メーカサポート・セキュリティパッチ提供
• 高度な攻撃を防御(NAP WAF/DoS)
お客様プラットフォームのシンプル化を実現
コンテナ・クラウドとの高い親和性
実績
安定・拡張性
自由な構成
メーカーサポート
セキュリティ

7. ©2023 F5
7
コンテナプラットフォームに最適なNGINX Technology
Source: Datadog Container Report 2022
Top Ingress Providers
CNCF Survey
Source: CNCF Survey 2020
安定・高速動作がクラウドネイティブ環境に最適
実績

8. ©2023 F5
8
業界を限定しない幅広い実績
Tech
Finance
Media
Service Provider
Other
あらゆるプラットフォームを「最適化」
実績

9. ©2023 F5
9
柔軟に拡張できる最高のパフォーマンス
HARDWARE
SPECS
EXPECTED
PERFORMANCE
2 CPU cores
4 GB RAM
2x10 GbE NIC
74,000 RPS
9,100 SSL TPS (ECC)
4 Gbps throughput
4 CPU cores
8 GB RAM
2x10 GbE NIC
150,000 RPS
17,600 SSL TPS (ECC)
8 Gbps throughput
8 CPU cores
16 GB RAM
2x10 GbE NIC
300,000 RPS
33,000 SSL TPS (ECC)
8 Gbps throughput
HARDWARE
SPECS
EXPECTED
PERFORMANCE
2 CPU cores
4 GB RAM
2x1 GbE NIC
90,000 RPS
4,500 SSL TPS (ECC)
1 Gbps throughput
4 CPU cores
4 GB RAM
2x40 GbE NIC
175,000 RPS
8,500 SSL TPS (ECC)
5 Gbps throughput
8 CPU cores
4 GB RAM
2x40 GbE NIC
350,000 RPS
16,000 SSL TPS (ECC)
40 Gbps throughput
0
2000
4000
6000
8000
10000
12000
14000
16000
18000
ECC
0
50000
100000
150000
200000
250000
300000
350000
400000
RPS
0
5000
10000
15000
20000
25000
30000
35000
ECC
0
50000
100000
150000
200000
250000
300000
350000
RPS
2 Core
4 GB
4 Core
4 GB
8 Core
4 GB
2 Core
4 GB
4 Core
8 GB
8 Core
16 GB
https://www.nginx.com/resources/datasheets/nginx-plus-sizing-guide/
https://www.nginx.com/resources/datasheets/nginx-ingress-controller-kubernetes/
ベアメタル：CPU/メモリに応じて様々な規模に柔軟な対応
Ingress Controller：アプライアンスに相当する高速・安定な処理
安定・拡張性

10. ©2023 F5
10
幅広い環境で様々な用途で利用可能
CPU
プライベートクラウド パブリッククラウド コンテナ
Linux/BSD
Service
App
App
リバース
プロキシ
ロード
バランサー
WEB
サーバ
キャッシュ
サーバ
APIGW
認証GW
多くの機能を自由に設定。必要な機能を即座に利用。
WAF/
L7DoS
AddOn
自由な構成

11. ©2023 F5
11
メーカーサポートの提供
NGINX OSS NGINX Plusメーカーサポート
連絡窓口
NGINX Mailing List、
GitHubによるコミュニケーション
F5が提供する「MyF5」という
サポートサイトよりメーカ直接サポート
SLA ー ○
問い合わせ上限 ー ☓ (上限なし・無制限)
24/365 サポート ー ○
日本語サポート ー
○
(ベストエフォート)
定期的なソフトウェア・アップデート ☓ ○
バグフィックス ☓ ○
顧客向けホットフィックス提供 ☓ ○
デバッグ・エラー調査サポート ☓ ○
インストールサポート ☓ ○
テクニカルQA ☓ ○
3rd Partyモジュールサポート ☓ ○
トラブルの安定対応。定期的なパッケージの提供により脆弱性に対処
メーカーサポート

12. ©2023 F5
12
NGINX App Protect WAF/L7DoS on Ingress
NGINX App Protect
WAF/L7DoS機能
• Containerで動作するWAFはまだまだ少なく、
Ingressで圧倒的なシェアを誇るNGINXが
WAF機能を提供
• Ingressで実行することで構成の変更は不要
• 世界中で実績が豊富なF5製WAFを移植
• OWASP Top 10 シグネチャ & CVE
• メタ文字チェック
• HTTPプロトコル標準
• Bot通信検知
• 不許可ファイルアップロード検知
(bin, cgi, cmd, com, dll, exe, msi等)
• セキュリティスコア検知
• Cookie改ざん
• JSON & XML文法
• Data Guard & 重要パラメータ
OpenShift Cluster
pod
Ingress
Controller
pod
Customer
pod
• HTTP(s) GET
flood attack
• HTTP(s) POST
flood attack
• HTTP(s) slowloris ,
slowread, slowpost
• 検知を回避する行動の
繰り返し
• ランダムURI
NAP WAF NAP DoS

13. NGINX Ingress Controller
on RedHat OpenShift

14. ©2023 F5
14
RedHat OpenShift Router / NGINX Ingress Controller活用のメリット
OpenShift Cluster
pod
外部ネットワークからの攻撃
柔軟な権限管理
(VS/VSR/Policy)
柔軟な通信制御
ヘッダー・Cookie
TCP/UDP対応
詳細なMetrics
・OpenTracing
OIDC・JWTによる
通信制御
シンプルな
HTTP/HTTPS
PATH Routing
シンプルなMetrics
・Prometheus
WAF/L7 DoS対策による高度
な防御 (※追加モジュール)
Circuit Breaker/帯域制御な
ど柔軟な流量制御
pod
Ingress
Controller
OpenShift
Router
NGINX Ingress ControllerはOpenShift Router が提供する機能に加え、
高度な通信制御機能・開発元によるパッチ提供が可能です。
OpenShift Router
NGINX Ingress
Controller
高度な通信制御機能 高度なセキュリティ機能
シンプルなRate
Limit
製品開発メーカーのサポート・
セキュリティパッチの提供
メーカーサポート

15. ©2023 F5
15
NGINX Ingress Operatorによる
OpenShiftとの連携

16. ©2023 F5
16
アプリケーションに手を加えずに簡単にセキュリティを追加
NGINX Ingress Controller
+ OpenShift
■コンテナアプリケーションを保護する
• NGINX Ingress Controller
大規模アプリケーショントラフィックを実現
• JWT認証:
OpenID接続を介して承認されたユーザーを検証する
• NGINX App Protect:
F5 WAFに基づいて開発された最新のアプリケーション
セキュリティソリューション
NGINX Ingress ControllerをOpenShift内で
■インストール・アップデート、管理する
NGINX App Protect
WAF/L7DoS機能
OpenShift Cluster
pod
Ingress
Controller
pod
Customer
pod
OIDC・JWTによる
通信制御
様々な柔軟な
通信制御

17. ©2023 F5
17

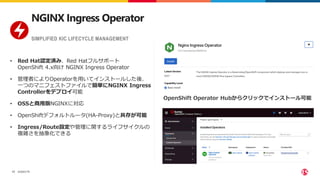

• Red Hat認定済み、Red Hatフルサポート
OpenShift 4.x向け NGINX Ingress Operator
• 管理者によりOperatorを用いてインストールした後、
一つのマニフェストファイルで簡単にNGINX Ingress
Controllerをデプロイ可能
• OSSと商用版NGINXに対応
• OpenShiftデフォルトルータ(HA-Proxy)と共存が可能
• Ingress/Route設定や管理に関するライフサイクルの
複雑さを抽象化できる
SIMPLIFIED KIC LIFECYCLE MANAGEMENT
NGINX Ingress Operator
OpenShift Operator Hubからクリックでインストール可能

18. ©2023 F5
18
NGINX Ingress Controller設定
NGINX Ingress Controller Configuration

19. ©2023 F5
19
通信内容に応じた条件分岐
apiVersion: k8s.nginx.org/v1
kind: VirtualServer
metadata:
name: cafe
spec:
host: cafe.example.com
tls:
secret: cafe-secret
upstreams:
- name: tea
service: tea-svc
port: 80
- name: coffee
service: coffee-svc
port: 80
routes:
- path: /tea
action:
pass: tea
- path: /coffee
matches:
- conditions:
- cookie: user
value: john
action:
pass: coffee
Field Description Required
conditions 対象とするリクエストの条件を指定。一つ以上の指定が必要。 Yes
action 対象となるリクエストに対する処理内容を指定 No
splits
Traffic Splitの設定を指定。少なくとも2つ以上の対象を指定する必要が
ある
No
Field Description Required
header
ヘッダーを対象とする。対象とするヘッダーの名称を指定する。アルファベット、
数字、- (ハイフン) を指定可能
No
cookie
Cookieを対象とする。対象とするCookieの名称を指定する。アルファベット、
数字、_ (アンダースコア) を指定可能
No
argument
URLパラメータを対象とする。対象とするURLパラメータの名称を指定する。
アルファベット、数字、_ (アンダースコア) を指定可能
No
variable
NGINX変数を対象とする。対象とする変数は「$」マークから開始する必要
がある。対象となる変数は別途ドキュメントページを参照
No
value
Conditionで指定した条件が持つ値を指定する。値の指定方法は別途ド
キュメントページを参照
Yes
Condition：
Match：
Cookie “user” の “john” で
ある場合 ”coffee”に転送する
https://docs.nginx.com/nginx-ingress-controller/configuration/virtualserver-and-virtualserverroute-resources/#match

20. ©2023 F5
20
App Protect WAF Configuration Sample
apiVersion: k8s.nginx.org/v1
kind: VirtualServer
metadata:
name: webapp
spec:
host: webapp.example.com
policies:
- name: waf-policy
upstreams:
- name: webapp
service: webapp-svc
port: 80
routes:
- path: /
action:
pass: webapp
apiVersion: k8s.nginx.org/v1
kind: Policy
metadata:
name: waf-policy
spec:
waf:
enable: true
apPolicy: "default/dataguard-alarm"
securityLog:
enable: true
apLogConf: "default/logconf"
logDest: "syslog:server=127.0.0.1:514"
apiVersion: appprotect.f5.com/v1beta1
kind: APLogConf
metadata:
name: logconf
spec:
content:
format: default
max_message_size: 64k
max_request_size: any
filter:
request_type: all
apiVersion: appprotect.f5.com/v1beta1
kind: APPolicy
metadata:
name: dataguard-alarm
spec:
policy:
signature-requirements:
- tag: Fruits
signature-sets:
- name: apple_sigs
block: true
signatureSet:
filter:
tagValue: Fruits
tagFilter: eq
※省略※
template:
name: POLICY_TEMPLATE_NGINX_BASE
apiVersion: appprotect.f5.com/v1beta1
kind: APUserSig
metadata:
name: apple
spec:
signatures:
- accuracy: medium
attackType:
name: Brute Force Attack
description: Medium accuracy user defined signature
with tag (Fruits)
name: Apple_medium_acc
risk: medium
rule: content:"apple"; nocase;
nginx-ingress
pod
NGINX
Config
VS : webapp
Host : webapp.example.com
Policy : waf-policy
waf: enable, apPolicy,
waf-policy
securityLog: enable, apLogConf,
logDest
webapp-svc:80
APPolicy : dataguard-alarm
policy: signature-requirements,
signature-sets,
name, template, data-guard
enforcementMode 等
APUserSig : waf-policy
signatures, tag
APLogConf : logconf
content, filter

21. ©2023 F5
21
App Protect DoS Configuration Sample
apiVersion: k8s.nginx.org/v1
kind: VirtualServer
metadata:
name: webapp
spec:
host: webapp.example.com
upstreams:
- name: webapp
service: webapp-svc
port: 80
routes:
- path: /
dos: dos-protected
action:
pass: webapp
nginx-ingress
pod
NGINX
Config
VS : webapp
Host : webapp.example.com
Routes path: /
DosProtectedResource : dos-protected
apDosPolicy, apDosMonitor
dos-protected
dosAccessLogDest, dosSecurityLog
webapp-svc:80
APDosPolicy : dataguard-alarm
mitigation_mode, signatures,bad_actors,
automation_tools_detection, tls_fingerprint
APDosLogConf : logconf
content, filter
apiVersion: appprotectdos.f5.com/v1beta1
kind: DosProtectedResource
metadata:
name: dos-protected
spec:
enable: true
name: "webapp.example.com"
apDosPolicy: "dospolicy"
apDosMonitor:
uri: "webapp.example.com"
protocol: "http1"
timeout: 5
dosAccessLogDest: "syslog-svc-2.default.svc.cluster.local:514"
dosSecurityLog:
enable: true
apDosLogConf: "doslogconf"
dosLogDest: "syslog-svc.default.svc.cluster.local:514"
apiVersion: appprotectdos.f5.com/v1beta1
kind: APDosPolicy
metadata:
name: dospolicy
spec:
mitigation_mode: "standard"
signatures: "on"
bad_actors: "on"
automation_tools_detection: "on"
tls_fingerprint: "on"
apiVersion: appprotectdos.f5.com/v1beta1
kind: APDosLogConf
metadata:
name: doslogconf
spec:
content:
format: splunk
max_message_size: 64k
filter:
traffic-mitigation-stats: all
bad-actors: top 10
attack-signatures: top 10

22. ©2023 F5
22
まとめ

23. ©2023 F5
23
Reverse
Proxy
Web App
Server
まとめ
Kubernetes Cluster
Ingress
Controller
Gateway
Load Balancer
API Gateway
Load
Balancer
pod ライブラリ・コンテナへ
悪意あるプログラム
外部ネットワークからの攻撃
App Protect WAF App Protect DoS
通信、攻撃の詳細を横断的に把握 通信量、サーバの応答状況を把握
RedHat OpenShift上の重要なアプリは「セキュア」と「安定」を両立しなければいけません
それを実現するのが「NGINX Ingress Controller on RedHat OpenShift」です
