![©2023 F5
24
24
• リクエストの拒否
Rate Limit ログ
==> /var/log/nginx/error.log <==
2020/04/01 00:35:48 [error] 22149#22149: *4744 limiting requests, excess: 3.000 by zone "req", client:
10.10.10.32, server: , request: "GET / HTTP/1.0", host: "10.10.10.1"
==> /var/log/nginx/access.log <==
10.10.10.32 - - [01/Apr/2020:00:35:48 +0900] "GET / HTTP/1.0" 503 197 "-" "ApacheBench/2.3"
• burstによるDelay
==> /var/log/nginx/error.log <==
2020/04/01 00:35:48 [warn] 22149#22149: *4743 delaying request, excess: 2.000, by zone "req", client:
10.10.10.32, server: , request: "GET / HTTP/1.0", host: "10.10.10.1"
==> /var/log/nginx/access.log <==
10.10.10.32 - - [01/Apr/2020:00:35:49 +0900] "GET / HTTP/1.0" 200 68 "-" "ApacheBench/2.3"
• リクエストが指定のZone（条件）でリミットに到達し、503を応答している
• リクエストが指定のZone（条件）でリミットに到達し、burstにより応答を遅らせている](https://image.slidesharecdn.com/nginxcore3securityapcjf5-jpwebinar-2023q202-230302165346-ac86bf79/75/NGINX-NGINX-24-2048.jpg)

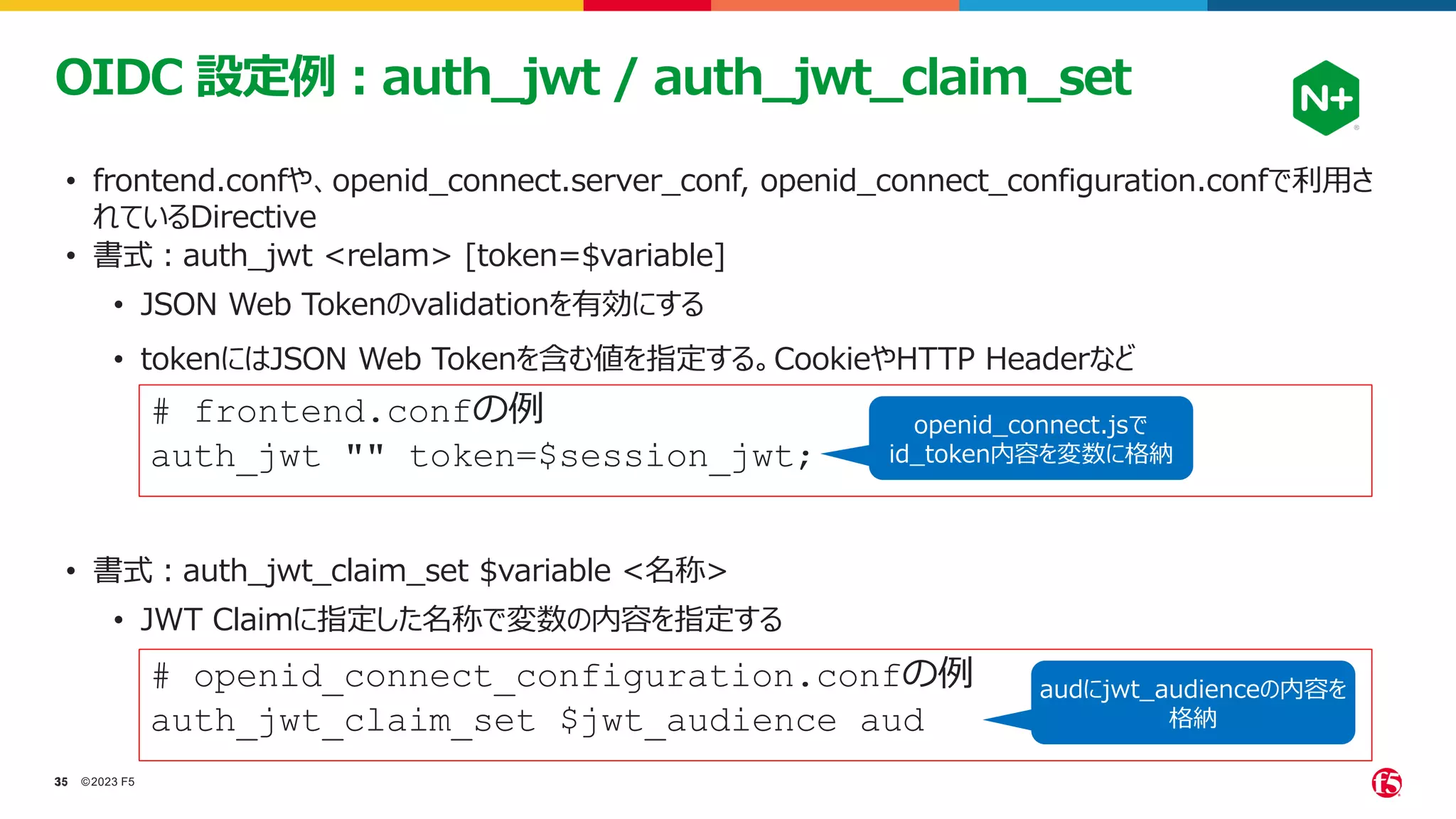

![©2023 F5
35
35
OIDC 設定例：auth_jwt / auth_jwt_claim_set
• frontend.confや、openid_connect.server_conf, openid_connect_configuration.confで利用さ
れているDirective
# frontend.confの例
auth_jwt "" token=$session_jwt;
• 書式：auth_jwt <relam> [token=$variable]
• JSON Web Tokenのvalidationを有効にする
• tokenにはJSON Web Tokenを含む値を指定する。CookieやHTTP Headerなど
openid_connect.jsで
id_token内容を変数に格納
# openid_connect_configuration.confの例
auth_jwt_claim_set $jwt_audience aud
• 書式：auth_jwt_claim_set $variable <名称>
• JWT Claimに指定した名称で変数の内容を指定する
audにjwt_audienceの内容を
格納](https://image.slidesharecdn.com/nginxcore3securityapcjf5-jpwebinar-2023q202-230302165346-ac86bf79/75/NGINX-NGINX-35-2048.jpg)
![©2023 F5
44
44

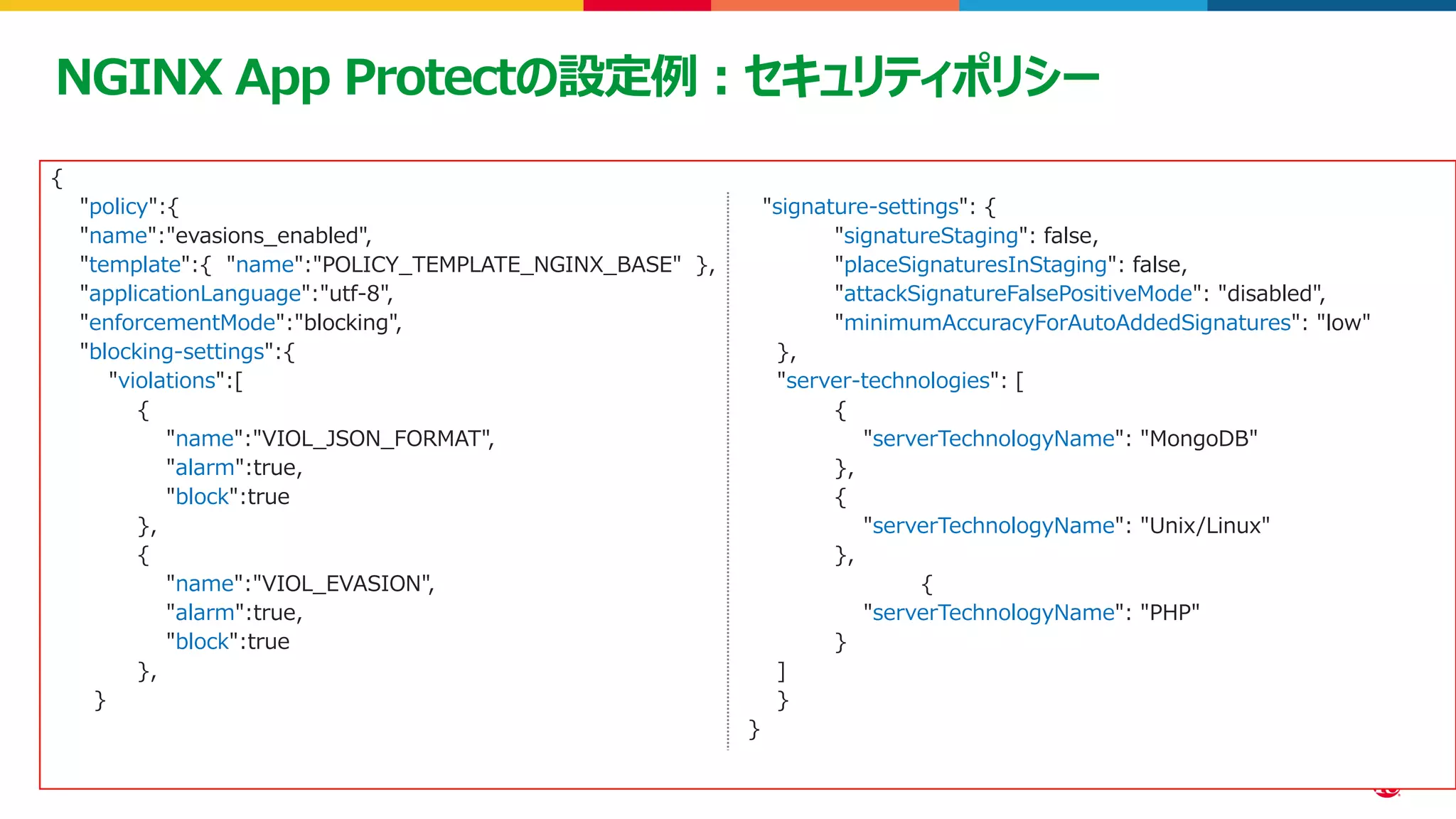

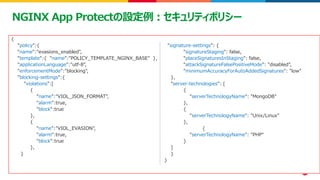

NGINX App Protectの設定例：セキュリティポリシー
{
"policy":{
"name":"evasions_enabled",
"template":{ "name":"POLICY_TEMPLATE_NGINX_BASE" },
"applicationLanguage":"utf-8",
"enforcementMode":"blocking",
"blocking-settings":{
"violations":[
{
"name":"VIOL_JSON_FORMAT",
"alarm":true,
"block":true
},
{
"name":"VIOL_EVASION",
"alarm":true,
"block":true
},
}
"signature-settings": {
"signatureStaging": false,
"placeSignaturesInStaging": false,
"attackSignatureFalsePositiveMode": "disabled",
"minimumAccuracyForAutoAddedSignatures": "low"
},
"server-technologies": [
{
"serverTechnologyName": "MongoDB"
},
{
"serverTechnologyName": "Unix/Linux"
},
{
"serverTechnologyName": "PHP"
}
]
}
}](https://image.slidesharecdn.com/nginxcore3securityapcjf5-jpwebinar-2023q202-230302165346-ac86bf79/75/NGINX-NGINX-44-2048.jpg)
![©2023 F5
47
47

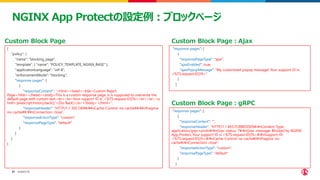

NGINX App Protectの設定例：ブロックページ
{
"policy": {
"name": "blocking_page",
"template": { "name": "POLICY_TEMPLATE_NGINX_BASE" },
"applicationLanguage": "utf-8",
"enforcementMode": "blocking",
"response-pages": [
{
"responseContent": "<html><head><title>Custom Reject
Page</title></head><body>This is a custom response page, it is supposed to overwrite the
default page with custom text.<br><br>Your support ID is: <%TS.request.ID()%><br><br><a
href='javascript:history.back();'>[Go Back]</a></body></html>",
"responseHeader": "HTTP/1.1 302 OK¥¥r¥¥nCache-Control: no-cache¥¥r¥¥nPragma:
no-cache¥¥r¥¥nConnection: close",
"responseActionType": "custom",
"responsePageType": "default"
}
]
}
}
Custom Block Page
"response-pages": [
{
"responsePageType": "ajax",
"ajaxEnabled": true,
"ajaxPopupMessage": "My customized popup message! Your support ID is:
<%TS.request.ID()%>"
}
]
"response-pages": [
{
"responseContent": "",
"responseHeader": "HTTP/1.1 403 FORBIDDEN¥r¥nContent-Type:
application/grpc+proto¥r¥nGrpc-status: 7¥r¥nGrpc-message: Blocked by NGINX
App Protect, Your support ID is <%TS.request.ID()%>¥r¥nSupport-ID:
<%TS.request.ID()%>¥r¥nCache-Control: no-cache¥r¥nPragma: no-
cache¥r¥nConnection: close",
"responseActionType": "custom",
"responsePageType": "default"
}
]
Custom Block Page：Ajax
Custom Block Page：gRPC](https://image.slidesharecdn.com/nginxcore3securityapcjf5-jpwebinar-2023q202-230302165346-ac86bf79/75/NGINX-NGINX-47-2048.jpg)
More Related Content
Similar to NGINX基本セミナー（セキュリティ編）～NGINXでセキュアなプラットフォームを実現する方法！
NGINX基本セミナー（セキュリティ編）～NGINXでセキュアなプラットフォームを実現する方法！
- 1.
- 2.

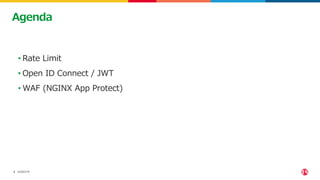

- 3. ©2023 F5 3 3 • RateLimit • Open ID Connect / JWT • WAF (NGINX App Protect) Agenda
- 4.
- 5. ©2023 F5 5 5 DELIVERING MODERNAPPLICATIONS AT SCALE ACROSS SEAMLESSLY ACROSS MULTI-CLOUD NGINX Plus All-In-One Software ロードバランサー、コンテンツキャッシュ、 Webサーバ 安定、高速、高機能 必要となるリソースは最小 NGINX Management Suite NGINX＋統合管理ソフトウェア NGINX+のロードバランサやAPI Gateway、更にマルチクラウド環境に おいても容易に管理が可能。 GUI/CLIに加えAPIでの制御が可能 NGINX App Protect アプリケーションに特化した Web Application Firewall NGINX+にシームレスに統合可能な 新しいWAF。 F5の実績に基づき、 高速な高品質なWAFを実現 High quality Support NGINX 製品

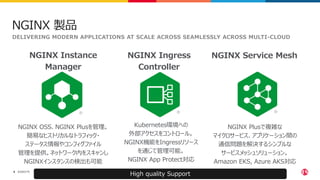

- 6. ©2023 F5 6 6 DELIVERING MODERNAPPLICATIONS AT SCALE ACROSS SEAMLESSLY ACROSS MULTI-CLOUD NGINX 製品 NGINX Service Mesh NGINX Plusで複雑な マイクロサービス、アプリケーション間の 通信問題を解決するシンプルな サービスメッシュソリューション。 Amazon EKS, Azure AKS対応 NGINX Ingress Controller Kubernetes環境への 外部アクセスをコントロール。 NGINX機能をIngressリソース を通じて管理可能。 NGINX App Protect対応 High quality Support NGINX Instance Manager NGINX OSS、NGINX Plusを管理。 簡易なヒストリカルなトラフィック・ ステータス情報やコンフィグファイル 管理を提供。ネットワーク内をスキャンし NGINXインスタンスの検出も可能

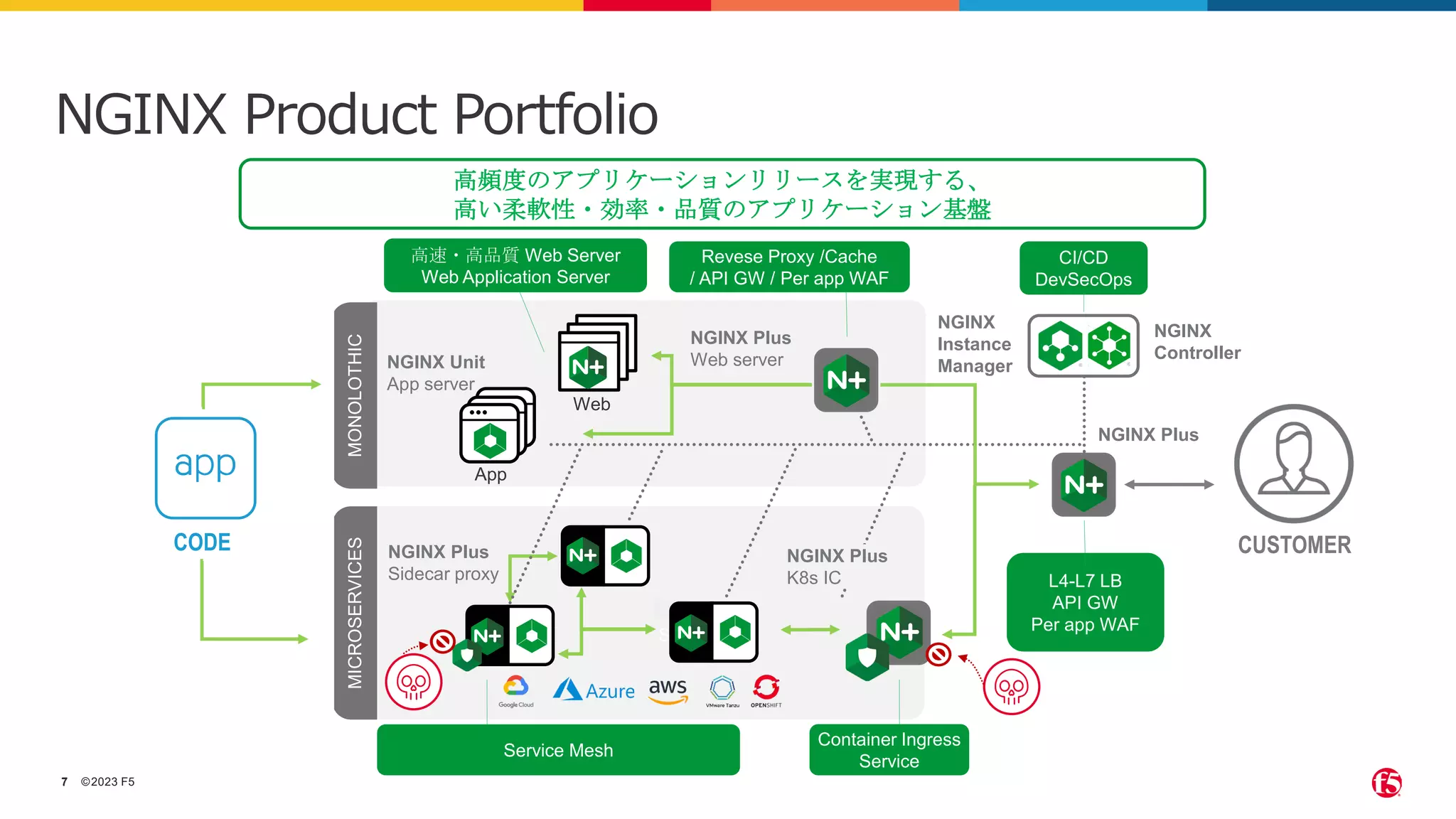

- 7. ©2023 F5 7 7 Web KIC SP MS SPMS L7 LB NGINX Plus NGINX Controller NGINX Plus Web server NGINX Unit App server CODE CUSTOMER App NGINX Product Portfolio L4-L7 LB API GW Per app WAF 高速・高品質 Web Server Web Application Server NGINX Plus Sidecar proxy SP MS 高頻度のアプリケーションリリースを実現する、 高い柔軟性・効率・品質のアプリケーション基盤 Container Ingress Service Service Mesh L7 LB Revese Proxy /Cache / API GW / Per app WAF MONOLOTHIC MICROSERVICES NGINX Plus K8s IC CI/CD DevSecOps NGINX Instance Manager
- 8. | ©2021 F5 8 NGINXセキュリティ機能
- 9.

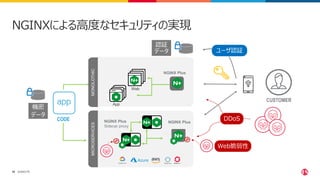

- 10. ©2023 F5 10 10 Web KIC SP MS NGINXPlus CODE App NGINXによる高度なセキュリティの実現 NGINX Plus Sidecar proxy SP MS L7 LB MONOLOTHIC MICROSERVICES NGINX Plus CUSTOMER DDoS Web脆弱性 ユーザ認証 機密 データ 認証 データ
- 11.

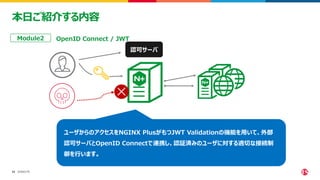

- 12. ©2023 F5 12 12 本日ご紹介する内容 OpenID Connect/ JWT Module2 ユーザからのアクセスをNGINX PlusがもつJWT Validationの機能を用いて、外部 認可サーバとOpenID Connectで連携し、認証済みのユーザに対する適切な接続制 御を行います。 認可サーバ

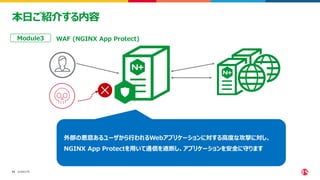

- 13. ©2023 F5 13 13 本日ご紹介する内容 WAF (NGINXApp Protect) Module3 外部の悪意あるユーザから行われるWebアプリケーションに対する高度な攻撃に対し、 NGINX App Protectを用いて通信を遮断し、アプリケーションを安全に守ります
- 14.

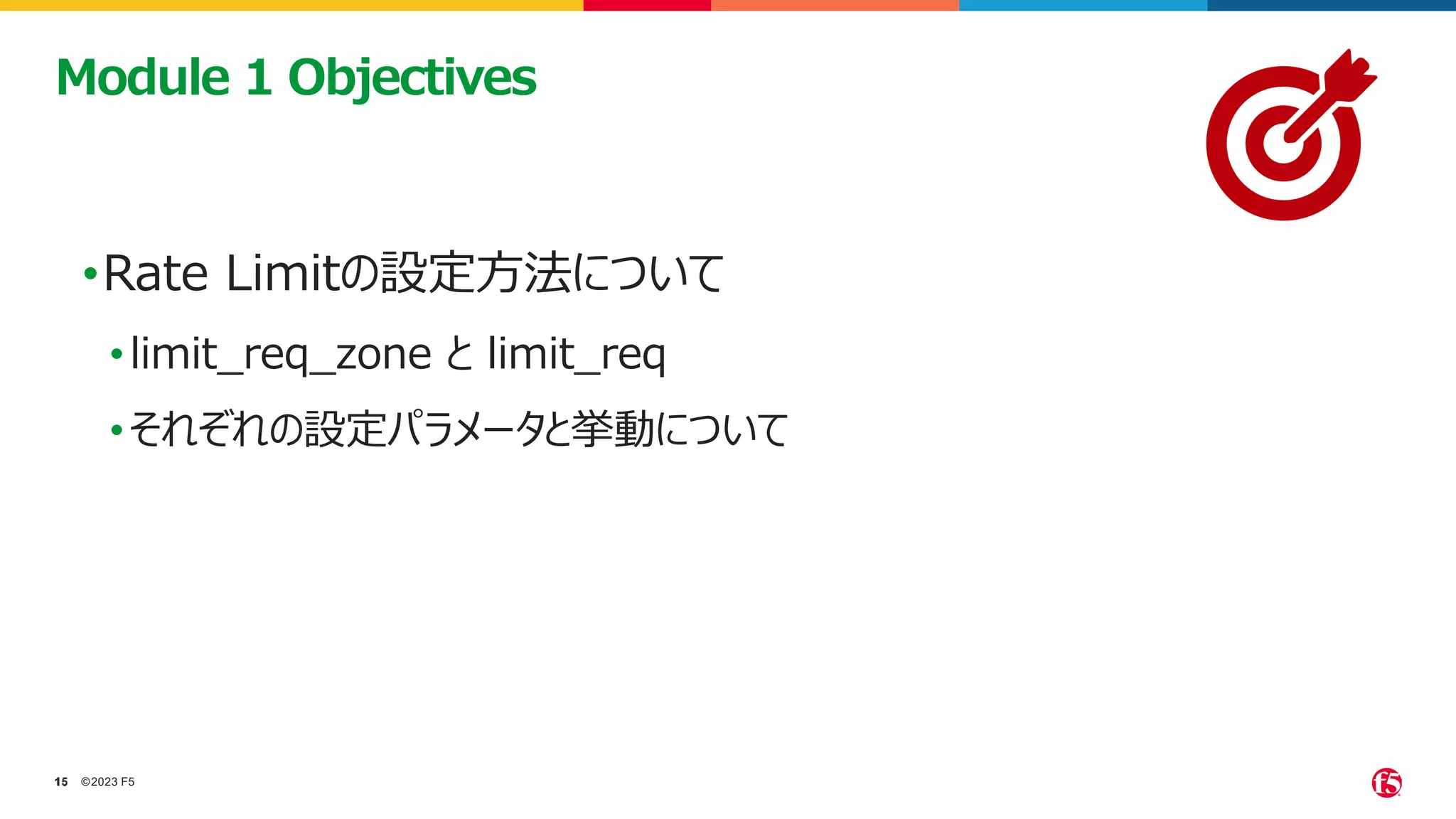

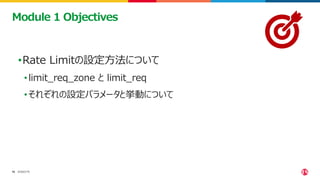

- 15. ©2023 F5 15 15 •Rate Limitの設定方法について •limit_req_zoneと limit_req •それぞれの設定パラメータと挙動について Module 1 Objectives

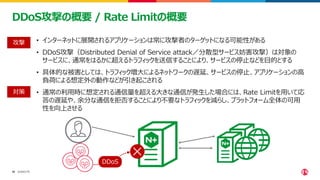

- 16. ©2023 F5 16 16 DDoS攻撃の概要 /Rate Limitの概要 • インターネットに展開されるアプリケーションは常に攻撃者のターゲットになる可能性がある • DDoS攻撃（Distributed Denial of Service attack／分散型サービス妨害攻撃）は対象の サービスに、通常をはるかに超えるトラフィックを送信することにより、サービスの停止などを目的とする • 具体的な被害としては、トラフィック増大によるネットワークの遅延、サービスの停止、アプリケーションの高 負荷による想定外の動作などが引き起こされる • 通常の利用時に想定される通信量を超える大きな通信が発生した場合には、Rate Limitを用いて応 答の遅延や、余分な通信を拒否することにより不要なトラフィックを減らし、プラットフォーム全体の可用 性を向上させる DDoS 攻撃 対策

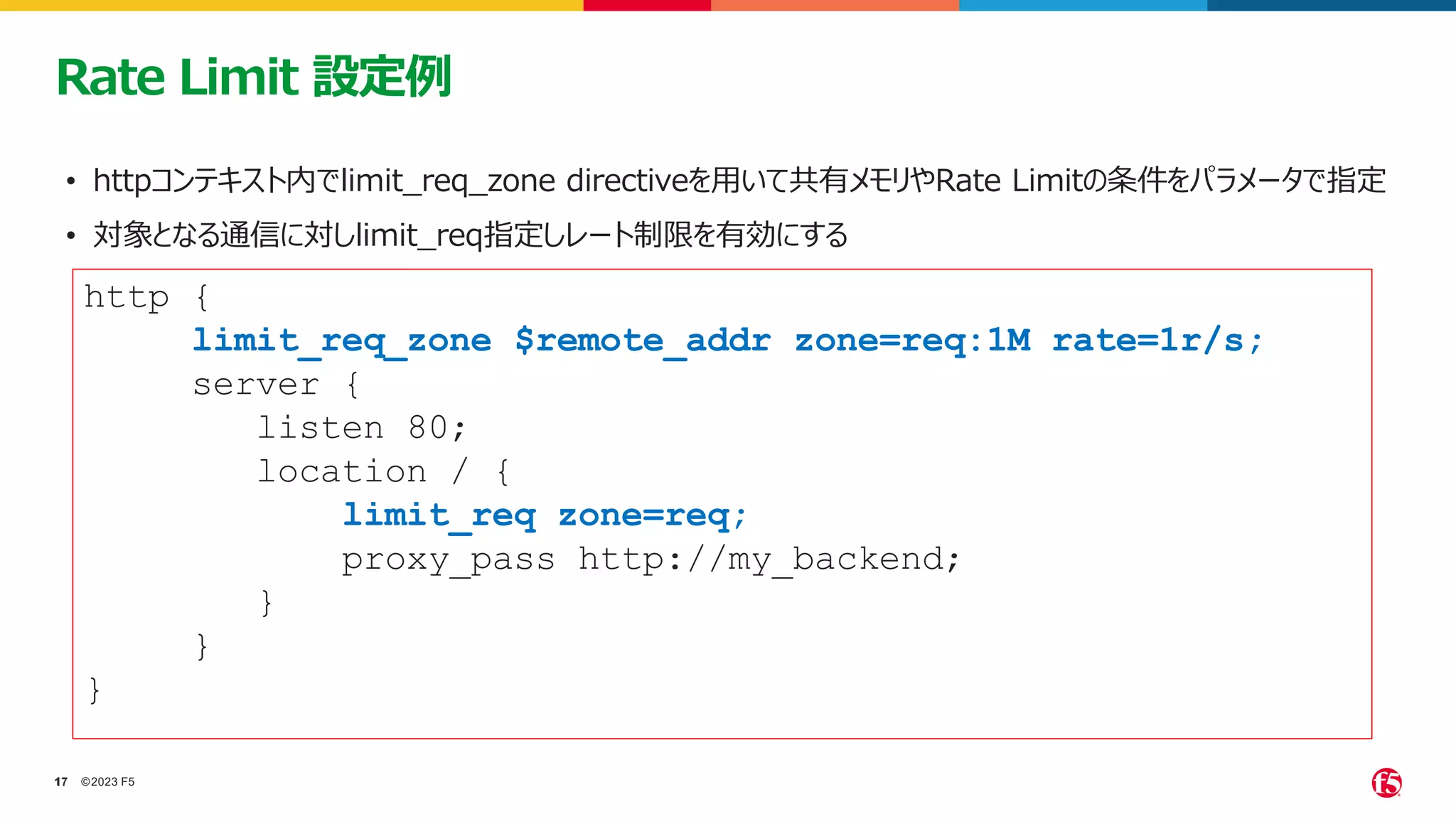

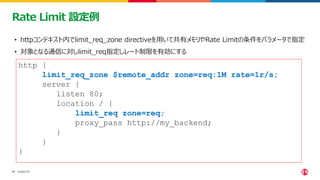

- 17. ©2023 F5 17 17 Rate Limit設定例 • httpコンテキスト内でlimit_req_zone directiveを用いて共有メモリやRate Limitの条件をパラメータで指定 • 対象となる通信に対しlimit_req指定しレート制限を有効にする http { limit_req_zone $remote_addr zone=req:1M rate=1r/s; server { listen 80; location / { limit_req zone=req; proxy_pass http://my_backend; } } }

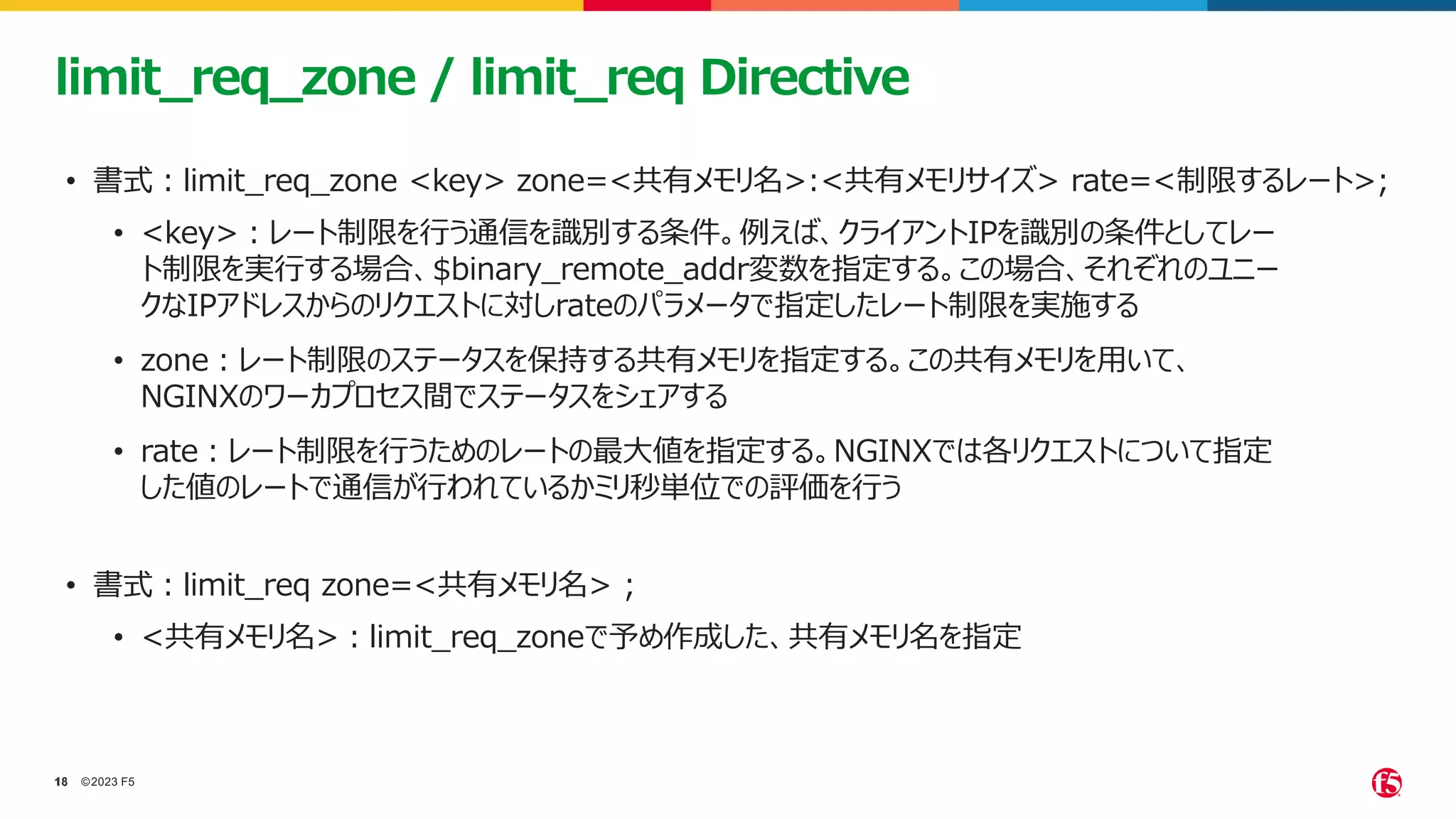

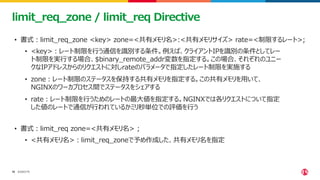

- 18. ©2023 F5 18 18 limit_req_zone /limit_req Directive • 書式：limit_req_zone <key> zone=<共有メモリ名>:<共有メモリサイズ> rate=<制限するレート>; • <key>：レート制限を行う通信を識別する条件。例えば、クライアントIPを識別の条件としてレー ト制限を実行する場合、$binary_remote_addr変数を指定する。この場合、それぞれのユニー クなIPアドレスからのリクエストに対しrateのパラメータで指定したレート制限を実施する • zone：レート制限のステータスを保持する共有メモリを指定する。この共有メモリを用いて、 NGINXのワーカプロセス間でステータスをシェアする • rate：レート制限を行うためのレートの最大値を指定する。NGINXでは各リクエストについて指定 した値のレートで通信が行われているかミリ秒単位での評価を行う • 書式：limit_req zone=<共有メモリ名> ; • <共有メモリ名>：limit_req_zoneで予め作成した、共有メモリ名を指定

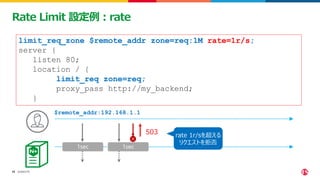

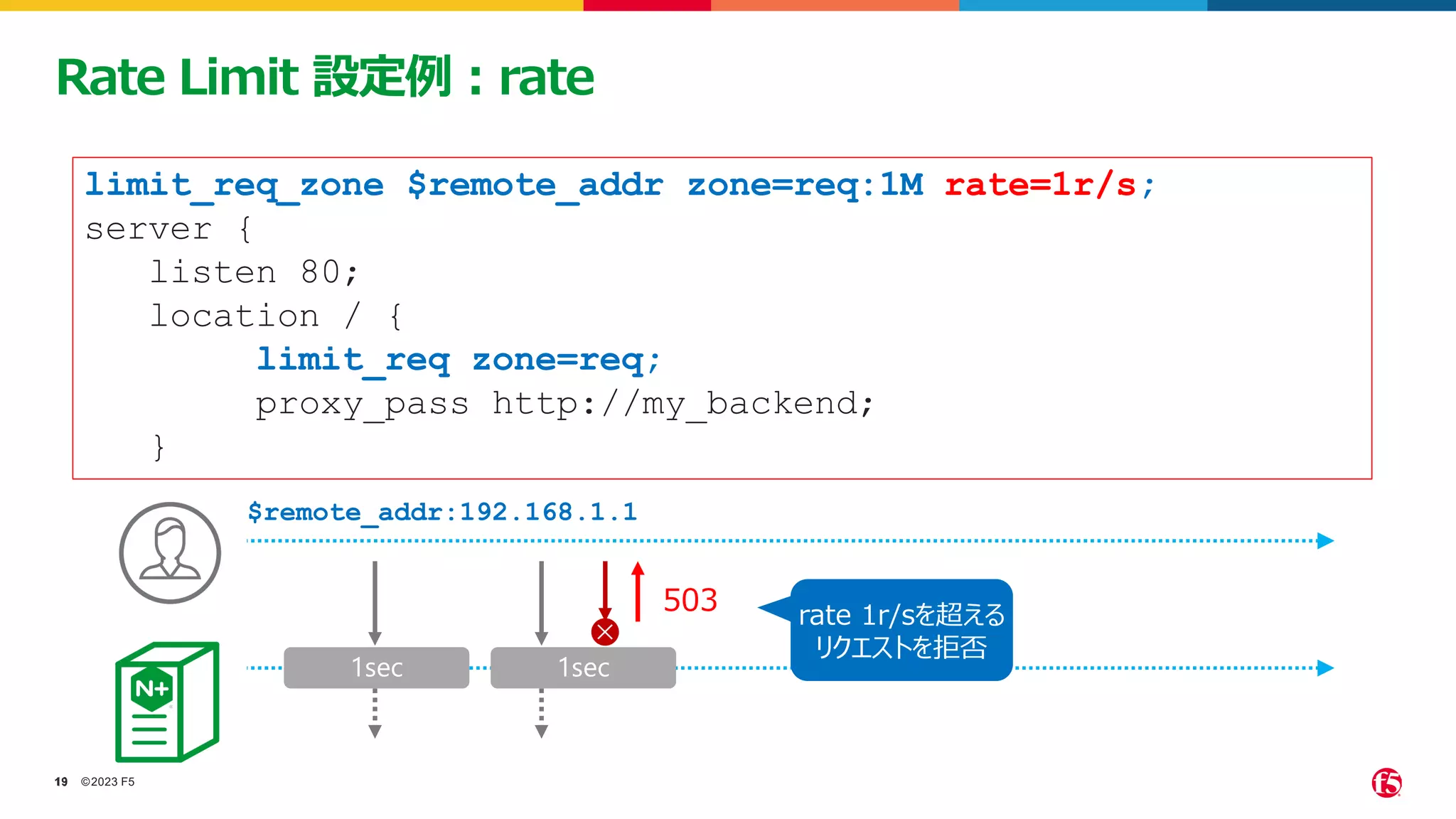

- 19. ©2023 F5 19 19 Rate Limit設定例：rate limit_req_zone $remote_addr zone=req:1M rate=1r/s; server { listen 80; location / { limit_req zone=req; proxy_pass http://my_backend; } 1sec 1sec 503 $remote_addr:192.168.1.1 rate 1r/sを超える リクエストを拒否

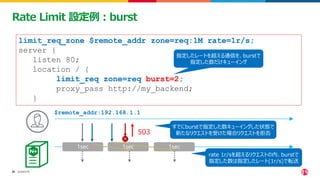

- 20. ©2023 F5 20 20 Rate Limit設定例：burst limit_req_zone $remote_addr zone=req:1M rate=1r/s; server { listen 80; location / { limit_req zone=req burst=2; proxy_pass http://my_backend; } $remote_addr:192.168.1.1 指定したレートを超える通信を、burstで 指定した数だけキューイング 1sec 1sec 503 rate 1r/sを超えるリクエストの内、burstで 指定した数は指定したレート(1r/s)で転送 すでにburstで指定した数キューイングした状態で 新たなリクエストを受けた場合リクエストを拒否 1sec

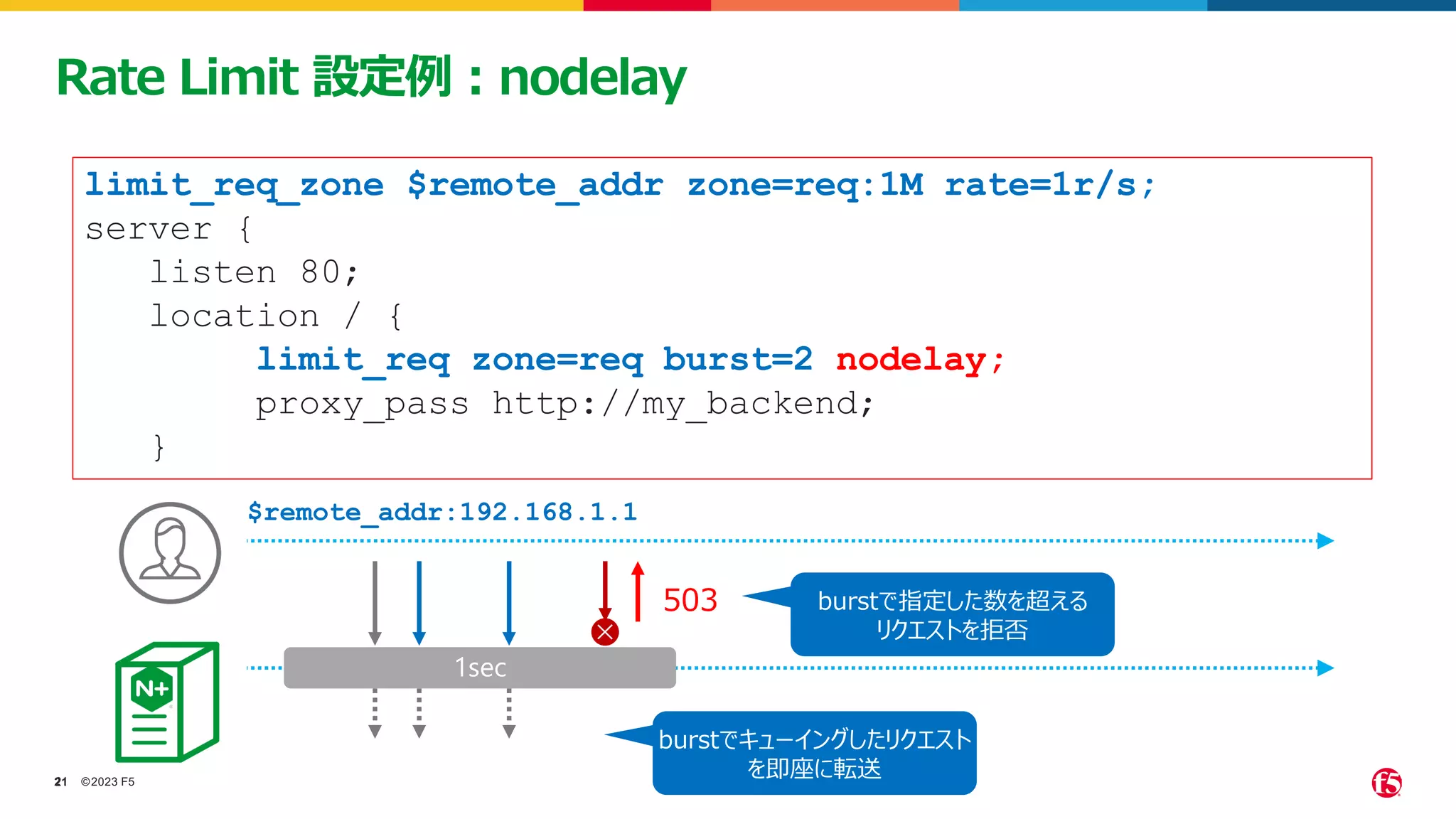

- 21. ©2023 F5 21 21 Rate Limit設定例：nodelay limit_req_zone $remote_addr zone=req:1M rate=1r/s; server { listen 80; location / { limit_req zone=req burst=2 nodelay; proxy_pass http://my_backend; } $remote_addr:192.168.1.1 1sec 503 burstでキューイングしたリクエスト を即座に転送 burstで指定した数を超える リクエストを拒否

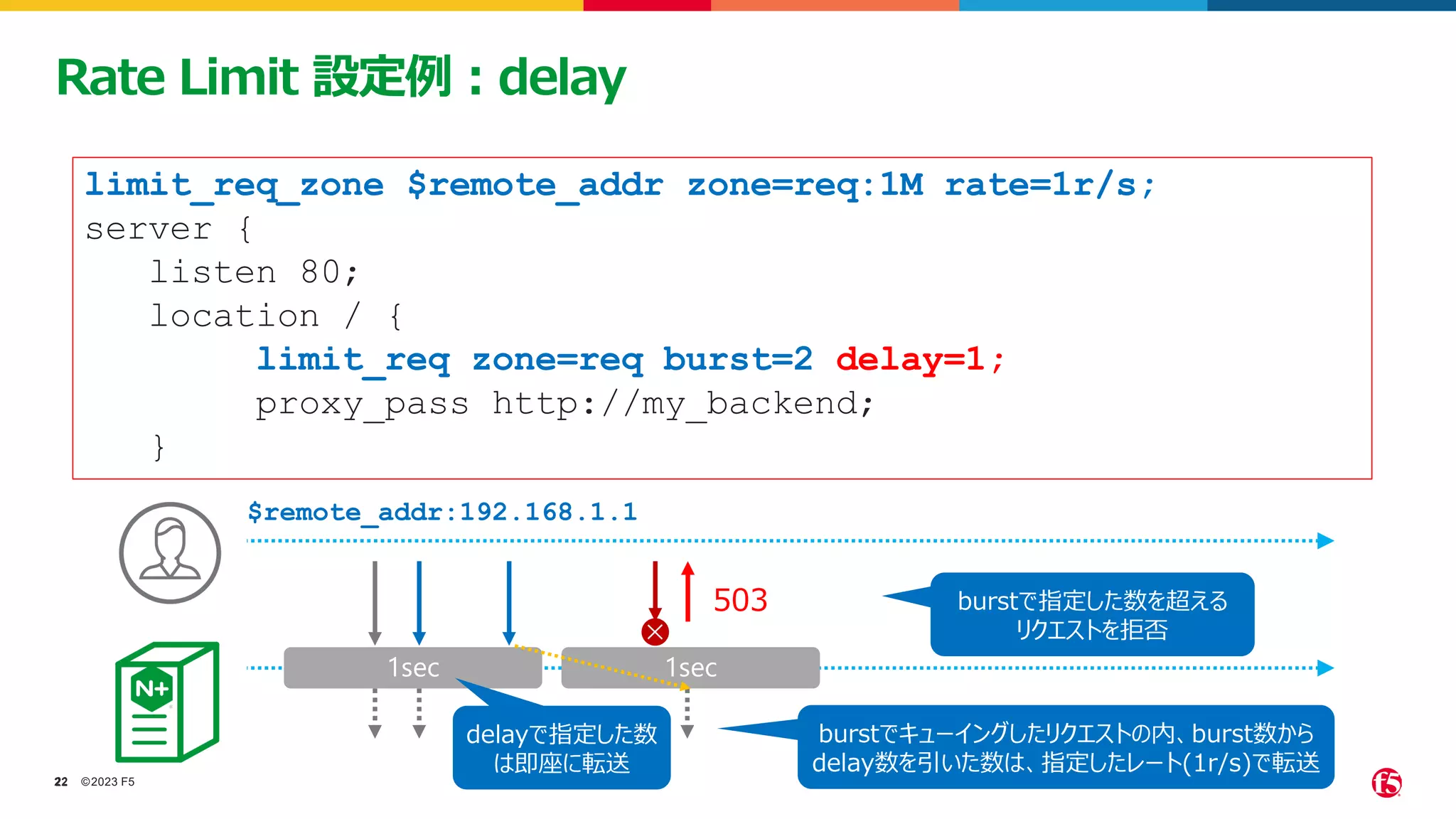

- 22. ©2023 F5 22 22 Rate Limit設定例：delay limit_req_zone $remote_addr zone=req:1M rate=1r/s; server { listen 80; location / { limit_req zone=req burst=2 delay=1; proxy_pass http://my_backend; } $remote_addr:192.168.1.1 1sec 503 1sec burstでキューイングしたリクエストの内、burst数から delay数を引いた数は、指定したレート(1r/s)で転送 burstで指定した数を超える リクエストを拒否 delayで指定した数 は即座に転送

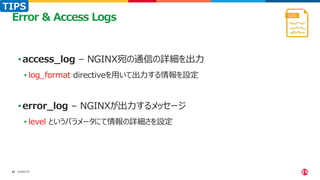

- 23. ©2023 F5 23 23 •access_log –NGINX宛の通信の詳細を出力 • log_format directiveを用いて出力する情報を設定 •error_log – NGINXが出力するメッセージ • level というパラメータにて情報の詳細さを設定 Error & Access Logs TIPS

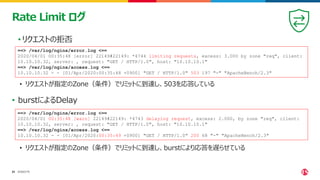

- 24. ©2023 F5 24 24 • リクエストの拒否 RateLimit ログ ==> /var/log/nginx/error.log <== 2020/04/01 00:35:48 [error] 22149#22149: *4744 limiting requests, excess: 3.000 by zone "req", client: 10.10.10.32, server: , request: "GET / HTTP/1.0", host: "10.10.10.1" ==> /var/log/nginx/access.log <== 10.10.10.32 - - [01/Apr/2020:00:35:48 +0900] "GET / HTTP/1.0" 503 197 "-" "ApacheBench/2.3" • burstによるDelay ==> /var/log/nginx/error.log <== 2020/04/01 00:35:48 [warn] 22149#22149: *4743 delaying request, excess: 2.000, by zone "req", client: 10.10.10.32, server: , request: "GET / HTTP/1.0", host: "10.10.10.1" ==> /var/log/nginx/access.log <== 10.10.10.32 - - [01/Apr/2020:00:35:49 +0900] "GET / HTTP/1.0" 200 68 "-" "ApacheBench/2.3" • リクエストが指定のZone（条件）でリミットに到達し、503を応答している • リクエストが指定のZone（条件）でリミットに到達し、burstにより応答を遅らせている

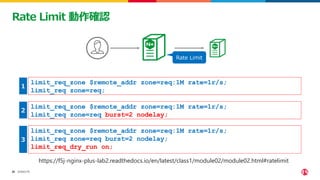

- 25. ©2023 F5 25 25 Rate Limit動作確認 limit_req_zone $remote_addr zone=req:1M rate=1r/s; limit_req zone=req; limit_req_zone $remote_addr zone=req:1M rate=1r/s; limit_req zone=req burst=2 nodelay; limit_req_zone $remote_addr zone=req:1M rate=1r/s; limit_req zone=req burst=2 nodelay; limit_req_dry_run on; Rate Limit １ 2 3 https://f5j-nginx-plus-lab2.readthedocs.io/en/latest/class1/module02/module02.html#ratelimit

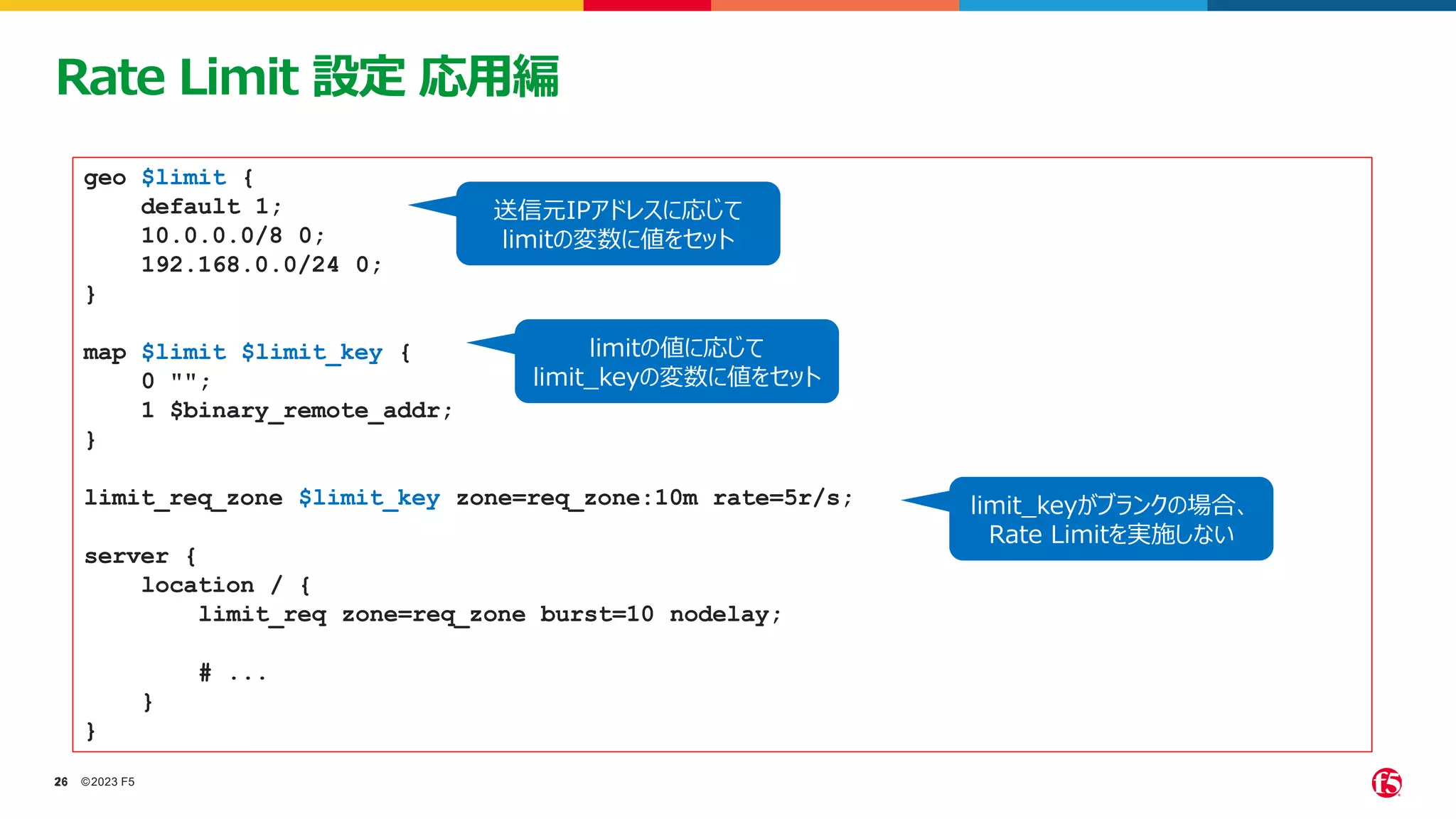

- 26. ©2023 F5 26 26 Rate Limit設定 応用編 geo $limit { default 1; 10.0.0.0/8 0; 192.168.0.0/24 0; } map $limit $limit_key { 0 ""; 1 $binary_remote_addr; } limit_req_zone $limit_key zone=req_zone:10m rate=5r/s; server { location / { limit_req zone=req_zone burst=10 nodelay; # ... } } 送信元IPアドレスに応じて limitの変数に値をセット limitの値に応じて limit_keyの変数に値をセット limit_keyがブランクの場合、 Rate Limitを実施しない

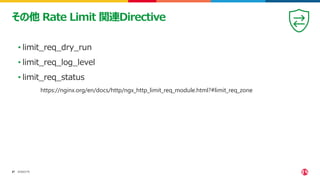

- 27. ©2023 F5 27 27 • limit_req_dry_run •limit_req_log_level • limit_req_status その他 Rate Limit 関連Directive https://nginx.org/en/docs/http/ngx_http_limit_req_module.html?#limit_req_zone
- 28. ©2023 F5 28 28 •Rate Limitの実装方法について •各種パラメータの動作について説明 •rate •burst •delay/ nodelay •burst + nodelayの利用を推奨 Module Summary
- 29. Module 2 Open IDConnect / JWT

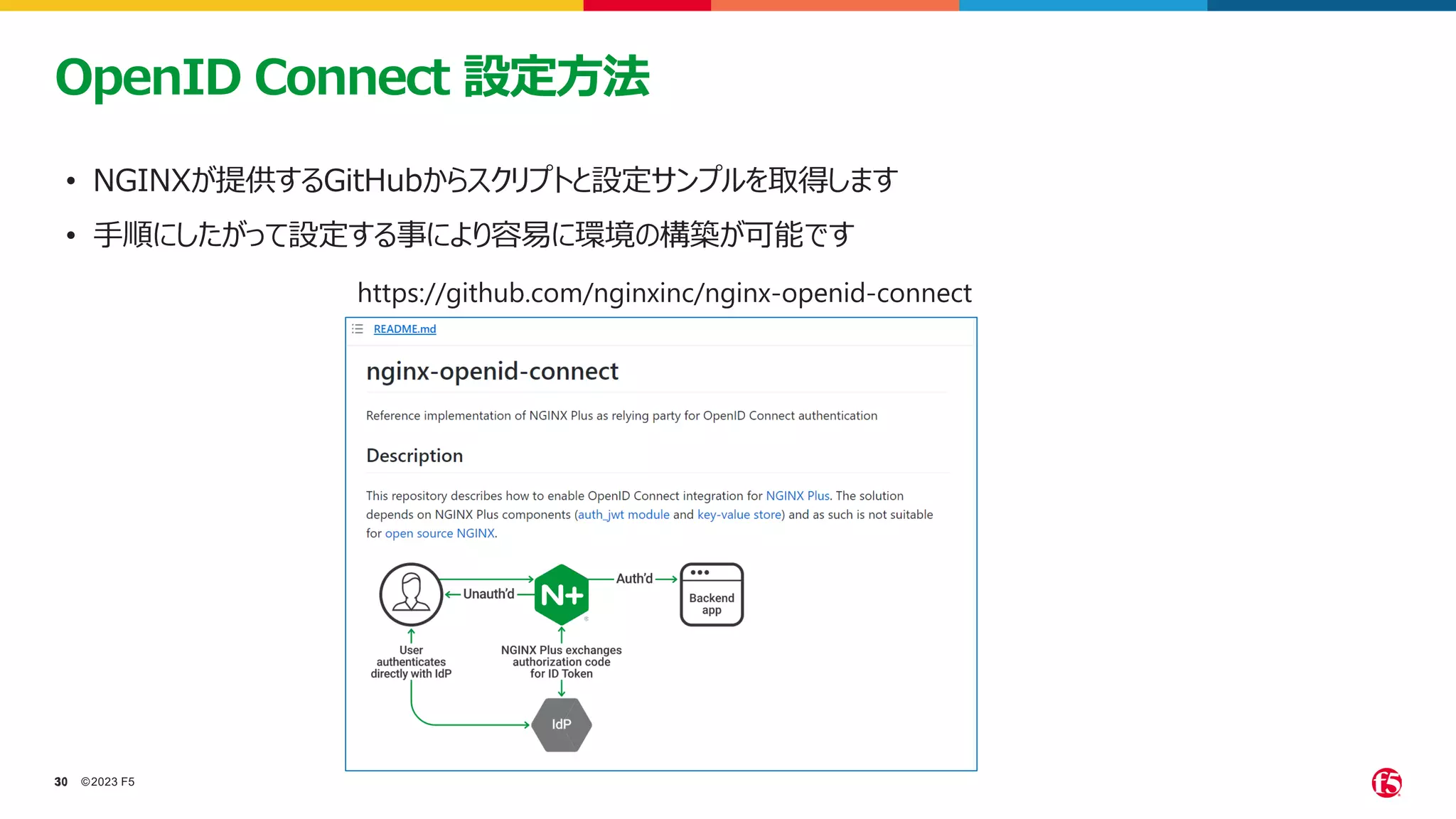

- 30. ©2023 F5 30 30 OpenID Connect設定方法 • NGINXが提供するGitHubからスクリプトと設定サンプルを取得します • 手順にしたがって設定する事により容易に環境の構築が可能です https://github.com/nginxinc/nginx-openid-connect

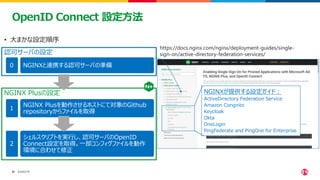

- 31. ©2023 F5 31 31 OpenID Connect設定方法 • 大まかな設定順序 NGINXと連携する認可サーバの準備 NGINXが提供する設定ガイド： ActiveDirectory Federation Service Amazon Congnito Keycloak Okta OneLogin PingFederate and PingOne for Enterprise https://docs.nginx.com/nginx/deployment-guides/single- sign-on/active-directory-federation-services/ NGINX Plusを動作させるホストにて対象のGithub repositoryからファイルを取得 シェルスクリプトを実行し、認可サーバのOpenID Connect設定を取得。一部コンフィグファイルを動作 環境に合わせて修正 NGINX Plusの設定 認可サーバの設定 ０ １ ２

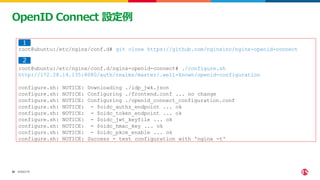

- 32. ©2023 F5 32 32 OpenID Connect設定例 root@ubuntu:/etc/nginx/conf.d# git clone https://github.com/nginxinc/nginx-openid-connect root@ubuntu:/etc/nginx/conf.d/nginx-openid-connect# ./configure.sh http://172.28.14.135:8080/auth/realms/master/.well-known/openid-configuration configure.sh: NOTICE: Downloading ./idp_jwk.json configure.sh: NOTICE: Configuring ./frontend.conf ... no change configure.sh: NOTICE: Configuring ./openid_connect_configuration.conf configure.sh: NOTICE: - $oidc_authz_endpoint ... ok configure.sh: NOTICE: - $oidc_token_endpoint ... ok configure.sh: NOTICE: - $oidc_jwt_keyfile ... ok configure.sh: NOTICE: - $oidc_hmac_key ... ok configure.sh: NOTICE: - $oidc_pkce_enable ... ok configure.sh: NOTICE: Success - test configuration with 'nginx -t' １ ２

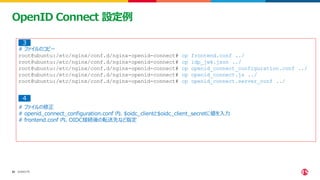

- 33. ©2023 F5 33 33 OpenID Connect設定例 # ファイルのコピー root@ubuntu:/etc/nginx/conf.d/nginx-openid-connect# cp frontend.conf ../ root@ubuntu:/etc/nginx/conf.d/nginx-openid-connect# cp idp_jwk.json ../ root@ubuntu:/etc/nginx/conf.d/nginx-openid-connect# cp openid_connect_configuration.conf ../ root@ubuntu:/etc/nginx/conf.d/nginx-openid-connect# cp openid_connect.js ../ root@ubuntu:/etc/nginx/conf.d/nginx-openid-connect# cp openid_connect.server_conf ../ # ファイルの修正 # openid_connect_configuration.conf 内、$oidc_clientと$oidc_client_secretに値を入力 # frontend.conf 内、OIDC接続後の転送先など指定 ３ 4

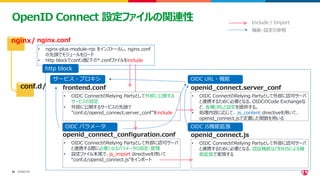

- 34. ©2023 F5 34 34 • nginx-plus-module-njsをインストールし、nginx.conf の先頭でモジュールをロード • http blockでconf.d配下の*.confファイルをinclude OpenID Connect 設定ファイルの関連性 nginx/ conf.d/ nginx.conf frontend.conf • OIDC ConnectのRelying Partyとして外部に公開する サービスの設定 • 外部に公開するサービスの先頭で ”conf.d/openid_connect.server_conf”をinclude openid_connect_configuration.conf • OIDC ConnectのRelying Partyとして外部に認可サーバ と連携する際に必要となるパラメータの設定・管理 • 設定ファイル末尾で、js_import directiveを用いて “conf.d/openid_connect.js”をインポート openid_connect.server_conf • OIDC ConnectのRelying Partyとして外部に認可サーバ と連携するために必要となる、OIDCのCode Exchangeな ど、各種URLと設定を提供する。 • 処理内容に応じて、 js_content directiveを用いて、 openid_connect.jsで定義した関数を用いる openid_connect.js • OIDC ConnectのRelying Partyとして外部に認可サーバ と連携するために必要となる、認証機能などをNJSによる機 能拡張で実現する http block OIDC JS機能拡張 OIDC URL・機能 OIDC パラメータ サービス・プロキシ Include / Import 機能・設定の参照
- 35. ©2023 F5 35 35 OIDC 設定例：auth_jwt/ auth_jwt_claim_set • frontend.confや、openid_connect.server_conf, openid_connect_configuration.confで利用さ れているDirective # frontend.confの例 auth_jwt "" token=$session_jwt; • 書式：auth_jwt <relam> [token=$variable] • JSON Web Tokenのvalidationを有効にする • tokenにはJSON Web Tokenを含む値を指定する。CookieやHTTP Headerなど openid_connect.jsで id_token内容を変数に格納 # openid_connect_configuration.confの例 auth_jwt_claim_set $jwt_audience aud • 書式：auth_jwt_claim_set $variable <名称> • JWT Claimに指定した名称で変数の内容を指定する audにjwt_audienceの内容を 格納

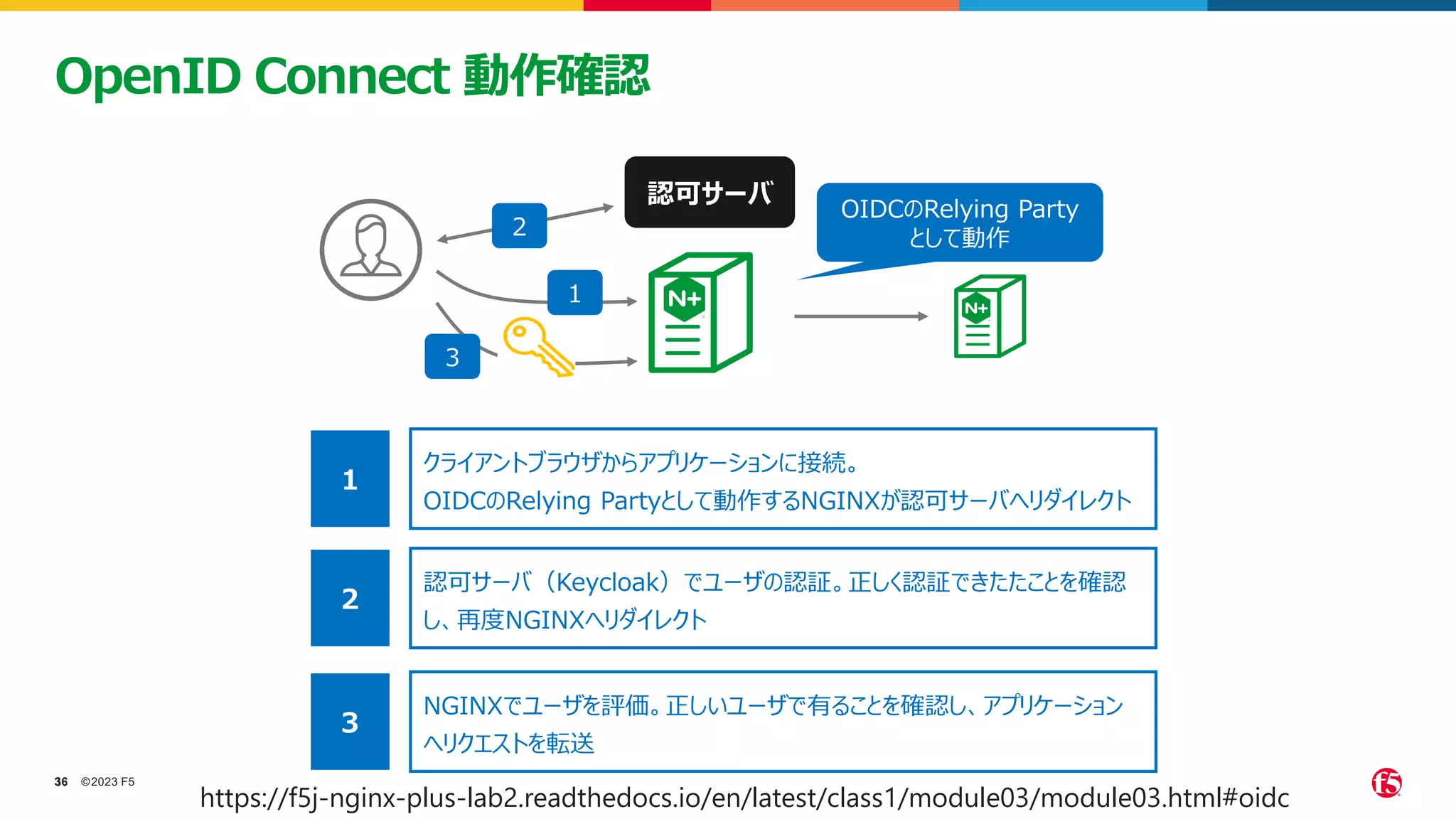

- 36. ©2023 F5 36 36 OpenID Connect動作確認 OIDCのRelying Party として動作 認可サーバ １ ２ ３ クライアントブラウザからアプリケーションに接続。 OIDCのRelying Partyとして動作するNGINXが認可サーバへリダイレクト １ 認可サーバ（Keycloak）でユーザの認証。正しく認証できたたことを確認 し、再度NGINXへリダイレクト ２ NGINXでユーザを評価。正しいユーザで有ることを確認し、アプリケーション へリクエストを転送 ３ https://f5j-nginx-plus-lab2.readthedocs.io/en/latest/class1/module03/module03.html#oidc

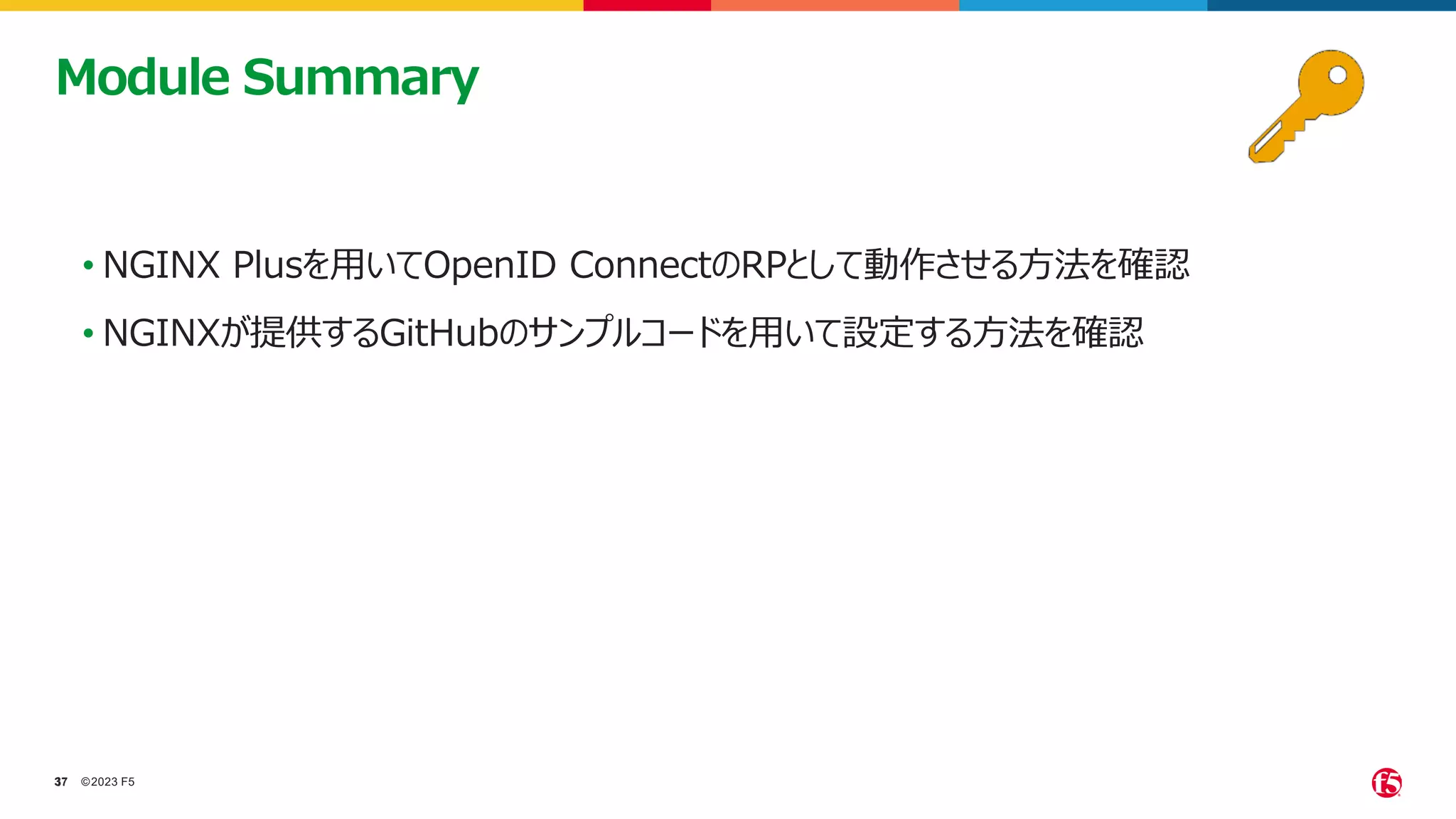

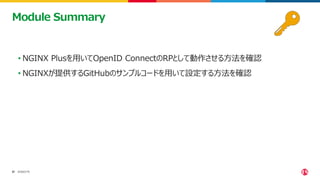

- 37. ©2023 F5 37 37 • NGINXPlusを用いてOpenID ConnectのRPとして動作させる方法を確認 • NGINXが提供するGitHubのサンプルコードを用いて設定する方法を確認 Module Summary
- 38. Module 3 WAF (NGINX AppProtect)
- 39.

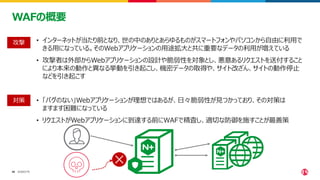

- 40. ©2023 F5 40 40 WAFの概要 • インターネットが当たり前となり、世の中のありとあらゆるものがスマートフォンやパソコンから自由に利用で きる用になっている。そのWebアプリケーションの用途拡大と共に重要なデータの利用が増えている •攻撃者は外部からWebアプリケーションの設計や脆弱性を対象とし、悪意あるリクエストを送付すること により本来の動作と異なる挙動を引き起こし、機密データの取得や、サイト改ざん、サイトの動作停止 などを引き起こす • 「バグのない」Webアプリケーションが理想ではあるが、日々脆弱性が見つかっており、その対策は ますます困難になっている • リクエストがWebアプリケーションに到達する前にWAFで精査し、適切な防御を施すことが最善策 攻撃 対策

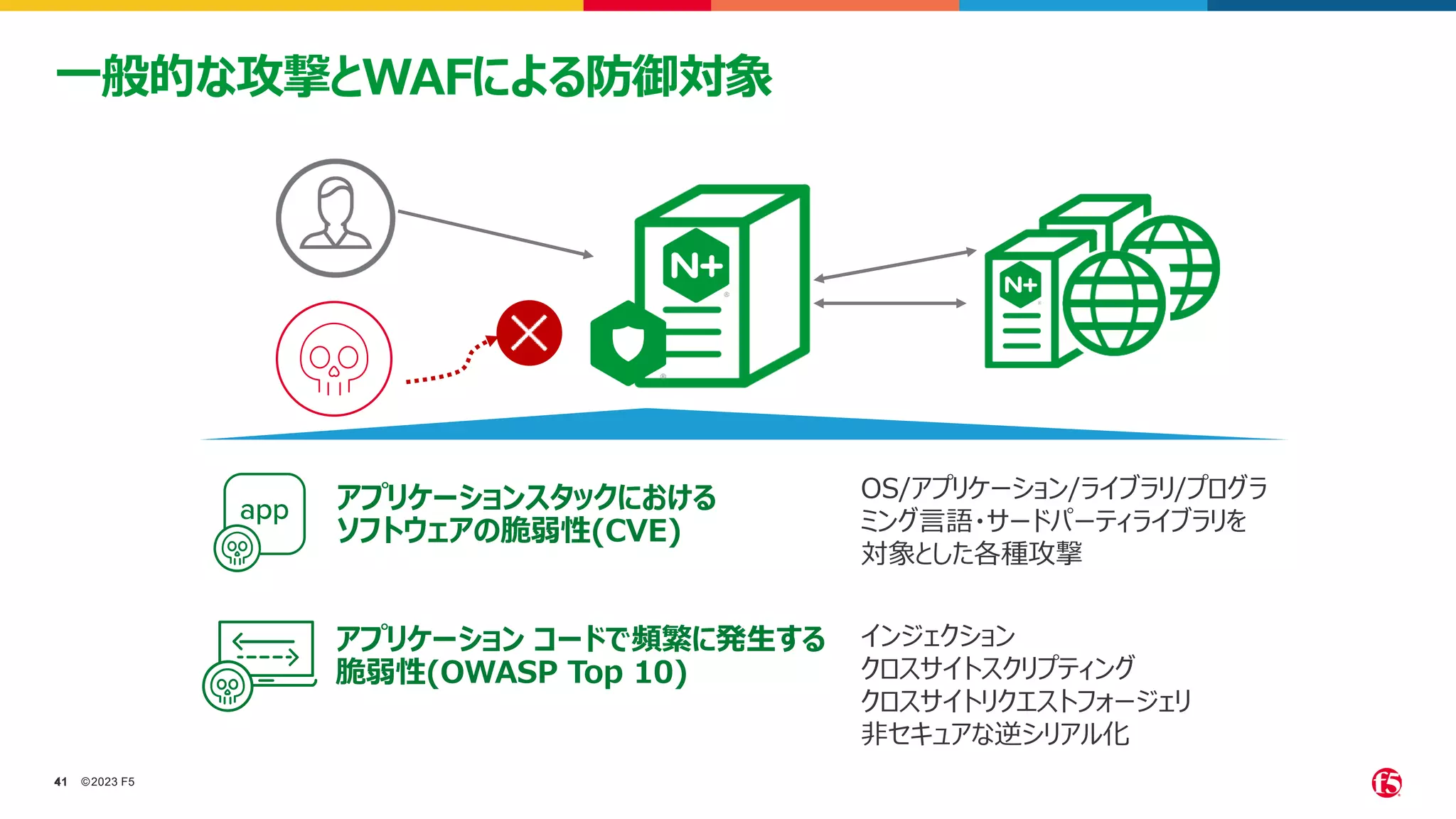

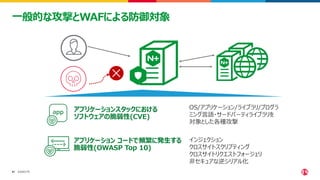

- 41. ©2023 F5 41 41 一般的な攻撃とWAFによる防御対象 アプリケーションスタックにおける ソフトウェアの脆弱性(CVE) インジェクション クロスサイトスクリプティング クロスサイトリクエストフォージェリ 非セキュアな逆シリアル化 アプリケーション コードで頻繁に発生する 脆弱性(OWASPTop 10) OS/アプリケーション/ライブラリ/プログラ ミング言語・サードパーティライブラリを 対象とした各種攻撃

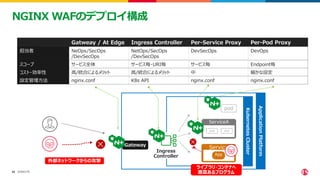

- 42. ©2023 F5 42 42 NGINX WAFのデプロイ構成 Service App ServiceA Ingress Controller 外部ネットワークからの攻撃 podpod pod Gateway Kubernetes Cluster Application Platform ライブラリ・コンテナへ 悪意あるプログラム Gatweay / At Edge Ingress Controller Per-Service Proxy Per-Pod Proxy 担当者 NeOps/SecOps /DevSecOps NetOps/SecOps /DevSecOps DevSecOps DevOps スコープ サービス全体 サービス毎・URI毎 サービス毎 Endpoint毎 コスト・効率性 高/統合によるメリット 高/統合によるメリット 中 細かな設定 設定管理方法 nginx.conf K8s API nginx.conf nginx.conf

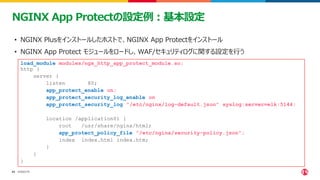

- 43. ©2023 F5 43 43 NGINX AppProtectの設定例：基本設定 load_module modules/ngx_http_app_protect_module.so; http { server { listen 80; app_protect_enable on; app_protect_security_log_enable on; app_protect_security_log "/etc/nginx/log-default.json" syslog:server=elk:5144; location /application01 { root /usr/share/nginx/html; app_protect_policy_file "/etc/nginx/security-policy.json"; index index.html index.htm; } } } • NGINX Plusをインストールしたホストで、NGINX App Protectをインストール • NGINX App Protect モジュールをロードし、WAF/セキュリティログに関する設定を行う
- 44. ©2023 F5 44 44 NGINX AppProtectの設定例：セキュリティポリシー { "policy":{ "name":"evasions_enabled", "template":{ "name":"POLICY_TEMPLATE_NGINX_BASE" }, "applicationLanguage":"utf-8", "enforcementMode":"blocking", "blocking-settings":{ "violations":[ { "name":"VIOL_JSON_FORMAT", "alarm":true, "block":true }, { "name":"VIOL_EVASION", "alarm":true, "block":true }, } "signature-settings": { "signatureStaging": false, "placeSignaturesInStaging": false, "attackSignatureFalsePositiveMode": "disabled", "minimumAccuracyForAutoAddedSignatures": "low" }, "server-technologies": [ { "serverTechnologyName": "MongoDB" }, { "serverTechnologyName": "Unix/Linux" }, { "serverTechnologyName": "PHP" } ] } }
- 45. ©2023 F5 45 45 NGINX AppProtectの設定例：セキュリティポリシー Protection Mechanism Description Attack Signatures デフォルトのポリシーでOWASP top 10の攻撃パターンをカバーします。ユーザはSignature setを有効・無効にすることが可能です Signature attack for Server Technologies サーバテクノロジを選択し、適切なシグネチャセットを利用 Threat Campaigns 攻撃のキャンペーンとして知られるパターンを検出します。誤検知が少なく正確な対応が可能ですが、一連のキャンペーンに該当しない攻撃パ ターンは検出しません。この設定ではデフォルトで有効ですが、それぞれのViolationを無効にすることも可能です。 HTTP Compliance Body部を持つGET、Body部の無いPOSTを除いたすべてのHTTPに対するCompliance Checkがデフォルトで有効になります。デフォルトで 無効となっているうちいくつかは有効にすることも可能です。NGINXパーサーにて処理されるHTTP Versionが含まれないリクエストなどについて は、AppProtectでは検知のみ行います。これらのチェックは無効にすることはできません Evasion Techniques すべてのevasion techniquesがデフォルトで有効であり、それぞれの設定を無効にすることが可能です。この項目にはDirectory Traversal やBad Escaped Characterなどの攻撃が含まれます Data Guard レスポンスデータ内のクレジットカードとアメリカの社会保障番号をマスキング処理することが可能です。 デフォルトで無効となっており、有効にすることが可能です｀ Parameter parsing アルファベット・数字のプレーンテキスト、XML、JSON等、自動的に検知した型に応じて動作し、値の型を自動的をサポートします Disallowed meta characters パラメータ名、値、URL、ヘッダーなどJSON・XMLに含まれる内容を検知します。メタキャラクターやシグネチャやViolation等、複合的に判断し それらのRatingから攻撃の判定を行い、ブロックします。 Disallowed file type extension デフォルトで予め設定されたファイルタイプが無効となっています。 • bak, bat, bck, bkp, cfg, conf, config, ini, log, old, sav, save, temp, tmp • bin, cgi, cmd, com, dll, exe, msi, sys, shtm, shtml, stm • cer, crt, der, key, p12, p7b, p7c, pem, pfx • dat, eml, hta, htr, htw, ida, idc, idq, nws, pol, printer, reg, wmz Supported Security Policy Features：提供する主なセキュリティ機能

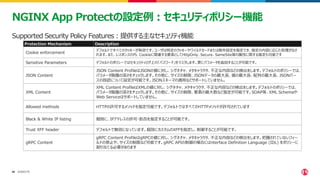

- 46. ©2023 F5 46 46 NGINX AppProtectの設定例：セキュリティポリシー機能 Protection Mechanism Description Cookie enforcement デフォルトですべてのクッキーが有効です。ユーザは特定のクッキーやワイルドカードまたは除外設定を指定でき、指定の内容に応じた処理がなさ れます。また、レスポンスの内、Cookieに関連する要素としてHttpOnly、Secure、SameSite等の属性に関する指定も可能です Sensitive Parameters デフォルトのポリシーではセキュリティログ上の「パスワード」をマスクします。更にパラメータを追加することが可能です。 JSON Content JSON Content ProfileはJSONの値に対し、シグネチャ、メタキャラクタ、不正な内容などの検出をします。デフォルトのポリシーでは、 パラメータ階層の深さをチェックします。その他に、サイズの制限、JSONデータの最大長、値の最大長、配列の最大長、JSONパー スの容認について設定が可能です。JSONスキーマの適用などサポートしていません。 XML Content XML Content ProfileはXMLの値に対し、シグネチャ、メタキャラクタ、不正な内容などの検出をします。デフォルトのポリシーでは、 パラメータ階層の深さをチェックします。その他に、サイズの制限、要素の最大数など指定が可能です。SOAP等、XML Schemaや Web Serviceはサポートしていません。 Allowed methods HTTPの許可するメソッドを指定可能です。デフォルトではすべてのHTTPメソッドが許可されています Black & White IP listing 個別に、IPアドレスの許可・拒否を指定することが可能です。 Trust XFF header デフォルトで無効になっています。個別にカスタムのXFFを指定し、制御することが可能です。 gRPC Content gRPC Content ProfileはgRPCの値に対し、シグネチャ、メタキャラクタ、不正な内容などの検出をします。把握されていないフィー ルドの禁止や、サイズの制限など可能です。gRPC APIの制御の場合にはnterface Definition Language (IDL) をポリシーに 割り当てる必要があります Supported Security Policy Features：提供する主なセキュリティ機能
- 47. ©2023 F5 47 47 NGINX AppProtectの設定例：ブロックページ { "policy": { "name": "blocking_page", "template": { "name": "POLICY_TEMPLATE_NGINX_BASE" }, "applicationLanguage": "utf-8", "enforcementMode": "blocking", "response-pages": [ { "responseContent": "<html><head><title>Custom Reject Page</title></head><body>This is a custom response page, it is supposed to overwrite the default page with custom text.<br><br>Your support ID is: <%TS.request.ID()%><br><br><a href='javascript:history.back();'>[Go Back]</a></body></html>", "responseHeader": "HTTP/1.1 302 OK¥¥r¥¥nCache-Control: no-cache¥¥r¥¥nPragma: no-cache¥¥r¥¥nConnection: close", "responseActionType": "custom", "responsePageType": "default" } ] } } Custom Block Page "response-pages": [ { "responsePageType": "ajax", "ajaxEnabled": true, "ajaxPopupMessage": "My customized popup message! Your support ID is: <%TS.request.ID()%>" } ] "response-pages": [ { "responseContent": "", "responseHeader": "HTTP/1.1 403 FORBIDDEN¥r¥nContent-Type: application/grpc+proto¥r¥nGrpc-status: 7¥r¥nGrpc-message: Blocked by NGINX App Protect, Your support ID is <%TS.request.ID()%>¥r¥nSupport-ID: <%TS.request.ID()%>¥r¥nCache-Control: no-cache¥r¥nPragma: no- cache¥r¥nConnection: close", "responseActionType": "custom", "responsePageType": "default" } ] Custom Block Page：Ajax Custom Block Page：gRPC

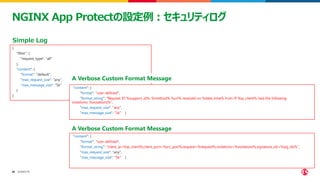

- 48. ©2023 F5 48 48 NGINX AppProtectの設定例：セキュリティログ { "filter": { "request_type": "all" }, "content": { "format": "default", "max_request_size": "any", "max_message_size": "5k" } } Simple Log "content": { "format": "user-defined", "format_string": "Request ID %support_id%: %method% %uri% received on %date_time% from IP %ip_client% had the following violations: %violations%", "max_request_size": "any", "max_message_size": "5k" } A Verbose Custom Format Message "content": { "format": "user-defined", "format_string": "client_ip=%ip_client%,client_port=%src_port%,request=%request%,violations=%violations%,signature_ids=%sig_ids%", "max_request_size": "any", "max_message_size": "5k" } A Verbose Custom Format Message

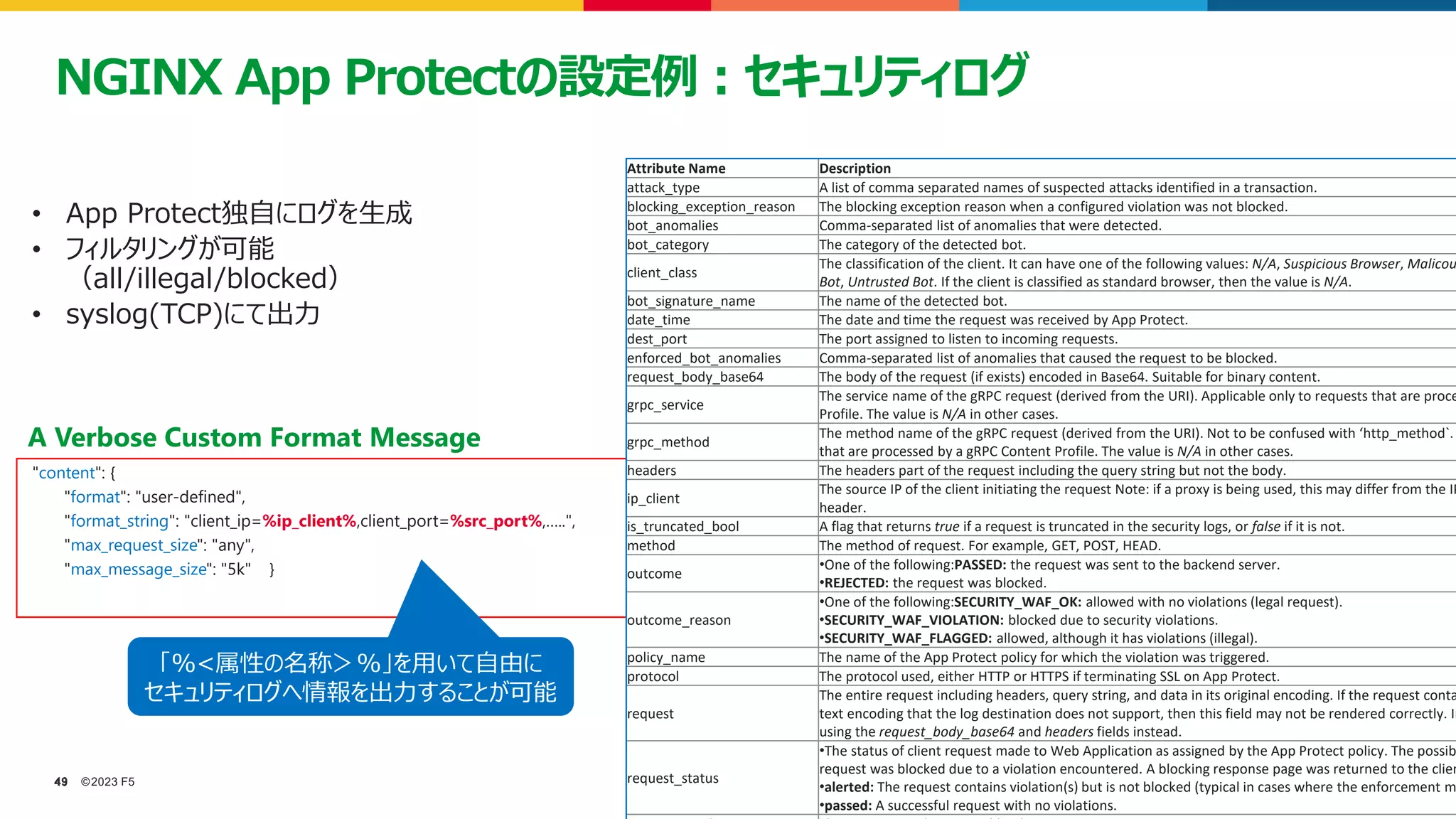

- 49. ©2023 F5 49 49 "content": { "format":"user-defined", "format_string": "client_ip=%ip_client%,client_port=%src_port%,…..", "max_request_size": "any", "max_message_size": "5k" } Attribute Name Description attack_type A list of comma separated names of suspected attacks identified in a transaction. blocking_exception_reason The blocking exception reason when a configured violation was not blocked. bot_anomalies Comma-separated list of anomalies that were detected. bot_category The category of the detected bot. client_class The classification of the client. It can have one of the following values: N/A, Suspicious Browser, Malicou Bot, Untrusted Bot. If the client is classified as standard browser, then the value is N/A. bot_signature_name The name of the detected bot. date_time The date and time the request was received by App Protect. dest_port The port assigned to listen to incoming requests. enforced_bot_anomalies Comma-separated list of anomalies that caused the request to be blocked. request_body_base64 The body of the request (if exists) encoded in Base64. Suitable for binary content. grpc_service The service name of the gRPC request (derived from the URI). Applicable only to requests that are proce Profile. The value is N/A in other cases. grpc_method The method name of the gRPC request (derived from the URI). Not to be confused with ‘http_method`. that are processed by a gRPC Content Profile. The value is N/A in other cases. headers The headers part of the request including the query string but not the body. ip_client The source IP of the client initiating the request Note: if a proxy is being used, this may differ from the IP header. is_truncated_bool A flag that returns true if a request is truncated in the security logs, or false if it is not. method The method of request. For example, GET, POST, HEAD. outcome •One of the following:PASSED: the request was sent to the backend server. •REJECTED: the request was blocked. outcome_reason •One of the following:SECURITY_WAF_OK: allowed with no violations (legal request). •SECURITY_WAF_VIOLATION: blocked due to security violations. •SECURITY_WAF_FLAGGED: allowed, although it has violations (illegal). policy_name The name of the App Protect policy for which the violation was triggered. protocol The protocol used, either HTTP or HTTPS if terminating SSL on App Protect. request The entire request including headers, query string, and data in its original encoding. If the request conta text encoding that the log destination does not support, then this field may not be rendered correctly. In using the request_body_base64 and headers fields instead. request_status •The status of client request made to Web Application as assigned by the App Protect policy. The possib request was blocked due to a violation encountered. A blocking response page was returned to the clien •alerted: The request contains violation(s) but is not blocked (typical in cases where the enforcement m •passed: A successful request with no violations. NGINX App Protectの設定例：セキュリティログ A Verbose Custom Format Message 「%<属性の名称＞%」を用いて自由に セキュリティログへ情報を出力することが可能 • App Protect独自にログを生成 • フィルタリングが可能 （all/illegal/blocked） • syslog(TCP)にて出力

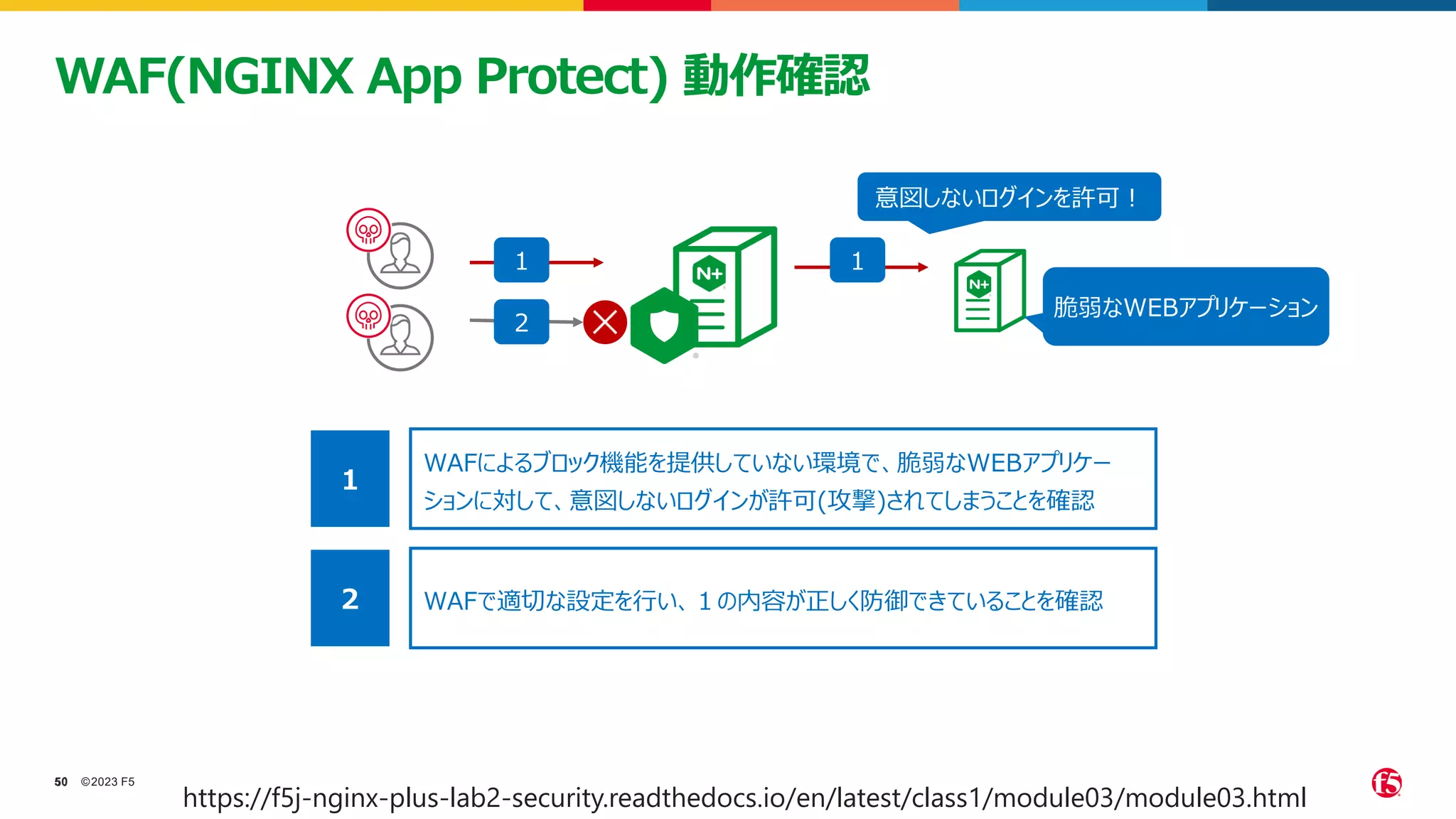

- 50. ©2023 F5 50 50 WAF(NGINX AppProtect) 動作確認 脆弱なWEBアプリケーション WAFによるブロック機能を提供していない環境で、脆弱なWEBアプリケー ションに対して、意図しないログインが許可(攻撃)されてしまうことを確認 １ WAFで適切な設定を行い、１の内容が正しく防御できていることを確認 ２ ２ １ １ 意図しないログインを許可！ https://f5j-nginx-plus-lab2-security.readthedocs.io/en/latest/class1/module03/module03.html

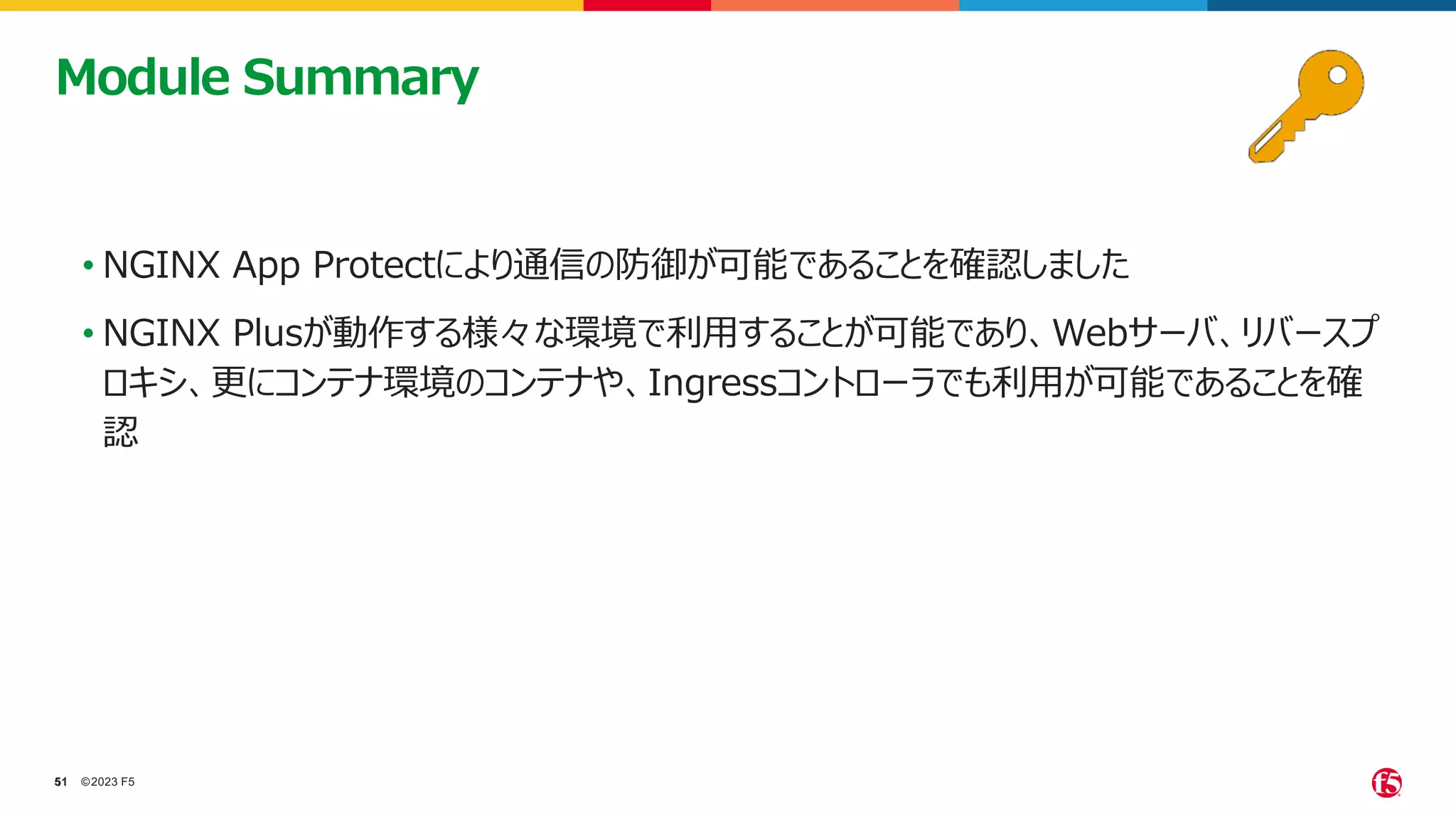

- 51. ©2023 F5 51 51 • NGINXApp Protectにより通信の防御が可能であることを確認しました • NGINX Plusが動作する様々な環境で利用することが可能であり、Webサーバ、リバースプ ロキシ、更にコンテナ環境のコンテナや、Ingressコントローラでも利用が可能であることを確 認 Module Summary
- 52.
- 53. ©2023 F5 53 53 以下のご紹介をいたしました。 • RateLimit • Open ID Connect / JWT • WAF (NGINX App Protect) まとめ
- 54.

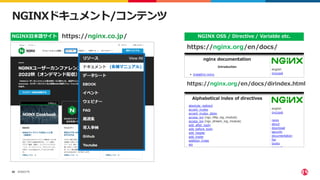

- 55. ©2023 F5 55 55 NGINXドキュメント/コンテンツ https://nginx.co.jp/ NGINX日本語サイト https://nginx.org/en/docs/ https://nginx.org/en/docs/dirindex.html NGINX OSS/ Directive / Variable etc. (各種マニュアル)

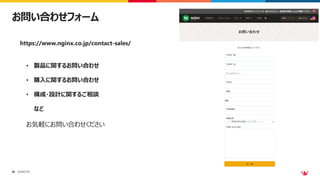

- 56. ©2023 F5 56 56 お問い合わせフォーム • 製品に関するお問い合わせ •購入に関するお問い合わせ • 構成・設計に関するご相談 など https://www.nginx.co.jp/contact-sales/ お気軽にお問い合わせください
- 57.
- 58. ©2023 F5 58 58 無料トライアル https://www.nginx.co.jp/free-trial-request/ https://www.nginx.co.jp/free-trial-request-nginx-management-suite/ NGINX Plus,NGINX App Protect 無料トライアル NGINX Plusは、オールインワン型のソフトウェアロードバランサ、コンテンツキャッシュ、 Webサーバ、APIゲートウェイ、マイクロサービスプロキシです。NGINX App Protect は、業界トップクラスのF5の高度なWAFテクノロジーをNGINX Plusに搭載し最新の アプリケーションセキュリティを提供します。この2つの技術の融合により、最新の分散型 環境におけるWeb/モバイルアプリケーションの拡張性と保護が実現します。 NGINX Management Suiteの評価版 NGINX Management Suiteは、NGINXデータプレーンを管理するNGINXのコン トロールプレーンソリューションです。マルチクラウド環境でロードバランサ―、APIゲート ウェイ、およびサービスメッシュのスケーラブルな実装を容易に集中管理することができま す。 お申し込みのお客様向けに、NGINX Management Suiteの無償評価版をご用意 しています。 NGINX Plus無料トライアル NGINX Management Suite 無料トライアル
