NGINX製品の最新機能アップデート情報
- 1.
- 2. | ©2020 F5NETWORKS 2 Agenda •NGINXのご紹介 •NGINX Plus Update •NGINX Controller Update •デモ
- 3.
- 4. | ©2020 F5NETWORKS 4 NGINXの歴史 NGINX (オープンソース) 2011 : Nginx, Inc. 設⽴ 2013 : Nginx Plusリリース 2017 : Announced; - NGINX Controller - NGINX Unit 等 2019 2014 : NGINXが世界中上位10,000 サイト中最も利⽤されているWebServerとなる 2004 : NGINX 最初のリリース 2002 : イゴール・シソエフ (CTO of NGINX, Inc.) NGINXの開発を開始 2008 : Chrome / Android 最初のリリース 2007 : iPhone 最初のリリース 2014 : 世界のスマートフォン 10億台超え 2017 : 世界のスマートフォン 15億台超え イゴール・シソエフ Apache httpdでは、1つのサーバーでの 同時アクセス数の上限に問題（C10K問 題）を感じていた。Apache httpdより同 時アクセス数の多いサーバーソフトもあった が、機能が限定されていた。「そこで、 C10K問題に対応しつつ、静的ファイルだ けでなくほかのサーバーとの連携機能を 持ったWebサーバーとしてNGINXを開発 することを決めた」 買収 CONFIDENTIAL 2020 : シェアTOP(約36%)、 4.5億サイトでWebトラフィックを処理
- 5. | ©2020 F5NETWORKS 5 Web Server Reverse Proxy and Cache Web Server Reverse Proxy and Cache
- 6. | ©2020 F5NETWORKS 6 Advanced Load Balancing Advanced Content Cache Web Server Reverse Proxy and Cache Advanced Monitoring & Management Advanced Security Controls

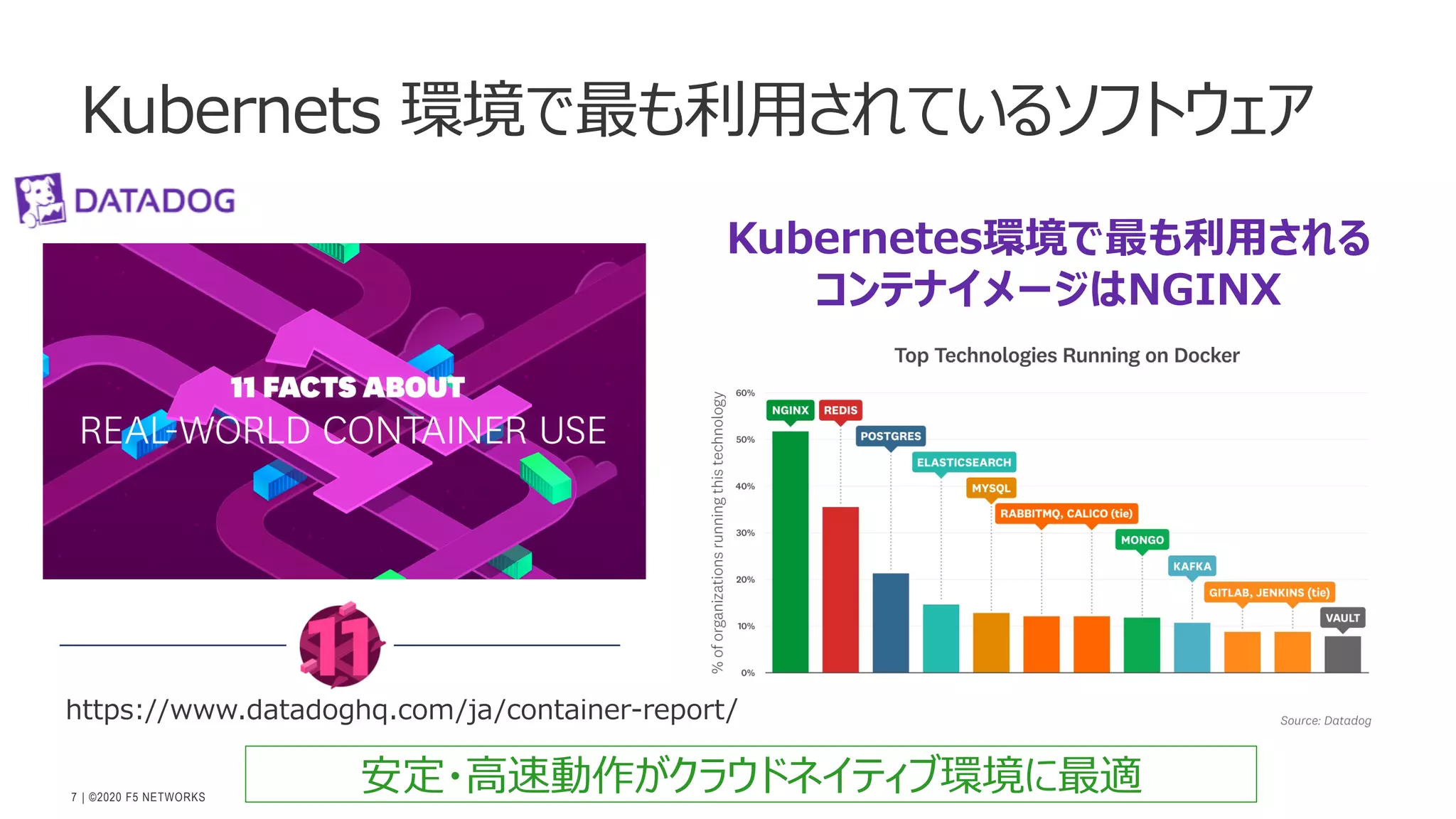

- 7. | ©2020 F5NETWORKS 7 Kubernets 環境で最も利⽤されているソフトウェア Kubernetes環境で最も利⽤される コンテナイメージはNGINX https://www.datadoghq.com/ja/container-report/ 安定・⾼速動作がクラウドネイティブ環境に最適

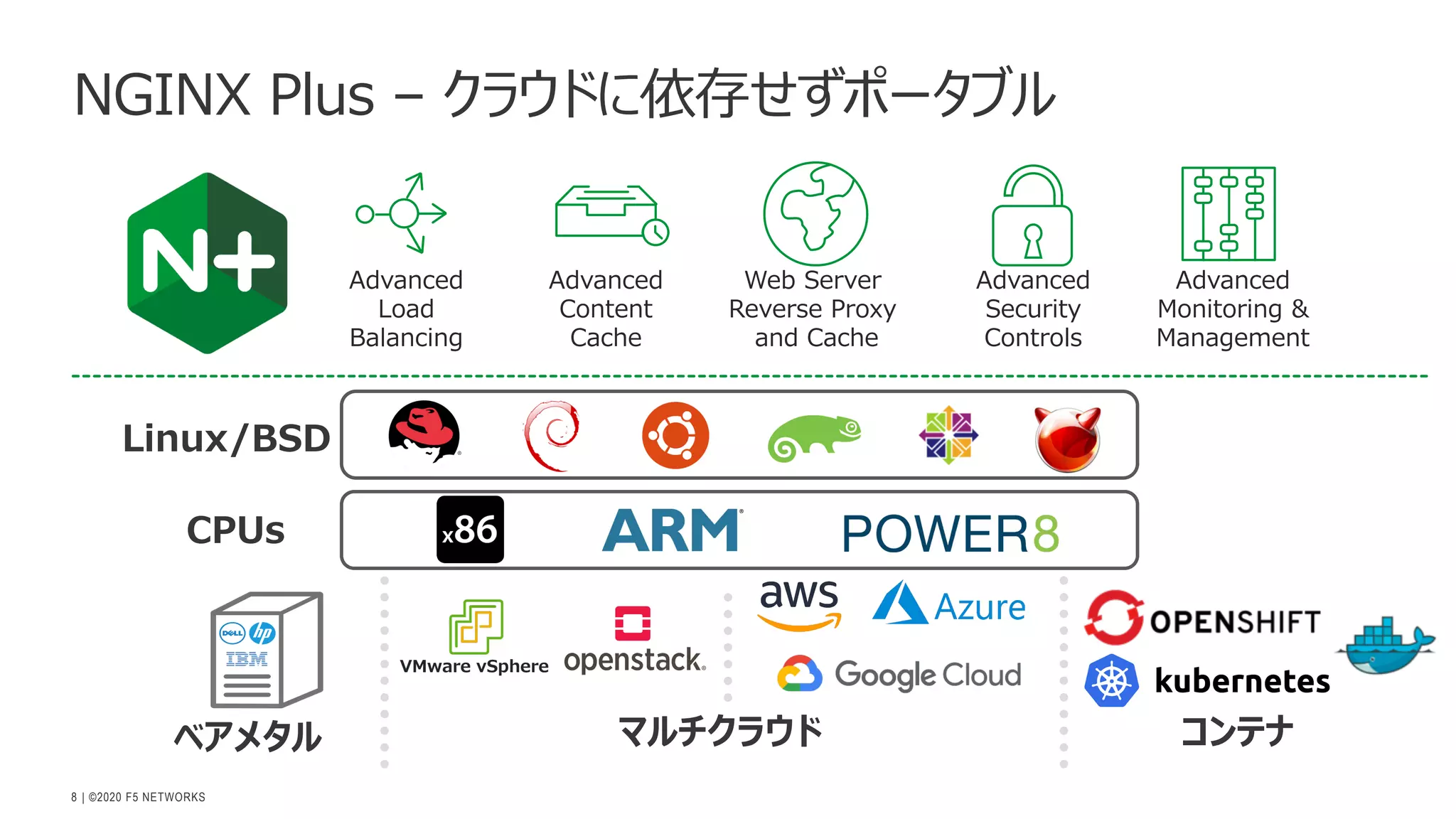

- 8. | ©2020 F5NETWORKS 8 NGINX Plus – クラウドに依存せずポータブル ベアメタル マルチクラウド コンテナ Linux/BSD CPUs VMware vSphere Advanced Load Balancing Advanced Content Cache Web Server Reverse Proxy and Cache Advanced Monitoring & Management Advanced Security Controls

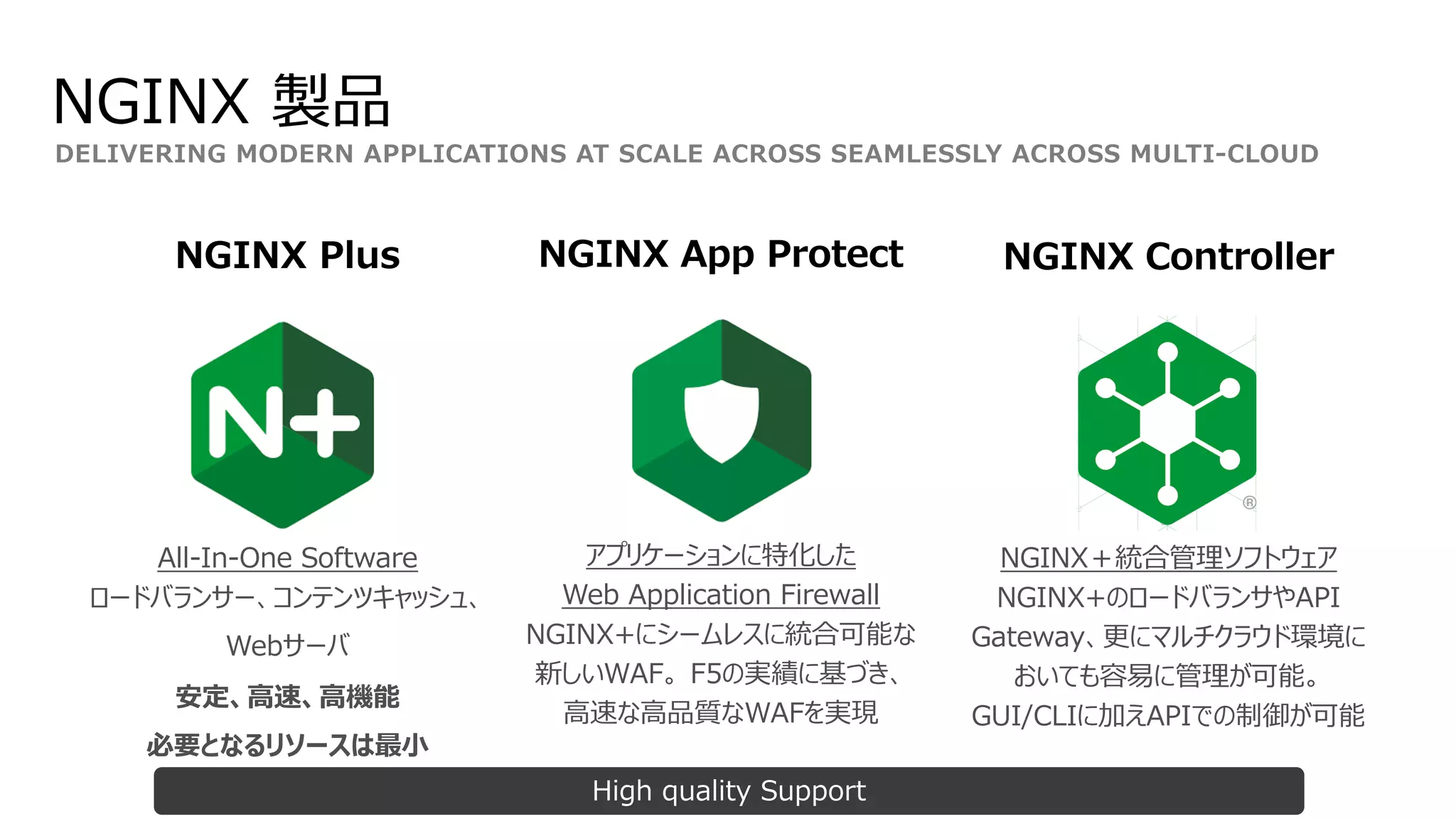

- 9. DELIVERING MODERN APPLICATIONSAT SCALE ACROSS SEAMLESSLY ACROSS MULTI-CLOUD All-In-One Software ロードバランサー、コンテンツキャッシュ、 Webサーバ 安定、⾼速、⾼機能 必要となるリソースは最⼩ NGINX Controller NGINX＋統合管理ソフトウェア NGINX+のロードバランサやAPI Gateway、更にマルチクラウド環境に おいても容易に管理が可能。 GUI/CLIに加えAPIでの制御が可能 NGINX App Protect アプリケーションに特化した Web Application Firewall NGINX+にシームレスに統合可能な 新しいWAF。 F5の実績に基づき、 ⾼速な⾼品質なWAFを実現 High quality Support

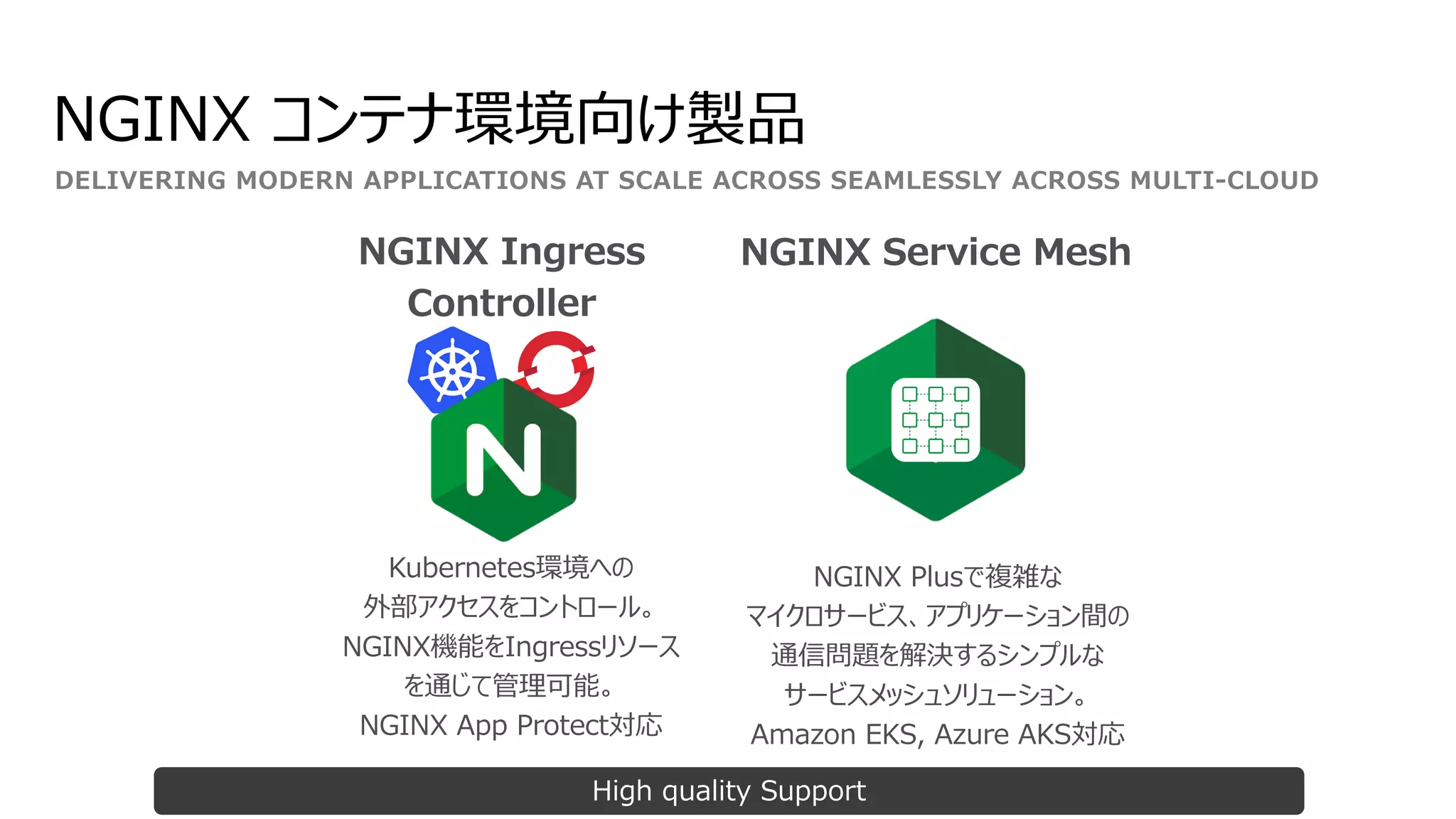

- 10. DELIVERING MODERN APPLICATIONSAT SCALE ACROSS SEAMLESSLY ACROSS MULTI-CLOUD NGINX Service Mesh NGINX Plusで複雑な マイクロサービス、アプリケーション間の 通信問題を解決するシンプルな サービスメッシュソリューション。 Amazon EKS, Azure AKS対応 NGINX Ingress Controller Kubernetes環境への 外部アクセスをコントロール。 NGINX機能をIngressリソース を通じて管理可能。 NGINX App Protect対応 High quality Support
- 11.

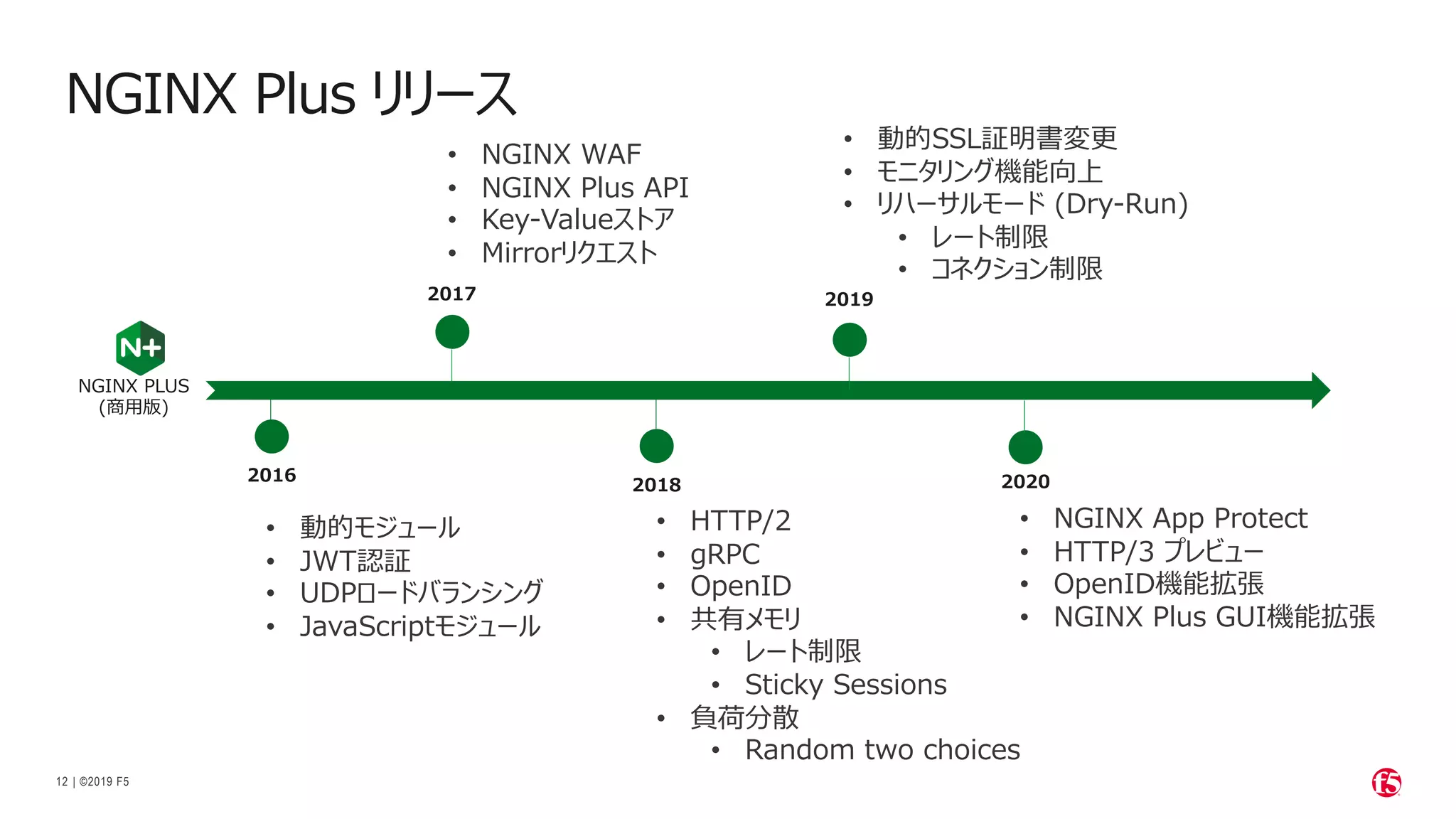

- 12. | ©2019 F5 12 NGINXPlus リリース NGINX PLUS (商⽤版) 2016 2017 2018 2019 2020 • 動的モジュール • JWT認証 • UDPロードバランシング • JavaScriptモジュール • NGINX WAF • NGINX Plus API • Key-Valueストア • Mirrorリクエスト • HTTP/2 • gRPC • OpenID • 共有メモリ • レート制限 • Sticky Sessions • 負荷分散 • Random two choices • 動的SSL証明書変更 • モニタリング機能向上 • リハーサルモード (Dry-Run) • レート制限 • コネクション制限 • NGINX App Protect • HTTP/3 プレビュー • OpenID機能拡張 • NGINX Plus GUI機能拡張

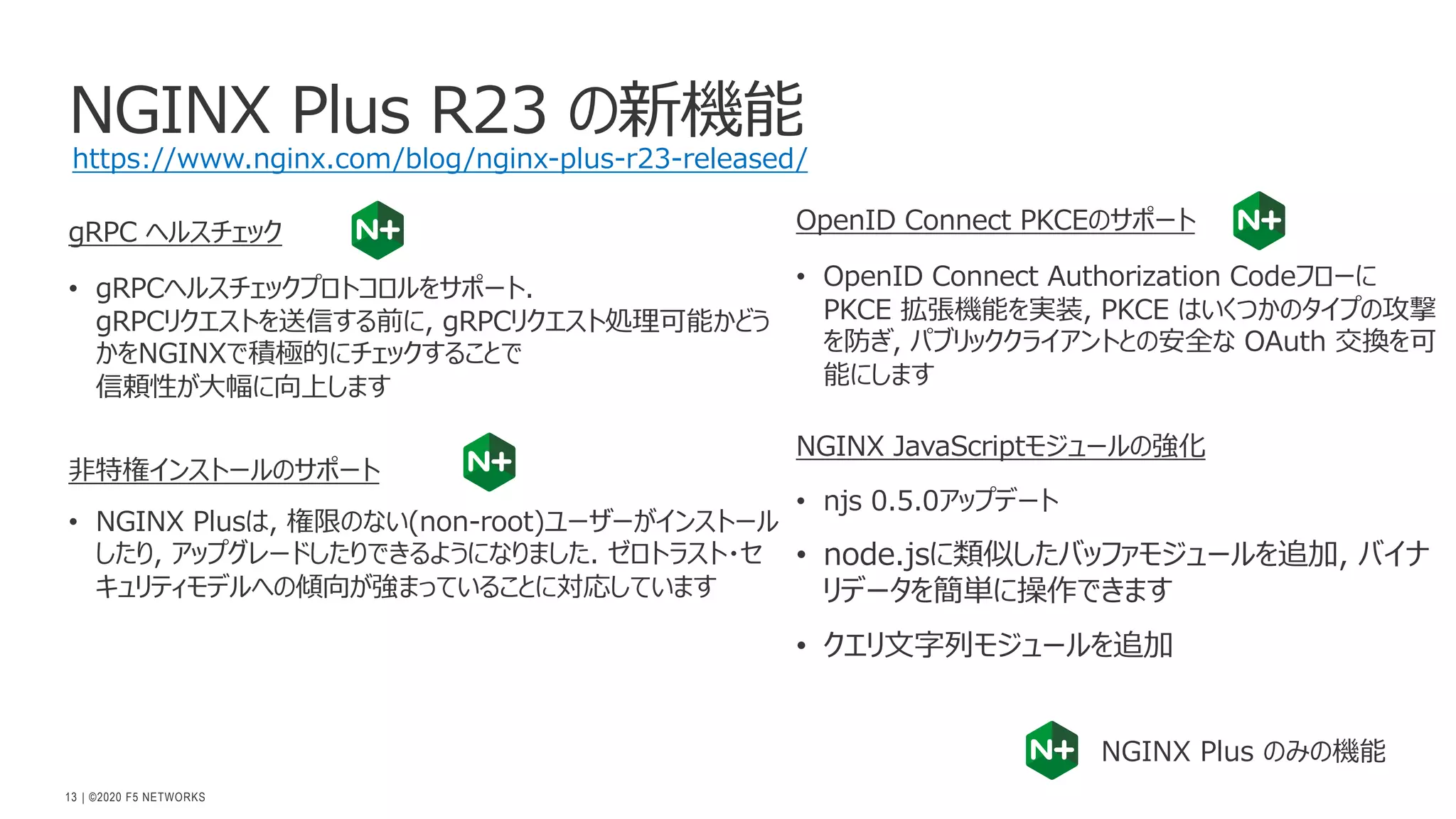

- 13. | ©2020 F5NETWORKS 13 NGINX Plus R23 の新機能 gRPC ヘルスチェック • gRPCヘルスチェックプロトコロルをサポート. gRPCリクエストを送信する前に, gRPCリクエスト処理可能かどう かをNGINXで積極的にチェックすることで 信頼性が⼤幅に向上します ⾮特権インストールのサポート • NGINX Plusは, 権限のない(non-root)ユーザーがインストール したり, アップグレードしたりできるようになりました. ゼロトラスト・セ キュリティモデルへの傾向が強まっていることに対応しています OpenID Connect PKCEのサポート • OpenID Connect Authorization Codeフローに PKCE 拡張機能を実装, PKCE はいくつかのタイプの攻撃 を防ぎ, パブリッククライアントとの安全な OAuth 交換を可 能にします NGINX JavaScriptモジュールの強化 • njs 0.5.0アップデート • node.jsに類似したバッファモジュールを追加, バイナ リデータを簡単に操作できます • クエリ⽂字列モジュールを追加 NGINX Plus のみの機能 https://www.nginx.com/blog/nginx-plus-r23-released/

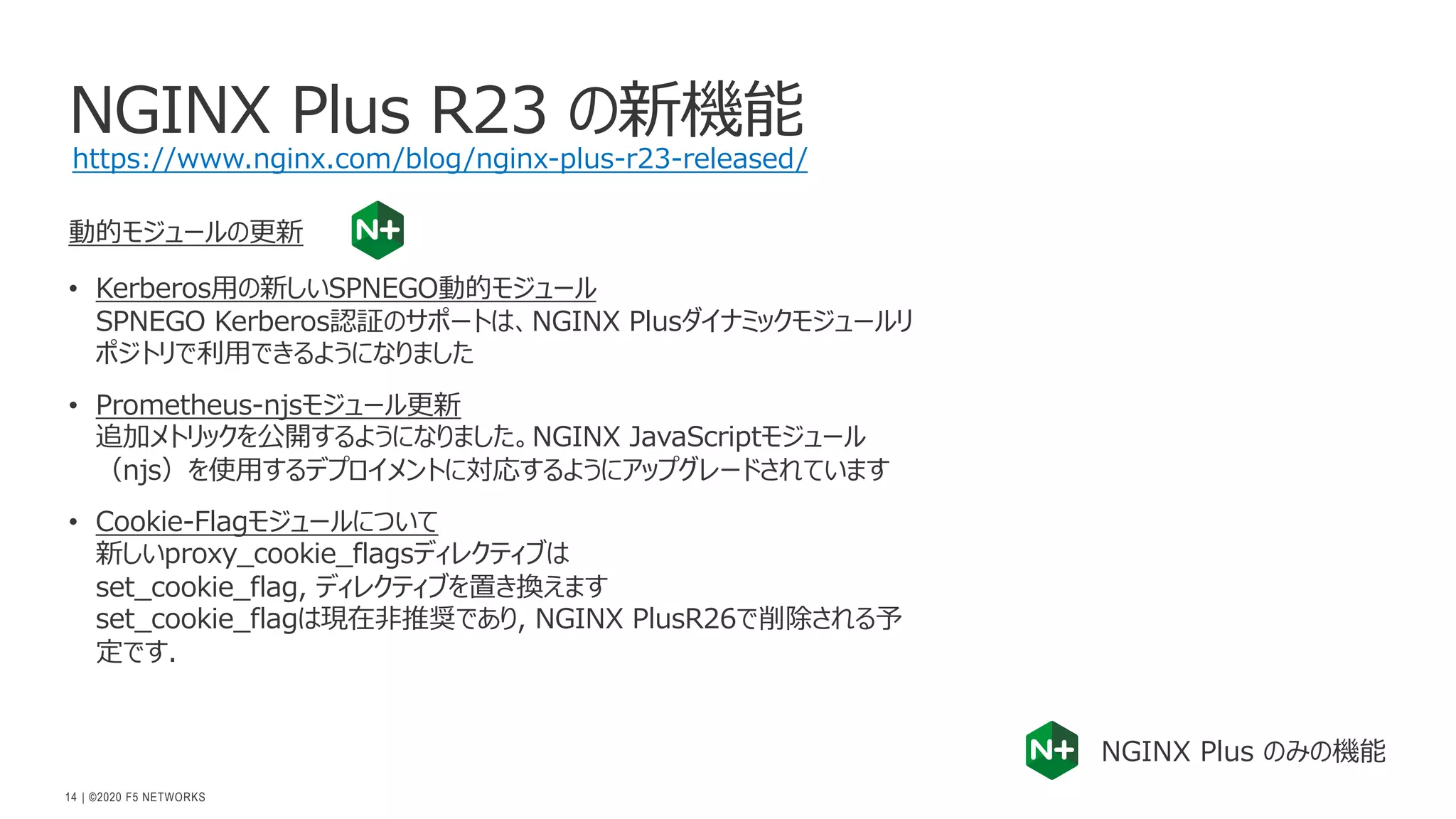

- 14. | ©2020 F5NETWORKS 14 NGINX Plus R23 の新機能 動的モジュールの更新 • Kerberos⽤の新しいSPNEGO動的モジュール SPNEGO Kerberos認証のサポートは、NGINX Plusダイナミックモジュールリ ポジトリで利⽤できるようになりました • Prometheus-njsモジュール更新 追加メトリックを公開するようになりました。NGINX JavaScriptモジュール （njs）を使⽤するデプロイメントに対応するようにアップグレードされています • Cookie-Flagモジュールについて 新しいproxy_cookie_flagsディレクティブは set_cookie_flag, ディレクティブを置き換えます set_cookie_flagは現在⾮推奨であり, NGINX PlusR26で削除される予 定です. NGINX Plus のみの機能 https://www.nginx.com/blog/nginx-plus-r23-released/

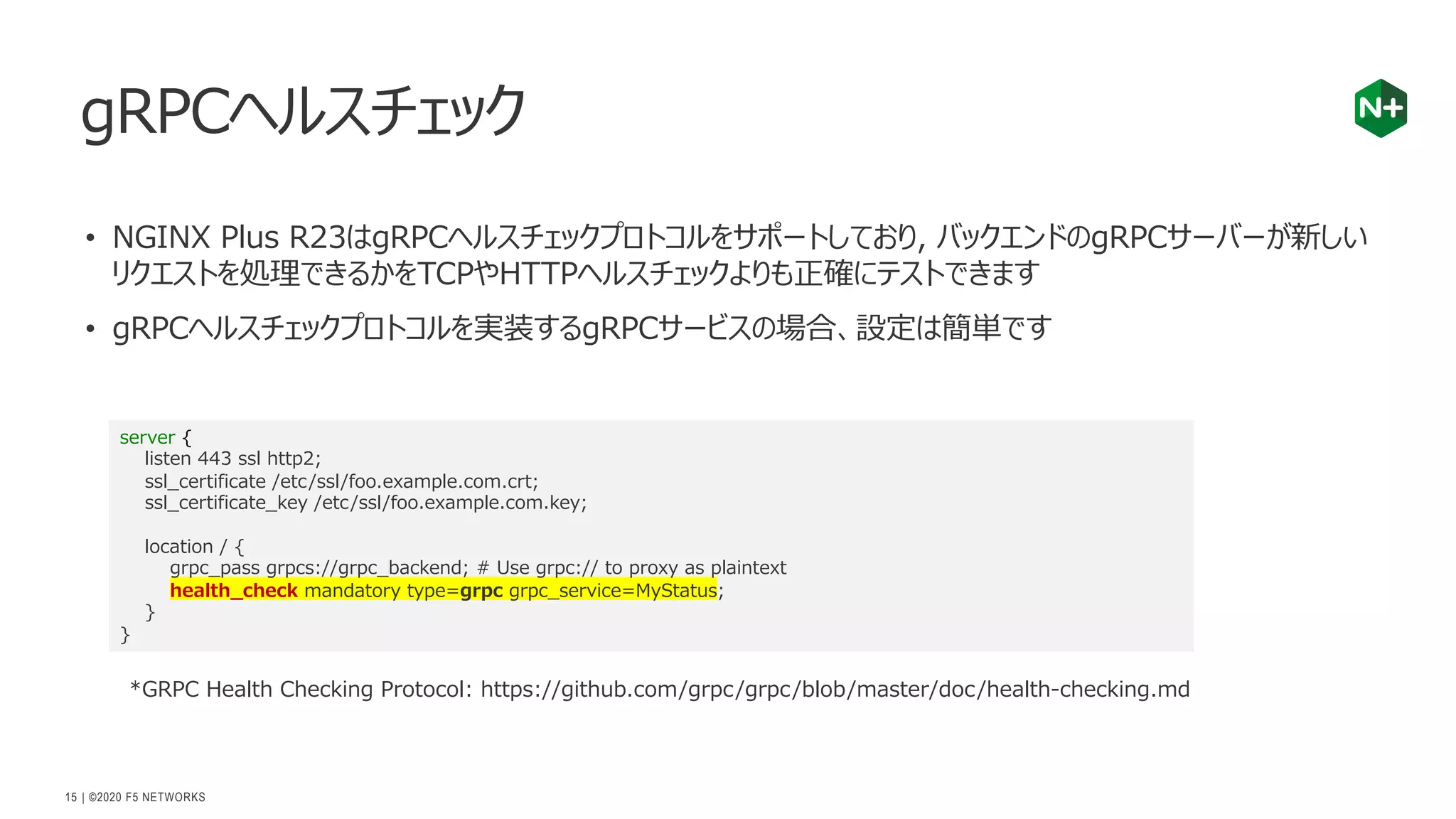

- 15. | ©2020 F5NETWORKS 15 • NGINX Plus R23はgRPCヘルスチェックプロトコルをサポートしており, バックエンドのgRPCサーバーが新しい リクエストを処理できるかをTCPやHTTPヘルスチェックよりも正確にテストできます • gRPCヘルスチェックプロトコルを実装するgRPCサービスの場合、設定は簡単です gRPCヘルスチェック server { listen 443 ssl http2; ssl_certificate /etc/ssl/foo.example.com.crt; ssl_certificate_key /etc/ssl/foo.example.com.key; location / { grpc_pass grpcs://grpc_backend; # Use grpc:// to proxy as plaintext health_check mandatory type=grpc grpc_service=MyStatus; } } *GRPC Health Checking Protocol: https://github.com/grpc/grpc/blob/master/doc/health-checking.md

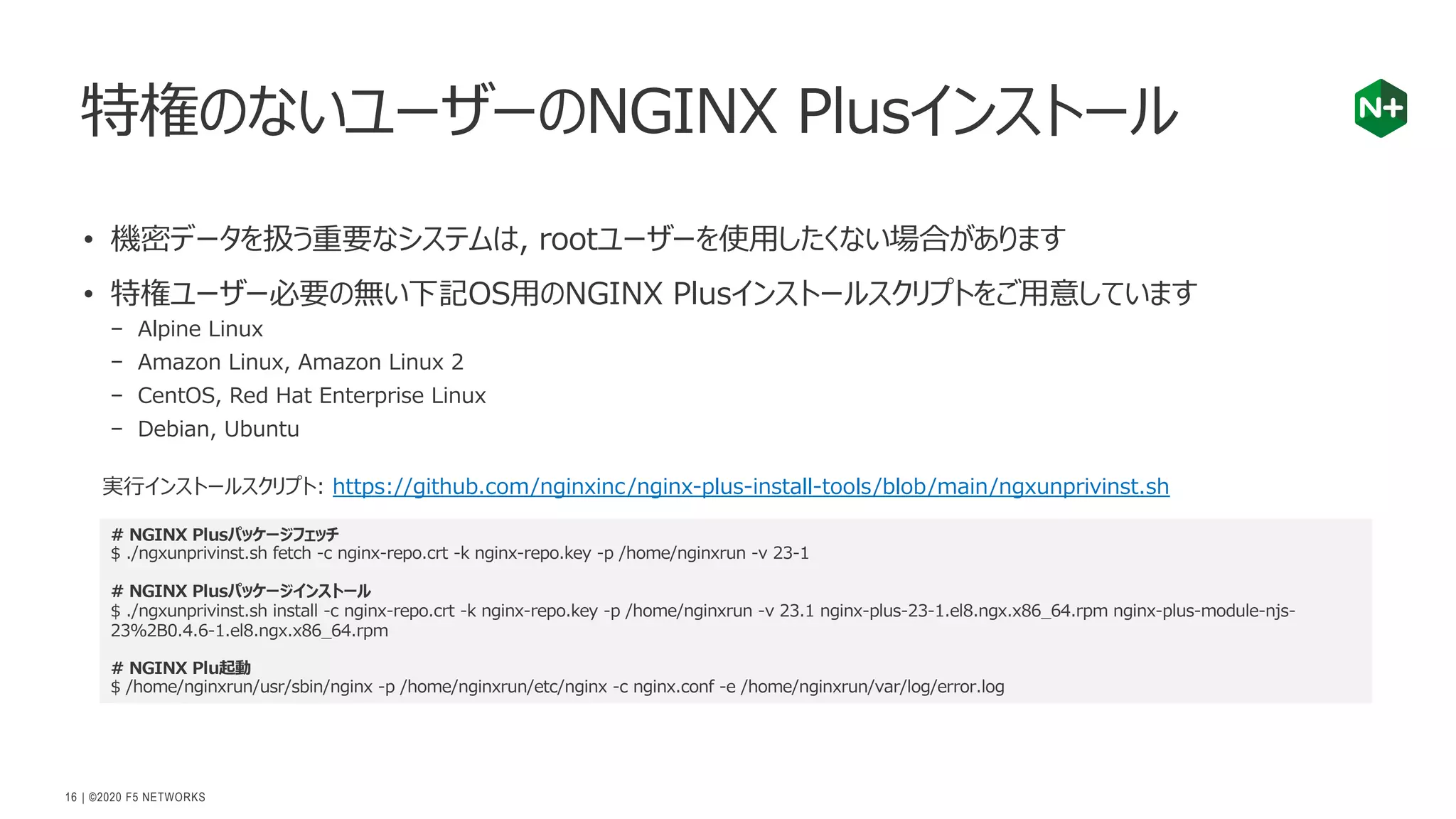

- 16. | ©2020 F5NETWORKS 16 • 機密データを扱う重要なシステムは, rootユーザーを使⽤したくない場合があります • 特権ユーザー必要の無い下記OS⽤のNGINX Plusインストールスクリプトをご⽤意しています − Alpine Linux − Amazon Linux, Amazon Linux 2 − CentOS, Red Hat Enterprise Linux − Debian, Ubuntu 特権のないユーザーのNGINX Plusインストール # NGINX Plusパッケージフェッチ $ ./ngxunprivinst.sh fetch -c nginx-repo.crt -k nginx-repo.key -p /home/nginxrun -v 23-1 # NGINX Plusパッケージインストール $ ./ngxunprivinst.sh install -c nginx-repo.crt -k nginx-repo.key -p /home/nginxrun -v 23.1 nginx-plus-23-1.el8.ngx.x86_64.rpm nginx-plus-module-njs- 23%2B0.4.6-1.el8.ngx.x86_64.rpm # NGINX Plu起動 $ /home/nginxrun/usr/sbin/nginx -p /home/nginxrun/etc/nginx -c nginx.conf -e /home/nginxrun/var/log/error.log 実⾏インストールスクリプト: https://github.com/nginxinc/nginx-plus-install-tools/blob/main/ngxunprivinst.sh

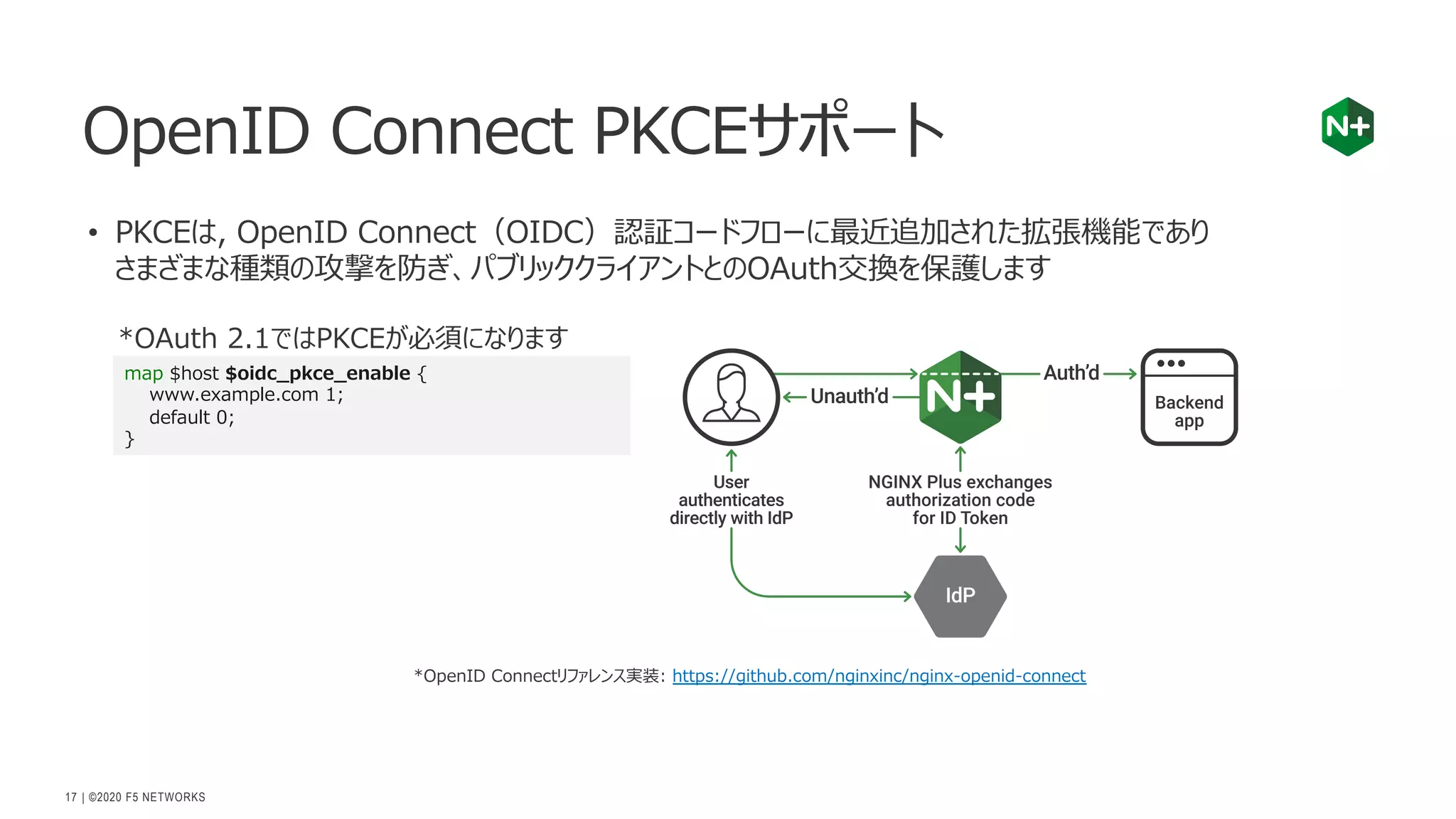

- 17. | ©2020 F5NETWORKS 17 • PKCEは, OpenID Connect（OIDC）認証コードフローに最近追加された拡張機能であり さまざまな種類の攻撃を防ぎ、パブリッククライアントとのOAuth交換を保護します OpenID Connect PKCEサポート *OAuth 2.1ではPKCEが必須になります map $host $oidc_pkce_enable { www.example.com 1; default 0; } *OpenID Connectリファレンス実装: https://github.com/nginxinc/nginx-openid-connect

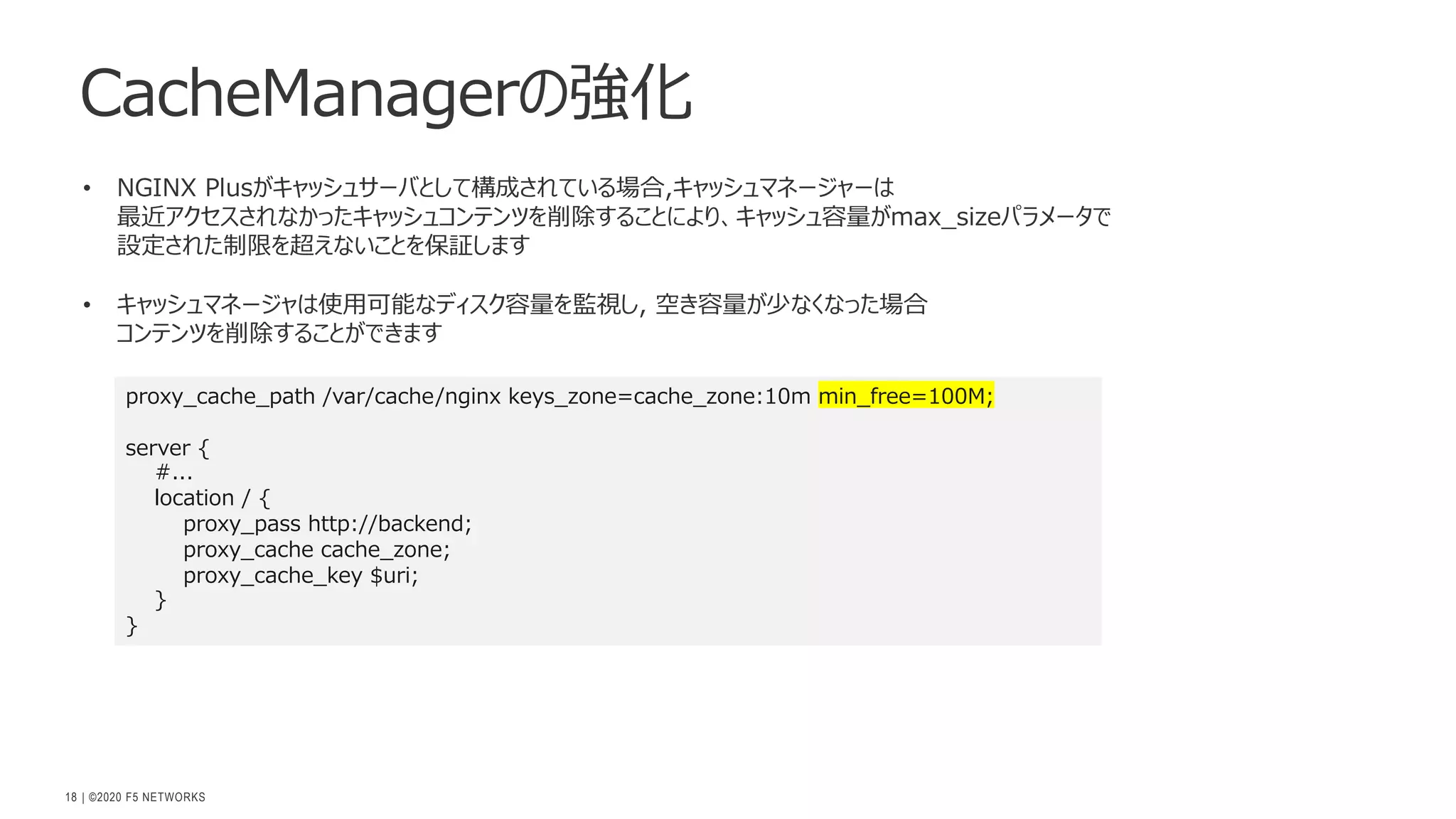

- 18. | ©2020 F5NETWORKS 18 CacheManagerの強化 proxy_cache_path /var/cache/nginx keys_zone=cache_zone:10m min_free=100M; server { #... location / { proxy_pass http://backend; proxy_cache cache_zone; proxy_cache_key $uri; } } • NGINX Plusがキャッシュサーバとして構成されている場合,キャッシュマネージャーは 最近アクセスされなかったキャッシュコンテンツを削除することにより、キャッシュ容量がmax_sizeパラメータで 設定された制限を超えないことを保証します • キャッシュマネージャは使⽤可能なディスク容量を監視し, 空き容量が少なくなった場合 コンテンツを削除することができます

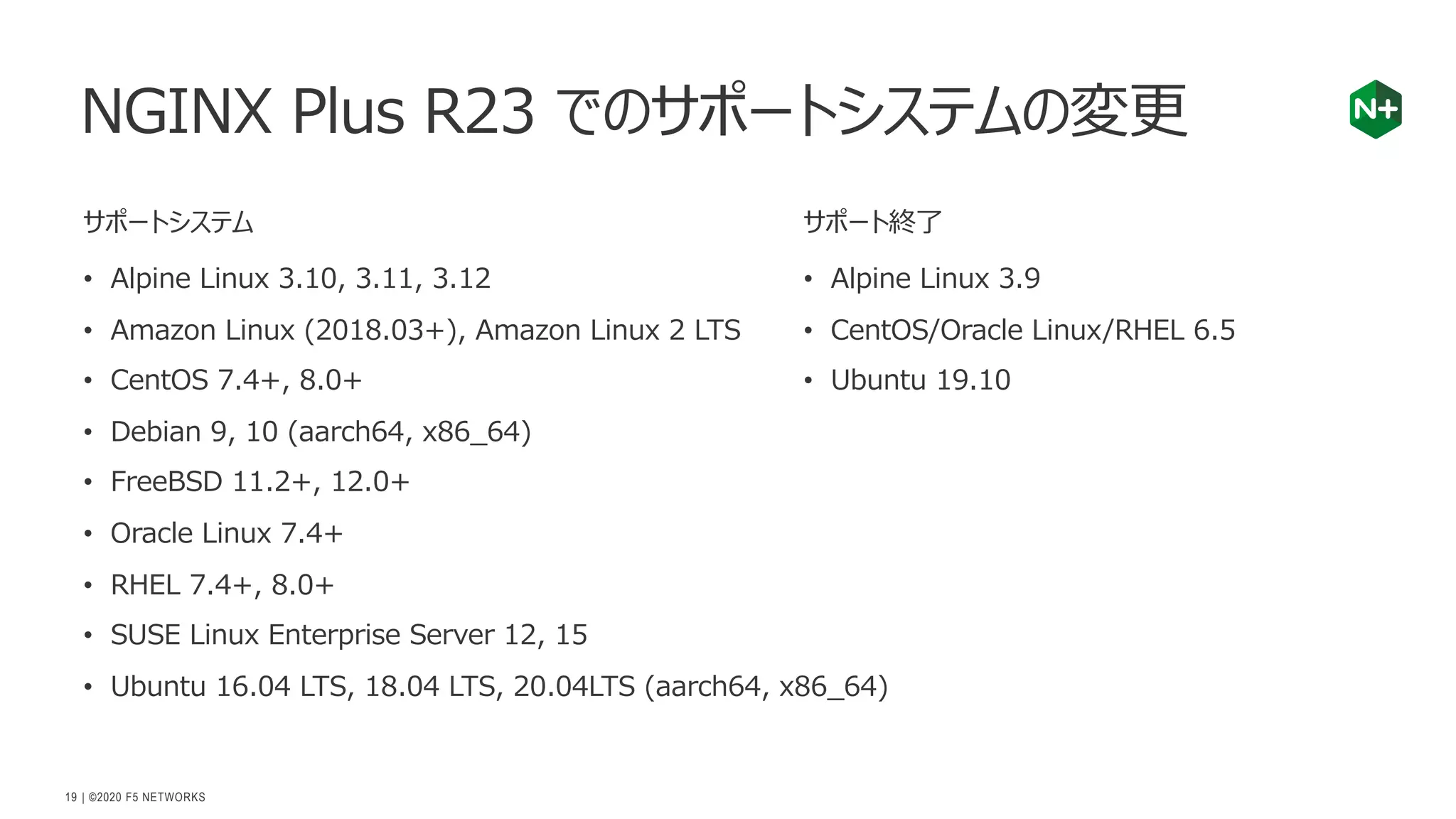

- 19. | ©2020 F5NETWORKS 19 NGINX Plus R23 でのサポートシステムの変更 サポートシステム • Alpine Linux 3.10, 3.11, 3.12 • Amazon Linux (2018.03+), Amazon Linux 2 LTS • CentOS 7.4+, 8.0+ • Debian 9, 10 (aarch64, x86_64) • FreeBSD 11.2+, 12.0+ • Oracle Linux 7.4+ • RHEL 7.4+, 8.0+ • SUSE Linux Enterprise Server 12, 15 • Ubuntu 16.04 LTS, 18.04 LTS, 20.04LTS (aarch64, x86_64) サポート終了 • Alpine Linux 3.9 • CentOS/Oracle Linux/RHEL 6.5 • Ubuntu 19.10
- 20. | ©2020 F5 20 NGINXController

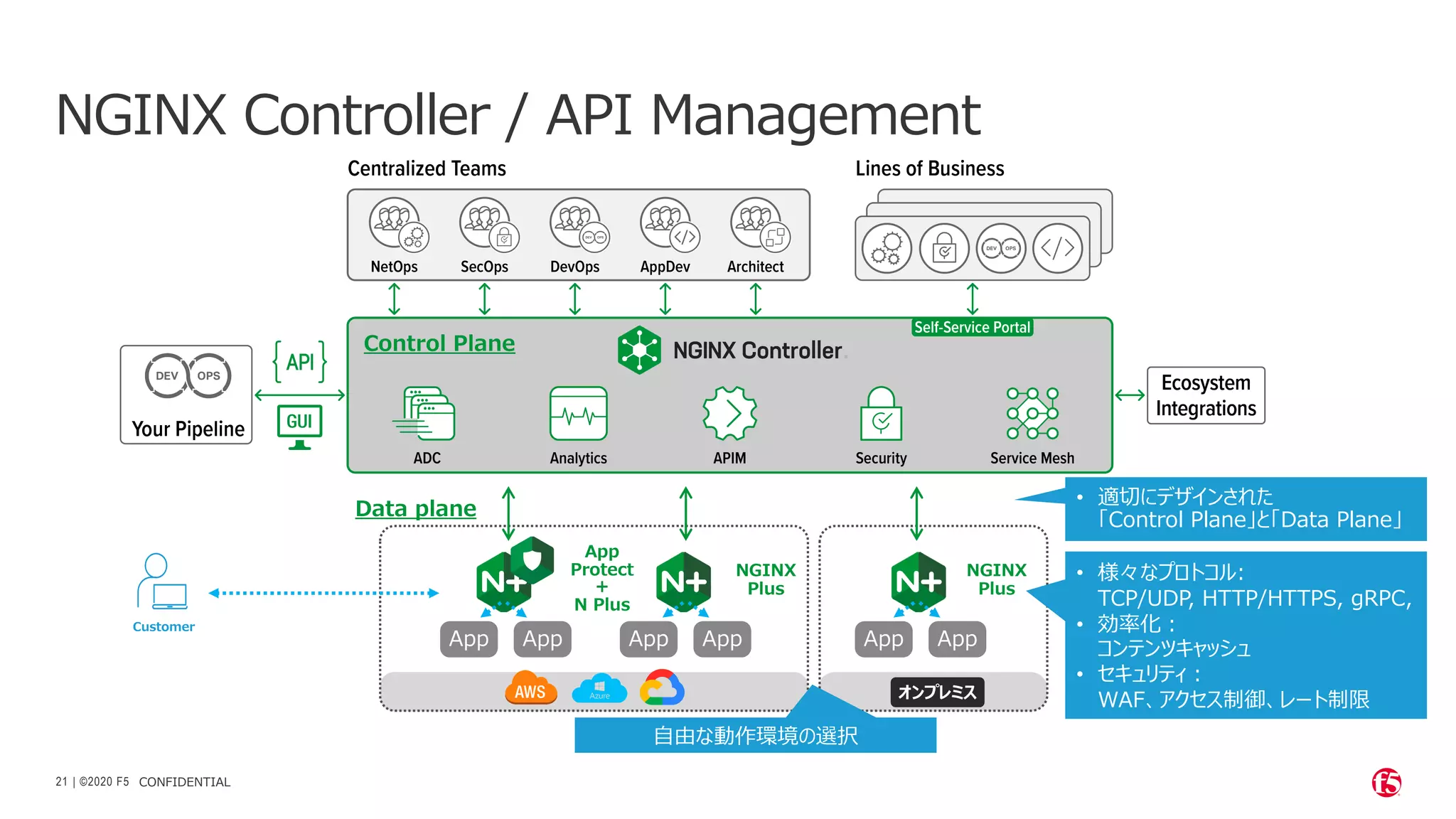

- 21. | ©2020 F5 21 NGINXController / API Management CONFIDENTIAL App App App App App App App Protect ＋ N Plus NGINX Plus Data plane NGINX Plus Control Plane • 適切にデザインされた 「Control Plane」と「Data Plane」 • 様々なプロトコル: TCP/UDP, HTTP/HTTPS, gRPC, • 効率化︓ コンテンツキャッシュ • セキュリティ︓ WAF、アクセス制御、レート制限 Customer ⾃由な動作環境の選択 オンプレミス

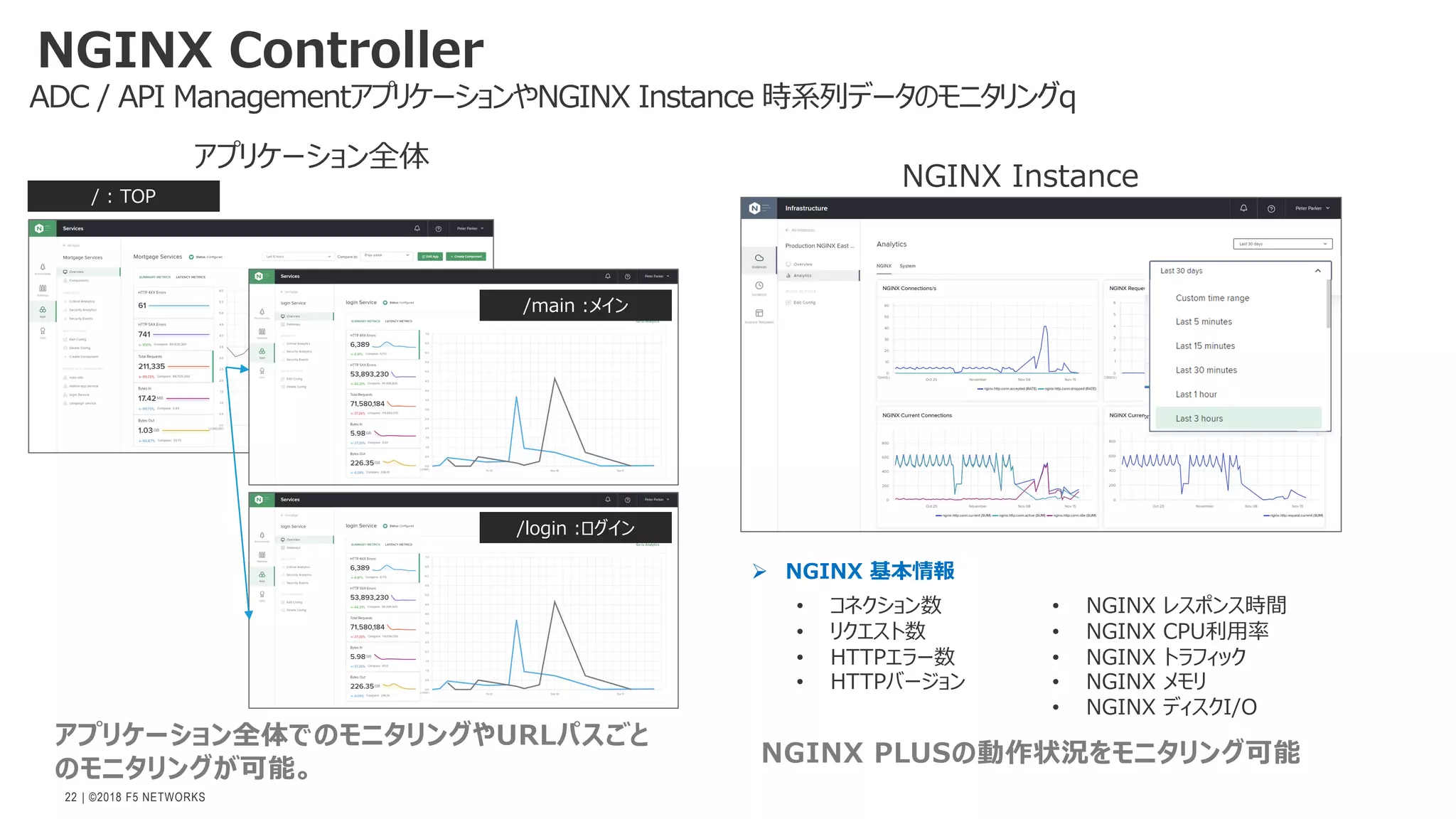

- 22. | ©2018 F5NETWORKS 22 ADC / API ManagementアプリケーションやNGINX Instance 時系列データのモニタリングq NGINX Controller アプリケーション全体 アプリケーション全体でのモニタリングやURLパスごと のモニタリングが可能。 /main :メイン /login :ログイン / : TOP NGINX PLUSの動作状況をモニタリング可能 NGINX Instance Ø NGINX 基本情報 • コネクション数 • リクエスト数 • HTTPエラー数 • HTTPバージョン • NGINX レスポンス時間 • NGINX CPU利⽤率 • NGINX トラフィック • NGINX メモリ • NGINX ディスクI/O

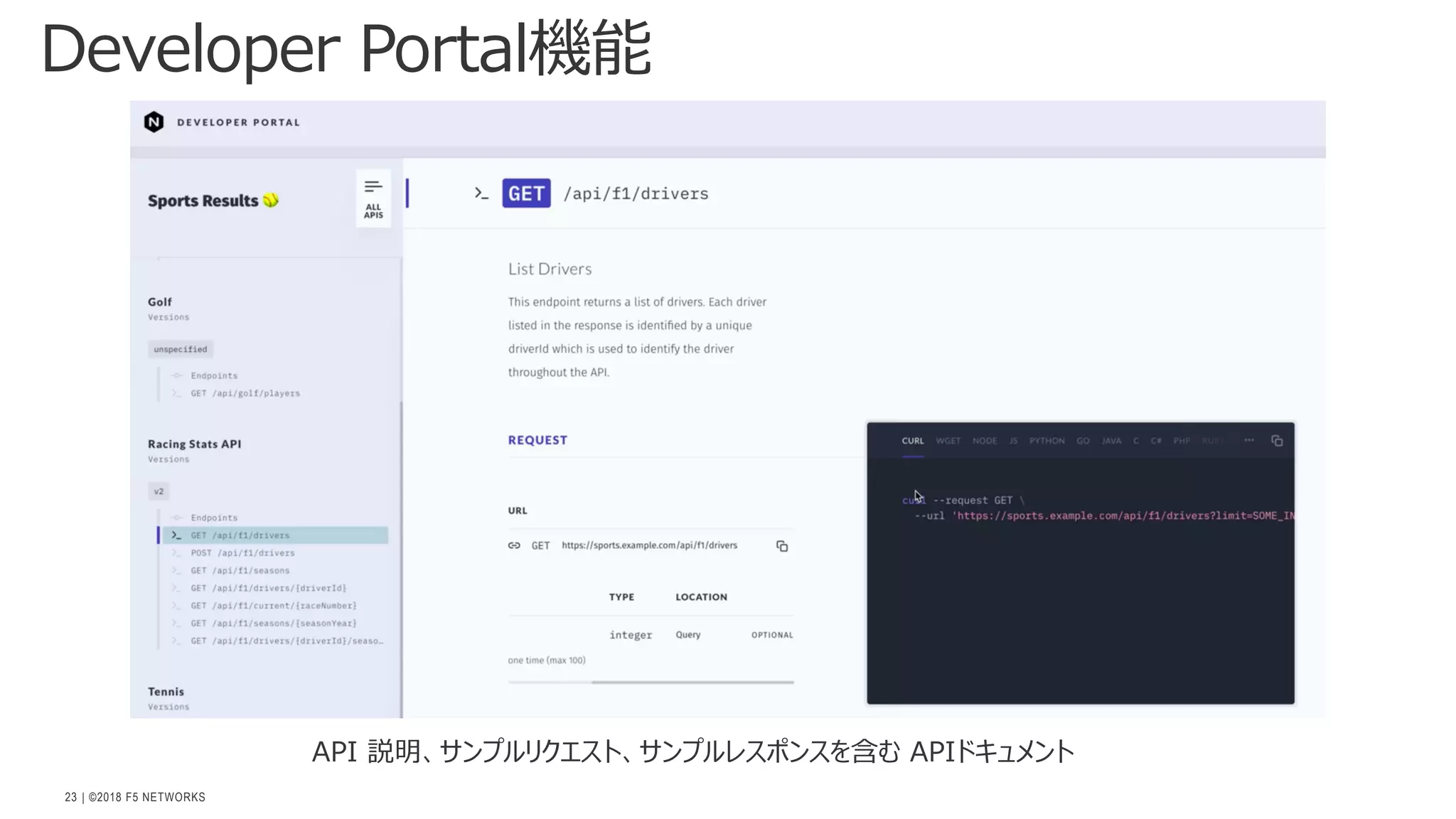

- 23. | ©2018 F5NETWORKS 23 Developer Portal機能 API 説明、サンプルリクエスト、サンプルレスポンスを含む APIドキュメント

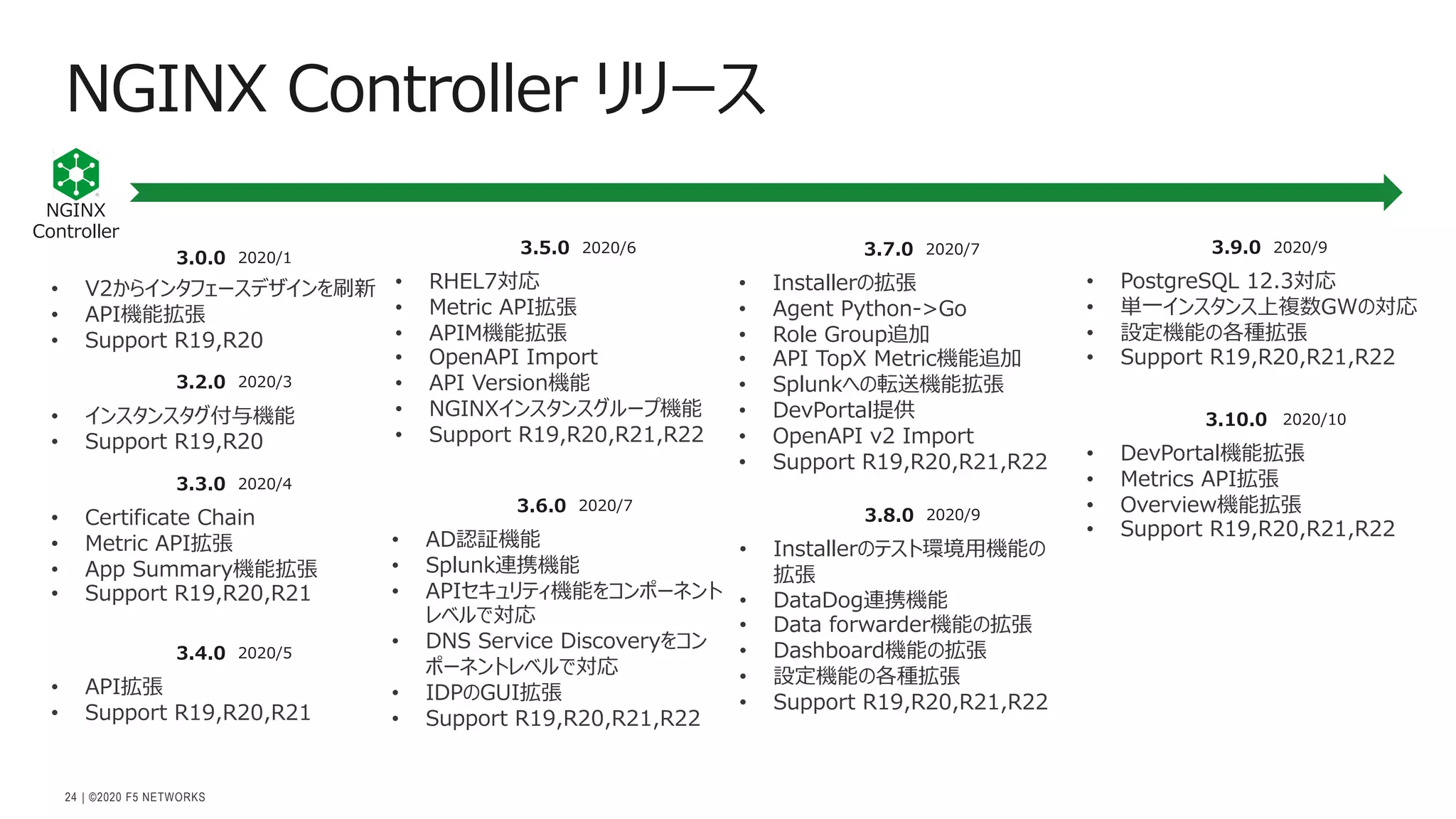

- 24. | ©2020 F5NETWORKS 24 NGINX Controller リリース NGINX Controller 3.0.0 • V2からインタフェースデザインを刷新 • API機能拡張 • Support R19,R20 2020/1 3.2.0 • インスタンスタグ付与機能 • Support R19,R20 2020/3 3.3.0 • Certificate Chain • Metric API拡張 • App Summary機能拡張 • Support R19,R20,R21 2020/4 3.4.0 • API拡張 • Support R19,R20,R21 2020/5 3.5.0 • RHEL7対応 • Metric API拡張 • APIM機能拡張 • OpenAPI Import • API Version機能 • NGINXインスタンスグループ機能 • Support R19,R20,R21,R22 2020/6 3.6.0 • AD認証機能 • Splunk連携機能 • APIセキュリティ機能をコンポーネント レベルで対応 • DNS Service Discoveryをコン ポーネントレベルで対応 • IDPのGUI拡張 • Support R19,R20,R21,R22 2020/7 3.7.0 • Installerの拡張 • Agent Python->Go • Role Group追加 • API TopX Metric機能追加 • Splunkへの転送機能拡張 • DevPortal提供 • OpenAPI v2 Import • Support R19,R20,R21,R22 2020/7 3.8.0 • Installerのテスト環境⽤機能の 拡張 • DataDog連携機能 • Data forwarder機能の拡張 • Dashboard機能の拡張 • 設定機能の各種拡張 • Support R19,R20,R21,R22 2020/9 3.9.0 • PostgreSQL 12.3対応 • 単⼀インスタンス上複数GWの対応 • 設定機能の各種拡張 • Support R19,R20,R21,R22 2020/9 3.10.0 • DevPortal機能拡張 • Metrics API拡張 • Overview機能拡張 • Support R19,R20,R21,R22 2020/10

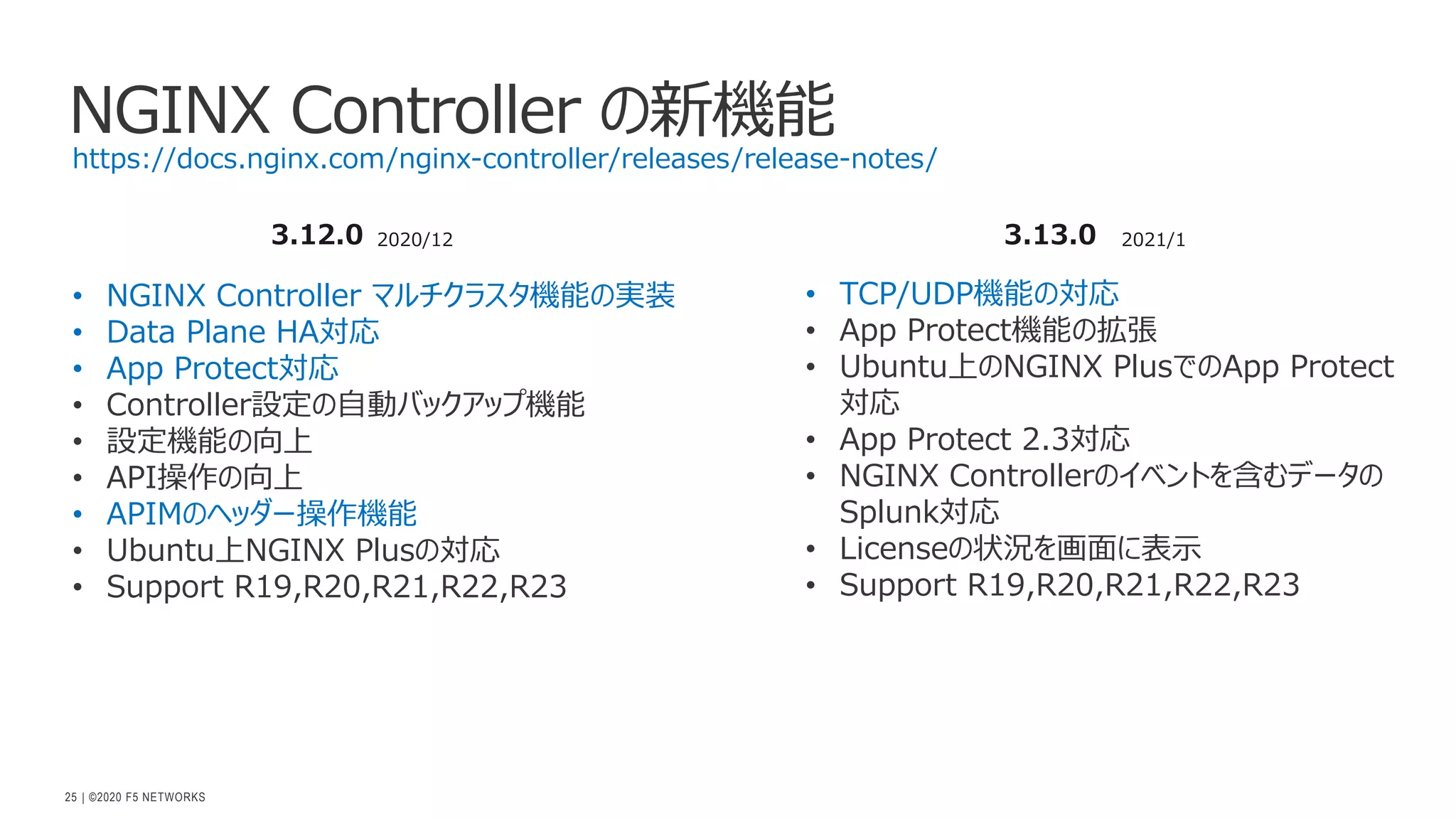

- 25. | ©2020 F5NETWORKS 25 NGINX Controller の新機能 https://docs.nginx.com/nginx-controller/releases/release-notes/ 3.12.0 • NGINX Controller マルチクラスタ機能の実装 • Data Plane HA対応 • App Protect対応 • Controller設定の⾃動バックアップ機能 • 設定機能の向上 • API操作の向上 • APIMのヘッダー操作機能 • Ubuntu上NGINX Plusの対応 • Support R19,R20,R21,R22,R23 2020/12 3.13.0 • TCP/UDP機能の対応 • App Protect機能の拡張 • Ubuntu上のNGINX PlusでのApp Protect 対応 • App Protect 2.3対応 • NGINX Controllerのイベントを含むデータの Splunk対応 • Licenseの状況を画⾯に表⽰ • Support R19,R20,R21,R22,R23 2021/1

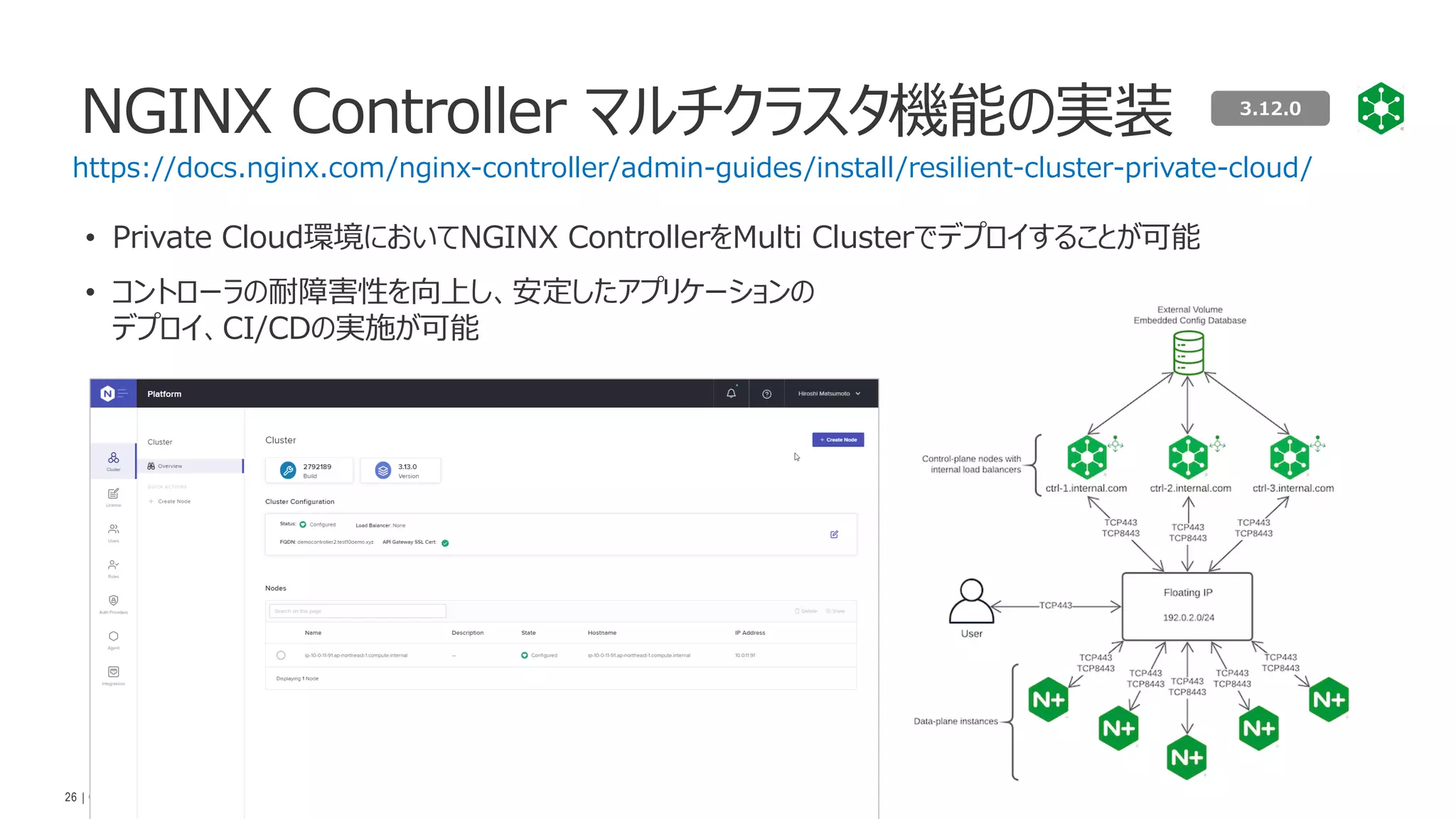

- 26. | ©2020 F5NETWORKS 26 • Private Cloud環境においてNGINX ControllerをMulti Clusterでデプロイすることが可能 • コントローラの耐障害性を向上し、安定したアプリケーションの デプロイ、CI/CDの実施が可能 NGINX Controller マルチクラスタ機能の実装 https://docs.nginx.com/nginx-controller/admin-guides/install/resilient-cluster-private-cloud/ 3.12.0

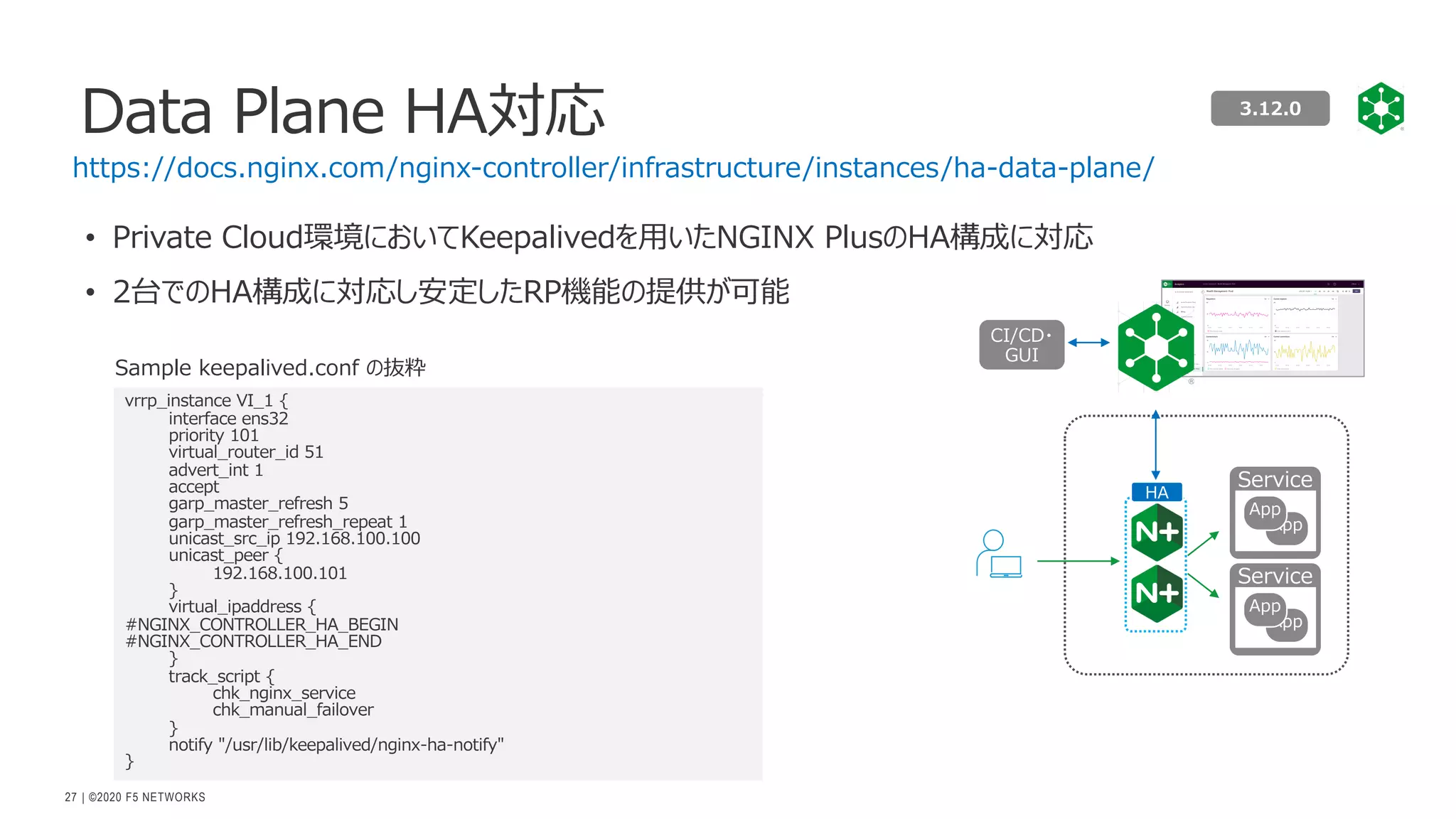

- 27. | ©2020 F5NETWORKS 27 • Private Cloud環境においてKeepalivedを⽤いたNGINX PlusのHA構成に対応 • 2台でのHA構成に対応し安定したRP機能の提供が可能 Data Plane HA対応 https://docs.nginx.com/nginx-controller/infrastructure/instances/ha-data-plane/ Service App App HA Service App App vrrp_instance VI_1 { interface ens32 priority 101 virtual_router_id 51 advert_int 1 accept garp_master_refresh 5 garp_master_refresh_repeat 1 unicast_src_ip 192.168.100.100 unicast_peer { 192.168.100.101 } virtual_ipaddress { #NGINX_CONTROLLER_HA_BEGIN #NGINX_CONTROLLER_HA_END } track_script { chk_nginx_service chk_manual_failover } notify "/usr/lib/keepalived/nginx-ha-notify" } Sample keepalived.conf の抜粋 CI/CD・ GUI 3.12.0

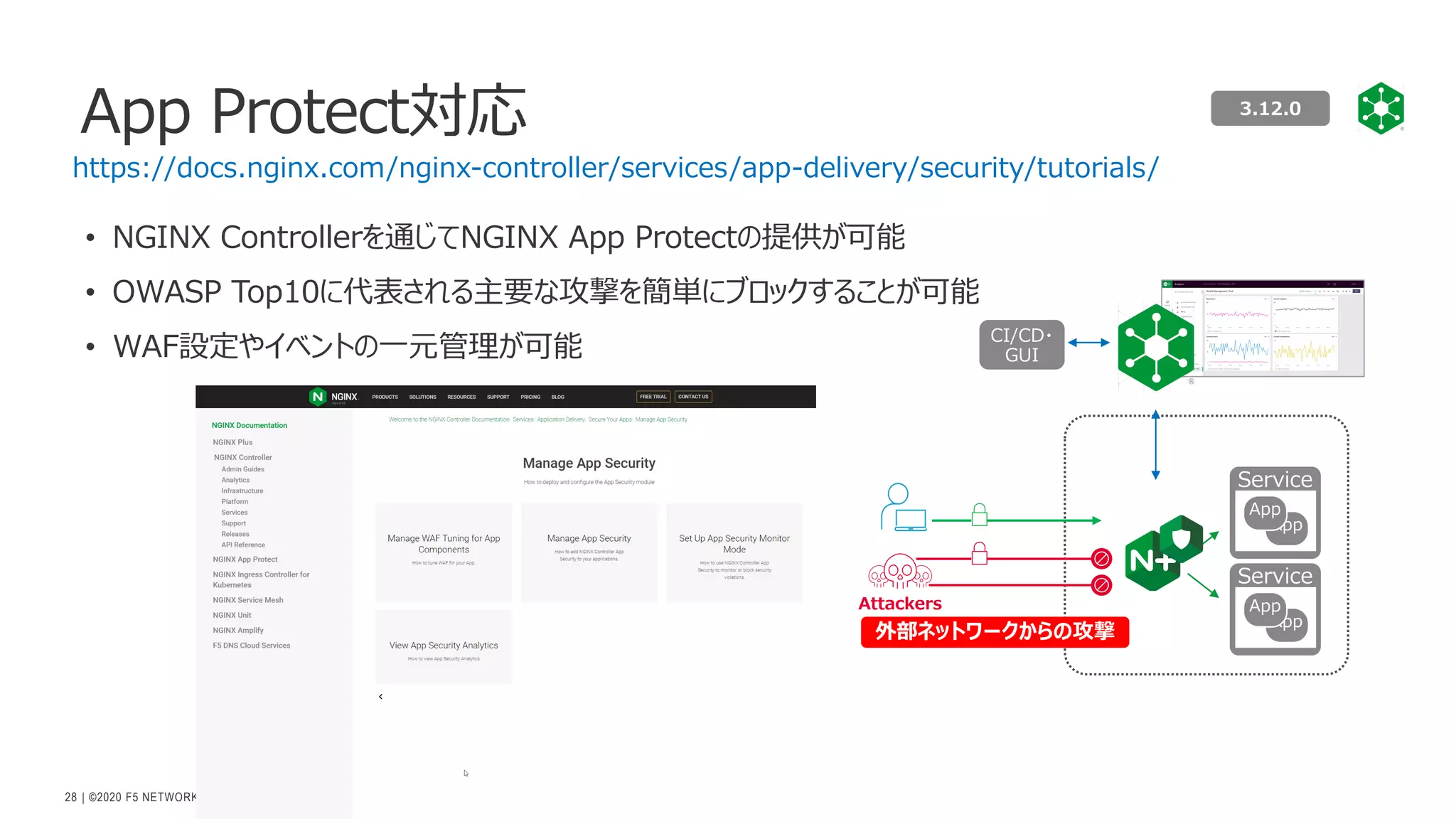

- 28. | ©2020 F5NETWORKS 28 • NGINX Controllerを通じてNGINX App Protectの提供が可能 • OWASP Top10に代表される主要な攻撃を簡単にブロックすることが可能 • WAF設定やイベントの⼀元管理が可能 App Protect対応 https://docs.nginx.com/nginx-controller/services/app-delivery/security/tutorials/ Service App App Service App App Attackers 外部ネットワークからの攻撃 CI/CD・ GUI 3.12.0

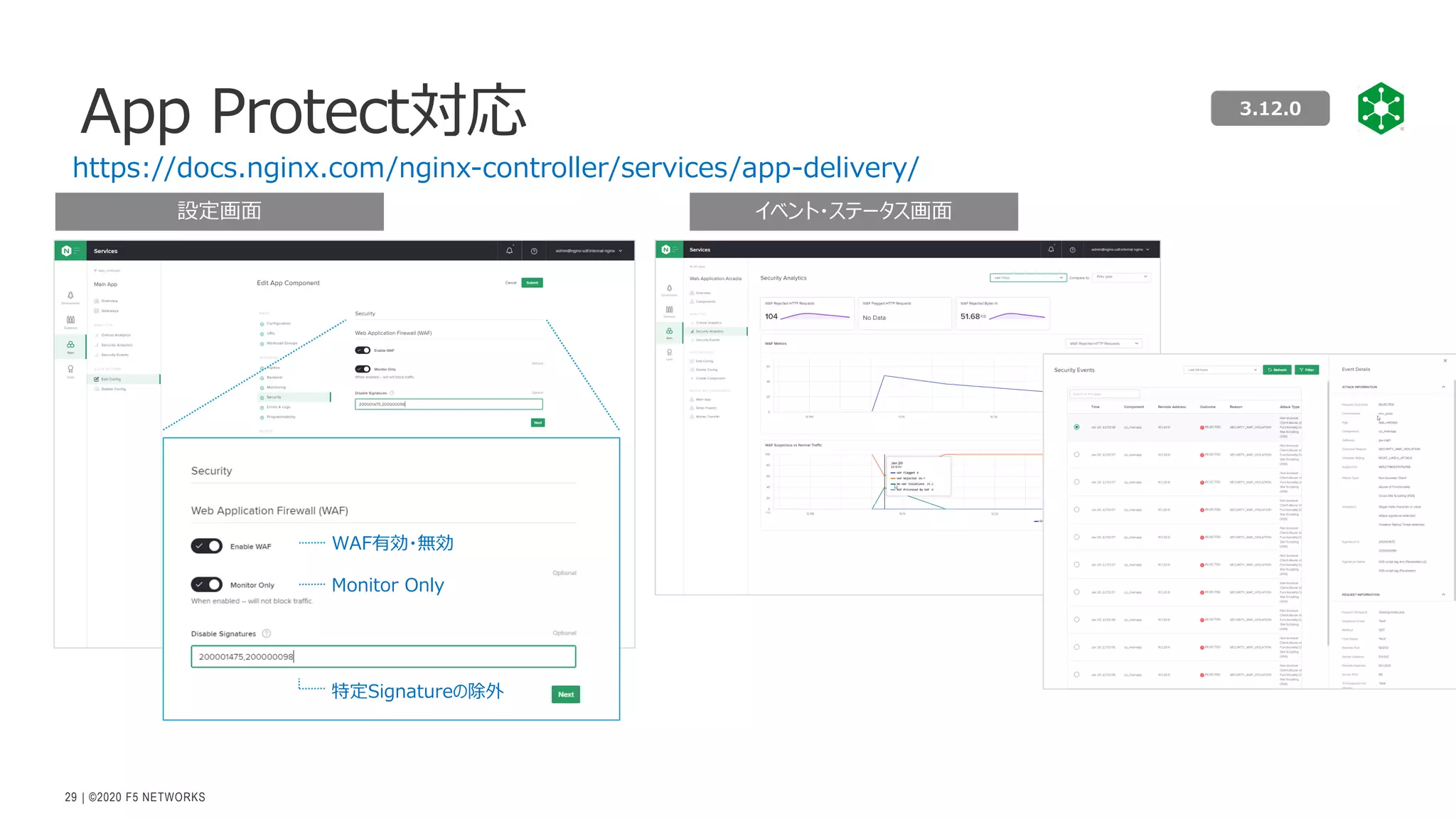

- 29. | ©2020 F5NETWORKS 29 App Protect対応 https://docs.nginx.com/nginx-controller/services/app-delivery/ 設定画⾯ イベント・ステータス画⾯ WAF有効・無効 Monitor Only 特定Signatureの除外 3.12.0

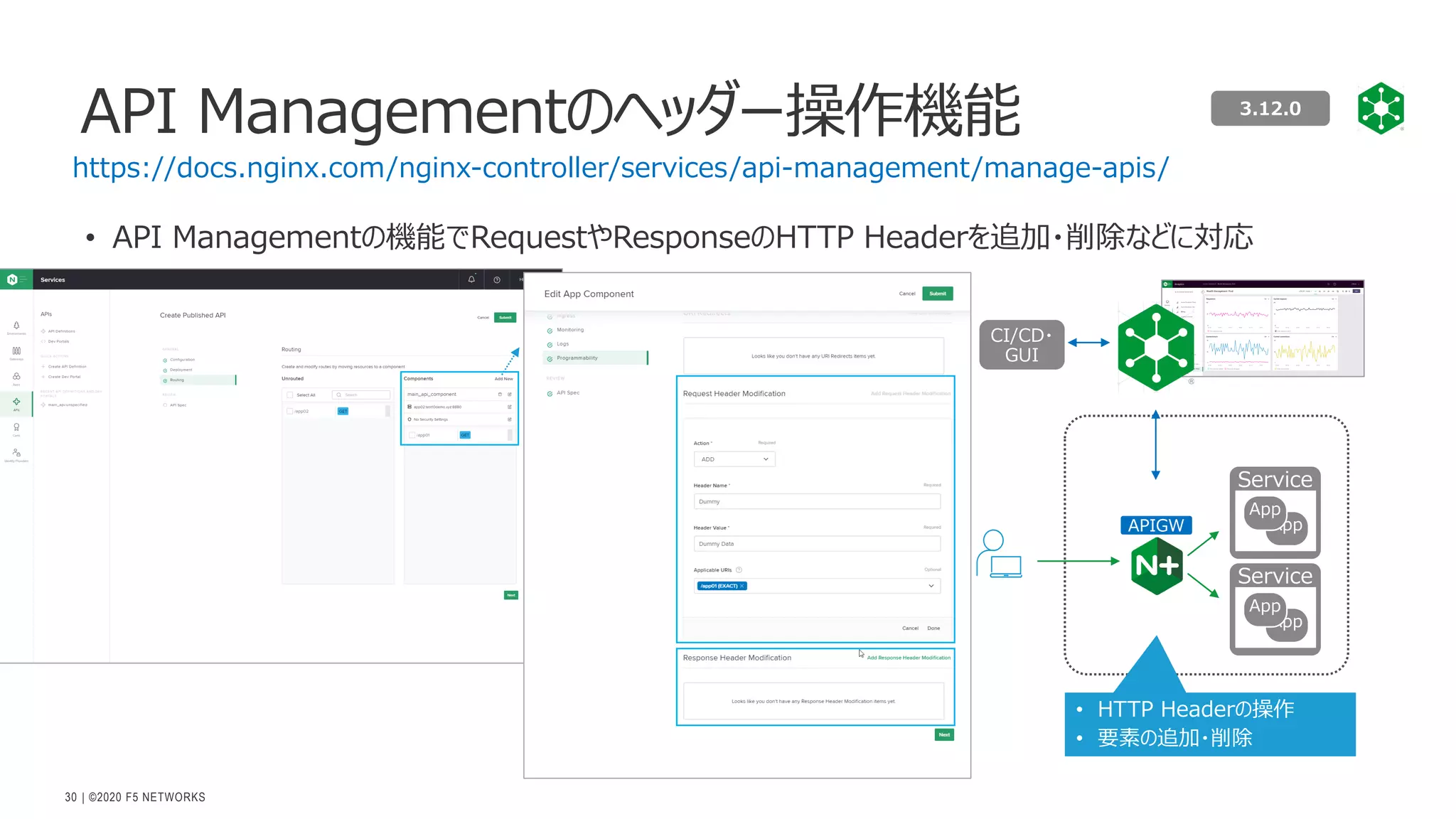

- 30. | ©2020 F5NETWORKS 30 • API Managementの機能でRequestやResponseのHTTP Headerを追加・削除などに対応 API Managementのヘッダー操作機能 https://docs.nginx.com/nginx-controller/services/api-management/manage-apis/ Service App App APIGW Service App App • HTTP Headerの操作 • 要素の追加・削除 CI/CD・ GUI 3.12.0

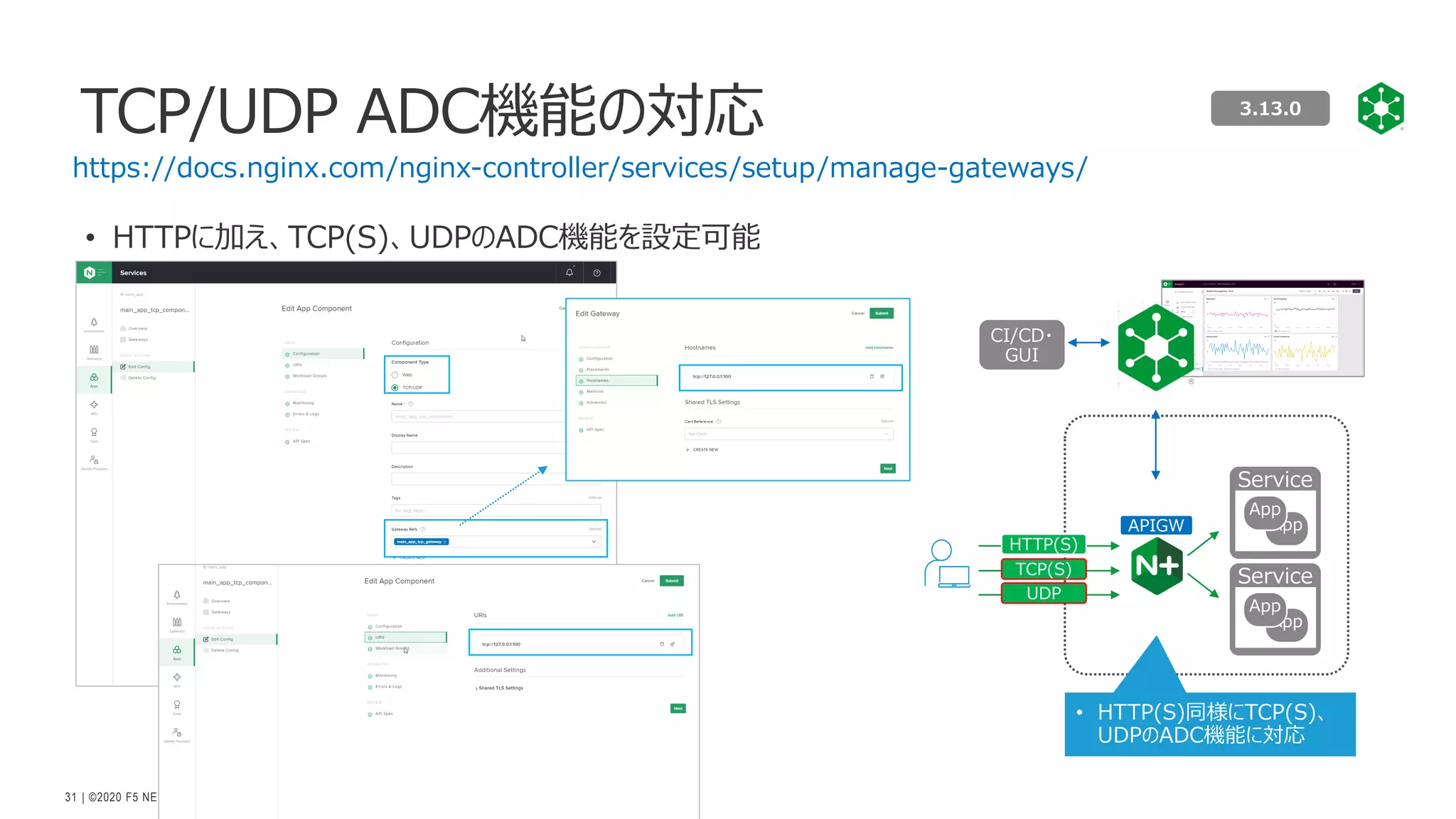

- 31. | ©2020 F5NETWORKS 31 • HTTPに加え、TCP(S)、UDPのADC機能を設定可能 TCP/UDP ADC機能の対応 https://docs.nginx.com/nginx-controller/services/setup/manage-gateways/ Service App App APIGW Service App App • HTTP(S)同様にTCP(S)、 UDPのADC機能に対応 3.13.0 HTTP(S) TCP(S) UDP CI/CD・ GUI
- 32.
- 33.

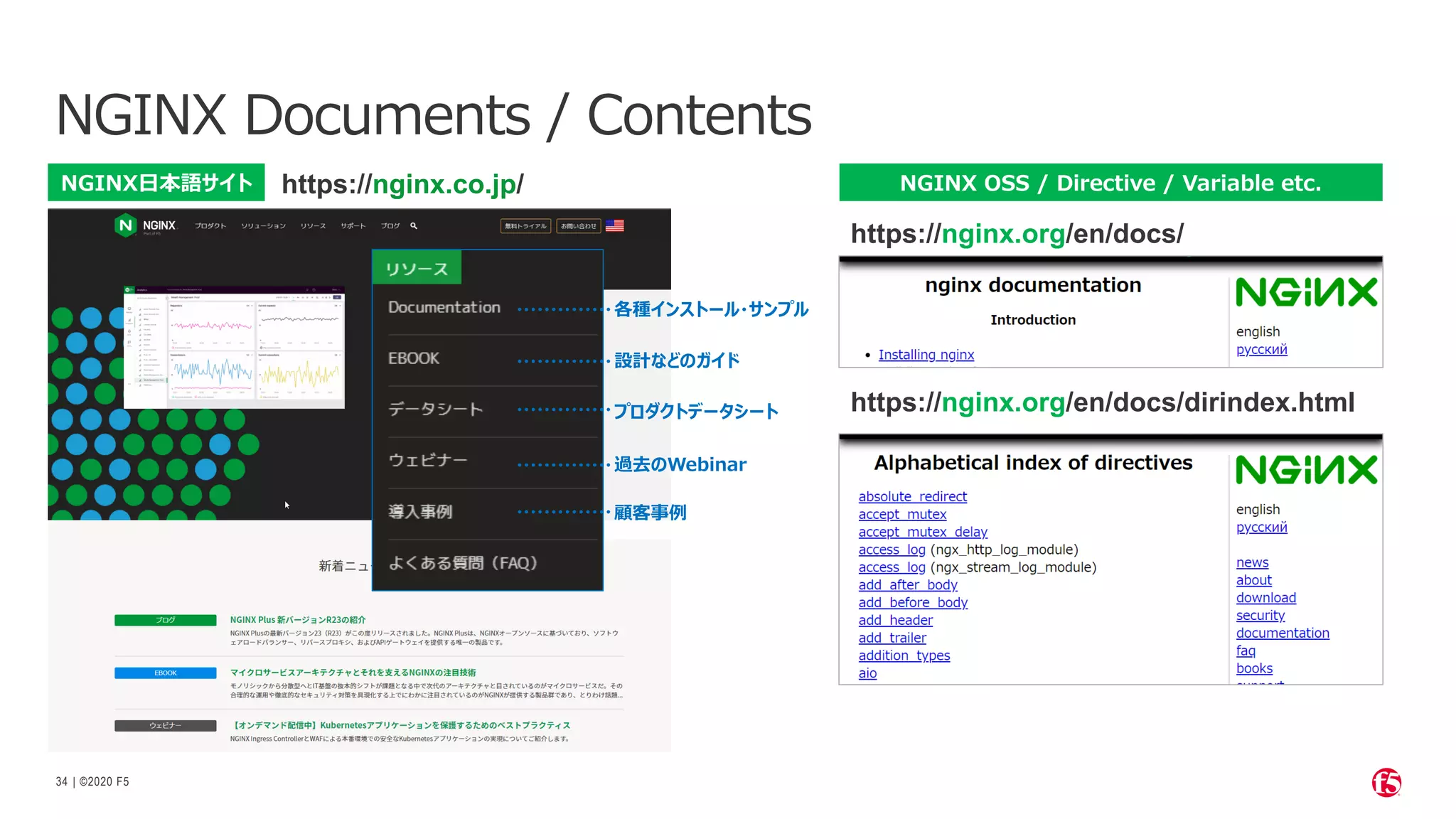

- 34. | ©2020 F5 34 NGINXDocuments / Contents https://nginx.co.jp/ 各種インストール・サンプル 設計などのガイド プロダクトデータシート 過去のWebinar 顧客事例 NGINX⽇本語サイト https://nginx.org/en/docs/ https://nginx.org/en/docs/dirindex.html NGINX OSS / Directive / Variable etc.

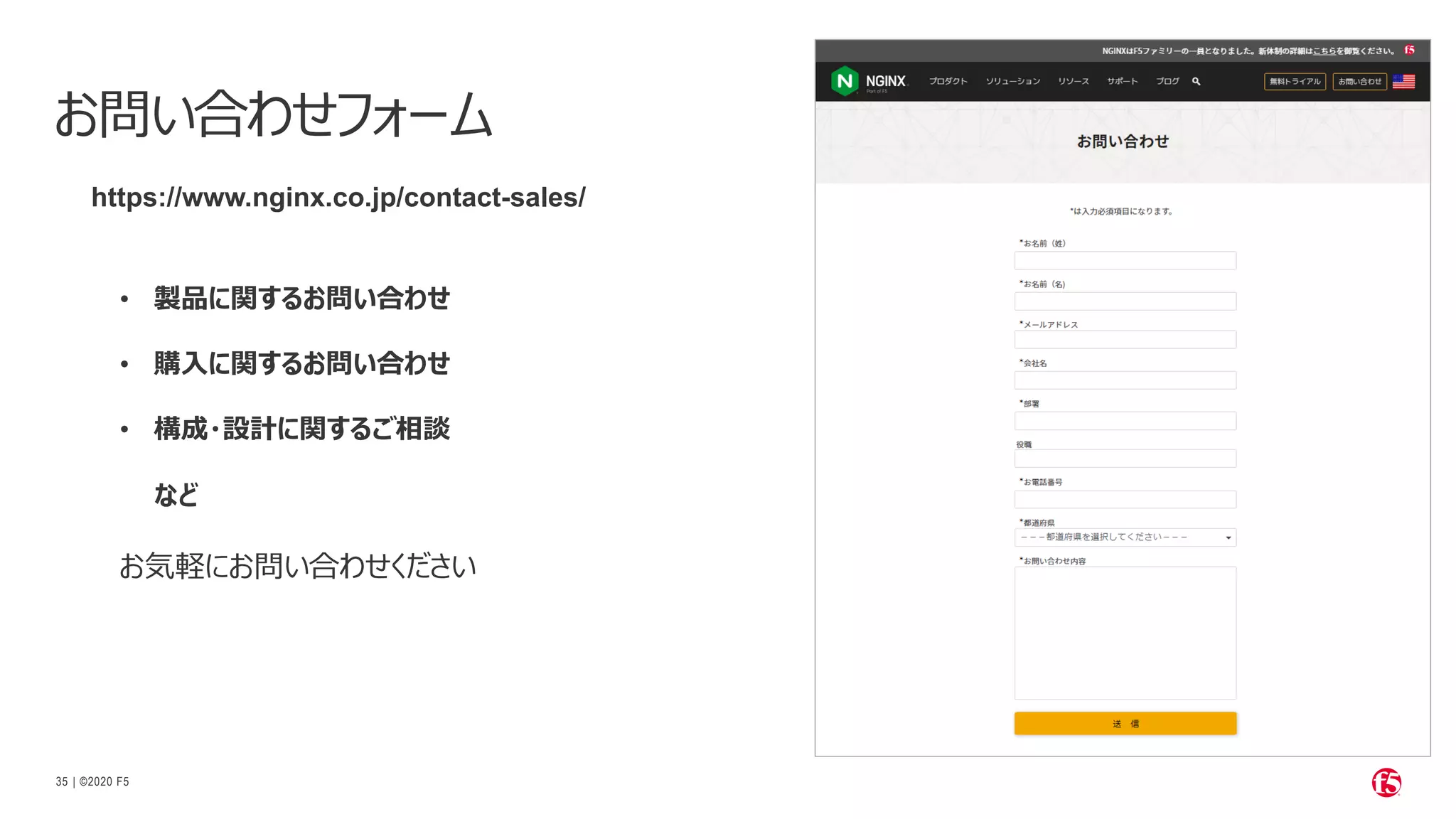

- 35. | ©2020 F5 35 お問い合わせフォーム •製品に関するお問い合わせ • 購⼊に関するお問い合わせ • 構成・設計に関するご相談 など https://www.nginx.co.jp/contact-sales/ お気軽にお問い合わせください

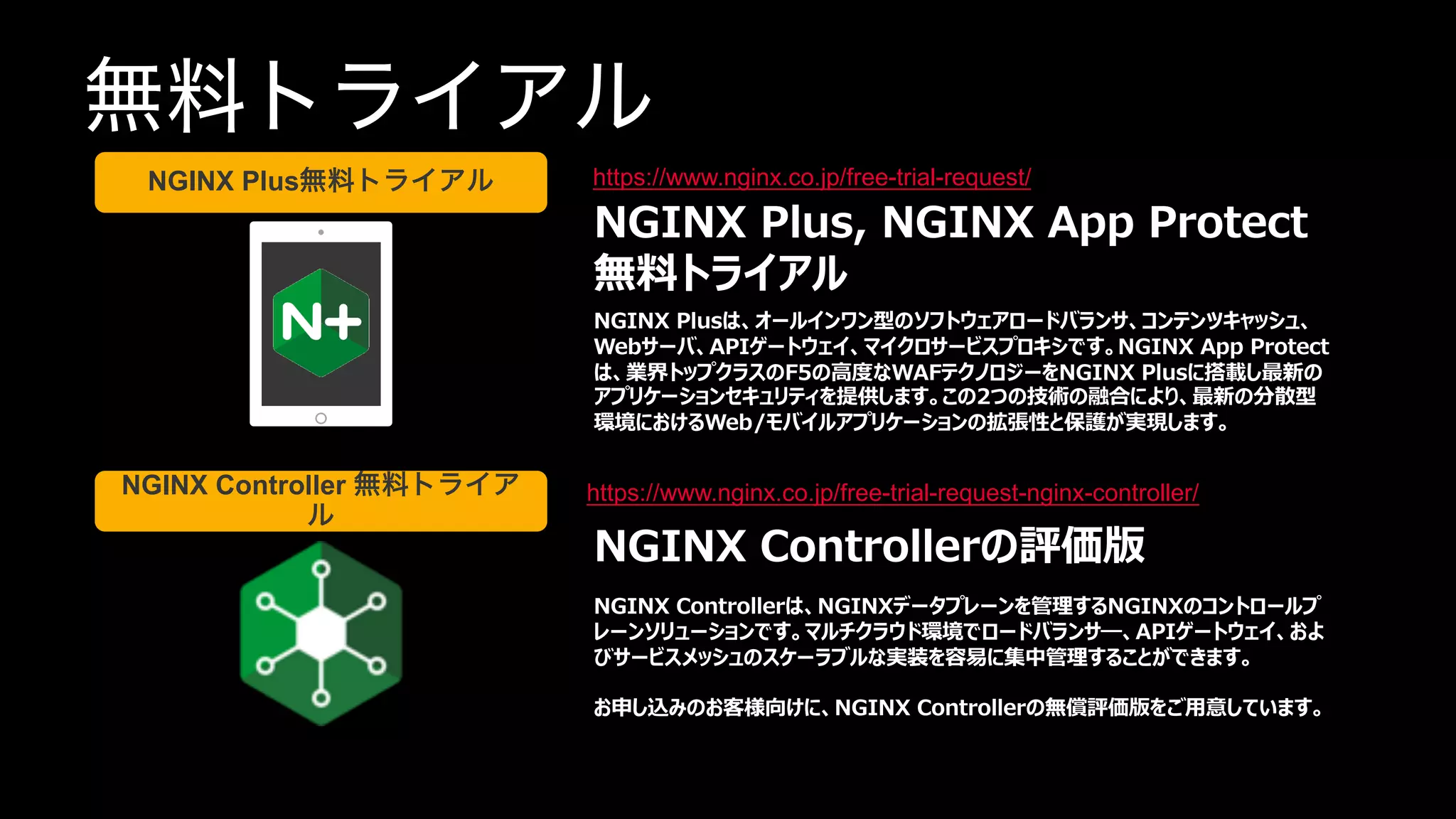

- 36. | ©2020 F5NETWORKS 36 無料トライアル https://www.nginx.co.jp/free-trial-request/ https://www.nginx.co.jp/free-trial-request-nginx-controller/ NGINX Plus, NGINX App Protect 無料トライアル NGINX Plusは、オールインワン型のソフトウェアロードバランサ、コンテンツキャッシュ、 Webサーバ、APIゲートウェイ、マイクロサービスプロキシです。NGINX App Protect は、業界トップクラスのF5の⾼度なWAFテクノロジーをNGINX Plusに搭載し最新の アプリケーションセキュリティを提供します。この2つの技術の融合により、最新の分散型 環境におけるWeb/モバイルアプリケーションの拡張性と保護が実現します。 NGINX Controllerの評価版 NGINX Controllerは、NGINXデータプレーンを管理するNGINXのコントロールプ レーンソリューションです。マルチクラウド環境でロードバランサ―、APIゲートウェイ、およ びサービスメッシュのスケーラブルな実装を容易に集中管理することができます。 お申し込みのお客様向けに、NGINX Controllerの無償評価版をご⽤意しています。 NGINX Plus無料トライアル NGINX Controller 無料トライア ル
