NGINX Back to Basics: Ingress Controller (Japanese Webinar)

Check out this back to basics Japanese webinar covering NGINX Ingress Controller.

Embed presentation

Download as PDF, PPTX
これからはじめるNGINX 基本セミナー 〜Ingress Controller編〜 F5ネットワークスジャパン合同会社
| ©2021 F5 2 F5ネットワークスジャパン合同会社 NGINX Technical Solutions Architect 松本 央 鈴⽊ 孝彰

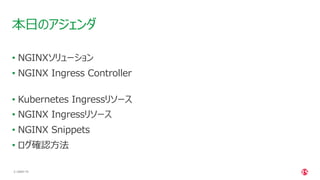

| ©2021 F5 3 • NGINXソリューション • NGINX Ingress Controller • Kubernetes Ingressリソース • NGINX Ingressリソース • NGINX Snippets • ログ確認⽅法 本⽇のアジェンダ
| ©2021 F5 4 NGINX ソリューション

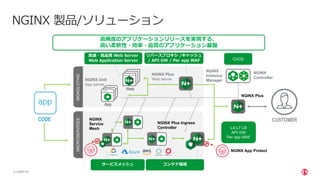

| ©2021 F5 5 Web KIC SP MS SP MS L7 LB NGINX Plus NGINX Controller NGINX Plus Web server NGINX Unit App server CODE CUSTOMER App NGINX 製品/ソリューション L4-L7 LB API GW Per app WAF ⾼速・⾼品質 Web Server Web Application Server NGINX Service Mesh SP MS ⾼頻度のアプリケーションリリースを実現する、 ⾼い柔軟性・効率・品質のアプリケーション基盤 コンテナ環境 サービスメッシュ L7 LB リバースプロキシ /キャッシュ / API GW / Per app WAF MONOLOTHIC MICROSERVICES NGINX Plus Ingress Controller CI/CD NGINX Instance Manager NGINX App Protect

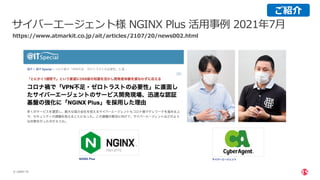

| ©2021 F5 6 サイバーエージェント様 NGINX Plus 活⽤事例 2021年7⽉ https://www.atmarkit.co.jp/ait/articles/2107/20/news002.html ご紹介

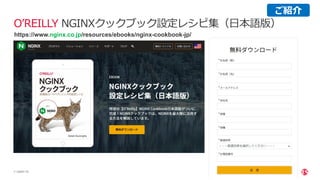

| ©2021 F5 7 OʼREILLY NGINXクックブック設定レシピ集（⽇本語版） https://www.nginx.co.jp/resources/ebooks/nginx-cookbook-jp/ ご紹介

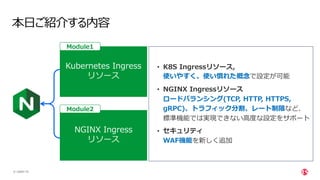

| ©2021 F5 8 本⽇ご紹介する内容 NGINX Ingress リソース • K8S Ingressリソース, 使いやすく、使い慣れた概念で設定が可能 • NGINX Ingressリソース ロードバランシング(TCP, HTTP, HTTPS, gRPC)、トラフィック分割、レート制限など、 標準機能では実現できない⾼度な設定をサポート • セキュリティ WAF機能を新しく追加 Kubernetes Ingress リソース Module2 Module1

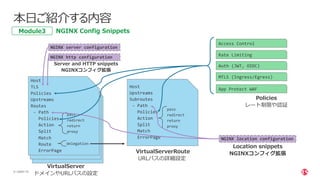

| ©2021 F5 9 Host TLS Upstreams Routes - Path Action Split Match Route ErrorPage pass redirect return proxy delegation optional Host TLS Upstreams Routes - Path Action Split Match Route ErrorPage pass redirect return proxy delegation optional Host TLS Policies Upstreams Routes - Path Policies Action Split Match Route ErrorPage pass redirect return proxy delegation VirtualServer ドメインやURLパスの設定 pass redirect return proxy pass redirect return proxy Host Upstreams Subroutes - Path Policies Action Split Match ErrorPage pass redirect return proxy VirtualServerRoute URLパスの詳細設定 NGINX server configuration NGINX http configuration Server and HTTP snippets NGINXコンフィグ拡張 NGINX location configuration Location snippets NGINXコンフィグ拡張 Policies レート制限や認証 Access Control Rate Limiting Auth (JWT, OIDC) MTLS (Ingress/Egress) App Protect WAF 本⽇ご紹介する内容 NGINX Config Snippets Module3
| ©2021 F5 10 NGINX Ingress Controller CONFIDENTIAL

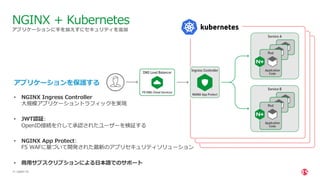

| ©2021 F5 11 アプリケーションに⼿を加えずにセキュリティを追加 NGINX + Kubernetes アプリケーションを保護する • NGINX Ingress Controller ⼤規模アプリケーショントラフィックを実現 • JWT認証: OpenID接続を介して承認されたユーザーを検証する • NGINX App Protect: F5 WAFに基づいて開発された最新のアプリセキュリティソリューション • 商⽤サブスクリプションによる⽇本語でのサポート

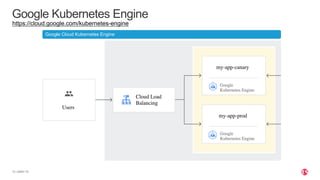

| ©2021 F5 12 Google Kubernetes Engine Google Cloud Kubernetes Engine https://cloud.google.com/kubernetes-engine

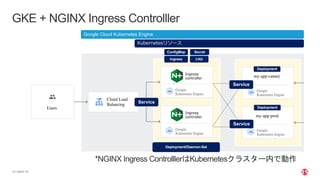

| ©2021 F5 13 GKE + NGINX Ingress Controlller Kubernetesリソース Google Cloud Kubernetes Engine Service ConfigMap Ingress Ingress controller Ingress controller CRD Deployment/Daemon-Set Service Service Deployment Deployment Secret *NGINX Ingress ControlllerはKubernetesクラスター内で動作
| ©2021 F5 14 各種Kubernetesリソース K8s リソース 概要 Service L4ロードバランシングを提供するリソース (ClusterIP, NodePort, LoadBalaner, ExternalName, etc..) Ingress L7ロードバランシングを提供するリソース GKE Ingress Controller (Kubernetesクラスター外のLBを操作) NGINX Ingress Controller (Kubernetesクラスター内のNGINXを操作) ConfigMap 設定情報をキーバリューでデータを保存しておくリソース NGINX Ingress Controllerでは設定情報をカスタマイズ Custum Resource Definition 独⾃リソースを追加してKubernetesを拡張 NGINX独⾃のIngressリソースを定義 (VirtualServer/VirtualServerRoute) K8s オブジェクト 概要 Annotations 任意メタデータをキーバリューで割り当てる IngressリソースでNGINX動作振る舞いの変更に利⽤

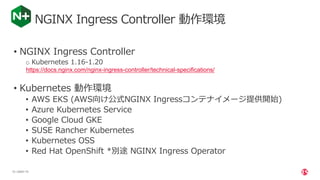

| ©2021 F5 15 NGINX Ingress Controller 動作環境 • NGINX Ingress Controller o Kubernetes 1.16-1.20 https://docs.nginx.com/nginx-ingress-controller/technical-specifications/ • Kubernetes 動作環境 • AWS EKS (AWS向け公式NGINX Ingressコンテナイメージ提供開始) • Azure Kubernetes Service • Google Cloud GKE • SUSE Rancher Kubernetes • Kubernetes OSS • Red Hat OpenShift *別途 NGINX Ingress Operator

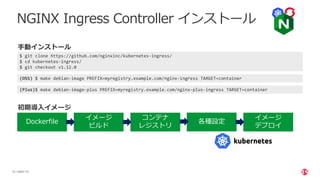

| ©2021 F5 16 NGINX Ingress Controller インストール $ git clone https://github.com/nginxinc/kubernetes-ingress/ $ cd kubernetes-ingress/ $ git checkout v1.12.0 (Plus)$ make debian-image-plus PREFIX=myregistry.example.com/nginx-plus-ingress TARGET=container ⼿動インストール (OSS) $ make debian-image PREFIX=myregistry.example.com/nginx-ingress TARGET=container Dockerfile イメージ ビルド コンテナ レジストリ イメージ デプロイ 各種設定 初期導⼊イメージ
| ©2021 F5 17 NGINX Ingress Controller インストール $ git clone https://github.com/nginxinc/kubernetes-ingress/ $ cd kubernetes-ingress/deployments/helm-chart $ git checkout v1.12.0 $ helm repo add nginx-stable https://helm.nginx.com/stable $ helm repo update (OSS) $ helm install my-release nginx-stable/nginx-ingress (Plus)$ helm install my-release nginx-stable/nginx-ingress --set controller.image.repository=myregistry.example.com/nginx-plus-ingress --set controller.nginxplus=true Helmインストール Dockerfile イメージ ビルド コンテナ レジストリ Helm 各種設定とデプロイ
Module 1 Ingressリソース
| ©2021 F5 19 • Ingressの設定⽅法について −それぞれの設定パラメータと挙動について Module 1 Objectives CONFIDENTIAL

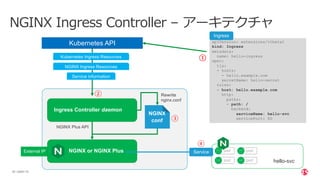

| ©2021 F5 20 NGINX Ingress Controller – アーキテクチャ apiVersion: extensions/v1beta1 kind: Ingress metadata: name: hello-ingress spec: tls: - hosts: - hello.example.com secretName: hello-secret rules: - host: hello.example.com http: paths: - path: / backend: serviceName: hello-svc servicePort: 80 Ingress Controller daemon Kubernetes API NGINX conf Rewrite nginx.conf NGINX Plus API NGINX or NGINX Plus External IP Kubernetes Ingress Resources Service information hello-svc NGINX Ingress Resources pod pod pod pod ① ② ③ ④ Service Ingress

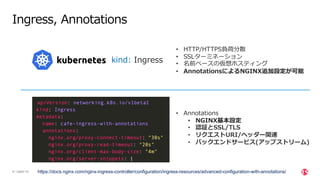

| ©2021 F5 21 Ingress, Annotations https://docs.nginx.com/nginx-ingress-controller/configuration/ingress-resources/advanced-configuration-with-annotations/ kind: Ingress • HTTP/HTTPS負荷分散 • SSLターミネーション • 名前ベースの仮想ホスティング • AnnotationsによるNGINX追加設定が可能 • Annotations • NGINX基本設定 • 認証とSSL/TLS • リクエストURI/ヘッダー関連 • バックエンドサービス(アップストリーム)

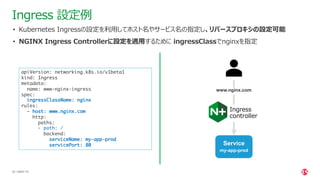

| ©2021 F5 22 apiVersion: networking.k8s.io/v1beta1 kind: Ingress metadata: name: www-nginx-ingress spec: ingressClassName: nginx rules: - host: www.nginx.com http: paths: - path: / backend: serviceName: my-app-prod servicePort: 80 Ingress 設定例 • Kubernetes Ingressの設定を利⽤してホスト名やサービス名の指定し、リバースプロキシの設定可能 • NGINX Ingress Controllerに設定を適⽤するために ingressClassでnginxを指定 www.nginx.com Ingress controller Service my-app-prod

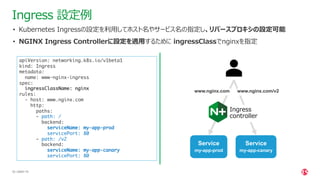

| ©2021 F5 23 apiVersion: networking.k8s.io/v1beta1 kind: Ingress metadata: name: www-nginx-ingress spec: ingressClassName: nginx rules: - host: www.nginx.com http: paths: - path: / backend: serviceName: my-app-prod servicePort: 80 - path: /v2 backend: serviceName: my-app-canary servicePort: 80 Ingress 設定例 • Kubernetes Ingressの設定を利⽤してホスト名やサービス名の指定し、リバースプロキシの設定可能 • NGINX Ingress Controllerに設定を適⽤するために ingressClassでnginxを指定 www.nginx.com Ingress controller Service my-app-prod www.nginx.com/v2 Service my-app-canary

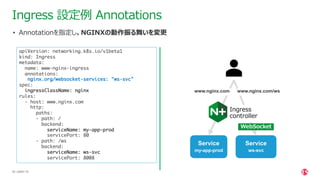

| ©2021 F5 24 Ingress 設定例 Annotations • Annotationを指定し、NGINXの動作振る舞いを変更 apiVersion: networking.k8s.io/v1beta1 kind: Ingress metadata: name: www-nginx-ingress annotations: nginx.org/websocket-services: "ws-svc" spec: ingressClassName: nginx rules: - host: www.nginx.com http: paths: - path: / backend: serviceName: my-app-prod servicePort: 80 - path: /ws backend: serviceName: ws-svc servicePort: 8008 www.nginx.com Ingress controller Service my-app-prod www.nginx.com/ws Service ws-svc WebSocket

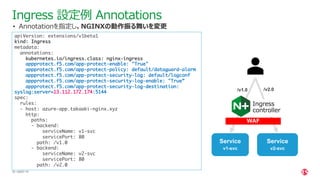

| ©2021 F5 25 apiVersion: extensions/v1beta1 kind: Ingress metadata: annotations: kubernetes.io/ingress.class: nginx-ingress appprotect.f5.com/app-protect-enable: "True" appprotect.f5.com/app-protect-policy: default/dataguard-alarm appprotect.f5.com/app-protect-security-log: default/logconf appprotect.f5.com/app-protect-security-log-enable: "True” appprotect.f5.com/app-protect-security-log-destination: syslog:server=13.112.172.174:5144 spec: rules: - host: azure-app.takaaki-nginx.xyz http: paths: - backend: serviceName: v1-svc servicePort: 80 path: /v1.0 - backend: serviceName: v2-svc servicePort: 80 path: /v2.0 Ingress 設定例 Annotations • Annotationを指定し、NGINXの動作振る舞いを変更 /v1.0 Ingress controller Service v1-svc Service v2-svc WAF /v2.0

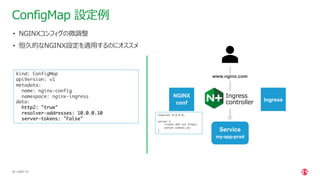

| ©2021 F5 26 kind: ConfigMap apiVersion: v1 metadata: name: nginx-config namespace: nginx-ingress data: http2: "true" resolver-addresses: 10.0.0.10 server-tokens: "False" ConfigMap 設定例 • NGINXコンフィグの微調整 • 恒久的なNGINX設定を適⽤するのにオススメ NGINX conf www.nginx.com Ingress controller Service my-app-prod resolver 8.8.8.8; server { listen 443 ssl http2; server_tokens on; } Ingress
| ©2021 F5 27 Demo CONFIDENTIAL
| ©2021 F5 28 • Ingress 設定⽅法について • 各種パラメータの動作について説明 − annotations − configmap Module Summary CONFIDENTIAL
Module 2 VirtualServer VirtualServerRoute

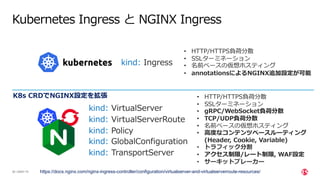

| ©2021 F5 30 Kubernetes Ingress と NGINX Ingress https://docs.nginx.com/nginx-ingress-controller/configuration/virtualserver-and-virtualserverroute-resources/ kind: Ingress kind: VirtualServer kind: VirtualServerRoute kind: Policy • HTTP/HTTPS負荷分散 • SSLターミネーション • 名前ベースの仮想ホスティング • annotationsによるNGINX追加設定が可能 kind: TransportServer kind: GlobalConfiguration • HTTP/HTTPS負荷分散 • SSLターミネーション • gRPC/WebSocket負荷分散 • TCP/UDP負荷分散 • 名前ベースの仮想ホスティング • ⾼度なコンテンツベースルーティング (Header, Cookie, Variable) • トラフィック分割 • アクセス制限/レート制限, WAF設定 • サーキットブレーカー K8s CRDでNGINX設定を拡張

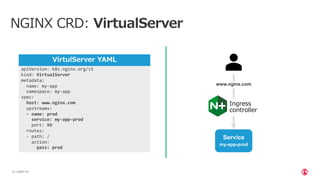

| ©2021 F5 31 NGINX CRD: VirtualServer apiVersion: k8s.nginx.org/v1 kind: VirtualServer metadata: name: my-app namespace: my-app spec: host: www.nginx.com upstreams: - name: prod service: my-app-prod port: 80 routes: - path: / action: pass: prod VirtulServer YAML www.nginx.com Ingress controller Service my-app-prod
| ©2021 F5 32 NGINX CRD: VirtualServer apiVersion: k8s.nginx.org/v1 kind: VirtualServer metadata: name: my-app namespace: my-app spec: host: www.nginx.com upstreams: - name: prod service: my-app-prod port: 80 - name: canary service: my-app-canary port: 80 routes: - path: / action: pass: prod - path: /v2 action: pass: canary VirtulServer YAML www.nginx.com Ingress controller Service my-app-prod www.nginx.com/v2 Service my-app-canary

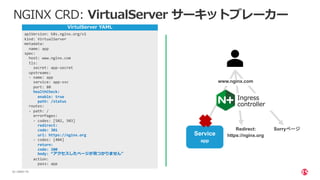

| ©2021 F5 33 NGINX CRD: VirtualServer サーキットブレーカー apiVersion: k8s.nginx.org/v1 kind: VirtualServer metadata: name: app spec: host: www.nginx.com tls: secret: app-secret upstreams: - name: app service: app-svc port: 80 healthCheck: enable: true path: /status routes: - path: / errorPages: - codes: [502, 503] redirect: code: 301 url: https://nginx.org - codes: [404] return: code: 200 body: “アクセスしたページが⾒つかりません” action: pass: app VirtulServer YAML Ingress controller Service app Redirect: https://nginx.org Sorryページ www.nginx.com

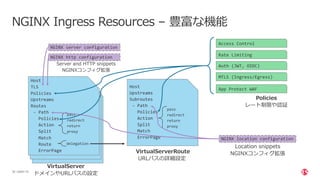

| ©2021 F5 34 Host TLS Upstreams Routes - Path Action Split Match Route ErrorPage pass redirect return proxy delegation optional Host TLS Upstreams Routes - Path Action Split Match Route ErrorPage pass redirect return proxy delegation optional NGINX Ingress Resources – 豊富な機能 Host TLS Policies Upstreams Routes - Path Policies Action Split Match Route ErrorPage pass redirect return proxy delegation VirtualServer ドメインやURLパスの設定 pass redirect return proxy pass redirect return proxy Host Upstreams Subroutes - Path Policies Action Split Match ErrorPage pass redirect return proxy VirtualServerRoute URLパスの詳細設定 NGINX server configuration NGINX http configuration Server and HTTP snippets NGINXコンフィグ拡張 NGINX location configuration Location snippets NGINXコンフィグ拡張 Policies レート制限や認証 Access Control Rate Limiting Auth (JWT, OIDC) MTLS (Ingress/Egress) App Protect WAF

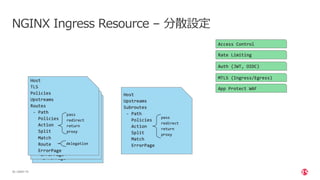

| ©2021 F5 35 NGINX Ingress Resource – 分散設定

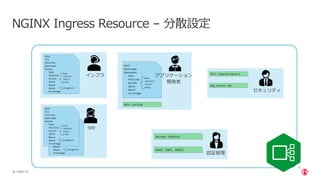

| ©2021 F5 36 NGINX Ingress Resource – 分散設定 インフラ アプリケーション 開発者 SRE 認証管理 セキュリティ

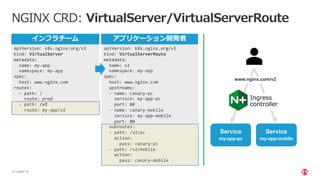

| ©2021 F5 37 NGINX CRD: VirtualServer/VirtualServerRoute apiVersion: k8s.nginx.org/v1 kind: VirtualServer metadata: name: my-app namespace: my-app spec: host: www.nginx.com routes: - path: / route: prod - path: /v2 route: my-app/v2 apiVersion: k8s.nginx.org/v1 kind: VirtualServerRoute metadata: name: v2 namespace: my-app spec: host: www.nginx.com upstreams: - name: canary-pc service: my-app-pc port: 80 - name: canary-mobile service: my-app-mobile port: 80 subroutes: - path: /v2/pc action: pass: canary-pc - path: /v2/mobile action: pass: canary-mobile インフラチーム アプリケーション開発者 Ingress controller Service my-app-pc www.nginx.com/v2 Service my-app-mobile

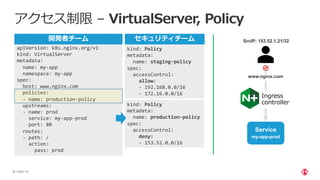

| ©2021 F5 38 アクセス制限 – VirtualServer, Policy apiVersion: k8s.nginx.org/v1 kind: VirtualServer metadata: name: my-app namespace: my-app spec: host: www.nginx.com policies: - name: production-policy upstreams: - name: prod service: my-app-prod port: 80 routes: - path: / action: pass: prod kind: Policy metadata: name: staging-policy spec: accessControl: allow: - 192.168.0.0/16 - 172.16.0.0/16 kind: Policy metadata: name: production-policy spec: accessControl: deny: - 153.52.0.0/16 www.nginx.com Ingress controller Service my-app-prod SrcIP: 153.52.1.21/32 セキュリティチーム 開発者チーム
| ©2021 F5 39 レート制限 - VirtualServer, Policy apiVersion: k8s.nginx.org/v1 kind: VirtualServer metadata: name: webapp spec: host: www.nginx.com policies: - name: prod-rate-limit-policy upstreams: - name: prod service: my-app-prod port: 80 routes: - path: / action: pass: prod kind: Policy metadata: name: stg-rate-limit-policy spec: rateLimit: rate: 1000r/s key: ${binary_remote_addr} zoneSize: 10M kind: Policy metadata: name: prod-rate-limit-policy spec: rateLimit: rate: 100r/s key: ${binary_remote_addr} zoneSize: 10M www.nginx.com Ingress controller Service my-app-prod SrcIP: 153.52.1.21/32 100リクエスト/秒 セキュリティチーム 開発者チーム
| ©2021 F5 40 WAF – VirtualServer, Policy apiVersion: k8s.nginx.org/v1 kind: VirtualServer metadata: name: webapp spec: host: webapp.example.com policies: - name: waf-policy-prod upstreams: - name: webapp service: webapp-svc port: 80 routes: - path: / action: pass: webapp apiVersion: k8s.nginx.org/v1 kind: Policy metadata: name: waf-policy-prod spec: waf: enable: true apPolicy: "default/dataguard-alarm" securityLog: enable: true apLogConf: "default/logconf" logDest: "syslog:server=127.0.0.1:514 " www.nginx.com Ingress controller Service my-app-prod WAF セキュリティチーム インフラチーム

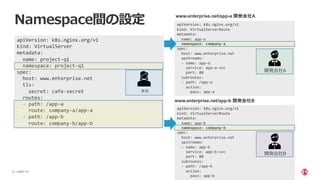

| ©2021 F5 41 Namespace間の設定 apiVersion: k8s.nginx.org/v1 kind: VirtualServer metadata: name: project-q1 namespace: project-q1 spec: host: www.enterprise.net tls: secret: cafe-secret routes: - path: /app-a route: company-a/app-a - path: /app-b route: company-b/app-b 本社 apiVersion: k8s.nginx.org/v1 kind: VirtualServerRoute metadata: name: app-a namespace: company-a spec: host: www.enterprise.net upstreams: - name: app-a service: app-a-svc port: 80 subroutes: - path: /app-a action: pass: app-a apiVersion: k8s.nginx.org/v1 kind: VirtualServerRoute metadata: name: app-b namespace: company-b spec: host: www.enterprise.net upstreams: - name: app-b service: app-b-svc port: 80 subroutes: - path: /app-b action: pass: app-b 開発会社A 開発会社B www.enterprise.net/app-a 開発会社A www.enterprise.net/app-b 開発会社B
| ©2021 F5 42 Demo CONFIDENTIAL

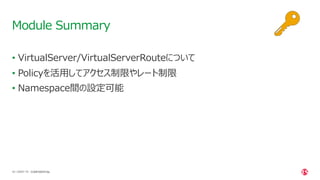

| ©2021 F5 43 • VirtualServer/VirtualServerRouteについて • Policyを活⽤してアクセス制限やレート制限 • Namespace間の設定可能 Module Summary CONFIDENTIAL
Module 3 NGINX Config Snippets, ログ確認⽅法

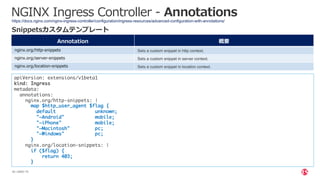

| ©2021 F5 45 NGINX Ingress Controller - Annotations https://docs.nginx.com/nginx-ingress-controller/configuration/ingress-resources/advanced-configuration-with-annotations/ Annotation 概要 nginx.org/http-snippets Sets a custom snippet in http context. nginx.org/server-snippets Sets a custom snippet in server context. nginx.org/location-snippets Sets a custom snippet in location context. Snippetsカスタムテンプレート apiVersion: extensions/v1beta1 kind: Ingress metadata: annotations: nginx.org/http-snippets: | map $http_user_agent $flag { default unknown; "~Android" mobile; "~iPhone" mobile; "~Macintosh" pc; "~Windows" pc; } nginx.org/location-snippets: | if ($flag) { return 403; }

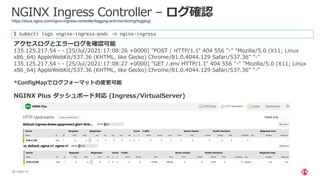

| ©2021 F5 46 NGINX Ingress Controller – ログ確認 https://docs.nginx.com/nginx-ingress-controller/logging-and-monitoring/logging/ $ kubectl logs <nginx-ingress-pod> -n nginx-ingress アクセスログとエラーログを確認可能 135.125.217.54 - - [25/Jul/2021:17:08:26 +0000] "POST / HTTP/1.1" 404 556 "-" "Mozilla/5.0 (X11; Linux x86_64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/81.0.4044.129 Safari/537.36" "-" 135.125.217.54 - - [25/Jul/2021:17:08:27 +0000] "GET /.env HTTP/1.1" 404 556 "-" "Mozilla/5.0 (X11; Linux x86_64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/81.0.4044.129 Safari/537.36" "-” *ConfigMapでログフォーマットの変更可能 NGINX Plus ダッシュボード対応 (Ingress/VirtualServer)

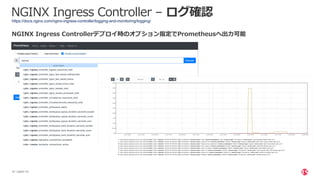

| ©2021 F5 47 NGINX Ingress Controller – ログ確認 https://docs.nginx.com/nginx-ingress-controller/logging-and-monitoring/logging/ NGINX Ingress Controllerデプロイ時のオプション指定でPrometheusへ出⼒可能
| ©2021 F5 48 Demo CONFIDENTIAL
| ©2021 F5 49 • NGINX Snippetsによるカスタマイズ • NGINX Ingress Controller ログ確認⽅法 • NGINX Plus ダッシュボード • Prometheus対応 Module Summary CONFIDENTIAL
まとめ
| ©2021 F5 51 以下のご紹介をいたしました。 • NGINX Ingress Controller −Kubernetes Ingressリソース −NGINX Ingressリソース −NGINX Snippets −ログ確認⽅法 まとめ CONFIDENTIAL
| ©2021 F5 52 その他参考情報 CONFIDENTIAL

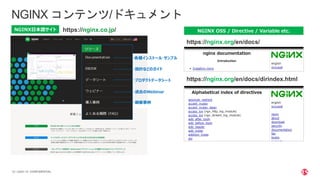

| ©2021 F5 53 NGINX コンテンツ/ドキュメント https://nginx.co.jp/ 各種インストール・サンプル 設計などのガイド プロダクトデータシート 過去のWebinar 顧客事例 NGINX⽇本語サイト https://nginx.org/en/docs/ https://nginx.org/en/docs/dirindex.html NGINX OSS / Directive / Variable etc. CONFIDENTIAL

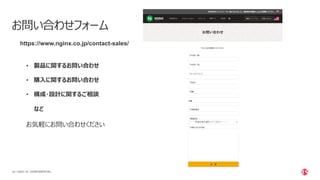

| ©2021 F5 54 お問い合わせフォーム • 製品に関するお問い合わせ • 購⼊に関するお問い合わせ • 構成・設計に関するご相談 など https://www.nginx.co.jp/contact-sales/ お気軽にお問い合わせください CONFIDENTIAL
| ©2021 F5 55 無料トライアル (1ヶ⽉) https://www.nginx.co.jp/products/products-nginx/kubernetes-ingress-controller/

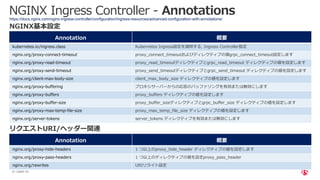

| ©2021 F5 57 NGINX Ingress Controller - Annotations Annotation 概要 kubernetes.io/ingress.class Kubernetes Ingress設定を適⽤する, Ingress Controller指定 nginx.org/proxy-connect-timeout proxy_connect_timeoutおよびディレクティブの値grpc_connect_timeout設定します nginx.org/proxy-read-timeout proxy_read_timeoutディレクティブとgrpc_read_timeout ディレクティブの値を設定します nginx.org/proxy-send-timeout proxy_send_timeoutディレクティブとgrpc_send_timeout ディレクティブの値を設定します nginx.org/client-max-body-size client_max_body_size ディレクティブの値を設定します nginx.org/proxy-buffering プロキシサーバーからの応答のバッファリングを有効または無効にします nginx.org/proxy-buffers proxy_buffers ディレクティブの値を設定します nginx.org/proxy-buffer-size proxy_buffer_sizeディレクティブとgrpc_buffer_size ディレクティブの値を設定します nginx.org/proxy-max-temp-file-size proxy_max_temp_file_size ディレクティブの値を設定します nginx.org/server-tokens server_tokens ディレクティブを有効または無効にします https://docs.nginx.com/nginx-ingress-controller/configuration/ingress-resources/advanced-configuration-with-annotations/ NGINX基本設定 Annotation 概要 nginx.org/proxy-hide-headers 1 つ以上のproxy_hide_header ディレクティブの値を設定します nginx.org/proxy-pass-headers 1 つ以上のディレクティブの値を設定proxy_pass_header nginx.org/rewrites URIリライト設定 リクエストURI/ヘッダー関連
| ©2021 F5 58 NGINX Ingress Controller - Annotations https://docs.nginx.com/nginx-ingress-controller/configuration/ingress-resources/advanced-configuration-with-annotations/ Annotation 概要 nginx.org/redirect-to-https 301 リダイレクト ルールを設定 ingress.kubernetes.io/ssl-redirect 全てのHTTP トラフィックに対して無条件のSSLリダイレクト設定 nginx.org/hsts nginx.org/hsts-max-age HSTS ヘッダーの最大経過時間ディレクティブの値を設定します。 nginx.org/hsts-include-subdomains HSTS ヘッダーに includeSubDomains ディレクティブを追加します nginx.org/hsts-behind-proxy http_x_forwarded_proto要求ヘッダーの値に基づいて HSTS を有効にします nginx.com/jwt-key JSON Web トークン (JWT) を検証するためのキーを持つSecretリソースを指定します nginx.com/jwt-realm レルムを指定します nginx.com/jwt-token JSON Web トークンを含む変数を指定します nginx.com/jwt-login-url JWTが無効の場合にクライアントにリダイレクトされるURL を指定します 認証とSSL/TLS Annotation 概要 nginx.org/listen-ports NGINX がリッスンする HTTP ポートを設定します nginx.org/listen-ports-ssl NGINX がリッスンする HTTPS ポートを設定します リスナー設定

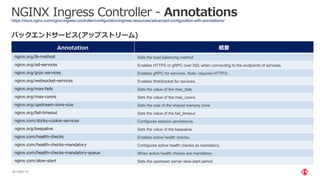

| ©2021 F5 59 NGINX Ingress Controller - Annotations https://docs.nginx.com/nginx-ingress-controller/configuration/ingress-resources/advanced-configuration-with-annotations/ Annotation 概要 nginx.org/lb-method Sets the load balancing method nginx.org/ssl-services Enables HTTPS or gRPC over SSL when connecting to the endpoints of services. nginx.org/grpc-services Enables gRPC for services. Note: requires HTTP/2 nginx.org/websocket-services Enables WebSocket for services. nginx.org/max-fails Sets the value of the max_fails nginx.org/max-conns Sets the value of the max_conns nginx.org/upstream-zone-size Sets the size of the shared memory zone nginx.org/fail-timeout Sets the value of the fail_timeout nginx.com/sticky-cookie-services Configures session persistence. nginx.org/keepalive Sets the value of the keepalive nginx.com/health-checks Enables active health checks. nginx.com/health-checks-mandatory Configures active health checks as mandatory. nginx.com/health-checks-mandatory-queue When active health checks are mandatory nginx.com/slow-start Sets the upstream server slow-start period バックエンドサービス(アップストリーム)
