NGINX Ingress Controllerで実現するセキュリティ.pdf
- 1. NGINX Ingress Controller ♥ RedHat OpenShift で実現するセキュリティ 〜 NGINXApp Protect WAF 〜 2023/01/25 F5 / Yoichi Komine ver20221124

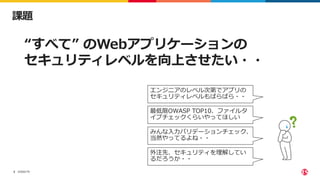

- 2. ©2022 F5 2 課題 “すべて” のWebアプリケーションの セキュリティレベルを向上させたい・・ エンジニアのレベル次第でアプリの セキュリティレベルもばらばら・・ 最低限OWASP TOP10、ファイルタ イプチェックくらいやってほしい みんな⼊⼒バリデーションチェック、 当然やってるよね・・ 外注先、セキュリティを理解してい るだろうか・・

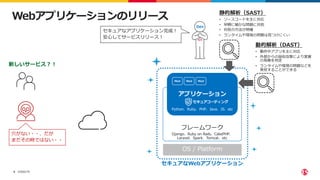

- 4. ©2022 F5 4 セキュアなアプリケーション完成︕ 安⼼してサービスリリース︕ Webアプリケーションのリリース アプリケーション OS / Platform フレームワーク Django、Ruby on Rails、CakePHP、 Laravel、Spark、Tomcat、etc Python、Ruby、PHP、Java、JS、etc 静的解析（SAST） • ソースコードを主に対応 • 早期に細かな問題に対処 • 対処の⽅法が明確 • ランタイムや環境の問題は⾒つけにくい 動的解析（DAST） • 動作中アプリを主に対応 • 外部からの疑似攻撃により実害 の有無を判定 • ランタイムや環境の問題などを 発⾒することができる セキュアなWebアプリケーション ⽳がない・・、だが まだその時ではない・・ Dev セキュアコーディング Mod Mod Mod 新しいサービス︖︕
- 5. ©2022 F5 5 ⼤⼈気︕たくさんのユーザ︕ ユーザデータも集まり、より 機能が充実︕ Webアプリケーションの流⾏と拡⼤ アプリケーション OS / Platform フレームワーク Django、Ruby on Rails、CakePHP、 Laravel、Spark、Tomcat、etc Python、Ruby、PHP、Java、JS、etc 静的解析（SAST） • リリース時から継続して完全性の⾼い解析へ • リリース時のセキュアを保証 動的解析（DAST） • 実サービスに影響が無いよう、 限定的な解析 セキュアなWebアプリケーション Dev セキュアコーディング Mod Mod Mod Mod Mod Mod 限定的 楽しい︕ 便利︕ お⾦になるデータだ︕だが まだその時ではない・・ ⼈気に応じて 攻撃者も集まる

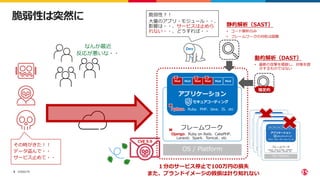

- 6. ©2022 F5 6 脆弱性は突然に 脆弱性︖︕ ⼤量のアプリ・モジュール・・、 影響は・・、サービスは⽌めら れない・・、どうすれば・・ アプリケーション OS / Platform フレームワーク Django、Ruby on Rails、CakePHP、 Laravel、Spark、Tomcat、etc Python、Ruby、PHP、Java、JS、etc 静的解析（SAST） • コード解析のみ • フレームワークの対処は困難 動的解析（DAST） • 最新の攻撃を模倣し、対策を提 ⽰するものではない １分のサービス停⽌で100万円の損失 また、ブランドイメージの毀損は計り知れない Dev セキュアコーディング Mod Mod Mod Mod Mod Mod 限定的 なんか最近 反応が悪いな・・ その時がきた︕︕ データ盗んで・・ サービス⽌めて・・ CVE 9.9

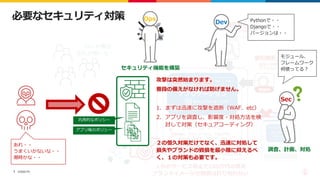

- 7. ©2022 F5 7 必要なセキュリティ対策 アプリケーション OS / Platform フレームワーク Django、Ruby on Rails、CakePHP、 Laravel、Spark、Tomcat、etc Python、Ruby、PHP、Java、JS、etc 静的解析（SAST） • コード解析のみ • フレームワークの対処は困難 動的解析（DAST） • 最新の攻撃を模倣し、対策を提 ⽰するものではない １分のサービス停⽌で100万円の損失 ブランドイメージの毀損は計り知れない セキュアコーディング Mod Mod Mod Mod Mod Mod 限定的 なんか最近 反応が悪いな・・ CVE 9.9 あれ・・ うまくいかないな・・ 潮時かな・・ Sec Dev Ops セキュリティ機能を構築 調査、計画、対処 モジュール、 フレームワーク 何使ってる︖ Pythonで・・ Djangoで・・ バージョンは・・ 攻撃は突然始まります。 普段の備えがなければ防げません。 1. まずは迅速に攻撃を遮断（WAF、etc） 2. アプリを調査し、影響度・対処⽅法を検 討して対策（セキュアコーディング） ２の恒久対策だけでなく、迅速に対処して 損失やブランドの毀損を最⼩限に抑えるべ く、１の対策も必要です。 汎⽤的なポリシー アプリ毎のポリシー
- 8. ©2022 F5 8 堅牢なWebアプリケーション アプリケーション OS / Platform フレームワーク Django、Ruby on Rails、CakePHP、 Laravel、Spark、Tomcat、etc Python、Ruby、PHP、Java、JS、etc 静的解析 （SAST） 動的解析 （DAST） セキュアなWebアプリケーション セキュアコーディング Mod Mod Mod Mod Mod Mod やっぱり 楽しい︕ 便利︕ ⼿間がかかるな・・ 他に⾏こう・・ Sec Dev Ops 限定的 ログ解析

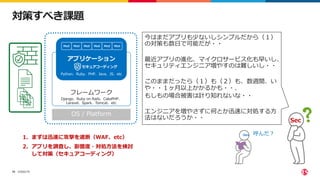

- 10. ©2022 F5 10 対策すべき課題 アプリケーション OS / Platform フレームワーク Django、Ruby on Rails、CakePHP、 Laravel、Spark、Tomcat、etc Python、Ruby、PHP、Java、JS、etc セキュアコーディング Mod Mod Mod Mod Mod Mod 1. まずは迅速に攻撃を遮断（WAF、etc） 2. アプリを調査し、影響度・対処⽅法を検討 して対策（セキュアコーディング） Sec 今はまだアプリも少ないしシンプルだから（１） の対策も数⽇で可能だが・・ 最近アプリの進化、マイクロサービス化も早いし、 セキュリティエンジニア増やすのは難しいし・・ このままだったら（１）も（２）も、数週間、い や・・１ヶ⽉以上かかるかも・・、 もしもの場合被害は計り知れないな・・ エンジニアを増やさずに何とか迅速に対処する⽅ 法はないだろうか・・ Dev 呼んだ︖

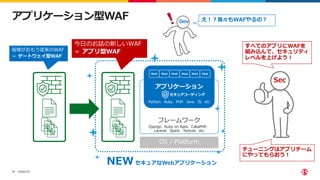

- 11. ©2022 F5 11 アプリケーション型WAF アプリケーション OS / Platform フレームワーク Django、Ruby on Rails、CakePHP、 Laravel、Spark、Tomcat、etc Python、Ruby、PHP、Java、JS、etc セキュアコーディング Mod Mod Mod Mod Mod Mod NEW セキュアなWebアプリケーション Sec Dev すべてのアプリにWAFを 組み込んで、セキュリティ レベルを上げよう︕ チューニングはアプリチーム にやってもらおう︕ え︕︖我々もWAFやるの︖ 皆様がおもう従来のWAF ＝ ゲートウェイ型WAF 今⽇のお話の新しいWAF ＝ アプリ型WAF
- 13. ©2022 F5 13 皆でWAFを習得しよう︕ 開発エンジニアがWAFをマスターする、といういことではありません。 WAFの運⽤には⾮常に⾼度な専⾨知識が必要です。 ⼀朝⼀⼣で⾝に付く知識ではありません。 アプリケーションの構成を把握している⼈が スペシャリストのトレーニングや指導のもと 「開発エンジニアが（皆が） WAFを扱える」 「WAFが何をやっているのかを知る」 この２つの事が重要です。 D D D D D S D S D O D O D Sec Ops スペシャリスト 各チームへ、専⾨的な 教育や指⽰を⾏う （多くの場合は開発エンジニア） Webアプリケーション開発チーム ・全員がアーキテクチャを理解し、開発プロセス・構成を理解している ・チーム内のSec担当者がWAFのチューニングを⾏う （多くのチームを兼任した結果アプリ環境の把握が困難、とならないようにする） 将来は スペシャリストに・・

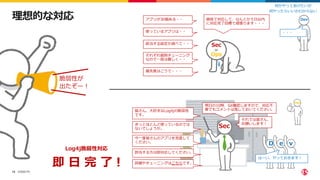

- 14. ©2022 F5 14 理想的な対応 脆弱性が 出たぞー︕ アプリが30個ある・・ 使っているアプリは・・ 該当する設定か調べて・・ それぞれ個別チューニング なので⼀括は難しく・・ 優先度はこうで・・・ 徹夜で対応して、なんとか５⽇以内 に対応完了⽬標で頑張ります・・・ Sec or Ops Dev ・・・ 何かやってあげたいが 何やったらいいかわからない Log4j脆弱性対応 即 ⽇ 完 了︕ 皆さん、⼤好きなLog4jの脆弱性 です。 きっとほとんど使っているのでは ないでしょうか。 今⼀度皆さんのアプリを⾒直して ください。 該当する⽅は即対応してください。 詳細やチューニングはこちらです。 明⽇の10時、Git確認しますので、対応不 要でもコメントは残しておいてください。 それでは皆さん、 お願いします︕ D e v はーい、やっておきます︕ Sec Ops
- 15. ©2022 F5 15 アプリ型WAFを実現する NGINX App Protect WAF (NAP)

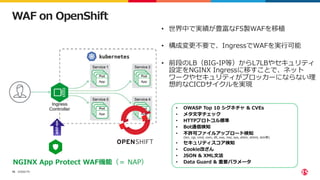

- 16. ©2022 F5 16 WAF on OpenShift NGINX App Protect WAF機能（＝ NAP） • 世界中で実績が豊富なF5製WAFを移植 • 構成変更不要で、IngressでWAFを実⾏可能 • 前段のLB（BIG-IP等）からL7LBやセキュリティ 設定をNGINX Ingressに移すことで、ネット ワークやセキュリティがブロッカーにならない理 想的なCICDサイクルを実現 • OWASP Top 10 シグネチャ & CVEs • メタ⽂字チェック • HTTPプロトコル標準 • Bot通信検知 • 不許可ファイルアップロード検知 (bin, cgi, cmd, com, dll, exe, msi, sys, shtm, shtml, stm等) • セキュリティスコア検知 • Cookie改ざん • JSON & XML⽂法 • Data Guard & 重要パラメータ add-on
- 17. ©2022 F5 17 k8sリソースとして扱える唯⼀のWAF https://www.nginx.co.jp/resources/webinars/itmedia_use_case_webinar/

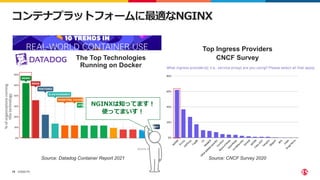

- 19. ©2022 F5 19 Source: Datadog Container Report 2021 The Top Technologies Running on Docker Top Ingress Providers CNCF Survey Source: CNCF Survey 2020 コンテナプラットフォームに最適なNGINX NGINXは知ってます︕ 使ってまいす︕

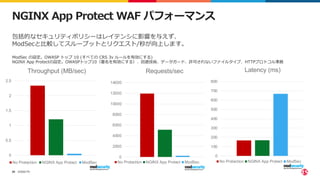

- 20. ©2022 F5 20 NGINX App Protect WAF パフォーマンス 0 0.5 1 1.5 2 2.5 Throughput (MB/sec) No Protection NGINX App Protect ModSec 0 2000 4000 6000 8000 10000 12000 14000 Requests/sec No Protection NGINX App Protect ModSec 0 100 200 300 400 500 600 700 800 Latency (ms) No Protection NGINX App Protect ModSec 包括的なセキュリティポリシーはレイテンシに影響を与えず、 ModSecと⽐較してスループットとリクエスト/秒が向上します。 ModSec の設定。OWASP トップ 10 (すべての CRS 3v ルールを有効にする) NGINX App Protectの設定。OWASPトップ10（署名を有効にする）、回避技術、データガード、許可されないファイルタイプ、HTTPプロトコル準拠
- 21. ©2022 F5 21 NGINX App Protect WAF vs AWS vs Azure NGINX App Protect WAF vs AWS WAF vs Azure WAF latency distribution その他のWAFに⽐べ最もレイテンシが少ない、⾼速なWAF
- 22. ©2022 F5 22 セキュリティも含めたObservability https://f5j-nginx-k8s-observability.readthedocs.io/en/latest/
- 23. ©2022 F5 23 NGINX Security Monitoring • SecOpsやWAFチーム向け、セキュリティ イベント監視ダッシュボード • 管理しているすべてのNGINX App Protect のイベントを監視 • セキュリティイベントをフィルタリングし 、上位の違反や驚異に関する情報を表⽰ • Bot関連の驚異も同じダッシュボードに表⽰ • リクエストブロック時に発⾏されるサポー トIDから特定のリクエストを特定し、詳細 な原因を瞬時に把握 • 追加ライセンス無しでご利⽤頂けます
- 24. ©2022 F5 24 RedHat OpenShift Router / NGINX Ingress Controller活⽤のメリット OpenShift Cluster pod 外部ネットワークからの攻撃 柔軟な権限管理 (VS/VSR/Policy) 柔軟な通信制御 ヘッダー・Cookie TCP/UDP対応 詳細なMetrics ・OpenTracing OIDC・JWTによる 通信制御 シンプルな HTTP/HTTPS PATH Routing シンプルなMetrics ・Prometheus WAF/L7 DoS対策による⾼度 な防御 (※追加モジュール) Circuit Breaker/帯域制御な ど柔軟な流量制御 pod Ingress Controller OpenShift Router NGINX Ingress ControllerはOpenShift Router が提供する機能に加え、 ⾼度な通信制御機能・開発元によるパッチ提供が可能です。 OpenShift Router NGINX Ingress Controller ⾼度な通信制御機能 ⾼度なセキュリティ機能 シンプルなRate Limit 製品開発メーカーのサポート・ セキュリティパッチの提供 メーカーサポート
