ここまで進化したNetScalerのリモートアクセスソリューション～ Unified Gatewayとは～

ここまで進化したNetScalerのリモートアクセスソリューション
～ Unified Gatewayとは～
ネットワーク営業本部
システムズエンジニア
萩原健矢
N5

2 © 2015 Citrix.
アジェンダ
ICA Proxyのポイント
新たな課題への対応
Unified Gatewayとは
Unified Gatewayの設定概要
まとめ

5 © 2015 Citrix.
安全で快適なリモート
アクセスを提供する
いつでも、どこでも、
どんなデバイスからでも

6 © 2015 Citrix.
Full VPNとICA Proxyの比較
NetScaler
社内リソースFull VPN
事前にVPNをセットアップ / クライアントは社内ネットワークの一部になる
すべての社内リソースへのアクセスが可能 / クライアントの安全性の担保が必要
※同時接続ユーザ数分のユニバーサル・ライセンスが必要
NetScaler
Gateway Plug-in
NetScaler
XenDesktop
XenAppICA over SSL
ICA
ICA Proxy
Citrix Receiver
画面転送(ICA)のみを取り扱う
双方向でICA以外のアプリケーション、プロトコルは利用できないためより安全
一般的なSSL-VPNやIPsecと比べて、ICA Proxyはセキュリティ上のメリットがあります。

7 © 2015 Citrix.
ICA Proxy 実装製品
NetScaler Gateway VPX
• 仮想アプライアンス
• NetScalerソフトウェアでNetScaler
Gateway機能のみライセンスで有効化
• ICAプロキシおよびフルVPN
• 最大500同時接続 ※1
• 最大スループット45Mbps
NetScaler VPX NetScaler MPX/SDX
• ハードウェアアプライアンス
• NetScaler上の実装
• 最大10,000以上同時接続
(MPX 5550では5,000）
• 仮想アプライアンス
• NetScalerソフトウェア上の実装
• 最大1500同時接続 ※1,2
• スループット10Mbps～3Gbps
※1 ハードウェアの性能にも依存します。
※2 VPX1000/3000に4コア割り当てた場合です。
仮想アプライアンスの場合はサイジングに注意が必要です。

8 © 2015 Citrix.

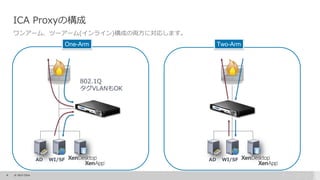

ICA Proxyの構成
ワンアーム、ツーアーム(インライン)構成の両方に対応します。
802.1Q
タグVLANもOK
One-Arm Two-Arm
AD WI/SF AD WI/SF

9 © 2015 Citrix.

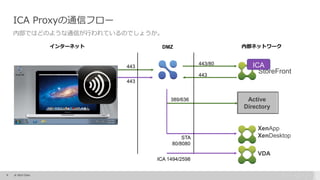

ICA Proxyの通信フロー
StoreFront
NetScaler
インターネット内部ネットワークDMZ
443
443/80
443
XenApp
XenDesktop
Active
Directory
389/636
STA
80/8080
ICA
443
VDA
ICA 1494/2598
内部ではどのような通信が行われているのでしょうか。

10 © 2015 Citrix.

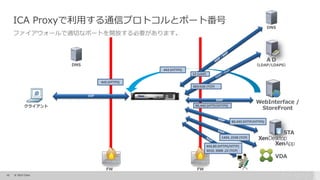

ICA Proxyで利用する通信プロトコルとポート番号
ファイアウォールで適切なポートを開放する必要があります。
WebInterface /
StoreFront
ＡＤ
（LDAP/LDAPS）
STA
DNS
クライアント
FW
DNS
FW
VIP
443 (HTTPS)
53 (UDP)
SNIP
80,443 (HTTP/HTTPS)
443 (HTTPS)
389/636 (TCP)
80,443 (HTTP/HTTPS)
1494, 2598 (TCP)
VDA
443,80 (HTTPS/HTTP)
3010, 3008 ,22 (TCP)

11 © 2015 Citrix.
ICA Proxyのトラブルシューティング
ルーティングの問題
- NetScalerと内部のサーバー間でネットワークの疎通が取れていますか？
- SF/WIからNetScalerのVIPに対してルーティングがありますか？
SSL証明書の問題
- NetScalerに有効なサーバー証明書がインストールされていますか？
- クライアントとSF/WIに有効なルート証明書がインストールされていますか？
DNS名前解決の問題
- FQDNで指定したホスト名は名前解決できていますか？
ファイアウォールの問題
- 通信に必要なIPアドレスやポートは開放されていますか？
設定ミス
- わずかなスペルミスが原因で接続ができないことも多いです。
ICA Proxy構築時のトラブルの多くは、以下の問題が原因です。

13 © 2015 Citrix.
企業が利用するアプリケーションの数とデバイスの種類は増え続けています。
増え続けるアプリケーションとデバイス

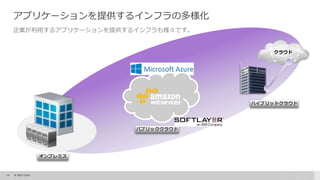

14 © 2015 Citrix.
企業が利用するアプリケーションを提供するインフラも様々です。
アプリケーションを提供するインフラの多様化
オンプレミス
パブリッククラウド
ハイブリッドクラウド
クラウド

15 © 2015 Citrix.

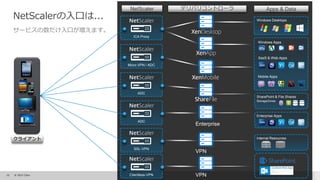

Micro VPN / ADC
Windows Desktops
SharePoint & File Shares
StorageZones
Windows Apps
Mobile Apps
SasS & Web Apps
デリバリコントローラ Apps & Data
Enterprise
Enterprise Apps
ICA Proxy
ADC
ADC
NetScaler
SSL-VPN
Internal Resources
Clientless-VPN
VPN
VPN
クライアント
NetScalerの入口は...
サービスの数だけ入口が増えます。

16 © 2015 Citrix.
サービス毎に入口を作ることの課題
以下の課題を解決するソリューションが求められています。
 グローバルIPアドレスの消費
サービス毎にグローバルIPアドレスを準備する必要があります。
 サーバー証明書の管理
サービス毎にFQDNが異なるため、サーバー証明書を準備する必要があります。
 アプライアンスの増加
サービス毎に専用のアプライアンスを準備すればTCOも増え続けます。
 ユーザビリティの低下
サービス毎にFQDNが異なるため、ユーザーが管理するURLが増えます。
サービス毎にID/パスワードを入力する必要があります。

18 © 2015 Citrix.
Unified Gateway
Provides consolidation of secure remote access infrastructure
with One URL

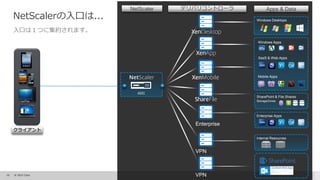

19 © 2015 Citrix.
Windows Desktops
SharePoint & File Shares
StorageZones
Windows Apps
Mobile Apps
SasS & Web Apps
デリバリコントローラ Apps & Data
Enterprise
Enterprise Apps
ADC
NetScaler
Internal Resources
VPN
VPN
クライアント
NetScalerの入口は...
入口は１つに集約されます。

20 © 2015 Citrix.

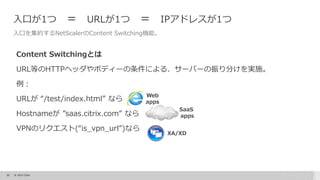

入口が1つ＝ URLが1つ＝ IPアドレスが1つ
入口を集約するNetScalerのContent Switching機能。
Content Switchingとは
URL等のHTTPヘッダやボディーの条件による、サーバーの振り分けを実施。
例：
URLが “/test/index.html” なら
Hostnameが ”saas.citrix.com” なら
VPNのリクエスト(“is_vpn_url”)なら
Web
apps
SaaS
apps
XA/XD

21 © 2015 Citrix.

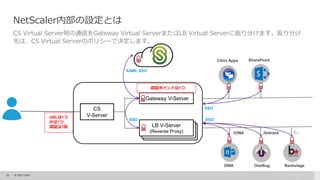

LB V-Server
(Reverse Proxy)
LB V-Server
(Reverse Proxy)
CS
V-Server
LB V-Server
(Reverse Proxy)
Gateway V-Server
SAML SSO
SSO
URLは1つ
IPは1つ
認証は1回
Citrix Apps
OWA
SharePoint
OneBug Backstage
認証ポイントは1つ
/OWA /tmtrack /…
SSO
SSO
NetScaler内部の設定とは
CS Virtual Server宛の通信をGateway Virtual ServerまたはLB Virtual Serverに振り分けます。振り分け
先は、CS Virtual Serverのポリシーで決定します。

22 © 2015 Citrix.

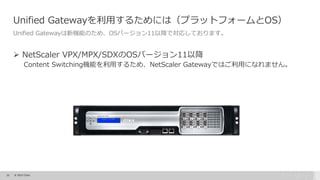

Unified Gatewayを利用するためには（プラットフォームとOS）
Unified Gatewayは新機能のため、OSバージョン11以降で対応しております。
 NetScaler VPX/MPX/SDXのOSバージョン11以降
Content Switching機能を利用するため、NetScaler Gatewayではご利用になれません。

23 © 2015 Citrix.

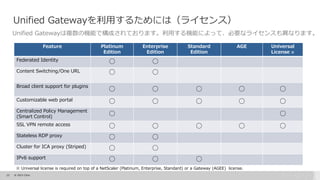

Unified Gatewayを利用するためには（ライセンス）
Unified Gatewayは複数の機能で構成されております。利用する機能によって、必要なライセンスも異なります。
Feature Platinum
Edition
Enterprise
Edition
Standard
Edition
AGE Universal
License ※
Federated Identity ○ ○
Content Switching/One URL ○ ○
Broad client support for plugins
○ ○ ○ ○ ○
Customizable web portal ○ ○ ○ ○ ○
Centralized Policy Management
(Smart Control) ○ ○
SSL VPN remote access ○ ○ ○ ○ ○
Stateless RDP proxy ○ ○
Cluster for ICA proxy (Striped) ○ ○
IPv6 support ○ ○ ○
※ Universal license is required on top of a NetScaler (Platinum, Enterprise, Standard) or a Gateway (AGEE) license.

Unified Gatewayの設定概要

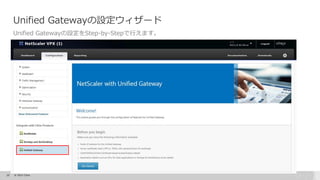

25 © 2015 Citrix.
Unified Gatewayの設定ウィザード
Unified Gatewayの設定をStep-by-Stepで行えます。

26 © 2015 Citrix.

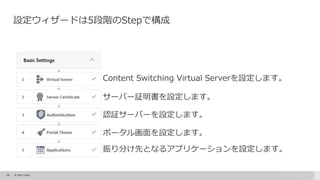

設定ウィザードは5段階のStepで構成
Content Switching Virtual Serverを設定します。
サーバー証明書を設定します。
認証サーバーを設定します。
ポータル画面を設定します。
振り分け先となるアプリケーションを設定します。

27 © 2015 Citrix.

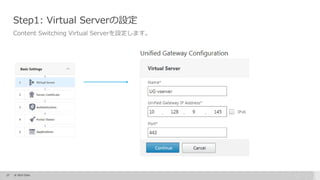

Step1: Virtual Serverの設定
Content Switching Virtual Serverを設定します。

28 © 2015 Citrix.
Step2: サーバー証明書の設定
Content Switching Virtual Serverに紐付けるサーバー証明書を設定します。

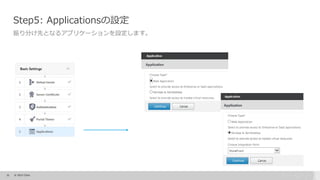

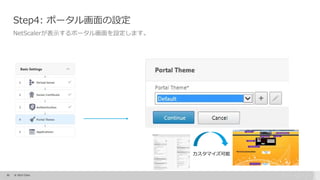

32 © 2015 Citrix.

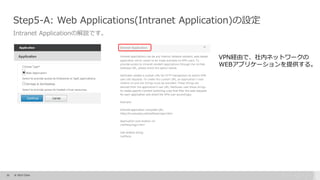

Step5-A: Web Applications(Intranet Application)の設定
Intranet Applicationの解説です。
VPN経由で、社内ネットワークの
WEBアプリケーションを提供する。

33 © 2015 Citrix.

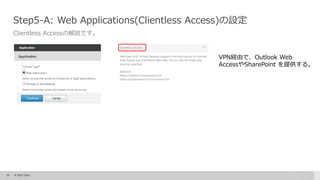

Step5-A: Web Applications(Clientless Access)の設定
Clientless Accessの解説です。
VPN経由で、Outlook Web
AccessやSharePoint を提供する。

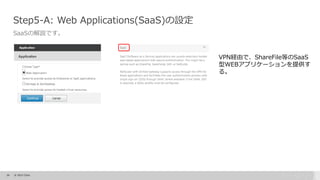

35 © 2015 Citrix.

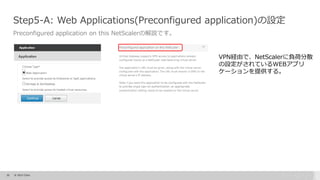

Step5-A: Web Applications(Preconfigured application)の設定
Preconfigured application on this NetScalerの解説です。
VPN経由で、NetScalerに負荷分散
の設定がされているWEBアプリ
ケーションを提供する。

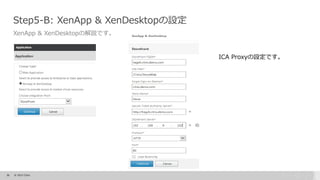

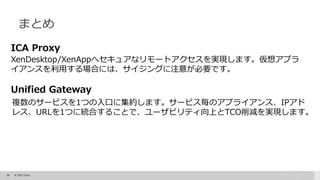

38 © 2015 Citrix.
まとめ
ICA Proxy
XenDesktop/XenAppへセキュアなリモートアクセスを実現します。仮想アプラ
イアンスを利用する場合には、サイジングに注意が必要です。
Unified Gateway
複数のサービスを1つの入口に集約します。サービス毎のアプライアンス、IPアド
レス、URLを1つに統合することで、ユーザビリティ向上とTCO削減を実現します。

39 © 2015 Citrix.

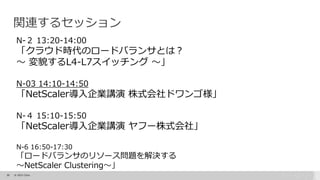

関連するセッション
