第11回サイバーセキュリティ国際シンポジウムで行ったパネル「遠隔デバイスとの信頼を築くための技術とその標準」で使ったスライドを公開します。IETFで議論しているTEEP: Trusted Execution Environment ProvisioningとRATS: Remote ATtestation procedureSの解説です。

1. 1
第11回サイバーセキュリティ国際シンポジウム
2021/11/28

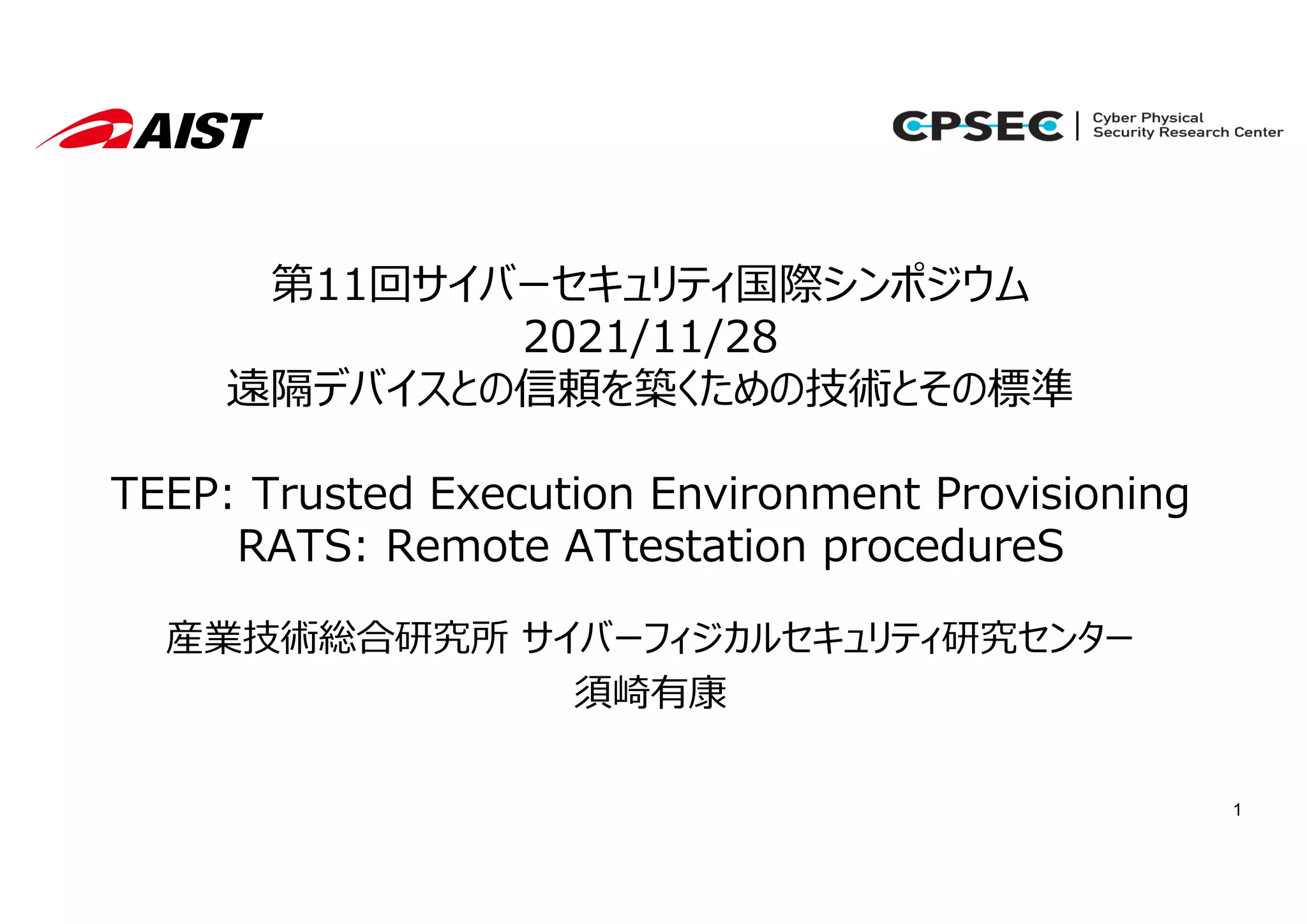

遠隔デバイスとの信頼を築くための技術とその標準
TEEP: Trusted Execution Environment Provisioning
RATS: Remote ATtestation procedureS
産業技術総合研究所 サイバーフィジカルセキュリティ研究センター
須崎有康

2. 2

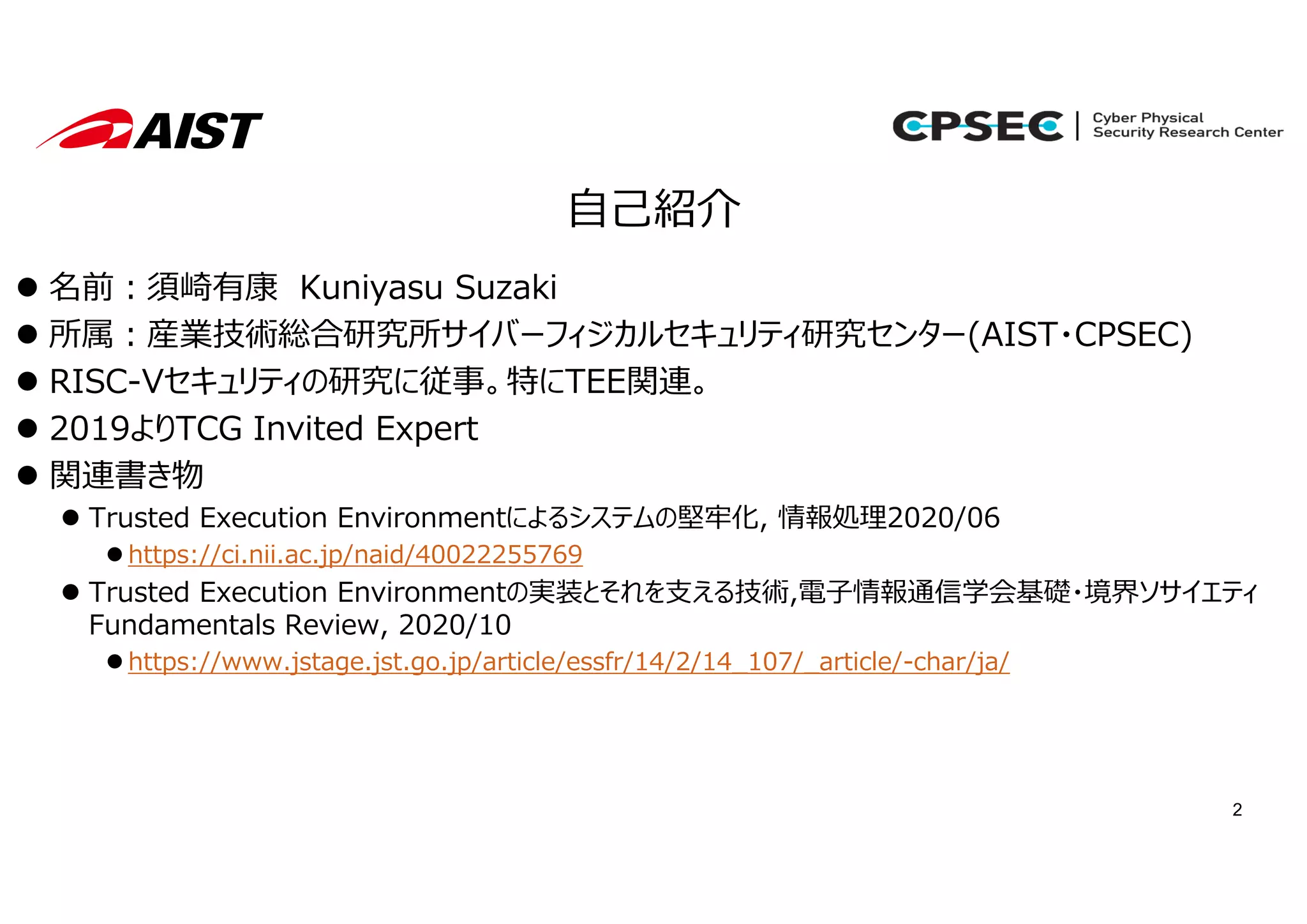

⾃⼰紹介
 名前︓須崎有康 Kuniyasu Suzaki
 所属︓産業技術総合研究所サイバーフィジカルセキュリティ研究センター(AIST・CPSEC)
 RISC-Vセキュリティの研究に従事。特にTEE関連。
 2019よりTCG Invited Expert
 関連書き物
 Trusted Execution Environmentによるシステムの堅牢化, 情報処理2020/06
 https://ci.nii.ac.jp/naid/40022255769
 Trusted Execution Environmentの実装とそれを⽀える技術,電⼦情報通信学会基礎・境界ソサイエティ
Fundamentals Review, 2020/10
 https://www.jstage.jst.go.jp/article/essfr/14/2/14_107/_article/-char/ja/

3. 3
TEEPとは
 近年のCPUが提供する隔離実⾏環境TEE: Trusted Execution Environment内のア
プリケーション(TA: Trusted Application)を安全にインストール、更新、削除するプロトコル
CPU
Trusted OS
Normal World
(Rich Execution Environment)
App
Normal OS
Trusted App
Secure World
(Trusted Execution Environment)

4. 4
TEEPとは
 近年のCPUが提供する隔離実⾏環境TEE: Trusted Execution Environment内のア
プリケーション(TA: Trusted Application)を安全にインストール、更新、削除するプロトコル
CPU
Trusted OS
Normal World
(Rich Execution Environment)
App
Normal OS
Trusted App
Secure World
(Trusted Execution Environment)
TAM: Trusted
Application
Manager
Trusted App

5. 5

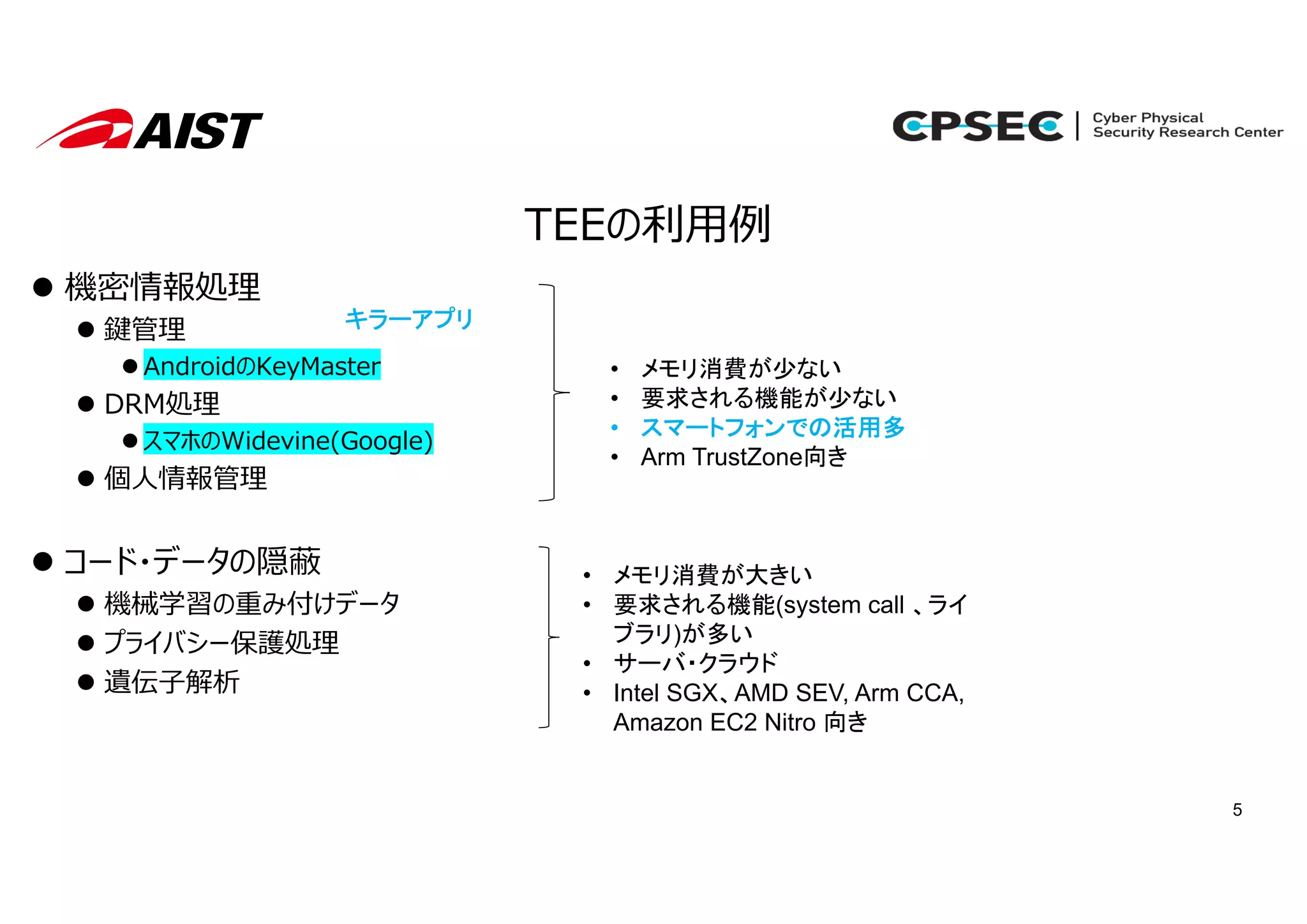

TEEの利⽤例
 機密情報処理
 鍵管理
 AndroidのKeyMaster
 DRM処理
 スマホのWidevine(Google)
 個⼈情報管理
 コード・データの隠蔽
 機械学習の重み付けデータ
 プライバシー保護処理
 遺伝⼦解析
• メモリ消費が少ない
• 要求される機能が少ない
• スマートフォンでの活用多
• Arm TrustZone向き
• メモリ消費が大きい
• 要求される機能(system call 、ライ
ブラリ)が多い
• サーバ・クラウド
• Intel SGX、AMD SEV, Arm CCA,
Amazon EC2 Nitro 向き
キラーアプリ

6. 6
TEEの管理フレームワーク TEEP(Trusted Execution
Environment Provisioning)
 TEEP
 IETP TEEP WGで議論されているTA(Trusted Application)のInstall/Update/Deleteを管理するプロトコル
 TAインストール時に関係するサーバ・クライアントをそれぞれ認証する
 プラットフォームから視点︓TAは信頼できるものなのか、TAを提供するサーバは信頼できるものなのか
 TA提供者からの視点︓実⾏するプラットフォームのTEEは信頼できるものなのか
出典：Trusted Execution Environment Provisioning (TEEP) Architecture draft-ietf-teep-architecture-15

7. 7
TEEPアーキテクチャ
 TEE Certificateを使って
TAMがTEEを認証
 TAM Certificateを使って
TEEP AgentがTAMを認証
 Client側の暗号鍵・証明書は
Root of Trustに保存される
のが望ましい。
 TEEPではTA(Trusted
Application)からTC
(Trusted Component)に
変更
 メッセージはQueryRequest,
QueryResponse, Update,
Success, Error の5つ

8. 8

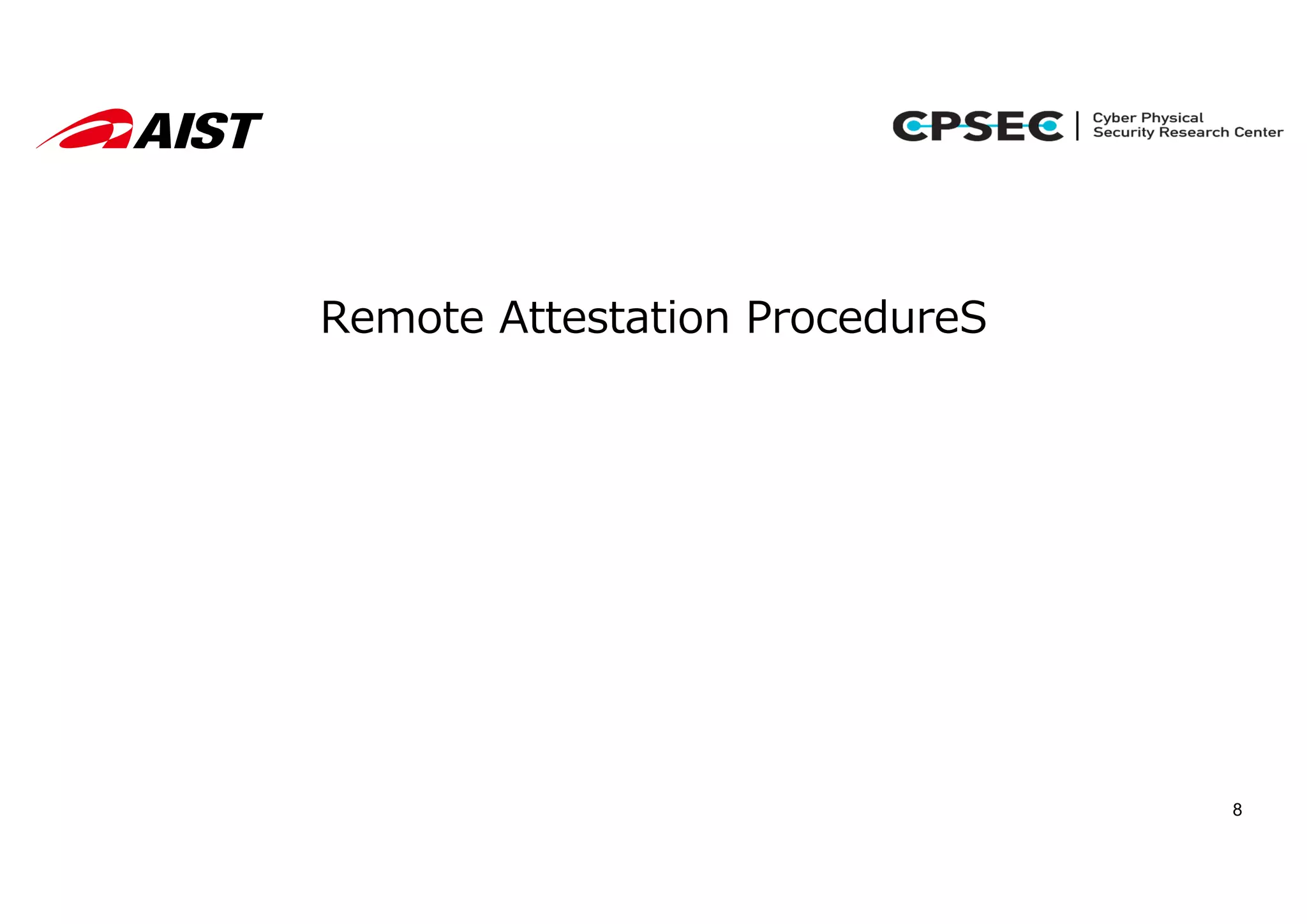

Remote Attestation ProcedureS

9. 9
インターネットは信頼できる︖
 「インターネット上ではあなたが⽝だと誰も知らない」
”On the Internet, nobody knows you're a dog”
 New Yorker(1993年7⽉5⽇)でのインターネット匿名性に関する格⾔
 https://en.wikipedia.org/wiki/On_the_Internet,_nobody_knows_you're_a_dog
 これではインターネットで商取引ができないが、解消するために個⼈
認証、サーバ認証などの技術が進んだ。
 さらに進んで、あなたの使っているデバイス(PC,スマホ)は信頼できる
のか(改変されていないか、セキュリティは守られているか、等)をリモー
トで確認する技術がRemote Attestation
 Remote Attestationのネットワークプロトコルの標準化をIETFで⾏
おうとしているのがRATS

10. 10

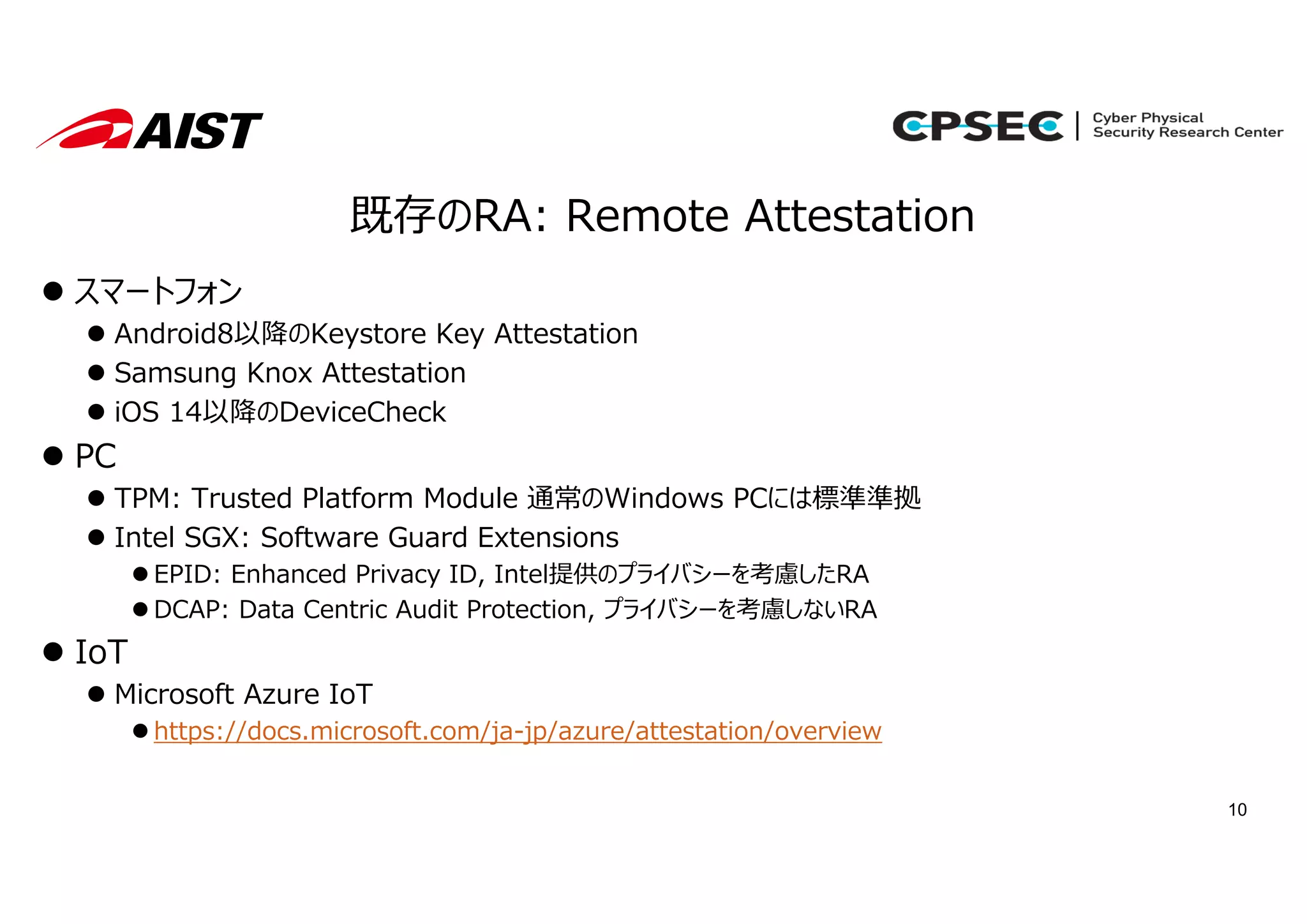

既存のRA: Remote Attestation
 スマートフォン
 Android8以降のKeystore Key Attestation
 Samsung Knox Attestation
 iOS 14以降のDeviceCheck
 PC
 TPM: Trusted Platform Module 通常のWindows PCには標準準拠
 Intel SGX: Software Guard Extensions
 EPID: Enhanced Privacy ID, Intel提供のプライバシーを考慮したRA
 DCAP: Data Centric Audit Protection, プライバシーを考慮しないRA
 IoT
 Microsoft Azure IoT
 https://docs.microsoft.com/ja-jp/azure/attestation/overview

11. 11
RATS
 WG Name: Remote ATtestation procedureS(RATS)/Security Area
 リモートシステムが信頼のレベルを確⽴するための⼿続き。
 信頼の判定はエビデンスによる。状況や時間によって変わる。
 ⽤語で注意︓draft-ietf-rats-architecture-12より
 Trust is a choice one makes about another system.
Trustworthiness is a quality about the other system that can be used in
making one’s decision to trust it or not.
 Remote Attestationは⽇本語で構成証明とも呼ばれる
 関連団体・規格
 TCG: Trusted Computing Group, TPMの規格策定。TPMベースのRemote Attestation
 FIDO: Fast IDentity Online, Key Attestationの規格あり。
 GlobalPlatform: ICカードの国際標準化組織として設⽴。TEE関連の規格も多数あり。
 ARM PSA (Platform Security Architecture)
https://github.com/ietf-rats
のロゴ

12. 12
RATSアーキテクチャ
Remote ATtestation procedures Architecture
draft-ietf-rats-architecture-12より
1. Attester:
 (typically a device)Attester にEvidence
を提供してtrustworthyを認めさせ、 Relying
Partyからの指⽰(データ)を得る
2. Verifier:
 Attesterが提供するEvidenceを評価して
Attestation ResultsをRelying Partyに提供
3. Relying Party:
 VerifierのAttestation Resultsに基づいて最
終決定を⾏い、Attesterのアプリに対する指⽰
(データ)をAttesterの提供
Artifact
Role
主要
構成
要素
この通信を行うためだ
が、この規定はない
RATSはTLSのハンドシェイクのみに該当

13. 13

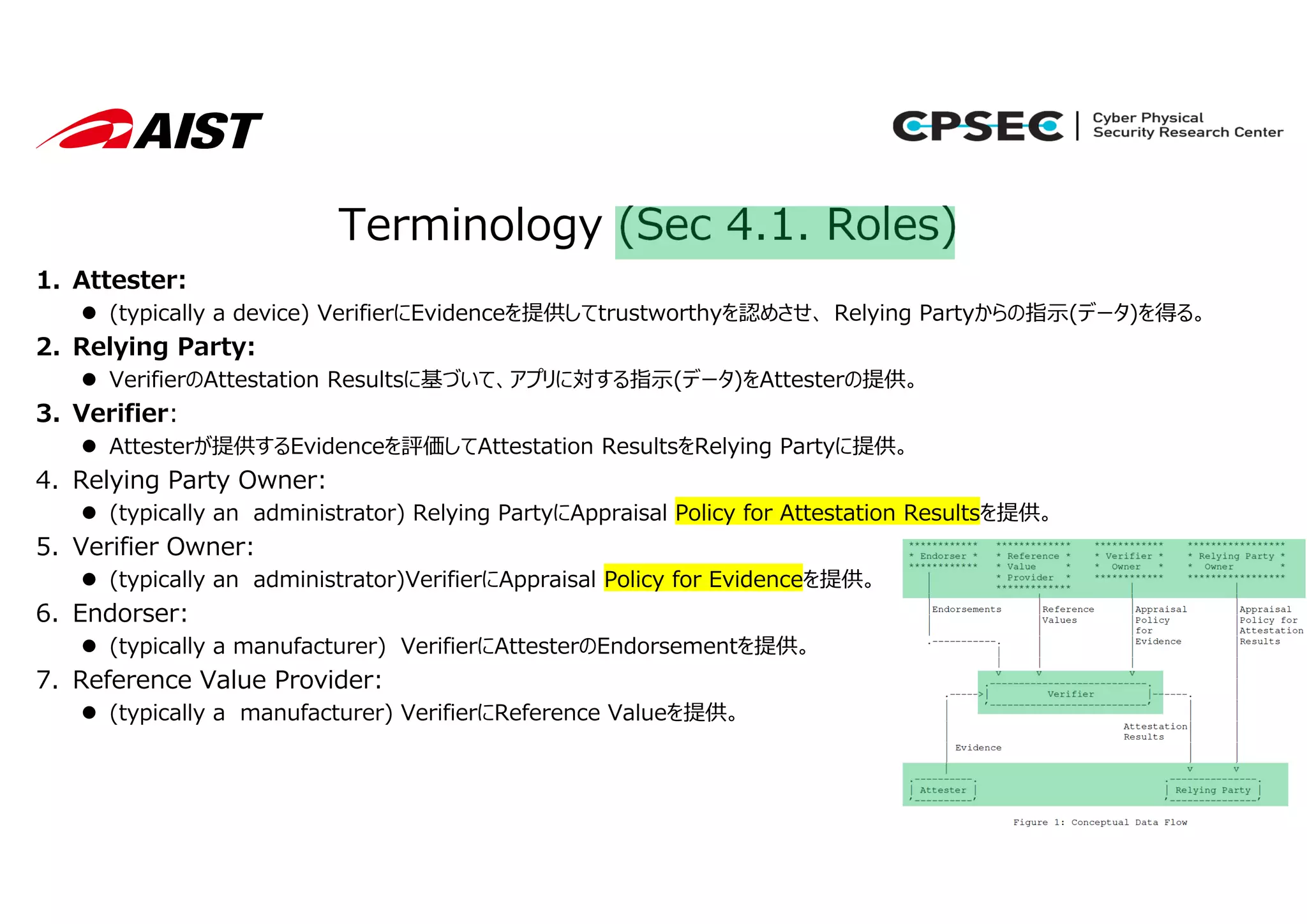

Terminology (Sec 4.1. Roles)
1. Attester:
 (typically a device) VerifierにEvidenceを提供してtrustworthyを認めさせ、 Relying Partyからの指⽰(データ)を得る。
2. Relying Party:
 VerifierのAttestation Resultsに基づいて、アプリに対する指⽰(データ)をAttesterの提供。
3. Verifier:
 Attesterが提供するEvidenceを評価してAttestation ResultsをRelying Partyに提供。
4. Relying Party Owner:
 (typically an administrator) Relying PartyにAppraisal Policy for Attestation Resultsを提供。
5. Verifier Owner:
 (typically an administrator)VerifierにAppraisal Policy for Evidenceを提供。
6. Endorser:
 (typically a manufacturer) VerifierにAttesterのEndorsementを提供。
7. Reference Value Provider:
 (typically a manufacturer) VerifierにReference Valueを提供。

14. 14
Terminology (Sec 4.2 Artifact)
 Claim:
 name/valueで表現される情報でEvidenceを構成するもの。先の図上には表れない。詳細は後のスライド。
 Endorsement:
 EndorserがAttesterの各機能(Capability)のIntegrity保証するもの。
 Evidence:
 Attesterが集めたClaimsから作成し、Verifierによって鑑定(appraise)されるもの。例︓configuration data,
measurements, telemetry, or inferences.
 Attestation Result:
 VerifierがEvidenceを鑑定した結果。ブーリアン値以外もある。例︓validity of the results。
 Appraisal Policy for Evidence:
 VerifierがAttesterを評価(evaluate)するために使う情報。
 Appraisal Policy for Attestation Results:
 Relying PartyがAttestation Resultsから取るルール。
 Reference Values:
 Appraisal Policy for EvidenceでClaimとの⽐較に使われる値。 Evidence
Attestation
Results

15. 15

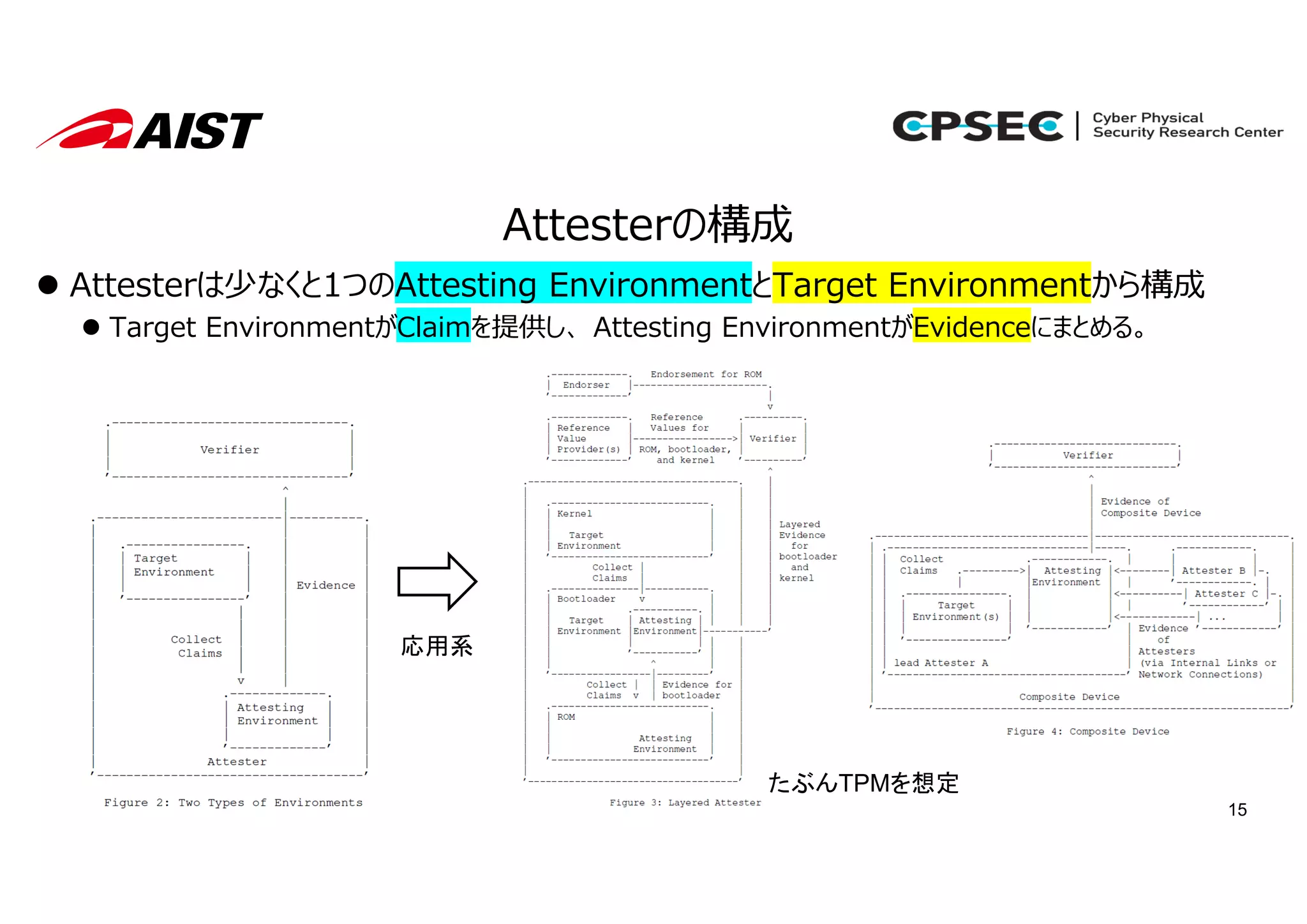

Attesterの構成
 Attesterは少なくと1つのAttesting EnvironmentとTarget Environmentから構成
 Target EnvironmentがClaimを提供し、 Attesting EnvironmentがEvidenceにまとめる。
応用系
たぶんTPMを想定

16. 16

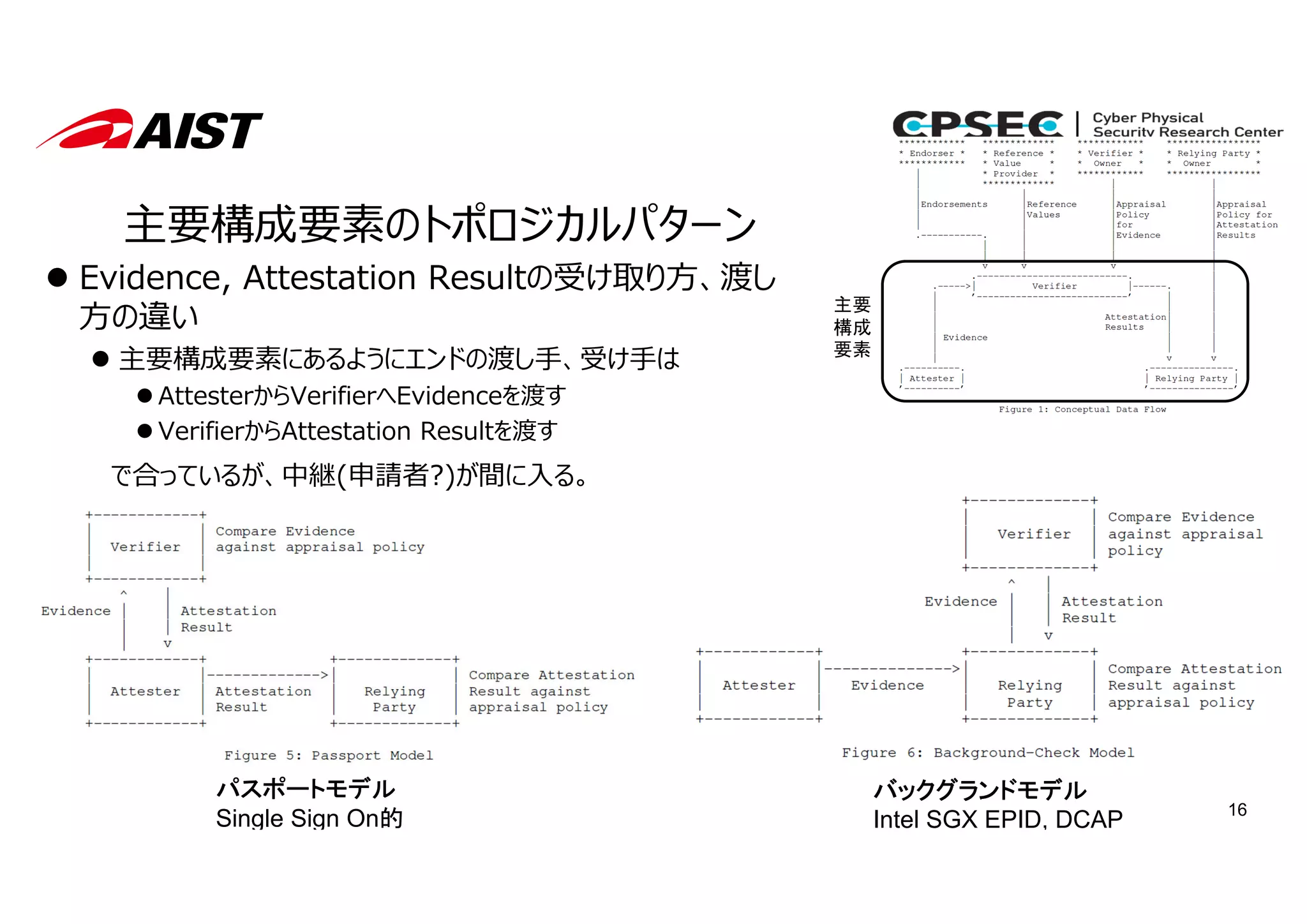

主要構成要素のトポロジカルパターン
 Evidence, Attestation Resultの受け取り⽅、渡し
⽅の違い
 主要構成要素にあるようにエンドの渡し⼿、受け⼿は
 AttesterからVerifierへEvidenceを渡す
 VerifierからAttestation Resultを渡す
で合っているが、中継(申請者?)が間に⼊る。
主要
構成
要素
パスポートモデル
Single Sign On的
バックグランドモデル
Intel SGX EPID, DCAP

17. 17

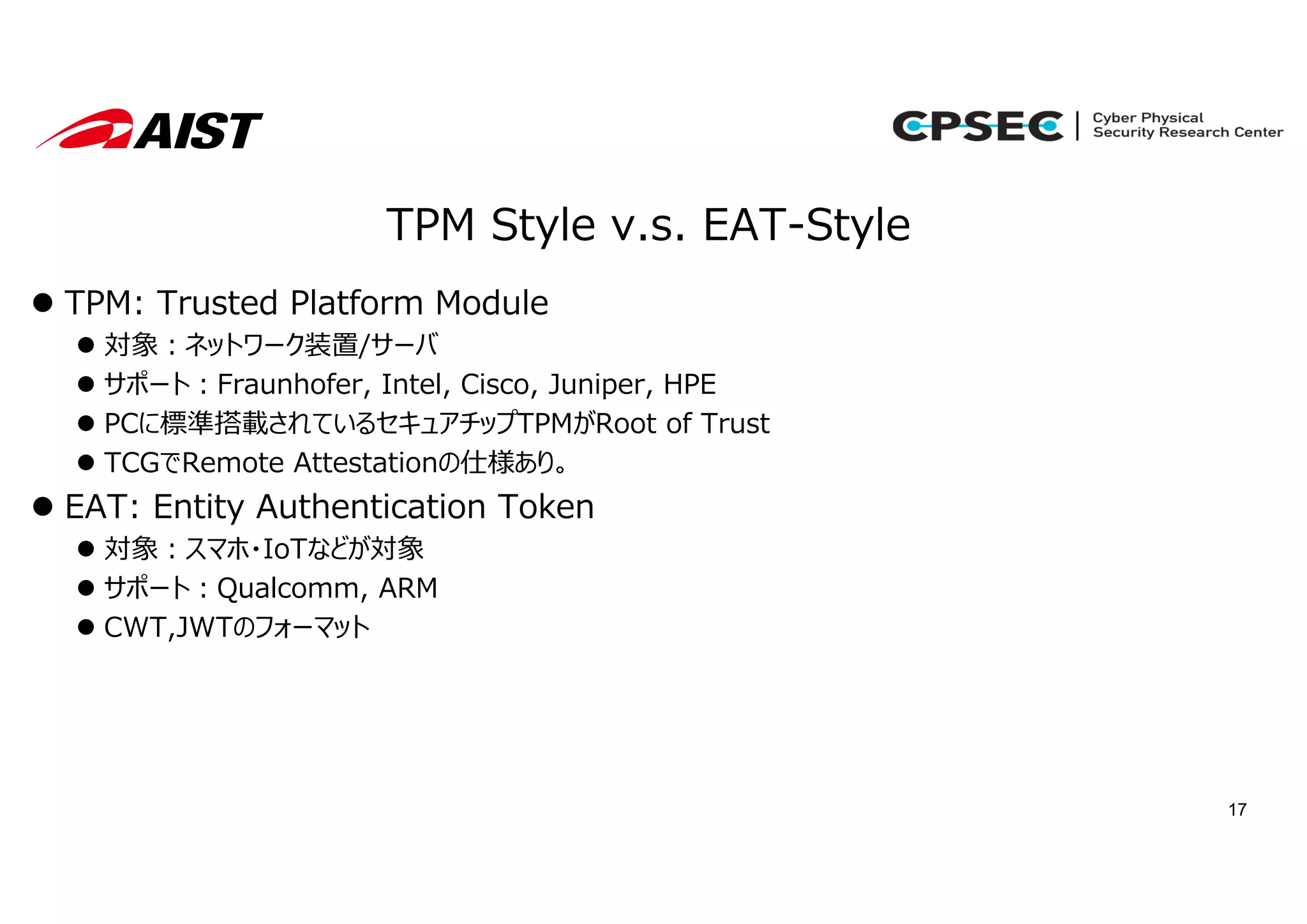

TPM Style v.s. EAT-Style
 TPM: Trusted Platform Module
 対象︓ネットワーク装置/サーバ
 サポート︓Fraunhofer, Intel, Cisco, Juniper, HPE
 PCに標準搭載されているセキュアチップTPMがRoot of Trust
 TCGでRemote Attestationの仕様あり。
 EAT: Entity Authentication Token
 対象︓スマホ・IoTなどが対象
 サポート︓Qualcomm, ARM
 CWT,JWTのフォーマット

18. 18
EvidenceとAttestation Resultsのフォーマット
EAT-Style
TPM-Style

19. 19

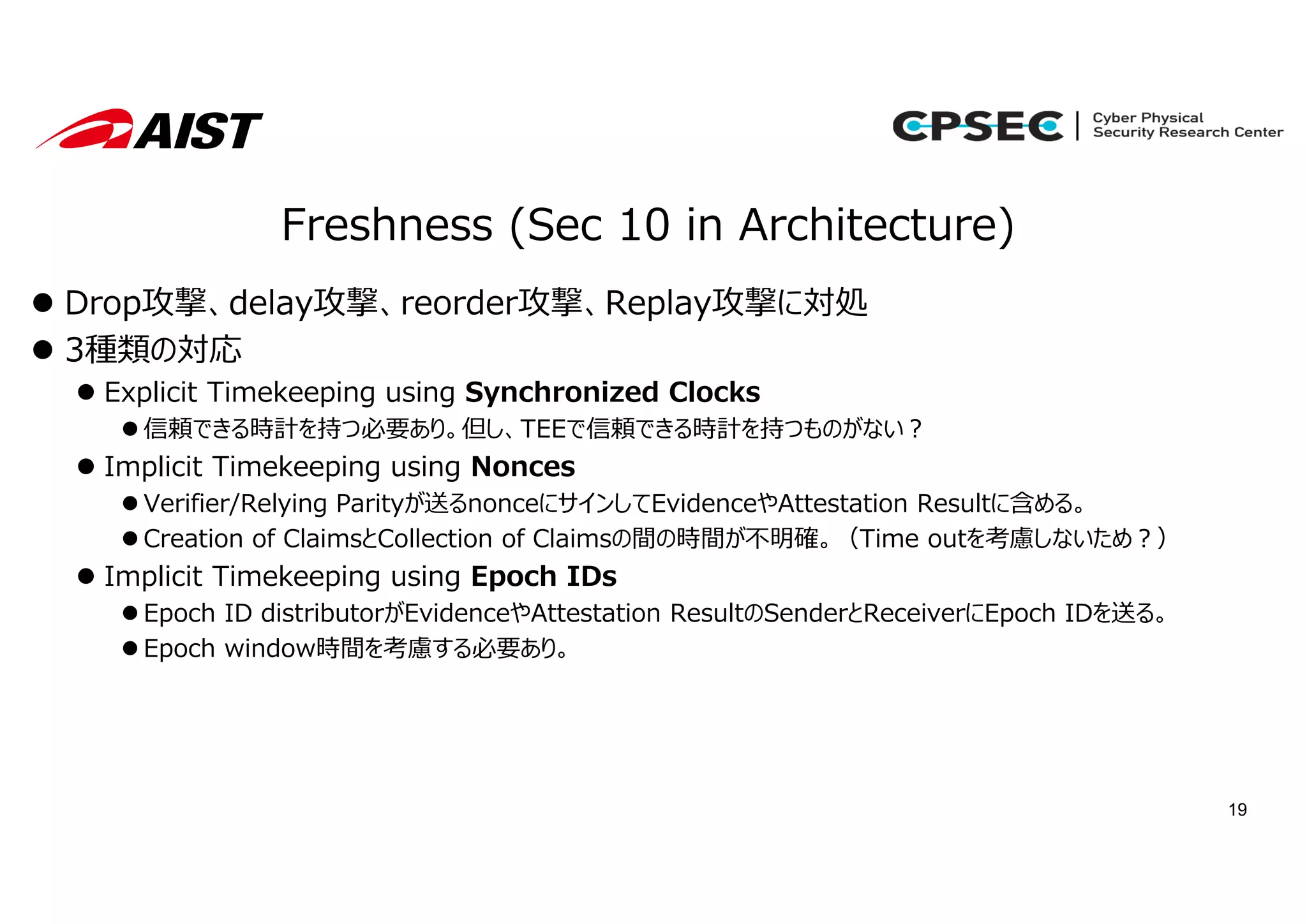

Freshness (Sec 10 in Architecture)
 Drop攻撃、delay攻撃、reorder攻撃、Replay攻撃に対処
 3種類の対応
 Explicit Timekeeping using Synchronized Clocks
 信頼できる時計を持つ必要あり。但し、TEEで信頼できる時計を持つものがない︖
 Implicit Timekeeping using Nonces
 Verifier/Relying Parityが送るnonceにサインしてEvidenceやAttestation Resultに含める。
 Creation of ClaimsとCollection of Claimsの間の時間が不明確。（Time outを考慮しないため︖）
 Implicit Timekeeping using Epoch IDs
 Epoch ID distributorがEvidenceやAttestation ResultのSenderとReceiverにEpoch IDを送る。
 Epoch window時間を考慮する必要あり。

20. 20

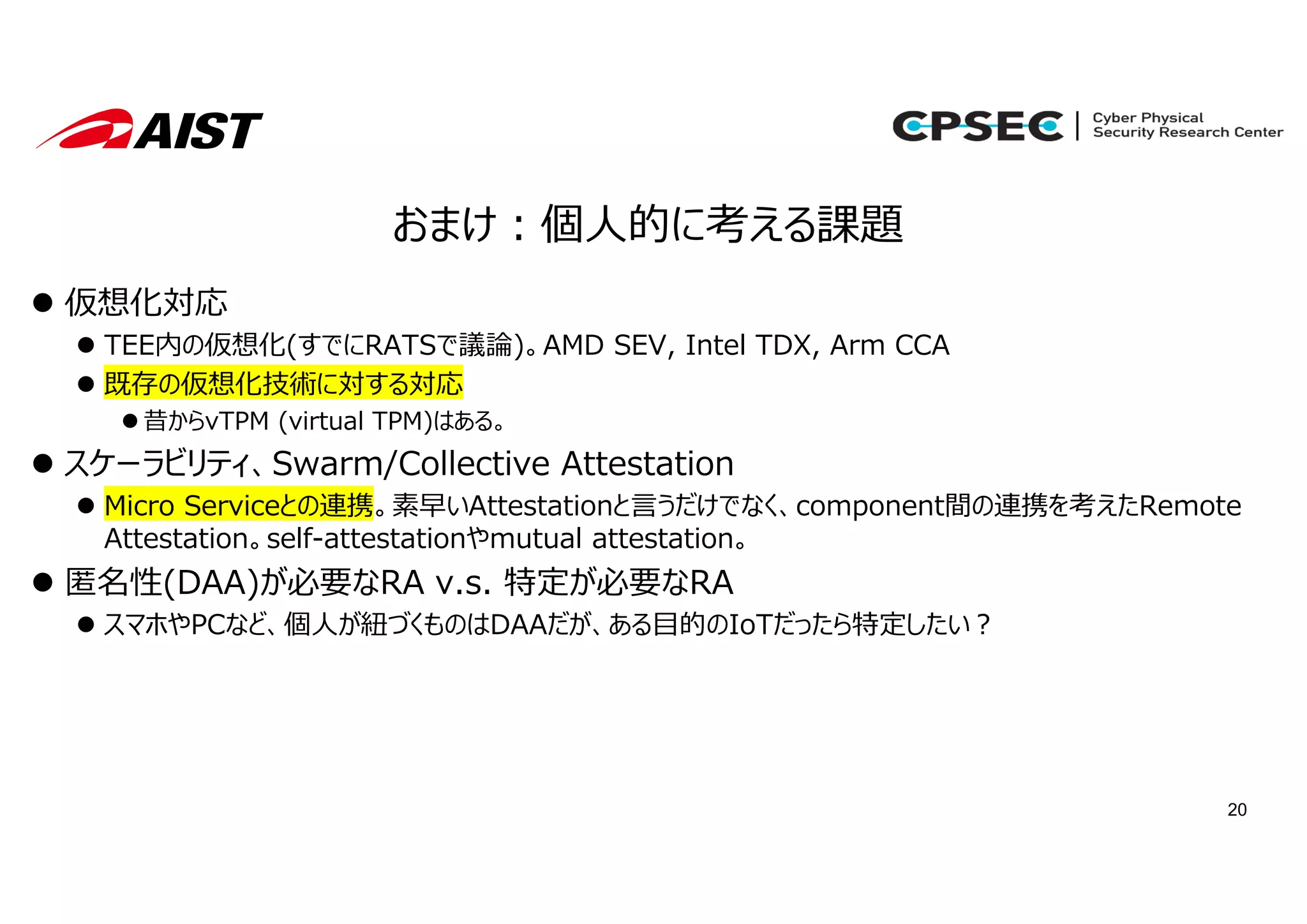

おまけ︓個⼈的に考える課題
 仮想化対応
 TEE内の仮想化(すでにRATSで議論)。AMD SEV, Intel TDX, Arm CCA
 既存の仮想化技術に対する対応
 昔からvTPM (virtual TPM)はある。
 スケーラビリティ、Swarm/Collective Attestation
 Micro Serviceとの連携。素早いAttestationと⾔うだけでなく、component間の連携を考えたRemote
Attestation。self-attestationやmutual attestation。
 匿名性(DAA)が必要なRA v.s. 特定が必要なRA
 スマホやPCなど、個⼈が紐づくものはDAAだが、ある⽬的のIoTだったら特定したい︖

21. 21
まとめ
 TEEP
 TEEとは
 TEEPアーキテクチャの説明
 RATS
 Remote Attestationとは
 RATS アーキテクチャの説明
 おまけ︓個⼈的に考えるRemote Attestationの⽅向性
