1. FlexPod Day 2016 Tokyo
シスコが実現する
アプリケーションとデータのための
ITリソースのサービス化
シスコシステムズ合同会社
システムズエンジニアリング
畝高 孝雄
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.

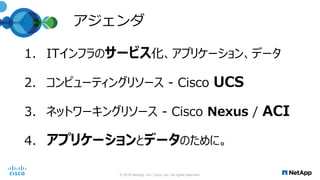

2. アジェンダ
1. ITインフラのサービス化、アプリケーション、データ
2. コンピューティングリソース - Cisco UCS
3. ネットワーキングリソース - Cisco Nexus / ACI
4. アプリケーションとデータのために。
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.

3. ITインフラのサービス化、アプリケーション、データ
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.

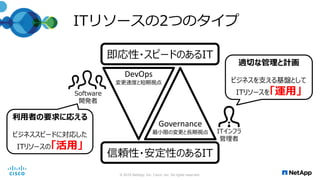

4. ITリソースの2つのタイプ
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.
信頼性・安定性のあるIT
即応性・スピードのあるIT
DevOps
変更速度と短期視点
Governance
最小限の変更と長期視点
Software
開発者
ITインフラ
管理者
利用者の要求に応える
ビジネススピードに対応した
ITリソースの「活用」
適切な管理と計画
ビジネスを支える基盤として
ITリソースを「運用」

5. ITリソースのサービス化
• 必要な時に、必要な対象に対して、必要な量のリソースを提供する
• 利用者側(ユーザ)：ユーザ、端末、接続方法、場所などで識別
• 提供者側(サーバ)：アプリケーション、データなどで識別
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.
本セッションで扱う「ITリソース」

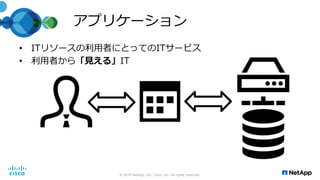

6. アプリケーション
• ITリソースの利用者にとってのITサービス
• 利用者から「見える」IT
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.

7. データ
• ITリソースの利用者にとっての価値＝必要としているもの
• 利用者がアプリケーションを使う理由
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.

8. コンピューティングリソース - Cisco UCS
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.

9. UCSは7歳になりました。
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.

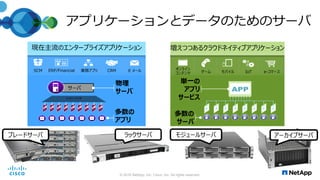

10. アプリケーションとデータのためのサーバ
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.
増えつつあるクラウドネイティブアプリケーション
多数の
サーバ
単一の
アプリ
サービス
オンライン
コンテンツ ゲーム モバイル IoT e-コマース
現在主流のエンタープライズアプリケーション
多数の
アプリ
サーバ
物理
サーバ
SCM ERP/Financial 業務アプリ CRM E メール
ハイパーバイザ
ラックサーバ モジュールサーバ アーカイブサーバブレードサーバ

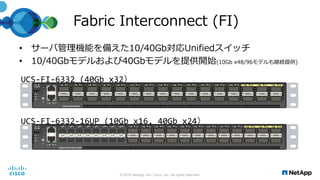

11. Fabric Interconnect (FI)
• サーバ管理機能を備えた10/40Gb対応Unifiedスイッチ
• 10/40Gbモデルおよび40Gbモデルを提供開始(10Gb x48/96モデルも継続提供)
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.
CISCO UCS-FI-6332
ENV
LS
STS
BCN
1
2
3
4
L1 L2
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 31 3229 3027 28
UCS-FI-6332 (40Gb x32）
CISCO UCS-FI-6332-16UP
ENV
LS
STS
BCN
1
2
3
4
L1 L2
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 39 4037 3835 361 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
UCS-FI-6332-16UP (10Gb x16, 40Gb x24）

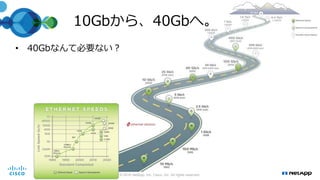

12. 10Gbから、40Gbへ。
• 40Gbなんて必要ない？
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.

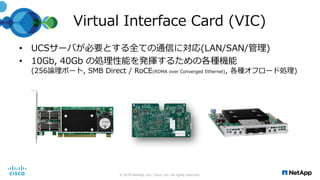

13. Virtual Interface Card (VIC)
• UCSサーバが必要とする全ての通信に対応(LAN/SAN/管理)
• 10Gb, 40Gb の処理性能を発揮するための各種機能
(256論理ポート, SMB Direct / RoCE(RDMA over Converged Ethernet), 各種オフロード処理)
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.

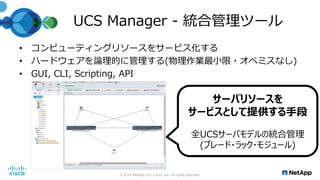

14. UCS Manager - 統合管理ツール
• コンピューティングリソースをサービス化する
• ハードウェアを論理的に管理する(物理作業最小限・オペミスなし)
• GUI, CLI, Scripting, API
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.
サーバリソースを
サービスとして提供する手段
全UCSサーバモデルの統合管理
(ブレード・ラック・モジュール)

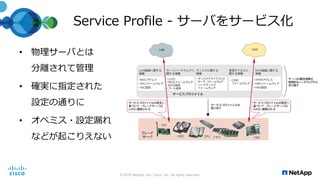

15. Service Profile - サーバをサービス化
• 物理サーバとは
分離されて管理
• 確実に指定された
設定の通りに
• オペミス・設定漏れ
などが起こりえない
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.

16. デモ① UCS Manager - HTML5 UI
1. HTML5版 管理UI 概要
2. ホストの画面操作
3. Service Profile (サーバ構成情報の分離管理)
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.

17. ネットワーキングリソース - Cisco Nexus / ACI
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.

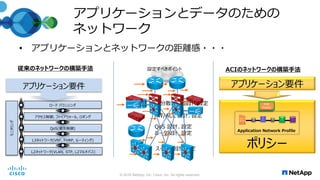

18. アプリケーションとデータのための
ネットワーク
• アプリケーションとネットワークの距離感・・・
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.
従来のネットワークの構築手法
QoS(優先制御)
L3ネットワーク(VRF, FHRP, ルーティング)
アプリケーション要件
アクセス制御, ファイアウォール, ロギング
モニタリング
ロード バランシング
L2ネットワーク(VLAN, STP, L2マルチパス)
スイッチ設計、設定
QoS 設計、設定
ルータ設計、設定
負荷分散装置 設計、設定
FW/ACL 設計、設定
設定すべきポイント
アプリケーション要件
ポリシー
L/B
E
P
G
A
P
P
EPG DB
F/W
L/B
E
P
G
W
E
B
Application Network Profile
NW
Profile
ACIのネットワークの構築手法

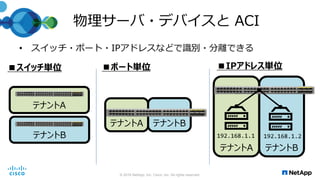

19. • スイッチ・ポート・IPアドレスなどで識別・分離できる
物理サーバ・デバイスと ACI
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.
テナントB
テナントA
■スイッチ単位
テナントA テナントB
■ポート単位
テナントA テナントB
192.168.1.1 192.168.1.2
■IPアドレス単位

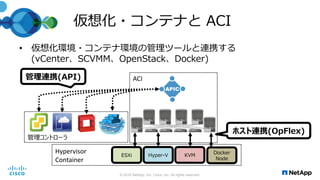

20. 仮想化・コンテナと ACI
• 仮想化環境・コンテナ環境の管理ツールと連携する
(vCenter、SCVMM、OpenStack、Docker)
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.
ESXi Hyper-V KVM
Hypervisor
Container
管理コントローラ
ACI管理連携(API)
ホスト連携(OpFlex)
Docker
Node

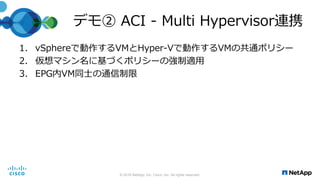

21. デモ② ACI - Multi Hypervisor連携
1. vSphereで動作するVMとHyper-Vで動作するVMの共通ポリシー
2. 仮想マシン名に基づくポリシーの強制適用
3. EPG内VM同士の通信制限
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.

22. アプリケーションとデータのために。
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.

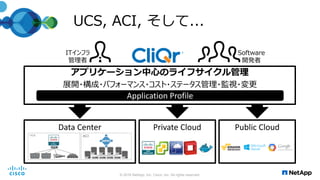

23. UCS, ACI, そして...
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.
Data Center Public CloudPrivate Cloud
Software
開発者
ITインフラ
管理者
アプリケーション中心のライフサイクル管理
Application Profile
展開・構成・パフォーマンス・コスト・ステータス管理・監視・変更

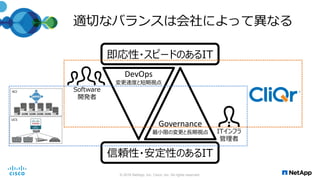

24. 適切なバランスは会社によって異なる
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.
信頼性・安定性のあるIT
即応性・スピードのあるIT
DevOps
変更速度と短期視点
Governance
最小限の変更と長期視点
Software
開発者
ITインフラ
管理者

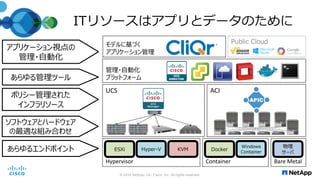

25. ITリソースはアプリとデータのために
© 2016 NetApp, Inc. Cisco, Inc. All rights reserved.
ACI
ESXi Hyper-V KVM
Hypervisor
Docker
Windows
Container
Container
物理
サーバ
Bare Metal
UCS
管理・自動化
プラットフォーム
あらゆるエンドポイント
ポリシー管理された
インフラリソース
あらゆる管理ツール
モデルに基づく
アプリケーション管理
アプリケーション視点の
管理・自動化
ソフトウェアとハードウェア
の最適な組み合わせ
Public Cloud

26. FlexPod Day 2016 Tokyo
ありがとうございました。
