Software Design誌にて、来月より6ヶ月連続で、 「(VMware x Kubernetes) はじめよう、おうちクラウド」 という連載が2021年10 月18日より開始されるため、 宣伝も兼ねて、DevOps meetup に登壇しました。

1. Confidential │ ©2021 VMware, Inc.
「おうちクラウド」が
今熱い！
VMware x Kubernetes
はじめよう、おうちクラウド
連載決定！特別企画
Hirotaka Sato (佐藤 寛貴)
Senior Cloud Native Architect / MAPBU
Sep 22, 2021
@hirotaka0426
hirosat

2. Confidential │ ©2021 VMware, Inc. 2
自己紹介
佐藤 寛貴（さとう ひろたか）
• VMware
• MAPBU (Modern Application Platform BU)
• K8sやコンテナの専門家集団の部署です
• VMwareは6社目です
• 2020年2月に入社しました
• 前職：Silicon Graphics→Square Enix→楽天
→LEOMO→Works Applications
• 趣味：おうちクラウド

3. Confidential │ ©2021 VMware, Inc. 3

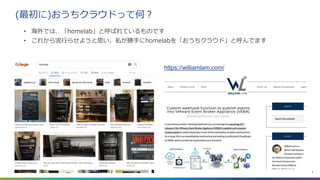

(最初に)おうちクラウドって何？
• 海外では、「homelab」と呼ばれているものです
• これから流行らせようと思い、私が勝手にhomelabを「おうちクラウド」と呼んでます
https://williamlam.com/

4. Confidential │ ©2021 VMware, Inc.

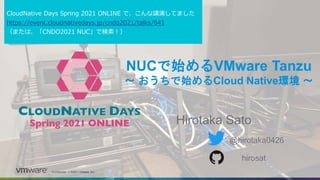

NUCで始めるVMware Tanzu
〜 おうちで始めるCloud Native環境 〜
Hirotaka Sato
@hirotaka0426
hirosat
CloudNative Days Spring 2021 ONLINE で、こんな講演してました
https://event.cloudnativedays.jp/cndo2021/talks/641
（または、「CNDO2021 NUC」で検索！）

5. Confidential │ ©2021 VMware, Inc. 5

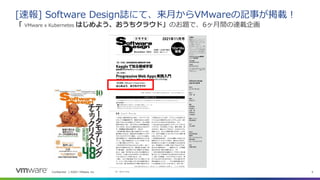

[速報] Software Design誌にて、来月からVMwareの記事が掲載！
「 VMware x Kubernetes はじめよう、おうちクラウド」のお題で、6ヶ月間の連載企画

6. Confidential │ ©2021 VMware, Inc. 6

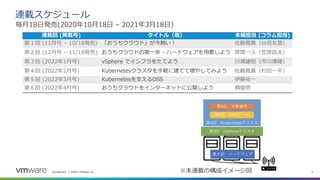

連載スケジュール
毎月18日発売(2020年10月18日 – 2021年3月18日)
連載回 (掲載号) タイトル（仮） 本編担当 (コラム担当)
第１回 (11月号 – 10/18発売) 「おうちクラウド」が今熱い！ 佐藤寛貴（谷垣友喜）
第２回 (12月号 – 11/18発売) おうちクラウドの第一歩 - ハードウェアを用意しよう 草間一人（笠原良太）
第３回 (2022年1月号) vSphere でインフラをたてよう 川満雄樹（市川博隆）
第４回 (2022年2月号) Kubernetesクラスタを手軽に建てて増やしてみよう 佐藤寛貴（村田一平）
第５回 (2022年3月号) Kubernetesを支えるOSS 伊藤裕一
第６回 (2022年4月号) おうちクラウドをインターネットに公開しよう 槙俊明
※本連載の構成イメージ図

7. Confidential │ ©2021 VMware, Inc. 7

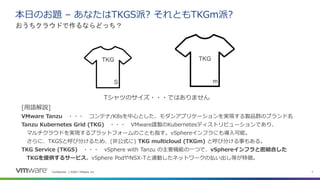

本日のお題 – あなたはTKGS派? それともTKGm派?
おうちクラウドで作るならどっち？
Tシャツのサイズ・・・ではありません
TKG TKG
S m
[用語解説]
VMware Tanzu ・・・ コンテナ/K8sを中心とした、モダンアプリケーションを実現する製品群のブランド名
Tanzu Kubernetes Grid (TKG) ・・・ VMware謹製のKubernetesディストリビューションであり、
マルチクラウドを実現するプラットフォームのことも指す。vSphereインフラにも導入可能。
さらに、TKGSと呼び分けるため、(非公式に) TKG multicloud (TKGm) と呼び分ける事もある。
TKG Service (TKGS) ・・・ vSphere with Tanzu の主要機能の一つで、vSphereインフラと密結合した
TKGを提供するサービス。vSphere PodやNSX-Tと連動したネットワークの払い出し等が特徴。

8. Confidential │ ©2021 VMware, Inc. 8

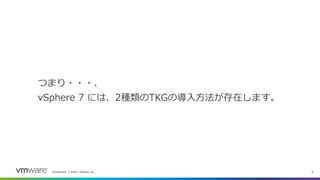

つまり・・・、
vSphere 7 には、2種類のTKGの導入方法が存在します。

9. Confidential │ ©2021 VMware, Inc.
8-9月: NUCをお試し
● まずは1台NUCとパーツを買ってみて、どんなことができるのか感触を掴む
9
[メモリ]
v-color DDR4 2666MHz SO-DIMM
64GB (32GB×2枚)
購入時の価格: 32,180
合計 : 95,197
サンワサプライ 電源コード(3Pin) 1m
購入時の価格: 567
[NUC]
INTEL BXNUC10I5FNH
CPU: i5-10210U (4core/8thread)
購入時の価格: 50,500
[SSD]
Crucial 1TB BX500 SATA3
購入時の価格: 11,950
[得られたリソース]
CPU: 2.1GHz x 8 thread
Mem: 64GB
Disk: 1TB
※CloudNativeDaysの資料より抜粋
ところで、おうちクラウドといえばNUCです
これを何台使えば、TKGmやTKGSを構築できるか評価していきます。

10. Confidential │ ©2021 VMware, Inc. 10

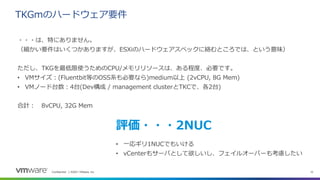

TKGmのハードウェア要件
・・・は、特にありません。
（細かい要件はいくつかありますが、ESXiのハードウェアスペックに絡むところでは、という意味）
ただし、TKGを最低限使うためのCPU/メモリリソースは、ある程度、必要です。
• VMサイズ：(Fluentbit等のOSS系も必要なら)medium以上 (2vCPU, 8G Mem)
• VMノード台数：4台(Dev構成 / management clusterとTKCで、各2台)
合計： 8vCPU, 32G Mem
評価・・・2NUC
• 一応ギリ1NUCでもいける
• vCenterもサーバとして欲しいし、フェイルオーバーも考慮したい

11. Confidential │ ©2021 VMware, Inc. 11

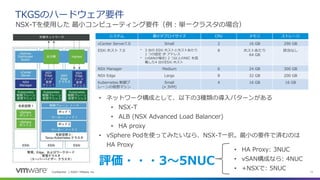

TKGSのハードウェア要件
NSX-Tを使用した 最小コンピューティング要件（例：単一クラスタの場合）
システム 最小デプロイサイズ CPU メモリ ストレージ
vCenter Server7.0 Small 2 16 GB 290 GB
ESXi ホスト 7.0 • 3 台の ESXi ホストとホストあたり
1 つの固定 IP アドレス
• (vSANの場合) 2 つ以上のNIC を搭
載した4 台のESXi ホスト
8 ホストあたり
64 GB
該当なし
NSX Manager Medium 6 24 GB 300 GB
NSX Edge Large 8 32 GB 200 GB
Kubernetes 制御プ
レーンの仮想マシン
Small
(x 3VM)
4 16 GB 16 GB
• ネットワーク構成として、以下の3種類の導入パターンがある
• NSX-T
• ALB (NSX Advanced Load Balancer)
• HA proxy
• vSphere Podを使ってみたいなら、NSX-T一択。最小の要件で済むのは
HA Proxy
評価・・・3〜5NUC
• HA Proxy: 3NUC
• vSAN構成なら: 4NUC
• +NSXで: 5NUC

12. Confidential │ ©2021 VMware, Inc. 12

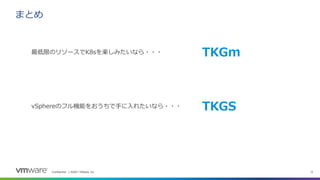

まとめ
最低限のリソースでK8sを楽しみたいなら・・・
vSphereのフル機能をおうちで手に入れたいなら・・・
TKGm
TKGS

13. Confidential │ ©2021 VMware, Inc. 13

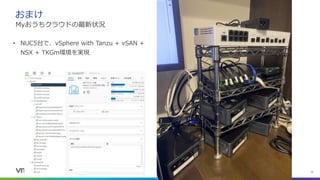

おまけ
Myおうちクラウドの最新状況
• NUC5台で、vSphere with Tanzu + vSAN +
NSX + TKGm環境を実現
