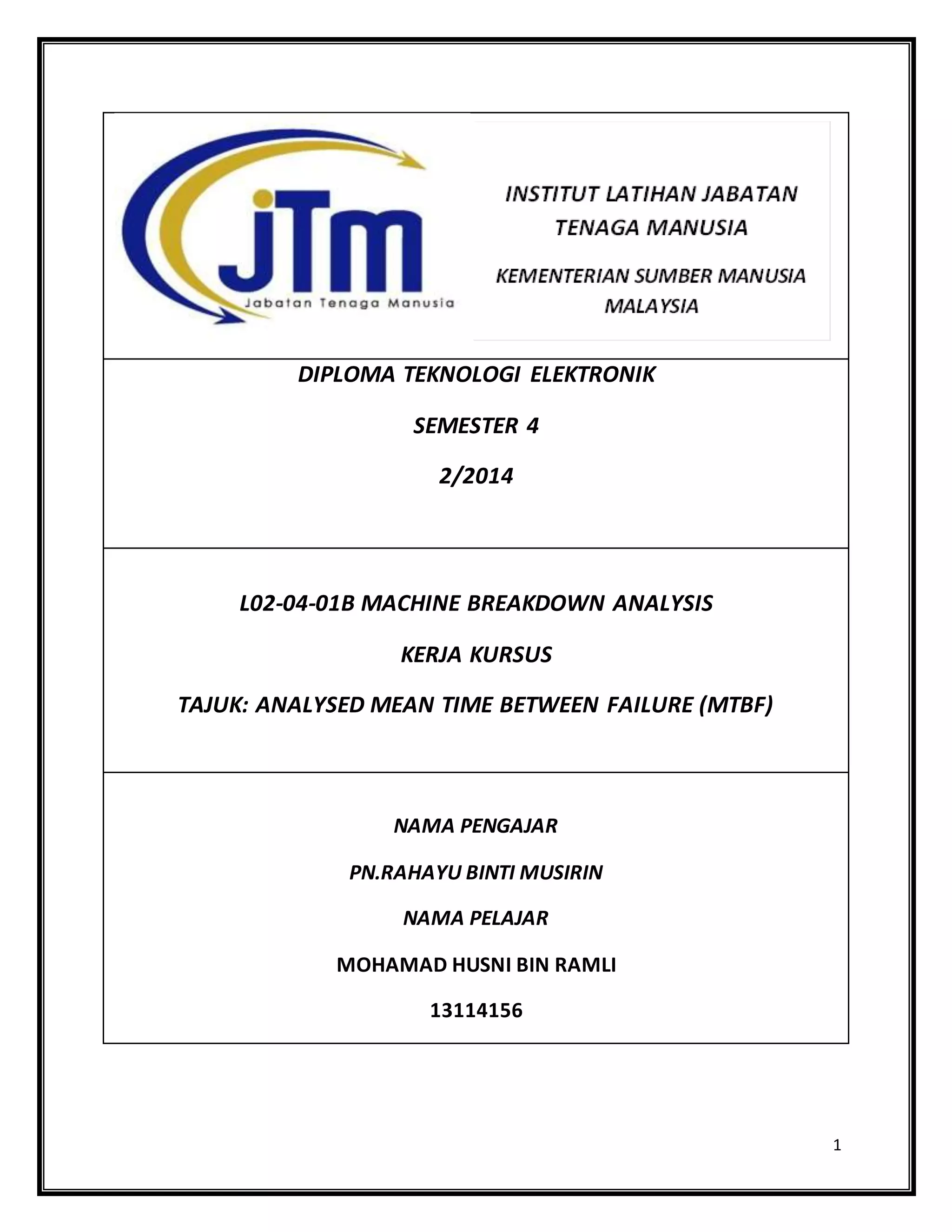

machine breakdown

1. 1
DIPLOMA TEKNOLOGI ELEKTRONIK
SEMESTER 4
2/2014
L02-04-01B MACHINE BREAKDOWN ANALYSIS
KERJA KURSUS
TAJUK: ANALYSED MEAN TIME BETWEEN FAILURE (MTBF)
NAMA PENGAJAR
PN.RAHAYU BINTI MUSIRIN
NAMA PELAJAR
MOHAMAD HUSNI BIN RAMLI
13114156

2. 2
ISI KANDUNGAN
BIL PEKARA M/SURAT
1 PENGENALAN MTBF 3
2 MESIN A 4
3 RUMUSAN DARI GRAF MESIN A 5
4 MESIN B 6
5 RUMUSAN DARI GRAF MESIN B 7
6 MESIN C 8
7 RUMUSAN DARI GRAF MESIN C 9
8 RUMUSAN 10

3. 3
PENGENALAN
ANALYSE MEAN TIME BETWEEN FAILURE (MTBF)
Analyse Mean Time Between Failure (MTBF) adalah satu kajian yang digunakan untuk
menentukan kebolehpecayaan sesuatu peralatan dalam keadaan ia beroperasi
contohnya,purata jam ia beroperasi tanpa kerosakan. Selain itu,MTBF juga boleh digunakan
sebagai objektif yang boleh diukur apabila membentuk produk baru.Output produk mungkin
menberikan sebagai indeks sesuatu produk atau kebolehpercayaan komponen dalam beberapa
langkah baru untuk memberi idea kepada pelangan atau pengguna.Sebelum mengira MTBF kita
perlu mengira jumlah masa mesin operasi.
Antara punca-punca MTBF menjadi rendah adalah kerana sistempenyelenggaraan yang sangat
lemah faktok ini akan mengakibatkan mesin atau jentera akan sering mengalami kerosakan.
Selain itu, kekurangan kemahiran dalam bidang penyelenggaraan juga merupakan factor utama
yang sering mengakibatkan mesin gagal berfungsi. MTBF sangat diperlukan apabila misalnya
kerap berlaku kerosakan pada peralatan atau mesin dan juga apabila tidak dapat mengenalpasti
tindakan pembetulan.
Masa mesin operasi =24 jam x 6 hari 60 minit
=8640
Formula yang digunakan untuk mengira MTBF :
MTBF= (Jumlah masa operasi )
Jumlah kegagalan

4. 4
MESIN A
BIL.MINGGU JUMLAH MASA
OPERASI (JAM)
JUMLAH
KEGAGALAN
PENGIRAAN JUMLAH
MINGGU 1 24 13 24(JAM) X 6 MINGGU X 60 MIN
13
664
MINGGU 2 24 13 24(JAM) X 6 MINGGU X 60 MIN
13
664
MINGGU 3 24 13 24(JAM) X 6 MINGGU X 60 MIN
13
664
MINGGU 4 24 8 24(JAM) X 6 MINGGU X 60 MIN
8
1080
MINGGU 5 24 6 24(JAM) X 6 MINGGU X 60 MIN
6
1440
MINGGU 6 24 10 24(JAM) X 6 MINGGU X 60 MIN
10
864
MINGGU 7 24 10 24(JAM) X 6 MINGGU X 60 MIN
10
864
0
200
400
600
800
1000
1200
1400
1600
MINGGU
1
MINGGU
2
MINGGU
3
MINGGU
4
MINGGU
5
MINGGU
6
MINGGU
7
NILAI MTBF
MINGGU
MTBF

5. 5
RUMUSAN DARI GRAF MESIN A
Mesin A telah menunjukan nilai MTBF yang sekata pada minggu petama hingga minggu
ke 3. Walaubagai manapun nilai MTBF telah mula meningkat pada minggu yang ke 4 hingga
minggu ke 5 yang berkemungkinan dari mesin A telah mengalami masalah kerosakan yang
teruk serta memerlukan kepakaran juruteknik yang tinggi untuk membaik pulih mesin tersebut.
Namun pada minggu ke 6 dan ke 7 nilai MTBF mula menurun kembali dan sekata sehingga
minggu ke 7
PENAMBAHBAIKAN
Setiap mesin haruslah mempunyai Standard Operating Prosedur (SOP) yang lengkap bagi
memudahkan penggunaan mesin tersebut agar mesin digunakan dengan cara yang betul serta
selamat untuk pekerja mengendalikannya. Hal ini amat penting kerana bagi memanjangkan
jangka hayat mesin tersebut dari mengalami kerosakan yang serius serta akan merugikan
syarikat kerana terpaksa menanggung kos penyelenggaraan yang tinggi. Selain itu, para pekerja
penyelenggaraan perlu diberikan latihan yang secukupnya supaya mereka lebih proaktif
terhadap setiap kerosakan yang berlaku pada mesin. Disamping itu, pada kerja operator juga
perlu diberikan pendedahan tentang melakukan pembaik pulih pada kerosakan yang tidak
serius bagi menjimatkan masa penyelenggaraan.

6. 6
MESIN B
BIL.MINGGU JUMLAH MASA
OPERASI (JAM)
JUMLAH
KEGAGALAN
PENGIRAAN JUMLAH
MINGGU 1 24 16 24(JAM) X 6 MINGGU X 60 MIN
16
540
MINGGU 2 24 17 24(JAM) X 6 MINGGU X 60 MIN
17
508
MINGGU 3 24 12 24(JAM) X 6 MINGGU X 60 MIN
12
720
MINGGU 4 24 14 24(JAM) X 6 MINGGU X 60 MIN
14
617
MINGGU 5 24 13 24(JAM) X 6 MINGGU X 60 MIN
13
664
MINGGU 6 24 14 24(JAM) X 6 MINGGU X 60 MIN
14
617
MINGGU 7 24 14 24(JAM) X 6 MINGGU X 60 MIN
14
617
0
100
200
300
400
500
600
700
800
MINGGU 1 MINGGU 2 MINGGU 3 MINGGU 4 MINGGU 5 MINGGU 6MINGGU 7
NILAI MTBF
MTBF
MINGGU

7. 7
RUMUSAN DARI GRAF MESIN B
Mesin B telah menunjukan nilai MTBF yang agak sekata cuma pada
minggu yang ke 3 kerosakan pada mesin B agak serius dan memerlukan
penyelenggaraan yang menyeluruh terhadapnya. Kerosakan itu berpunca
daripada tidak mengamalkan penyelenggaraan berjadualdan mesin tdak dijaga
dengan rapi. Iniamat memudahkan kerosakan berlaku pada mesin tersebut serta
dapat memendekkan jangka hayat mesin tersebut. Namun selpas minggu yang ke
3 mesin dapat beroperasisepaertibiasa tetapi tetap memerlukan
penyerlenggaraan.
PENAMBAHBAIKAN
Setiap mesin haruslah mempunyai Standard Operating Prosedur (SOP) yang lengkap bagi
memudahkan penggunaan mesin tersebut agar mesin digunakan dengan cara yang betul serta
selamat untuk pekerja mengendalikannya. Hal ini amat penting kerana bagi memanjangkan
jangka hayat mesin tersebut dari mengalami kerosakan yang serius serta akan merugikan
syarikat kerana terpaksa menanggung kos penyelenggaraan yang tinggi. Selain itu, para pekerja
penyelenggaraan perlu diberikan latihan yang secukupnya supaya mereka lebih proaktif
terhadap setiap kerosakan yang berlaku pada mesin. Disamping itu, pada kerja operator juga
perlu diberikan pendedahan tentang melakukan pembaik pulih pada kerosakan yang tidak
serius bagi menjimatkan masa penyelenggaraan.

8. 8
MESIN C
BIL.MINGGU JUMLAH MASA
OPERASI (JAM)
JUMLAH
KEGAGALAN
PENGIRAAN JUMLAH
MINGGU 1 24 16 24(JAM) X 6 MINGGU X 60 MIN
16
540
MINGGU 2 24 18 24(JAM) X 6 MINGGU X 60 MIN
18
480
MINGGU 3 24 12 24(JAM) X 6 MINGGU X 60 MIN
12
720
MINGGU 4 24 12 24(JAM) X 6 MINGGU X 60 MIN
12
720
MINGGU 5 24 11 24(JAM) X 6 MINGGU X 60 MIN
11
785
MINGGU 6 24 12 24(JAM) X 6 MINGGU X 60 MIN
12
720
MINGGU 7 24 9 24(JAM) X 6 MINGGU X 60 MIN
9
960
0
200
400
600
800
1000
1200
MINGGU 1 MINGGU 2 MINGGU 3 MINGGU 4 MINGGU 5 MINGGU 6 MINGGU 7
NILAI MTBF
MTBF
MINGGU

9. 9
RUMUSAN DARI GRAF MESIN C
Mesin c telah memcatatkan bacaan nilai MTBF yang agak stabil bermula dari minggu
pertama sehingga minggu ke 6. Hal ini berlaku kerana mesin C sentiasa di lakukan
penyelenggraan berjadual tetapi ada juga kerosakan pada mesin ini akibat daripada
penggunaannya dalam tempoh bekerja yang panjang telah membuatnya mengalami kerosakan
serius pada minggu ke 7 yang terpaksa mengam bil masa yang agak lama untuk memebaikinya
kerana kekeurangan tenaga mahir dalam bidang penyelenggaraan serta kurang peka dengan
tahap kerosakan pada mesin. Walau bagaimanapun kerosan itu telah dapat dibaiki walaupun
masa yang diambil begitu lama.
PENAMBAHBAIKAN
Setiap mesin haruslah mempunyai Standard Operating Prosedur (SOP) yang lengkap bagi
memudahkan penggunaan mesin tersebut agar mesin digunakan dengan cara yang betul serta
selamat untuk pekerja mengendalikannya. Hal ini amat penting kerana bagi memanjangkan
jangka hayat mesin tersebut dari mengalami kerosakan yang serius serta akan merugikan
syarikat kerana terpaksa menanggung kos penyelenggaraan yang tinggi. Selain itu, para pekerja
penyelenggaraan perlu diberikan latihan yang secukupnya supaya mereka lebih proaktif
terhadap setiap kerosakan yang berlaku pada mesin. Disamping itu, pada kerja operator juga
perlu diberikan pendedahan tentang melakukan pembaik pulih pada kerosakan yang tidak
serius bagi menjimatkan masa penyelenggaraan.

10. 10
KESIMPULAN
Secara keseluruhannya MTBF amatlah penting untuk mengetahui jumlah masa yang
diambi bagi membaikpulih peralatan atau mesin yang rosak. Selain dapat membantu
meningkatkan produktiviti pengeluaran produk supaya dapat memenuhi kepiawaian yang telah
ditetapkan disamping dapat memenuhi kehendak pelanggan. Disamping itu, dapat
mengurangkan berlakunya resiko berlakunya kemalangan ditempat kerja dengan adanya
kesedaran untuk membaik pulih serta melaksanakan penyelenggaraan secara sistematik
mengikut jadual yang telah ditetapkan. Ini semua dapat menjamin keharmonian tempat kerja
sekali gus dapat meningkatkan pendapatan syarikat serta mampu menaikan nama syarikat.
