- 1. 演習１： foamyHexMesh と cfMeshによるメッシュ作成演習 DEXCS for OpenFOAM の標準チュートリアルケース（フォント周 りの流れ解析）を、foamyHexMesh とcfMeshでメッシュ作成、計算 する演習を行います。 2013/8/16 第33回オープンCAE勉強会＠岐阜 夏合宿 オープンCAEコンサルタント OCSE^2 代表 野村悦治

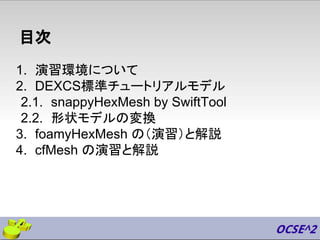

- 2. 目次 1. 演習環境について 2. DEXCS標準チュートリアルモデル 2.1.snappyHexMesh by SwiftTool 2.2. 形状モデルの変換 3. foamyHexMesh の（演習）と解説 4. cfMesh の演習と解説

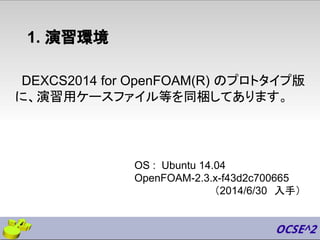

- 3. 1. 演習環境 DEXCS2014 forOpenFOAM(R) のプロトタイプ版 に、演習用ケースファイル等を同梱してあります。 OS : Ubuntu 14.04 OpenFOAM-2.3.x-f43d2c700665 （2014/6/30 入手）

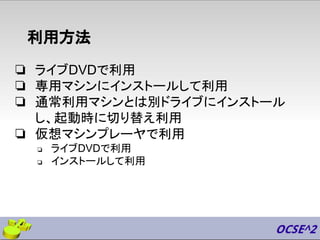

- 4. 利用方法 ❏ ライブDVDで利用 ❏ 専用マシンにインストールして利用 ❏通常利用マシンとは別ドライブにインストール し、起動時に切り替え利用 ❏ 仮想マシンプレーヤで利用 ❏ ライブDVDで利用 ❏ インストールして利用

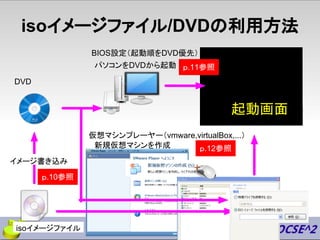

- 5.
- 6.

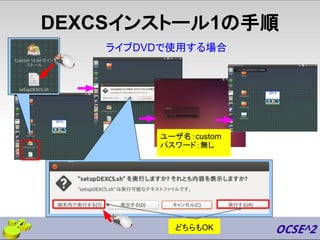

- 7.
- 8.

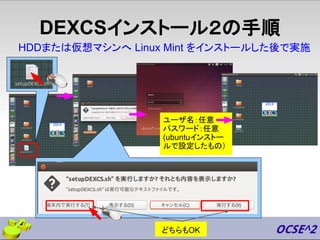

- 9. DEXCSインストール２の手順 HDDまたは仮想マシンへ Linux Mintをインストールした後で実施 ユーザ名：任意 パスワード：任意 (ubuntuインストー ルで設定したもの） どちらもOK

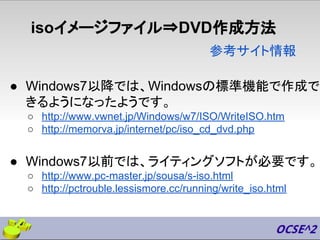

- 10. isoイメージファイル⇒DVD作成方法 ● Windows7以降では、Windowsの標準機能で作成で きるようになったようです。 ○ http://www.vwnet.jp/Windows/w7/ISO/WriteISO.htm ○http://memorva.jp/internet/pc/iso_cd_dvd.php ● Windows7以前では、ライティングソフトが必要です。 ○ http://www.pc-master.jp/sousa/s-iso.html ○ http://pctrouble.lessismore.cc/running/write_iso.html 参考サイト情報
- 11. 起動ドライブの変更方法 ● BIOS設定⇒起動優先順位を変更 PC電源をオンした直後、F2キーかDeleteキー（機種によって異なる）を押すとBIOS設 定メニューが出るので、そのBootメニューから起動優先順位を変更する ● http://pctrouble.lessismore.cc/boot/bios_setup.html ●http://www.pc-master.jp/jisaku/boot.html ● 起動時のドライブ変更メニューを使用 PC電源をオンした直後、F11かF12キー（機種によって異なる）を押すと、起動ドライブ 選択メニューが出るので、そこで選択変更する。 ● http://dynabook.com/assistpc/faq/pcdata/004035.htm 参考サイト情報

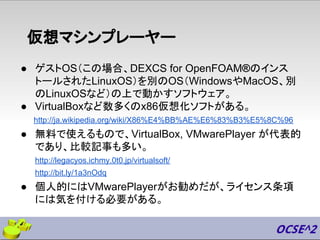

- 12. 仮想マシンプレーヤー ● ゲストOS（この場合、DEXCS forOpenFOAM®のインス トールされたLinuxOS）を別のOS（WindowsやMacOS、別 のLinuxOSなど）の上で動かすソフトウェア。 ● VirtualBoxなど数多くのx86仮想化ソフトがある。 http://ja.wikipedia.org/wiki/X86%E4%BB%AE%E6%83%B3%E5%8C%96 ● 無料で使えるもので、VirtualBox, VMwarePlayer が代表的 であり、比較記事も多い。 http://legacyos.ichmy.0t0.jp/virtualsoft/ http://bit.ly/1a3nOdq ● 個人的にはVMwarePlayerがお勧めだが、ライセンス条項 には気を付ける必要がある。
- 13. DEXCS2014 搭載コンポーネントの概要 OF-2.3.X 起動用端末 TreeFoam-2.22 ParaView-4.1.0 HelyxOS2.1.1 演習2 ケースファイル 演習1 ケースファイル FreeCAD-0.14 Blender-2.71 + Swift Tools OpenMDAO-0.9.7

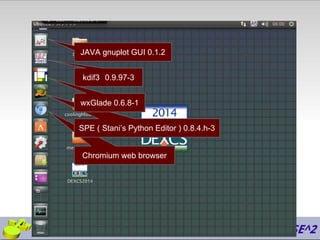

- 14. Chromium web browser SPE( Stani’s Python Editor ) 0.8.4.h-3 JAVA gnuplot GUI 0.1.2 kdif3 0.9.97-3 wxGlade 0.6.8-1

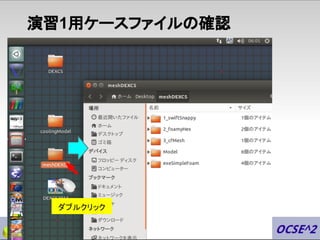

- 15.

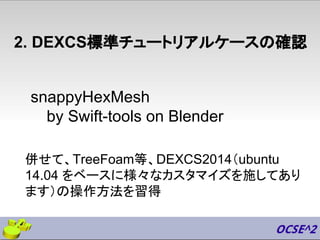

- 16. snappyHexMesh by Swift-tools onBlender 2. DEXCS標準チュートリアルケースの確認 併せて、TreeFoam等、DEXCS2014（ubuntu 14.04 をベースに様々なカスタマイズを施してあり ます）の操作方法を習得
- 17.

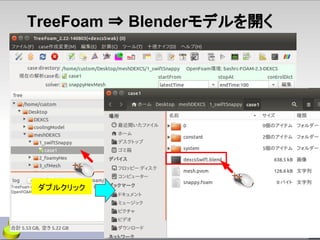

- 18.
- 19.

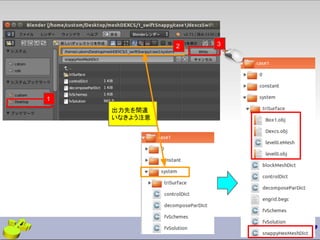

- 20.

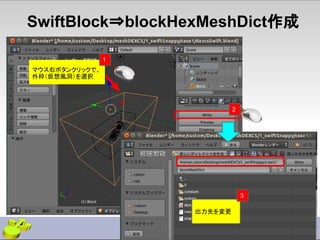

- 21.

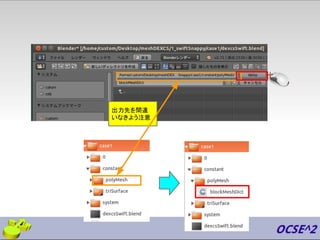

- 22.

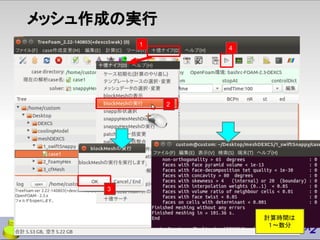

- 23.

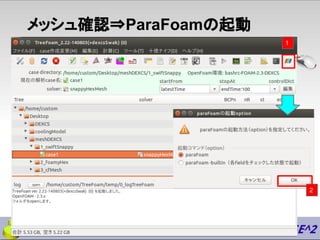

- 24.

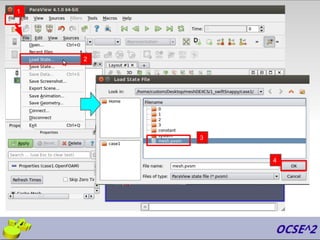

- 25.

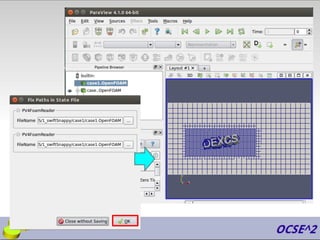

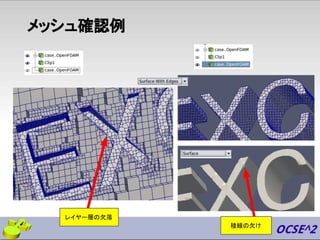

- 27.
- 28.
- 29.

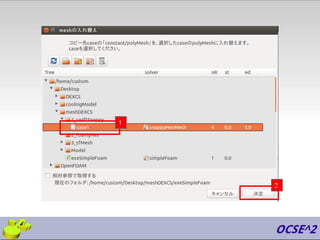

- 30.

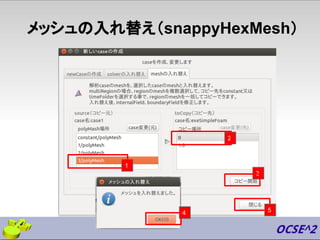

- 31.

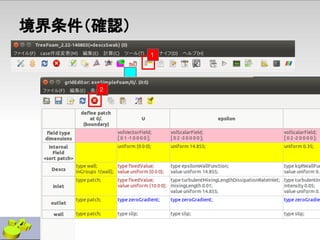

- 32.

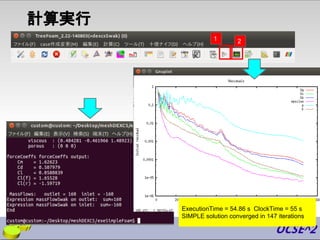

- 33. 計算実行 1 2 ExecutionTime =54.86 s ClockTime = 55 s SIMPLE solution converged in 147 iterations
- 34.
- 35.
- 36.

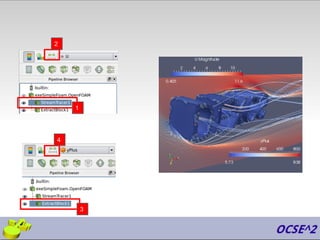

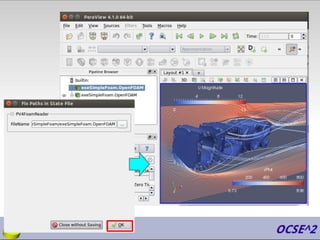

- 38.

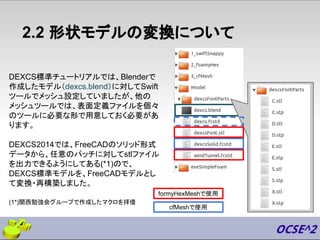

- 39.

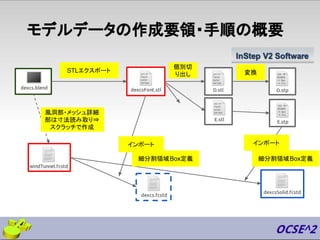

- 40.
- 41.

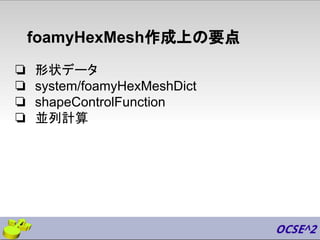

- 42. foamyHexMesh作成上の要点 ❏ 形状データ ❏ system/foamyHexMeshDict ❏shapeControlFunction ❏ 並列計算
- 43. ❏ ポリゴン形式（.stl または.obj） ❏ 分割レベルを区別したい面毎に用意 （全体として閉じた領域になっていること） ❏ 表面の法線方向を考慮する必要有り 形状データ NG OK

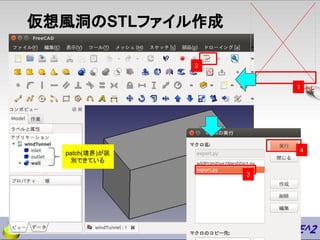

- 44.

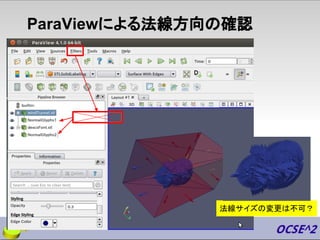

- 45.

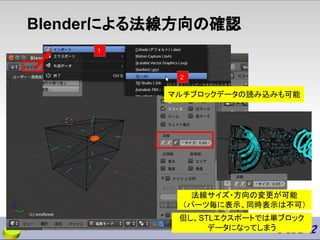

- 46.

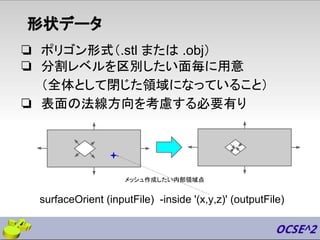

- 47. ❏ ポリゴン形式（.stl または.obj） ❏ 分割レベルを区別したい面毎に用意 （全体として閉じた領域になっていること） ❏ 表面の法線方向を考慮する必要有り 形状データ surfaceOrient (inputFile) -inside '(x,y,z)' (outputFile) メッシュ作成したい内部領域点

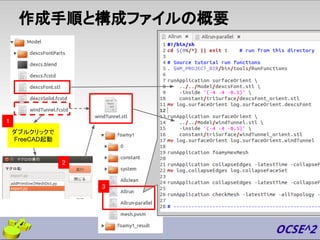

- 48.
- 49.
- 50.

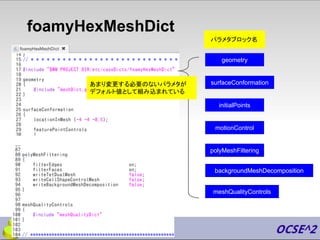

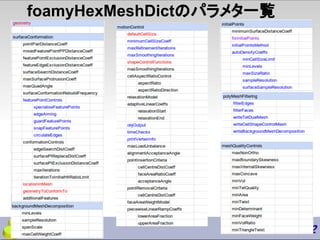

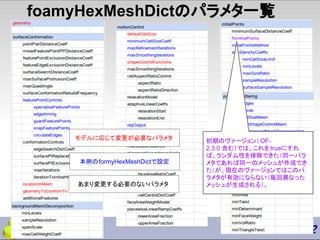

- 51. foamyHexMeshDictのパラメタ一覧 あまり変更する必要のないパラメタ 本例のformyHexMeshDictで設定 モデルに応じて変更が必要なパラメタ 初期のヴァージョン（ OF- 2.3.0含む）では、これをtrueにすれ ば、ランダム性を排除できた（同一パラ メタであれば同一のメッシュが作成でき た）が、現在のヴァージョンではこのパ ラメタが有効にならない（毎回異なった メッシュが生成される）。

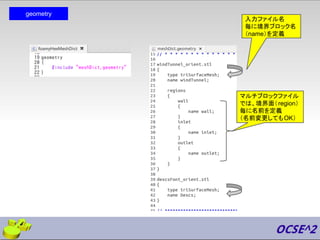

- 52.

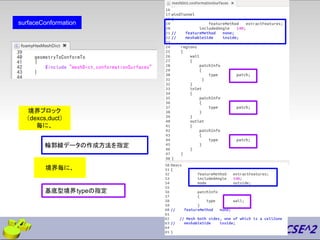

- 53.

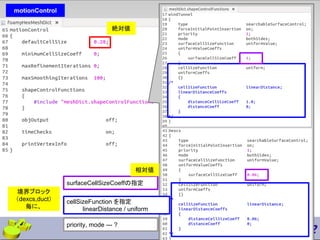

- 54. motionControl surfaceCellSizeCoeffの指定 境界ブロック （dexcs,duct） 毎に、 cellSizeFunction を指定 linearDistance /uniform priority, mode --- ? 絶対値 相対値

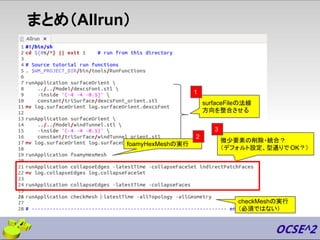

- 55.

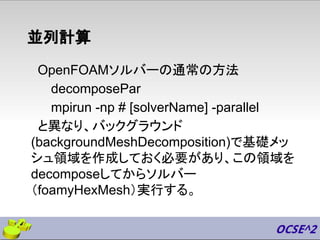

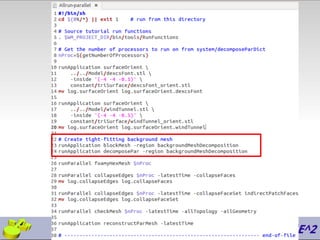

- 56. 並列計算 OpenFOAMソルバーの通常の方法 decomposePar mpirun -np #[solverName] -parallel と異なり、バックグラウンド (backgroundMeshDecomposition)で基礎メッ シュ領域を作成しておく必要があり、この領域を decomposeしてからソルバー （foamyHexMesh）実行する。

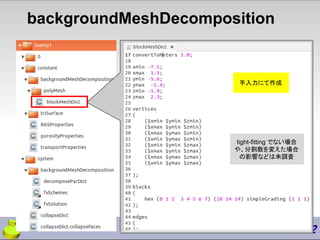

- 58.

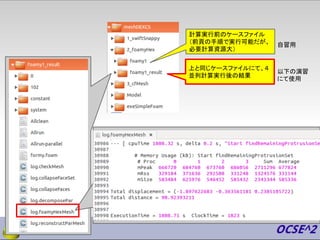

- 59.
- 60.

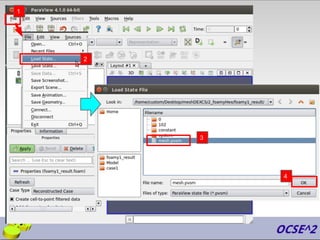

- 61.

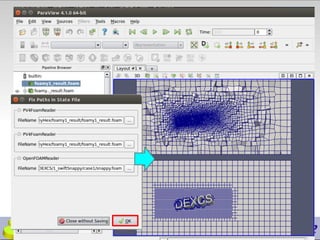

- 63.
- 64.
- 65.

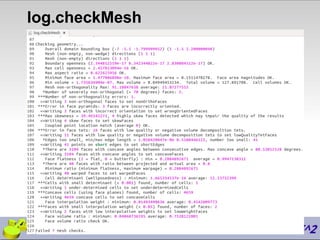

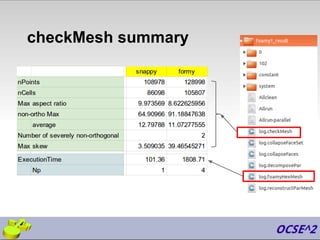

- 66.
- 67.

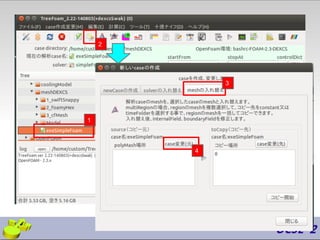

- 68.

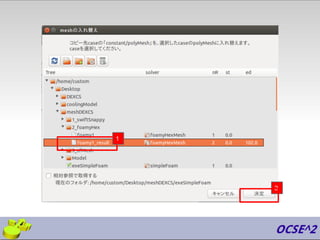

- 69.

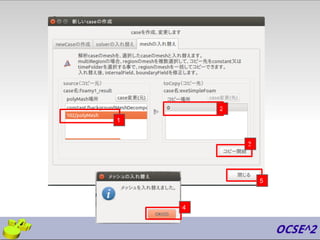

- 70.

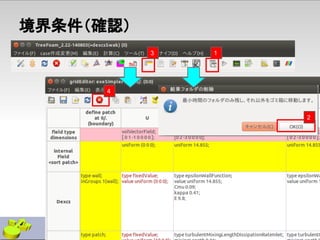

- 71.

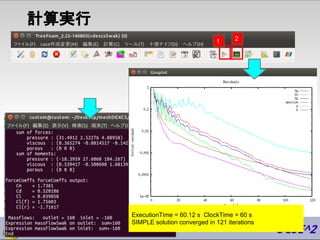

- 72. 計算実行 ExecutionTime = 60.12s ClockTime = 60 s SIMPLE solution converged in 121 iterations 1 2
- 73.
- 74.

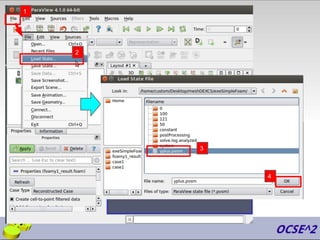

- 75.

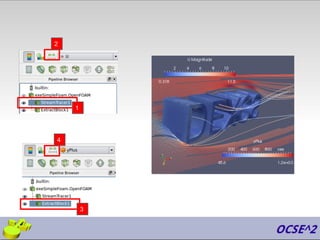

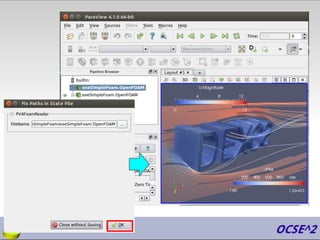

- 77.
- 78.
- 79.

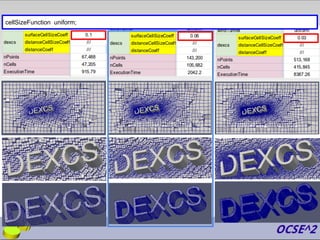

- 80.

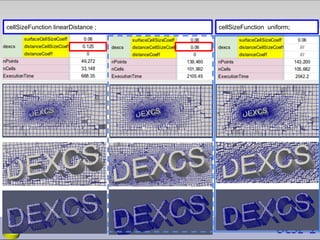

- 81. cellSizeFunction linearDistance ;cellSizeFunction uniform;
- 82.
- 83.
- 84.

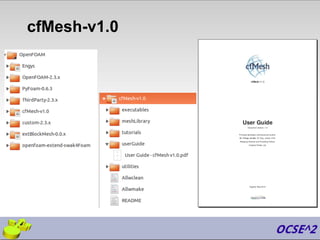

- 85.
- 86.

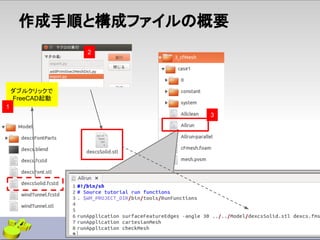

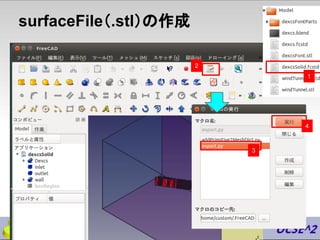

- 87.

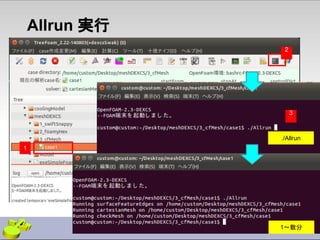

- 88.

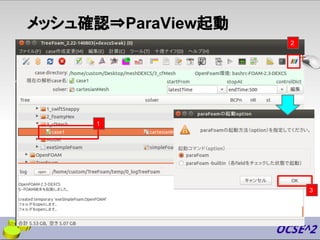

- 89.

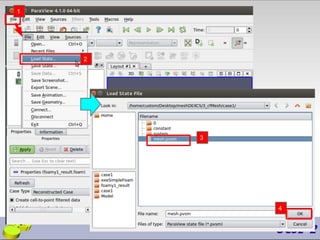

- 90.

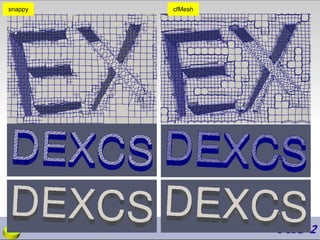

- 92.

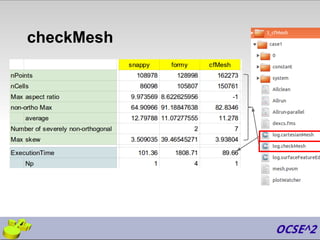

- 93.

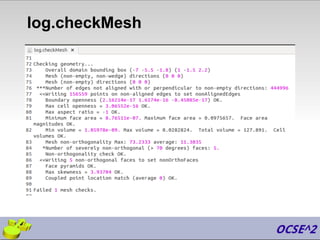

- 94.

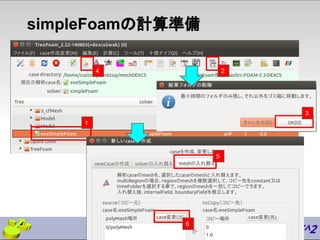

- 95.

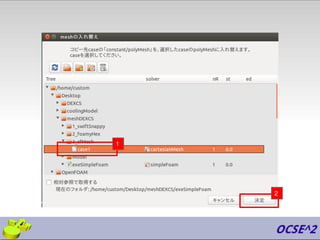

- 96.

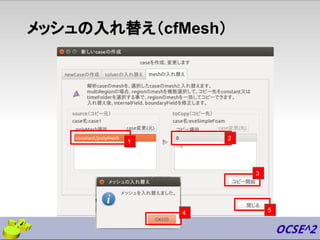

- 97.
- 98.

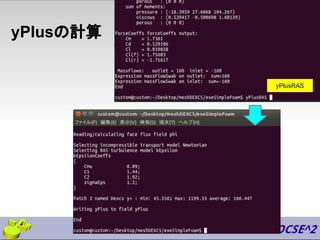

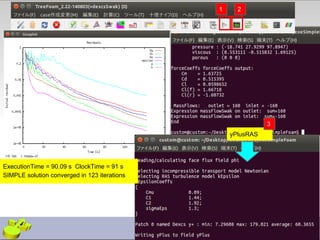

- 99. 1 2 ExecutionTime =90.09 s ClockTime = 91 s SIMPLE solution converged in 123 iterations yPlusRAS 3

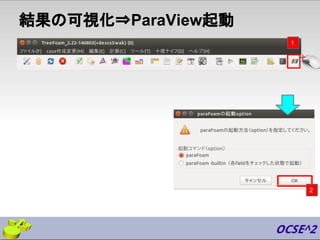

- 100.

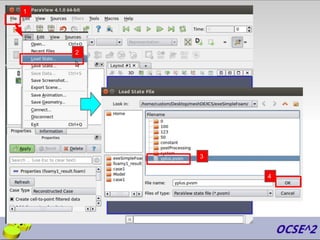

- 101.

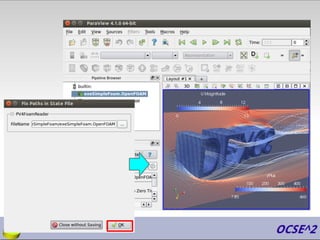

- 103.
- 104.

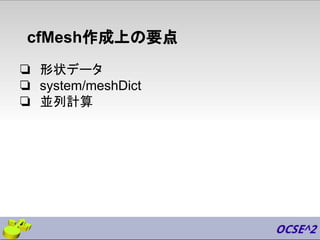

- 105.

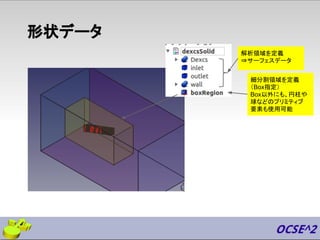

- 106.
- 107.

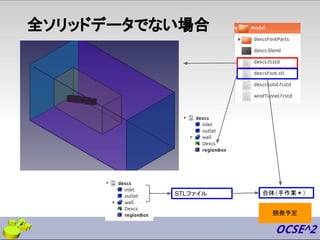

- 108.

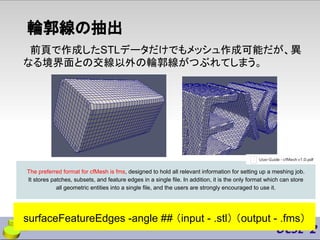

- 109. 輪郭線の抽出 前頁で作成したSTLデータだけでもメッシュ作成可能だが、異 なる境界面との交線以外の輪郭線がつぶれてしまう。 surfaceFeatureEdges -angle ##（input - .stl） （output - .fms） The preferred format for cfMesh is fms, designed to hold all relevant information for setting up a meshing job. It stores patches, subsets, and feature edges in a single file. In addition, it is the only format which can store all geometric entities into a single file, and the users are strongly encouraged to use it.
- 110.

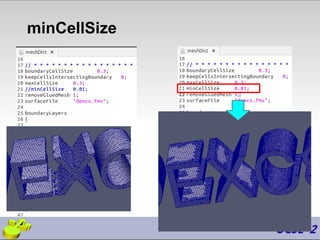

- 111.
- 112.

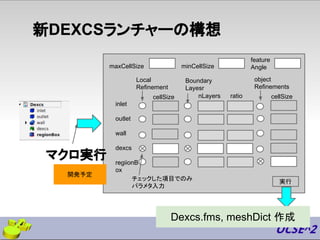

- 113.

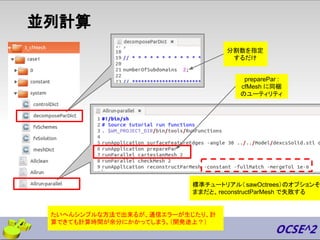

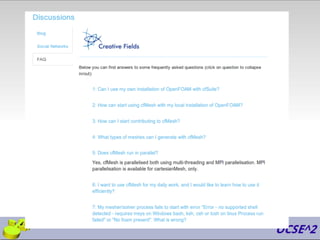

- 114. 並列計算 preparePar : cfMesh に同梱 のユーティリティ たいへんシンプルな方法で出来るが、通信エラーが生じたり、計 算できても計算時間が余分にかかってしまう。（開発途上？） 標準チュートリアル（sawOctrees）のオプションそ ままだと、reconstructParMesh で失敗する 分割数を指定 するだけ
