本章節主要介紹程式流程控制，涵蓋條件比較、無條件跳躍、迴圈指令及選擇結構的使用，並透過範例展示如何在組合語言中實現這些控制結構。例子包括有號數和無號數的比較、無條件和條件跳躍、迴圈的建立及單選和二選一的 if 結構。每個例子都提供了具體的組合語言程式碼，幫助讀者理解其應用。

1. CHAP T ER 05
《 程式流程控制 比較兩個整數 》
下列四個例題中，例一及例二是對於有號數的比較，例三及例四是對於無號數
的比較。
【例一】
CMP RAX, 0 ; 暫存器 RAX 內含值與 0 比較
JL L2 ; 當 RAX 小於 0 時跳躍至 L2
; 當 RAX>=0 時所執行的指令
L2:
【例二】
MOV RAX, [total] ; 將 total 內含值拷貝至 RAX
CMP RAX, 0 ; 暫存器 RAX 內含值與 0 比較
JGE L3 ; 當 RAX 大於或等於 0 時跳躍至 L3
; 當 total<0 時所執行的指令
L3:
【例三】
CMP DL, 'K' ; 暫存器 DL 內含值與 'K' 比較
JB L4 ; 當 DL 低於 'K' 時跳躍至 L4
; 當 RAX 高於或等於 0 時所執行的指令
L4:
【例四】
CMP DL, '0' ; 暫存器 DL 內含值與 '0' 比較
JAE L5 ; 當 RAX 高於或等於 0 時跳躍至 L5
; 當 DL 低於 '0' 時所執行的指令
L5:
89

2. 64 位元組合語言
5.5 無條件跳躍指令 JMP
無條件跳躍指令 JMP 與條件無關，它跳至指定的標籤後從該標籤位址處繼續
往下執行。它的格式如下：
JMP label
單純的使用 JMP label 產生的機器碼 E9 後面的運算元佔一個雙字組，因此
跳躍的範圍可至三十二位元的最大距離，屬於短程跳躍。若產生的機器碼 FF 後面
的運算元佔一個四字組，因此跳躍的範圍可至六十四位元的最大距離。
無條件跳躍指令 JMP 用於下列兩種狀況：
1. 往前跳過一些您不想執行或不能執行的指令。
2. 往回跳躍構成一個迴圈。
5.6 迴圈指令 LOOP
一個迴圈是指一系列的指令重複執行指定的次數。LOOP 指令建立一個迴圈，
該迴圈的指令重複執行指定的次數。例如有一個資料表，包含十個數值，想將每一
個數值累積至變數 sum 中，那就要重複執行累積的計算十次。
LOOP 指令的格式如下：
LOOP label
就像條件跳躍指令一樣，label 的範圍必須在 128 個位元組之內。
LOOP 指令使用 RCX 暫存器當迴圈的計數器，開始時存放迴圈重複執行的次
數，每執行迴圈一次 RCX 的值就自動遞減一，然後測試 RCX 的值是否為零，若
不為零則繼續下一次的迴圈，如此重複執行，一直到 RCX 的值遞減至零時為止，
LOOP 的流程圖如下圖所示。
90

3. CHAP T ER 05
《 程式流程控制 迴圈指令 LOOP 》
圖 5.3 LOOP 迴圈流程圖
在上圖 LOOP 迴圈流程圖中，流程圖「區塊 1」中的回圈次數要設定，流程
圖「區塊 2」是您要重複執行的指令，當然也要設定。流程圖「區塊 3」及「區塊
4」則隱藏在 LOOP 指令中，它會自動執行，就不用掛慮了。這個流程圖寫成組合
語言的程式如下：
MOV RCX, 10 ; 流程圖區塊 1
label:
; 您要重複執行的指令 ; 流程圖區塊 2
LOOP label ; 流程圖區塊 3 及 4
程式 sum.asm 中首先宣告一個 table 陣列變數，它的內含值分別為 1 至 19
的奇數，每一個奇數均存於一個四字組裡。宣告變數 sum，要存放 table 中每一
個元素值的總和。設定迴圈次數 RCX=10，因為 table 中共有十個元素因此設為
10。
label:
ADD RAX, [RSI+table] ;RAX=RAX+(table 第 RSI 項 )
ADD RSI, 8 ;RSI=RSI+8
LOOP label ; 繼續迴圈
91

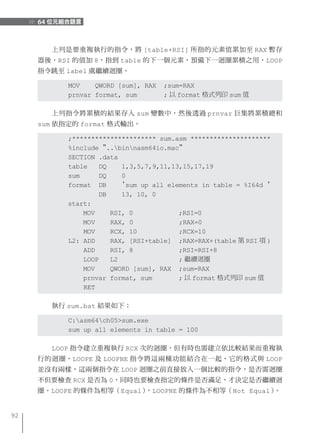

4. 64 位元組合語言
上列是要重複執行的指令，將 [table+RSI] 所指的元素值累加至 RAX 暫存
器後，RSI 的值加 8，指到 table 的下一個元素，預備下一迴圈累積之用，LOOP
指令跳至 label 處繼續迴圈。
MOV QWORD [sum], RAX ;sum=RAX
prnvar format, sum ; 以 format 格式列印 sum 值
上列指令將累積的結果存入 sum 變數中，然後透過 prnvar 巨集將累積總和
sum 依指定的 format 格式輸出。
;********************** sum.asm *********************
%include "..binnasm64io.mac"
SECTION .data
table DQ 1,3,5,7,9,11,13,15,17,19
sum DQ 0
format DB 'sum up all elements in table = %I64d '
DB 13, 10, 0
start:
MOV RSI, 0 ;RSI=0
MOV RAX, 0 ;RAX=0
MOV RCX, 10 ;RCX=10
L2: ADD RAX, [RSI+table] ;RAX=RAX+(table 第 RSI 項 )
ADD RSI, 8 ;RSI=RSI+8
LOOP L2 ; 繼續迴圈
MOV QWORD [sum], RAX ;sum=RAX
prnvar format, sum ; 以 format 格式列印 sum 值
RET
執行 sum.bat 結果如下：
C:asm64ch05>sum.exe
sum up all elements in table = 100
LOOP 指令建立重複執行 RCX 次的迴圈，但有時也需建立依比較結果而重複執
行的迴圈，LOOPE 及 LOOPNE 指令將這兩種功能結合在一起，它的格式與 LOOP
並沒有兩樣，這兩個指令在 LOOP 迴圈之前直接放入一個比較的指令，是否需迴圈
不但要檢查 RCX 是否為 0，同時也要檢查指定的條件是否滿足，才決定是否繼續迴
圈。LOOPE 的條件為相等（Equal），LOOPNE 的條件為不相等（Not Equal）。
92

5. CHAP T ER 05
《 程式流程控制 迴圈指令 LOOP 》
程式 pos.asm 宣告一個變數 pos，用於存放在 table 中第一個出現其值為
9 元素的位置，本例中它的位置為第五個（從 0 算起）。
label:
MOV RAX, [RSI+table] ;RAX=table 第 RSI 元素值
ADD RSI, 8 ;RSI=RSI+8
INC QWORD [pos] ;pos 內含值 +1
CMP RAX, 9 ;RAX:9?
LOOPNE label ; 不相等或 RCX>0 時繼續迴圈
在 LOOPNE 的結構裡放著要重複執行的指令，要處理 table 的下一元素的
同時將位置變數的值增加 1，然後比較下一個元素是否為 9，若不是 9，且暫存器
RCX 的值不為 0 時，則繼續迴圈。table 的下一個元素值若為 9，則跳出迴圈，
繼續執行 LOOPNE 的下一個指令。
請考慮若 table 中沒有您要找尋的元素 9 時，pos 的值是多少呢，請將它當
一個練習題目做做看。
;*********************** pos.asm **********************
%include "..binnasm64io.mac"
SECTION .data
table DQ 1,3,5,7,9,11,13,15,17,19
pos DQ -1
format DB 'element 9 at position (from 0) = %I64d',0
SECTION .text
start:
MOV RSI, 0 ;RSI=0
MOV RCX, 10 ;RCX=10
L2: MOV RAX, [RSI+table] ;RAX=table 第 RSI 元素值
ADD RSI, 8 ;RSI=RSI+8
INC QWORD [pos] ;pos 內含值 +1
CMP RAX, 9 ;RAX:9?
LOOPNE L2 ; 不相等或 RCX>0 時繼續迴圈
prnvar format, [pos] ; 以 format 格式列印 pos 值
RET
93

6. 64 位元組合語言
執行 sum.bat 結果如下：
C:asm64ch05>sum.exe
element 9 at position (from 0) = 4
5.7 選擇結構
選擇結構從一個或多個情況中選擇您所要的，然後執行指定的指令。例如您的
程式中可以檢查某一個變數 ch2 值，當它的值是 'a' 時就將 'A' 存入 ch2 變數
中。程式片段如下：
; if ch2='a' then ch2='A'
MOV AL, [ch2] ; 變數 ch2 內含值拷貝至 AL
CMP AL, 'a' ;AL 內含值與 'a' 比較
JNE next ; 不相等時跳至 next
MOV BYTE[ch2],'A' ; 相等時將 'A' 存入 ch2 變數中
next:
使用組合語言時，您必須將條件的建立與檢查比較的結果分開成兩個指令，條
件的建立可以使用 CMP 指令，兩個運算元比較的結果會設定相對應的狀態旗標值，
檢查比較的結果可使用條件跳躍指令，直接測試狀態旗標值，滿足指定的條件才跳
躍至指定的標籤位址。上例中比較變數 ch2 的內含值及 'a' 立即值，滿足相等條
件時才將 'A' 存入 ch2 變數中，否則跳至 next 標籤處繼續執行。這種結構稱為
單選的 if 結構。
圖 5.4 單選的 if 結構
94

7. CHAP T ER 05
《 程式流程控制 選擇結構 》
在 上 一 個 例 題 中， 條 件 是「CMP AL,'a'」 指 令， 條 件 跳 躍 指 令「JNE
next」判斷不為 'a' 時才跳至 next，否則就執行「MOV BYTE[ch2],'A'」指
令，這個指令就是當條件成立時您所要執行的指令。
在本章後面的幾個例子都會用到有關字元的處理，字元在電腦記憶體裡面是以
二進位的方式儲存的，個人電腦一般使用 ASCII 碼以一個位元組來表示一個字元，
例如字元 'A' 以「0100 0001」二進位的方式儲存，以十六進位表示為 41H，以
十進位表示為 65，您要從鍵盤輸入 'A' 字元，可以透過巨集 scanvar，其使用
方法如下列程式所示。
;*************** hexval.asm ***************
%include "..binnasm64io.mac"
SECTION .data
msg DB 'please keyin a character: ',0
format DB '%c',0
format2 DB '%c = %02I64xH',0
SECTION .bss
char RESB 2
SECTION .text
start:
prnstr msg
scanvar format, char
prn2vars format2, [char], [char]
RET
執行 hexval.bat 結果如下：
C:asm64ch05>hexval.exe
please keyin a character: C <Enter>
C = 43H
95

8. 64 位元組合語言
程式 compchar.asm 說明單選 if 結構的用法。從鍵盤輸入一字元至 ch2 記
憶體位址。變數 ch2 的內含值與字元 'a' 比較，不相等時跳至 L2 標籤，將 ch2
的值顯示出來，若 ch2 的值等於 'a' 時設定值為 'A' 後才將 ch2 的值列印出來。
;****************** compchar.asm *****************
%include "..binnasm64io.mac"
SECTION .data
msg DB 'please keyin a character: ',0
format DB '%c',0
format2 DB 'the result character = %c',0
SECTION .bss
ch2 RESB 2
SECTION .text
start:
prnstr msg ; 印出 msg 字串
scanvar format, ch2 ; 鍵入字元至 ch2
MOV AL, [ch2] ; 拷貝 ch2 變數值至 AL
CMP AL, 'a' ;AL 內含值與 'a' 比較
JNE L2 ; 不相等時跳至 L2
MOV AL, 'A'
MOV BYTE [ch2], AL ; 相等時將 [ch2] 換為 'A'
L2: prnvar format2, [ch2] ; 輸出結果
RET
執行 compchar.bat 結果如下：
C:asm64ch05>compchar.exe
please keyin a character: a <Enter>
the result character = A
C:asm64ch05>compchar.exe
please keyin a character: c <Enter>
the result character = c
有時測試條件成立時要執行這些指令，條件不成立時要執行那些指令，也就是
說測試之前程式是一條主流，測試後不是執行這個支流的指令，就是執行那個支流
的指令，不管是這支或那支，最後又合流成一個主流。
96

9. CHAP T ER 05
《 程式流程控制 選擇結構 》
圖 5.5 二選一的 if 結構
以程式 if.asm 為例，比較輸入的字元是否高於 'D'，若是高於 'D' 則跳至
標籤 L4 處執行，顯示不及格訊息。若是低於或等於 'D' 則顯示及格訊息後跳至
L2 處結束程式之執行。稱為二選一的 if 結構，流程圖如上圖所示。
;******************* if.asm *******************
%include "..binnasm64io.mac"
SECTION .data
msg DB 'keyin a character (A-F): ',0
format DB '%c',0
pass DB 'pass',13,10,0
fail DB 'fail',13,10,0
SECTION .bss
ch2 RESB 2
SECTION .text
start:
prnstr msg ; 列印 msg 字串
scanvar format, ch2 ; 依 format 格式輸出 ch2
MOV AL, [ch2] ; 拷貝 ch2 變數值至 AL
CMP AL, 'D' ;AL 內含值與 'D' 比較
97

10. 64 位元組合語言
JA L4 ; 高於 'D' 時跳至 L4
L2: prnstr pass ;A/B/C/D 顯示 pass 及格
RET
L4: prnstr fail ;E/F 顯示 fail 不及格
RET
執行 if.bat 結果如下：
C:asm64ch05>if.exe
keyin a character (A-F): B <Enter>
pass
C:asm64ch05>if.exe
keyin a character (A-F): E <Enter>
fail
有時測試的條件不只兩種情形，這時您要一個條件一個條件逐一測試，滿足第
一種條件就跳至第一標籤執行，滿足第二種條件就跳至第二標籤執行，滿足第三種
條件就跳至第三標籤執行，等等，最後又合流至主流。
圖 5.6 多選一的 switch 結構
98
