2. MATERI POKOK BAB 1
Internet Gateway
01
Network Address
Translation
02

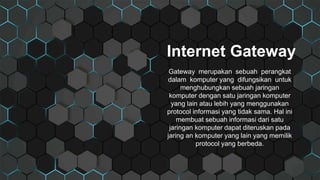

3. Internet Gateway
Gateway merupakan sebuah perangkat
dalam komputer yang difungsikan untuk
menghubungkan sebuah jaringan
komputer dengan satu jaringan komputer
yang lain atau lebih yang menggunakan
protocol informasi yang tidak sama. Hal ini
membuat sebuah informasi dari satu
jaringan komputer dapat diteruskan pada
jaring an komputer yang lain yang memilik
protocol yang berbeda.

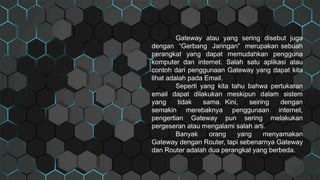

4. Gateway atau yang sering disebut juga
dengan “Gerbang Jaringan” merupakan sebuah
perangkat yang dapat memudahkan pengguna
komputer dan internet. Salah satu aplikasi atau
contoh dari penggunaan Gateway yang dapat kita
lihat adalah pada Email.
Seperti yang kita tahu bahwa pertukaran
email dapat dilakukan meskipun dalam sistem
yang tidak sama. Kini, seiring dengan
semakin merebaknya penggunaan internet,
pengertian Gateway pun sering melakukan
pergeseran atau mengalami salah arti.
Banyak orang yang menyamakan
Gateway dengan Router, tapi sebenarnya Gateway
dan Router adalah dua perangkat yang berbeda.

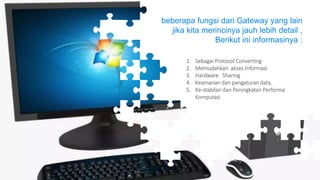

5. 1. Sebagai Protocol Converting
2. Memudahkan akses Informasi
3. Hardware Sharing
4. Keamanan dan pengaturan data,
5. Ke-stabilan dan Peningkatan Performa
Komputasi
beberapa fungsi dari Gateway yang lain
jika kita merincinya jauh lebih detail ,
Berikut ini informasinya :

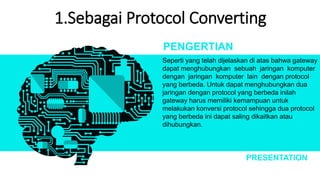

6. 1.Sebagai Protocol Converting
Seperti yang telah dijelaskan di atas bahwa gateway
dapat menghubungkan sebuah jaringan komputer
dengan jaringan komputer lain dengan protocol
yang berbeda. Untuk dapat menghubungkan dua
jaringan dengan protocol yang berbeda inilah
gateway harus memiliki kemampuan untuk
melakukan konversi protocol sehingga dua protocol
yang berbeda ini dapat saling dikaitkan atau
dihubungkan.
PENGERTIAN
PRESENTATION

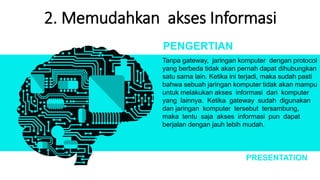

7. 2. Memudahkan akses Informasi
Tanpa gateway, jaringan komputer dengan protocol
yang berbeda tidak akan pernah dapat dihubungkan
satu sama lain. Ketika ini terjadi, maka sudah pasti
bahwa sebuah jaringan komputer tidak akan mampu
untuk melakukan akses informasi dari komputer
yang lainnya. Ketika gateway sudah digunakan
dan jaringan komputer tersebut tersambung,
maka tentu saja akses informasi pun dapat
berjalan dengan jauh lebih mudah.
PENGERTIAN
PRESENTATION

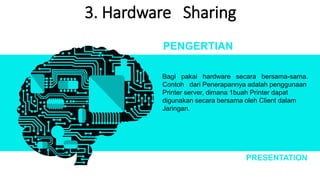

8. 3. Hardware Sharing
Bagi pakai hardware secara bersama-sama.
Contoh dari Penerapannya adalah penggunaan
Printer server, dimana 1buah Printer dapat
digunakan secara bersama oleh Client dalam
Jaringan.
PENGERTIAN
PRESENTATION

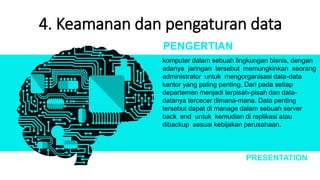

9. 4. Keamanan dan pengaturan data
komputer dalam sebuah lingkungan bisnis, dengan
adanya jaringan tersebut memungkinkan seorang
administrator untuk mengorganisasi data-data
kantor yang paling penting. Dari pada setiap
departemen menjadi terpisah-pisah dan data-
datanya tercecer dimana-mana. Data penting
tersebut dapat di manage dalam sebuah server
back end untuk kemudian di replikasi atau
dibackup sesuai kebijakan perusahaan.
PENGERTIAN
PRESENTATION

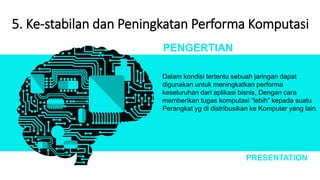

10. 5. Ke-stabilan dan Peningkatan Performa Komputasi
Dalam kondisi tertentu sebuah jaringan dapat
digunakan untuk meningkatkan performa
keseluruhan dari aplikasi bisnis, Dengan cara
memberikan tugas komputasi “lebih” kepada suatu
Perangkat yg di distribusikan ke Komputer yang lain.
PENGERTIAN
PRESENTATION

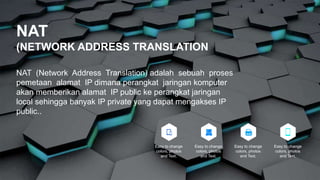

11. NAT
(NETWORK ADDRESS TRANSLATION
Easy to change
colors, photos
and Text.
Easy to change
colors, photos
and Text.
Easy to change
colors, photos
and Text.
Easy to change
colors, photos
and Text.
NAT (Network Address Translation) adalah sebuah proses
pemetaan alamat IP dimana perangkat jaringan komputer
akan memberikan alamat IP public ke perangkat jaringan
local sehingga banyak IP private yang dapat mengakses IP
public..

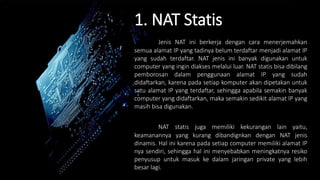

13. 1. NAT Statis
Jenis NAT ini berkerja dengan cara menerjemahkan
semua alamat IP yang tadinya belum terdaftar menjadi alamat IP
yang sudah terdaftar. NAT jenis ini banyak digunakan untuk
computer yang ingin diakses melalui luar. NAT statis bisa dibilang
pemborosan dalam penggunaan alamat IP yang sudah
didaftarkan, karena pada setiap komputer akan dipetakan untuk
satu alamat IP yang terdaftar, sehingga apabila semakin banyak
computer yang didaftarkan, maka semakin sedikit alamat IP yang
masih bisa digunakan.
NAT statis juga memiliki kekurangan lain yaitu,
keamanannya yang kurang dibandignkan dengan NAT jenis
dinamis. Hal ini karena pada setiap computer memiliki alamat IP
nya sendiri, sehingga hal ini menyebabkan meningkatnya resiko
penyusup untuk masuk ke dalam jaringan private yang lebih
besar lagi.
14. 2. NAT Dinamis
Sedangka untuk NAT jenis ini berbeda dengan NAT statis, NAT dinamis bekerja
dengan cara mendaftarkan beberapa computer ke dalam satu buah kelompok alamat IP
yang terdaftar yang sama. Oleh karena itu, nantinya aka ada beberapa computer yang
memiliki alamat IP yang sama dengan computer yang lain yang terdaftar. NAT dinamis
memiliki keuntungan yaitu saat kita berselancar di internet kita akan lebih aman.
Modern Portfolio Designed
Para penyusup yang ingin menembus computer kalian yang menggunakan system
NAT jenis dinamis, maka penyusup itu akan mengalami hambatan dan kesulitan. Hal ini karena
alamat IP yang dialokasikan selalu berubah pada setiap computer secara dinamis. Meskipun
aman, NAT dinamis juga memiliki kekurangan yaitu apabila semua alamat IP sudah penuh dan
sudah terpakai semua, maka apabila menambahkan computer lagi, computer tersebut tidak
akan bisa terhubung ke jaringan internet melalui NAT.
15. 3. Overloading NAT
We Create Quality
Professional PPT Presentation
NAT jenis ini memungkinkan sebuah client untuk
terhubung ke sebuah alamat IP public, tapi pada port yang
berbeda dan berlainan. Oleh karena itu saat NAT ini
menerima sebuah permintaan dari client supaya
dihubungkan ke server, NAT tersebut akan menentukan
port dan nomor IP untuk client tersebut. Keuntungan
menggunakan NAT ini adalah meskipun sebuah alamat IP
sudah dipakai, namun masih tetap bisa digunakan oleh
computer atau client lain karena memiliki beberapa port
yang berbeda.
16. 3. Overlapping NAT
We Create Quality
Professional PPT Presentation
Yang terakhir adalah NAT overlapping, NAT ini dapat
melakukan penerjemahan dengan melalui dua arah,
terutama jika ada nomor yang sama antara alamat IP
local dan alamat IP public. Supaya tidak terjadi konflik
pada jaringan, maka NAT akan mengubah alamat IP
public menjadi alamt IP yang tidak ada dalam
jaringan local.

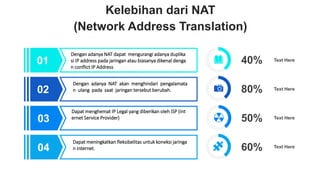

17. Kelebihan dari NAT
(Network Address Translation)
40%
80%
60%
50%
01
02
03
04
Dengan adanya NAT akan menghindari pengalamata
n ulang pada saat jaringan tersebut berubah.
Dengan adanya NAT dapat mengurangi adanya duplika
si IP address pada jaringan atau biasanya dikenal denga
n conflict IP Address
Text Here
Text Here
Text Here
Text Here
Dapat menghemat IP Legal yang diberikan oleh ISP (Int
ernet Service Provider)
Dapat meningkatkan fleksibelitas untuk koneksi jaringa
n internet.
18. Kelebihan dari NAT
(Network Address Translation)
40%
80%
01
02
03
04
Performa yang lebih baik jika dibandingkan dengan alte
rnative aplikasi seperti proxy.
Meningkatkan keamanan terhadap sebuah jaringan. Text Here
Text Here
19. Kelemahan dari NAT
(Network Address Translation)
NAT dapat menyebabkan
keterlambatan proses,
ini disebabkan karena
data yang dikirim harus
melalui perangkat NAT
terlebih dahulu.
1
NAT dapat menyebabkan
beberapa aplikasi yang
tidak bisa berjalan
dengan normal
2
Dengan adanya NAT
dapat menghilangkan
kemampuan untuk
melacak data karena data
tersebut akan melewati
firewall.
3

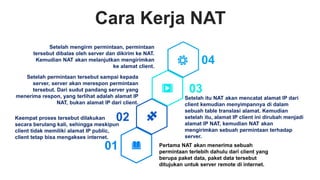

20. Cara Kerja NAT
Setelah mengirm permintaan, permintaan
tersebut dibalas oleh server dan dikirim ke NAT.
Kemudian NAT akan melanjutkan mengirimkan
ke alamat client.
Setelah permintaan tersebut sampai kepada
server, server akan merespon permintaan
tersebut. Dari sudut pandang server yang
menerima respon, yang terlihat adalah alamat IP
NAT, bukan alamat IP dari client.
Setelah itu NAT akan mencatat alamat IP dari
client kemudian menyimpannya di dalam
sebuah table translasi alamat. Kemudian
setelah itu, alamat IP client ini dirubah menjadi
alamat IP NAT, kemudian NAT akan
mengirimkan sebuah permintaan terhadap
server.
Pertama NAT akan menerima sebuah
permintaan terlebih dahulu dari client yang
berupa paket data, paket data tersebut
ditujukan untuk server remote di internet.
01
02
03
04
Keempat proses tersebut dilakukan
secara berulang kali, sehingga meskipun
client tidak memiliki alamat IP public,
client tetap bisa mengakses internet.
