Dokumen ini membahas cara mengkonfigurasi OSPF melalui tunnel PPTP menggunakan VPS sebagai server, yang memungkinkan dua router yang terpisah untuk saling berkomunikasi meskipun tidak memiliki IP publik statis. Diperlukan persiapan seperti VPS, client PPTP di setiap router, dan pengaturan OSPF untuk menghubungkan kedua jaringan lokal. Kesimpulannya, OSPF dapat digunakan untuk solusi routing antar kantor yang lokasinya berjauhan dengan hanya memerlukan koneksi internet.

1. Routing OSPFMelaluiPPTP -Tunnel
MENGGUNAKAN VPS SEBAGAI SERVER PPTP
8 DECEMBER 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 1

2. Profil Pembicara
◦F.AdhieLesmana(knownasAdhielesmana)
◦NetworkingSejak2005
◦ITPerbankanpada2007–2014
◦NetworkSetting&KonsultanSejak2009–Sekarang
◦TrainerNetworkingpada2009–2014
◦BergabungdenganBelajarMikroTik.Com-SejakAgustus2014
◦Member&ModeratorForumMikrotikIndonesia
◦MTCNA,MTCRE,MTCTCE
◦Website:http://www.adhielesmana.com
◦Facebook:www.fb.com/adhielesmana|twitter:@adhielesmana
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 2

3. About BelajarMikrotik.Com
MikroTikTrainingCenter
◦DiscoveryClassPre-MTCNA
◦CertifiedClass-MTCNA,MTCRE,MTCTCE,MTCWE,MTCUME,MTCINE
◦IntegrationClass&OnlineClass
BergabungdiBelajarMikrotik.Com
◦1Agustus2014
◦Co–Trainer
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 3

4. Routing OSPF melalui PPTP Tunnel
MenghubungkanAntarNetworkpadaDuaBuahRouter.
◦KeduaRouterTidakTerhubungdalamSatuNetwork
◦TidakBisadibuatStaticRouting
◦TerpisahJarak(Lokasi)
◦KeduaRouterTidakMemilikiIPPublicStatic
◦IPDynamic
◦IPLocalSubnetISP
◦MenggunakanOSPFMelaluiPPTP-Tunnel
◦MikroTikbisadigunakanuntukOSPFdanPPTP
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 4

5. Kondisi Pra Setup
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 5
10.212.11.0/24 10.234.11.0/24 ISP -ADYNAMIC IPISP -BDYNAMIC IPKEDUA ROUTERTIDAK SATU NETWORK- ANTAR NETWORK TIAP KANTOR TIDAK BISA BERKOMUNIKASISOLOKLATEN118.96.*.* ?110.18.*.* ?

6. IP Address Before OSPF & PPTP
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 6
Router 1 ( SOLO )
IP Publik = 110.18.*.*
IP Local = 10.212.11.0/24
Router 2 ( KLATEN )
IP Publik = 118.96.*.*
IP Local = 10.234.11.0/24

7. Tujuan
MENGAPAHARUSMEMBUATOSPFVIAPPTP?
1.MasingMasingLocalNetworkdapatSalingBerkomunikasi
2.MembuatRoutingAntarNetworkSederhana
3.MemperkecilHOP
4.MembuatKoneksiAntarNetworkyangamanviaPublicAccess(Internet)
5.MikroTikbisadigunakansebagaiPPTPServermaupunPPTPClient
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 7

8. Apa saja yang di butuhkan ?
KitaMembutuhkan:
1.VPS(Colocate)MikroTik–SebagaiPPTPServer
◦DenganIPPublicStatic
2.PPTPClient–diTiapRouter
3.RoutingOSPF–diTiapRouter
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 8

9. OSPF –Open Shortest Path First
OSPFMerupakansalahsatuprotocolroutingdinamis,dimanarouterakanmenambahkantabel-tabelroutingotomatissetelahbertukarroutingtableviaOSPF.
◦OSPFMerupakanProtocolRoutingyangsangatsederhana
◦CocokUntukMengelolaRoutingJaringanSkalaKecil-Menengah
◦KonfigurasiOSPFdiMikroTikPraktisdanMudah
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 9

10. OSPF di MikroTik
OSPFdiMikroTikdiaturdiMenuRouting
◦SelainOSPF,MenuRoutingJugaMengaturBGPdanRIP
◦ProtocolOSPFakanAktif,apabilakitamenempatkansalahsatuIPNetworkInterfacekedalamOSPFNetwork.
◦IPNetworkOSPFharuslahIPNetworkpadaInterfaceyangAktif.
◦OSPFdibahasdiTrainingMTCNA&MTCRE
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 10

11. PPTP –Point to Point Tunneling Protocol
PPTP merupakan salah satu metode tunneling untuk membuat koneksi virtual yang aman melalui media public ( internet ).
◦PPTP dibuat seolah olah mengabaikan jalur-jalur routing yang dilalui, sehingga antara client dan server seolah olah terhubung secara langsung tanpa melewati beberapa router.
◦Komunikasi PPTP yang ber-enkripsi membuat komunikasi data dapat dilewatkan dengan aman.
◦PPTP di MikroTik diatur di menu PPP
◦Bisa PPTP Server
◦Bisa PPTP Client
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 11

12. PPTP di MikroTik
MikroTikjugasupportPPTP
◦BisaSebagaiPPTPServer
◦BisaSebagaiPPTPClient
PPTPdiMikroTikdiaturdiMenuPPP
◦PPTPClientdiMikroTiktidakperlumenambahkanIPLocal/RemoteAddress
◦IPLocal&RemoteAddressotomatisditambahkanolehPPTPServer
◦PPTPClientjugabisamenambahkanGatewayotomatis
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 12

13. VPS –Virtual Private Server
VPSmerupakanKomputer(server)VirtualyangdisediakanolehProviderHosting(ProviderDataCenter),yangkemudiandapatdiinstallberbagaimacamOSyangdibutuhkan.
◦BanyakProvideryangmenyediakanVPSSebagaisalahsatuproduknya.
◦VPSdapatdiinstallberbagaimacamOS
◦SelamaOSTersebutSupportdiVirtualisasi
◦MikroTikmempunyaifiturKVM/MetaRouter
◦bisadigunakanuntukmembuatVirtualServer/VPSMikroTik
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 13

14. Persiapan Setup
1.PastikanTiapNetworktidakmenggunakanNetworkIPyangsama
2.ApakahIPPublikVPSbisadiPINGdariRouter?
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 14

15. Langkah #1
MenyiapkanVPSSebagaiPPTPServer&OSPFRedistribute
◦MengaktifkanPPTPServerdiVPSMikroTIk
◦MenyiapkanProfilPPTPServer(IPRemote&LocalPPTP)
◦MenyiapkanSecretPPTP(UserdanPassworduntukClient)
◦PastikanVPSbisadiaksesdenganPPTPmelaluiIPPubliknya
◦MengaktifkanOSPFNetwork=IPPPTPClient
◦KonfigurasiOSPFInstancedenganRedistributeOtherOSPFRoutes
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 15

16. OSPF Instances di VPS MikroTik
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 16

17. Langkah #2
MembuatPPTPClientditiapRouter,keIPPublicVPS.
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 17

18. PPTP Client Setup
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 18

19. PPTP Client Solo –Router #1
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 19

20. PPTP Client Klaten –Router #2
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 20

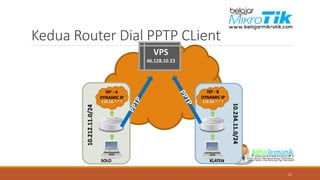

21. Kedua Router Dial PPTP CLient
21
ISP -ADYNAMIC IPVPS46.128.10.23ISP -BDYNAMIC IP

22. PING IP PPTP ANTAR ROUTER
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 22
VPS46.128.10.23ISP -ADYNAMIC IPPING IP PPTP ANTAR ROUTERISP -BDYNAMIC IP

23. Langkah #3
MengaktifkanOSPFtiapRouter
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 23

24. Tambahkan OSPF Network
TambahkanIPNetworkyangakandiOSPF
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 24

25. OSPF Route
Memeriksa,ApakahRoutingTabletelahditambahkanOtomatis
◦RoutingDitambahkanOlehProtocolOSPF
◦LabelRouting=DAo
◦DAo=DynamicActiveOSPF
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 25

26. Routing Table
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 26

27. Langkah #4
MencobaKomunikasiAntarNetwork
◦BisaPingdariPCdiNetwork10.212.11.0/24ke10.234.11.0/24
◦BisaBerkomunikasi
◦MengaksesServerKantorPusat
◦MenggunakanNetworkPrinterdiKantorPusat
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 27

28. Selesai
Kesimpulan:
◦TiapRouteryangtidakmemilikiIPPublicstatic,bisamelakukanOSPFmelaluiPPTPTunneldarivpsyangmemberikanIPLocalPPTPdalamsatunetworkyangsama.
◦MenjadisolusiOSPFantarkantoryanglokasinyaberjauhan,yangberbedaISP, bahkanyangtidakmemilikiIPPubliksekalipun.
◦HanyamembutuhkankoneksiInternetuntukkoneksikePPTPServerdiVPS, walaupunRouterhanyamempunyaiIPLocalSubnet.
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 28

29. Terima Kasih
TerimaKasihUntuk:
◦MikroTiklatvia,CEOandallstaff
◦HerryDarmawan,BelajarMikrotik&AllStaff
◦AkbarAzwir,ForumMikrotikIndonesia&AllMember
◦TriAdiSantoso,VerdNetwork&AllStaff(ForVPSSupport)
◦Mr.ValensRiyadi,AllOrganizerandallwhomadethisMUMHappen
◦Allmypartners,friendsandAllMUMParticipant
◦ThankYousoMuch,AndSeeYouatMUM2015
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 29

30. Tanya dan Jawab
AdaPertanyaan?
AndaBisaMempelajariLebihLanjutMengenaiOSPFdanTUNNEL
denganMengikutitrainingMTCNA–MTCREdiBelajarMikrotik.Com
Kunjungwww.belajarmikrotik.comataudiBoothkamididepan
NgobrolNgobrolSoalMikroTik?
YukGabungkewww.forummikrotik.com
8 December 2014 MIKROTIK USER MEETING| YOGYAKARTA INDONESIA| ADHIELESMANA 31
