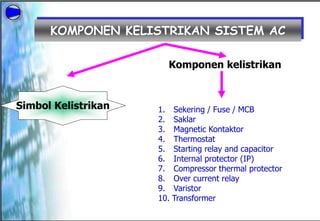

2. KOMPONEN KELISTRIKAN SISTEM AC
Komponen kelistrikan
1. Sekering / Fuse / MCB
2. Saklar
3. Magnetic Kontaktor
4. Thermostat
5. Starting relay and capacitor
6. Internal protector (IP)
7. Compressor thermal protector
8. Over current relay
9. Varistor
10. Transformer

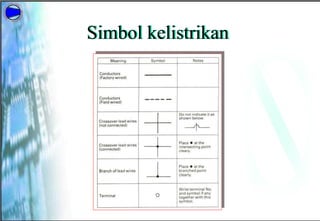

Simbol Kelistrikan

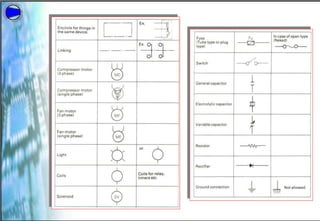

3. Simbol kelistrikan

5. Kontak ini untuk menghubungkan ( relay), dll.
Ketika koil energized, kontak a-tertutup atau
kontak b-terbuka ;
kemudian kontak a-masih tetap terbuka
atau kontak b-masih tetap menutup, maka
tekan Tombol Reset untuk memulihkannya.
Contoh: Over-current relay
Ketika swicth di tekan kontak a-tertutup
atau kontakb-terbuka , apabila switch
itu dilepas maka kontak a akan terbuka
atau kontak b akan tertutup.
Contoh : switch bell

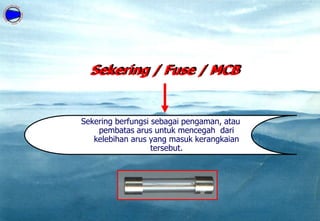

7. Sekering / Fuse / MCB
Sekering berfungsi sebagai pengaman, atau
pembatas arus untuk mencegah dari
kelebihan arus yang masuk kerangkaian
tersebut.

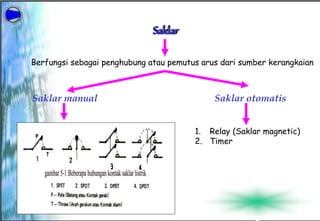

8. Saklar
Saklar manual Saklar otomatis
Berfungsi sebagai penghubung atau pemutus arus dari sumber kerangkaian
1. Relay (Saklar magnetic)
2. Timer

9. Saklar otomatis
Saklar otomatis adalah saklar yang bekerjanya secara
otomatis melalui efek elektromagnetik
Relay
digunakan pada rangkaian
kontrol. Pada keadaan
normal, kontak listrik
biasanya normally open
Timer
Berfungsi untuk memindahkan
kontak saklar dengan adanya delay
(penunda waktu ). Cara kerjanya
berdasarkan gerak motor dan
elektromagnetik

10. Magnetic Kontaktor
Berfungsi untuk menghubungkan kontak kontak
yang menjalankan motor kompressor atau
motor fan

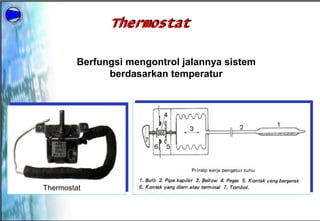

11. Thermostat
Berfungsi mengontrol jalannya sistem
berdasarkan temperatur
Thermostat

12. kapasitor
membantu awal start kompressor yang
membutuhkan energi yang besar
mempunyai kemampuan menyimpan
energi listrik untuk beberapa lama
Permanent split kapasitor
(PSC)
Kapasitor start, kapacitor run
(CSR).

13. Kapasitor yang dihubungkan seri dengan
kumparan pembantu secara
permanen. Kumparan utama
dihubungkan langsung dengan listrik
dari luar
Permanent split kapasitor
(PSC)
Keuntungan PSC
1. Getaran kecil dan putaran
merata
2. Faktor kerja dan efisiensi
kerja lebih besar
3. Tidak memakai start kapasitor
dan relay kapasitor,
hubungan kabel sederhana
dan harganya murah.

14. Kapacitor start,
kapacitor run (CSR)
CSR memakai start dan run
kapasitor secara parallel dan
keduannya dihubungkan seri dengan
kumparan pembantu

15. Internal protector
berfungsi melindungi kompressor
selama bekerja
Letak internal protector di dalam motor
/ pada kumparan stator
Internal protector
Penempatan internal protector

16. Compressor thermal protector
berfungsi untuk mencegah motor
kompressor dari panas yang berlebihan
dengan mendeteksi pada suhu badan
kompressor saat beroperasi
Compressor thermal protector Kontruksi CTP

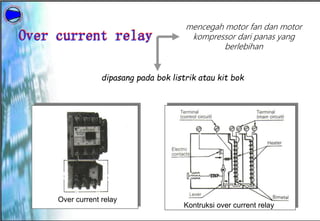

17. Over current relay
mencegah motor fan dan motor
kompressor dari panas yang
berlebihan
dipasang pada bok listrik atau kit bok
Over current relay
Kontruksi over current relay

18. Varistor
Varistor adalah alat pengaman untuk printed circuit board
(PCB). Ketika voltase naik, maka varistor akan memutuskan
arus listrik ke PCB. Varistor di pasang pada PCB
Varistor

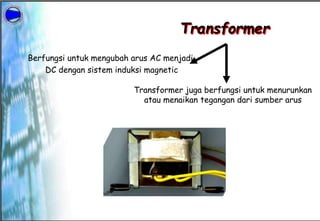

19. Transformer
Berfungsi untuk mengubah arus AC menjadi
DC dengan sistem induksi magnetic
Transformer juga berfungsi untuk menurunkan
atau menaikan tegangan dari sumber arus
