PPT_Komponen Elektronika Dasar
- 1. Basic Electronics Electronics isthe foundation of modern technology, from smartphones to spacecraft. In this presentation, we'll explore the basics of electronics, its components, applications, and future prospects. Wa by Wahyu Azhar Ritonga

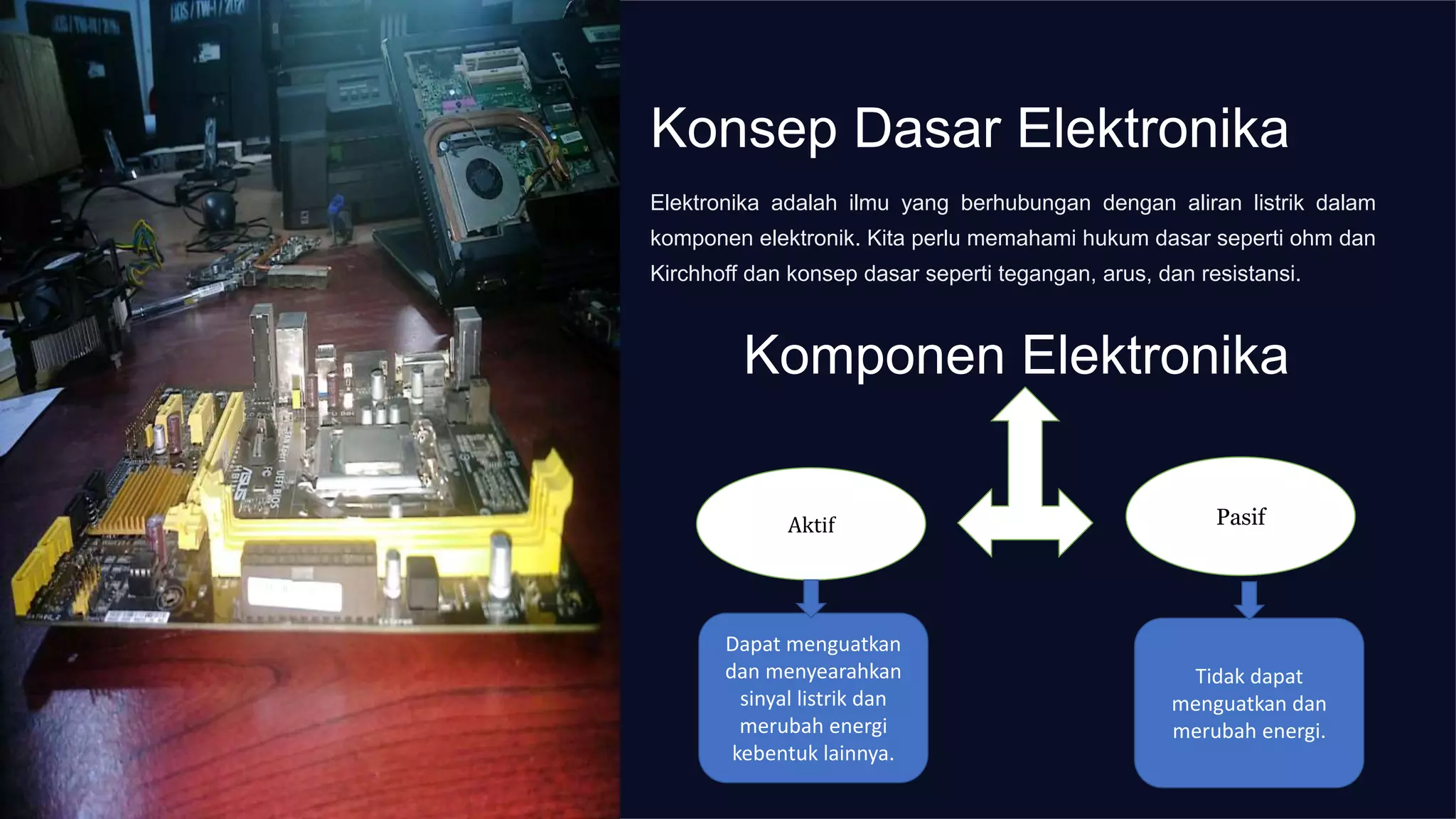

- 2. Konsep Dasar Elektronika Elektronikaadalah ilmu yang berhubungan dengan aliran listrik dalam komponen elektronik. Kita perlu memahami hukum dasar seperti ohm dan Kirchhoff dan konsep dasar seperti tegangan, arus, dan resistansi. Komponen Elektronika Aktif Pasif Tidak dapat menguatkan dan merubah energi. Dapat menguatkan dan menyearahkan sinyal listrik dan merubah energi kebentuk lainnya.

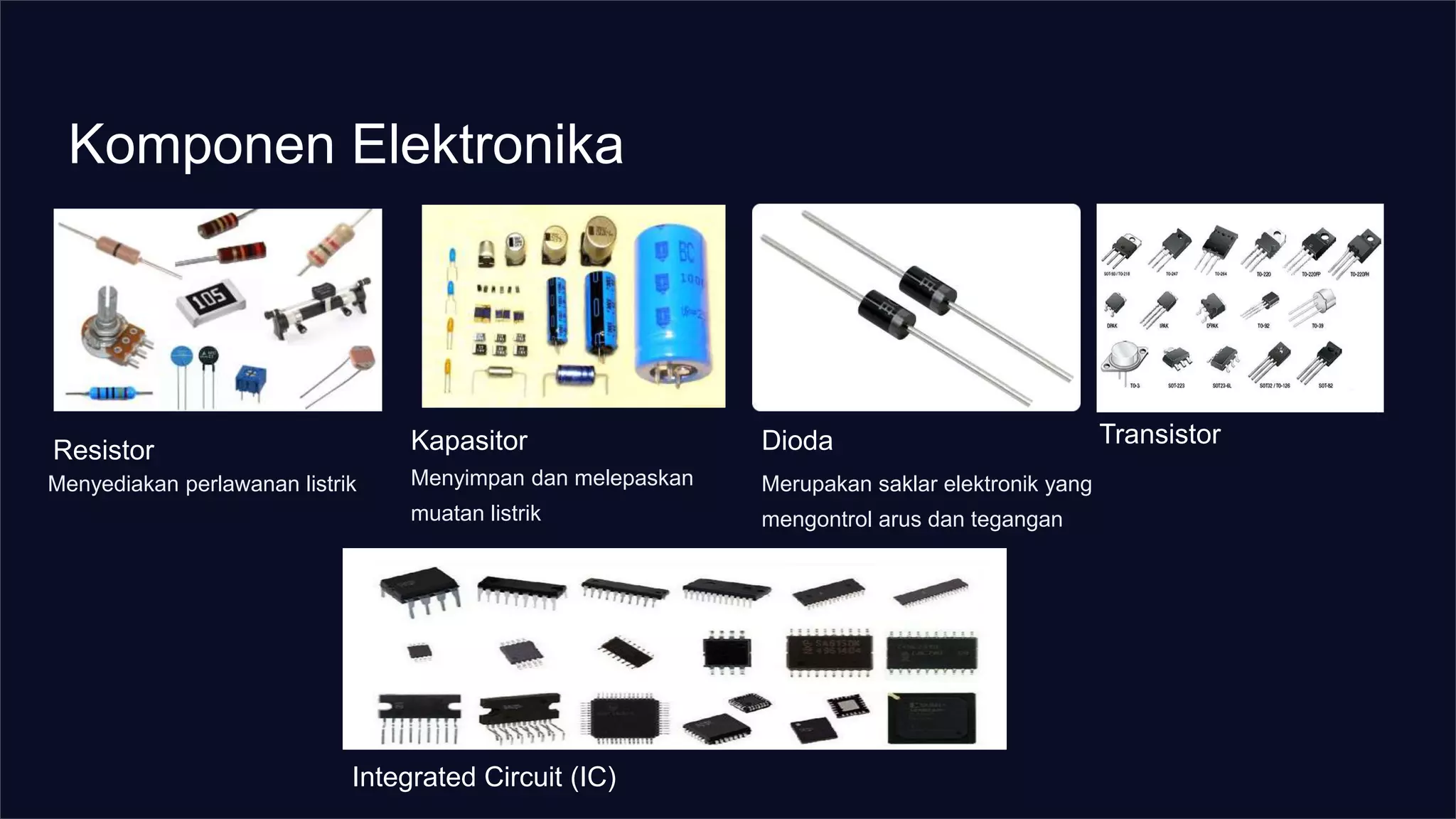

- 3. Komponen Elektronika Resistor Menyediakan perlawananlistrik Kapasitor Menyimpan dan melepaskan muatan listrik Dioda Merupakan saklar elektronik yang mengontrol arus dan tegangan Transistor Integrated Circuit (IC)

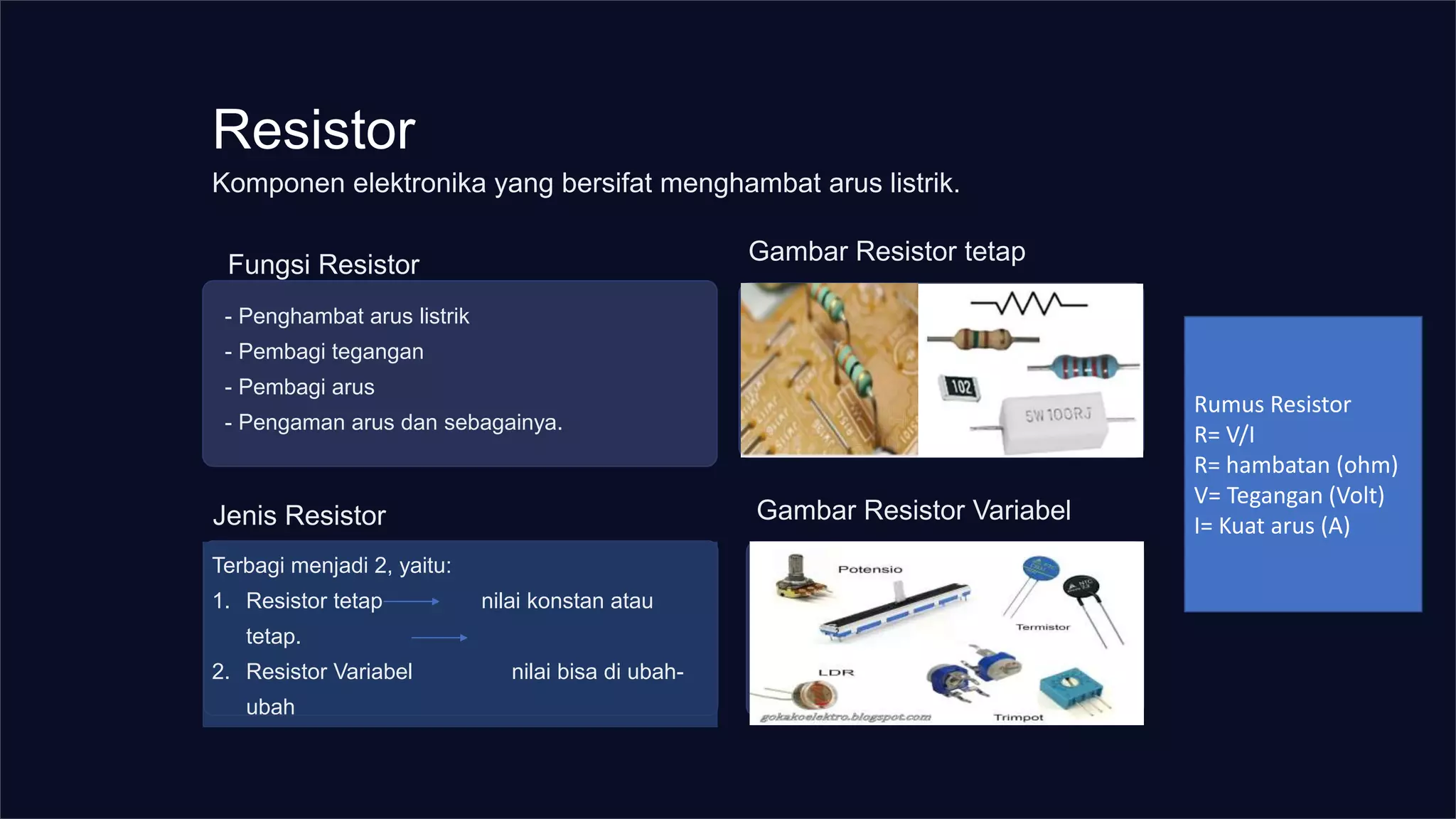

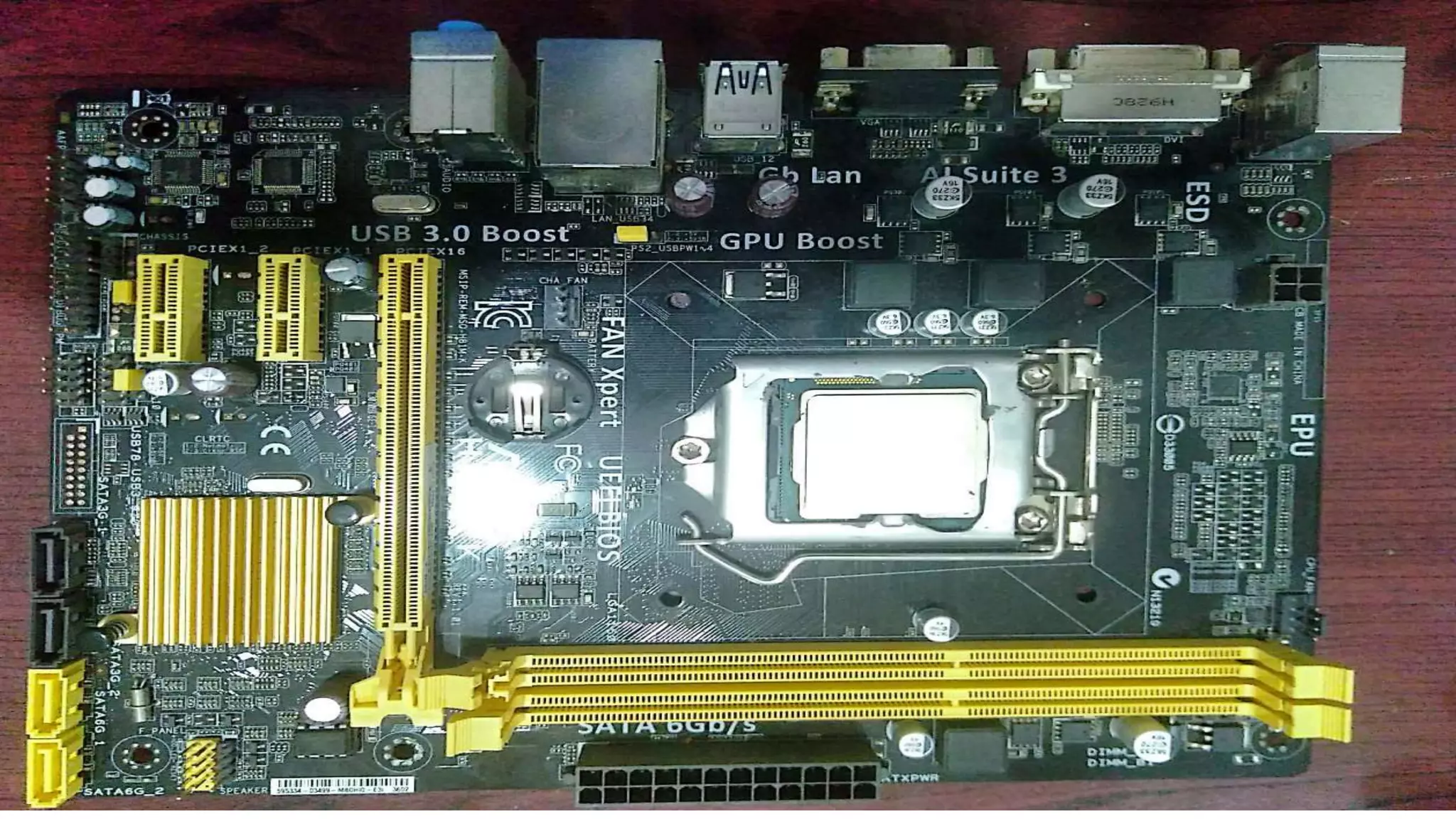

- 5. Resistor Fungsi Resistor - Penghambatarus listrik - Pembagi tegangan - Pembagi arus - Pengaman arus dan sebagainya. Gambar Resistor tetap Terbagi menjadi 2, yaitu: 1. Resistor tetap nilai konstan atau tetap. 2. Resistor Variabel nilai bisa di ubah- ubah Gambar Resistor Variabel Komponen elektronika yang bersifat menghambat arus listrik. Jenis Resistor Rumus Resistor R= V/I R= hambatan (ohm) V= Tegangan (Volt) I= Kuat arus (A)

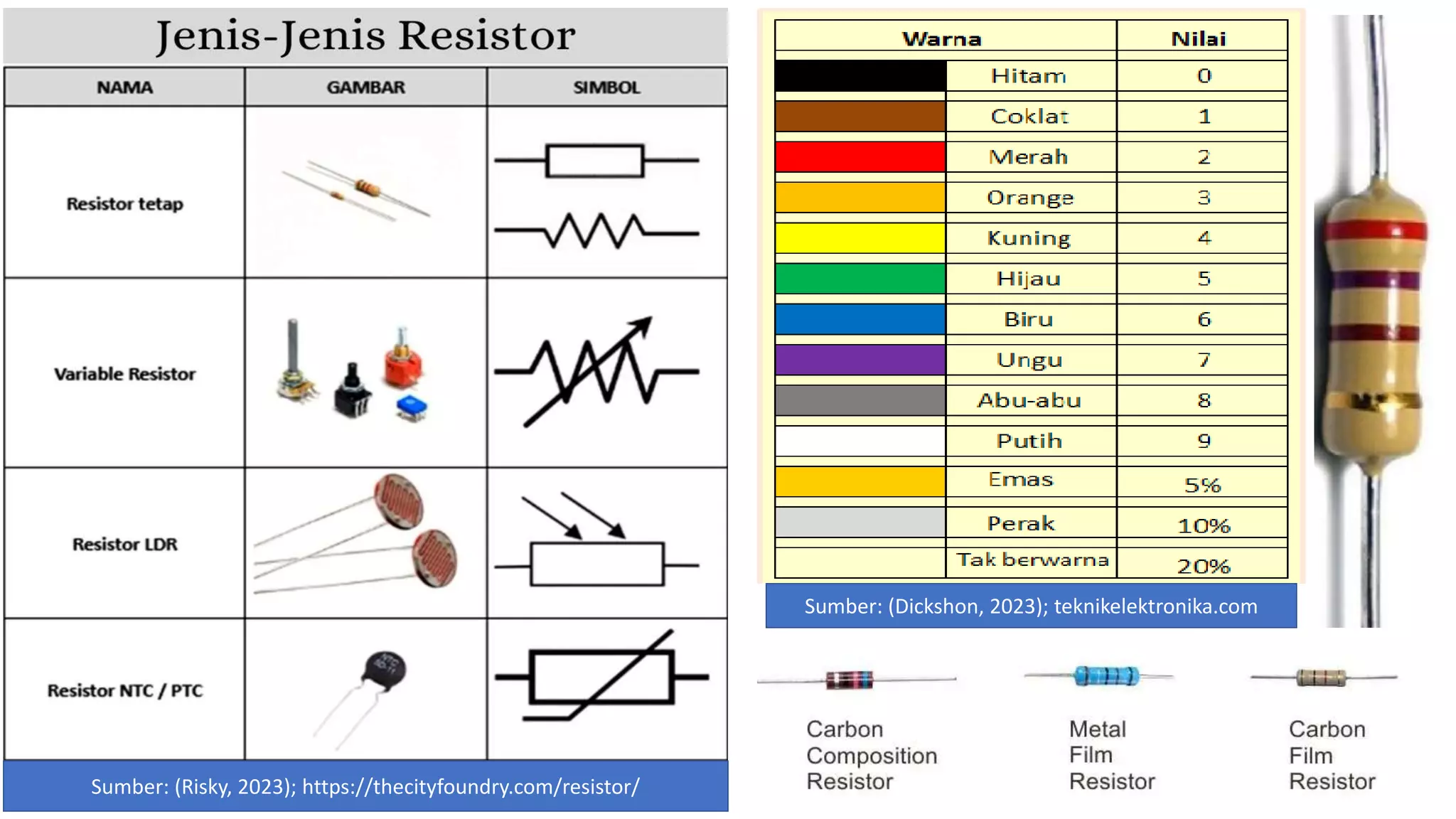

- 6. Sumber: (Risky, 2023);https://thecityfoundry.com/resistor/ Sumber: (Dickshon, 2023); teknikelektronika.com

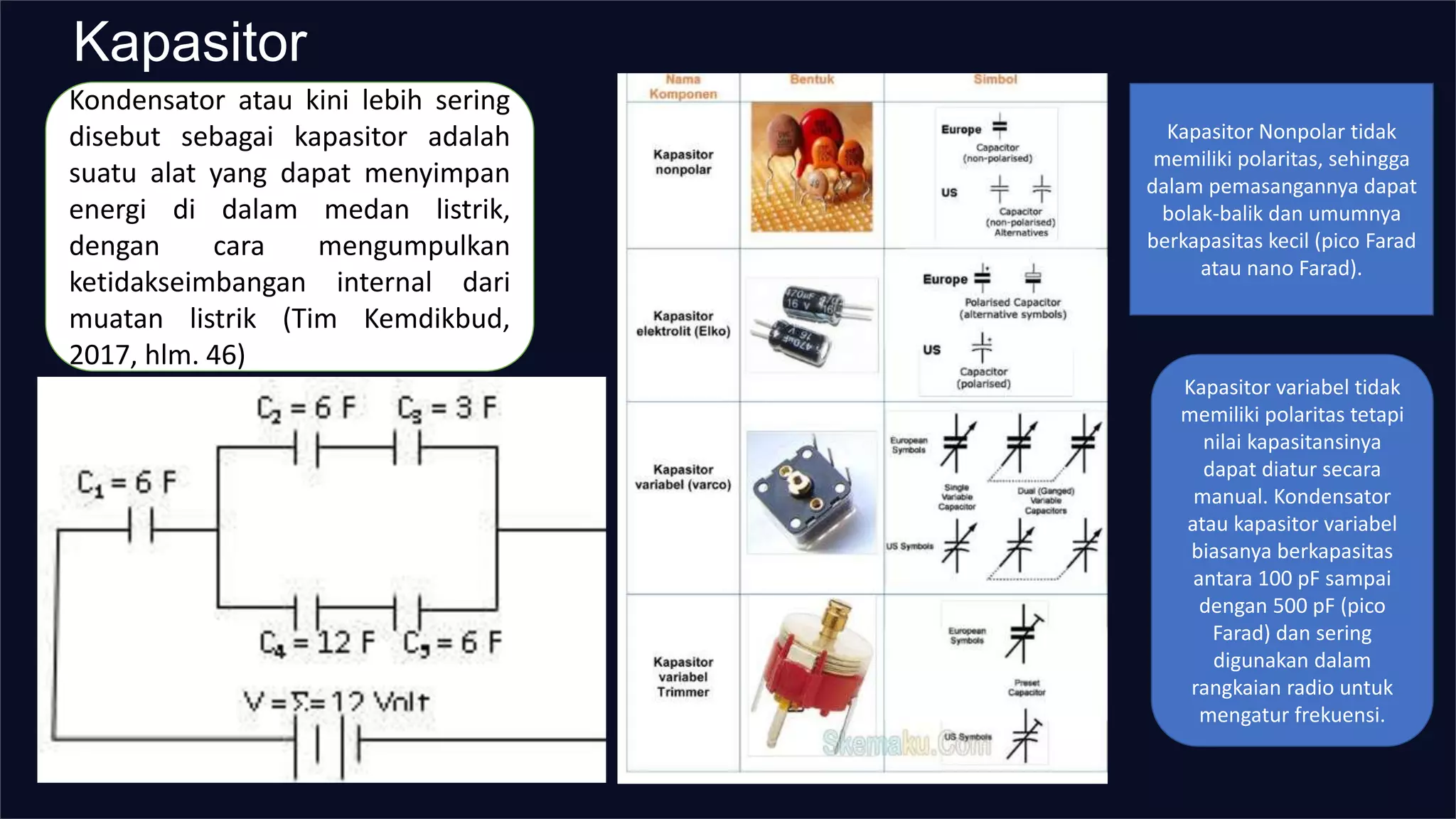

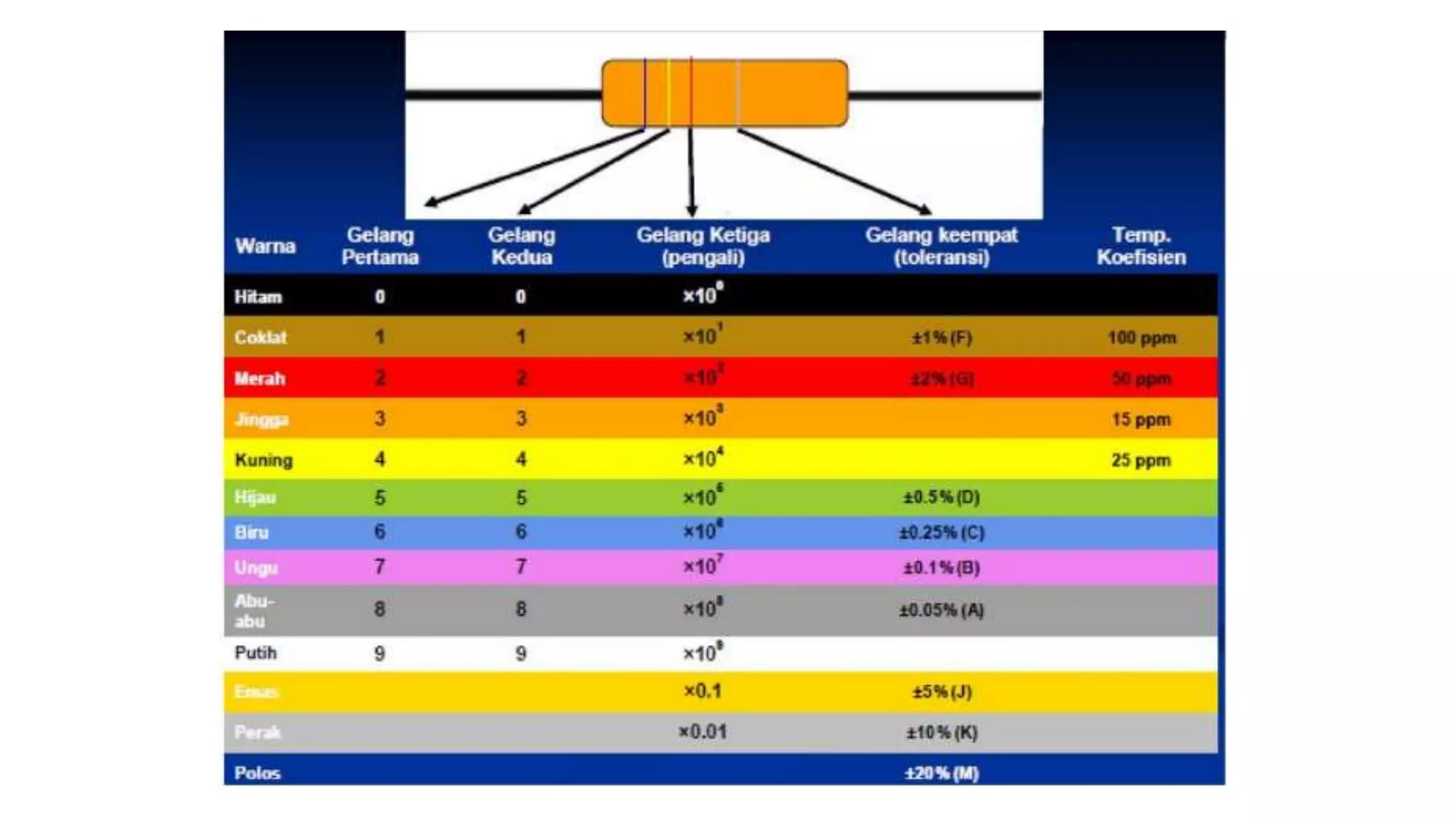

- 8. Kapasitor Kondensator atau kinilebih sering disebut sebagai kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik (Tim Kemdikbud, 2017, hlm. 46) Kapasitor Nonpolar tidak memiliki polaritas, sehingga dalam pemasangannya dapat bolak-balik dan umumnya berkapasitas kecil (pico Farad atau nano Farad). Kapasitor variabel tidak memiliki polaritas tetapi nilai kapasitansinya dapat diatur secara manual. Kondensator atau kapasitor variabel biasanya berkapasitas antara 100 pF sampai dengan 500 pF (pico Farad) dan sering digunakan dalam rangkaian radio untuk mengatur frekuensi.

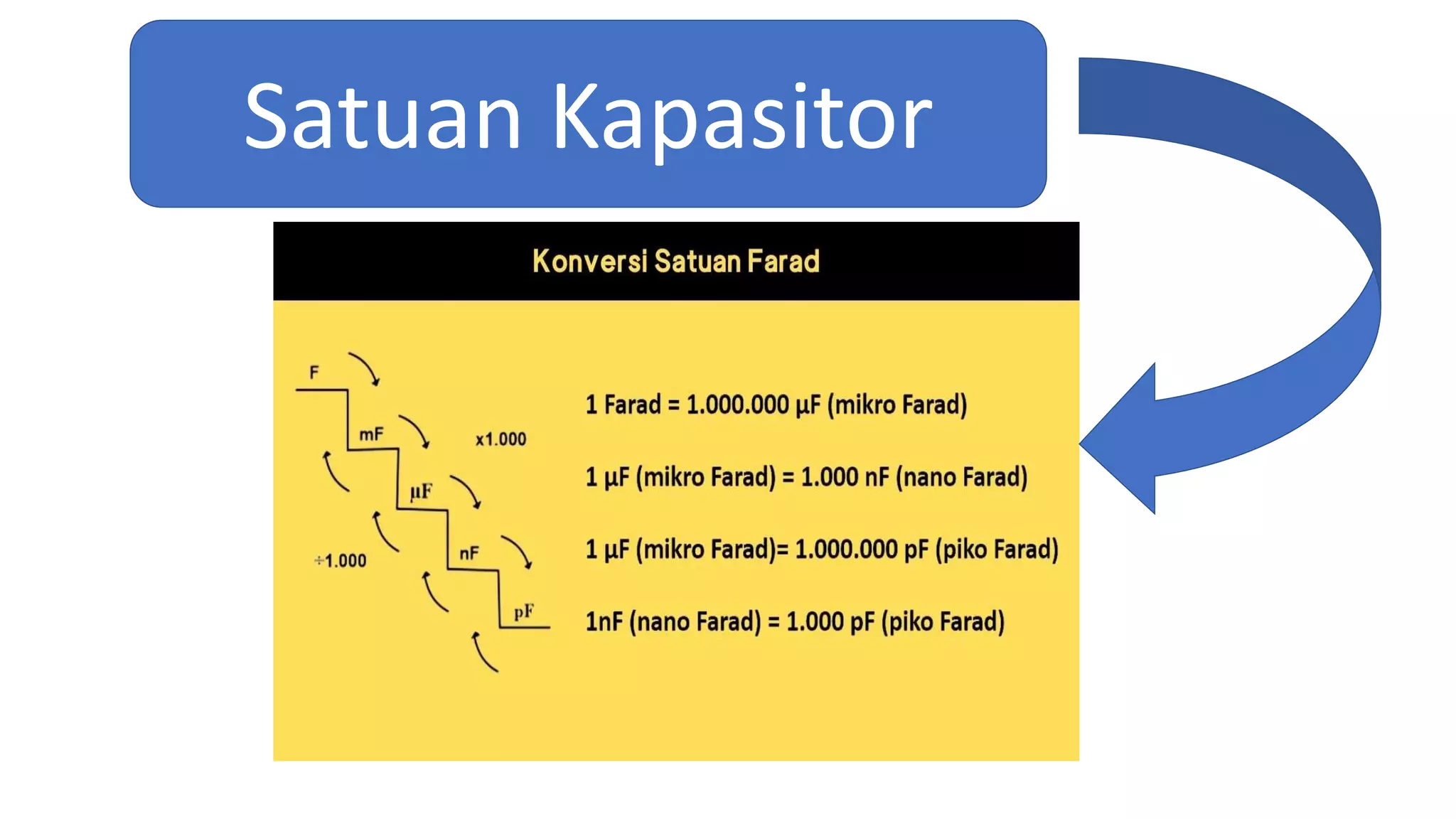

- 9.
- 10.
- 11. Transistor Transistor adalah komponensemikonduktor aktif yang banyak digunakan dalam berbagai rangkaian Jenis Transistor Terbagi menjadi 2: 1. Transistor Bipolar 2. Transistor Efek Medan

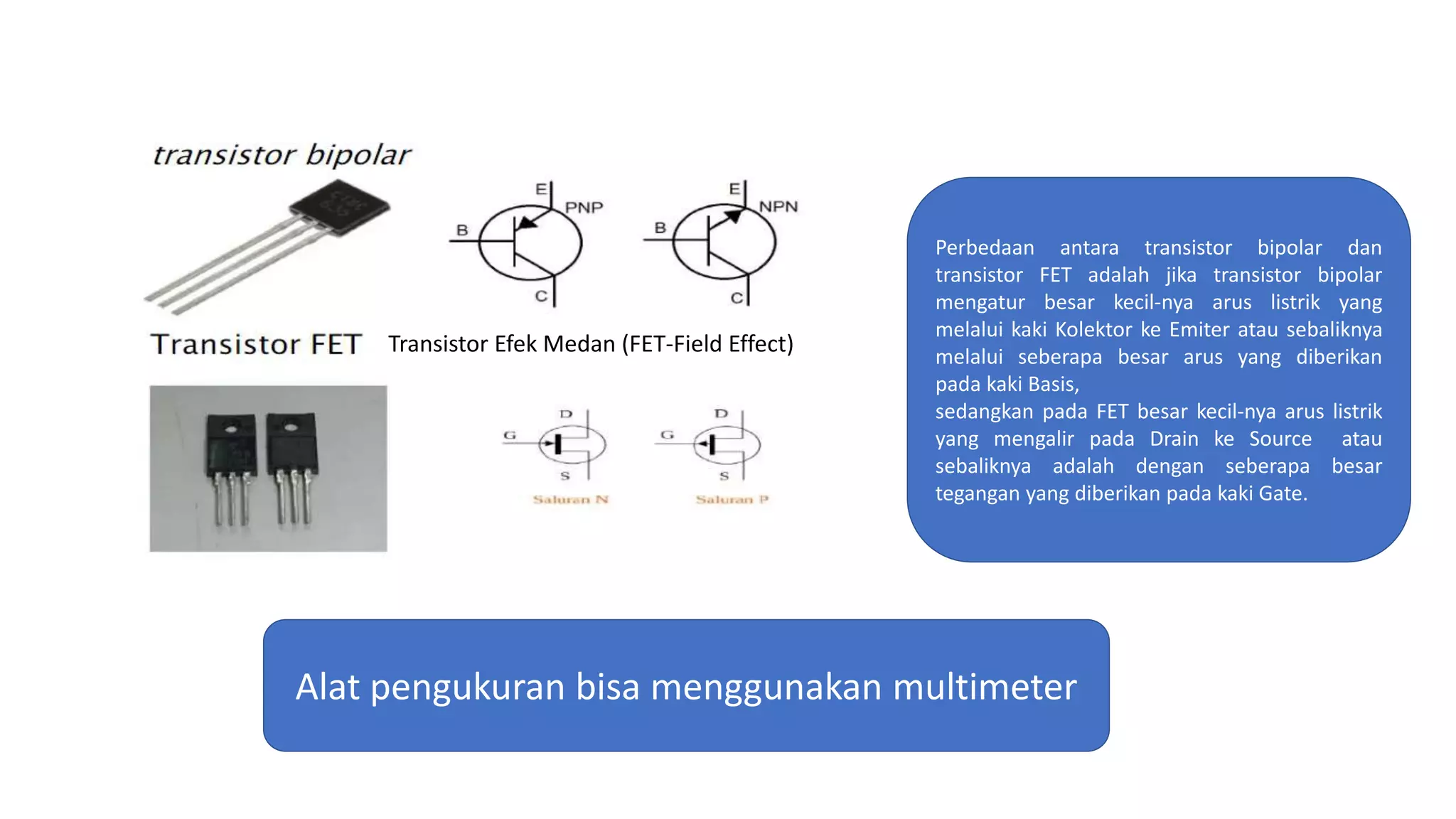

- 12. Perbedaan antara transistorbipolar dan transistor FET adalah jika transistor bipolar mengatur besar kecil-nya arus listrik yang melalui kaki Kolektor ke Emiter atau sebaliknya melalui seberapa besar arus yang diberikan pada kaki Basis, sedangkan pada FET besar kecil-nya arus listrik yang mengalir pada Drain ke Source atau sebaliknya adalah dengan seberapa besar tegangan yang diberikan pada kaki Gate. Transistor Efek Medan (FET-Field Effect) Alat pengukuran bisa menggunakan multimeter

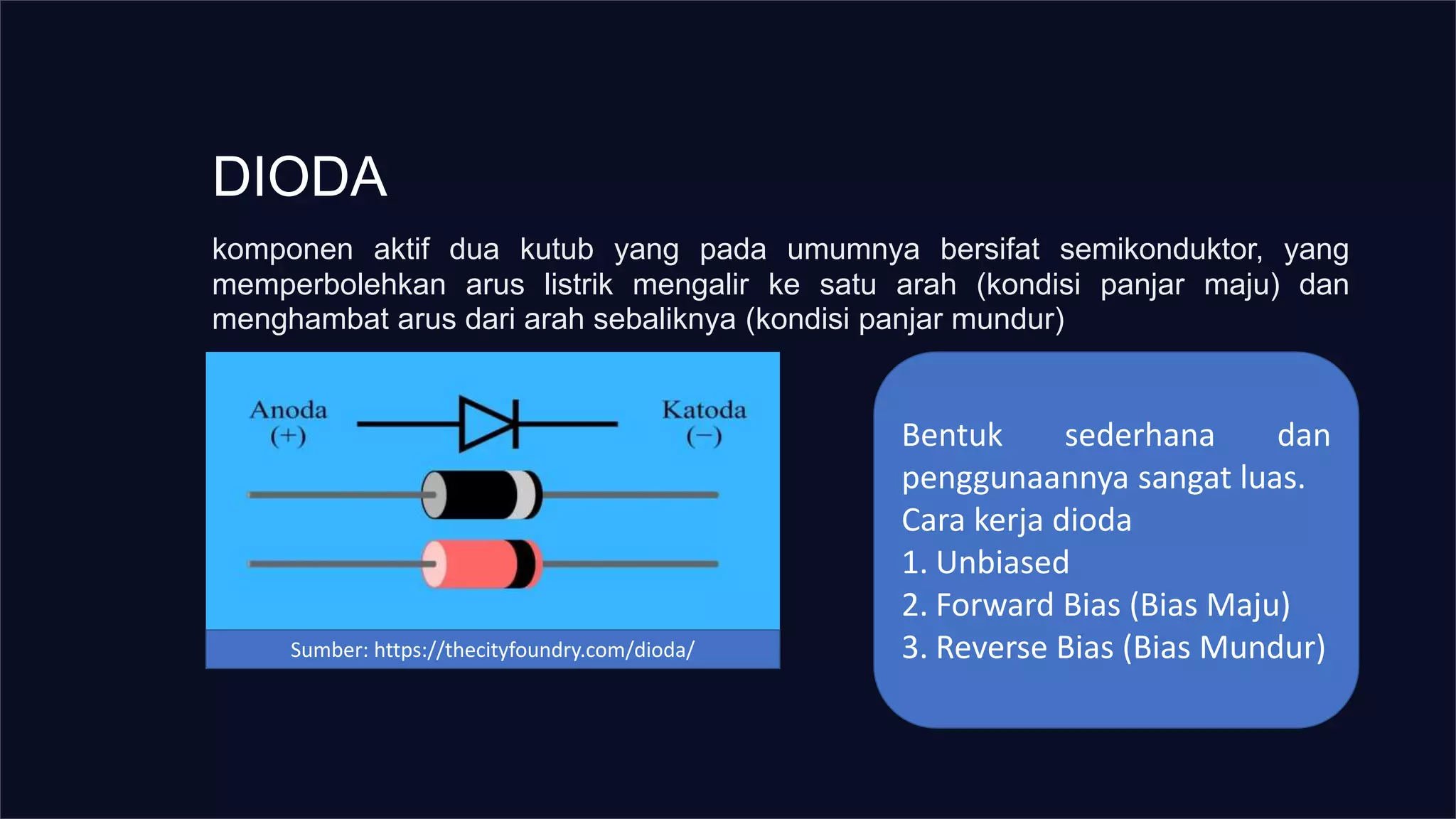

- 13. DIODA komponen aktif duakutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur) Sumber: https://thecityfoundry.com/dioda/ Bentuk sederhana dan penggunaannya sangat luas. Cara kerja dioda 1. Unbiased 2. Forward Bias (Bias Maju) 3. Reverse Bias (Bias Mundur)

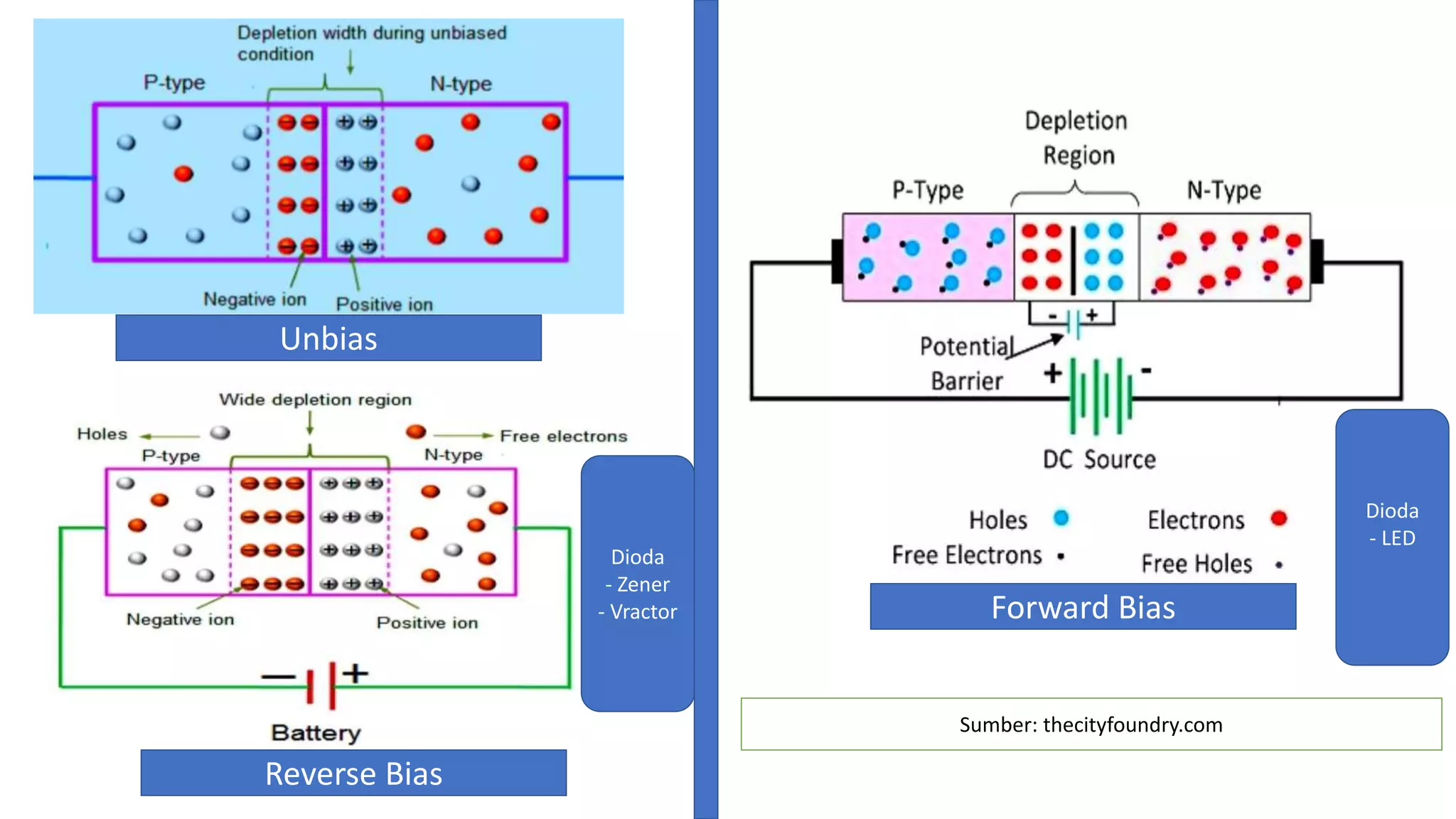

- 14. Reverse Bias Forward Bias Unbias Sumber:thecityfoundry.com Dioda - Zener - Vractor Dioda - LED

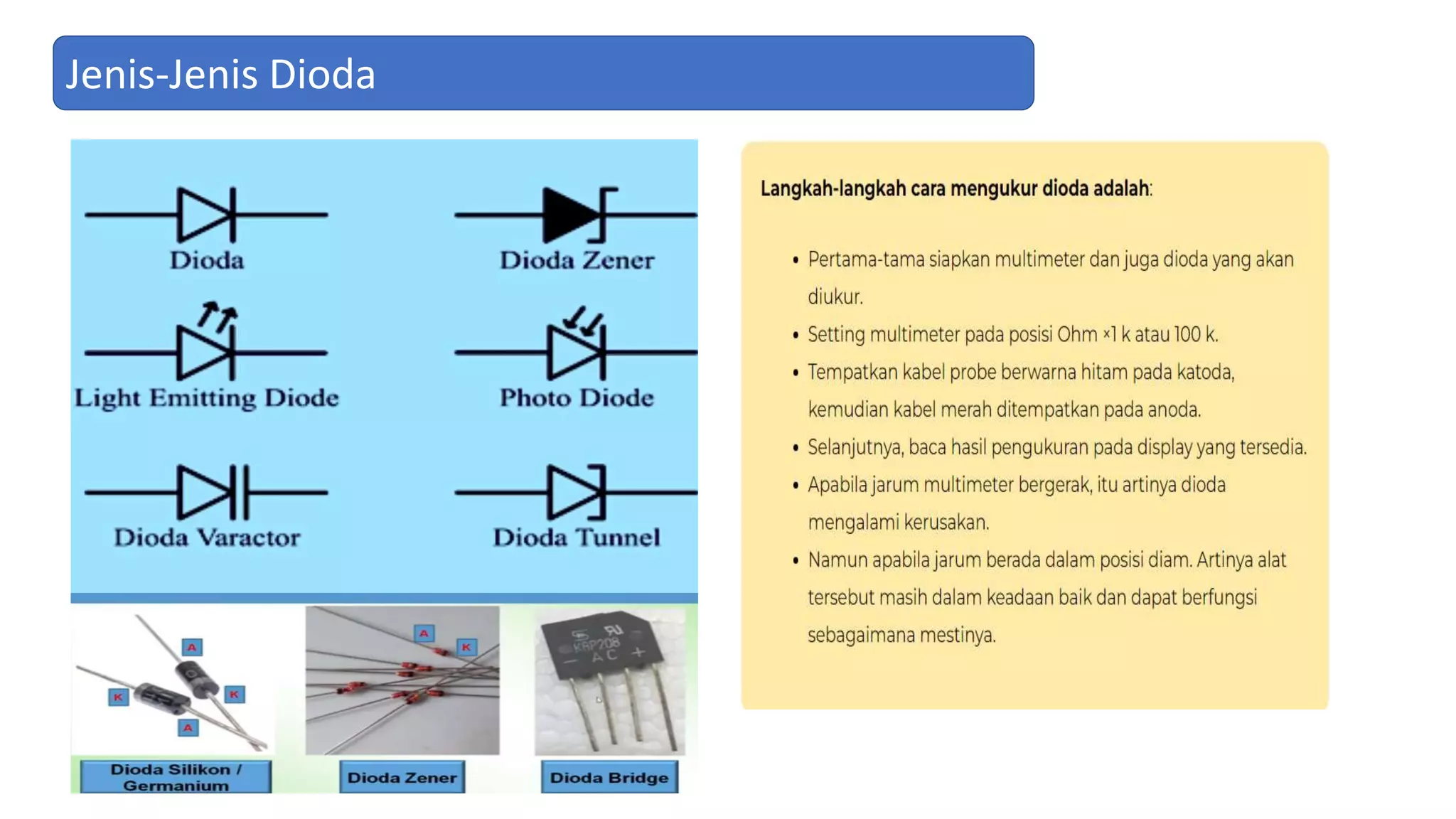

- 15.
- 16. Manakah Lampu yangmenyala pada susunan rangkaian elektronika tersebut? A. 1 B. 2 C. 3 D. 4 E. 5 12 v 12 Vac

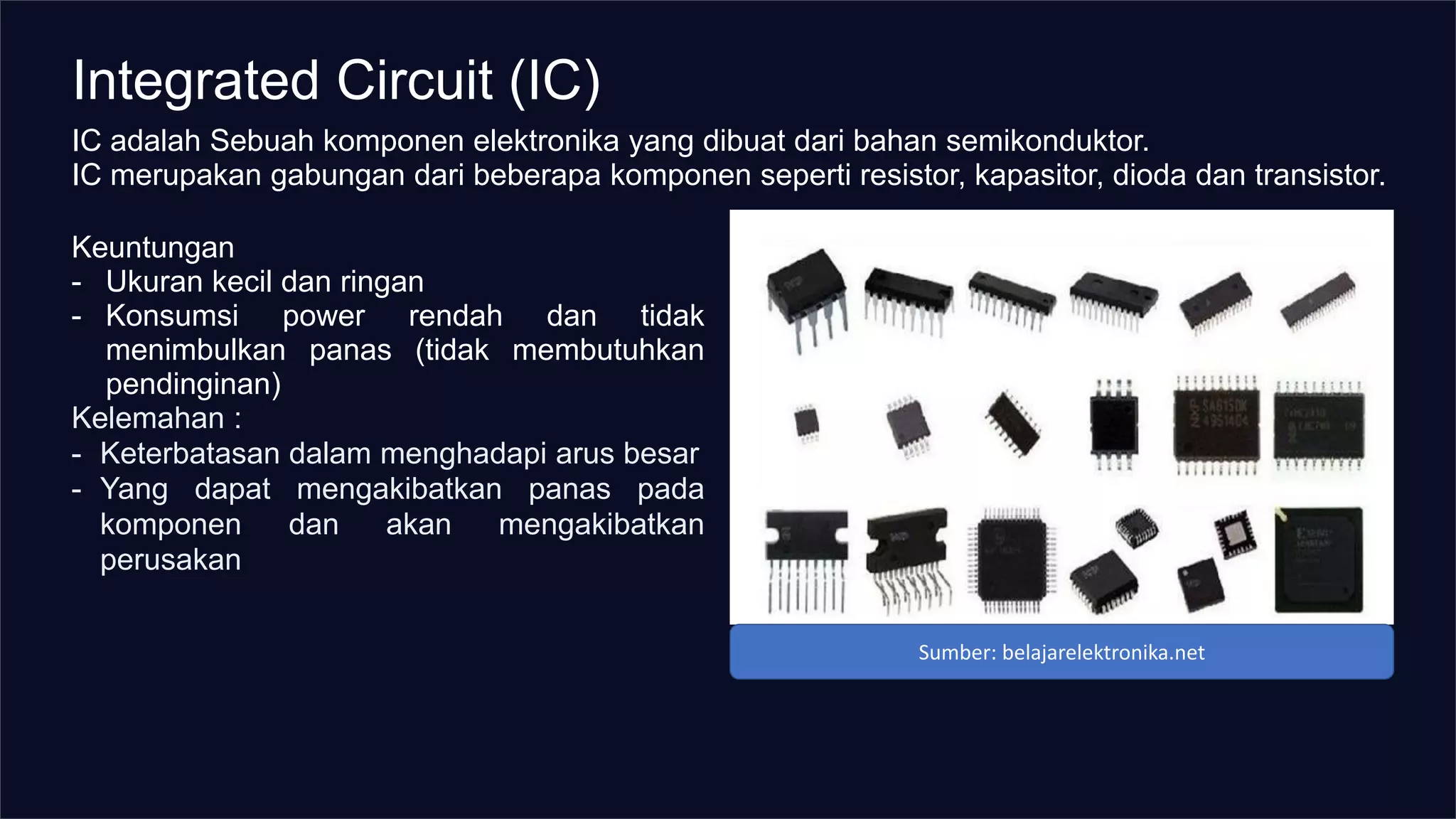

- 17. Integrated Circuit (IC) ICadalah Sebuah komponen elektronika yang dibuat dari bahan semikonduktor. IC merupakan gabungan dari beberapa komponen seperti resistor, kapasitor, dioda dan transistor. Keuntungan - Ukuran kecil dan ringan - Konsumsi power rendah dan tidak menimbulkan panas (tidak membutuhkan pendinginan) Kelemahan : - Keterbatasan dalam menghadapi arus besar - Yang dapat mengakibatkan panas pada komponen dan akan mengakibatkan perusakan Sumber: belajarelektronika.net

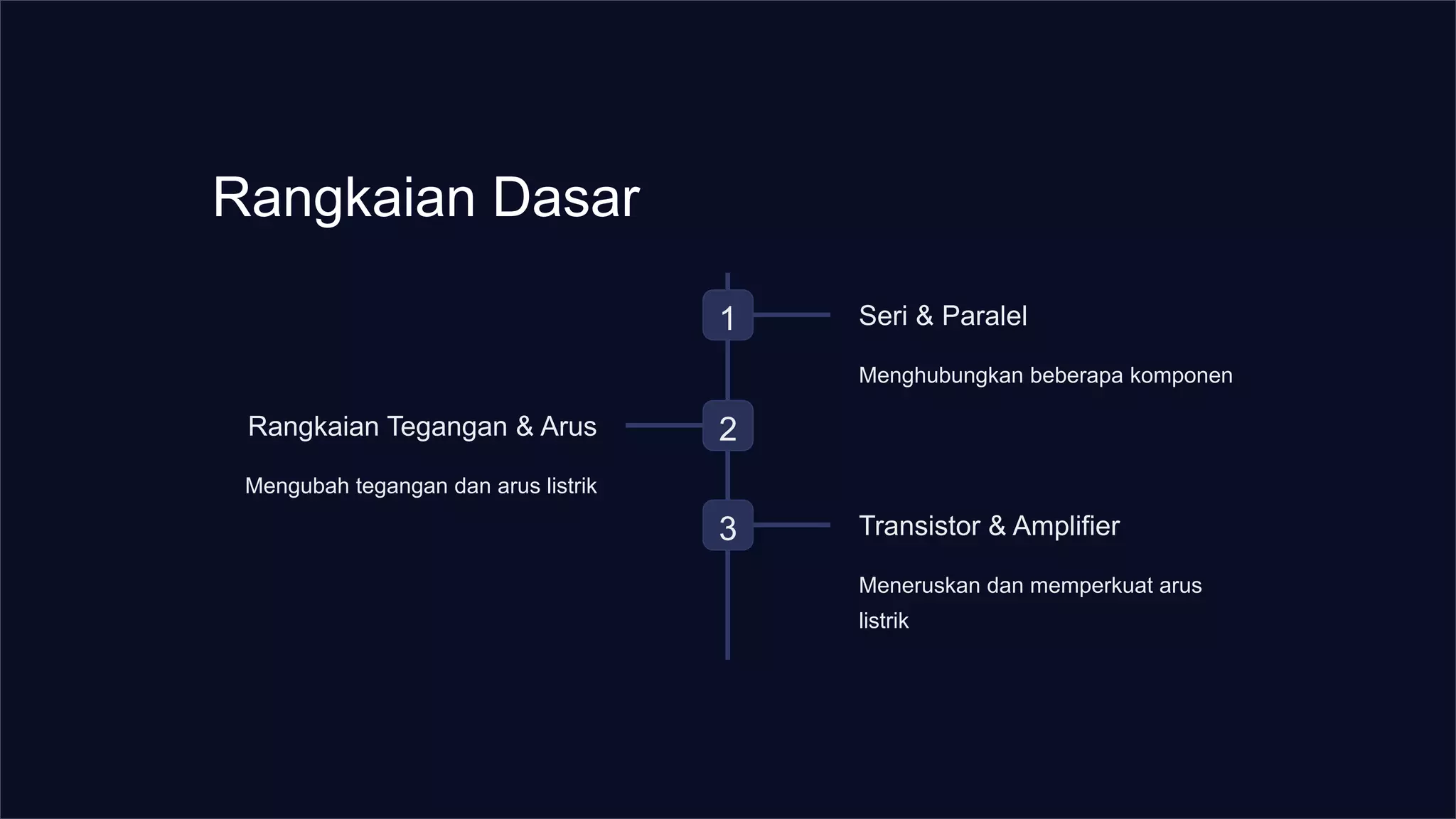

- 18. Rangkaian Dasar 1 Seri& Paralel Menghubungkan beberapa komponen 2 Rangkaian Tegangan & Arus Mengubah tegangan dan arus listrik 3 Transistor & Amplifier Meneruskan dan memperkuat arus listrik

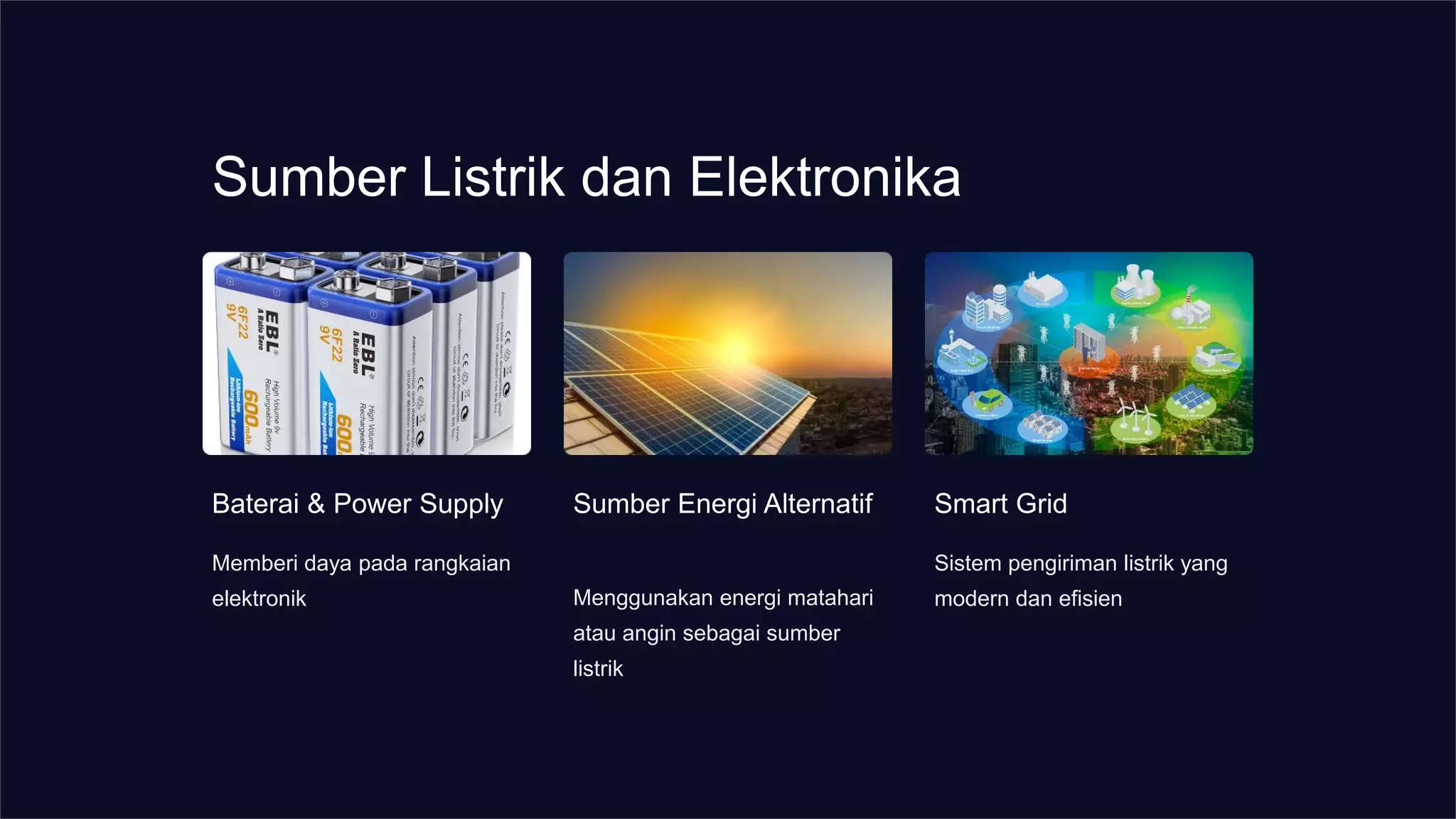

- 19. Sumber Listrik danElektronika Baterai & Power Supply Memberi daya pada rangkaian elektronik Sumber Energi Alternatif Menggunakan energi matahari atau angin sebagai sumber listrik Smart Grid Sistem pengiriman listrik yang modern dan efisien

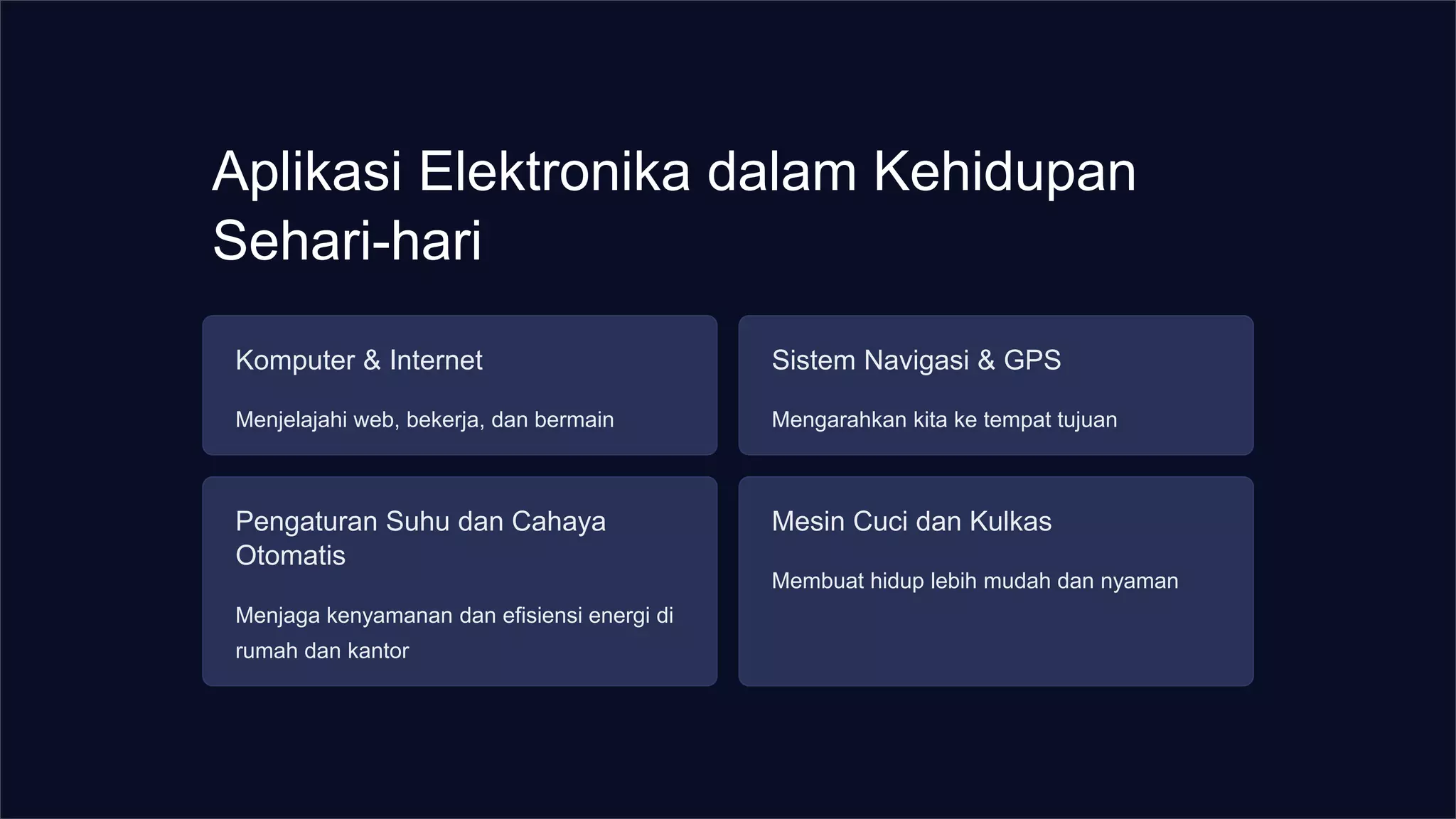

- 20. Aplikasi Elektronika dalamKehidupan Sehari-hari Komputer & Internet Menjelajahi web, bekerja, dan bermain Sistem Navigasi & GPS Mengarahkan kita ke tempat tujuan Pengaturan Suhu dan Cahaya Otomatis Menjaga kenyamanan dan efisiensi energi di rumah dan kantor Mesin Cuci dan Kulkas Membuat hidup lebih mudah dan nyaman

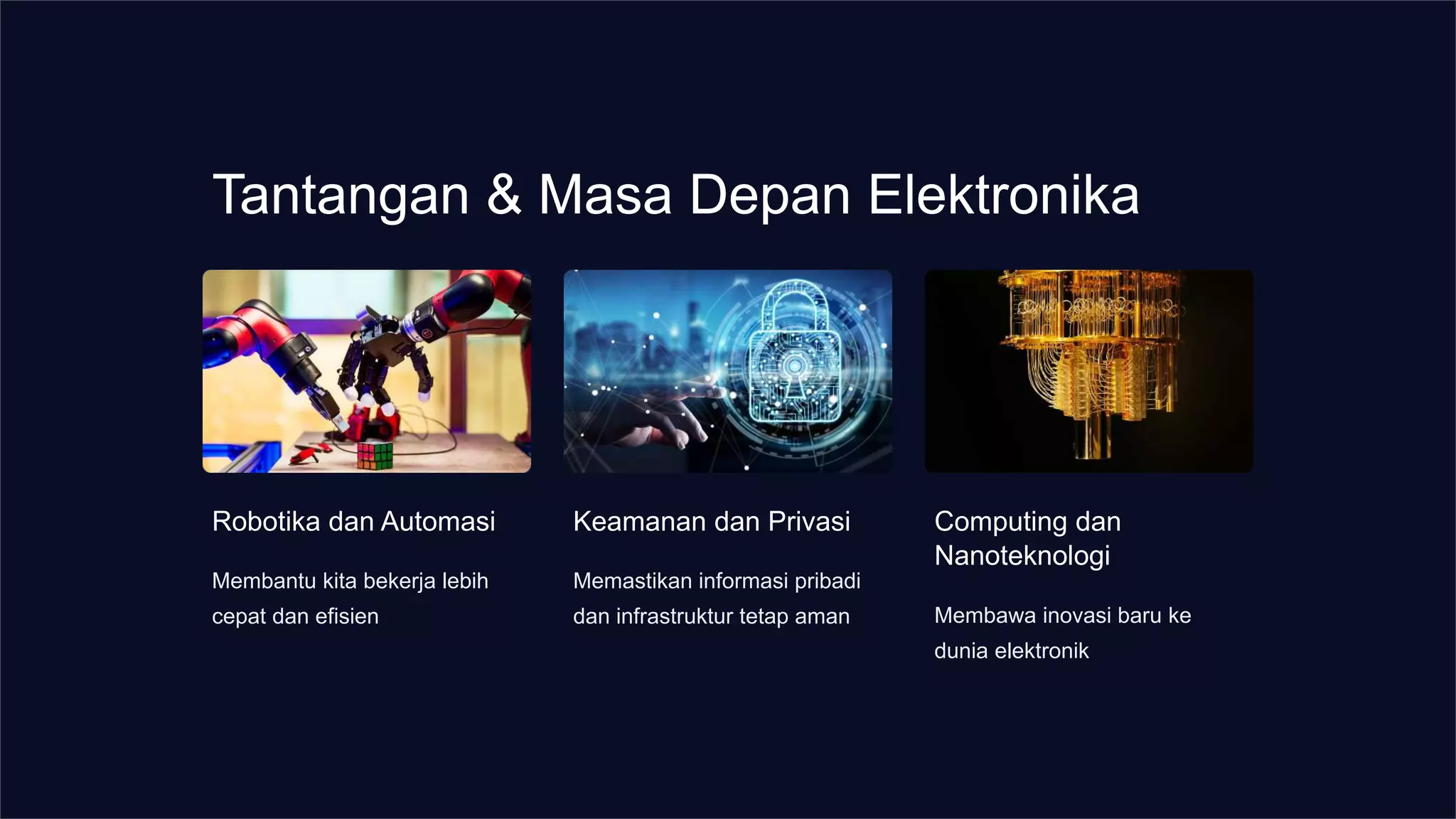

- 21. Tantangan & MasaDepan Elektronika Robotika dan Automasi Membantu kita bekerja lebih cepat dan efisien Keamanan dan Privasi Memastikan informasi pribadi dan infrastruktur tetap aman Computing dan Nanoteknologi Membawa inovasi baru ke dunia elektronik
- 22. Kesimpulan Electronics merupakah ilmuyang sangat penting dalam kehidupan modern. Dengan memahami konsep dasar, komponen dan fungsinya, alat ukur, rangkaian, aspek listrik, aplikasi, tantangan, dan masa depan, kita bisa lebih mengapresiasi teknologi yang mempengaruhi semua aspek kehidupan kita. Terima kasih atas perhatian Anda.
