1. KISI-KISI UAS
STRUKTUR DATA
MANAJEMEN INFORMATIKA
AKADEMI MANAJEMEN INFORMATIKA & KOMPUTER
BINA SARANA INFORMATIKA
2015

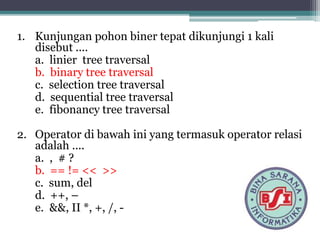

2. 1. Kunjungan pohon biner tepat dikunjungi 1 kali
disebut ....
a. linier tree traversal
b. binary tree traversal
c. selection tree traversal
d. sequential tree traversal
e. fibonancy tree traversal
2. Operator di bawah ini yang termasuk operator relasi
adalah ....
a. , # ?
b. == != << >>
c. sum, del
d. ++, –
e. &&, II *, +, /, -

3. 3. Simpul dengan derajat keluar >= 0 dan derajat masuk
= 0 disebut dengan ….
a. leaf
b. weight
c. root
d. level
e. height
4. Perjalanan dengan ruas yang berbeda-beda disebut ....
a. acyclic
b. cycle
c. path
d. trail
e. walk

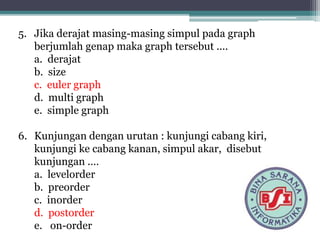

4. 5. Jika derajat masing-masing simpul pada graph
berjumlah genap maka graph tersebut ....
a. derajat
b. size
c. euler graph
d. multi graph
e. simple graph
6. Kunjungan dengan urutan : kunjungi cabang kiri,
kunjungi ke cabang kanan, simpul akar, disebut
kunjungan .…
a. levelorder
b. preorder
c. inorder
d. postorder
e. on-order

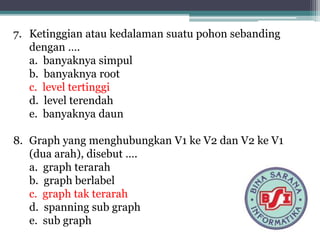

5. 7. Ketinggian atau kedalaman suatu pohon sebanding
dengan ….
a. banyaknya simpul
b. banyaknya root
c. level tertinggi
d. level terendah
e. banyaknya daun
8. Graph yang menghubungkan V1 ke V2 dan V2 ke V1
(dua arah), disebut ….
a. graph terarah
b. graph berlabel
c. graph tak terarah
d. spanning sub graph
e. sub graph

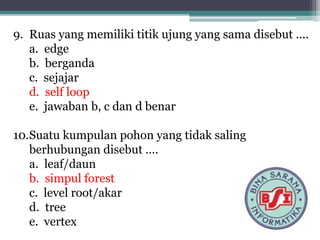

6. 9. Ruas yang memiliki titik ujung yang sama disebut ....
a. edge
b. berganda
c. sejajar
d. self loop
e. jawaban b, c dan d benar
10.Suatu kumpulan pohon yang tidak saling
berhubungan disebut ….
a. leaf/daun
b. simpul forest
c. level root/akar
d. tree
e. vertex

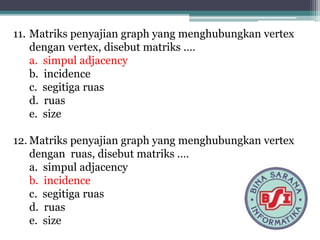

7. 11. Matriks penyajian graph yang menghubungkan vertex
dengan vertex, disebut matriks .…
a. simpul adjacency
b. incidence
c. segitiga ruas
d. ruas
e. size
12. Matriks penyajian graph yang menghubungkan vertex
dengan ruas, disebut matriks .…
a. simpul adjacency
b. incidence
c. segitiga ruas
d. ruas
e. size

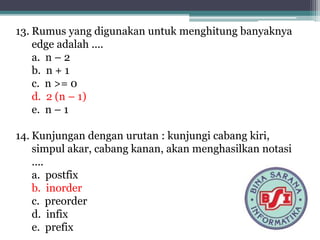

8. 13. Rumus yang digunakan untuk menghitung banyaknya
edge adalah ....
a. n – 2
b. n + 1
c. n >= 0
d. 2 (n – 1)
e. n – 1
14. Kunjungan dengan urutan : kunjungi cabang kiri,
simpul akar, cabang kanan, akan menghasilkan notasi
....
a. postfix
b. inorder
c. preorder
d. infix
e. prefix

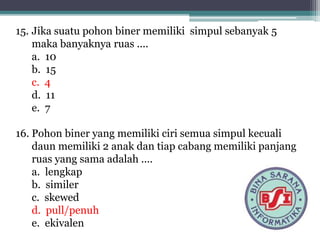

9. 15. Jika suatu pohon biner memiliki simpul sebanyak 5
maka banyaknya ruas ....
a. 10
b. 15
c. 4
d. 11
e. 7
16. Pohon biner yang memiliki ciri semua simpul kecuali
daun memiliki 2 anak dan tiap cabang memiliki panjang
ruas yang sama adalah ....
a. lengkap
b. similer
c. skewed
d. pull/penuh
e. ekivalen

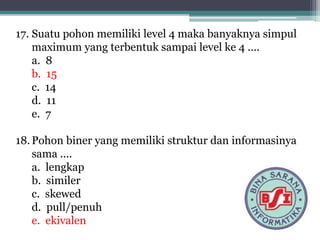

10. 17. Suatu pohon memiliki level 4 maka banyaknya simpul
maximum yang terbentuk sampai level ke 4 ....
a. 8
b. 15
c. 14
d. 11
e. 7
18.Pohon biner yang memiliki struktur dan informasinya
sama ....
a. lengkap
b. similer
c. skewed
d. pull/penuh
e. ekivalen

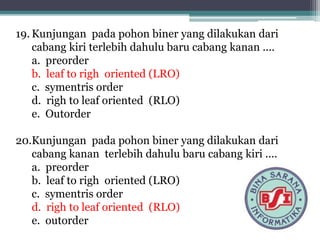

11. 19. Kunjungan pada pohon biner yang dilakukan dari
cabang kiri terlebih dahulu baru cabang kanan ....
a. preorder
b. leaf to righ oriented (LRO)
c. symentris order
d. righ to leaf oriented (RLO)
e. Outorder
20.Kunjungan pada pohon biner yang dilakukan dari
cabang kanan terlebih dahulu baru cabang kiri ....
a. preorder
b. leaf to righ oriented (LRO)
c. symentris order
d. righ to leaf oriented (RLO)
e. outorder

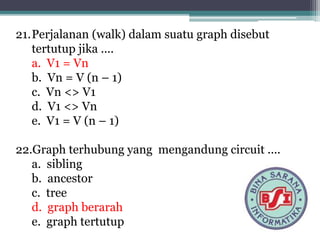

12. 21.Perjalanan (walk) dalam suatu graph disebut
tertutup jika ....
a. V1 = Vn
b. Vn = V (n – 1)
c. Vn <> V1
d. V1 <> Vn
e. V1 = V (n – 1)
22.Graph terhubung yang mengandung circuit ....
a. sibling
b. ancestor
c. tree
d. graph berarah
e. graph tertutup

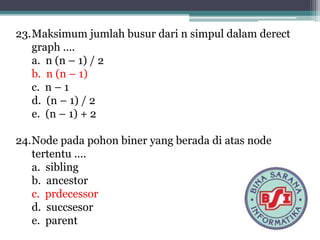

13. 23.Maksimum jumlah busur dari n simpul dalam derect
graph ....
a. n (n – 1) / 2
b. n (n – 1)
c. n – 1
d. (n – 1) / 2
e. (n – 1) + 2
24.Node pada pohon biner yang berada di atas node
tertentu ....
a. sibling
b. ancestor
c. prdecessor
d. succsesor
e. parent

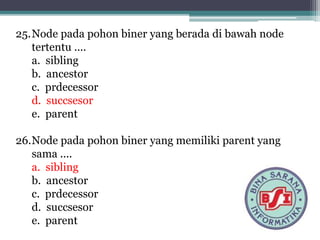

14. 25.Node pada pohon biner yang berada di bawah node
tertentu ....
a. sibling
b. ancestor
c. prdecessor
d. succsesor
e. parent
26.Node pada pohon biner yang memiliki parent yang
sama ....
a. sibling
b. ancestor
c. prdecessor
d. succsesor
e. parent

15. 27.Node pada pohon yang berada pada predessesor satu
level di atas satu node ....
a. sibling
b. ancestor
c. prdecessor
d. succsesor
e. parent
28.Graph terhubung yang tidak mengandung circuit ....
a. sibling
b. ancestor
c. tree
d. graph berarah
e. graph tertutup

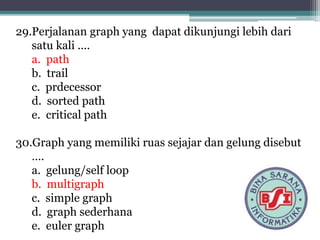

16. 29.Perjalanan graph yang dapat dikunjungi lebih dari
satu kali ....
a. path
b. trail
c. prdecessor
d. sorted path
e. critical path
30.Graph yang memiliki ruas sejajar dan gelung disebut
….
a. gelung/self loop
b. multigraph
c. simple graph
d. graph sederhana
e. euler graph

17. 31. Bila diketahui jumlah derajat semua simpul pada suatu
graph adalah 20, maka banyaknya ruas pada graph
tersebut adalah ….
a. 19
b. 21
c. 40
d. 10
e. 15
32.Bila diketahui banyaknya ruas pada graph tersebut 5
maka derajat graph tersebut adalah ….
a. 19
b. 21
c. 40
d. 10
e. 15

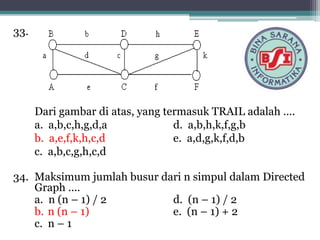

18. 33.
Dari gambar di atas, yang termasuk TRAIL adalah ….
a. a,b,c,h,g,d,a d. a,b,h,k,f,g,b
b. a,e,f,k,h,c,d e. a,d,g,k,f,d,b
c. a,b,c,g,h,c,d
34. Maksimum jumlah busur dari n simpul dalam Directed
Graph ....
a. n (n – 1) / 2 d. (n – 1) / 2
b. n (n – 1) e. (n – 1) + 2
c. n – 1

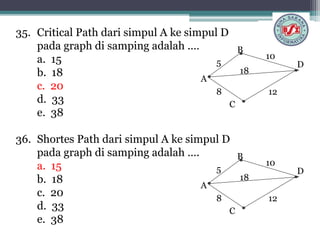

19. 35. Critical Path dari simpul A ke simpul D
pada graph di samping adalah .…
a. 15
b. 18
c. 20
d. 33
e. 38
36. Shortes Path dari simpul A ke simpul D
pada graph di samping adalah ….
a. 15
b. 18
c. 20
d. 33
e. 38
A
B
C
D5
8
10
12
18
A
B
C
D5
8
10
12
18

20. 37. Graph yang memiliki ruas dikunjungi 2 kali disebut
….
a. gelung/self loop
b. multigraph
c. simple graph
d. graph sederhana
e. euler graph
38. Dengan kunjungan PREORDER maka untai yang
dihasilkan adalah ....
a. A B D C
b. A B C D
c. B A D C
d. B D C A
e. B C D A
A
CB
D

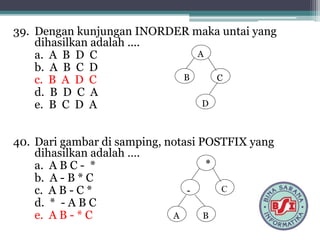

21. 39. Dengan kunjungan INORDER maka untai yang
dihasilkan adalah ....
a. A B D C
b. A B C D
c. B A D C
d. B D C A
e. B C D A
40. Dari gambar di samping, notasi POSTFIX yang
dihasilkan adalah ….
a. A B C - *
b. A - B * C
c. A B - C *
d. * - A B C
e. A B - * C
A
CB
D
*
C-
A B

22. 41. Dari gambar di samping, notasi INFIX yang
dihasilkan adalah .…
a. A B C - *
b. A - B * C
c. A B - C *
d. * - A B C
e. A B - * C
42. Dari gambar di atas, notasi PREFIX yang
dihasilkan adalah ....
a. A B C - *
b. A - B * C
c. * - C A B
d. A B - C *
e. * - A B C
*
C-
A B
