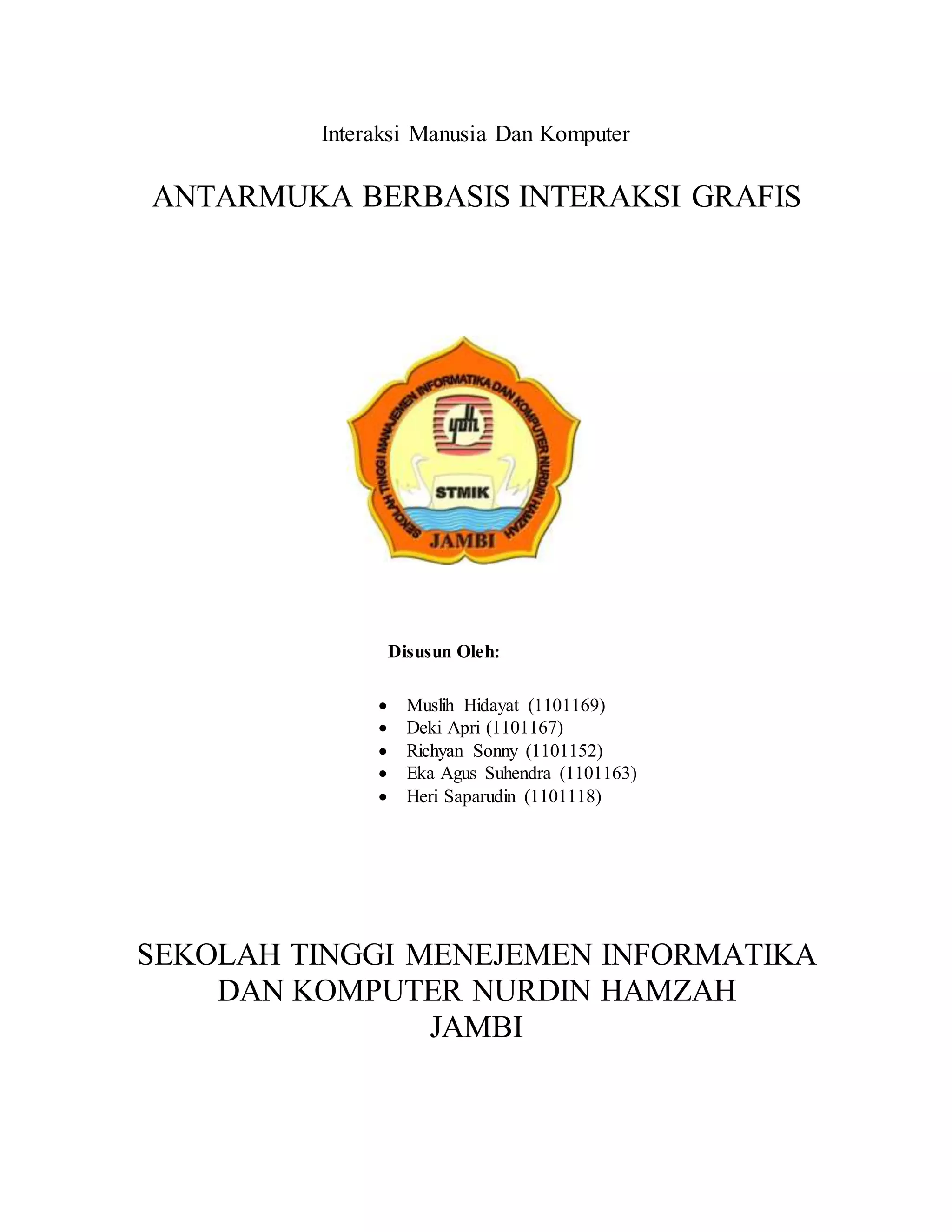

1. Interaksi Manusia Dan Komputer
ANTARMUKA BERBASIS INTERAKSI GRAFIS
Disusun Oleh:
 Muslih Hidayat (1101169)
 Deki Apri (1101167)
 Richyan Sonny (1101152)
 Eka Agus Suhendra (1101163)
 Heri Saparudin (1101118)
SEKOLAH TINGGI MENEJEMEN INFORMATIKA
DAN KOMPUTER NURDIN HAMZAH
JAMBI

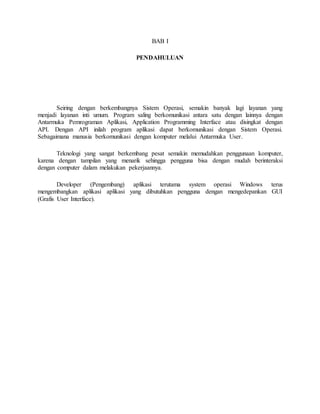

2. BAB I
PENDAHULUAN
Seiring dengan berkembangnya Sistem Operasi, semakin banyak lagi layanan yang
menjadi layanan inti umum. Program saling berkomunikasi antara satu dengan lainnya dengan
Antarmuka Pemrograman Aplikasi, Application Programming Interface atau disingkat dengan
API. Dengan API inilah program aplikasi dapat berkomunikasi dengan Sistem Operasi.
Sebagaimana manusia berkomunikasi dengan komputer melalui Antarmuka User.
Teknologi yang sangat berkembang pesat semakin memudahkan penggunaan komputer,
karena dengan tampilan yang menarik sehingga pengguna bisa dengan mudah berinteraksi
dengan computer dalam melakukan pekerjaannya.
Developer (Pengembang) aplikasi terutama system operasi Windows terus
mengembangkan aplikasi aplikasi yang dibutuhkan pengguna dengan mengedepankan GUI
(Grafis User Interface).

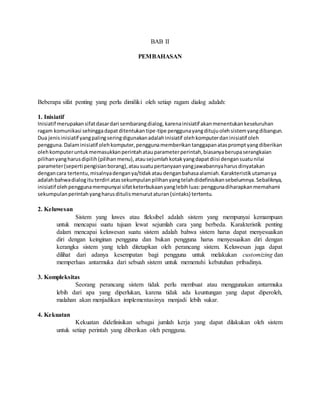

3. BAB II
PEMBAHASAN
Beberapa sifat penting yang perlu dimiliki oleh setiap ragam dialog adalah:
1. Inisiatif
Inisiatif merupakan sifat dasar dari sembarang dialog, karena inisiatif akan menentukan keseluruhan
ragam komunikasi sehingga dapat ditentukan tipe-tipe pengguna yang dituju oleh sistem yang dibangun.
Dua jenis inisiatif yang paling sering digunakan adalah inisiatif oleh komputer dan inisiatif oleh
pengguna. Dalam inisiatif oleh komputer, pengguna memberikan tanggapan atas prompt yang diberikan
oleh komputer untuk memasukkan perintah atau parameter perintah, biasanya berupa serangkaian
pilihan yang harus dipilih (pilihan menu), atau sejumlah kotak yang dapat diisi dengan suatu nilai
parameter (seperti pengisian borang), atau suatu pertanyaan yang jawabannya harus dinyatakan
dengan cara tertentu, misalnya dengan ya/tidak atau dengan bahasa alamiah. Karakteristik utamanya
adalah bahwa dialog itu terdiri atas sekumpulan pilihan yang telah didefinisikan sebelumnya. Sebaliknya,
inisiatif oleh pengguna mempunyai sifat keterbukaan yang lebih luas: pengguna diharapkan memahami
sekumpulan perintah yang harus ditulis menurut aturan (sintaks) tertentu.
2. Keluwesan
Sistem yang luwes atau fleksibel adalah sistem yang mempunyai kemampuan
untuk mencapai suatu tujuan lewat sejumlah cara yang berbeda. Karakteristik penting
dalam mencapai keluwesan suatu sistem adalah bahwa sistem harus dapat menyesuaikan
diri dengan keinginan pengguna dan bukan pengguna harus menyesuaikan diri dengan
kerangka sistem yang telah ditetapkan oleh perancang sistem. Keluwesan juga dapat
dilihat dari adanya kesempatan bagi pengguna untuk melakukan customizing dan
memperluas antarmuka dari sebuah sistem untuk memenuhi kebutuhan pribadinya.
3. Kompleksitas
Seorang perancang sistem tidak perlu membuat atau menggunakan antarmuka
lebih dari apa yang diperlukan, karena tidak ada keuntungan yang dapat diperoleh,
malahan akan menjadikan implementasinya menjadi lebih sukar.
4. Kekuatan
Kekuatan didefinisikan sebagai jumlah kerja yang dapat dilakukan oleh sistem
untuk setiap perintah yang diberikan oleh pengguna.

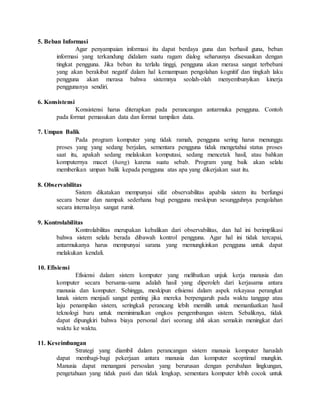

4. 5. Beban Informasi
Agar penyampaian informasi itu dapat berdaya guna dan berhasil guna, beban
informasi yang terkandung didalam suatu ragam dialog seharusnya disesuaikan dengan
tingkat pengguna. Jika beban itu terlalu tinggi, pengguna akan merasa sangat terbebani
yang akan berakibat negatif dalam hal kemampuan pengolahan kognitif dan tingkah laku
pengguna akan merasa bahwa sistemnya seolah-olah menyembunyikan kinerja
penggunanya sendiri.
6. Konsistensi
Konsistensi harus diterapkan pada perancangan antarmuka pengguna. Contoh
pada format pemasukan data dan format tampilan data.
7. Umpan Balik
Pada program komputer yang tidak ramah, pengguna sering harus menunggu
proses yang yang sedang berjalan, sementara pengguna tidak mengetahui status proses
saat itu, apakah sedang melakukan komputasi, sedang mencetak hasil, atau bahkan
komputernya macet (hang) karena suatu sebab. Program yang baik akan selalu
memberikan umpan balik kepada pengguna atas apa yang dikerjakan saat itu.
8. Observabilitas
Sistem dikatakan mempunyai sifat observabilitas apabila sistem itu berfungsi
secara benar dan nampak sederhana bagi pengguna meskipun sesungguhnya pengolahan
secara internalnya sangat rumit.
9. Kontrolabilitas
Kontrolabilitas merupakan kebalikan dari observabilitas, dan hal ini berimplikasi
bahwa sistem selalu berada dibawah kontrol pengguna. Agar hal ini tidak tercapai,
antarmukanya harus mempunyai sarana yang memungkinkan pengguna untuk dapat
melakukan kendali.
10. Efisiensi
Efisiensi dalam sistem komputer yang melibatkan unjuk kerja manusia dan
komputer secara bersama-sama adalah hasil yang diperoleh dari kerjasama antara
manusia dan komputer. Sehingga, meskipun efisiensi dalam aspek rekayasa perangkat
lunak sistem menjadi sangat penting jika mereka berpengaruh pada waktu tanggap atau
laju penampilan sistem, seringkali perancang lebih memilih untuk memanfaatkan hasil
teknologi baru untuk meminimalkan ongkos pengembangan sistem. Sebaliknya, tidak
dapat dipungkiri bahwa biaya personal dari seorang ahli akan semakin meningkat dari
waktu ke waktu.
11. Keseimbangan
Strategi yang diambil dalam perancangan sistem manusia komputer haruslah
dapat membagi-bagi pekerjaan antara manusia dan komputer seoptimal mungkin.
Manusia dapat menangani persoalan yang berurusan dengan perubahan lingkungan,
pengetahuan yang tidak pasti dan tidak lengkap, sementara komputer lebih cocok untuk

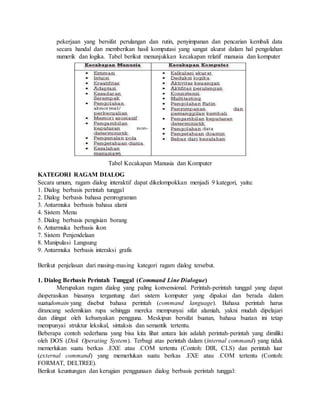

5. pekerjaan yang bersifat perulangan dan rutin, penyimpanan dan pencarian kembali data
secara handal dan memberikan hasil komputasi yang sangat akurat dalam hal pengolahan
numerik dan logika. Tabel berikut menunjukkan kecakapan relatif manusia dan komputer
Tabel Kecakapan Manusia dan Komputer
KATEGORI RAGAM DIALOG
Secara umum, ragam dialog interaktif dapat dikelompokkan menjadi 9 kategori, yaitu:
1. Dialog berbasis perintah tunggal
2. Dialog berbasis bahasa pemrograman
3. Antarmuka berbasis bahasa alami
4. Sistem Menu
5. Dialog berbasis pengisian borang
6. Antarmuka berbasis ikon
7. Sistem Penjendelaan
8. Manipulasi Langsung
9. Antarmuka berbasis interaksi grafis
Berikut penjelasan dari masing-masing kategori ragam dialog tersebut.
1. Dialog Berbasis Perintah Tunggal (Command Line Dialogue)
Merupakan ragam dialog yang paling konvensional. Perintah-perintah tunggal yang dapat
dioperasikan biasanya tergantung dari sistem komputer yang dipakai dan berada dalam
suatudomain yang disebut bahasa perintah (command language). Bahasa perintah harus
dirancang sedemikian rupa sehingga mereka mempunyai sifat alamiah, yakni mudah dipelajari
dan diingat oleh kebanyakan pengguna. Meskipun bersifat buatan, bahasa buatan ini tetap
mempunyai struktur leksikal, sintaksis dan semantik tertentu.
Beberapa contoh sederhana yang bisa kita lihat antara lain adalah perintah-perintah yang dimiliki
oleh DOS (Disk Operating System). Terbagi atas perintah dalam (internal command) yang tidak
memerlukan suatu berkas .EXE atau .COM tertentu (Contoh: DIR, CLS) dan perintah luar
(external command) yang memerlukan suatu berkas .EXE atau .COM tertentu (Contoh:
FORMAT, DELTREE).
Berikut keuntungan dan kerugian penggunaan dialog berbasis perintah tunggal:

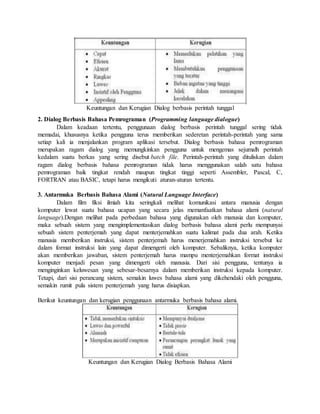

6. Keuntungan dan Kerugian Dialog berbasis perintah tunggal
2. Dialog Berbasis Bahasa Pemrograman (Programming language dialogue)
Dalam keadaan tertentu, penggunaan dialog berbasis perintah tunggal sering tidak
memadai, khususnya ketika pengguna terus memberikan sederetan perintah-perintah yang sama
setiap kali ia menjalankan program aplikasi tersebut. Dialog berbasis bahasa pemrograman
merupakan ragam dialog yang memungkinkan pengguna untuk mengemas sejumalh perintah
kedalam suatu berkas yang sering disebut batch file. Perintah-perintah yang dituliskan dalam
ragam dialog berbasis bahasa pemrograman tidak harus menggunakan salah satu bahasa
pemrograman baik tingkat rendah maupun tingkat tinggi seperti Assembler, Pascal, C,
FORTRAN atau BASIC, tetapi harus mengikuti aturan-aturan tertentu.
3. Antarmuka Berbasis Bahasa Alami (Natural Language Interface)
Dalam film fiksi ilmiah kita seringkali melihat komunikasi antara manusia dengan
komputer lewat suatu bahasa ucapan yang secara jelas memanfaatkan bahasa alami (natural
language).Dengan melihat pada perbedaan bahasa yang digunakan oleh manusia dan komputer,
maka sebuah sistem yang mengimplementasikan dialog berbasis bahasa alami perlu mempunyai
sebuah sistem penterjemah yang dapat menterjemahkan suatu kalimat pada dua arah. Ketika
manusia memberikan instruksi, sistem penterjemah harus menerjemahkan instruksi tersebut ke
dalam format instruksi lain yang dapat dimengerti oleh komputer. Sebaliknya, ketika komputer
akan memberikan jawaban, sistem penterjemah harus mampu menterjemahkan format instruksi
komputer menjadi pesan yang dimengerti oleh manusia. Dari sisi pengguna, tentunya ia
menginginkan keluwesan yang sebesar-besarnya dalam memberikan instruksi kepada komputer.
Tetapi, dari sisi perancang sistem, semakin luwes bahasa alami yang dikehendaki oleh pengguna,
semakin rumit pula sistem penterjemah yang harus disiapkan.
Berikut keuntungan dan kerugian penggunaan antarmuka berbasis bahasa alami.
Keuntungan dan Kerugian Dialog Berbasis Bahasa Alami

7. 4. Sistem Menu
Sistem menu merupakan pilihan yang tepat untuk menunjukkan kemampuan dan fasilitas
yang dimiliki oleh sebuah program aplikasi kepada pengguna. Menu adalah daftar sejumlah
pilihan dalam jumlah terbatas, yang biasanya berupa suatu kalimat atau kumpulan beberapa kata.
Ditinjau dari teknik penampilan pilihan-pilihan pada sebuah sistem menu, dikenal dua jenis
sistem menu:
a. Sistem menu datar
Dalam sistem menu datar, kemampuan dan fasilitas yang dimiliki oleh suatu program
aplikasi akan ditampilkan secara lengkap, dan biasanya menggunakan kalimat-kalimat yang
cukup panjang.
Contoh sistem menu datar
Sistem Menu Datar
b. Sistem menu tarik (pulldown) yang berbasis pada struktur hirarki pilihan (struktur
pohon pilihan)
Sebuah menu tarik pada dasarnya adalah sistem menu yang pilihan-pilihannya
dikelompokkan menurut kategori tertentu atau menurut cara tertentu sehingga mereka
membentuk semacam hirarki pilihan. Pada hirarki paling tinggi, pilihan-pilihan itu disebut
dengan pilihan/menu utama. Sebagian atau semua pilihan/menu utama dapat mempunyai salah
satu atau lebih subpilihan/submenu. Sebuah subpilihan/submenu dari suatu pilihan/menu utama
dapat mempunyai satu atau lebih sub-pilihan dan seterusnya. Struktur ini membentuk semacam
struktur pohon.
Contoh sistem menu tarik
Sistem Menu Tarik

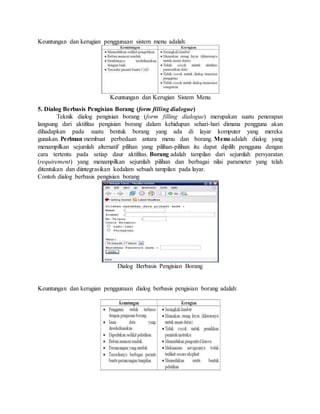

8. Keuntungan dan kerugian penggunaan sistem menu adalah:
Keuntungan dan Kerugian Sistem Menu
5. Dialog Berbasis Pengisian Borang (form filling dialogue)
Teknik dialog pengisian borang (form filling dialogue) merupakan suatu penerapan
langsung dari aktifitas pengisian borang dalam kehidupan sehari-hari dimana pengguna akan
dihadapkan pada suatu bentuk borang yang ada di layar komputer yang mereka
gunakan. Perlman membuat perbedaan antara menu dan borang. Menu adalah dialog yang
menampilkan sejumlah alternatif pilihan yang pilihan-pilihan itu dapat dipilih pengguna dengan
cara tertentu pada setiap daur aktifitas. Borang adalah tampilan dari sejumlah persyaratan
(requirement) yang menampilkan sejumlah pilihan dan berbagai nilai parameter yang telah
ditentukan dan diintegrasikan kedalam sebuah tampilan pada layar.
Contoh dialog berbasis pengisian borang
Dialog Berbasis Pengisian Borang
Keuntungan dan kerugian penggunaan dialog berbasis pengisian borang adalah:

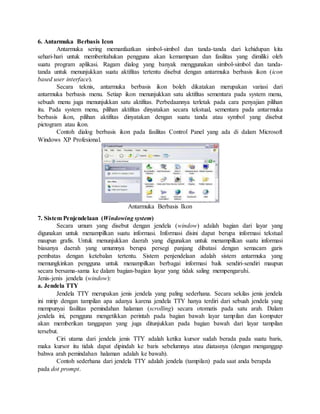

9. 6. Antarmuka Berbasis Icon
Antarmuka sering memanfaatkan simbol-simbol dan tanda-tanda dari kehidupan kita
sehari-hari untuk memberitahukan pengguna akan kemampuan dan fasilitas yang dimiliki oleh
suatu program aplikasi. Ragam dialog yang banyak menggunakan simbol-simbol dan tanda-tanda
untuk menunjukkan suatu aktifitas tertentu disebut dengan antarmuka berbasis ikon (icon
based user interface).
Secara teknis, antarmuka berbasis ikon boleh dikatakan merupakan variasi dari
antarmuka berbasis menu. Setiap ikon menunjukkan satu aktifitas sementara pada system menu,
sebuah menu juga menunjukkan satu aktifitas. Perbedaannya terletak pada cara penyajian pilihan
itu. Pada system menu, pilihan aktifitas dinyatakan secara tekstual, sementara pada antarmuka
berbasis ikon, pilihan aktifitas dinyatakan dengan suatu tanda atau symbol yang disebut
pictogram atau ikon.
Contoh dialog berbasis ikon pada fasilitas Control Panel yang ada di dalam Microsoft
Windows XP Profesional.
Antarmuka Berbasis Ikon
7. Sistem Penjendelaan (Windowing system)
Secara umum yang disebut dengan jendela (window) adalah bagian dari layar yang
digunakan untuk menampilkan suatu informasi. Informasi disini dapat berupa informasi tekstual
maupun grafis. Untuk menunjukkan daerah yang digunakan untuk menampilkan suatu informasi
biasanya daerah yang umumnya berupa persegi panjang dibatasi dengan semacam garis
pembatas dengan ketebalan tertentu. Sistem penjendelaan adalah sistem antarmuka yang
memungkinkan pengguna untuk menampilkan berbagai informasi baik sendiri-sendiri maupun
secara bersama-sama ke dalam bagian-bagian layar yang tidak saling mempengaruhi.
Jenis-jenis jendela (window):
a. Jendela TTY
Jendela TTY merupakan jenis jendela yang paling sederhana. Secara sekilas jenis jendela
ini mirip dengan tampilan apa adanya karena jendela TTY hanya terdiri dari sebuah jendela yang
mempunyai fasilitas pemindahan halaman (scrolling) secara otomatis pada satu arah. Dalam
jendela ini, pengguna mengetikkan perintah pada bagian bawah layar tampilan dan komputer
akan memberikan tanggapan yang juga ditunjukkan pada bagian bawah dari layar tampilan
tersebut.
Ciri utama dari jendela jenis TTY adalah ketika kursor sudah berada pada suatu baris,
maka kursor itu tidak dapat dipindah ke baris sebelumnya atau diatasnya (dengan menganggap
bahwa arah pemindahan halaman adalah ke bawah).
Contoh sederhana dari jendela TTY adalah jendela (tampilan) pada saat anda berapda
pada dot prompt.

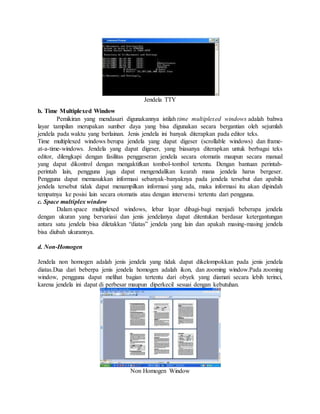

10. Jendela TTY
b. Time Multiplexed Window
Pemikiran yang mendasari digunakannya istilah time multiplexed windows adalah bahwa
layar tampilan merupakan sumber daya yang bisa digunakan secara bergantian oleh sejumlah
jendela pada waktu yang berlainan. Jenis jendela ini banyak diterapkan pada editor teks.
Time multiplexed windows berupa jendela yang dapat digeser (scrollable windows) dan frame-at-
a-time-windows. Jendela yang dapat digeser, yang biasanya diterapkan untuk berbagai teks
editor, dilengkapi dengan fasilitas penggeseran jendela secara otomatis maupun secara manual
yang dapat dikontrol dengan mengaktifkan tombol-tombol tertentu. Dengan bantuan perintah-perintah
lain, pengguna juga dapat mengendalikan kearah mana jendela harus bergeser.
Pengguna dapat memasukkan informasi sebanyak-banyaknya pada jendela tersebut dan apabila
jendela tersebut tidak dapat menampilkan informasi yang ada, maka informasi itu akan dipindah
tempatnya ke posisi lain secara otomatis atau dengan intervensi tertentu dari pengguna.
c. Space multiplex window
Dalam space multiplexed windows, lebar layar dibagi-bagi menjadi beberapa jendela
dengan ukuran yang bervariasi dan jenis jendelanya dapat ditentukan berdasar ketergantungan
antara satu jendela bisa diletakkan “diatas” jendela yang lain dan apakah masing-masing jendela
bisa diubah ukurannya.
d. Non-Homogen
Jendela non homogen adalah jenis jendela yang tidak dapat dikelompokkan pada jenis jendela
diatas.Dua dari beberpa jenis jendela homogen adalah ikon, dan zooming window.Pada zooming
window, pengguna dapat melihat bagian tertentu dari obyek yang diamati secara lebih terinci,
karena jendela ini dapat di perbesar maupun diperkecil sesuai dengan kebutuhan.
Non Homogen Window

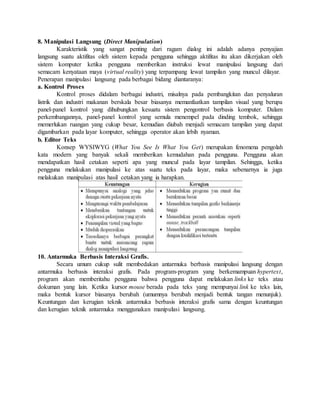

11. 8. Manipulasi Langsung (Direct Manipulation)
Karakteristik yang sangat penting dari ragam dialog ini adalah adanya penyajian
langsung suatu aktifitas oleh sistem kepada pengguna sehingga aktifitas itu akan dikerjakan oleh
sistem komputer ketika pengguna memberikan instruksi lewat manipulasi langsung dari
semacam kenyataan maya (virtual reality) yang terpampang lewat tampilan yang muncul dilayar.
Penerapan manipulasi langsung pada berbagai bidang diantaranya:
a. Kontrol Proses
Kontrol proses didalam berbagai industri, misalnya pada pembangkitan dan penyaluran
listrik dan industri makanan berskala besar biasanya memanfaatkan tampilan visual yang berupa
panel-panel kontrol yang dihubungkan kesuatu sistem pengontrol berbasis komputer. Dalam
perkembangannya, panel-panel kontrol yang semula menempel pada dinding tembok, sehingga
memerlukan ruangan yang cukup besar, kemudian diubah menjadi semacam tampilan yang dapat
digambarkan pada layar komputer, sehingga operator akan lebih nyaman.
b. Editor Teks
Konsep WYSIWYG (What You See Is What You Get) merupakan fenomena pengolah
kata modern yang banyak sekali memberikan kemudahan pada pengguna. Pengguna akan
mendapatkan hasil cetakan seperti apa yang muncul pada layar tampilan. Sehingga, ketika
pengguna melakukan manipulasi ke atas suatu teks pada layar, maka sebenarnya ia juga
melakukan manipulasi atas hasil cetakan yang ia harapkan.
10. Antarmuka Berbasis Interaksi Grafis.
Secara umum cukup sulit membedakan antarmuka berbasis manipulasi langsung dengan
antarmuka berbasis interaksi grafis. Pada program-program yang berkemampuan hypertext,
program akan memberitahu pengguna bahwa pengguna dapat melakukan links ke teks atau
dokuman yang lain. Ketika kursor mouse berada pada teks yang mempunyai link ke teks lain,
maka bentuk kursor biasanya berubah (umumnya berubah menjadi bentuk tangan menunjuk).
Keuntungan dan kerugian teknik antarmuka berbasis interaksi grafis sama dengan keuntungan
dan kerugian teknik antarmuka menggunakan manipulasi langsung.

12. BAB III
PENUTUP
Secara umum, Sistem Operasi adalah software pada lapisan pertama yang ditempatkan
pada memori komputer pada saat komputer dinyalakan. Sedangkan software-software lainnya
dijalankan setelah Sistem Operasi berjalan, dan Sistem Operasi akan melakukan layanan inti
umum untuk software-software itu. Layanan inti umum tersebut seperti akses ke disk,
manajemen memori, skeduling task, dan antar-muka user. Sehingga masing-masing software
tidak perlu lagi melakukan tugas-tugas inti umum tersebut, karena dapat dilayani dan dilakukan
oleh Sistem Operasi. Bagian kode yang melakukan tugas-tugas inti dan umum tersebut
dinamakan dengan “kernel” suatu Sistem Operasi

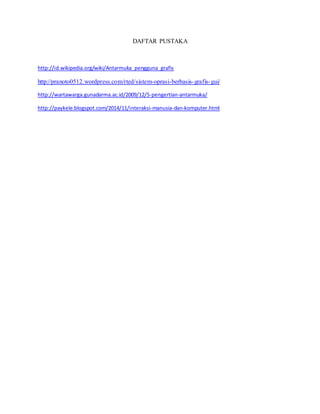

13. DAFTAR PUSTAKA
http://id.wikipedia.org/wiki/Antarmuka_pengguna_grafis
http://pranoto0512.wordpress.com/rted/sistem-oprasi-berbasis-grafis-gui/
http://wartawarga.gunadarma.ac.id/2009/12/5-pengertian-antarmuka/
http://paykele.blogspot.com/2014/11/interaksi-manusia-dan-komputer.html
