- 1. KAPASITOR CHARGE – DISCHARGECAPACITOR
- 2. ANGGOTA KELOMPOK 01 02 03 04 Clifford JasonTaco 2210181041 Ridho Dwica Anggara 2210181046 Lusiana Diyan Ningrum 2210181051 Firja Hanif Maulana 2210181056 05 Muhammad Hafidz 2210181057

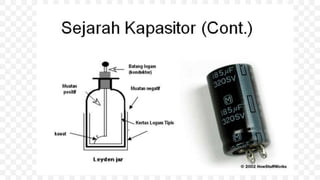

- 3. Sejarah Kapasitor Model Kapasitorpertama ”diciptakan” di Belanda, tepatnya kota Leyden pada abad ke-18 oleh para eksperimentalis fisika. Karenanya alat ini dinamakan Leyden Jar. Leyden Jar adalah wadah yang dibuat untuk menyimpan muatan listrik, yang pada prinsipnya berupa wadah seperti botol namun berlapis logam/konduktor yang diisi bahan isolator (dielektrik) misalnya air dan padanya dimasukkan sebuah batan g logam yang bersifat konduktor, sehingga diperoleh lapisan konduktor – dielektrik - konduktor. Prinsip inilah yang dipakai untuk membuat kapasitor modern. “ “
- 5.
- 6. Sifat Kapasitor Dapat menyimpanenergi listrik, tanpa disertai reaksi kimia Tidak dapat dilalui arus listrik DC dan mudah dilalui arus bolak-balik Bila kedua keping dihubungkan dengan beda potensial, masing-masing bermuatan listrik sama besar tapi berlawanan tanda. 01 02 03
- 7. Fungsi Kapasitor Sebagai cadanganenergi ketika sikuit elektronika terputus secara-tiba-tiba. Ia mungkin mirip seperti baterai singkat. Hal ini karena adanya arus transien pada kapasitor. Pada alat penerima radio, kapasitor bersama komponen elektronika lain dapat digunakan sebagai tapis (penyaring) frekuensi dan filter gelombang Sebagai komponen pada sirkuit penyearah arus/ tegangan ACmenjadi DC atau disebut dengan peng- halus riak 01 02 03 Kapasitor juga dapat digunakan sebagai komponen pemberi cahaya singkat pada blitz kamera04
- 8. Cara Kerja Kapasitor strukturprinsipnya terdiri dari dua buah pelat konduktor yang berlawanan muatan. Masing-masing memiliki luas permukaan A, dan mempunyai muatan persatuan luas . Konduktor yang dipisahkan oleh sebuah zat dielektrik yang bersifat isolator sejauh d. Zat inilah yang nantiny a akan memerangkap (menampung) elektron-elektron bebas. Muatan berada pada permukaan konduktor yang jumlah totalnya adalah nol. Hal ini disebabkan jumlah muatan negatif dan positif sama besar. 01 02 03 Bahan dielektrik adalah bahan yang jika tidak terda pat medan listrik bersifat isolator, namun jika ada medan listrik yang melewatinya, maka akan terbent uk dipol-dipol listrik, yang arah medan magnetnya melawan medan listrik semula 04
- 9. Cara Kerja Kapasitor •Pelat pada kapasitor yang melekat pada terminal negatif baterai meneri ma elektron yang diproduksi baterai. • Pelat pada kapasitor yang menempel ke terminal positif baterai kehilang an elektron ke baterai.
- 10. Cara Kerja Kapasitor Setelahkapasitor di-charge, kapasitor memiliki tegangan yang sama seperti baterai (1,5 volt pada baterai berarti 1,5 volt pada kapasitor).
- 11. Cara Kerja Kapasitor ketikamenghubungkan baterai, bola lampu akan menyala saat arus mengalir da ri baterai ke kapasitor untuk pengisian. Bola lampu akan semakin redup dan akhi rnya padam setelah kapasitor mencapai kapasitasnya/penuh. Jika kemudian mel epaskan baterai dan menggantinya dengan kawat, arus akan mengalir dari satu pelat kapasitor ke pelat kapasitor lainnya. Bola lampu akan menyala awalnya da n kemudian redup sebagai pembuangan kapasitor, sampai benar-benar padam.
- 12.
- 13. Kapasitor Keping Sejajar Kapasitorkeping sejajar adalah kapasitor yang terdiri dari dua keping atau pelat konduktor yang sejajar, masing-masin g pelat mempunyai luas penampang (A) yang sama besar dan kedua pelat terpisah sejauh jarak tertentu (d) yang dipi sahkan oleh bahan dielektrik ( dari bahan isolator) atau Ruang hampa. “ “
- 14. Kapasitor Keping Sejajar Bahandielektrik

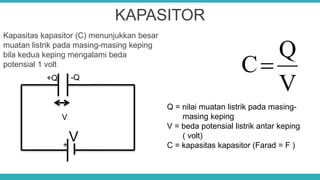

- 15. KAPASITOR Kapasitas kapasitor (C)menunjukkan besar muatan listrik pada masing-masing keping bila kedua keping mengalami beda potensial 1 volt + V +Q -Q V V Q C Q = nilai muatan listrik pada masing- masing keping V = beda potensial listrik antar keping ( volt) C = kapasitas kapasitor (Farad = F )

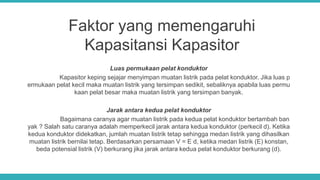

- 16. Faktor yang memengaruhi KapasitansiKapasitor Luas permukaan pelat konduktor Kapasitor keping sejajar menyimpan muatan listrik pada pelat konduktor. Jika luas p ermukaan pelat kecil maka muatan listrik yang tersimpan sedikit, sebaliknya apabila luas permu kaan pelat besar maka muatan listrik yang tersimpan banyak. Jarak antara kedua pelat konduktor Bagaimana caranya agar muatan listrik pada kedua pelat konduktor bertambah ban yak ? Salah satu caranya adalah memperkecil jarak antara kedua konduktor (perkecil d). Ketika kedua konduktor didekatkan, jumlah muatan listrik tetap sehingga medan listrik yang dihasilkan muatan listrik bernilai tetap. Berdasarkan persamaan V = E d, ketika medan listrik (E) konstan, beda potensial listrik (V) berkurang jika jarak antara kedua pelat konduktor berkurang (d).
- 17.

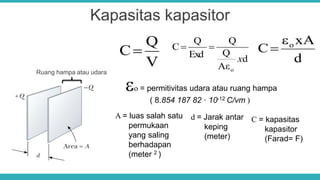

- 18. Kapasitas kapasitor Ruang hampaatau udara V Q C d Aε Q Q Exd Q C o x d xAε C o o = permitivitas udara atau ruang hampa ( 8.854 187 82 · 10-12 C/vm ) A = luas salah satu permukaan yang saling berhadapan (meter 2 ) d = Jarak antar keping (meter) C = kapasitas kapasitor (Farad= F)

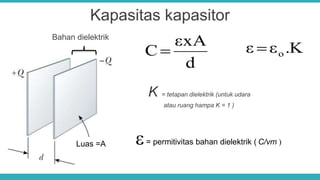

- 19. Kapasitas kapasitor Bahan dielektrik Luas=A d εxA C K.εε o K = tetapan dielektrik (untuk udara atau ruang hampa K = 1 ) = permitivitas bahan dielektrik ( C/vm )
- 20. Bila di dalamnyadiisi bahan lain yang mempunyai konstanta dielektrik K, maka kapasitasnya menjadi Hubungan antara C0 dan C adalah : Kapasitas kapasitor akan berubah harganya bila : K , A dan d diubah Dalam hal ini C tidak tergantung Q dan V, hanya merupakan perbandingan2 yang tetap saja. Artinya meskipun harga Q diubah2, harga C tetap. d A KC 0 00 karena KKCC

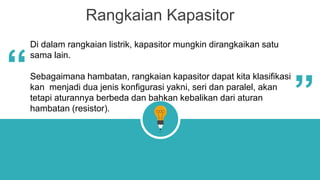

- 21. Rangkaian Kapasitor Di dalamrangkaian listrik, kapasitor mungkin dirangkaikan satu sama lain. Sebagaimana hambatan, rangkaian kapasitor dapat kita klasifikasi kan menjadi dua jenis konfigurasi yakni, seri dan paralel, akan tetapi aturannya berbeda dan bahkan kebalikan dari aturan hambatan (resistor). “ “
- 22. RANGKAIAN SERI 1. Kapasitasgabungan kapasitor (Cg ), kapasitas kapasitor pertama (C1), kapasitor kedua (C2) memenuhi : 2. Muatan listrik yang tersimpan pada rangkaian = muatan listrik pada masing-masing kapasitor. Q = Q1 + Q2 dan Q1 = Q2 3. Tegangan listrik antar ujung rangkaian(V), tegangan pada kapasitor pertama(V1 ) dan kapasitor kedua(V2 ) memenuhi: V = V1 + V2 21g C 1 C 1 C 1

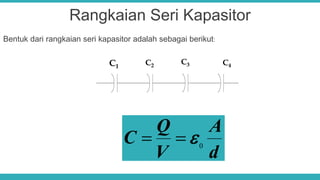

- 23. Rangkaian Seri Kapasitor Bentukdari rangkaian seri kapasitor adalah sebagai berikut: C1 C4 C3C2 d A V Q C 0
- 24. Rangkaian Seri Kapasitor Kapasitoryang dihubungkan seri akan mempunyai muatan yang sama. ;;;; 4321 C Q V C Q V C Q V C Q V decdbcab 321 QQQQ s ae C Q V ... 11111 4321 CCCCCs

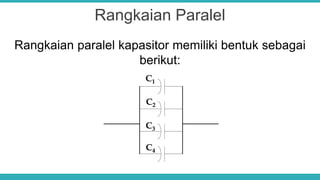

- 25. Rangkaian Paralel Rangkaian paralelkapasitor memiliki bentuk sebagai berikut: C1 C2 C3 C4
- 26. Rangkaian Paralel 1. Teganganpada kapasitor pertama (V1), kapasitor kedua (V2) dan tegangan sumber (V) masing-masing sama besar. V1 = V2 = V 2. Muatan listrik yang tersimpan pada rangkaian memenuhi Q = Q1 + Q2 3. Kapasitas gabungan kapasitor mmenuhi : Cg = C1 + C2

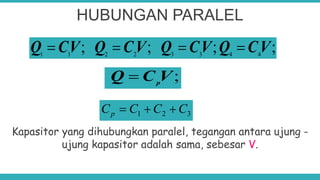

- 27. HUBUNGAN PARALEL Kapasitor yangdihubungkan paralel, tegangan antara ujung - ujung kapasitor adalah sama, sebesar V. ;;;; 44332211 VCQVCQVCQVCQ ;VCQ p 321 CCCCp
- 28. ENERGI KAPASITOR Sesuai denganfungsinya, maka kapasitor yang mempunyai kapasitas besar akan dapat menyimpan energi yang lebih besar pula. Persamaannya : QVCVW 2 12 2 1 Keterangan : Q = muatan listrik kapasitor ( Coulomb) C = Kapasitas kapasitor ( farad) V = tegangan listrik antar keping kapasitor ( Volt) W = Energi listrik yang tersimpan pada kapasitor ( Joule )
- 29. CONTOH SOAL 4. Tigabuah kapasitor dihubungkan secara seri dan paralel, C1 = 1 μF, C2 = 2 μF, C3 = 3 μF dihubungkan dengan sumber tegangan 12 V. Tentukanlah (a) Kapasitas gabungannya, (b) muatan masing2 kapasitor.

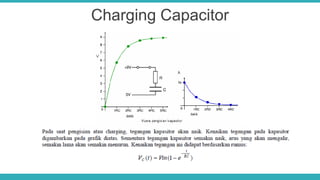

- 30.
- 31.
- 32.
Editor's Notes
- #30 5. Terdapat suatu rangkaian dengan 5 buah kapasitor yang sama besarnya. Tentukan kapasitas antara titik K dan M. Jika sebuah kapasitor yang berkapasitas 10 μF mempunyai energi listrik sebesar 1 Joule, maka berapakah tegangannya ?
- #31 5. Terdapat suatu rangkaian dengan 5 buah kapasitor yang sama besarnya. Tentukan kapasitas antara titik K dan M. Jika sebuah kapasitor yang berkapasitas 10 μF mempunyai energi listrik sebesar 1 Joule, maka berapakah tegangannya ?
- #32 5. Terdapat suatu rangkaian dengan 5 buah kapasitor yang sama besarnya. Tentukan kapasitas antara titik K dan M. Jika sebuah kapasitor yang berkapasitas 10 μF mempunyai energi listrik sebesar 1 Joule, maka berapakah tegangannya ?
