TUJUAN :
1. Mahasiswa dapat membuat aplikasi sederhana dari sistem pengaturan komputer.
2. Mahasiswa dapat mendesain dan membuat hardware dari kontrol motor DC
sebagai aplikasi dari analog control system.
DASAR TEORI :

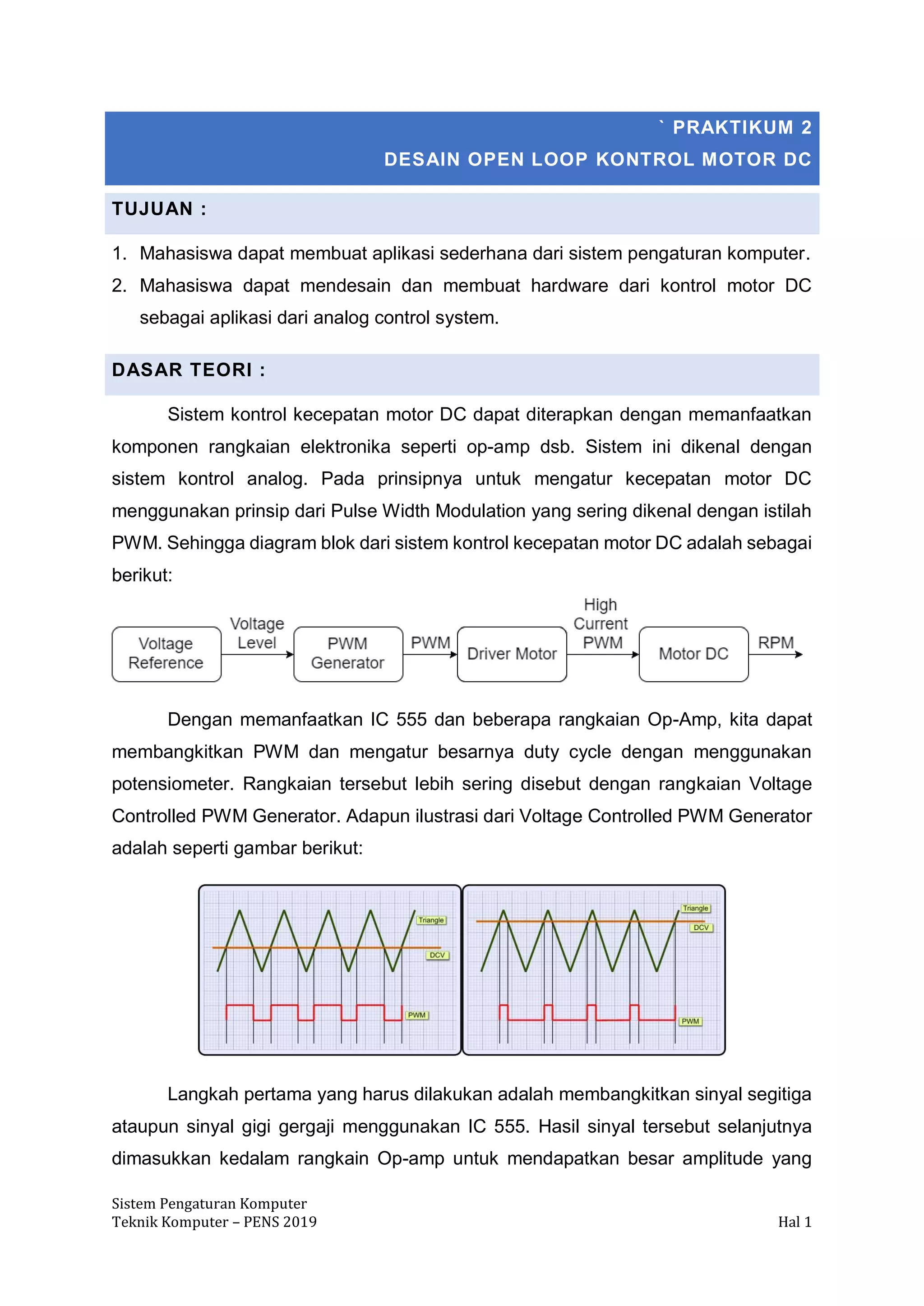

Sistem kontrol kecepatan motor DC dapat diterapkan dengan memanfaatkan
komponen rangkaian elektronika seperti op-amp dsb. Sistem ini dikenal dengan
sistem kontrol analog. Pada prinsipnya untuk mengatur kecepatan motor DC
menggunakan prinsip dari Pulse Width Modulation yang sering dikenal dengan istilah
PWM. Sehingga diagram blok dari sistem kontrol kecepatan motor DC adalah sebagai
berikut:
Dengan memanfaatkan IC 555 dan beberapa rangkaian Op-Amp, kita dapat
membangkitkan PWM dan mengatur besarnya duty cycle dengan menggunakan
potensiometer. Rangkaian tersebut lebih sering disebut dengan rangkaian Voltage
Controlled PWM Generator. Adapun ilustrasi dari Voltage Controlled PWM Generator
adalah seperti gambar berikut:
Langkah pertama yang harus dilakukan adalah membangkitkan sinyal segitiga
ataupun sinyal gigi gergaji menggunakan IC 555. Hasil sinyal tersebut selanjutnya
dimasukkan kedalam rangkain Op-amp untuk mendapatkan besar amplitude yang

2. Sistem Pengaturan Komputer
Teknik Komputer – PENS 2019 Hal 2

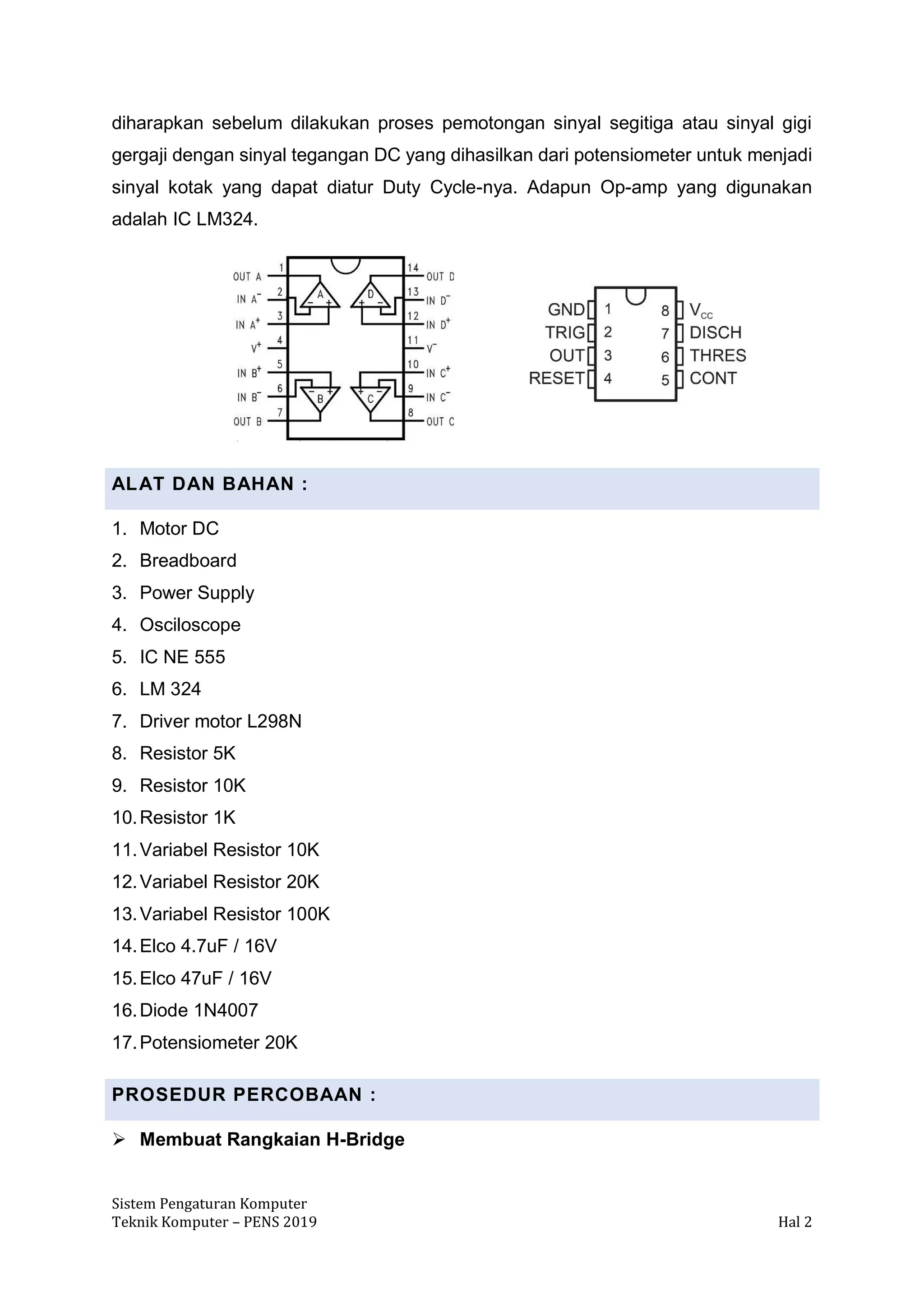

diharapkan sebelum dilakukan proses pemotongan sinyal segitiga atau sinyal gigi
gergaji dengan sinyal tegangan DC yang dihasilkan dari potensiometer untuk menjadi
sinyal kotak yang dapat diatur Duty Cycle-nya. Adapun Op-amp yang digunakan
adalah IC LM324.
ALAT DAN BAHAN :
1. Motor DC
2. Breadboard
3. Power Supply
4. Osciloscope
5. IC NE 555
6. LM 324
7. Driver motor L298N
8. Resistor 5K
9. Resistor 10K
10.Resistor 1K
11.Variabel Resistor 10K
12.Variabel Resistor 20K
13.Variabel Resistor 100K
14.Elco 4.7uF / 16V
15.Elco 47uF / 16V
16.Diode 1N4007
17.Potensiometer 20K
PROSEDUR PERCOBAAN :
➢ Membuat Rangkaian H-Bridge

3. Sistem Pengaturan Komputer
Teknik Komputer – PENS 2019 Hal 3

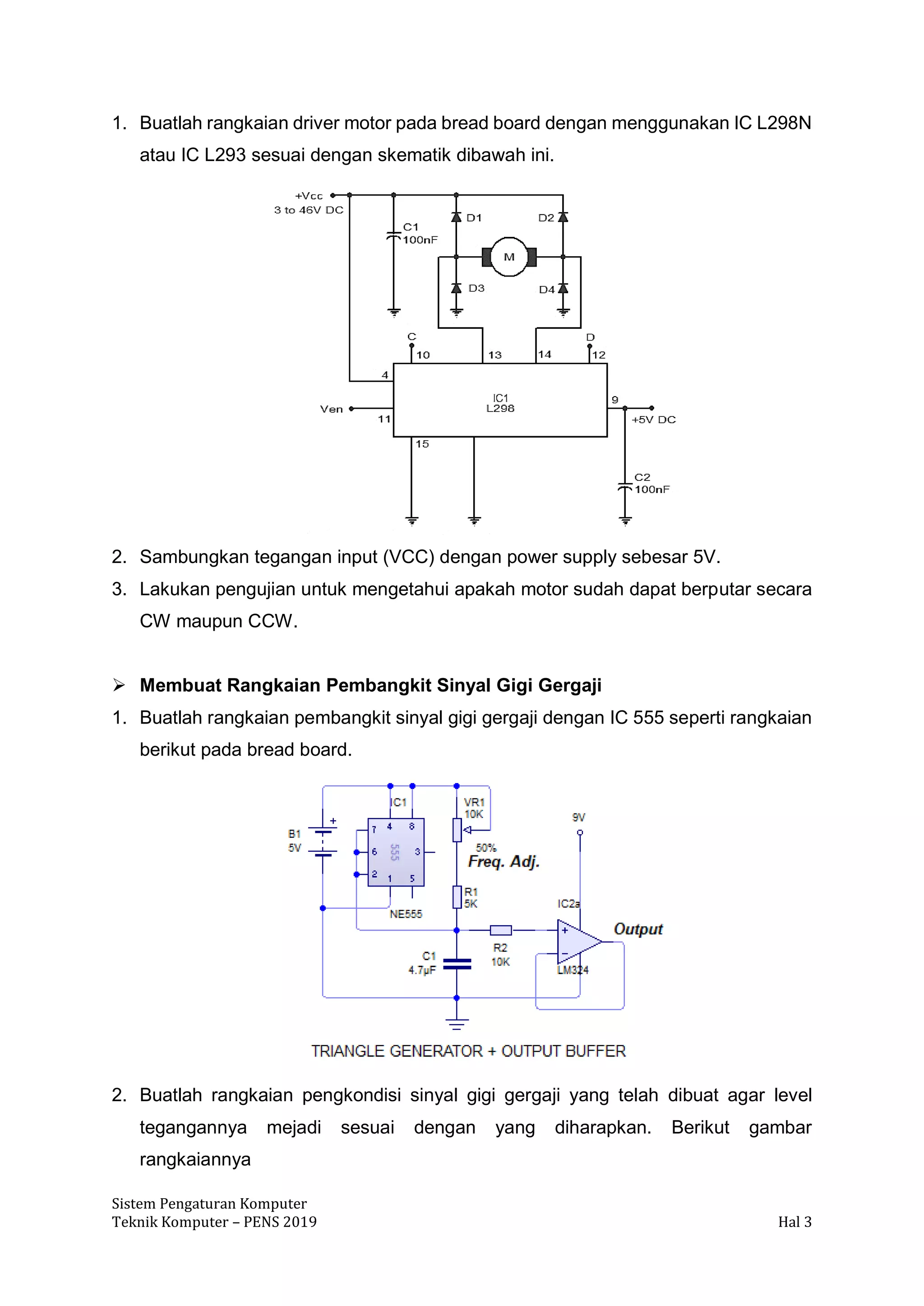

1. Buatlah rangkaian driver motor pada bread board dengan menggunakan IC L298N
atau IC L293 sesuai dengan skematik dibawah ini.
2. Sambungkan tegangan input (VCC) dengan power supply sebesar 5V.
3. Lakukan pengujian untuk mengetahui apakah motor sudah dapat berputar secara
CW maupun CCW.
➢ Membuat Rangkaian Pembangkit Sinyal Gigi Gergaji
1. Buatlah rangkaian pembangkit sinyal gigi gergaji dengan IC 555 seperti rangkaian
berikut pada bread board.

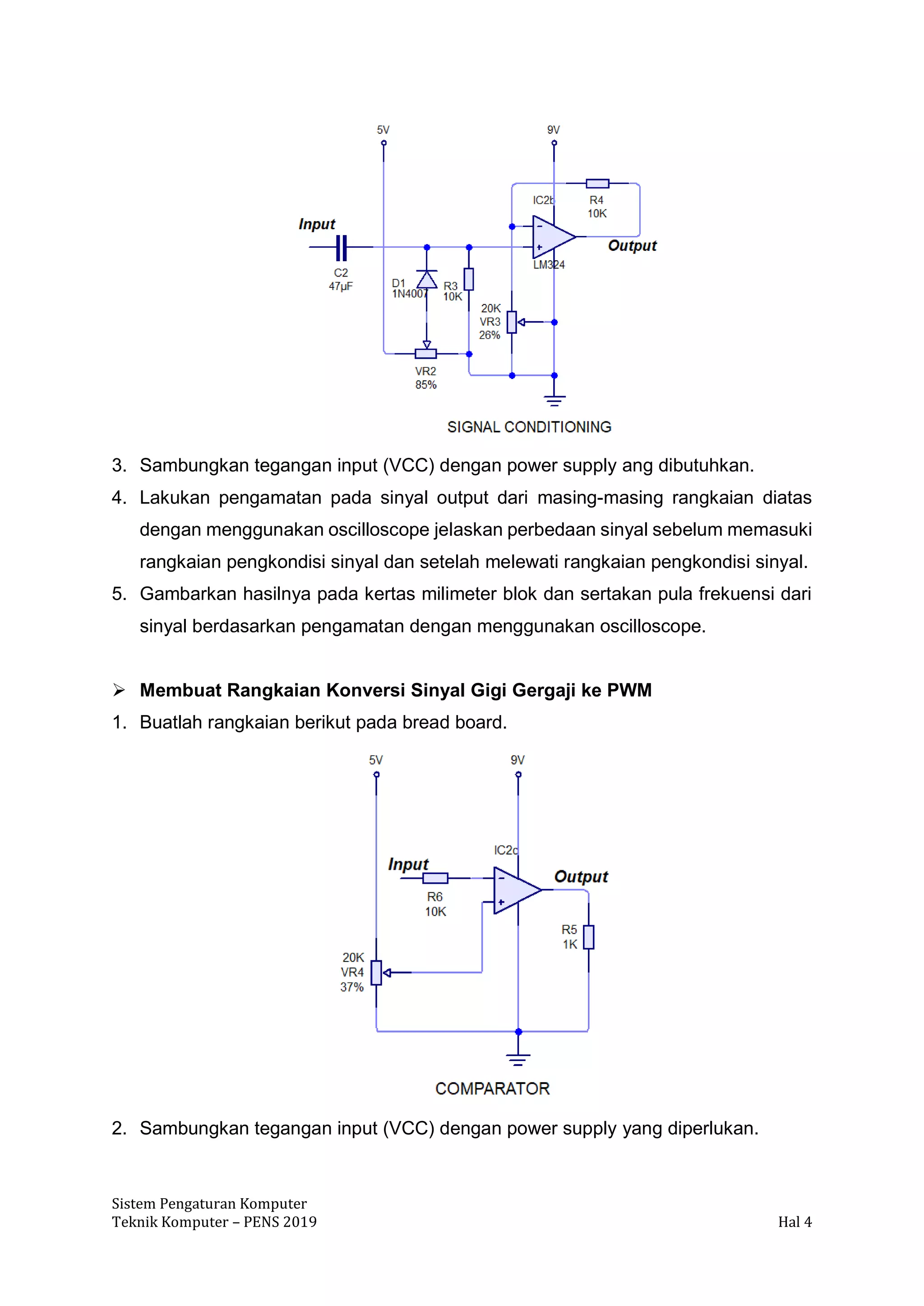

2. Buatlah rangkaian pengkondisi sinyal gigi gergaji yang telah dibuat agar level
tegangannya mejadi sesuai dengan yang diharapkan. Berikut gambar
rangkaiannya

4. Sistem Pengaturan Komputer
Teknik Komputer – PENS 2019 Hal 4
3. Sambungkan tegangan input (VCC) dengan power supply ang dibutuhkan.
4. Lakukan pengamatan pada sinyal output dari masing-masing rangkaian diatas
dengan menggunakan oscilloscope jelaskan perbedaan sinyal sebelum memasuki
rangkaian pengkondisi sinyal dan setelah melewati rangkaian pengkondisi sinyal.
5. Gambarkan hasilnya pada kertas milimeter blok dan sertakan pula frekuensi dari
sinyal berdasarkan pengamatan dengan menggunakan oscilloscope.
➢ Membuat Rangkaian Konversi Sinyal Gigi Gergaji ke PWM
1. Buatlah rangkaian berikut pada bread board.
2. Sambungkan tegangan input (VCC) dengan power supply yang diperlukan.

5. Sistem Pengaturan Komputer
Teknik Komputer – PENS 2019 Hal 5
3. Lakukan pengamatan pada sinyal output dari rangkaian diatas dengan
menggunakan oscilloscope.
4. Gambarkan hasilnya pada kertas milimeter blok dan sertakan pula frekuensi dari
sinyal berdasarkan pengamatan dengan menggunakan oscilloscope.
➢ Kontroller motor DC menggunakan voltage controlled PWM generator.
1. Gabungkan rangkaian yang telah anda buat sesuai dengan blok diagram pada
dasar teori.
2. Lakukan pengujian dengan memberikan input berupa tegangan yang diatur oleh
potensiometer dan output yang digunakan adalah motor DC.
3. Jelaskan cara kerja dari rangkaian yang telah anda buat.
TUGAS
1. Lakukan percobaan dengan mengganti frekuensi dari PWM yang anda buat,
berikan 3 contoh nilai frekuensi dan jelaskan efek yang terjadi.
2. Berikan penjelasan untuk masing-masing rangkaian berdasarkan karakteristik
sinyal yang dihasilkan.

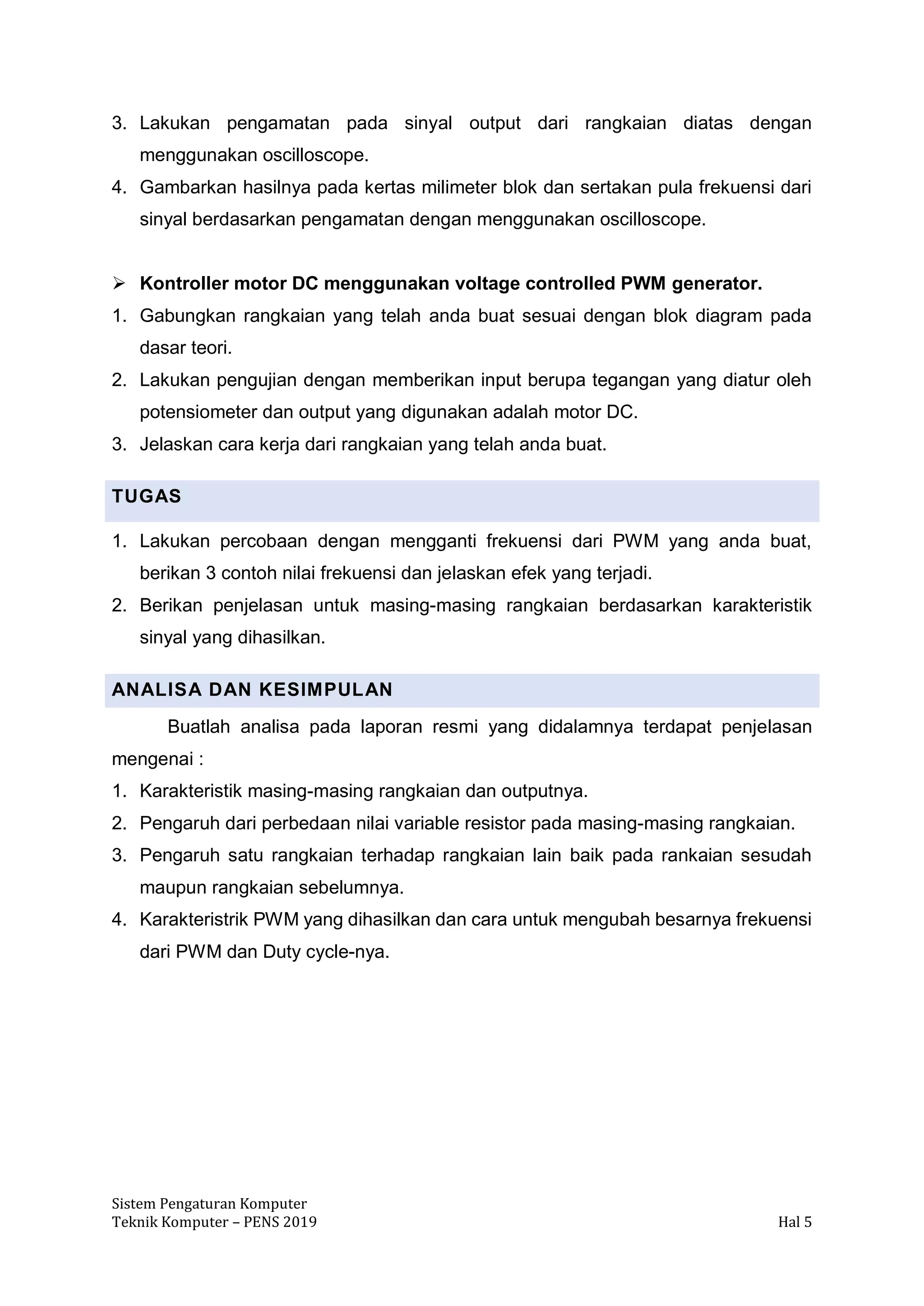

ANALISA DAN KESIMPULAN
Buatlah analisa pada laporan resmi yang didalamnya terdapat penjelasan
mengenai :
1. Karakteristik masing-masing rangkaian dan outputnya.
2. Pengaruh dari perbedaan nilai variable resistor pada masing-masing rangkaian.
3. Pengaruh satu rangkaian terhadap rangkaian lain baik pada rankaian sesudah
maupun rangkaian sebelumnya.
4. Karakteristrik PWM yang dihasilkan dan cara untuk mengubah besarnya frekuensi
dari PWM dan Duty cycle-nya.
