Dokumen ini menjelaskan tentang kapasitor sebagai komponen elektronika yang menyimpan muatan listrik, dengan struktur terdiri dari dua keping konduktor yang terpisah oleh bahan dielektrik. Diterangkan juga sifat-sifat kapasitor, rumus kapasitas, serta cara menghitung kapasitas gabungan pada rangkaian seri dan paralel. Selain itu, dijelaskan energi yang tersimpan dalam kapasitor dan hubungan antara muatan, tegangan, dan kapasitas.

1. KAPASITOR
Drs. Agus Purnomo
aguspurnomosite.blogspot.com CreatedAdaptif S.Pd.
by Jamari,

2. Pengertian
Kapasitor adalah komponen elektronika
yang dapat menyimpan muatan listrik.
Sifat menyimpan energi listrik / muatan
listrik.
Struktur Kapasitor
Adaptif

3. KAPASITOR
KAPASITOR
Secara umum Kapasitor terdiri
Bahan dielektrik atas dua keping konduktor
yang saling sejajar dan
terpisah oleh suatu bahan
dielektrik ( dari bahan
isolator) atau ruang hampa.
Antara dua keping dihubungkan
dengan beda potensial V dan
Luas =A
menimbulkan muatan listrik sama
besar pada masing-masing keping
tetapi berlawanan tanda.
Adaptif

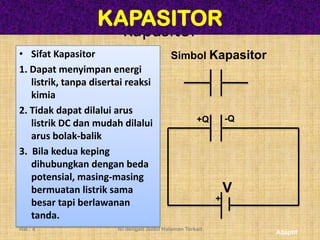

4. KAPASITOR
Kapasitor
• Sifat Kapasitor Simbol Kapasitor
1. Dapat menyimpan energi
listrik, tanpa disertai reaksi
kimia
2. Tidak dapat dilalui arus
+Q -Q
listrik DC dan mudah dilalui
arus bolak-balik
3. Bila kedua keping
dihubungkan dengan beda
potensial, masing-masing
bermuatan listrik sama V
besar tapi berlawanan +
tanda.
Hal.: 4 Isi dengan Judul Halaman Terkait
Adaptif

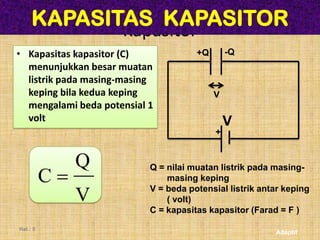

5. KAPASITAS KAPASITOR
Kapasitor
• Kapasitas kapasitor (C) +Q -Q
menunjukkan besar muatan
listrik pada masing-masing
keping bila kedua keping V
mengalami beda potensial 1
volt V
+
Q
C
Q = nilai muatan listrik pada masing-
masing keping
V = beda potensial listrik antar keping
V ( volt)
C = kapasitas kapasitor (Farad = F )
Hal.: 5
Adaptif

6. KAPASITOR KEPING SEJAJAR
Kapasitas kapasitor
Q A = luas salah satu
Ruang hampa atau udara
C permukaan
V yang saling
berhadapan
Q Q (meter 2 )
C 
Exd Q d = Jarak antar
xd
Aε o keping
(meter)
C = kapasitas
ε o xA kapasitor
Luas =A C (Farad= F)
d
o = permitivitas udara atau ruang hampa
( 8.854 187 82 · 10-12 C/vm )
Hal.: 6 Isi dengan Judul Halaman Terkait
Adaptif

7. KAPASITAS KAPASITOR
Kapasitas kapasitor
Kapasitas kapasitor yang terdiri atas bahan dielektrik
Bahan dielektrik εxA
C
d
ε  ε o .K
Luas =A
K = tetapan dielektrik (untuk udara
atau ruang hampa K = 1 )
 = permitivitas bahan dielektrik ( C/vm )
Hal.: 7 Isi dengan Judul Halaman Terkait
Adaptif

8. RANGKAIAN KAPASITOR
Rangkaian Kapasitor
• Rangkaian Seri 1. Kapasitas gabungan kapasitor (Cg ),
kapasitas kapasitor pertama (C1),
kapasitor kedua (C2) memenuhi :
1 1 1
 
Cg C1 C2
2. Muatan listrik yang tersimpan pada
+Q1 -Q1 +Q2 -Q2
rangkaian = muatan listrik pada masing-
masing kapasitor.
Q = Q1 + Q2 dan Q1 = Q2
3. Tegangan listrik antar ujung
rangkaian(V), tegangan pada kapasitor
pertama(V1 ) dan kapasitor kedua(V2 )
V memenuhi:
+ V = V1 + V2
Hal.: 8 Isi dengan Judul Halaman Terkait
Adaptif

9. RANGKAIAN KAPASITOR
Rangkaian Kapasitor
• Rangkaian seri
1. Kapasitas gabungan
Contoh kapasitor :
1 1 1 3 2
  
+Q -Q +Q -Q Cg 2 3 6
Cg = 6/5 = 1,2 F
C1 = 2 F C2 = 3 F 2. Muatan listrik
pada rangkaian = 1,2 F x 6V
= 7,2 C
Pada kapasitor satu = 7,2 C
V = 6 volt Pada kasitor kedua = 7,2 C
+ 3. Tegangan liatrik
pada kapasitor satu = 3,6 V
Pada kapasitor dua = 2,4 V
Hal.: 9 Isi dengan Judul Halaman Terkait
Adaptif

10. RANGKAIAN KAPASITOR
Rangkaian Kapasitor
• Rangkaian paralel
1. Tegangan pada kapasitor
pertama (V1), kapasitor kedua
(V2) dan tegangan sumber (V)
+Q1 -Q1 masing-masing sama besar.
V1 = V2 = V
2. Muatan listrik yang tersimpan
pada rangkaian memenuhi
Q = Q1 + Q 2
+Q2 -Q2 3. Kapasitas gabungan kapasitor
mmenuhi :
Cg = C1 + C 2
V
+
Hal.: 10 Isi dengan Judul Halaman Terkait
Adaptif

11. RANGKAIAN KAPASITOR
Rangkaian Kapasitor
• Rangkaian paralel
1. Tegangan pada kapasitor
Contoh pertama (V1) dan kapasitor
kedua (V2) adalah
+Q1 -Q1 V1 = V2 = 6 volt
2. Kapasitas gabungan kapasitor
adalah
C1 = 2 F
Cg = C1 + C2 = 2F + 3F = 5F
3. Muatan listrik yang tersimpan
+Q2 -Q2 pada rangkaian memenuhi
Q = Cg xV = 5F x 6V = 30C
Q1 = C1 x V = 2Fx6V = 12C
C2 = 3 F
Q2 = C2 x V = 3Fx6V = 18C
V = 6 volt
+
Hal.: 11 Isi dengan Judul Halaman Terkait
Adaptif

12. CONTOH 1SOAL= 2 F dirangkai
Tiga buah kapasitor C = 3 F, C = F dan C
1 2 3
seperti terlihat pada gambar di bawah ini. Rangkaian ini
dihubungkan dengan sumber tegangan 2 volt. Hitunglah :
a). Kapasitansi ekivalen rangkaian tersebut.
b). Besarnya muatan yang tersimpan pada C3.
Adaptif

13. C1  3 F C 2  1 F C 3  2 F
C 2 & C 3 paralel :
C 23  C 2  C 3  (1  2 )  3  F
C 1 & C 23 seri :
C 1 C 23 ( 3 )( 3 )
C eq  C 123    1,5  F
C 1  C 23 33
Adaptif

14. C1  3 F C 2  1 F C 3  2 F
C 123  1,5  F
Seri : Q 123  Q 1  Q 23  C 123 V123
 (1,5 )( 2 )  3  C
Paralel : V 23  V 2  V 3
Q 23 3
V 23    1V
C 23 3
Q 3  C 3 V 3  ( 2 )( 1)  2  C
Adaptif

15. Mula-mula kapasitor C1 diisi muatan dari tegangan
Vo (saklar S1 ditutup). Setelah muatan pada C1 penuh
tegangan Vo dilepaskan (S1 dibuka lagi). Kemudian
saklar S2 ditutup sehingga sebagian muatan di C1
pindah ke kapasitor C2. Tentukan tegangan akhirnya
S1 S2
Vo C1 C2
Jawab :
Q o  C 1Vo
Paralel :  V1  V 2  V
Q o  Q1  Q 2
 C 1 V1  C 2 V 2  ( C 1  C 2 ) V
C1
C 1Vo  ( C 1  C 2 ) V  V  Vo
C1  C 2 Adaptif

16. ENERGI Tersimpan pada Kapasitor
Energi Listrik yang
KAPASITOR
• Grafik hubungan tegangan (V) dengan muatan listrik yang tersimpan pada
kapasitor (Q)
Q(Coulomb)
Nilai energi listrik yang
tersimpan pada kapasitor yang
bermuatan listrik Q = luas daerah
Dibawah garis grafik Q-V (yang
Q
diarsir ).
1
V
V(volt) W QV
2
Hal.: 16 Isi dengan Judul Halaman Terkait
Adaptif

17. ENERGI KAPASITOR
Sebuah kapasitor yang memiliki kapasitas C dihubungkan dengan
tegangan V. 1
W (CV)V
2
Karena Q = C.V, maka
C
1
W
2
CV
2
V
+ Keterangan :
Q = muatan listrik kapasitor ( Coulomb)
C = Kapasitas kapasitor ( farad)
V = tegangan listrik antar keping kapasitor ( Volt)
W = Energi listrik yang tersimpan pada kapasitor ( Joule )
Hal.: 17 Isi dengan Judul Halaman Terkait
Adaptif

18. KAPASITOR
Kinematika Gerak
