- 1. LISTRIK DINAMIS Drs. Agus Purnomo aguspurnomosite.blogspot.com

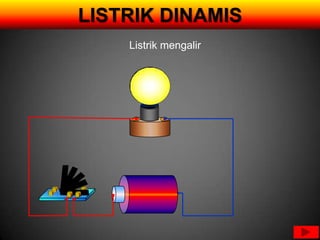

- 2. LISTRIK DINAMIS Listrik mengalir
- 3.

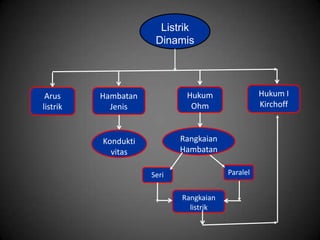

- 4. Listrik Dinamis Arus Hambatan Hukum Hukum I listrik Jenis Ohm Kirchoff Kondukti Rangkaian vitas Hambatan Seri Paralel Rangkaian listrik

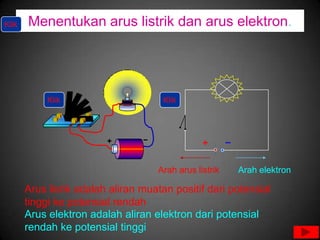

- 5. Klik Menentukan arus listrik dan arus elektron. Klik Klik Arah arus listrik Arah elektron Arus lisrik adalah aliran muatan positif dari potensial tinggi ke potensial rendah Arus elektron adalah aliran elektron dari potensial rendah ke potensial tinggi

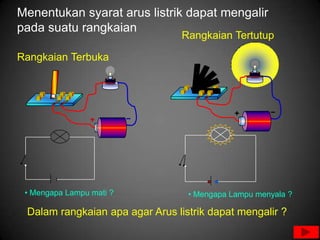

- 6. Menentukan syarat aruslistrik dapat mengalir pada suatu rangkaian Rangkaian Tertutup Rangkaian Terbuka • Mengapa Lampu mati ? • Mengapa Lampu menyala ? Dalam rangkaian apa agar Arus listrik dapat mengalir ?

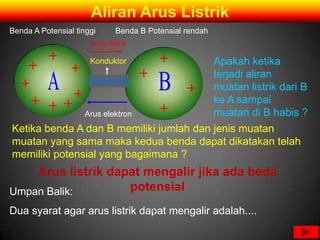

- 7. Aliran Arus Listrik BendaA Potensial tinggi Benda B Potensial rendah Arus listrik Konduktor Apakah ketika terjadi aliran muatan listrik dari B ke A sampai Arus elektron muatan di B habis ? Ketika benda A dan B memiliki jumlah dan jenis muatan muatan yang sama maka kedua benda dapat dikatakan telah memiliki potensial yang bagaimana ? Arus listrik dapat mengalir jika ada beda Umpan Balik: potensial Dua syarat agar arus listrik dapat mengalir adalah....

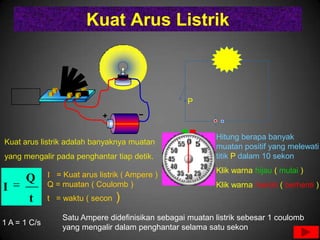

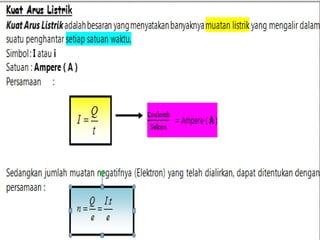

- 8. Kuat Arus Listrik P Hitung berapa banyak Kuat arus listrik adalah banyaknya muatan muatan positif yang melewati yang mengalir pada penghantar tiap detik. titik P dalam 10 sekon Klik warna hijau ( mulai ) I = Kuat arus listrik ( Ampere ) Q Q = muatan ( Coulomb ) Klik warna merah ( berhenti ) I t t = waktu ( secon ) Satu Ampere didefinisikan sebagai muatan listrik sebesar 1 coulomb 1 A = 1 C/s yang mengalir dalam penghantar selama satu sekon
- 10. LISTRIK DINAMIS Keterangan : •Q = muatan listrik (C) • t = waktu (s) • I = kuat arus listrik (A) • n = jumlah elektron yang dialirkan (partikel) • e =muatan listrik elementer ( e = 1,6.10-19 Coulomb )

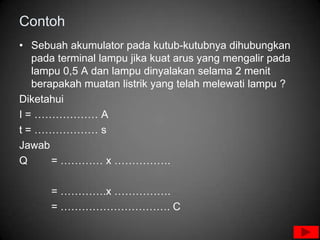

- 11. Contoh • Sebuah akumulatorpada kutub-kutubnya dihubungkan pada terminal lampu jika kuat arus yang mengalir pada lampu 0,5 A dan lampu dinyalakan selama 2 menit berapakah muatan listrik yang telah melewati lampu ? Diketahui I = ……………… A t = ……………… s Jawab Q = ………… x ……………. = ………….x ……………. = …………………………. C
- 12. Pengukuran Kuat aruslistrik

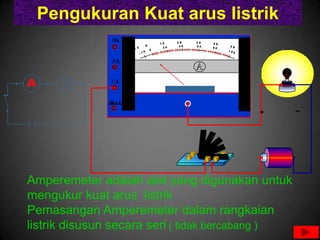

- 13. Pengukuran Kuat aruslistrik Amperemeter adalah alat yang digunakan untuk mengukur kuat arus listrik Pemasangan Amperemeter dalam rangkaian listrik disusun secara seri ( tidak bercabang )

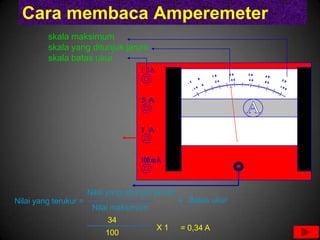

- 14. Cara membaca Amperemeter skala maksimum skala yang ditunjuk jarum skala batas ukur Nilai yang ditunjuk jarum Nilai yang terukur = x Batas ukur Nilai maksimum 34 X1 = 0,34 A 100
- 15. Beda Potensial Listrik BendaA Benda B Potensial tinggi Potensial rendah Definisi Beda potensial listrik Arus elektron Konduktor Energi yang diperlukan untuk memindah muatan listrik tiap satuan muatan Arus listrik W Benda C Benda D V Potensial rendah Potensial tinggi Q Konduktor V = Beda Potensial ( Volt ) Arus elektron W = Energi ( Joule ) Q = Muatan ( Coulomb ) Arus listrik 1 Volt = 1J/C Benda C Benda D Potensial rendah Potensial tinggi Satu volt didefinisikan Konduktor untuk memindah muatan Arus elektron listrik sebesar 1 Coulumb memerlukan energi sebesar 1 Joule. Arus listrik
- 16. Contoh • Sebuah bateraimemiliki beda potensial sebesar 1,5 volt jika baterai digunakan untuk menyalakan lampu maka sejumlah 50 coulomb muatan listrik yang melewati lampu. Berapakah besar energi yang dikeluarkan baterai Diketahui V = ………………… Jawab Q = …………………. W = ………….. X …………….. Ditanya = ………….. X …………….. W=? = ………………… J
- 17.

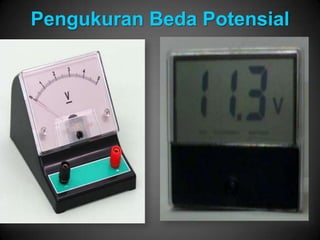

- 18. Pengukuran Beda Potensial •Voltmeter adalah alat yang digunakan untuk mengukur beda potensial listrik ( tegangan ) • Pemasangan voltmeter dalam rangkaian listrik disusun secara parallel seperti gambar. Klik
- 19. Cara Membaca Voltmeter Skala yang ditunjuk jarum Skala maksimum Batas ukur Nilai yang terukur = ….
- 20.

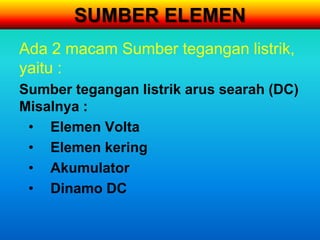

- 21. SUMBER ELEMEN • SumberTegangan Listrik atau Sumber Elemen adalah alat yang dapat menghasilkan beda potensial antara dua titik. • Anoda adalah bagian yang mempunyai potensial lebih tinggi. • Katoda adalah bagian yang mempunyai potensial lebih rendah.
- 22. SUMBER ELEMEN Ada 2macam Sumber tegangan listrik, yaitu : Sumber tegangan listrik arus searah (DC) Misalnya : • Elemen Volta • Elemen kering • Akumulator • Dinamo DC
- 23. SUMBER ELEMEN Sumber teganganlistrik arus bolak- balik (AC) Misalnya : • Listrik PLN • Generator AC

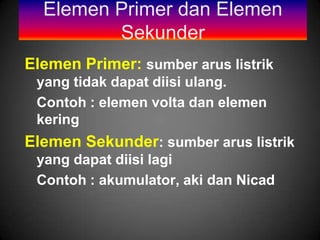

- 24. Elemen Primer danElemen Sekunder Elemen Primer: sumber arus listrik yang tidak dapat diisi ulang. Contoh : elemen volta dan elemen kering Elemen Sekunder: sumber arus listrik yang dapat diisi lagi Contoh : akumulator, aki dan Nicad
- 25.

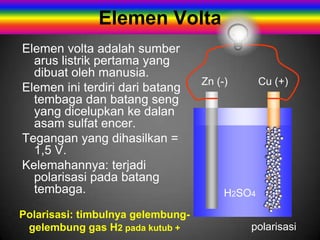

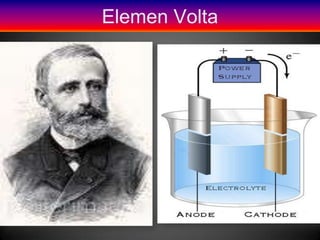

- 26. Elemen Volta Elemen voltaadalah sumber arus listrik pertama yang dibuat oleh manusia. Zn (-) Cu (+) Elemen ini terdiri dari batang tembaga dan batang seng yang dicelupkan ke dalan asam sulfat encer. Tegangan yang dihasilkan = 1,5 V. Kelemahannya: terjadi polarisasi pada batang tembaga. H2SO4 Polarisasi: timbulnya gelembung- gelembung gas H2 pada kutub + polarisasi

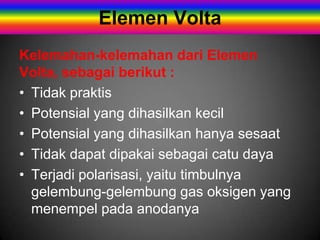

- 27. Elemen Volta Kelemahan-kelemahan dariElemen Volta, sebagai berikut : • Tidak praktis • Potensial yang dihasilkan kecil • Potensial yang dihasilkan hanya sesaat • Tidak dapat dipakai sebagai catu daya • Terjadi polarisasi, yaitu timbulnya gelembung-gelembung gas oksigen yang menempel pada anodanya
- 28.

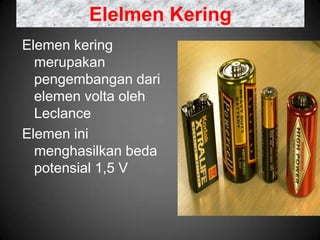

- 29. Elelmen Kering Elemen kering merupakan pengembangan dari elemen volta oleh Leclance Elemen ini menghasilkan beda potensial 1,5 V

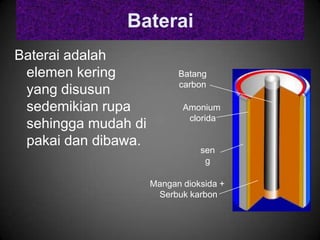

- 30. Baterai Baterai adalah elemenkering Batang carbon yang disusun sedemikian rupa Amonium clorida sehingga mudah di pakai dan dibawa. sen g Mangan dioksida + Serbuk karbon

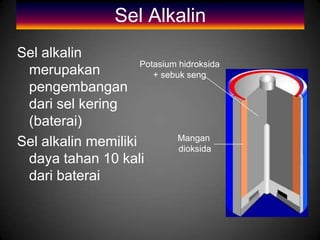

- 31. Sel Alkalin Sel alkalin Potasium hidroksida merupakan + sebuk seng pengembangan dari sel kering (baterai) Mangan Sel alkalin memiliki dioksida daya tahan 10 kali dari baterai
- 32.

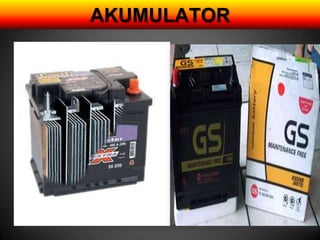

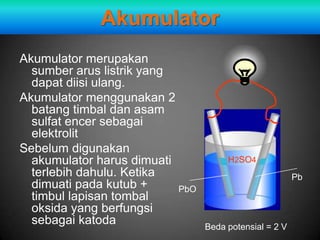

- 33. Akumulator Akumulator merupakan sumber arus listrik yang dapat diisi ulang. Akumulator menggunakan 2 batang timbal dan asam sulfat encer sebagai elektrolit Sebelum digunakan akumulator harus dimuati H2SO4 terlebih dahulu. Ketika Pb dimuati pada kutub + PbO timbul lapisan tombal oksida yang berfungsi sebagai katoda Beda potensial = 2 V
- 34. Aki Aki merupakan rangkaianseri beberapa akumulator. Pada umumnya aki terdiri dari 6 akumulator, sehingga memiliki beda potensial 12 V

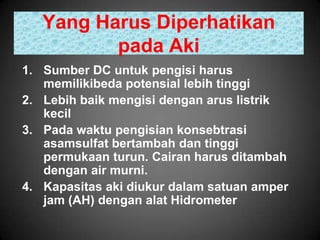

- 35. Yang Harus Diperhatikan pada Aki 1. Sumber DC untuk pengisi harus memilikibeda potensial lebih tinggi 2. Lebih baik mengisi dengan arus listrik kecil 3. Pada waktu pengisian konsebtrasi asamsulfat bertambah dan tinggi permukaan turun. Cairan harus ditambah dengan air murni. 4. Kapasitas aki diukur dalam satuan amper jam (AH) dengan alat Hidrometer

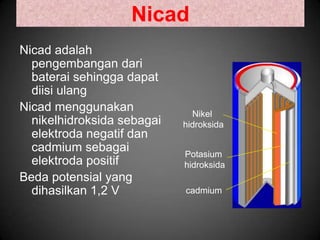

- 36. Nicad Nicad adalah pengembangan dari baterai sehingga dapat diisi ulang Nicad menggunakan Nikel nikelhidroksida sebagai hidroksida elektroda negatif dan cadmium sebagai Potasium elektroda positif hidroksida Beda potensial yang dihasilkan 1,2 V cadmium
- 37.

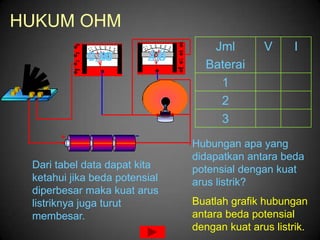

- 38. HUKUM OHM Jml V I 0,40 0,20 0,54 1,2 2,6 4,0 Baterai 1 2 3 Hubungan apa yang didapatkan antara beda Dari tabel data dapat kita potensial dengan kuat ketahui jika beda potensial arus listrik? diperbesar maka kuat arus listriknya juga turut Buatlah grafik hubungan membesar. antara beda potensial dengan kuat arus listrik.

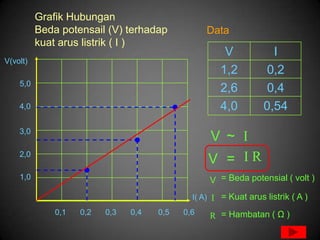

- 39. Grafik Hubungan Beda potensail (V) terhadap Data kuat arus listrik ( I ) V I V(volt) 1,2 0,2 5,0 2,6 0,4 4,0 4,0 0,54 3,0 V ~ 2,0 V = R 1,0 V = Beda potensial ( volt ) I( A) = Kuat arus listrik ( A ) 0,1 0,2 0,3 0,4 0,5 0,6 R = Hambatan ( Ω )

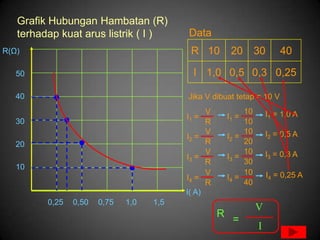

- 40. Grafik Hubungan Hambatan(R) terhadap kuat arus listrik ( I ) Data R(Ω) R 10 20 30 40 50 I 1,0 0,5 0,3 0,25 40 Jika V dibuat tetap = 10 V V 10 I1 = 1,0 A I1 = I1 = 30 R 10 V 10 I2 = 0,5 A I2 = I2 = 20 R 20 V 10 I3 = 0,3 A I3 = I3 = R 30 10 V 10 I4 = 0,25 A I4 = I4 = R 40 I( A) 0,25 0,50 0,75 1,0 1,5 V R = I
- 41. HUKUM OHM Pada tahun1826, George Simon Ohm (Jerman) menemukan hubungan antara potensial listrik dengan kuat arus listrik yang mengalir, yang seterusnya dikenal dengan Hukum Ohm. Bunyinya : “Kuat arus yang mengalir dalam suatu penghantar sebanding dengan beda potensial antara ujung-ujung penghantar itu jika suhu penghantar tetap”.
- 42.

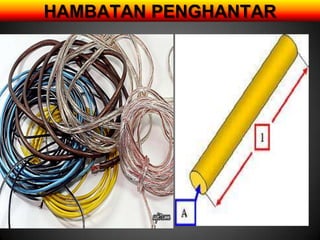

- 43. Tujuan : Menyelidiki faktor yang mempengaruhi besar hambatan kawat 1 B A Variabel manipulasi : panjang kawat Variabel respon : hambatan kawat Variabel kontrol : jenis kawat, luas penampang kawat IA > IB Semakin panjang kawat maka hambatan kawat semakin besar R A < RB Hambatan kawat sebanding dengan panjang kawat. lA < lB R~ℓ

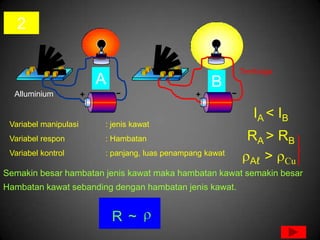

- 44. 2 Tembaga A B Alluminium IA < IB Variabel manipulasi : jenis kawat Variabel respon : Hambatan RA > RB Variabel kontrol : panjang, luas penampang kawat Aℓ > Cu Semakin besar hambatan jenis kawat maka hambatan kawat semakin besar Hambatan kawat sebanding dengan hambatan jenis kawat. R ~

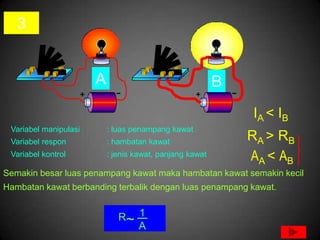

- 45. 3 A B IA < IB Variabel manipulasi : luas penampang kawat Variabel respon : hambatan kawat RA > RB Variabel kontrol : jenis kawat, panjang kawat AA < AB Semakin besar luas penampang kawat maka hambatan kawat semakin kecil Hambatan kawat berbanding terbalik dengan luas penampang kawat. R~ 1 A

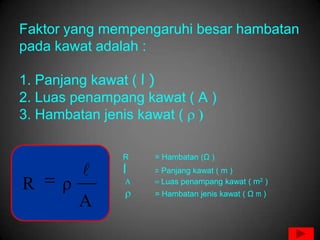

- 46. Faktor yang mempengaruhibesar hambatan pada kawat adalah : 1. Panjang kawat ( l ) 2. Luas penampang kawat ( A ) 3. Hambatan jenis kawat ( R = Hambatan (Ω ) l = Panjang kawat ( m ) R ρ Luas penampang kawat ( m2 ) = Hambatan jenis kawat ( Ω m ) A

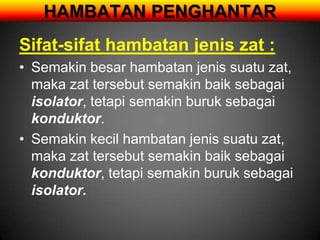

- 47. HAMBATAN PENGHANTAR Sifat-sifat hambatanjenis zat : • Semakin besar hambatan jenis suatu zat, maka zat tersebut semakin baik sebagai isolator, tetapi semakin buruk sebagai konduktor. • Semakin kecil hambatan jenis suatu zat, maka zat tersebut semakin baik sebagai konduktor, tetapi semakin buruk sebagai isolator.

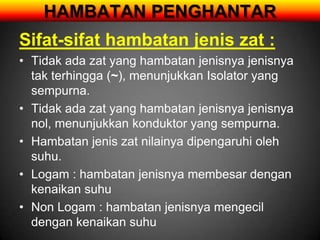

- 48. HAMBATAN PENGHANTAR Sifat-sifat hambatanjenis zat : • Tidak ada zat yang hambatan jenisnya jenisnya tak terhingga (~), menunjukkan Isolator yang sempurna. • Tidak ada zat yang hambatan jenisnya jenisnya nol, menunjukkan konduktor yang sempurna. • Hambatan jenis zat nilainya dipengaruhi oleh suhu. • Logam : hambatan jenisnya membesar dengan kenaikan suhu • Non Logam : hambatan jenisnya mengecil dengan kenaikan suhu

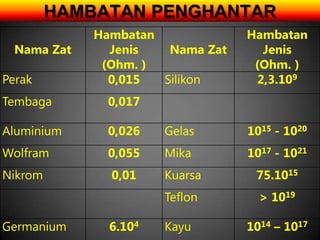

- 49. HAMBATAN PENGHANTAR Hambatan Hambatan Nama Zat Jenis Nama Zat Jenis (Ohm. ) (Ohm. ) Perak 0,015 Silikon 2,3.109 Tembaga 0,017 Aluminium 0,026 Gelas 1015 - 1020 Wolfram 0,055 Mika 1017 - 1021 Nikrom 0,01 Kuarsa 75.1015 Teflon > 1019 Germanium 6.104 Kayu 1014 – 1017
- 50. Konduktor dan Isolator Klik Kayu isolator Plastik isolator kayu Alluminium konduktor plastik alluminium Besi konduktor besi tembaga Tembaga konduktor
- 51.
- 52. HUKUM KIRCHOFF I Bunyinya: “ Jumlah kuat arus listrik yang masuk ke suatu titik cabang, sama dengan jumlah kuat arus listrik yang meninggalkan titik cabang tersebut." Imasuk = Ikeluar Hukum Kirchoff I dikenal pula sebagai Hukum Percabangan Kuat Arus Listrik.

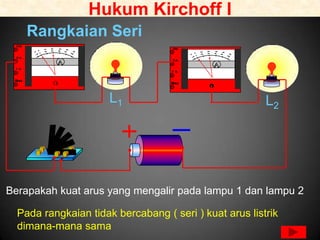

- 53. Hukum Kirchoff I Rangkaian Seri L1 L2 Berapakah kuat arus yang mengalir pada lampu 1 dan lampu 2 Pada rangkaian tidak bercabang ( seri ) kuat arus listrik dimana-mana sama

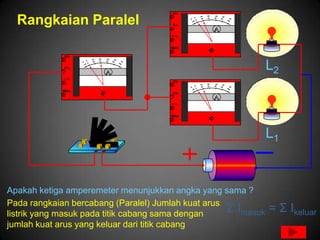

- 54. Rangkaian Paralel L2 L1 Apakah ketiga amperemeter menunjukkan angka yang sama ? Pada rangkaian bercabang (Paralel) Jumlah kuat arus listrik yang masuk pada titik cabang sama dengan Σ Imasuk = Σ Ikeluar jumlah kuat arus yang keluar dari titik cabang

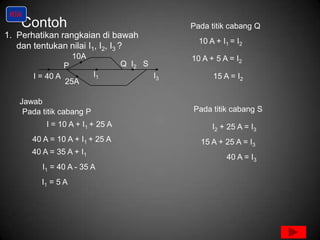

- 55. Klik Contoh Pada titik cabang Q 1. Perhatikan rangkaian di bawah 10 A + I1 = I2 dan tentukan nilai I1, I2, I3 ? 10A 10 A + 5 A = I2 P Q I2 S I = 40 A I1 I3 15 A = I2 25A Jawab Pada titik cabang P Pada titik cabang S I = 10 A + I1 + 25 A I2 + 25 A = I3 40 A = 10 A + I1 + 25 A 15 A + 25 A = I3 40 A = 35 A + I1 40 A = I3 I1 = 40 A - 35 A I1 = 5 A

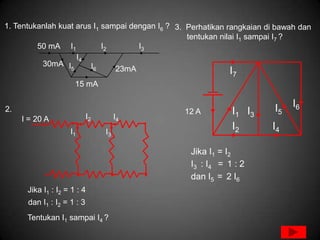

- 56. 1. Tentukanlah kuatarus I1 sampai dengan I6 ? 3. Perhatikan rangkaian di bawah dan tentukan nilai I1 sampai I7 ? 50 mA I1 I2 I3 I4 30mA I I6 5 23mA I 7 15 mA 2. I5 I6 I2 I4 12 A I1 I3 I = 20 A I1 I3 I2 I4 Jika I1 = I2 I3 : I4 = 1 : 2 dan I5 = 2 I6 Jika I1 : I2 = 1 : 4 dan I1 : I2 = 1 : 3 Tentukan I1 sampai I4 ?
- 57.
- 58.

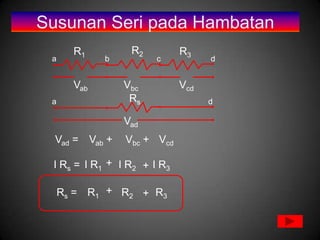

- 59. Susunan Seri padaHambatan R1 R2 R3 a b c d Vab Vbc Vcd a Rs d Vad Vad = Vab + Vbc + Vcd I Rs = I R1 + I R2 + I R3 Rs = R1 + R2 + R3

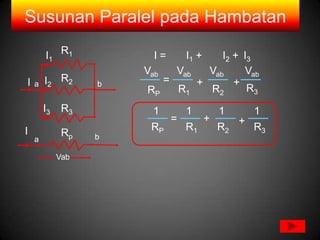

- 60. Susunan Paralel padaHambatan I1 R1 I= I1 + I2 + I3 Vab Vab Vab Vab I a I2 R2 b = + + RP R1 R2 R3 I3 R3 1 1 1 1 = + + I RP R1 R2 R3 Rp b a Vab
- 61. Contoh • Tentukan hambatan pengganti pada rangkaian di bawah 1 Rs = R1+R2+R3+R4+R5+R6+R7 2Ω 4Ω 3Ω 2Ω Rs =2+4+3+2+4+5+3 3Ω 5Ω 4Ω Rs =23 Ω 1 1 1 = + Rs = R1+RP+R2 RP R1 R2 1 = 1 + 1 Rs = 4+2+3 2 6Ω RP 6 3 Rs = 9 Ω 3Ω 1 1 2 4Ω 3Ω = + RP 6 6 1 3 = RP 6 4Ω RP: 2 Ω 3Ω RP = 2 Ω
- 62. Perhatikan gambar dibawah a V c I1 R1 I R Vab = I R3 4Ω 6Ω 18 volt Vab = 3 x 4 a b c I I R3 3Ω 6Ω Vab = 12 V I2 R2 I 3A Vbc = I1 R1 b 1 1 Vbc = 1 x 6 V = 18 volt I1 : I 2 = : Vbc = 6 V R1 R2 Tentukan atau a.Kuat arus total 1 1 Vbc = I2 R2 I1 : I 2 = : b.Kuat arus I1 dan I2 6 3 x6 Vbc = 2 x 3 c.Tegangan ab dan tegangan bc I : I = 1 : 2 Vbc = 6 V 1 2 1 1 1 = + Rs = R3 + Rp 1 x I 2 x I RP R1 R2 I1 = I2 = Rs = 4 + 2 3 3 1 1 1 RP = 6 + 3 Rs = 6Ω 1 x 2 x I1 = 3 I2 = 3 1 3 3 3 = 6 RP = 2 Ω I1 = 1 A I2 = 2 A RP

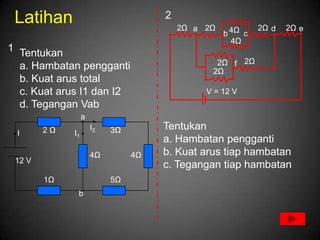

- 63. Latihan 2 2Ω a 2Ω 2Ω d 2Ω e b 4Ω c 4Ω 1 Tentukan a. Hambatan pengganti 2Ω f 2Ω 2Ω b. Kuat arus total c. Kuat arus I1 dan I2 V = 12 V d. Tegangan Vab a 2Ω I2 3Ω Tentukan I I1 a. Hambatan pengganti 4Ω 4Ω b. Kuat arus tiap hambatan 12 V c. Tegangan tiap hambatan 1Ω 5Ω b
- 64. GAYA GERAK LISTRIK(E) • Gaya gerak listrik adalah beda potensial antara ujung- ujung sumber tegangan pada saat tidak mengalirkan arus listrik atau dalam rangkaian terbuka. Pengukura ggl V

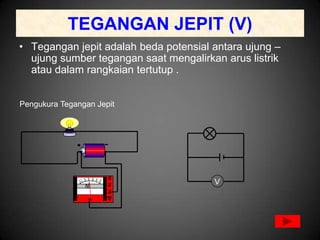

- 65. TEGANGAN JEPIT (V) •Tegangan jepit adalah beda potensial antara ujung – ujung sumber tegangan saat mengalirkan arus listrik atau dalam rangkaian tertutup . Pengukura Tegangan Jepit V
- 66. Susunan Seri GGL Susunan Paralel GGL E r E E E E r r r r E r Etotal = n E rtotal = n r Etotal = E E = ggl ( volt) r r = hambatan dalam ( Ω ) rtotal = n n = jumlah baterai

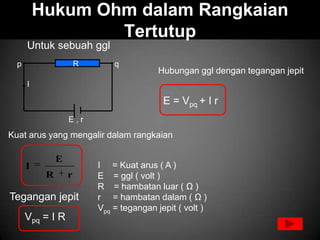

- 67. Hukum Ohm dalamRangkaian Tertutup Untuk sebuah ggl p R q Hubungan ggl dengan tegangan jepit I E = Vpq + I r E,r Kuat arus yang mengalir dalam rangkaian E I I = Kuat arus ( A ) R r E = ggl ( volt ) R = hambatan luar ( Ω ) Tegangan jepit r = hambatan dalam ( Ω ) Vpq = tegangan jepit ( volt ) Vpq = I R

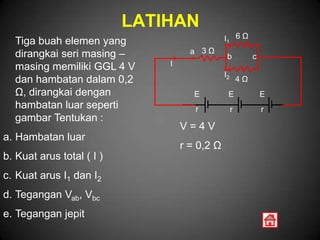

- 68. LATIHAN Tigabuah elemen yang I1 6 Ω dirangkai seri masing – a 3Ω b c masing memiliki GGL 4 V I I2 dan hambatan dalam 0,2 4Ω Ω, dirangkai dengan E E E hambatan luar seperti r r r gambar Tentukan : V=4V a. Hambatan luar r = 0,2 Ω b. Kuat arus total ( I ) c. Kuat arus I1 dan I2 d. Tegangan Vab, Vbc e. Tegangan jepit

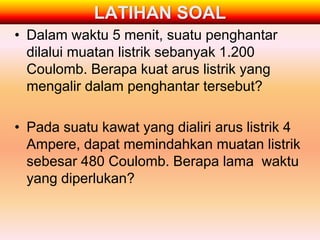

- 69. LATIHAN SOAL • Dalamwaktu 5 menit, suatu penghantar dilalui muatan listrik sebanyak 1.200 Coulomb. Berapa kuat arus listrik yang mengalir dalam penghantar tersebut? • Pada suatu kawat yang dialiri arus listrik 4 Ampere, dapat memindahkan muatan listrik sebesar 480 Coulomb. Berapa lama waktu yang diperlukan?

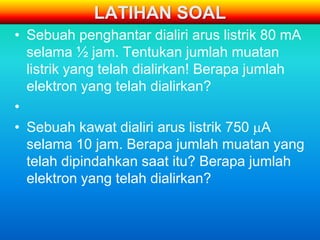

- 70. LATIHAN SOAL • Sebuahpenghantar dialiri arus listrik 80 mA selama ½ jam. Tentukan jumlah muatan listrik yang telah dialirkan! Berapa jumlah elektron yang telah dialirkan? • • Sebuah kawat dialiri arus listrik 750 A selama 10 jam. Berapa jumlah muatan yang telah dipindahkan saat itu? Berapa jumlah elektron yang telah dialirkan?

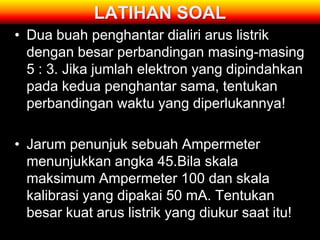

- 71. LATIHAN SOAL • Duabuah penghantar dialiri arus listrik dengan besar perbandingan masing-masing 5 : 3. Jika jumlah elektron yang dipindahkan pada kedua penghantar sama, tentukan perbandingan waktu yang diperlukannya! • Jarum penunjuk sebuah Ampermeter menunjukkan angka 45.Bila skala maksimum Ampermeter 100 dan skala kalibrasi yang dipakai 50 mA. Tentukan besar kuat arus listrik yang diukur saat itu!

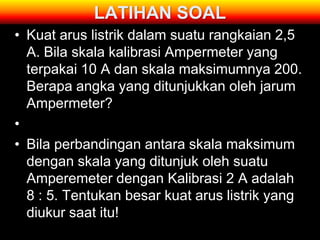

- 72. LATIHAN SOAL • Kuatarus listrik dalam suatu rangkaian 2,5 A. Bila skala kalibrasi Ampermeter yang terpakai 10 A dan skala maksimumnya 200. Berapa angka yang ditunjukkan oleh jarum Ampermeter? • • Bila perbandingan antara skala maksimum dengan skala yang ditunjuk oleh suatu Amperemeter dengan Kalibrasi 2 A adalah 8 : 5. Tentukan besar kuat arus listrik yang diukur saat itu!

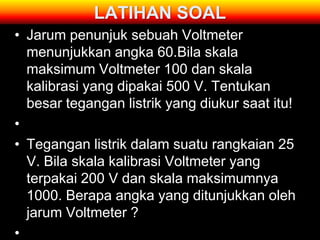

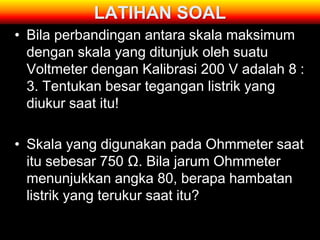

- 73. LATIHAN SOAL • Jarumpenunjuk sebuah Voltmeter menunjukkan angka 60.Bila skala maksimum Voltmeter 100 dan skala kalibrasi yang dipakai 500 V. Tentukan besar tegangan listrik yang diukur saat itu! • • Tegangan listrik dalam suatu rangkaian 25 V. Bila skala kalibrasi Voltmeter yang terpakai 200 V dan skala maksimumnya 1000. Berapa angka yang ditunjukkan oleh jarum Voltmeter ? •
- 74. LATIHAN SOAL • Bilaperbandingan antara skala maksimum dengan skala yang ditunjuk oleh suatu Voltmeter dengan Kalibrasi 200 V adalah 8 : 3. Tentukan besar tegangan listrik yang diukur saat itu! • Skala yang digunakan pada Ohmmeter saat itu sebesar 750 Ω. Bila jarum Ohmmeter menunjukkan angka 80, berapa hambatan listrik yang terukur saat itu?

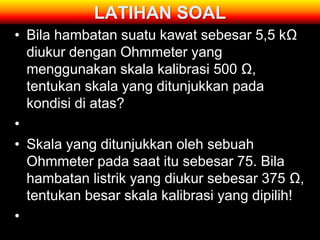

- 75. LATIHAN SOAL • Bilahambatan suatu kawat sebesar 5,5 kΩ diukur dengan Ohmmeter yang menggunakan skala kalibrasi 500 Ω, tentukan skala yang ditunjukkan pada kondisi di atas? • • Skala yang ditunjukkan oleh sebuah Ohmmeter pada saat itu sebesar 75. Bila hambatan listrik yang diukur sebesar 375 Ω, tentukan besar skala kalibrasi yang dipilih! •
- 76. LATIHAN SOAL • Suatupenghantar yang hambatannya 50 Ohm dialiri arus listrik 4 Ampere. Berapa besar beda potensial listrik di ujung-ujung penghantar tersebut? • • Beda potensial antara ujung-ujung penghantar adalah 30 mV. Bila kuat arus listrik yang mengalir besarnya 6 A, berapakah besar hambatan penghantar itu?

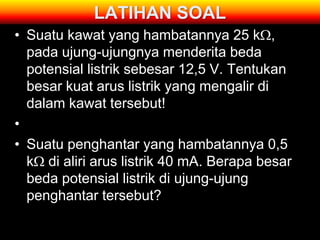

- 77. LATIHAN SOAL • Suatukawat yang hambatannya 25 k , pada ujung-ujungnya menderita beda potensial listrik sebesar 12,5 V. Tentukan besar kuat arus listrik yang mengalir di dalam kawat tersebut! • • Suatu penghantar yang hambatannya 0,5 k di aliri arus listrik 40 mA. Berapa besar beda potensial listrik di ujung-ujung penghantar tersebut?
- 78. LATIHAN SOAL • Hitunglahhambatan kawat tembaga yang luas penampangnya 20 mm2 dan panjangnya 10 km. Hambatan jenis tembaga 17.10-9 Ohm.m! • • Sebuah kawat tembaga memiliki luas penampang 2 mm2. Jika panjang penghantar 2000m dan hambatan jenisnya 0,02 .meter. Berapa nilai hambatan kawatnya?

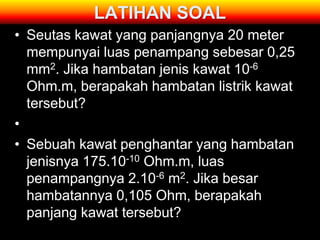

- 79. LATIHAN SOAL • Seutaskawat yang panjangnya 20 meter mempunyai luas penampang sebesar 0,25 mm2. Jika hambatan jenis kawat 10-6 Ohm.m, berapakah hambatan listrik kawat tersebut? • • Sebuah kawat penghantar yang hambatan jenisnya 175.10-10 Ohm.m, luas penampangnya 2.10-6 m2. Jika besar hambatannya 0,105 Ohm, berapakah panjang kawat tersebut?

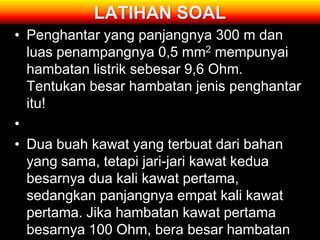

- 80. LATIHAN SOAL • Penghantaryang panjangnya 300 m dan luas penampangnya 0,5 mm2 mempunyai hambatan listrik sebesar 9,6 Ohm. Tentukan besar hambatan jenis penghantar itu! • • Dua buah kawat yang terbuat dari bahan yang sama, tetapi jari-jari kawat kedua besarnya dua kali kawat pertama, sedangkan panjangnya empat kali kawat pertama. Jika hambatan kawat pertama besarnya 100 Ohm, bera besar hambatan
- 81.

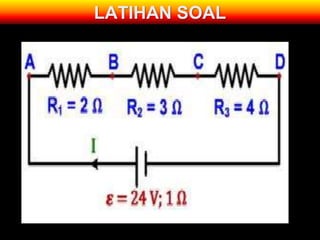

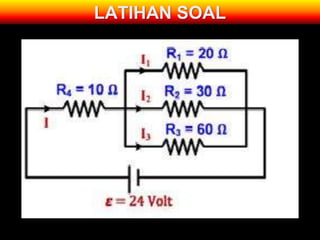

- 82. LATIHAN SOAL • Rangkaianlistrik berikut terdiri 3 buah hambatan dan satu buah baterai 24 Volt yang memiliki hambatan dalam 1 Ω. • Tentukan: a) Kuat arus rangkaian (I) b) Kuat arus pada R1 , R2 dan R3 c) Beda potensial antara titik A dan B d) Beda potensial antara titik B dan C e) Beda potensial antara titik C dan D f) Beda potensial antara titik A dan C g) Beda potensial antara titik B dan D h) Beda potensial antara titik A dan D
- 83.

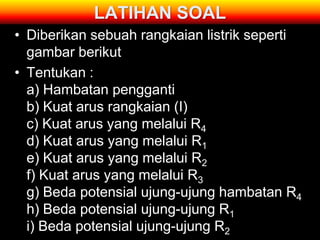

- 84. LATIHAN SOAL • Diberikansebuah rangkaian listrik seperti gambar berikut • Tentukan : a) Hambatan pengganti b) Kuat arus rangkaian (I) c) Kuat arus yang melalui R4 d) Kuat arus yang melalui R1 e) Kuat arus yang melalui R2 f) Kuat arus yang melalui R3 g) Beda potensial ujung-ujung hambatan R4 h) Beda potensial ujung-ujung R1 i) Beda potensial ujung-ujung R2
