Dokumen tersebut membahas tentang listrik dinamis, termasuk pengertian arus listrik, hukum Ohm, rangkaian hambatan seri dan paralel, hukum Kirchhoff, serta daya listrik. Secara singkat, dokumen tersebut memberikan penjelasan tentang konsep-konsep dasar dalam listrik dinamis.

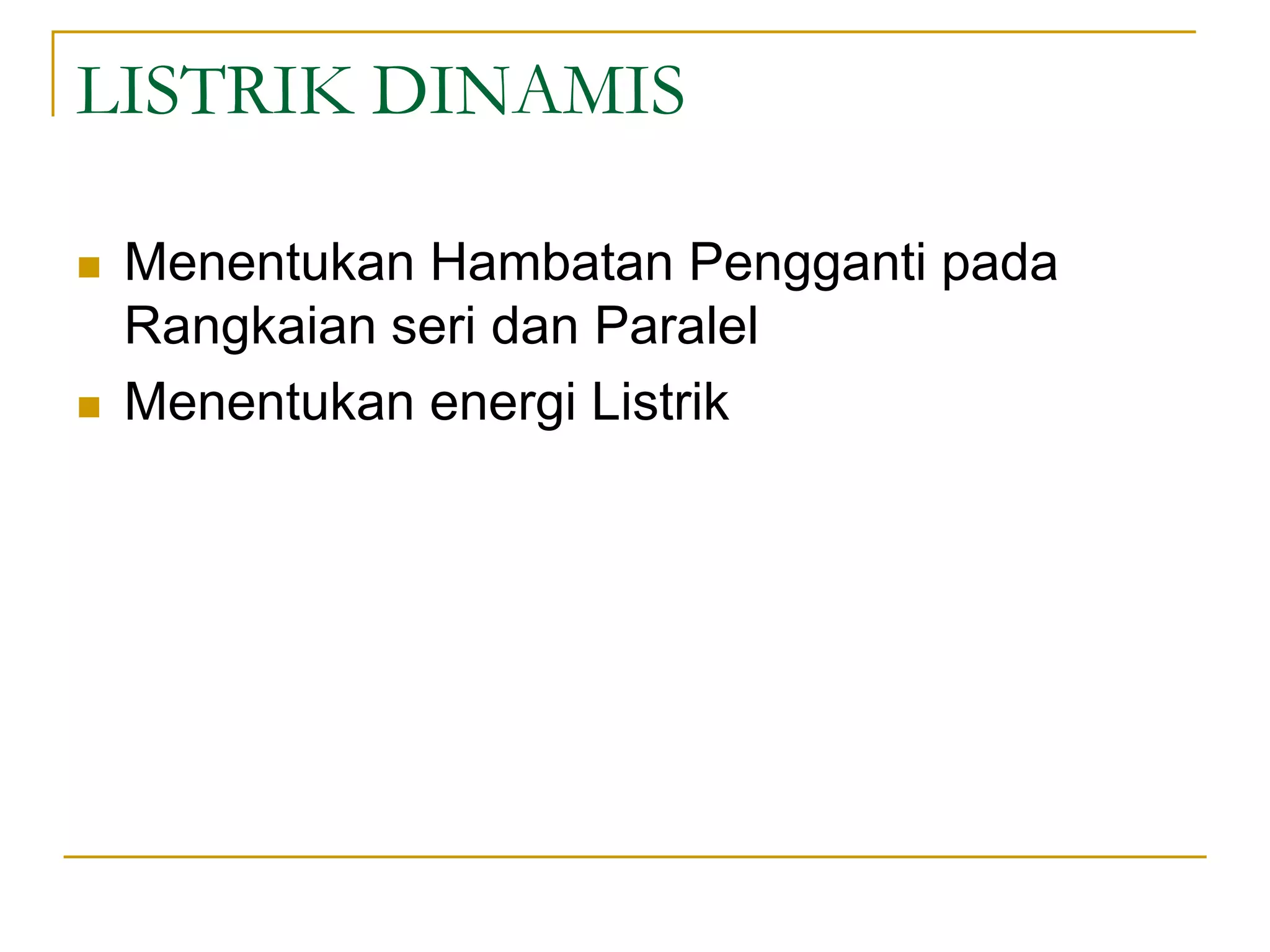

1. LISTRIK DINAMIS
 Menentukan Hambatan Pengganti pada
Rangkaian seri dan Paralel
 Menentukan energi Listrik

2. SIM

3. Pengertian Arus Listrik
Arus listrik adalah banyaknya muatan listrik yang
mengalir dalam suatu penghantar per satuan waktu.
SIM

4. Secara matematis dinyatakan sebagai :
t
Q
I 
I= Kuat arus listrik (coulomb /detik atau ampere)
Q= muatan listrik ( coulomb )
t = waktu ( detik )
SIM

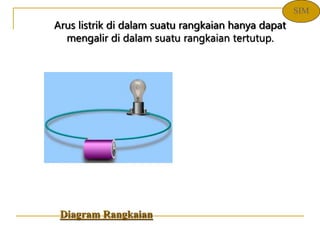

5. Arus listrik di dalam suatu rangkaian hanya dapat
mengalir di dalam suatu rangkaian tertutup.
Diagram Rangkaian
SIM

6. Aliran muatan listrik dalam suatu rangkaian dapat dianalogikan
(diumpakan) seperti aliran air.
SIM

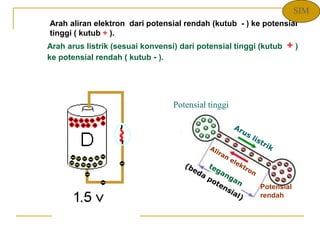

7. Arah arus listrik (sesuai konvensi) dari potensial tinggi (kutub + )
ke potensial rendah ( kutub - ).
Arah aliran elektron dari potensial rendah (kutub - ) ke potensial
tinggi ( kutub + ).
Potensial tinggi
Potensial
rendah
SIM

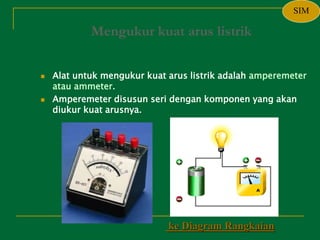

8. Mengukur kuat arus listrik
 Alat untuk mengukur kuat arus listrik adalah amperemeter
atau ammeter.
 Amperemeter disusun seri dengan komponen yang akan
diukur kuat arusnya.
ke Diagram Rangkaian
SIM

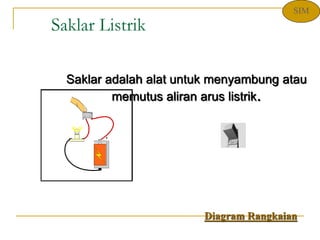

9. Saklar Listrik
Saklar adalah alat untuk menyambung atau
memutus aliran arus listrik.
Diagram Rangkaian
SIM

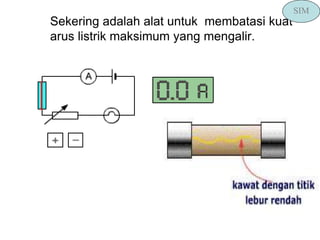

10. Sekering adalah alat untuk membatasi kuat
arus listrik maksimum yang mengalir.
arus
ground
netral
isolator
penjepit
sekering
SIM

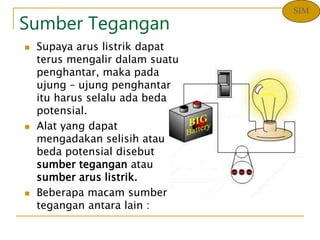

11. Sumber Tegangan
 Supaya arus listrik dapat
terus mengalir dalam suatu
penghantar, maka pada
ujung – ujung penghantar
itu harus selalu ada beda
potensial.
 Alat yang dapat
mengadakan selisih atau
beda potensial disebut
sumber tegangan atau
sumber arus listrik.
 Beberapa macam sumber
tegangan antara lain :
SIM

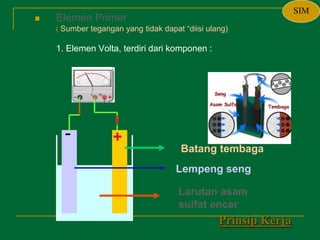

12.  Elemen Primer
( Sumber tegangan yang tidak dapat “diisi ulang)
1. Elemen Volta, terdiri dari komponen :
Larutan asam
sulfat encer
Lempeng seng
Batang tembaga
+
-
Prinsip Kerja
SIM

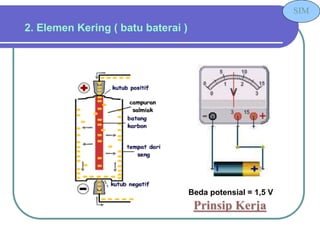

13. 2. Elemen Kering ( batu baterai )
Beda potensial = 1,5 V
Prinsip Kerja
SIM

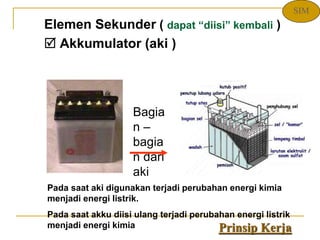

14. Elemen Sekunder ( dapat “diisi” kembali )
 Akkumulator (aki )
Pada saat aki digunakan terjadi perubahan energi kimia
menjadi energi listrik.
Pada saat akku diisi ulang terjadi perubahan energi listrik
menjadi energi kimia
Bagia
n –
bagia
n dari
aki
Prinsip Kerja
SIM

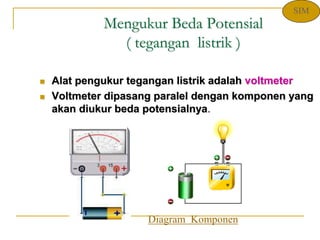

15. Mengukur Beda Potensial
( tegangan listrik )
 Alat pengukur tegangan listrik adalah voltmeter
 Voltmeter dipasang paralel dengan komponen yang
akan diukur beda potensialnya.
Diagram Komponen
SIM

16. Mengukur arus listrik dan beda potensial
Diagram Rangkaian
V = IxR
I = V/R
SIM

17. SIM

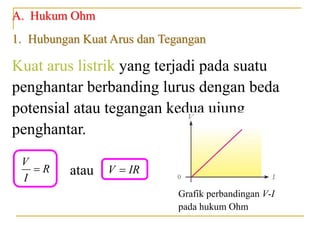

18. A. Hukum Ohm
Kuat arus listrik yang terjadi pada suatu
penghantar berbanding lurus dengan beda
potensial atau tegangan kedua ujung
penghantar.
V
R
I
 atau V IR

Grafik perbandingan V-I
pada hukum Ohm
1. Hubungan Kuat Arus dan Tegangan

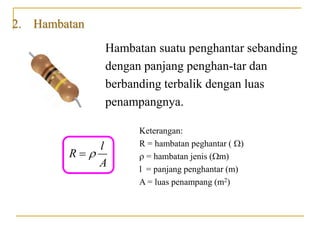

19. 2. Hambatan
Hambatan suatu penghantar sebanding
dengan panjang penghan-tar dan
berbanding terbalik dengan luas
penampangnya.
l
R
A


Keterangan:
R = hambatan peghantar ()
 = hambatan jenis (m)
l = panjang penghantar (m)
A = luas penampang (m2)

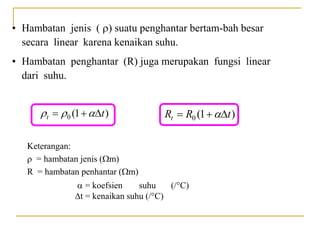

20. • Hambatan jenis () suatu penghantar bertam-bah besar
secara linear karena kenaikan suhu.
• Hambatan penghantar (R) juga merupakan fungsi linear
dari suhu.
0 (1 )
t t
  
   0 (1 )
t
R R t

  
Keterangan:
 = hambatan jenis (m)
R = hambatan penhantar (m)
 = koefsien suhu (/°C)
t = kenaikan suhu (/°C)

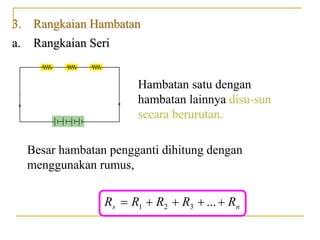

21. 3. Rangkaian Hambatan
a. Rangkaian Seri
Hambatan satu dengan
hambatan lainnya disu-sun
secara berurutan.
Besar hambatan pengganti dihitung dengan
menggunakan rumus,
n
s R
R
R
R
R 



 ...
3
2
1

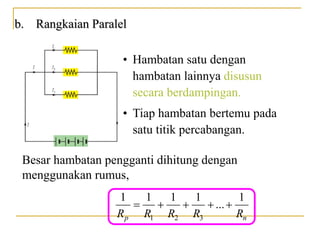

22. b. Rangkaian Paralel
• Hambatan satu dengan
hambatan lainnya disusun
secara berdampingan.
Besar hambatan pengganti dihitung dengan
menggunakan rumus,
• Tiap hambatan bertemu pada
satu titik percabangan.
1 2 3
1 1 1 1 1
...
p n
R R R R R
    

23. Hukum I Kirchhoff
Jumlah kuat arus listrik yang masuk
ke suatu titik simpul sama dengan
jumlah kuat arus listrik yang keluar
dari titik simpul tersebut.
∑Imasuk = ∑Ikeluar
SIM

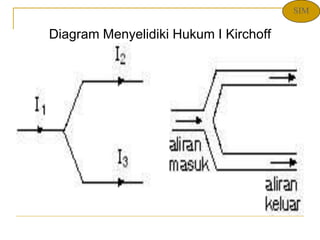

24. Diagram Menyelidiki Hukum I Kirchoff
SIM

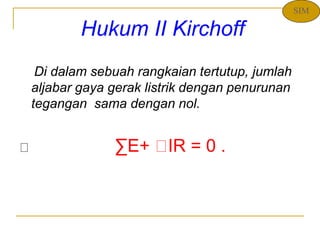

25. Hukum II Kirchoff
Di dalam sebuah rangkaian tertutup, jumlah
aljabar gaya gerak listrik dengan penurunan
tegangan sama dengan nol.
∑E+ IR = 0 .
SIM

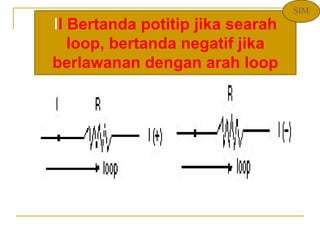

26. II Bertanda potitip jika searah
loop, bertanda negatif jika
berlawanan dengan arah loop
SIM

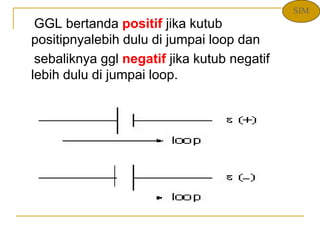

27. GGL bertanda positif jika kutub
positipnyalebih dulu di jumpai loop dan
sebaliknya ggl negatif jika kutub negatif
lebih dulu di jumpai loop.
SIM

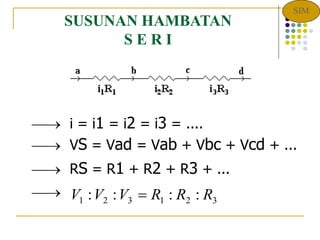

28. SUSUNAN HAMBATAN
S E R I
 i = i1 = i2 = i3 = ....
 VS = Vad = Vab + Vbc + Vcd + ...
 RS = R1 + R2 + R3 + ...
 3
2
1
3
2
1 :
:
:
: R
R
R
V
V
V 
SIM

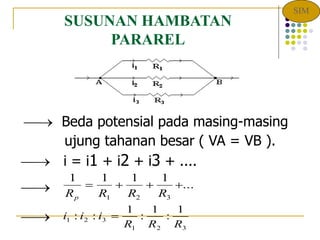

29. SUSUNAN HAMBATAN
PARAREL
 Beda potensial pada masing-masing
ujung tahanan besar ( VA = VB ).
 i = i1 + i2 + i3 + ....


1 1 1 1
1 2 3
R R R R
p
   ...
3
2
1
3
2
1
1
:
1
:
1
:
:
R
R
R
i
i
i 
SIM

30. CONTOH SOAL
RANGKAIAN SERI-PARAREL
A
B
5 ohm
3 ohm
4
ohm
5 ohm
3 ohm
6
ohm
7 ohm
7
ohm
9
ohm
6 ohm
12 ohm
8
ohm
4 ohm
10 ohm
5
ohm
4 ohm
2 ohm
Hitunglah hambatan pengganti di atas.
SIM

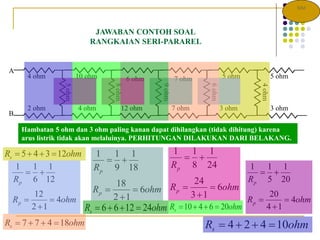

31. JAWABAN CONTOH SOAL
RANGKAIAN SERI-PARAREL
A
B
5 ohm
3 ohm
4
ohm
5 ohm
3 ohm
6
ohm
7 ohm
7 ohm
9
ohm
6 ohm
12 ohm
8
ohm
4 ohm
10 ohm
5
ohm
4 ohm
2 ohm
Hambatan 5 ohm dan 3 ohm paling kanan dapat dihilangkan (tidak dihitung) karena
arus listrik tidak akan melaluinya. PERHITUNGAN DILAKUKAN DARI BELAKANG.
5 4 3 12
s
R ohm
   
1 1 1
6 12
12
4
2 1
p
p
R
R ohm
 
 

7 7 4 18
s
R ohm
   
1 1 1
9 18
18
6
2 1
p
p
R
R ohm
 
 

6 6 12 24
s
R ohm
   
1 1 1
8 24
24
6
3 1
p
p
R
R ohm
 
 

10 4 6 20
s
R ohm
   
1 1 1
5 20
20
4
4 1
p
p
R
R ohm
 
 

4 2 4 10
s
R ohm
   
SIM

32. TUGAS
RANGKAIAN SERI-PARAREL
A
B
5 ohm
3 ohm
4
ohm
5 ohm
3 ohm
6
ohm
7 ohm
7
ohm
9
ohm
6 ohm
12 ohm
8
ohm
4 ohm
10 ohm
5
ohm
4 ohm
2 ohm
Hitunglah hambatan pengganti di atas.
SIM

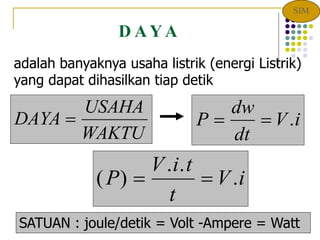

33. D A Y A
adalah banyaknya usaha listrik (energi Listrik)
yang dapat dihasilkan tiap detik
DAYA
USAHA
WAKTU

( )
. .
.
P
V i t
t
V i
 
P
dw
dt
V i
  .
SATUAN : joule/detik = Volt -Ampere = Watt
SIM

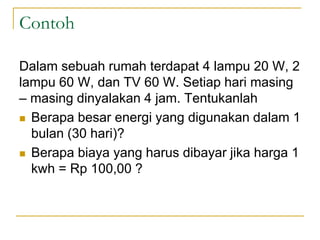

34. Contoh
Dalam sebuah rumah terdapat 4 lampu 20 W, 2
lampu 60 W, dan TV 60 W. Setiap hari masing
– masing dinyalakan 4 jam. Tentukanlah
 Berapa besar energi yang digunakan dalam 1
bulan (30 hari)?
 Berapa biaya yang harus dibayar jika harga 1
kwh = Rp 100,00 ?

35. Sumber Media
Diadaptasi dari Arif Kristanta
Kamijoro, Sendangsari, Pajangan, Bantul, Yogyakarta 55751
TRIMKASIH
SIM

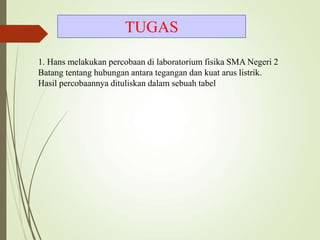

36. TUGAS
1. Hans melakukan percobaan di laboratorium fisika SMA Negeri 2
Batang tentang hubungan antara tegangan dan kuat arus listrik.
Hasil percobaannya dituliskan dalam sebuah tabel
