1. Nama :
Kelas :
Pililah jawaban yang paling tepat (X)!
1. Satuan hambatan adalah …
a. ohm c. ampere
b. ohm.ampere d. volt
2. Arus listrik ialah …
a. muatan yang mengalir pada suatu penghantar setiap detik
b. muatan yang mengalir pada suatu penghantar setiap detik berbanding terbalik dengan tegangan
c. perbandingan antara potensial listrik dengan tegangan
d. perbandingan antara banyaknya muatan listrik dikali dengan besarnya potensial listrik
3. Faktor-faktor yang mempengaruhi hambatan suatu penghantar …
a. jenis bahan kawat, tegangan pada kawat, panjang kawat
b. jenis bahan kawat, panjang kawat, luas penampang kawat
c. jenis bahan kawat, tegangan pada kawat, luas penampang kawat
d. jenis bahan kawat, suhu, penampang kawat
4. Dalam rangkaian listrik maupun elektronika, nilai arus listrik yang mengalir melalui suatu rangkaian dapat
diatur dengan suatu komponen …
a. kapasitor c. induksi
b. resistor d. kapasitor, resistor, dan induksi
5. Susunan/rangkaian alat-alat listrik yang mempergunakan untuk mengatur energi listrik disebut rangkaian …
a. listrik tertutup c. listrik arus bolak-balik
b. listrik arus searah d. listrik
6. Resistor digunakan untuk …
a. membuang muatan listrik, menjaga tegangan dan menjaga besarnya arus yang memasuki komponen
lainnya
b. menyimpan muatan listrik, menjaga tegangan dan menjaga besarnya arus yang memasuki komponen
lainnya
c. menjaga tegangan dan besarnya arus yang memasuki komponen lain supaya nilainya sesuai dengan
yang diperlukan
d. menjaga tegangan dan besarnya arus yang keluar dari komponen lain supaya nilainya sesuai dengan
yang diperlukan
7. Gambar disamping menunjukan pengukuran tegangan dan kuat arus
listrik pada suatu penghantar. Jika voltmeter menunjukan 12 volt dan
A R amperemeter menunjukan 50mA. Berapa hambatan penghantar
V tersebut?
E
a. 0,4.10 2 Ω c. 2,4.10 2 Ω
b. 1,4.10 2 Ω d. 3,4.10 2 Ω
8. Sebuah lampu mempunyai hambatan 660 ohm, dipasang pada tegangan 220 volt. Berapa kuat arus yang
mengalir pada penghantar itu?
a. 0,0033 A c. 0,33 A
b. 0,033 A d. 3,3 A
9. Untuk hambatan pengganti khusus untuk dua hambatan yang disusun rangkaian paralel dengan persamaan
…
R1 + R2 1
a. RT = c. = R1 + R2
R1 . R2 RT
R1 . R2
b. RT = d. RT = R1 + R2
R1 + R2
10. Satuan kuat arus listrik adalah …
a. volt /sekon c. joul/sekon
b. coulomb/sekon d. ohm.Volt
11. Hambatan listrik antara titik A dan B dari gambar dibawah ini, dengan masing-masing hambatan dengan
bernilai R maka hambatan listrtik totalnya adalah …
R2
R1
A B
R3
1
2. a. ½ R c. 1 ½ R
b. ¾ R d. 2 R
12. Perhatikan rangkaian seri-paralel gambar dibawah
R4 = 6 Ω
b
R5=18 Ω
R6=9 d
a
R1=4 Ω
R7=4 Ω
R2=8 Ω
R3=8 Ω c
Besar hambatan listrik antara titik a dan d …
a. 4 Ω c. 10 Ω
b. 6 Ω d. 12 Ω
13. Lima buah resistor dirangkai seperti ditunjukkan pada gambar berikut ini. Jika R1 = ½ R, R2 = ½ R, dan R3
= R4 = R5 =R. Berapakah hambatan total pada rangkaian tersebut?
A R1 R2 R3 R5 B
R4
a. 2/3R c. 5/2R
b. 3/2R d. 7/2R
14. Yang mengemukakan hukum kirchhoff ialah …
a. Gustavi Kirchoff c. Alexander Kirchoff
b. Gustav Kirchoff d. Gustami Kirchoff
15. Manfaat dari susunan paralel ialah …
a. komponennya rusak (misalnya filamen lampu pijar putus), maka komponen-komponen lain dalam
rangkaian (seperti TV, radio dan kulkas) padam
b. komponennya rusak (misalnya filamen lampu pijar putus), maka sebagian komponen-komponen lain
diluar rangkaian (TV, radio dan kulkas) padam
c. komponennya rusak (misalnya filamen lampu pijar putus), maka komponen-komponen lain diluar
rangkaian (TV, radio dan kulkas) masih dapat tetap bekerja
d. komponennya rusak (misalnya filamen lampu pijar putus), maka komponen-komponen lain dalam
rangkaian (TV, radio dan kulkas) masih dapat tetap bekerja
16. Faktor-faktor yang menentukan kapasitas kapasitor …
a. konstanta dielektrik, luas bidang (lempeng kapasitor), dan beda tegangan
b. konstanta dielektrik, jarak antara kedua lempeng kapasitor, dan luas bidang/lempeng dielektrik
c. luas bidang (lempeng kapasitor), jarak antara kedua lempeng kapasitor, dan permitivitas zat dielektrik
antara kedua lempeng kapasitor
d. luas bidang (lempeng kapasitor), beda tegangan, dan permitivitas zat dielektrik antara kedua lempeng
kapasitor
17. Satuan kapasitas kapasitor adalah …
a. farad c. volt
b. ohm d. coulomb
18. Kapasitor dapat dibedakan berdasarkan zat dielektrik yang digunakan untuk menyekat kedua penghantar,
jenis bahan yang digunakan ialah …
a. aluminium, perak, keramik, dan mika c. aluminium, keramik, kertas dan plastik
b. mika, keramik, kertas dan plastik d. mika, keramik, plastic dan perak
19. Kapasitor merupakan …
a. alat (komponen) yang dibuat sedemikan sehingga tidak mampu menyimpan muatan listrik yang besar
maupun muatan yang kecil untuk sementara waktu
b. alat (komponen) yang dibuat sedemikan sehingga mampu menyimpan muatan listrik yang kecil untuk
sementara waktu
c. alat (komponen) yang dibuat sedemikan sehingga mampu menyimpan muatan listrik yang besar untuk
sementara waktu
2

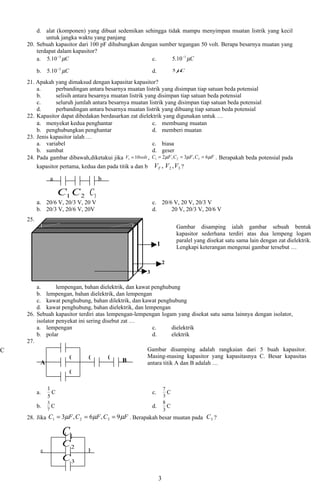

3. d. alat (komponen) yang dibuat sedemikan sehingga tidak mampu menyimpan muatan listrik yang kecil
untuk jangka waktu yang panjang
20. Sebuah kapasitor dari 100 pF dihubungkan dengan sumber tegangan 50 volt. Berapa besarnya muatan yang
terdapat dalam kapasitor?
a. 5.10 −3 µC c. 5.10 −1 µC
b. 5.10 −2 µC d. 5µC
21. Apakah yang dimaksud dengan kapasitar kapasitor?
a. perbandingan antara besarnya muatan listrik yang disimpan tiap satuan beda potensial
b. selisih antara besarnya muatan listrik yang disimpan tiap satuan beda potensial
c. seluruh jumlah antara besarnya muatan listrik yang disimpan tiap satuan beda potensial
d. perbandingan antara besarnya muatan listrik yang dibuang tiap satuan beda potensial
22. Kapasitor dapat dibedakan berdasarkan zat dielektrik yang digunakan untuk …
a. menyekat kedua penghantar c. membuang muatan
b. penghubungkan penghantar d. memberi muatan
23. Jenis kapasitor ialah …
a. variabel c. biasa
b. sumbat d. geser
24. Pada gambar dibawah,diketakui jika V1 = 10volt , C1 = 2µF , C 2 = 3µF , C3 = 6µF . Berapakah beda potensial pada
kapasitor pertama, kedua dan pada titik a dan b VT , V2 , V3 ?
a b
C1 C 2 C3
a. 20/6 V, 20/3 V, 20 V c. 20/6 V, 20 V, 20/3 V
b. 20/3 V, 20/6 V, 20V d. 20 V, 20/3 V, 20/6 V
25.
Gambar disamping ialah gambar sebuah bentuk
kapasitor sederhana terdiri atas dua lempeng logam
paralel yang disekat satu sama lain dengan zat dielektrik.
1 Lengkapi keterangan mengenai gambar tersebut …
2
3
a. lempengan, bahan dielektrik, dan kawat penghubung
b. lempengan, bahan dielektrik, dan lempengan
c. kawat penghubung, bahan dilektrik, dan kawat penghubung
d. kawat penghubung, bahan dielektrik, dan lempengan
26. Sebuah kapasitor terdiri atas lempengan-lempengan logam yang disekat satu sama lainnya dengan isolator,
isolator penyekat ini sering disebut zat …
a. lempengan c. dielektrik
b. polar d. elektrik
27.
C Gambar disamping adalah rangkaian dari 5 buah kapasitor.
C C C Masing-masing kapasitor yang kapasitasnya C. Besar kapasitas
A B antara titik A dan B adalah …
C
1 7
a. C c. C
5 3
3 8
b. C d. C
7 3
28. Jika C1 = 3µF , C 2 = 6µF , C 3 = 9 µF . Berapakah besar muatan pada C 3 ?
C1
C2
a b
C3
3

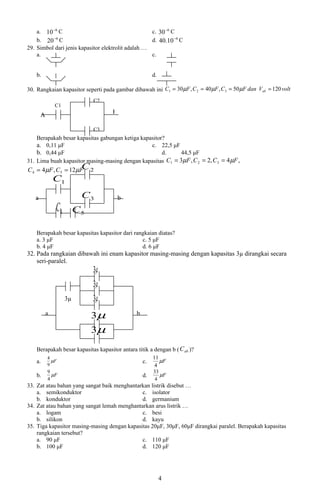

4. a. 10 −6 C c. 30 −6 C
b. 20 −6 C d. 40.10 −6 C
29. Simbol dari jenis kapasitor elektrolit adalah …
a. c.
b. d.
30. Rangkaian kapasitor seperti pada gambar dibawah ini C1 = 30 µF , C 2 = 40 µF , C 3 = 50 µF dan Vab = 120 volt
C2
C1
A B
C3
Berapakah besar kapasitas gabungan ketiga kapasitor?
a. 0,11 μF c. 22,5 μF
b. 0,44 μF d. 44,5 μF
31. Lima buah kapasitor masing-masing dengan kapasitas C1 = 3µF , C 2 = 2, C 3 = 4 µF ,
C
C 4 = 4 µF , C 5 = 12µF 2
C1
a C3 b
C4 C5
Berapakah besar kapasitas kapasitor dari rangkaian diatas?
a. 3 μF c. 5 μF
b. 4 μF d. 6 μF
32. Pada rangkaian dibawah ini enam kapasitor masing-masing dengan kapasitas 3µ dirangkai secara
seri-paralel.
3µ
3µ
3µ 3µ
a 3µ b
3µ
Berapakah besar kapasitas kapasitor antara titik a dengan b ( C ab )?
4 11
a. µF c. µF
9 4
9 33
b. µF d. µF
4 4
33. Zat atau bahan yang sangat baik menghantarkan listrik disebut …
a. semikonduktor c. isolator
b. konduktor d. germanium
34. Zat atau bahan yang sangat lemah menghantarkan arus listrik …
a. logam c. besi
b. silikon d. kayu
35. Tiga kapasitor masing-masing dengan kapasitas 20μF, 30μF, 60μF dirangkai paralel. Berapakah kapasitas
rangkaian tersebut?
a. 90 μF c. 110 μF
b. 100 μF d. 120 μF
