1. ELECTRIC ENERGY
AND POTENTIAL
Nadyatun Khasanah (4201415054)
Achmad Echsanuddin (4201415079)

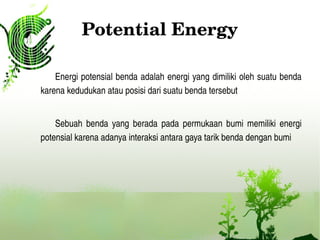

2. Potential Energy
Energi potensial benda adalah energi yang dimiliki oleh suatu benda
karena kedudukan atau posisi dari suatu benda tersebut
Sebuah benda yang berada pada permukaan bumi memiliki energi
potensial karena adanya interaksi antara gaya tarik benda dengan bumi

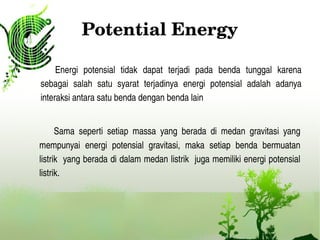

3. Potential Energy
Energi potensial tidak dapat terjadi pada benda tunggal karena
sebagai salah satu syarat terjadinya energi potensial adalah adanya
interaksi antara satu benda dengan benda lain
Sama seperti setiap massa yang berada di medan gravitasi yang
mempunyai energi potensial gravitasi, maka setiap benda bermuatan
listrik yang berada di dalam medan listrik juga memiliki energi potensial
listrik.

4. Potential Energy

5. Potential Energy

6. Potential Energy
Untuk setiap muatan yang berinteraksi, diberikan energi potensial
sesuai dengan persamaan berikut:
Ep=k
qQ
r
Ep : Energi Pottensial
k : konstanta
Q : muatan sumber
q : muatan uji
r : jarak antar muatan

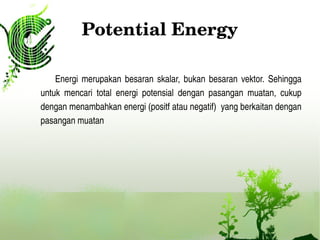

7. Potential Energy
Energi merupakan besaran skalar, bukan besaran vektor. Sehingga
untuk mencari total energi potensial dengan pasangan muatan, cukup
dengan menambahkan energi (positf atau negatif) yang berkaitan dengan
pasangan muatan

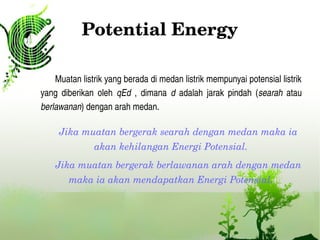

8. Potential Energy
Muatan listrik yang berada di medan listrik mempunyai potensial listrik
yang diberikan oleh qEd , dimana d adalah jarak pindah (searah atau
berlawanan) dengan arah medan.
Jika muatan bergerak searah dengan medan maka ia
akan kehilangan Energi Potensial.
Jika muatan bergerak berlawanan arah dengan medan
maka ia akan mendapatkan Energi Potensial.

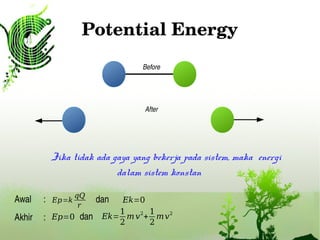

9. Potential Energy
Jika tidak ada gaya yang bekerja pada sistem, maka energi
dalam sistem konstan
Before
After
Awal :
Akhir :
Ep=k
qQ
r
dan Ek=0
Ep=0 dan Ek=
1
2
mv2
+
1
2
mv2

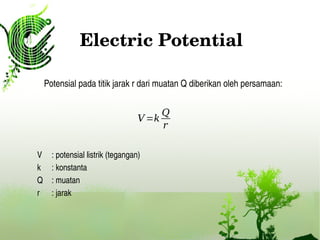

10. Electric Potential
Potensial pada titik jarak r dari muatan Q diberikan oleh persamaan:
V : potensial listrik (tegangan)
k : konstanta
Q : muatan
r : jarak
V =k
Q
r

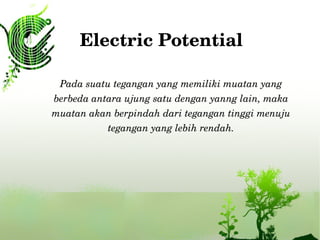

11. Electric Potential
Pada suatu tegangan yang memiliki muatan yang
berbeda antara ujung satu dengan yanng lain, maka
muatan akan berpindah dari tegangan tinggi menuju
tegangan yang lebih rendah.

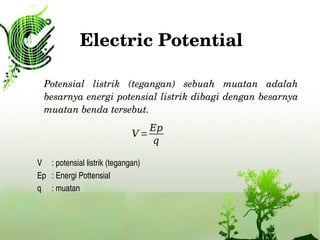

12. Electric Potential
Potensial listrik (tegangan) sebuah muatan adalah
besarnya energi potensial listrik dibagi dengan besarnya
muatan benda tersebut.
V =
Ep
q
V : potensial listrik (tegangan)
Ep : Energi Pottensial
q : muatan

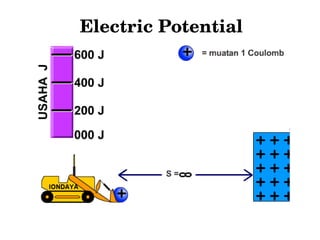

13. Electric Potential

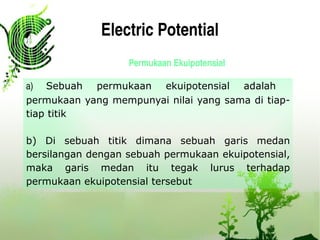

14. Electric Potential
Permukaan Ekuipotensial
a) Sebuah permukaan ekuipotensial adalah
permukaan yang mempunyai nilai yang sama di tiap-
tiap titik
b) Di sebuah titik dimana sebuah garis medan
bersilangan dengan sebuah permukaan ekuipotensial,
maka garis medan itu tegak lurus terhadap
permukaan ekuipotensial tersebut

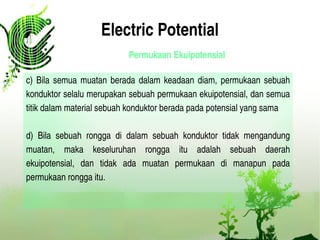

15. Electric Potential
Permukaan Ekuipotensial
c) Bila semua muatan berada dalam keadaan diam, permukaan sebuah
konduktor selalu merupakan sebuah permukaan ekuipotensial, dan semua
titik dalam material sebuah konduktor berada pada potensial yang sama
d) Bila sebuah rongga di dalam sebuah konduktor tidak mengandung
muatan, maka keseluruhan rongga itu adalah sebuah daerah
ekuipotensial, dan tidak ada muatan permukaan di manapun pada
permukaan rongga itu.

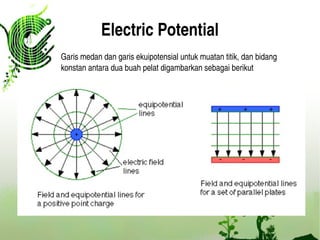

16. Electric Potential
Garis medan dan garis ekuipotensial untuk muatan titik, dan bidang
konstan antara dua buah pelat digambarkan sebagai berikut

17. Pertanyaan
1. mengapa jika muatan searah dengan arah medan ia kehilangan energi
potensial dan jika berlawanan justru memeroleh energi potensial
2. apa contoh yang dapat dilihat dalam kehidupan sehari­hari dari potensial
listrik
