Jenis Jenis Kromatografi

1. Kelompok II
PurmaidaSari S. F1C113008
Armita Yuliani F1C113012
Endang Lestari F1C113056
Rita Usdeka F1C113058
Suroto F1C113060
Kimia Analitik II

2. KROMATOGRAFI

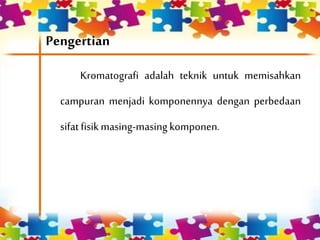

3. Pengertian
Kromatografi adalah teknik untuk memisahkan
campuran menjadi komponennya dengan perbedaan
sifatfisikmasing-masingkomponen.

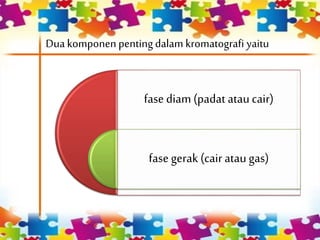

4. Dua komponen pentingdalam kromatografi yaitu
fasediam (padat ataucair)
fasegerak (cairatau gas)

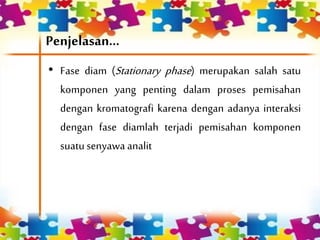

5. Penjelasan...
• Fase diam (Stationary phase) merupakan salah satu
komponen yang penting dalam proses pemisahan
dengan kromatografi karena dengan adanya interaksi
dengan fase diamlah terjadi pemisahan komponen
suatusenyawa analit

6. Penjelasan...
• Fase gerak (Mobile phase) merupakan pembawa analit
, dapat berinteraksi dengan analit tersebut. Fase gerak
dapat berupa bahan cair dan dapat juga berupa gas
yang umumnya dapat dipakai sebagai carrier gas atau
senyawa yang mudahmenguap(volatil).

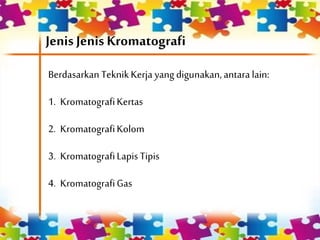

7. Jenis Jenis Kromatografi
Berdasarkan TeknikKerja yang digunakan,antaralain:
1. KromatografiKertas
2. KromatografiKolom
3. KromatografiLapis Tipis
4. KromatografiGas

8. KROMATOGRAFI
KERTAS

9. Pengertian
Kromatografi kertas adalah kromatografi yang
menggunakan kertas selulosa murni yang mempunyai
afinitasbesar terhadap air ataupelarut polar lainnya.

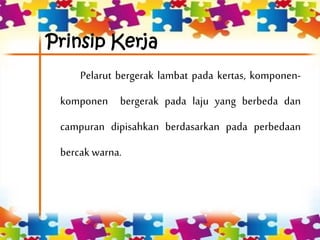

10. Prinsip Kerja
Pelarut bergerak lambat pada kertas, komponen-
komponen bergerak pada laju yang berbeda dan
campuran dipisahkan berdasarkan pada perbedaan
bercak warna.

11. Cara penggunaan
1. Kertasyangdigunakan adalahKertasWhatman
2. Sampelditeteskanpadagaris dasarkromatografikertas.
3. Kertas digantungkan pada wadah yang berisi pelarut dan
terjenuhkanolehuappelarut.
4. Penjenuhan udara dengan uap, menghentikan
penguapan pelarut sama halnya dengan pergerakan
pelarutpada kertas.

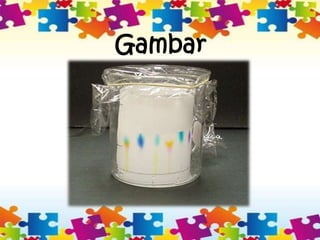

12. Gambar

13. KROMATOGRAFI
KOLOM

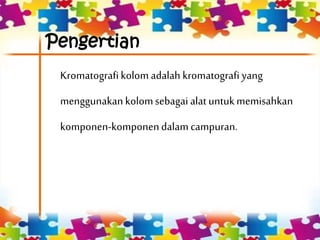

14. Pengertian
Kromatografikolom adalah kromatografi yang
menggunakankolomsebagai alatuntukmemisahkan
komponen-komponendalam campuran.

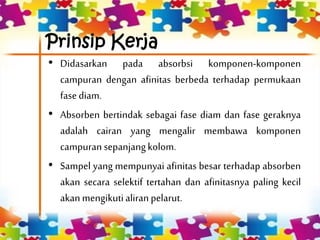

15. Prinsip Kerja
• Didasarkan pada absorbsi komponen-komponen
campuran dengan afinitas berbeda terhadap permukaan
fasediam.
• Absorben bertindak sebagai fase diam dan fase geraknya
adalah cairan yang mengalir membawa komponen
campuran sepanjangkolom.
• Sampel yang mempunyai afinitas besar terhadap absorben
akan secara selektif tertahan dan afinitasnya paling kecil
akanmengikutialiran pelarut.

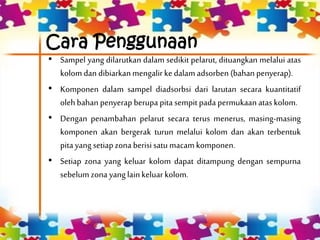

16. Cara Penggunaan
• Sampel yang dilarutkan dalam sedikit pelarut, dituangkan melalui atas
kolom dan dibiarkanmengalirkedalam adsorben (bahan penyerap).
• Komponen dalam sampel diadsorbsi dari larutan secara kuantitatif
olehbahan penyerapberupa pita sempit pada permukaan ataskolom.
• Dengan penambahan pelarut secara terus menerus, masing-masing
komponen akan bergerak turun melalui kolom dan akan terbentuk
pita yang setiapzona berisisatu macam komponen.
• Setiap zona yang keluar kolom dapat ditampung dengan sempurna
sebelum zona yanglainkeluarkolom.

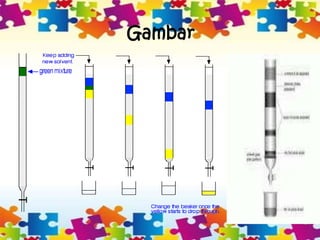

17. Gambar

18. KROMATOGRAFI
LAPIS TIPIS

19. Pengertian
• Kromatografi lapis tipis (KLT) adalah cara pemisahan
campuran dari senyawa berdasarkan kecepatan
sampel yang dibawa pelarut (jarak).
• Kromatografi lapis tipis dapat digunakan untuk
memisahkan senyawa – senyawa yang sifatnya
hidrofobik seperti lipida – lipida dan hidrokarbon yang
sukar dikerjakan dengankromatografikertas.

20. Prinsip kerja
• KLT menggunakan sebuah lapis tipis silika atau
alumina yang seragam pada sebuah lempeng gelas
ataulogam atauplastikyang keras.
• Jelsilika (ataualumina)merupakanfase diam.
• Fase gerak merupakan pelarut atau campuran pelarut
yang sesuai.
• Pelaksanaan ini biasanya dalam pemisahan warna
yang merupakan gabungandari beberapa zat pewarna.

21. Cara Penggunaan
Pada cara penggunaan KLT hampir sama dengan
penggunaan Kromatografi kertas, hanya saja pada
KLT fase diamnya menggunakan plat gelas/ logam/
Aluminium foil sedangkan pada kromatografi kertas
menggunakankertassaring.

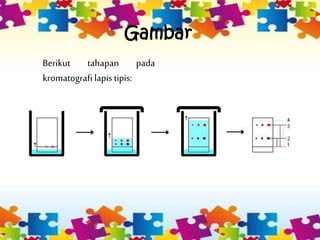

22. Gambar
Berikut tahapan pada
kromatografi lapistipis:

23. KROMATOGRAFI
GAS

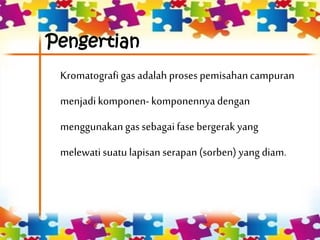

24. Pengertian
Kromatografigas adalah proses pemisahancampuran
menjadikomponen-komponennya dengan
menggunakangassebagai fase bergerak yang
melewatisuatu lapisan serapan (sorben) yang diam.

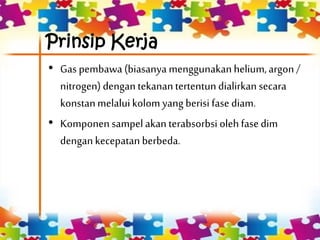

25. Prinsip Kerja
• Gas pembawa (biasanya menggunakanhelium,argon /
nitrogen)dengantekanantertentundialirkan secara
konstanmelaluikolom yang berisi fasediam.
• Komponensampelakanterabsorbsi olehfasedim
dengankecepatan berbeda.

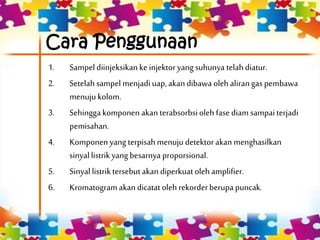

26. Cara Penggunaan
1. Sampel diinjeksikanke injektoryangsuhunya telahdiatur.
2. Setelahsampel menjadi uap, akan dibawa olehalirangas pembawa
menuju kolom.
3. Sehingga komponen akan terabsorbsioleh fasediam sampai terjadi
pemisahan.
4. Komponen yang terpisahmenuju detektorakan menghasilkan
sinyal listrikyang besarnya proporsional.
5. Sinyal listriktersebutakan diperkuatolehamplifier.
6. Kromatogramakan dicatat oleh rekorderberupa puncak.

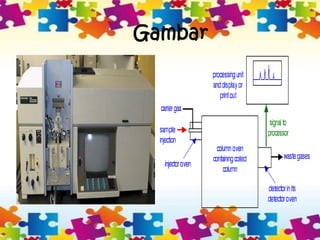

27. Gambar

28. Terima Kasih
Created By: The_caa
