[Japan Tech summit 2017] CLD 009 セッション資料

1. Microsoft Tech Summit 2017本情報の内容（添付文書、リンク先などを含む）は、Microsoft Tech Summit 2017 開催日（2017 年 11 月 8日 - 9 日）時点のものであり、予告なく変更される場合があります。

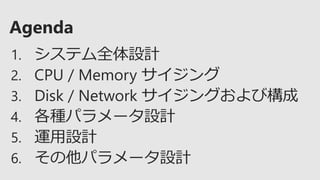

2. Agenda

3. 本セッションの目的

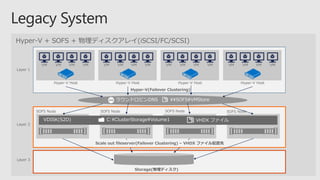

5. Hyper-V + SOFS + 物理ディスクアレイ(iSCSI/FC/SCSI)
Hyper-V(Failover Clustering)
Hyper-V Host
VM VM VM VM
Hyper-V Host
VM VM VM VM
Hyper-V Host
VM VM VM VM
Hyper-V Host
VM VM VM VM
SOFS Node SOFS Node SOFS Node SOFS Node
Storage(物理ディスク)
Scale out fileserver(Failover Clustering) – VHDX ファイル配置先
Layer 1
Layer 2
Layer 3

6. Converged system with Hyper-V + SOFS servers + Storage Spaces Direct(S2D)
Hyper-V(Failover Clustering)
Hyper-V Host
VM VM VM VM
Hyper-V Host
VM VM VM VM
Hyper-V Host
VM VM VM VM
Hyper-V Host
VM VM VM VM
Scale out fileserver(Failover Clustering) – VHDX ファイル配置先
SOFS Node
Disk Disk Disk Disk
SOFS Node
Disk Disk Disk Disk
SOFS Node
Disk Disk Disk Disk
SOFS Node
Disk Disk Disk Disk
Layer 1
Layer 2

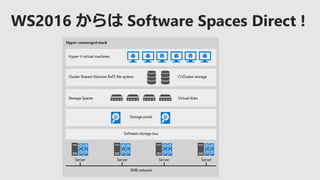

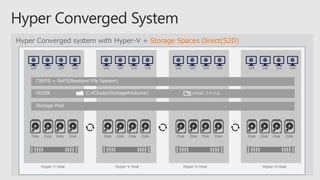

7. Hyper Converged system with Hyper-V + Storage Spaces Direct(S2D)
Hyper-V Host
VM VM VM VM
Disk Disk Disk Disk Disk Disk Disk Disk Disk Disk Disk Disk Disk Disk Disk Disk
C:¥ClusterStorage¥Volume1
Hyper-V Host Hyper-V Host Hyper-V Host
VM VM VM VM VM VM VM VM VM VM VM VM

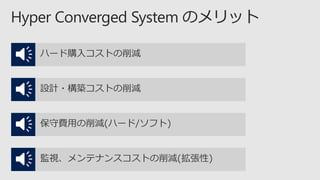

8. ハード購入コストの削減
設計・構築コストの削減
保守費用の削減(ハード/ソフト)
監視、メンテナンスコストの削減(拡張性)

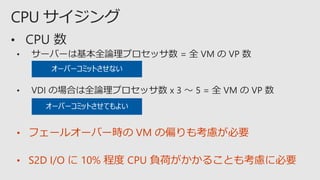

11. • フェールオーバー時の VM の偏りも考慮が必要
• S2D I/O に 10% 程度 CPU 負荷がかかることも考慮に必要

12. 仮想マシン４仮想マシン３仮想マシン２仮想マシン１
CPU のオーバーコミットについて

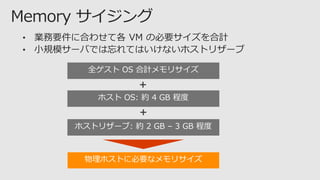

14. +
+

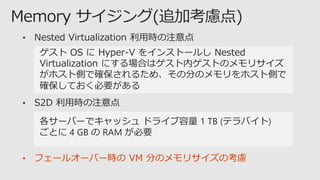

15. • Nested Virtualization 利用時の注意点
ゲスト OS に Hyper-V をインストールし Nested
Virtualization にする場合はゲスト内ゲストのメモリサイズ
がホスト側で確保されるため、その分のメモリをホスト側で
確保しておく必要がある
• S2D 利用時の注意点
各サーバーでキャッシュ ドライブ容量 1 TB (テラバイト)
ごとに 4 GB の RAM が必要
• フェールオーバー時の VM 分のメモリサイズの考慮

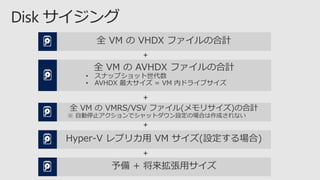

19. 全 VM の AVHDX ファイルの合計
• スナップショット世代数
• AVHDX 最大サイズ = VM 内ドライブサイズ
Hyper-V レプリカ用 VM サイズ(設定する場合)
+
予備 + 将来拡張用サイズ
全 VM の VMRS/VSV ファイル(メモリサイズ)の合計

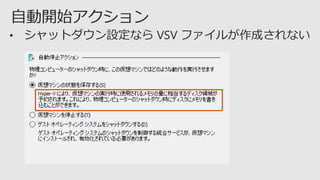

※ 自動停止アクションでシャットダウン設定の場合は作成されない
全 VM の VHDX ファイルの合計
+
+
+

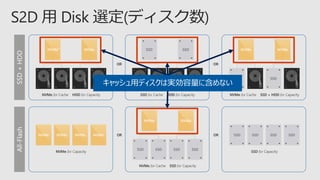

20. All-FlashSSD+HDD
TM

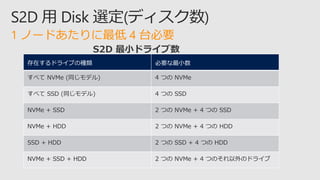

21. 存在するドライブの種類 必要な最小数
すべて NVMe (同じモデル) 4 つの NVMe
すべて SSD (同じモデル) 4 つの SSD
NVMe + SSD 2 つの NVMe + 4 つの SSD
NVMe + HDD 2 つの NVMe + 4 つの HDD
SSD + HDD 2 つの SSD + 4 つの HDD
NVMe + SSD + HDD 2 つの NVMe + 4 つのそれ以外のドライブ
S2D 最小ドライブ数
1 ノードあたりに最低 4 台必要

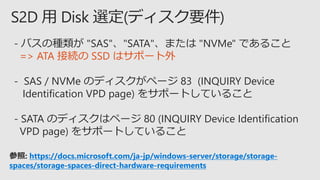

22. - バスの種類が "SAS"、"SATA"、または "NVMe" であること
=> ATA 接続の SSD はサポート外
- SAS / NVMe のディスクがページ 83 (INQUIRY Device
Identification VPD page) をサポートしていること
- SATA のディスクはページ 80 (INQUIRY Device Identification
VPD page) をサポートしていること
参照: https://docs.microsoft.com/ja-jp/windows-server/storage/storage-
spaces/storage-spaces-direct-hardware-requirements

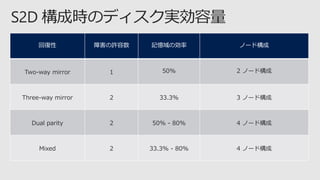

23. 回復性 障害の許容数 記憶域の効率 ノード構成
Two-way mirror 1 50% 2 ノード構成
Three-way mirror 2 33.3% 3 ノード構成
Dual parity 2 50% - 80% 4 ノード構成
Mixed 2 33.3% - 80% 4 ノード構成

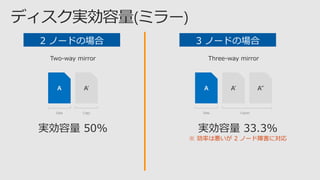

24. Two-way mirror Three-way mirror
実効容量 50% 実効容量 33.3%
※ 効率は悪いが 2 ノード障害に対応
2 ノードの場合 3 ノードの場合

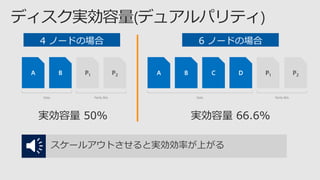

25. 実効容量 50% 実効容量 66.6%
スケールアウトさせると実効効率が上がる
4 ノードの場合 6 ノードの場合

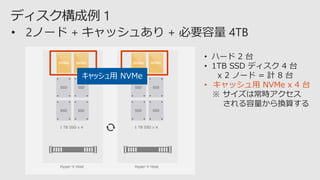

26. Hyper-V Host
• 2ノード + キャッシュあり + 必要容量 4TB
1 TB SSD x 4
• ハード 2 台
• 1TB SSD ディスク 4 台
x 2 ノード = 計 8 台
• キャッシュ用 NVMe x 4 台
※ サイズは常時アクセス
される容量から換算する
Hyper-V Host
1 TB SSD x 4

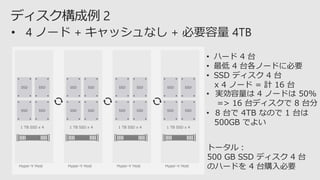

27. Hyper-V Host
• 4 ノード + キャッシュなし + 必要容量 4TB
1 TB SSD x 4
• ハード 4 台
• 最低 4 台各ノードに必要
• SSD ディスク 4 台
x 4 ノード = 計 16 台
Hyper-V Host
1 TB SSD x 4
Hyper-V Host
1 TB SSD x 4
Hyper-V Host
1 TB SSD x 4
• 実効容量は 4 ノードは 50%
=> 16 台ディスクで 8 台分
• 8 台で 4TB なので 1 台は
500GB でよい
トータル：
500 GB SSD ディスク 4 台
のハードを 4 台購入必要

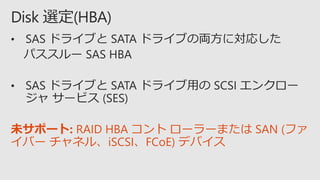

28. 未サポート: RAID HBA コント ローラーまたは SAN (ファ
イバー チャネル、iSCSI、FCoE) デバイス

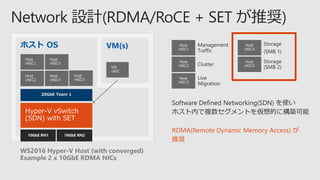

30. WS2016 Hyper-V Host (with converged)
Example 2 x 10GbE RDMA NICs
VM(s)ホスト OS
Host
vNIC3
Host
vNIC5
Host
vNIC4
Software Defined Networking(SDN) を使い
ホスト内で複数セグメントを仮想的に構築可能
RDMA(Remote Dynamic Memory Access) が
推奨

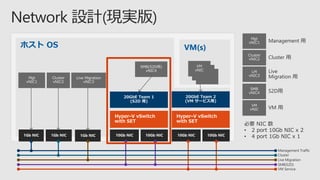

31. VM(s)ホスト OS
Live Migration
vNIC3
SMB(S2D用)
vNIC4
必要 NIC 数
• 2 port 10Gb NIC x 2
• 4 port 1Gb NIC x 1

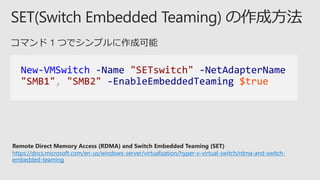

32. New-VMSwitch -Name "SETswitch" -NetAdapterName
"SMB1", "SMB2" -EnableEmbeddedTeaming $true
Remote Direct Memory Access (RDMA) and Switch Embedded Teaming (SET)
https://docs.microsoft.com/en-us/windows-server/virtualization/hyper-v-virtual-switch/rdma-and-switch-
embedded-teaming

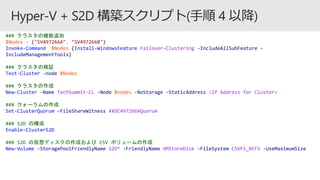

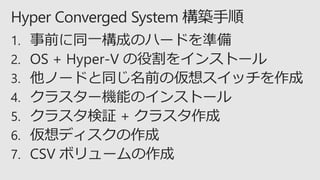

35. ### クラスタの機能追加
$Nodes = ("SV497266A", "SV497266B")
Invoke-Command $Nodes {Install-WindowsFeature Failover-Clustering -IncludeAllSubFeature -
IncludeManagementTools}
### クラスタの検証
Test-Cluster -node $Nodes
### クラスタの作成
New-Cluster -Name TechSummit-CL -Node $nodes -NoStorage -StaticAddress <IP Address for Cluster>
### クォーラムの作成
Set-ClusterQuorum –FileShareWitness ¥¥DC497266¥Quorum
### S2D の構成
Enable-ClusterS2D
### S2D の仮想ディスクの作成および CSV ボリュームの作成
New-Volume -StoragePoolFriendlyName S2D* -FriendlyName VMStoreDisk -FileSystem CSVFS_REFS -UseMaximumSize

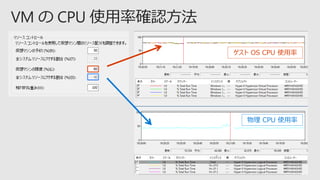

39. ゲスト OS CPU 使用率
物理 CPU 使用率

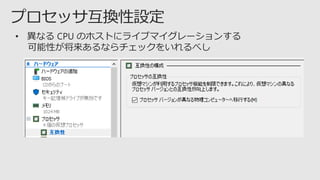

40. • 異なる CPU のホストにライブマイグレーションする
可能性が将来あるならチェックをいれるべし

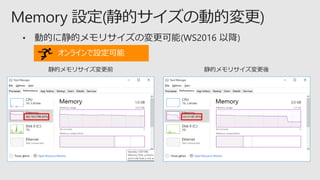

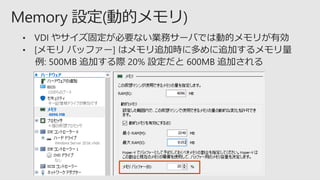

42. 静的メモリサイズ変更前 静的メモリサイズ変更後

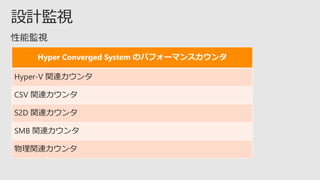

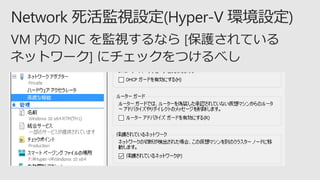

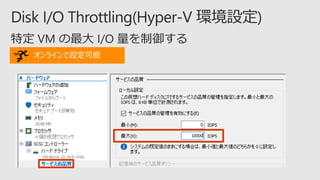

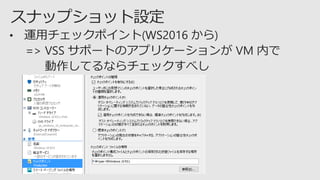

49. Hyper Converged System のパフォーマンスカウンタ
Hyper-V 関連カウンタ
CSV 関連カウンタ
S2D 関連カウンタ
SMB 関連カウンタ
物理関連カウンタ

50. ¥Hyper-V Virtual Storage Device(*)¥*

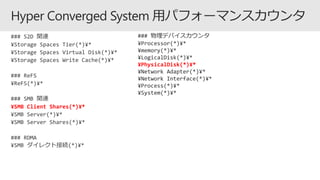

51. ¥SMB Client Shares(*)¥*
### 物理デバイスカウンタ
¥Processor(*)¥*
¥memory(*)¥*
¥LogicalDisk(*)¥*
¥PhysicalDisk(*)¥*
¥Network Adapter(*)¥*
¥Network Interface(*)¥*
¥Process(*)¥*
¥System(*)¥*

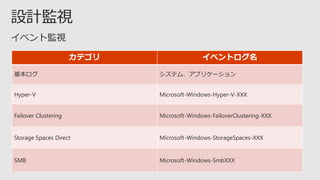

52. カテゴリ イベントログ名
基本ログ システム、アプリケーション
Hyper-V Microsoft-Windows-Hyper-V-XXX
Failover Clustering Microsoft-Windows-FailoverClustering-XXX
Storage Spaces Direct Microsoft-Windows-StorageSpaces-XXX
SMB Microsoft-Windows-SmbXXX

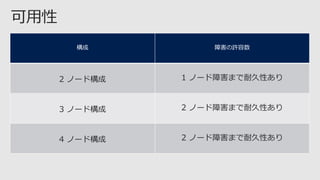

53. 構成 障害の許容数
2 ノード構成 1 ノード障害まで耐久性あり
3 ノード構成 2 ノード障害まで耐久性あり
4 ノード構成 2 ノード障害まで耐久性あり

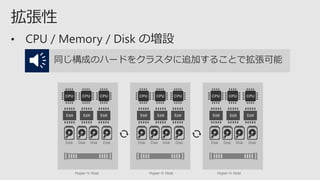

54. 同じ構成のハードをクラスタに追加することで拡張可能
Hyper-V Host
Disk Disk Disk Disk Disk Disk Disk Disk
Hyper-V Host
Disk Disk Disk Disk
Hyper-V Host

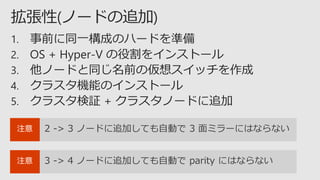

55. 2 -> 3 ノードに追加しても自動で 3 面ミラーにはならない
3 -> 4 ノードに追加しても自動で parity にはならない

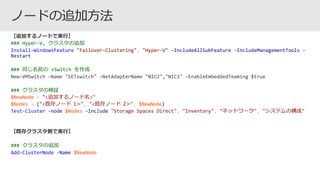

56. ### Hyper-V, クラスタの追加
Install-WindowsFeature "Failover-Clustering", "Hyper-V" -IncludeAllSubFeature –IncludeManagementTools -
Restart
### 同じ名前の vSwitch を作成
### クラスタの検証
$NewNode = "<追加するノード名>"
$Nodes = ("<既存ノード 1>", "<既存ノード 2>", $NewNode)
Test-Cluster -node $Nodes -Include "Storage Spaces Direct", "Inventory", "ネットワーク", "システムの構成"
### クラスタの追加
Add-ClusterNode -Name $NewNode

57. ### 2 ノード -> 3 ノードに構成変更時は追加ボリュームの作成が必要
### 3 ノード -> 4 ノードに構成変更時は追加ボリュームの作成が必要
### 仮想ディスクの作成(自動で CSV ボリュームが作成されマウントもされる)
New-Volume -StoragePoolFriendlyName S2D* -FriendlyName "VMStoreDisk2" -FileSystem CSVFS_REFS -
UseMaximumSize

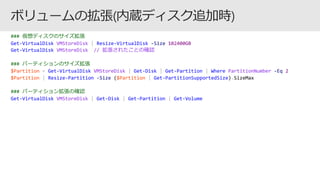

58. ### 仮想ディスクのサイズ拡張
Get-VirtualDisk VMStoreDisk | Resize-VirtualDisk -Size 102400GB
Get-VirtualDisk VMStoreDisk // 拡張されたことの確認
### パーティションのサイズ拡張
$Partition = Get-VirtualDisk VMStoreDisk | Get-Disk | Get-Partition | Where PartitionNumber -Eq 2
$Partition | Resize-Partition -Size ($Partition | Get-PartitionSupportedSize).SizeMax
### パーティション拡張の確認
Get-VirtualDisk VMStoreDisk | Get-Disk | Get-Partition | Get-Volume

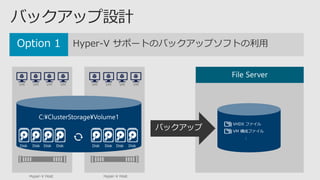

59. Hyper-V サポートのバックアップソフトの利用
Hyper-V Host
VM VM VM VM
Hyper-V Host
VM VM VM VM
Disk Disk Disk Disk Disk Disk Disk Disk

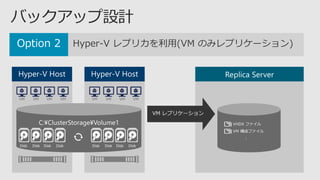

60. Hyper-V レプリカを利用(VM のみレプリケーション)
VM VM VM VM VM VM VM VM
Disk Disk Disk Disk Disk Disk Disk Disk

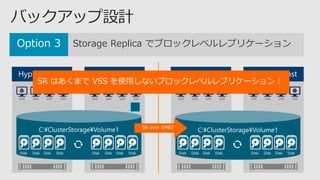

61. Storage Replica でブロックレベルレプリケーション
VM VM VM VM VM VM VM VM
Disk Disk Disk Disk Disk Disk Disk Disk
VM VM VM VM VM VM VM VM
Disk Disk Disk Disk Disk Disk Disk Disk
SR はあくまで VSS を使用しないブロックレベルレプリケーション！

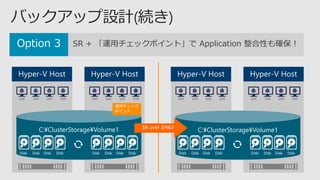

62. SR + 「運用チェックポイント」で Application 整合性も確保！
VM VM VM VM VM VM VM VM
Disk Disk Disk Disk Disk Disk Disk Disk
VM VM VM VM VM VM VM VM
Disk Disk Disk Disk Disk Disk Disk Disk
運用チェック
ポイント
運用チェック
ポイント

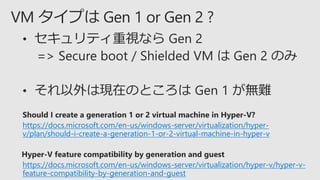

64. https://docs.microsoft.com/en-us/windows-server/virtualization/hyper-
v/plan/should-i-create-a-generation-1-or-2-virtual-machine-in-hyper-v
https://docs.microsoft.com/en-us/windows-server/virtualization/hyper-v/hyper-v-
feature-compatibility-by-generation-and-guest

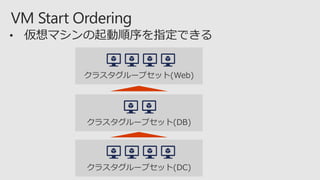

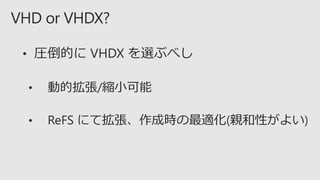

66. クラスタグループセット(Web)
クラスタグループセット(DB)
クラスタグループセット(DC)

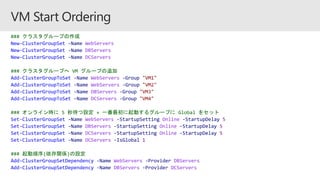

67. ### クラスタグループの作成
New-ClusterGroupSet -Name WebServers
New-ClusterGroupSet -Name DBServers
New-ClusterGroupSet -Name DCServers
### クラスタグループへ VM グループの追加
Add-ClusterGroupToSet -Name WebServers -Group "VM1"
Add-ClusterGroupToSet -Name WebServers -Group "VM2"
Add-ClusterGroupToSet -Name DBServers -Group "VM3"
Add-ClusterGroupToSet -Name DCServers -Group "VM4"
### オンライン時に 5 秒待つ設定 + 一番最初に起動するグループに Global をセット
Set-ClusterGroupSet -Name WebServers -StartupSetting Online -StartupDelay 5
Set-ClusterGroupSet -Name DBServers -StartupSetting Online -StartupDelay 5
Set-ClusterGroupSet -Name DCServers -StartupSetting Online -StartupDelay 5
Set-ClusterGroupSet -Name DCServers -IsGlobal 1
### 起動順序(依存関係)の設定
Add-ClusterGroupSetDependency -Name WebServers -Provider DBServers
Add-ClusterGroupSetDependency -Name DBServers -Provider DCServers

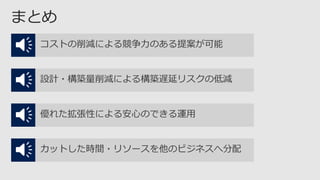

68. コストの削減による競争力のある提案が可能
設計・構築量削減による構築遅延リスクの低減
優れた拡張性による安心のできる運用
カットした時間・リソースを他のビジネスへ分配

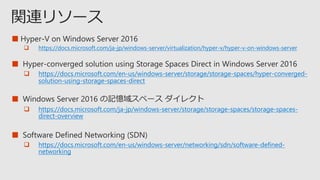

69. ■
 https://docs.microsoft.com/ja-jp/windows-server/virtualization/hyper-v/hyper-v-on-windows-server
■
 https://docs.microsoft.com/en-us/windows-server/storage/storage-spaces/hyper-converged-
solution-using-storage-spaces-direct
■
 https://docs.microsoft.com/ja-jp/windows-server/storage/storage-spaces/storage-spaces-
direct-overview
■
 https://docs.microsoft.com/en-us/windows-server/networking/sdn/software-defined-
networking
