1. 1

2. Windows Server 2012 の
コンセプトを知る
日本マイクロソフト株式会社
エバンジェリスト
高添 修
http://blogs.technet.com/b/osamut
(高添はここにいます)
2

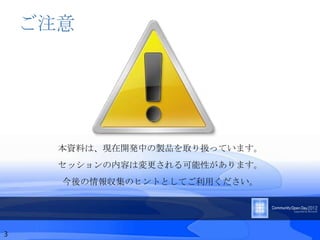

3. ご注意
本資料は、現在開発中の製品を取り扱っています。
セッションの内容は変更される可能性があります。
今後の情報収集のヒントとしてご利用ください。
3

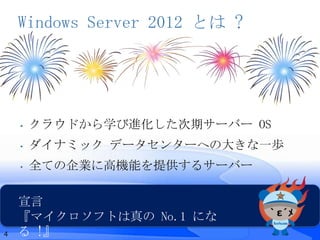

4. Windows Server 2012 とは ?
• クラウドから学び進化した次期サーバー OS
• ダイナミック データセンターへの大きな一歩
• 全ての企業に高機能を提供するサーバー
宣言
『マイクロソフトは真の No.1 にな
4 る !』

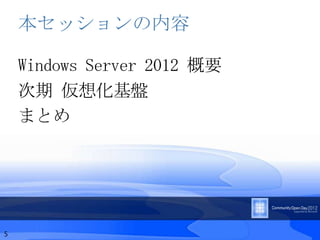

5. 本セッションの内容
Windows Server 2012 概要
次期 仮想化基盤
まとめ
5

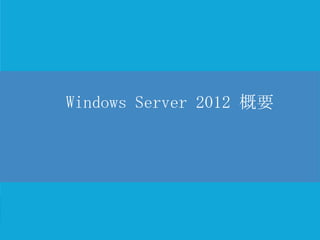

6. Windows Server 2012 概要

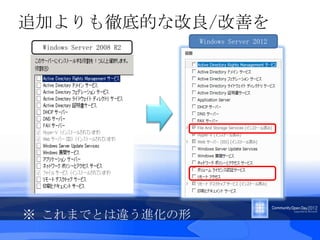

7. 追加よりも徹底的な改良/改善を
Windows Server 2012
Windows Server 2008 R2
※ これまでとは違う進化の形

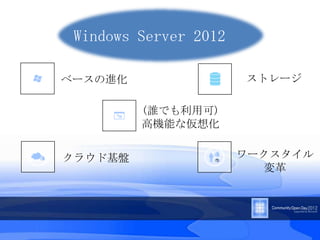

8. Windows Server 2012
ベースの進化 ストレージ
(誰でも利用可)
高機能な仮想化
クラウド基盤 ワークスタイル
変革

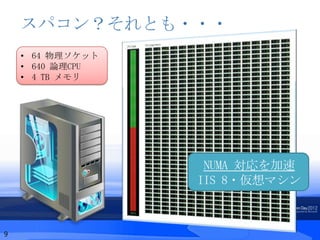

9. スパコン？それとも・・・
• 64 物理ソケット
• 640 論理CPU
• 4 TB メモリ
NUMA 対応を加速
IIS 8・仮想マシン
9

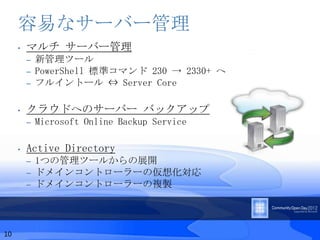

10. 容易なサーバー管理
• マルチ サーバー管理
– 新管理ツール
– PowerShell 標準コマンド 230 → 2330+ へ
– フルイントール ⇔ Server Core
• クラウドへのサーバー バックアップ
– Microsoft Online Backup Service
• Active Directory
– 1つの管理ツールからの展開
– ドメインコントローラーの仮想化対応
– ドメインコントローラーの複製
10

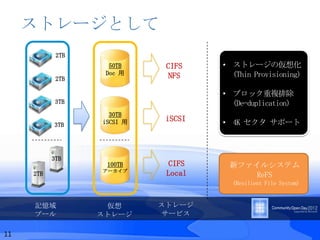

11. ストレージとして
2TB
50TB CIFS
Doc 用 NFS
2TB
3TB
30TB
iSCSI 用 iSCSI
3TB
3TB
100TB CIFS 新ファイルシステム
アーカイブ
2TB Local ReFS
(Resilient File System)
記憶域 仮想 ストレージ
プール ストレージ サービス
11

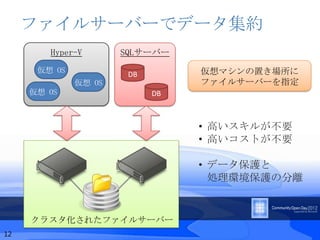

12. ファイルサーバーでデータ集約
Hyper-V SQLサーバー
仮想 OS DB 仮想マシンの置き場所に
仮想 OS ファイルサーバーを指定
仮想 OS DB
• 高いスキルが不要
• 高いコストが不要
• データ保護と
処理環境保護の分離
クラスタ化されたファイルサーバー
12

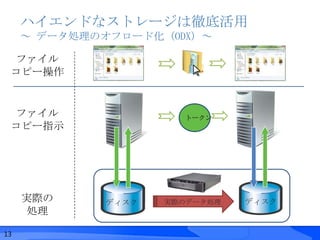

13. ハイエンドなストレージは徹底活用
～ データ処理のオフロード化 (ODX) ～
ファイル
コピー操作
ファイル トークン
コピー指示
読み取り 書込み 結果の受信
(オフロー トークン (オフロード)
ド)
実際の ディスク 実際のデータ処理 ディスク
処理 外部のストレージ
専用機
13

14. Cluster in a BOX という形も登場
ボックス内のクラスタ
単一のエンクロージャー Cluster in a
サーバー 1 サーバー2 BOX の例
アプリケーション ... アプリケーション ...
MRコントローラー MRコントローラー
HA FW HA FW
MR FW MR FW
フェール
オーバー
SAS
（ファブリック） エキスパンダー
エキスパンダー
共有ストレージ
（オプション）
容量スケールアップ

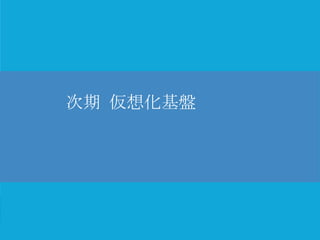

15. 次期 仮想化基盤

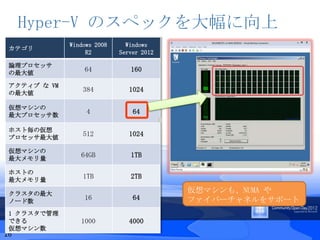

16. Hyper-V のスペックを大幅に向上
Windows 2008 Windows
カテゴリ
R2 Server 2012
論理プロセッサ
の最大値
64 160
アクティブ な VM
の最大値
384 1024
仮想マシンの
最大プロセッサ数
4 64
ホスト毎の仮想
プロセッサ最大値
512 1024
仮想マシンの
最大メモリ量
64GB 1TB
ホストの
最大メモリ量
1TB 2TB
クラスタの最大 仮想マシンも、NUMA や
ノード数
16 64 ファイバーチャネルをサポート
1 クラスタで管理
できる 1000 4000
仮想マシン数
16

17. Hyper-V レプリカ (注目)
• ディザスタ リカバリ シナリオを容易に実現
• ※ Hyper-V 2 台で実現 仮想マシンは
仮想マシン稼
働 スタンバイ
• 違う H/W も OK
• 事前のコピーも OK 自動で複製
• タイミングの制御
• 履歴 (スナップショット) で柔軟な復元
• フェールオーバー用 IP アドレス管理
17

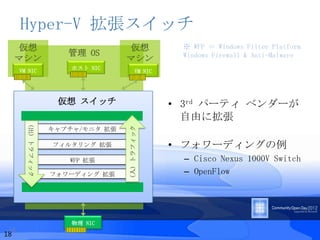

18. Hyper-V 拡張スイッチ
仮想 仮想 ※ WFP ＝ Windows Filter Platform
管理 OS Windows Firewall & Anti-Malware
マシン マシン
VM NIC ホスト NIC
VM NIC
仮想 スイッチ • 3rd パーティ ベンダーが
自由に拡張
(出) トラフィック
(入) トラフィック
キャプチャ/モニタ 拡張
フィルタリング 拡張 • フォワーディングの例
WFP 拡張 – Cisco Nexus 1000V Switch
フォワーディング 拡張 – OpenFlow
物理 NIC
18
18

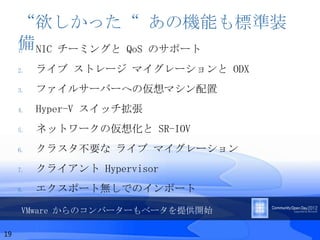

19. “欲しかった“ あの機能も標準装
備 NIC チーミングと QoS のサポート
1.
2. ライブ ストレージ マイグレーションと ODX
3. ファイルサーバーへの仮想マシン配置
4. Hyper-V スイッチ拡張
5. ネットワークの仮想化と SR-IOV
6. クラスタ不要な ライブ マイグレーション
7. クライアント Hypervisor
8. エクスポート無しでのインポート
VMware からのコンバーターもベータを提供開始
19

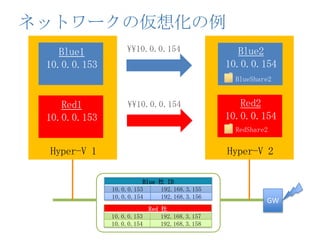

20. ネットワークの仮想化の例
BlueShare2
RedShare2
Hyper-V 1 Hyper-V 2
Blue 社 ID
10.0.0.153 192.168.3.155
10.0.0.154 192.168.3.156
GW
Red 社
10.0.0.153 192.168.3.157
10.0.0.154 192.168.3.158
20

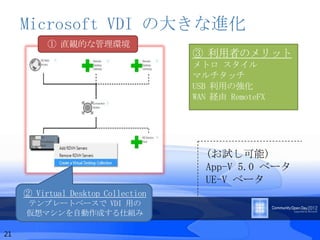

21. Microsoft VDI の大きな進化
(お試し可能)
App-V 5.0 ベータ
UE-V ベータ
② Virtual Desktop Collection
テンプレートベースで VDI 用の
仮想マシンを自動作成する仕組み
21

22. まとめ

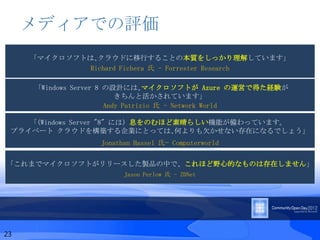

23. メディアでの評価
「マイクロソフトは､クラウドに移行することの本質をしっかり理解しています」
Richard Fichera 氏 - Forrester Research
「Windows Server 8 の設計には､マイクロソフトが Azure の運営で得た経験が
きちんと活かされています」
Andy Patrizio 氏 - Network World
｢(Windows Server "8" には) 息をのむほど素晴らしい機能が備わっています。
プライベート クラウドを構築する企業にとっては､何よりも欠かせない存在になるでしょう」
Jonathan Hassel 氏- Computerworld
「これまでマイクロソフトがリリースした製品の中で、これほど野心的なものは存在しません」
Jason Perlow 氏 - ZDNet
23

24. 注目の サーバー OS
• 他にもたくさんあります。
－－－－－－－－－
• Windows Server 2012 は、
• 様々な規模の企業に有効な、
現場目線の機能を提供します。
現実的な利用シナリオでお試しを！
24
