SATA SSD NVMe SSD NVMe SSD
SATA HDD SATA SSD
SATA HDD
SATA SSD

Microsoft Confidential
Networking Shielded VMStorage
spaces
direct

低いCPU使用率
• ワークロードにCPUをより多く使用で
きる
低いレイテンシー
• S2Dの性能が向上
• VMの性能が向上
テスト構成
• 4 ノード
• ノードあたり40 VM
• Diskspdを実行し、4K IO size at
90% readと10% writeのテスト
Load profile (DISKSPD) Without
RDMA
With RDMA Improvement
40 VM @ 90%/10% 4K
Read/Write
~320K iops ~540K iops 69%向上

‘Shielded VM’って何?
暗号化技術と鍵技術を使用する
ことで
ホスト管理者とゲスト管理者の
分離が可能となる
TPM 2.0が必要

鍵管理サーバ
Host Guardian
Service 信頼されたHyper-Vホスト
Guarded Host
暗号化
Shielded VM
vTPM
ホストの確認、
鍵の提供
悪意のある
クラウド環境管理者
Domain A Domain B
悪意のあるクラウド環境管理者から仮想マシンのデータを保護する技術。
仮想的なTPMデバイス(vTPM)を利用し、仮想マシンを暗号化。
Shielded VM起動時に、外部のHost Guardian Service(HGS)により、信頼されたHyper-
Vかどうかの確認と、復号化用の鍵の提供が行われる。

Hyper-Vマネージャーのコンソールからの仮想マシン閲覧制御
仮想ハードディスクへのアクセスの禁止

Storage Spaces Direct
• Disk dense servers
• Rear accessible drive bays
• Support for NVMe
• RAW SAS expanders
• Local SATA disks
• RDMA networking
Software defined networking
• RDMA Enabled NIC
• VXLAN and NVGRE offload
Shielded VM
• TPM 2.0

Microsoft Solutions from
Lenovo

Offer Type
Category (Choose only one) Hyper-Converged Premium
Profile (Choose only one) Hybrid
Scale (Per your testing) 4 to 16 Nodes
System (Per Node)
SKU Lenovo System x3650 M5
Form Factor 2U Rack Server
CPU
Intel Xeon E5-2680 v4 14C 2.4GHz 35MB 2400MHz 120W or
Intel Xeon E5-2690 v4 14C 2.6GHz 35MB 2400MHz 135W
Memory 256 GB or 512 GB
Host-Bus Adapter(s)
Lenovo M1215 6Gb SAS HBA for OS
Lenovo N2215 12Gb SAS HBA for JBODs
Network Interface Adapter(s) 1x dual-port Mellanox CX-4 10GbE (RoCEv2)
RDMA Capable Yes
TPM 2.0 Yes
Lenovo S2D – 概要
2016 Lenovo. All rights reserved.

Drives (Per Node) Type Count Form Factor Size Description (Optional)
Cache SSD 4 3.5” 800GB, 1.6TB
Capacity SATA HDD 10 3.5” 4TB, 6TB
Third Tier (If Applicable) N/A
Capacity Optimized

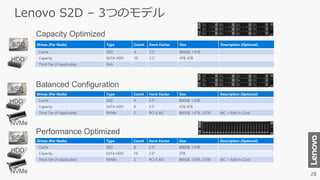

Lenovo S2D – 3つのモデル
Balanced Configuration
Performance Optimized
Capacity SATA HDD 8 3.5” 4TB, 6TB
Third Tier (If Applicable) NVMe 2 PCI-E AIC 800GB, 1.6TB, 2.0TB AIC = Add-in-Card
Capacity SATA HDD 16 2.5” 2TB
Third Tier (If Applicable) NVMe 2 PCI-E AIC 800GB, 1.6TB, 2.0TB AIC = Add-in-Card
SSD
HDD
SSD
HDD
SSD
HDD
NVMe
NVMe

https://lenovopress.com/lp0064-microsoft-storage-spaces-direct-s2d-deployment-guide
http://www.lenovo.com/images/products/system-x/pdfs/solution-briefs/lenovo_cloud_config_ms_s2d_sb.pdf

Azure Stackに関わる内容はTP2発
表時点での内容であり、今後変更
になる場合がございます。

Lenovo版Microsoft Azure Stackって？
Private
Cloud
Azure
Public Cloud
Azure Stack
Hyper-V Hyper-V Hyper-V Hyper-V
Storage Spaces Direct(S2D)
Compute
Storage
Network
Manage
Microsoft Hybrid Cloud
• End User Self Service
• Azure Stackでのオンプレミス

Lenovo 版 Microsoft Azure Stack
オンプレミスとAzureの融合
1 of 3
partners Balanced, Optimized Foundational IT
Azure Stack
Hybrid Access, Management
System Center, Windows Server, S2D
Management, Infrastructure Abstraction
1 of 3
partners
MS Ignite
PoC customer
program starts
Sep. 2016
Expected
General
Availability
1H2017
Centralized Hardware Programmability

Lenovo版Azure Stack構成に含まれるもの
With Cables
4 -16 Nodes
(2 Fault Domains)
拡張性:
• 1ノード単位か
• 4ノードパック単位
• 最大16 ノード
• Fault Domain = 8ノード
まで
• ラックあたり2つのFault
Domains
• 4 ラックまでの拡張性(64
ノードまで)
• 工場出荷時に導入済み
• チューニング済み
ファームウェア設定
With Cables
Nodes 5, 6, 7, 8
Nodes 5-8

External Automation &
Management Tools
Hardware Systems
REST APIs & Integrators
 リソース検出とインベントリー管理
 モニタリング
 ファームウェア更新
 構成変更
 OS/ハイパーバイザーのベアメタルデプ
ロイ

Lenovo Converged HX Series on Hyper-V
LenovoとNutanix社との提携により生まれた、
ハイパー・コンバージド・インフラストラクチャーのソリューション
Lenovo Converged HX Series
Windows Server 2012 Hyper-VがホストOSとしてサポートされました

2016 Lenovo Internal. All rights reserved.
HX Seriesの構成バリエーション
最小構成3ノード
同じモデル必須
1000/3000/5000/7000シリーズ
異機種混在 CPU世代混在
HaswellとBroadwell混在可
ストレージ専用ノード
3000/5000/7000シリーズと混在
SMBモデル
最小3ノードから最大4ノードまで
10000/3000/5000/7000シリーズ混
在不可
1000シリーズ
1ソケットCPUタイプ
最小3ノードから構成
10GNICオプション
オールフラッシュ構成
ハイブリッドと混在不可
ストレージ専用ノード
ストレージ専用クラスタ構成可
最小3ノードから
3310
3310
3310
3310
3310
3310
5510-C
3310-F
3310-F
3310-F
2310
2310
2310
2310
1310
1310
1310
3310
3310
3310
5510
7510
1310
5510-C
5510-C
5510-C
3500 E2640v3
3500 E2640v3
3500 E2640v3
3310 E2640v4

SQL Server DWFT+ Lenovo Serverの組み合わせ
TPC-H性能No.11
検証済み、チューニング済み
信頼性 No.1 / 満足度 No.1
幅広いラインアップ
実はTPC-Hで世界No.1なんです
(10TB、30TB Non Clustered)
ライフサイエンス
研究開発
部品計画・在庫管理分析・
コスト傾向分析
医療レコードと分析POS
トランザクション
価格・プロモーション
分析
どの業種でも対応できるパワフルなデータウェアハウス・分析基盤を提供いたします
1 – Based on results at http://www.tpc.org - #1 non-clustered results @10,000GB and @30,000GB2016 Lenovo. All rights reserved.

#1 in TPC-H Performance
1TPC results, September 2016: http://www.tpc.org/tpch/results/tpch_perf_results.asp?resulttype=noncluster

SQL Server DWFTのポートフォリオ
Entry (6TB)
x3550 M5 1U rack
servers
E5-2630 v4 processors and
128GB memory
Micron M500DC SATA
Solid State Drives
Relative Performance1:
Row Store Throughput: 57
Colum Store Throughput: 85
Max. User Data Capacity: 6TB
Standard (22TB)
x3650 M5 2U rack
servers
E5-2630 v4 processors
and 512GB memory
Intel P3700 NVMe PCIe
Flash Adapters
Relative Performance:
Highly Available
(60TB)
x3650 M5 rack servers
768GB memory
IBM V9000 All Flash
Array storage
Advanced (145TB)
Based on x3850 X6
4U modular rack servers
3072GB memory
SanDisk ioMemory3
6400GB Flash Adapters
HA! New!
小さなところから大きなものまでのラインアップ！
1 – Relative performance compared to reference configuration - 2-socket system rated for 25TB2016 Lenovo. All rights reserved.
http://shopap.lenovo.com/jp/systems/solutions/database/

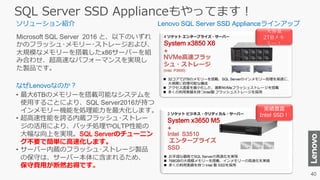

SQL Server SSD Applianceもやってます！
Microsoft SQL Server 2016 と、以下のいずれ
かのフラッシュ･メモリー･ストレージおよび、
大規模なメモリーを搭載したx86サーバーを組
み合わせ、超高速なパフォーマンスを実現し
た製品です。
• 最大6TBのメモリーを搭載可能なシステムを
使用することにより、SQL Server2016が持つ
インメモリー機能を処理能力を最大化します。
• 超高速性能を誇る内蔵フラッシュ･ストレー
ジの活用により、バッチ処理やOLTP性能の
大幅な向上を実現。SQL Serverのチューニン
グ不要で簡単に高速化します。
• サーバー内蔵のフラッシュ･ストレージ製品
の保守は、サーバー本体に含まれるため、
保守費用が断然お得です。
Intel S3510
エンタープライズ
SSD
NVMe高速フラッ
シュ・ストレージ
(Intel P3600)
 32コアで2TBのメモリーを搭載、SQL Serverのインメモリー処理を高速に、
大規模に処理可能な構成
 アクセス速度を最小化した、最新NVMeフラッシュストレージを搭載
 多くの利用実績を持つIntel製フラッシュストレージを採用
 お手頃な価格でSQL Serverの高速化を実現
 768GBの大規模メモリーを搭載、インメモリーの高速化を実感
 多くの利用実績を持つ Intel 製 SSDを採用
ソリューション紹介
なぜLenovoなのか？
2 ソケットビジネス・クリティカル・サーバー
System x3650 M5
+
4 ソケットエンタープライズ・サーバー
System x3850 X6
+
大容量
メモ
リー！
実績豊富
Intel SSD！
Lenovo SQL Server SSD Applianceラインアップ

「パスワードなしの世界」を実現する
Windows Hello for BusinessとLenovoモバイルデバイスの活用
Windows 10のWindows Helloと、Windows Server 2016のActive Directoryを連携させることにより
生体認証でよりセキュアに、オンプレミスのActive Directoryや、Azure ADにSSOアクセスが可能となります。
タッチ式指紋センサーで
どの方向でもらくらく認証可能！
企業内ドメイン参加
Windows Server 2016
AD/AD FS
Azure AD
Azure AD連携
Office 365
Azure Services
ThinkPad X1 CarbonThinkPad X1 Tablet
ThinkPad 10
ThinkPad X260
On Premise
Cloud

Windows Phone Continuum + VDIでどこでもオフィス環境が
ソフトバンクより今秋発売されるSoftbank 503LVでWindows PhoneのContinuum機能を活用
VDIで接続することで、オフィスと全く同じ仕事ができるようになります
さらにAzure AD連携することで、Office 365やAzure上のアプリケーションもSSOアクセス！
Azure AD
Azure AD連携
Office 365
Azure Services
SoftBank 503LV
企業内
オンプレミス
システム
(認証、自社アプリ)
VDIシステム
https://tm.softbank.jp/mobile/sbm/lineup/smart/503lv/

業界をリードする信頼性・可用性
ITICによるグローバル・サーベイ
600以上のユーザーからの調査
x86サーバーでトップの評価
4時間以上のダウンタイムを経験したと
回答したSystem xユーザーは1%
ITIC Global Server
Hardware, Server OS
Reliability Report-
2015-2016
HP Integrity
Fujitsu Primergy
IBM Power System i, p
10%
6%
4%
4%
3%
3%
3%
2%
2%
1%
1%
0%
Oracle x86
HP ProLiant Servers
Dell PowerEdge x86 Server
Oracle SPARC
Fujitsu SPARC
Toshiba Magnia
Fujitsu Primequest
Cisco UCS
Lenovo System x
IBM System z
#1 x86 server
機器故障でPFAで
XClarityに通知
Migration実行
Live Migrationで他のホストへ移動
System Centerにて故障機器
で起動している仮想マシンを
他のホストに動的移行を行う
 HDD、冷却ファン、電源ユニット、メモリー、プロセッサーに対する事前障害予知機能を提供
 管理ツールと組み合わせることで、仮想マシンの動的移行(vMotionやLive Migration)と連動可能
事前障害予知
（PFA）
信頼性の高いLenovoサーバー
http://www.lenovo.com/images/products/system-x/pdfs/white-
papers/itic_2015_reliability_wp.pdf
10%

データセンター全体をカバーするLenovoのポートフォリオ
広範なエンド・ツー・エンドのサービス
データセンターのエンド・ツー・エンドの要求に応えるワールドクラスのポートフォリオ
Server
信頼性No.1
ラック・タワー
System x, ThinkServer
ミッションクリティカル
X6
高集積
NeXtScale, ThinkServer
ブレード
Flex System
コンバージド
HX Series
Storage
コストパフォーマンスと最
新のテクノロジー
エントリーSAN
S Series
ミッドレンジSAN
V Series
SDS
DX8000C, DX8000N
All Flash Array (AFA) DASおよびテープ装置
E Series, TS
Networking
最大のパフォーマンスと最
小のコスト
内蔵 Top of Rack キャンパス・コア SANスイッチ Network OS
Solutions
実証済みソリューション
Cloud Big Data Analytics Database VDI
HPC
Lenovoの
最先端ソリューション
Compute
NeXtScale nx360
Storage
nx360 + Storage NeX
PCI
nx360 + PCI NeX
GPU と Storage
nx360 + Storage & GPU
常温水冷
nx360 WCT
Hyperscale
お客様に応じた
カスタム化
Enterprise
Network
SAP BWA
Rack Scale ArchitectureApplication OptimizedCompute & Warm Storage

次世代イノベーション
クラウド
ビッグデータ
アナリティクス
自動車、解析、治療研究
宇宙研究
IT基盤
サーバー、ストレージ、
ネットワーク製品
＋
エコシステム
レノボのエンタープライズ戦略

オープンかつ柔軟
目的達成へと導く洞察
お客様主義
レガシーシステムの運用投資から
攻めのITシステムへのパラダイムシフト
お客様の課題を解決するための
洞察を生み出すデータ活用
「個客」への迅速な対応のための
アジャイルなインフラ
次世代インフラがもたらす企業への価値
49

Ability to pivot with a more nimble
workforce and strategy that avoids lock-in
TRUSTED
DATA CENTER
PARTNER
#1
