![自己紹介
前島 鷹賢 @ 日本マイクロソフト
Day2 18:10-19:00 [CLD009]
お待たせしました！ 真の VDI on Azure がついに実現します！
• 宣伝： 二日目最終セッションも担当します
• 役割： IT インフラ系製品技術のプリセールス
• 主な担当製品技術：
Windows Server Microsoft Azure
System Center Operations Management Suite (OMS)](https://image.slidesharecdn.com/cld002windowsserver2016-171221073330/85/Cld002-windows-server_2016_-2-320.jpg)

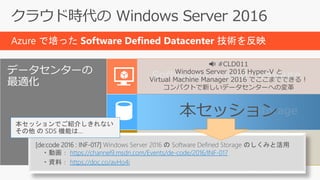

![Azure で培った Software Defined Datacenter 技術を反映
データセンターの
最適化
Software Defined Compute
Software Defined Storage
Software Defined Network
📢 #CLD011
Windows Server 2016 Hyper-V と
Virtual Machine Manager 2016 でここまでできる！
コンパクトで新しいデータセンターへの変革
📢 #CLD019
Azure から生まれた Windows Server 2016 SDN
～アップデート版～
本セッション
[de:code 2016 : INF-017] Windows Server 2016 の Software Defined Storage のしくみと活用
・動画： https://channel9.msdn.com/Events/de-code/2016/INF-017
・資料： https://doc.co/avHo4i
本セッションでご紹介しきれない
その他 の SDS 機能は…](https://image.slidesharecdn.com/cld002windowsserver2016-171221073330/85/Cld002-windows-server_2016_-12-320.jpg)
![Microsoft Tech Summit
📢 Day2 14:25 - 15:15 [CLD019]
Azure から生まれた Windows Server 2016 SDN ～アップデート版～
SDN の
詳細は…](https://image.slidesharecdn.com/cld002windowsserver2016-171221073330/85/Cld002-windows-server_2016_-36-320.jpg)

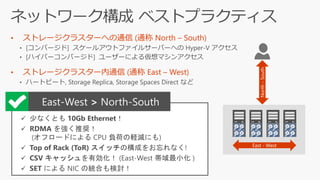

![• ストレージクラスターへの通信 (通称 North – South)
• [コンバージド] スケールアウトファイルサーバーへの Hyper-V アクセス
• [ハイパーコンバージド] ユーザーによる仮想マシンアクセス
• ストレージクラスター内通信 (通称 East – West)
• ハートビート, Storage Replica, Storage Spaces Direct など
North-South
East - West
少なくとも 10Gb Ethernet！
RDMA を強く推奨！
(オフロードによる CPU 負荷の軽減にも)
Top of Rack (ToR) スイッチの構成をお忘れなく!
CSV キャッシュを有効化！ (East-West 帯域最小化 )
SET による NIC の統合も検討！
East-West > North-South](https://image.slidesharecdn.com/cld002windowsserver2016-171221073330/85/Cld002-windows-server_2016_-40-320.jpg)

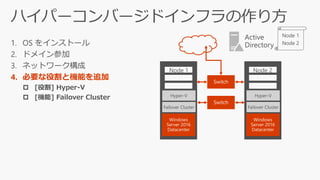

![1. OS をインストール
2. ドメイン参加
3. ネットワーク構成
4. 必要な役割と機能を追加
[役割] Hyper-V
[機能] Failover Cluster
Windows
Server 2016
Datacenter
Windows
Server 2016
Datacenter
Switch
Switch
Failover Cluster
Hyper-V
Failover Cluster
Hyper-V](https://image.slidesharecdn.com/cld002windowsserver2016-171221073330/85/Cld002-windows-server_2016_-46-320.jpg)

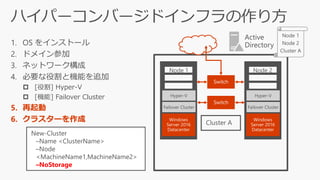

![1. OS をインストール
2. ドメイン参加
3. ネットワーク構成
4. 必要な役割と機能を追加
[役割] Hyper-V
[機能] Failover Cluster
5. 再起動
6. クラスターを作成 Windows
Server 2016
Datacenter
Windows
Server 2016
Datacenter
Switch
Switch
Failover Cluster
Hyper-V
Failover Cluster
Hyper-V
New-Cluster
–Name <ClusterName>
–Node
<MachineName1,MachineName2>
–NoStorage](https://image.slidesharecdn.com/cld002windowsserver2016-171221073330/85/Cld002-windows-server_2016_-47-320.jpg)
![1. OS をインストール
2. ドメイン参加
3. ネットワーク構成
4. 必要な役割と機能を追加
[役割] Hyper-V
[機能] Failover Cluster
5. 再起動
6. クラスターを作成
7. Storage Spaces Direct 有効化
Windows
Server 2016
Datacenter
Windows
Server 2016
Datacenter
Switch
Switch
Failover Cluster
Hyper-V
Failover Cluster
Hyper-V
S2D
Enable-ClusterStorageSpacesDirect
–CimSession <ClusterName>](https://image.slidesharecdn.com/cld002windowsserver2016-171221073330/85/Cld002-windows-server_2016_-48-320.jpg)

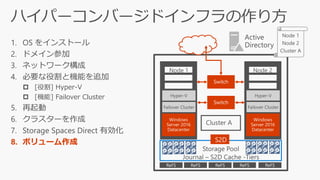

![1. OS をインストール
2. ドメイン参加
3. ネットワーク構成
4. 必要な役割と機能を追加
[役割] Hyper-V
[機能] Failover Cluster
5. 再起動
6. クラスターを作成
7. Storage Spaces Direct 有効化
8. ボリューム作成
Windows
Server 2016
Datacenter
Windows
Server 2016
Datacenter
Switch
Switch
Failover Cluster
Hyper-V
Failover Cluster
Hyper-V
S2D
ReFSReFS ReFS ReFS ReFS](https://image.slidesharecdn.com/cld002windowsserver2016-171221073330/85/Cld002-windows-server_2016_-49-320.jpg)

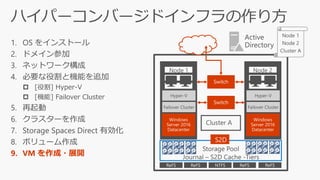

![1. OS をインストール
2. ドメイン参加
3. ネットワーク構成
4. 必要な役割と機能を追加
[役割] Hyper-V
[機能] Failover Cluster
5. 再起動
6. クラスターを作成
7. Storage Spaces Direct 有効化
8. ボリューム作成
9. VM を作成・展開
Windows
Server 2016
Datacenter
Windows
Server 2016
Datacenter
Switch
Switch
Failover Cluster
Hyper-V
Failover Cluster
Hyper-V
S2D
NTFSReFS ReFS ReFS ReFS](https://image.slidesharecdn.com/cld002windowsserver2016-171221073330/85/Cld002-windows-server_2016_-50-320.jpg)
More Related Content
![[G-Tech2015]Microsoft Azureを使った災害復旧の基礎[講演資料]](https://cdn.slidesharecdn.com/ss_thumbnails/g-tech2015microsoftazure-151106074610-lva1-app6891-thumbnail.jpg?width=640&height=640&fit=bounds)
![[db tech showcase Tokyo 2017] D21: ついに Red Hat Enterprise Linuxで SQL Serverが使...](https://cdn.slidesharecdn.com/ss_thumbnails/d21-170912022444-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to Cld002 windows server_2016_で作るシンプ
![[Japan Tech summit 2017] CLD 009](https://cdn.slidesharecdn.com/ss_thumbnails/techsummit2017pdfcld009-171115032113-thumbnail.jpg?width=640&height=640&fit=bounds)
![[Japan Tech summit 2017] CLD 011](https://cdn.slidesharecdn.com/ss_thumbnails/techsummit2017pdfcld011-171115032116-thumbnail.jpg?width=640&height=640&fit=bounds)
![[Interact 2018] 別視点からのハイパーコンバージドインフラ ～ ソフトウェアによる華麗な “ものづくり“ の世界](https://cdn.slidesharecdn.com/ss_thumbnails/interact2018ogawad-180703223547-thumbnail.jpg?width=640&height=640&fit=bounds)
Cld002 windows server_2016_で作るシンプ
- 1. Session ID: CLD002 本情報の内容（添付文書、リンク先などを含む）は、MicrosoftTech Summit 開催日（2016年11月1－2日）時点のものであり、予告なく変更される場合があります。
- 2. 自己紹介 前島 鷹賢 @日本マイクロソフト Day2 18:10-19:00 [CLD009] お待たせしました！ 真の VDI on Azure がついに実現します！ • 宣伝： 二日目最終セッションも担当します • 役割： IT インフラ系製品技術のプリセールス • 主な担当製品技術： Windows Server Microsoft Azure System Center Operations Management Suite (OMS)

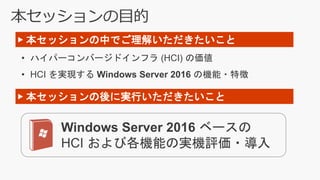

- 3. 本セッションの目的 • ハイパーコンバージドインフラ (HCI)の価値 • HCI を実現する Windows Server 2016 の機能・特徴 ▶ 本セッションの中でご理解いただきたいこと Windows Server 2016 ベースの HCI および各機能の実機評価・導入 ▶ 本セッションの後に実行いただきたいこと
- 4.

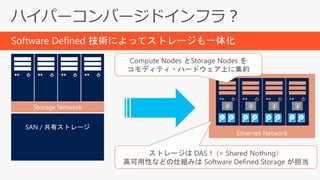

- 5. Compute Nodes とStorageNodes を コモディティ・ハードウェア上に集約 Software Defined 技術によってストレージも一体化 ストレージは DAS！ (= Shared Nothing） 高可用性などの仕組みは Software Defined Storage が担当

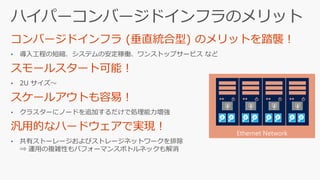

- 6. • 導入工程の短縮、システムの安定稼働、ワンストップサービス など •2U サイズ～ • クラスターにノードを追加するだけで処理能力増強 • 共有ストーレージおよびストレージネットワークを排除 ⇒ 運用の複雑性もパフォーマンスボトルネックも解消
- 7.
- 8.
- 9.

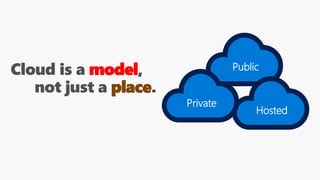

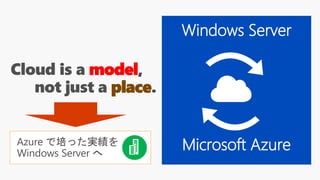

- 10. model place Public Hosted Private Windows Server Microsoft AzureAzureで培った実績を Windows Server へ

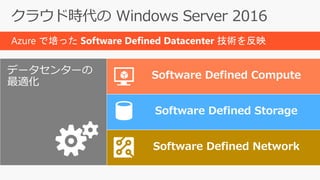

- 11. Azure で培った SoftwareDefined Datacenter 技術を反映 データセンターの 最適化 Software Defined Compute Software Defined Storage Software Defined Network
- 12. Azure で培った SoftwareDefined Datacenter 技術を反映 データセンターの 最適化 Software Defined Compute Software Defined Storage Software Defined Network 📢 #CLD011 Windows Server 2016 Hyper-V と Virtual Machine Manager 2016 でここまでできる！ コンパクトで新しいデータセンターへの変革 📢 #CLD019 Azure から生まれた Windows Server 2016 SDN ～アップデート版～ 本セッション [de:code 2016 : INF-017] Windows Server 2016 の Software Defined Storage のしくみと活用 ・動画： https://channel9.msdn.com/Events/de-code/2016/INF-017 ・資料： https://doc.co/avHo4i 本セッションでご紹介しきれない その他 の SDS 機能は…
- 13.
- 14. ストレージアレイ Compute Fibre Channel /iSCSI / FCoE / SAS WS 2008 WS 2012 WS 2016

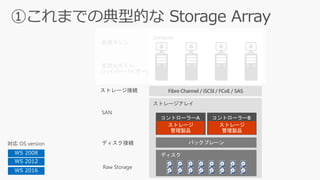

- 15. ストレージアレイ ディスク バックプレーン Compute Fibre Channel /iSCSI / FCoE / SAS コントローラーA コントローラーB ストレージ 管理製品 ストレージ 管理製品 WS 2008 WS 2012 WS 2016

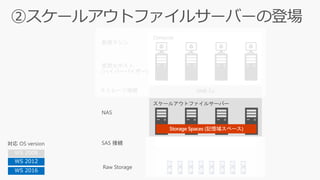

- 16. スケールアウトファイルサーバー Enclosure (JBOD) SAS Compute SMB 3.x StorageSpaces (記憶域スペース) WS 2008 WS 2012 WS 2016
- 17. スケールアウトファイルサーバー エンクロージャー (JBOD) SAS Compute SMB 3.x StorageSpaces (記憶域スペース) WS 2008 WS 2012 WS 2016 ▶ 少し中途半端だった… ストレージ管理の柔軟性は増し、JBDO の採用でコスト削減につながったが、 結局「共有ディスク」は必要なまま

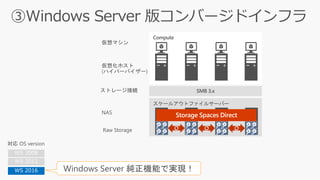

- 18. スケールアウトファイルサーバー Compute SMB 3.x Storage SpacesDirect WS 2008 WS 2012 WS 2016 Windows Server 純正機能で実現！

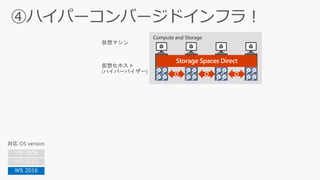

- 19. Compute and Storage WS2008 WS 2012 WS 2016 Storage Spaces Direct

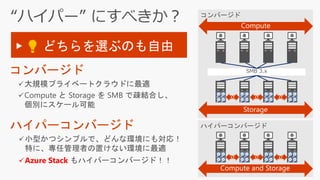

- 20. コンバージド ハイパーコンバージド ▶ 💡 どちらを選ぶのも自由 ハイパーコンバージド Computeand Storage コンバージド SMB 3.x Compute Storage Azure Stack
- 21.

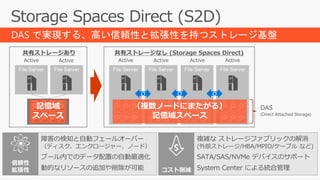

- 22. DAS で実現する、高い信頼性と拡張性を持つストレージ基盤 共有ストレージあり Active Active 共有ストレージなし(Storage Spaces Direct) Active Active Active Active 信頼性 拡張性 障害の検知と自動フェールオーバー （ディスク、エンクロージャー、ノード） プール内でのデータ配置の自動最適化 動的なリソースの追加や削除が可能 コスト削減 複雑な ストレージファブリックの解消 (外部ストレージ/HBA/MPIO/ケーブル など) SATA/SAS/NVMe デバイスのサポート System Center による統合管理 （複数ノードにまたがる） 記憶域スペース 記憶域 スペース DAS (Direct Attached Storage)

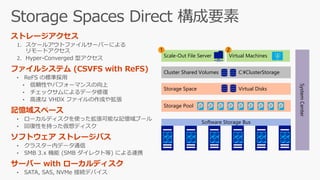

- 23. ストレージアクセス 1. 2. ファイルシステム (CSVFS withReFS) • • • • 記憶域スペース • • ソフトウェア ストレージバス • • サーバー with ローカルディスク • Storage Pool Storage Space Virtual Disks Scale-Out File Server Cluster Shared Volumes C:¥ClusterStorage Software Storage Bus Virtual Machines 1 2 SystemCenter

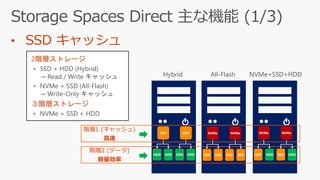

- 24. 階層1 (キャッシュ) 高速 Hybrid All-FlashNVMe+SSD+HDD 2階層ストレージ • SSD + HDD (Hybrid) → Read / Write キャッシュ • NVMe + SSD (All-Flash) → Write-Only キャッシュ ３階層ストレージ • NVMe + SSD + HDD 階層2 (データ) 容量効率
- 25. • SSD キャッシュ StoragePool • 各サーバーのローカルディスクを 1プールに構成可能 • 技術的には Storage Spaces (記憶域スペース) の応用

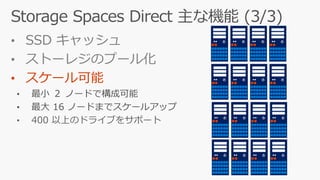

- 26. • SSD キャッシュ •ストーレジのプール化 • 400 以上のドライブをサポート

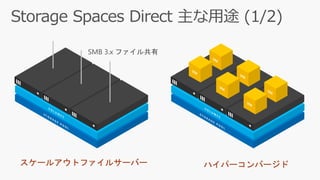

- 27.
- 28. Microsoft Azure Azure (IaaS)上の ファイルサーバー冗長化 SQL Server 2016 用ストレージ
- 29.

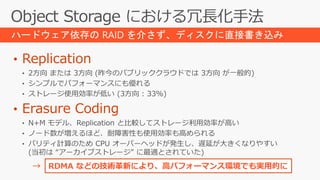

- 30. ハードウェア依存の RAID を介さず、ディスクに直接書き込み →RDMA などの技術革新により、高パフォーマンス環境でも実用的に

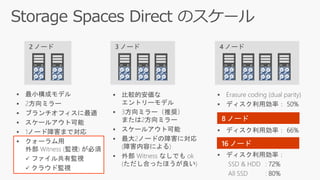

- 31. Erasure coding(dual parity) ディスク利用効率： 50% ディスク利用効率： 66% ディスク利用効率： SSD & HDD : 72% All SSD : 80% 8 ノード 16 ノード 4 ノード 比較的安価な エントリーモデル 3方向ミラー（推奨） または2方向ミラー スケールアウト可能 最大2ノードの障害に対応 (障害内容による) 外部 Witness なしでも ok (ただし合ったほうが良い) 3 ノード 最小構成モデル 2方向ミラー ブランチオフィスに最適 スケールアウト可能 1ノード障害まで対応 クォーラム用 外部 Witness (監視) が必須 ファイル共有監視 クラウド監視 2 ノード

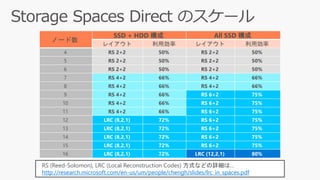

- 32. ノード数 SSD + HDD構成 All SSD 構成 レイアウト 利用効率 レイアウト 利用効率 4 RS 2+2 50% RS 2+2 50% 5 RS 2+2 50% RS 2+2 50% 6 RS 2+2 50% RS 2+2 50% 7 RS 4+2 66% RS 4+2 66% 8 RS 4+2 66% RS 4+2 66% 9 RS 4+2 66% RS 6+2 75% 10 RS 4+2 66% RS 6+2 75% 11 RS 4+2 66% RS 6+2 75% 12 LRC (8,2,1) 72% RS 6+2 75% 13 LRC (8,2,1) 72% RS 6+2 75% 14 LRC (8,2,1) 72% RS 6+2 75% 15 LRC (8,2,1) 72% RS 6+2 75% 16 LRC (8,2,1) 72% LRC (12,2,1) 80% RS (Reed-Solomon), LRC (Local Reconstruction Codes) 方式などの詳細は… http://research.microsoft.com/en-us/um/people/chengh/slides/lrc_in_spaces.pdf
- 33.

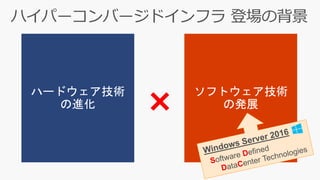

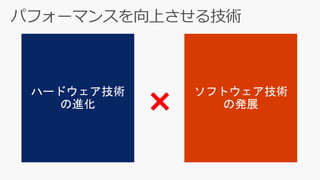

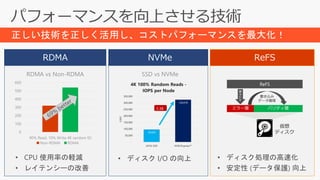

- 34. ハードウェア技術 の進化 ソフトウェア技術 の発展 ハードウェア技術 の進化 0 100 200 300 400 500 600 90% Read, 10%Write 4K random IO Non-RDMA RDMA SSD vs NVMe • CPU 使用率の軽減 • レイテンシーの改善 • ディスク I/O の向上 • ディスク処理の高速化 • 安定性 (データ保護) 向上 正しい技術を正しく活用し、コストパフォーマンスを最大化！ RDMA vs Non-RDMA RDMA NVMe ReFS
- 35. • 2x XeonE5-2699v4 2.30Ghz (22c44t) • 128GB DRAM • 4x 800GB Intel P3700 NVMe (PCIe 3.0 x4) • 1x LSI 9300 8i • 20x 1.2TB Intel S3610 SATA SSD • 1x Chelsio 40GbE iWARP T580-CR (Dual Port 40Gb PCIe 3.0 x8) ⇒ 5,000,000 IOPS • 2x Xeon E5-2699v4 2.20GHz (55M Cache, 22 cores, 145W) • 2x 800G Intel P3700 NVMe for Cache Tier • 8x 2TB Intel P3500 NVMe for Capacity Tier • 1 x Chelsio 40GbE dual-port T580 adapter • 1x Extreme Networks 40GbE Summit X770- 32x switch for cluster networking ⇒ 3,000,000 IOPS https://blogs.technet.microsoft.com/filecab/2016/07/ 26/storage-iops-update-with-storage-spaces-direct/ http://itpeernetwork.intel.com/record-performance- flash-nvme-configuration-windows-server-2016- storage-spaces-direct-2/ 16ノード クラスター 4ノード クラスター
- 36. Microsoft Tech Summit 📢Day2 14:25 - 15:15 [CLD019] Azure から生まれた Windows Server 2016 SDN ～アップデート版～ SDN の 詳細は…

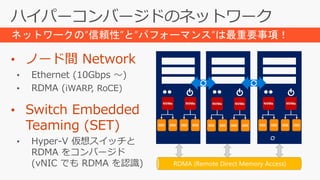

- 37. RDMA (Remote DirectMemory Access) ネットワークの”信頼性”と”パフォーマンス”は最重要事項！
- 38. WS 2016 ConvergedWS2012 R2 NIC RDMA vmNIC vmNIC NIC RDMA NIC _ NIC _ NIC Team Hyper-V Switch Live Migration 管理用 Cluster CSV
- 39. WS 2012 R2 NIC RDMA vmNICvmNIC NIC RDMA NIC _ NIC _ Live Migration 管理用 Cluster CSV vmNIC vmNIC NIC RDMA NIC RDMA Hyper-V Switch (SDN) Embedded Teaming Live Migration CSV 管理用 OS vNIC 管理用 OS vNIC RDMA 管理用 OS vNIC RDMA S2D 管理用 Cluster WS 2016 Converged
- 40. • ストレージクラスターへの通信 (通称North – South) • [コンバージド] スケールアウトファイルサーバーへの Hyper-V アクセス • [ハイパーコンバージド] ユーザーによる仮想マシンアクセス • ストレージクラスター内通信 (通称 East – West) • ハートビート, Storage Replica, Storage Spaces Direct など North-South East - West 少なくとも 10Gb Ethernet！ RDMA を強く推奨！ (オフロードによる CPU 負荷の軽減にも) Top of Rack (ToR) スイッチの構成をお忘れなく! CSV キャッシュを有効化！ (East-West 帯域最小化 ) SET による NIC の統合も検討！ East-West > North-South
- 41.

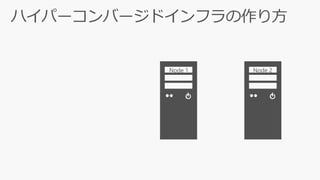

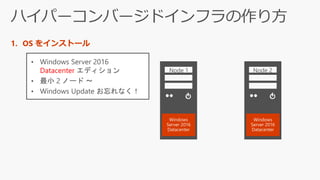

- 43. 1. OS をインストール Windows Server2016 Datacenter Windows Server 2016 Datacenter • Windows Server 2016 Datacenter エディション • 最小 2 ノード ～ • Windows Update お忘れなく！

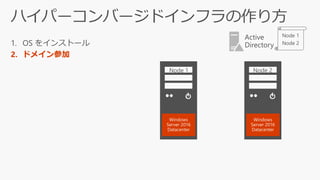

- 44. 1. OS をインストール 2.ドメイン参加 Windows Server 2016 Datacenter Windows Server 2016 Datacenter

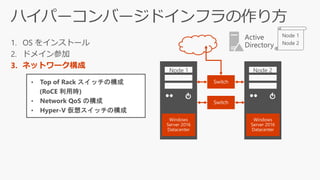

- 45. 1. OS をインストール 2.ドメイン参加 3. ネットワーク構成 Windows Server 2016 Datacenter Windows Server 2016 Datacenter Switch Switch • Top of Rack スイッチの構成 (RoCE 利用時) • Network QoS の構成 • Hyper-V 仮想スイッチの構成
- 46. 1. OS をインストール 2.ドメイン参加 3. ネットワーク構成 4. 必要な役割と機能を追加 [役割] Hyper-V [機能] Failover Cluster Windows Server 2016 Datacenter Windows Server 2016 Datacenter Switch Switch Failover Cluster Hyper-V Failover Cluster Hyper-V
- 47. 1. OS をインストール 2.ドメイン参加 3. ネットワーク構成 4. 必要な役割と機能を追加 [役割] Hyper-V [機能] Failover Cluster 5. 再起動 6. クラスターを作成 Windows Server 2016 Datacenter Windows Server 2016 Datacenter Switch Switch Failover Cluster Hyper-V Failover Cluster Hyper-V New-Cluster –Name <ClusterName> –Node <MachineName1,MachineName2> –NoStorage
- 48. 1. OS をインストール 2.ドメイン参加 3. ネットワーク構成 4. 必要な役割と機能を追加 [役割] Hyper-V [機能] Failover Cluster 5. 再起動 6. クラスターを作成 7. Storage Spaces Direct 有効化 Windows Server 2016 Datacenter Windows Server 2016 Datacenter Switch Switch Failover Cluster Hyper-V Failover Cluster Hyper-V S2D Enable-ClusterStorageSpacesDirect –CimSession <ClusterName>
- 49. 1. OS をインストール 2.ドメイン参加 3. ネットワーク構成 4. 必要な役割と機能を追加 [役割] Hyper-V [機能] Failover Cluster 5. 再起動 6. クラスターを作成 7. Storage Spaces Direct 有効化 8. ボリューム作成 Windows Server 2016 Datacenter Windows Server 2016 Datacenter Switch Switch Failover Cluster Hyper-V Failover Cluster Hyper-V S2D ReFSReFS ReFS ReFS ReFS
- 50. 1. OS をインストール 2.ドメイン参加 3. ネットワーク構成 4. 必要な役割と機能を追加 [役割] Hyper-V [機能] Failover Cluster 5. 再起動 6. クラスターを作成 7. Storage Spaces Direct 有効化 8. ボリューム作成 9. VM を作成・展開 Windows Server 2016 Datacenter Windows Server 2016 Datacenter Switch Switch Failover Cluster Hyper-V Failover Cluster Hyper-V S2D NTFSReFS ReFS ReFS ReFS
- 51.

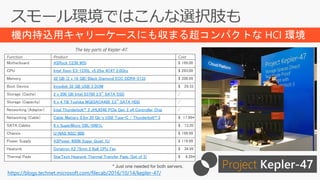

- 52. Function Product Cost MotherboardASRock C236 WSI $ 199.00 CPU Intel Xeon E3-1235L v5 25w 4C4T 2.0Ghz $ 283.00 Memory 32 GB (2 x 16 GB) Black Diamond ECC DDR4-2133 $ 208.99 Boot Device Innodisk 32 GB USB 3 DOM $ 29.33 Storage (Cache) 2 x 200 GB Intel S3700 2.5” SATA SSD / Storage (Capacity) 6 x 4 TB Toshiba MG03ACA400 3.5” SATA HDD / Networking (Adapter) Intel Thunderbolt™ 3 JHL6540 PCIe Gen 3 x4 Controller Chip / Networking (Cable) Cable Matters 0.5m 20 Gb/s USB Type-C / Thunderbolt™ 3 $ 17.99* SATA Cables 8 x SuperMicro CBL-0481L $ 13.20 Chassis U-NAS NSC-800 $ 199.99 Power Supply ASPower 400W Super Quiet 1U $ 119.99 Heatsink Dynatron K2 75mm 2 Ball CPU Fan $ 34.99 Thermal Pads StarTech Heatsink Thermal Transfer Pads (Set of 5) $ 6.28* * Just one needed for both servers. 機内持込用キャリーケースにも収まる超コンパクトな HCI 環境 https://blogs.technet.microsoft.com/filecab/2016/10/14/kepler-47/ The key parts of Kepler-47. Project Kepler-47

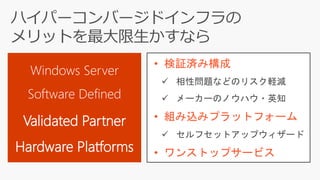

- 53. Windows Server Software Defined ValidatedPartner Hardware Platforms • 検証済み構成 相性問題などのリスク軽減 メーカーのノウハウ・英知 • 組み込みプラットフォーム セルフセットアップウィザード • ワンストップサービス

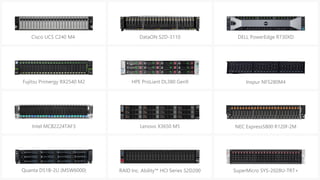

- 55. DELL PowerEdge R730XD HPEProLiant DL380 Gen9 Cisco UCS C240 M4 Intel MCB2224TAF3 Quanta D51B-2U (MSW6000) DataON S2D-3110 Fujitsu Primergy RX2540 M2 Inspur NF5280M4 Lenovo X3650 M5 NEC Express5800 R120f-2M RAID Inc. Ability™ HCI Series S2D200 SuperMicro SYS-2028U-TRT+
- 56.

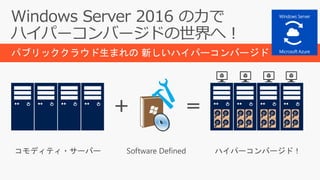

- 57.
- 58. Windows Server2016 評価版 180日間お試しいただけます！ https://www.microsoft.com/ja-jp /evalcenter/evaluate-windows-server-2016 今すぐ 環境を構築・ご評価を開始いただけます！ 💡考えるよりも、まずは実践。 手を動かしてご体感ください！
