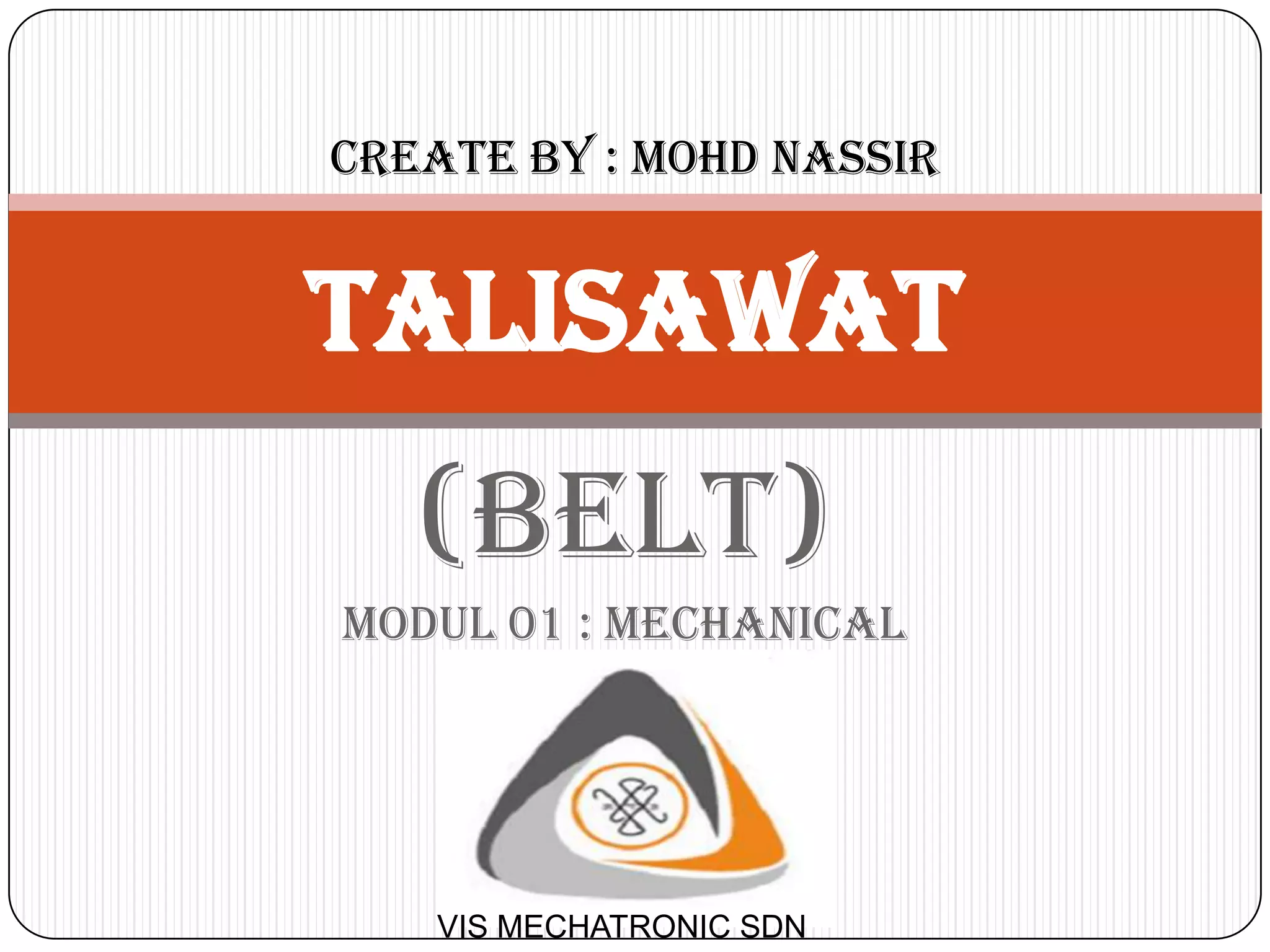

1. Create by : mohd nassir
TALISAWAT
(BELT)
MODUL 01 : MECHANICAL
VIS MECHATRONIC SDN

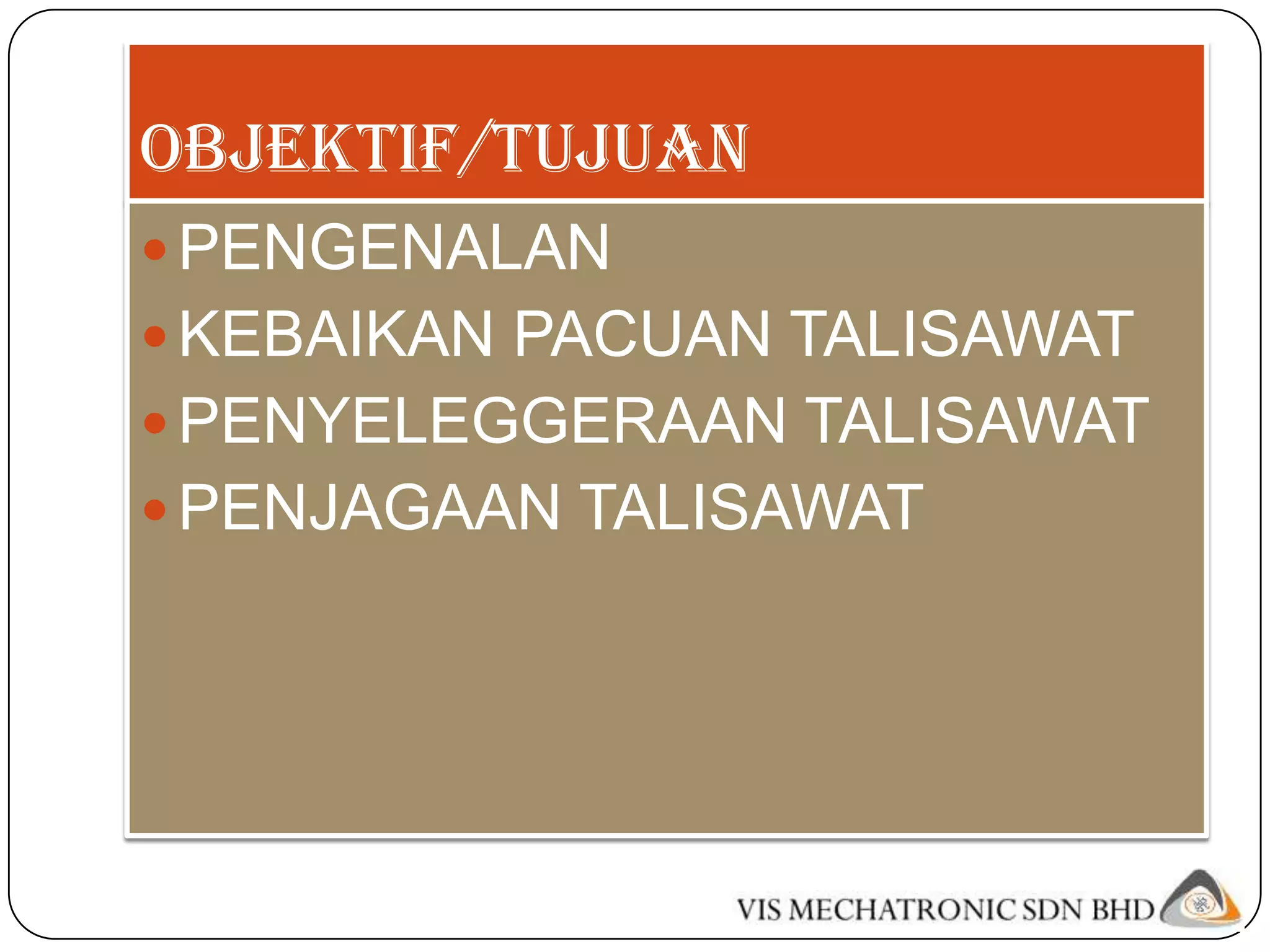

2. OBJEKTIF/TUJUAN
 PENGENALAN
 KEBAIKAN PACUAN TALISAWAT
 PENYELEGGERAAN TALISAWAT
 PENJAGAAN TALISAWAT

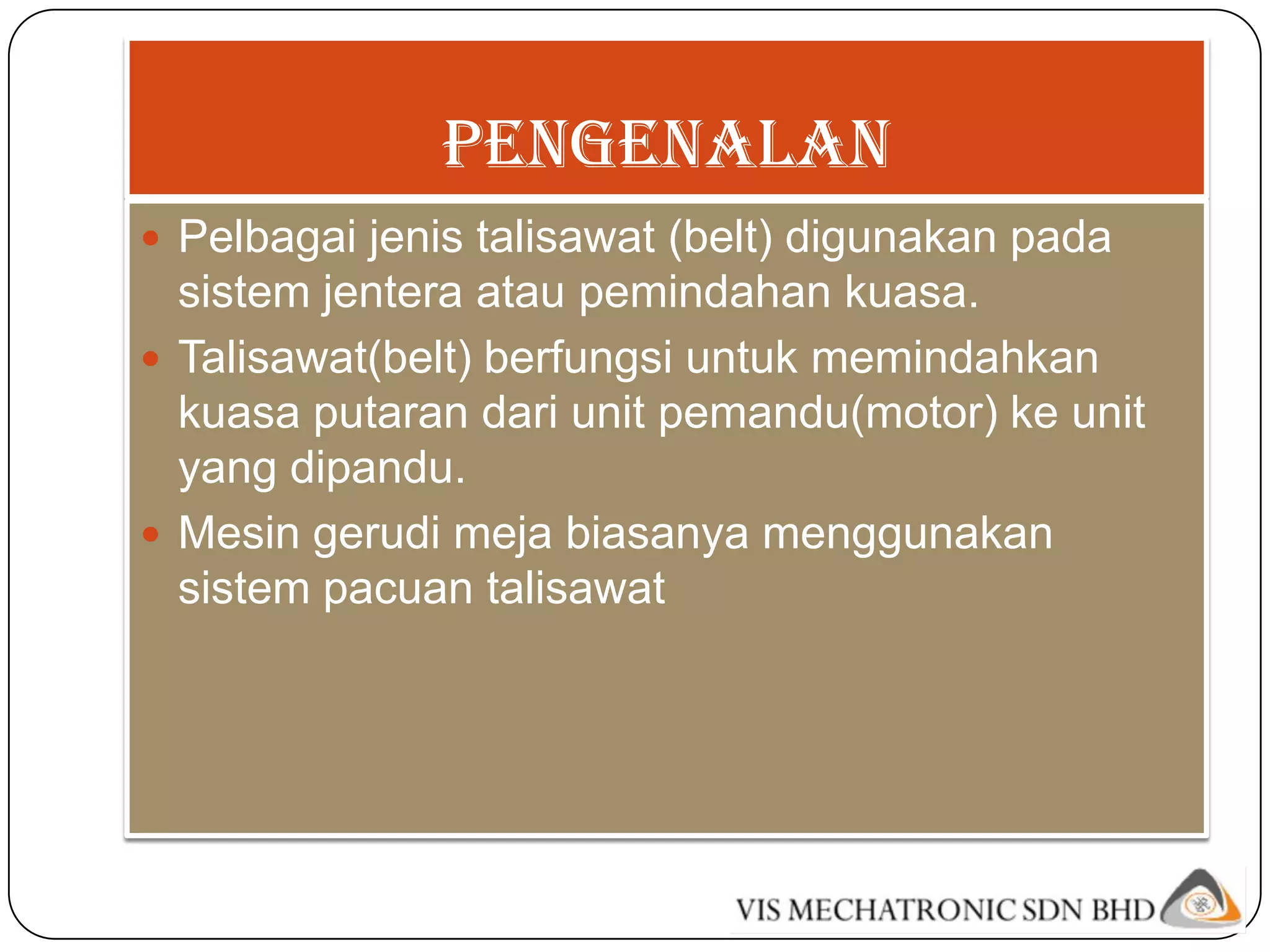

3. PENGENALAN
 Pelbagai jenis talisawat (belt) digunakan pada
sistem jentera atau pemindahan kuasa.
 Talisawat(belt) berfungsi untuk memindahkan
kuasa putaran dari unit pemandu(motor) ke unit
yang dipandu.
 Mesin gerudi meja biasanya menggunakan
sistem pacuan talisawat

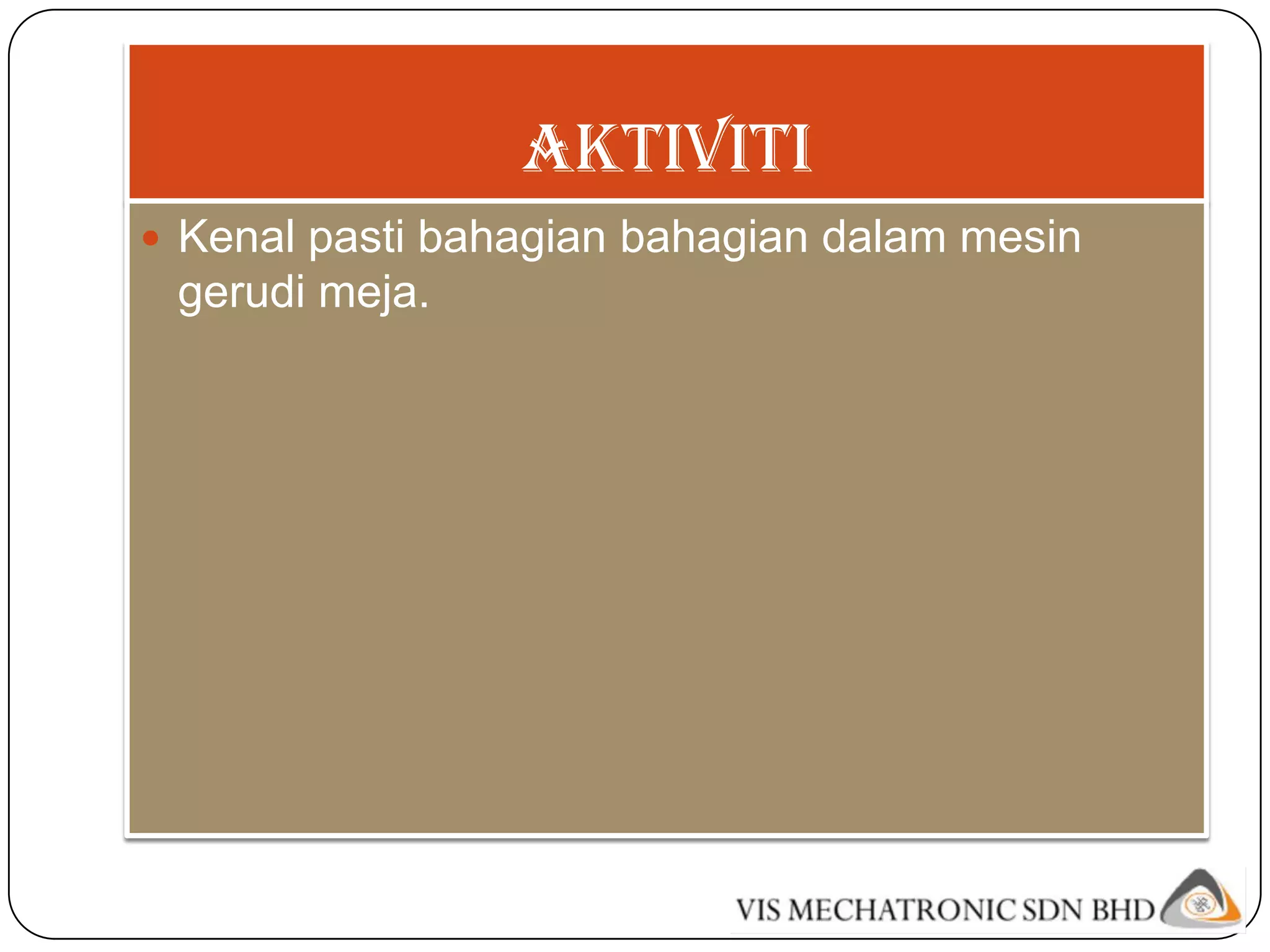

4. AKTIVITI
 Kenal pasti bahagian bahagian dalam mesin
gerudi meja.

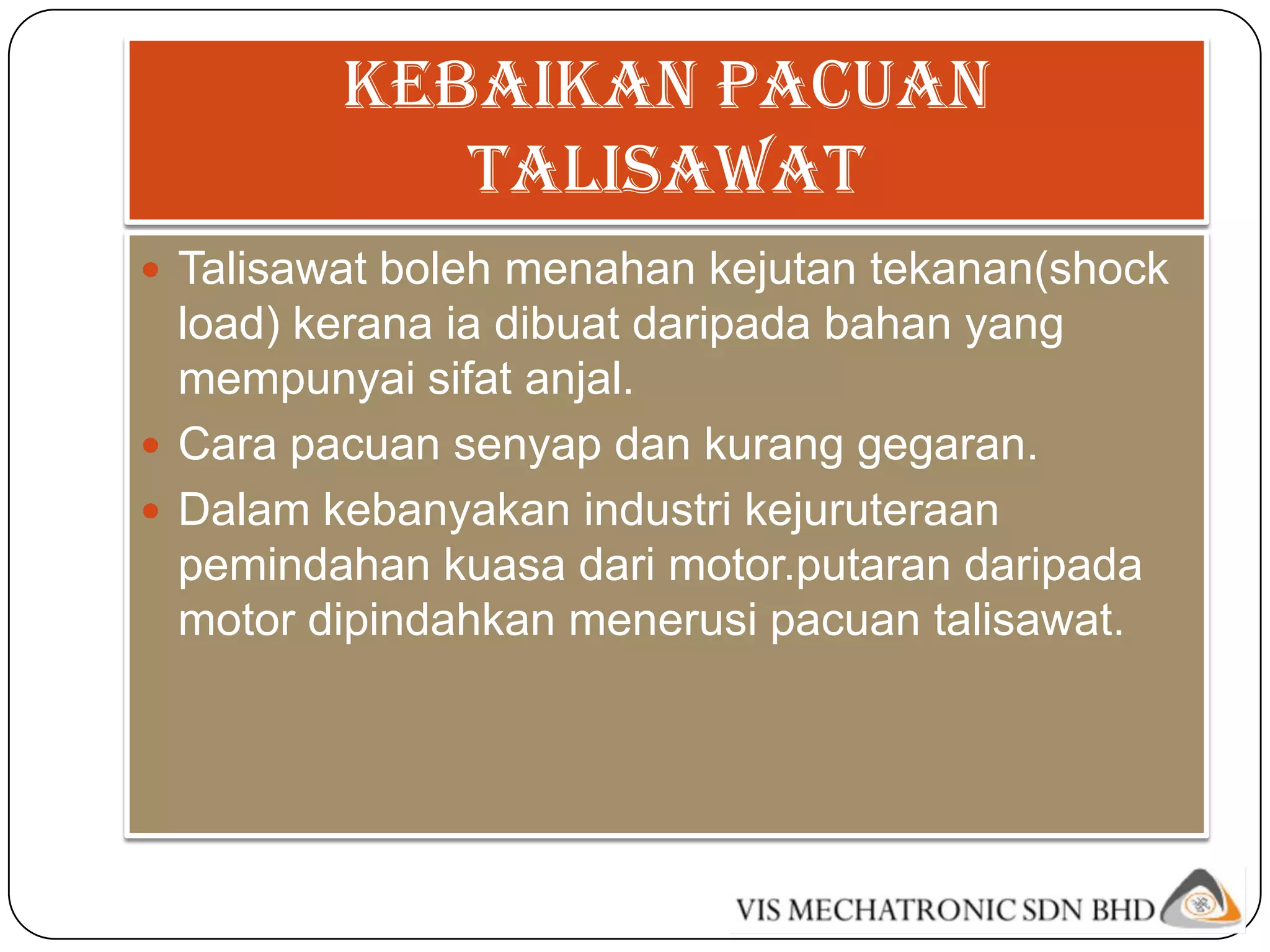

5. Kebaikan pacuan
talisawat
 Talisawat boleh menahan kejutan tekanan(shock
load) kerana ia dibuat daripada bahan yang
mempunyai sifat anjal.
 Cara pacuan senyap dan kurang gegaran.
 Dalam kebanyakan industri kejuruteraan
pemindahan kuasa dari motor.putaran daripada
motor dipindahkan menerusi pacuan talisawat.

6. Contoh kegunaan talisawat
dalam industri

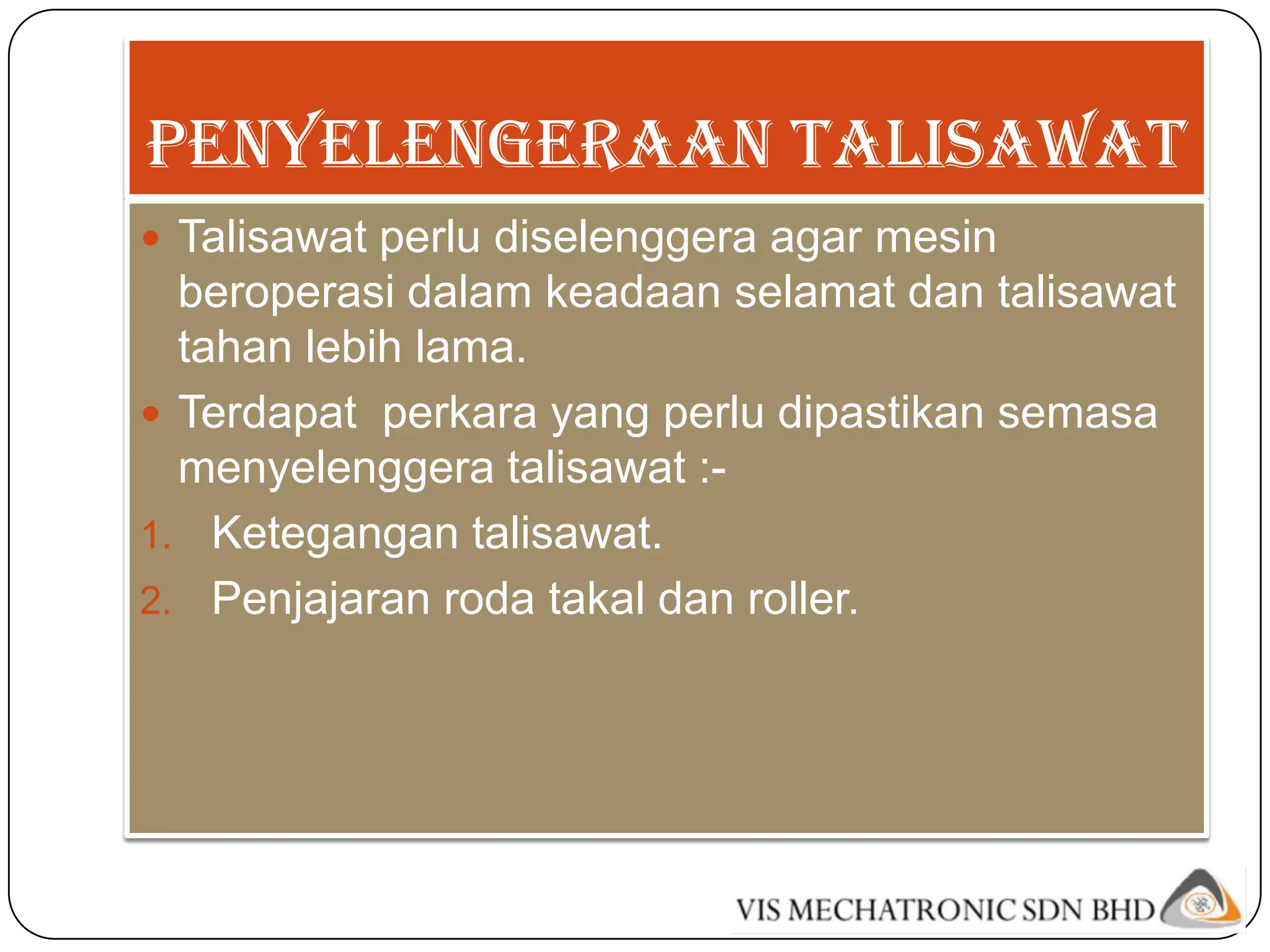

7. PENYELENGERAAN TALISAWAT
 Talisawat perlu diselenggera agar mesin
beroperasi dalam keadaan selamat dan talisawat
tahan lebih lama.
 Terdapat perkara yang perlu dipastikan semasa
menyelenggera talisawat :-
1. Ketegangan talisawat.
2. Penjajaran roda takal dan roller.

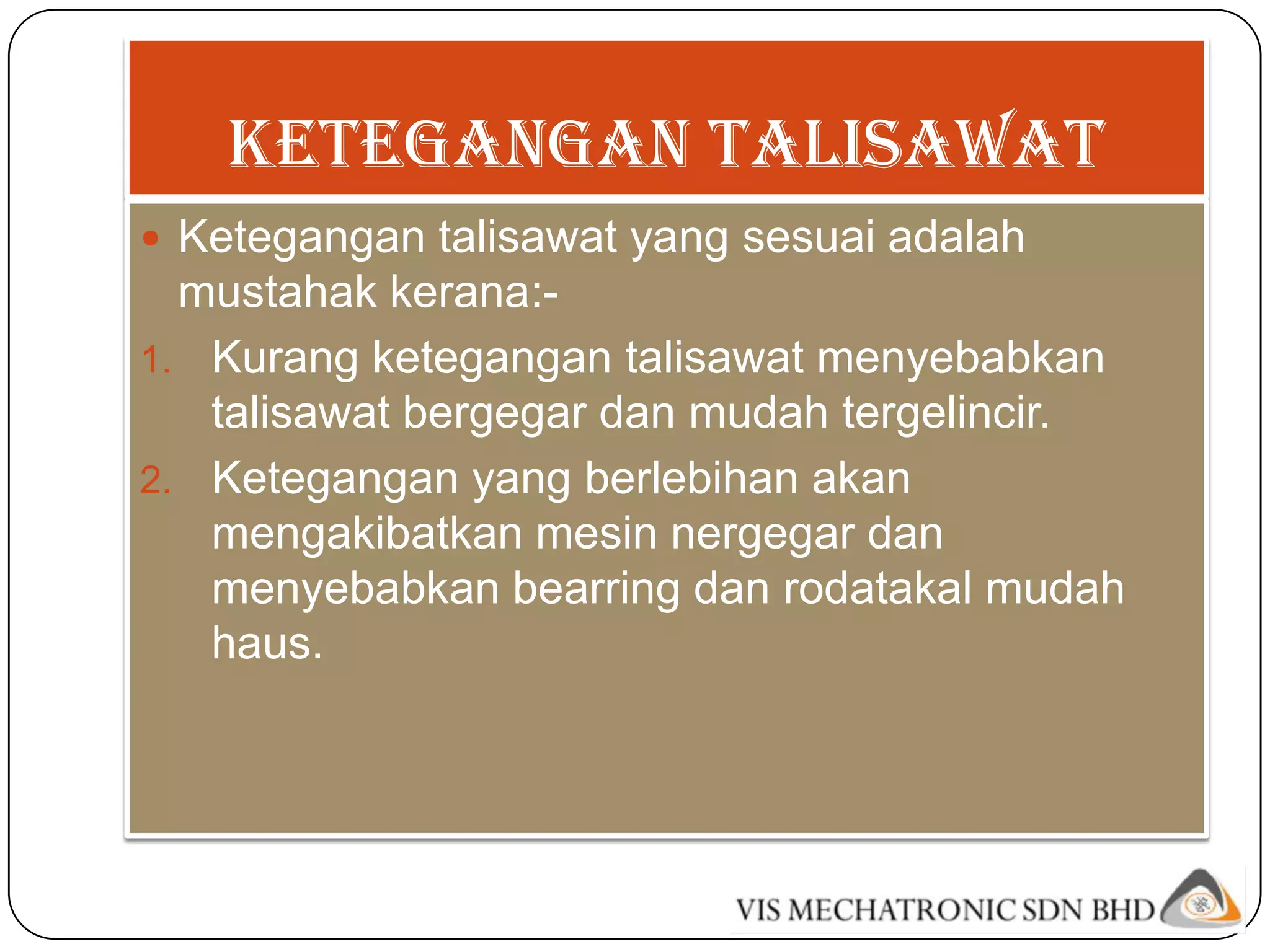

8. KETEGANGAN TALISAWAT
 Ketegangan talisawat yang sesuai adalah
mustahak kerana:-
1. Kurang ketegangan talisawat menyebabkan
talisawat bergegar dan mudah tergelincir.
2. Ketegangan yang berlebihan akan
mengakibatkan mesin nergegar dan
menyebabkan bearring dan rodatakal mudah
haus.

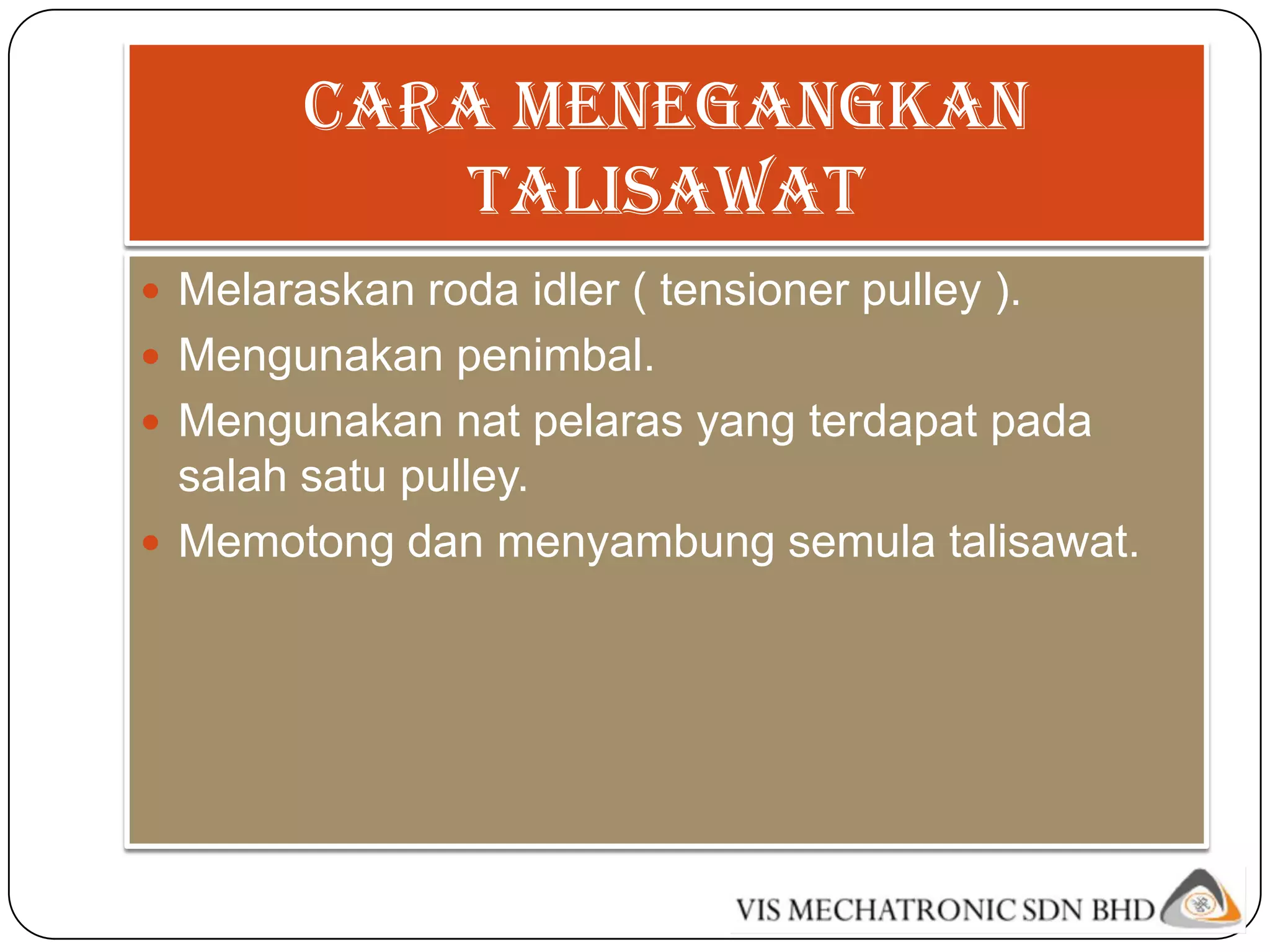

9. cara menegangkan
talisawat
 Melaraskan roda idler ( tensioner pulley ).
 Mengunakan penimbal.
 Mengunakan nat pelaras yang terdapat pada
salah satu pulley.
 Memotong dan menyambung semula talisawat.

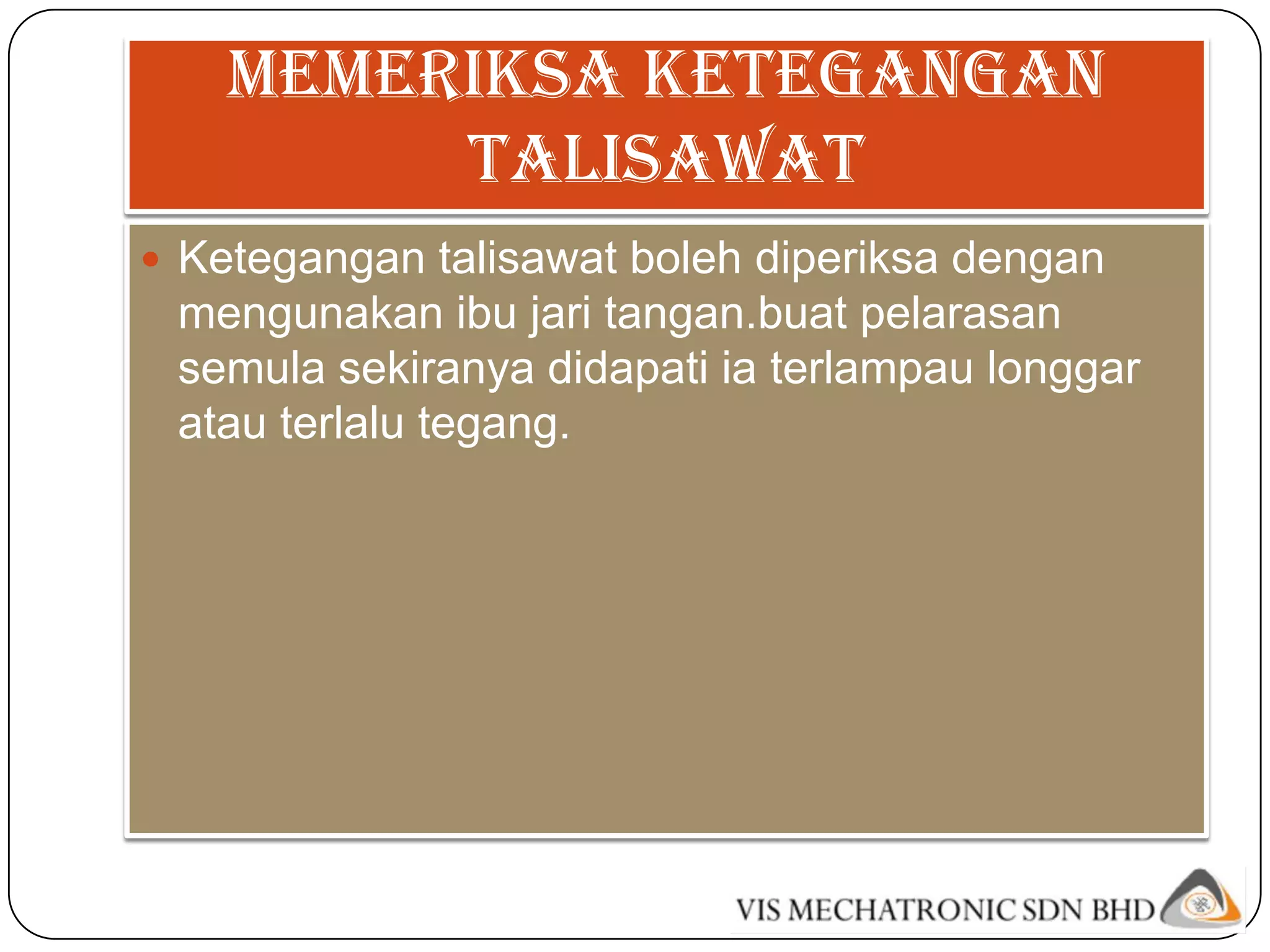

10. Memeriksa ketegangan
talisawat
 Ketegangan talisawat boleh diperiksa dengan
mengunakan ibu jari tangan.buat pelarasan
semula sekiranya didapati ia terlampau longgar
atau terlalu tegang.

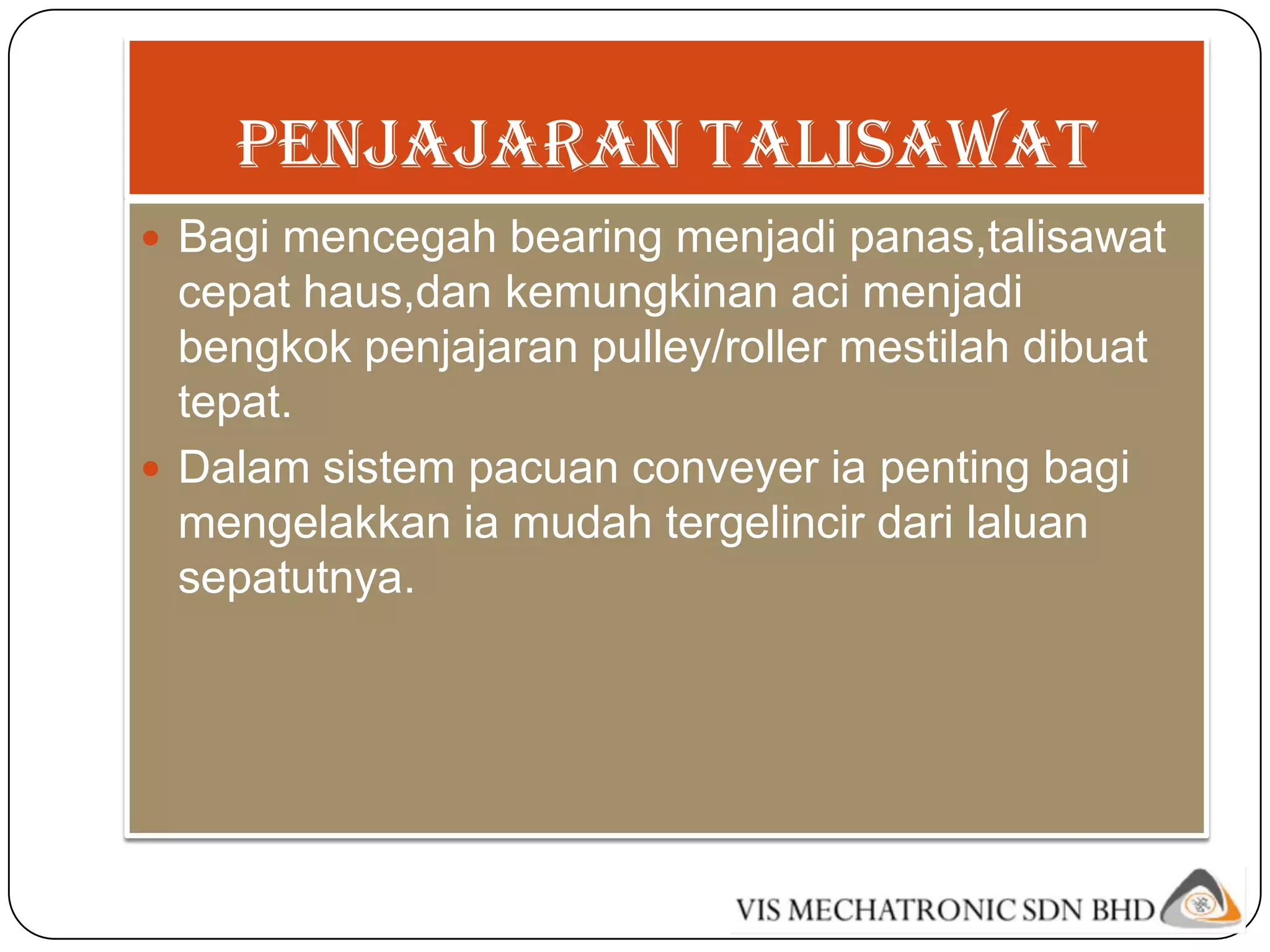

11. Penjajaran talisawat
 Bagi mencegah bearing menjadi panas,talisawat
cepat haus,dan kemungkinan aci menjadi
bengkok penjajaran pulley/roller mestilah dibuat
tepat.
 Dalam sistem pacuan conveyer ia penting bagi
mengelakkan ia mudah tergelincir dari laluan
sepatutnya.

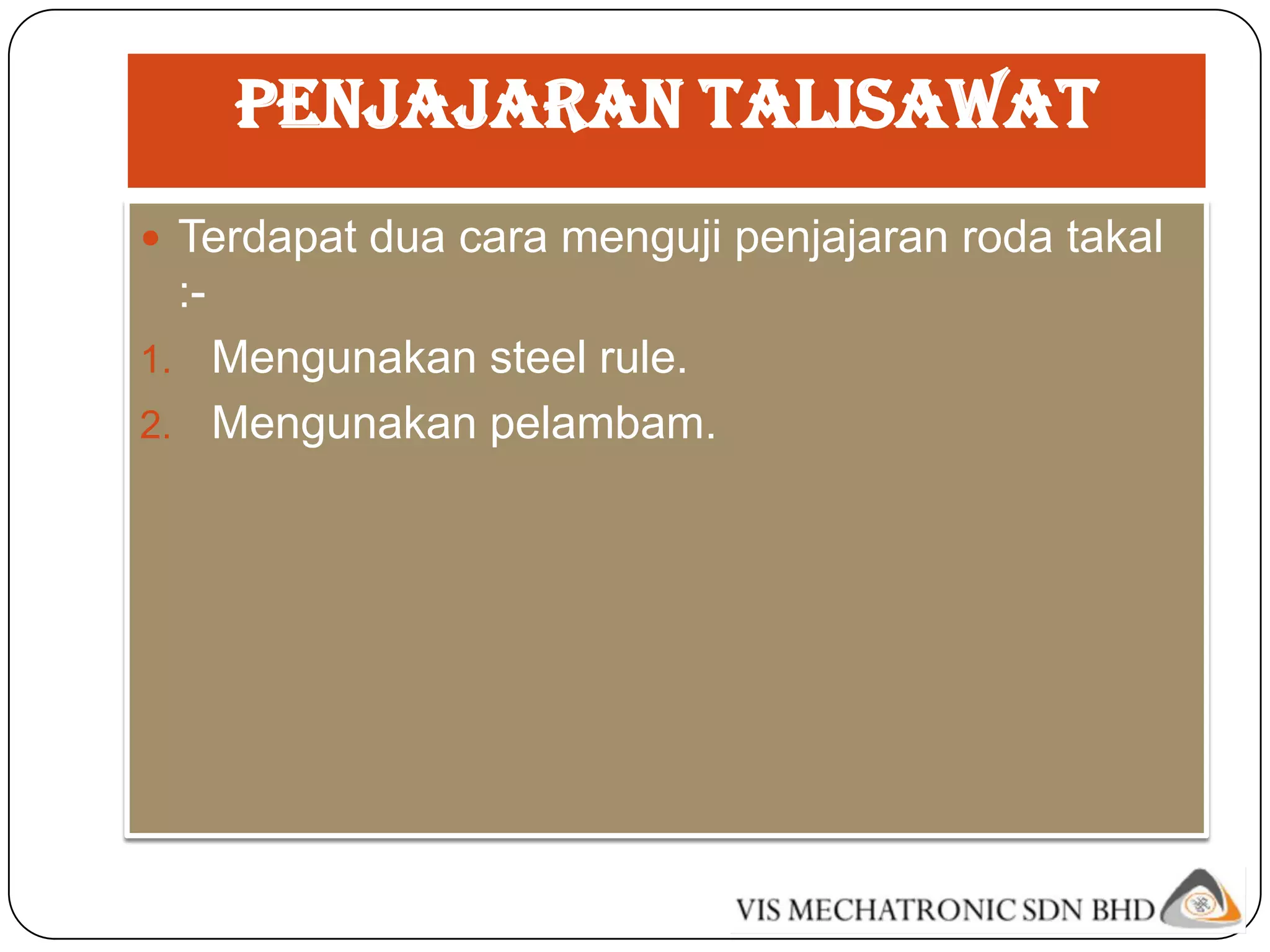

12. Penjajaran talisawat
 Terdapat dua cara menguji penjajaran roda takal
:-
1. Mengunakan steel rule.
2. Mengunakan pelambam.

13. Menguji penjajaran
mengunakan steel rule
 Mengunakan steel rule :-

14. Menguji penjajaran
mengunakan pelambam
 Mengunakan pelambam :-

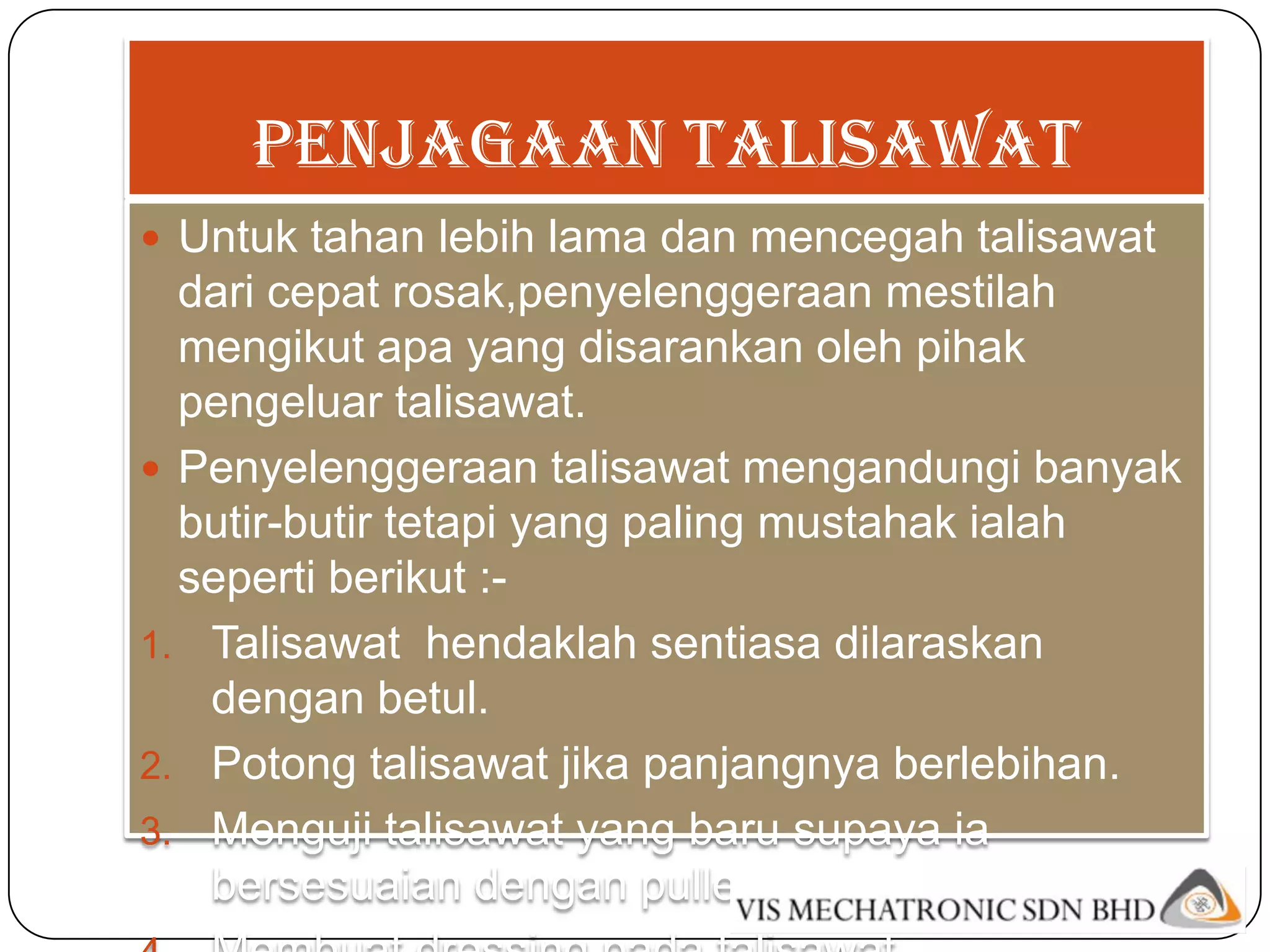

15. Penjagaan talisawat
 Untuk tahan lebih lama dan mencegah talisawat
dari cepat rosak,penyelenggeraan mestilah
mengikut apa yang disarankan oleh pihak
pengeluar talisawat.
 Penyelenggeraan talisawat mengandungi banyak
butir-butir tetapi yang paling mustahak ialah
seperti berikut :-
1. Talisawat hendaklah sentiasa dilaraskan
dengan betul.
2. Potong talisawat jika panjangnya berlebihan.
3. Menguji talisawat yang baru supaya ia
bersesuaian dengan pulleynya.

16. Contoh kerosakkan
talisawat

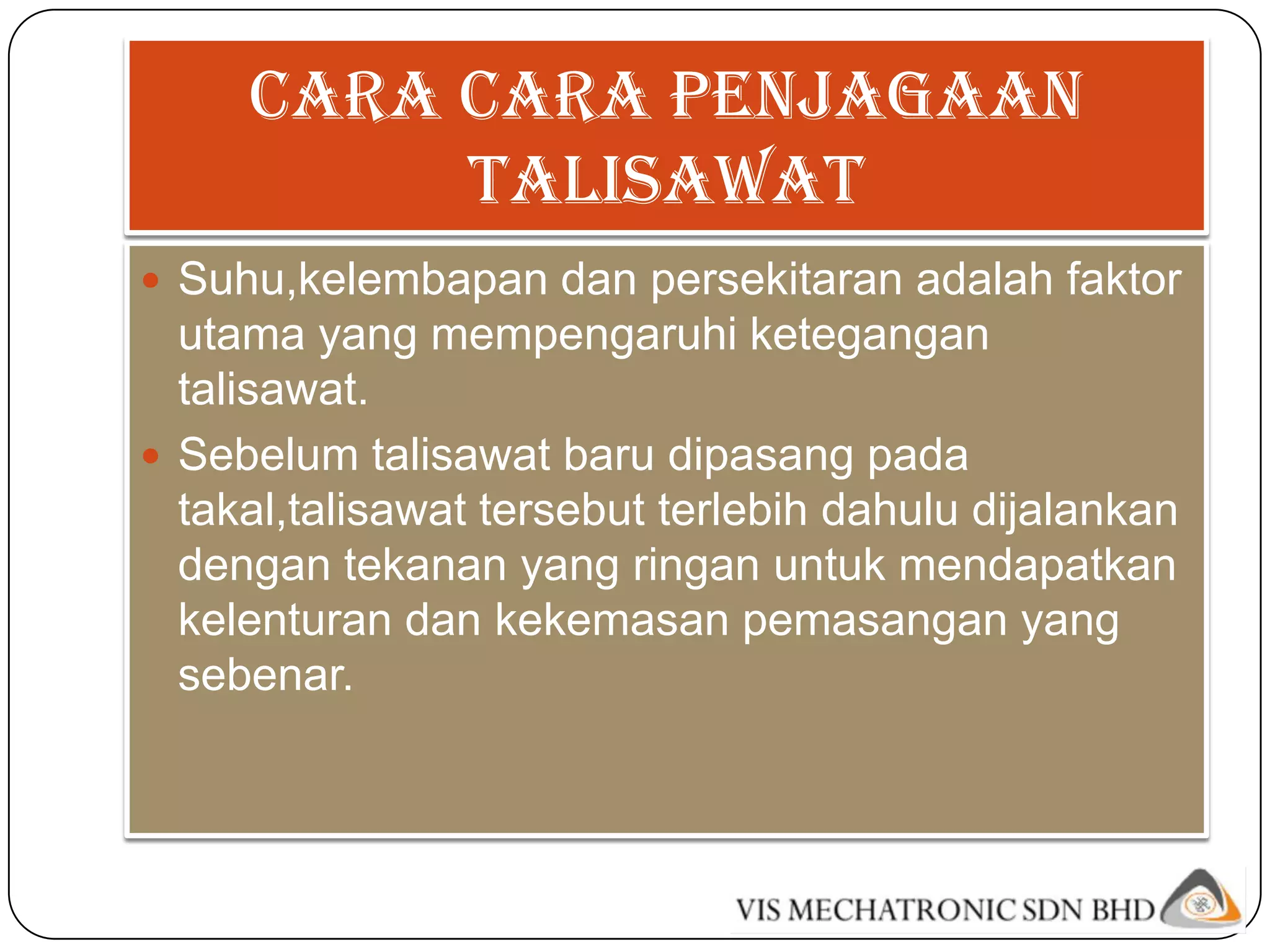

17. Cara cara penjagaan
talisawat
 Suhu,kelembapan dan persekitaran adalah faktor
utama yang mempengaruhi ketegangan
talisawat.
 Sebelum talisawat baru dipasang pada
takal,talisawat tersebut terlebih dahulu dijalankan
dengan tekanan yang ringan untuk mendapatkan
kelenturan dan kekemasan pemasangan yang
sebenar.

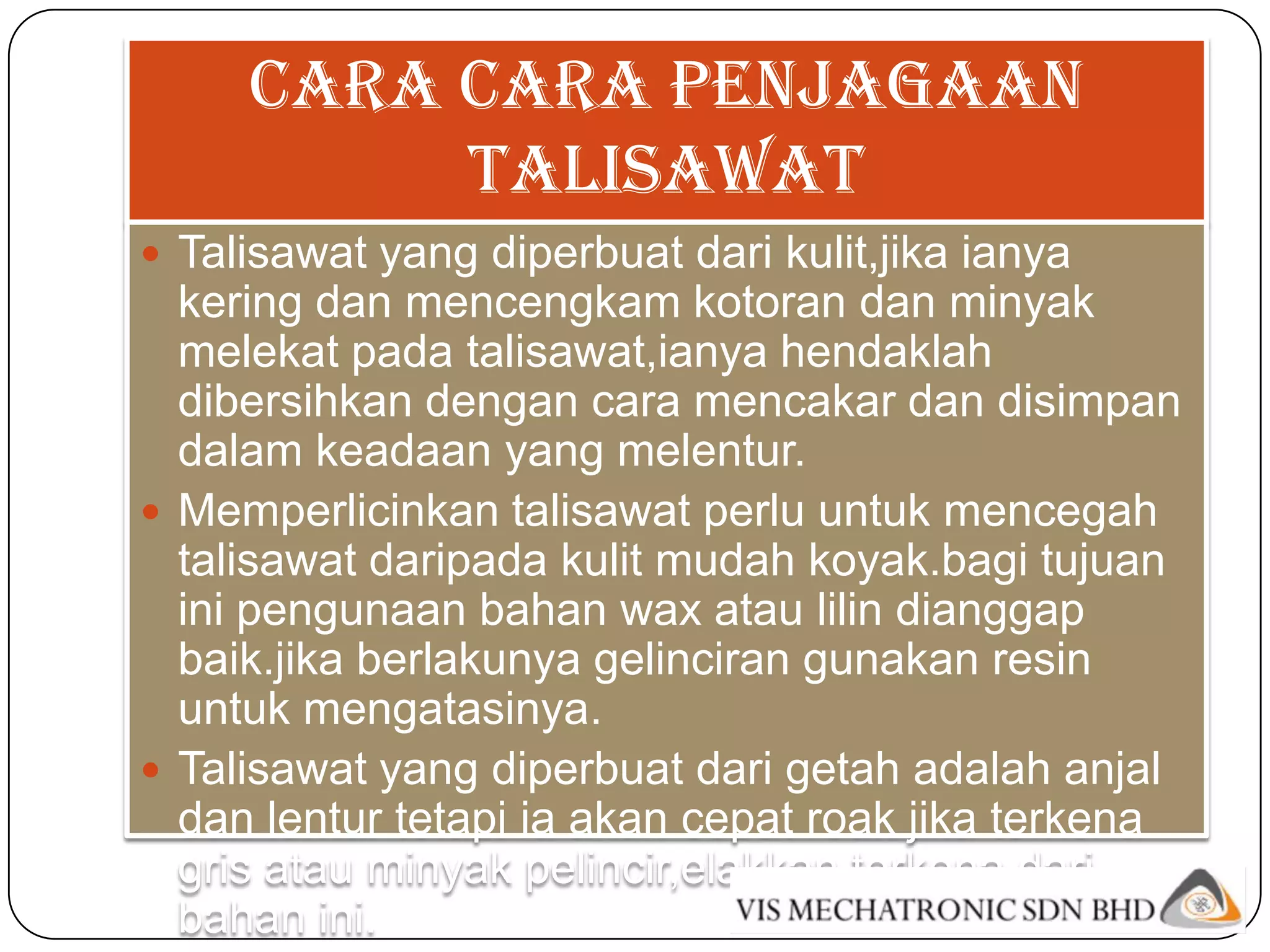

18. Cara cara penjagaan
talisawat
 Talisawat yang diperbuat dari kulit,jika ianya
kering dan mencengkam kotoran dan minyak
melekat pada talisawat,ianya hendaklah
dibersihkan dengan cara mencakar dan disimpan
dalam keadaan yang melentur.
 Memperlicinkan talisawat perlu untuk mencegah
talisawat daripada kulit mudah koyak.bagi tujuan
ini pengunaan bahan wax atau lilin dianggap
baik.jika berlakunya gelinciran gunakan resin
untuk mengatasinya.
 Talisawat yang diperbuat dari getah adalah anjal
dan lentur tetapi ia akan cepat roak jika terkena
gris atau minyak pelincir,elakkan terkena dari
bahan ini.
