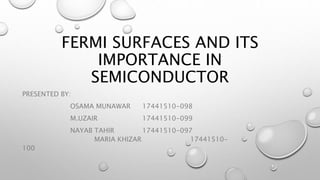

FERMI SURFACES AND ITS
IMPORTANCE IN
SEMICONDUCTOR
PRESENTED BY:
OSAMA MUNAWAR 17441510-098
M.UZAIR 17441510-099
NAYAB TAHIR 17441510-097
MARIA KHIZAR 17441510-
100
INTRODUCTION OF FERMI SURFACE
FIRST CONTACT WITH A FERMI SURFACE IS
THROUGH SUMMER FIELD FREE ELECTRON
MODEL.
ALLAN MACKINTOSH SUGGESTED “ A METAL
IS A SOLID WITH A FERMI SURFACE”
IN CONDENSED MATTER PHYSICS, IT DEFINES
THE ALLOWABLE ENERGY OF ELECTRON IN
SOLID.
IT WAS NAMED FOR ITALIAN
PHYSICIST ENRICO FERMI, WHO ALONG WITH
ENGLISH PHYSICIST P.A.M. DIRAC DEVELOPED
THE STATISTICAL THEORY OF ELECTRONS. .
A FERMI SURFACE IS A SURFACE IN
RECIPROCAL SPACE WHICH SEPARATED
UNFILLED ORBITALS FROM FILLED ORBITALS
2

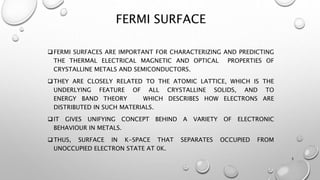

FERMI SURFACE
FERMI SURFACES ARE IMPORTANT FOR CHARACTERIZING AND PREDICTING
THE THERMAL ELECTRICAL MAGNETIC AND OPTICAL PROPERTIES OF
CRYSTALLINE METALS AND SEMICONDUCTORS.
THEY ARE CLOSELY RELATED TO THE ATOMIC LATTICE, WHICH IS THE
UNDERLYING FEATURE OF ALL CRYSTALLINE SOLIDS, AND TO
ENERGY BAND THEORY WHICH DESCRIBES HOW ELECTRONS ARE
DISTRIBUTED IN SUCH MATERIALS.
IT GIVES UNIFYING CONCEPT BEHIND A VARIETY OF ELECTRONIC
BEHAVIOUR IN METALS.
THUS, SURFACE IN K-SPACE THAT SEPARATES OCCUPIED FROM
UNOCCUPIED ELECTRON STATE AT 0K.
3
REPRESENTATION
ONLY METALS HAVE FERMI SURFACES
FOR DIFFERENT DIMENSIONS THERE ARE DIFFERENT
REPRESENTATIONS WHICH INCLUDE:
1D: REPRESENTED BY A PAIR OF POINTS
2D: REPRESENTED BY A LINE (WHICH COULD BE A CLOSED LOOP)
3D: REPRESENTED BY A SURFACE (WHICH COULD BE A CLOSED
SURFACE)

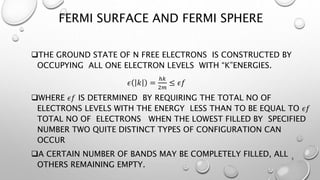

FERMI SURFACE AND FERMI SPHERE
THE GROUND STATE OF N FREE ELECTRONS IS CONSTRUCTED BY
OCCUPYING ALL ONE ELECTRON LEVELS WITH “K”ENERGIES.
𝜖 𝑘 =
ℎ𝑘
2𝑚
≤ 𝜖𝑓
WHERE 𝜖𝑓 IS DETERMINED BY REQUIRING THE TOTAL NO OF
ELECTRONS LEVELS WITH THE ENERGY LESS THAN TO BE EQUAL TO 𝜖𝑓
TOTAL NO OF ELECTRONS WHEN THE LOWEST FILLED BY SPECIFIED
NUMBER TWO QUITE DISTINCT TYPES OF CONFIGURATION CAN
OCCUR
A CERTAIN NUMBER OF BANDS MAY BE COMPLETELY FILLED, ALL
OTHERS REMAINING EMPTY.
5
CONTINUE….

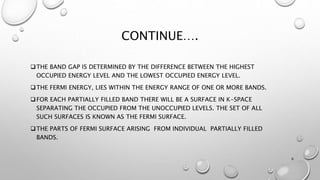

THE BAND GAP IS DETERMINED BY THE DIFFERENCE BETWEEN THE HIGHEST
OCCUPIED ENERGY LEVEL AND THE LOWEST OCCUPIED ENERGY LEVEL.
THE FERMI ENERGY, LIES WITHIN THE ENERGY RANGE OF ONE OR MORE BANDS.
FOR EACH PARTIALLY FILLED BAND THERE WILL BE A SURFACE IN K-SPACE
SEPARATING THE OCCUPIED FROM THE UNOCCUPIED LEVELS. THE SET OF ALL
SUCH SURFACES IS KNOWN AS THE FERMI SURFACE.
THE PARTS OF FERMI SURFACE ARISING FROM INDIVIDUAL PARTIALLY FILLED
BANDS.
6

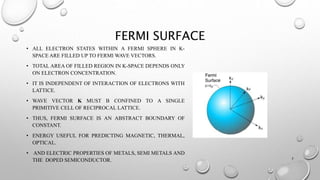

FERMI SURFACE
• ALL ELECTRON STATES WITHIN A FERMI SPHERE IN K-
SPACE ARE FILLED UP TO FERMI WAVE VECTORS.
• TOTAL AREA OF FILLED REGION IN K-SPACE DEPENDS ONLY
ON ELECTRON CONCENTRATION.
• IT IS INDEPENDENT OF INTERACTION OF ELECTRONS WITH
LATTICE.
• WAVE VECTOR K MUST B CONFINED TO A SINGLE
PRIMITIVE CELL OF RECIPROCAL LATTICE.
• THUS, FERMI SURFACE IS AN ABSTRACT BOUNDARY OF
CONSTANT.
• ENERGY USEFUL FOR PREDICTING MAGNETIC, THERMAL,
OPTICAL.
• AND ELECTRIC PROPERTIES OF METALS, SEMI METALS AND
THE DOPED SEMICONDUCTOR. 7
SHAPE OF FERMI SURFACE:
SHAPE OF FERMI SURFACES REFLECT
THE ARRANGEMENT OF ATOMS AND IS
THUS A GUIDE TO THE PROPERTIES OF
THE MATERIAL
IT DEPENDS ON LATTICE INTERACTION.
SOME METALS, SUCH
AS SODIUM AND POTASSIUM.
THE FERMI SURFACE IS MORE OR LESS
SPHERICAL (A FERMI SPHERE), WHICH
INDICATES THAT THE ELECTRONS
BEHAVE SIMILARLY FOR ANY DIRECTION
OF MOTION.
OTHER MATERIALS ALUMINIUM AND
LEAD, FERMI SURFACE HAVE INTRICATE
SHAPE.
8
CONTINUE…
IN EVERY CASE, THE DYNAMIC BEHAVIOR OF ELECTRONS RESIDING AT OR NEAR
THE FERMI SURFACE IS CRUCIAL IN DETERMINING ELECTRICAL, MAGNETIC,
AND OTHER PROPERTIES
THEY DEPEND ON DIRECTION WITHIN THE CRYSTAL BECAUSE AT
TEMPERATURES ABOVE ABSOLUTE ZERO
THESE ELECTRONS ARE RAISED ABOVE THE FERMI ENERGY AND BECOME FREE
TO MOVE.
ELECTRICAL PROPERTIES OF METAL ARE DETERMINED BY SHAPE OF FERMI
SURFACE BECAUSE CURRENT IS
 DUE TO CHANGE IN THE OCCUPANCY OF STATES NEAR THE FERMI SURFACE
9

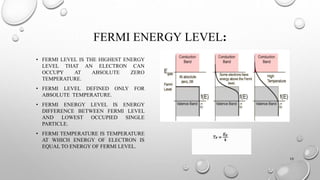

FERMI ENERGY LEVEL:
• FERMI LEVEL IS THE HIGHEST ENERGY
LEVEL THAT AN ELECTRON CAN
OCCUPY AT ABSOLUTE ZERO
TEMPERATURE.
• FERMI LEVEL DEFINED ONLY FOR
ABSOLUTE TEMPERATURE.
• FERMI ENERGY LEVEL IS ENERGY
DIFFERENCE BETWEEN FERMI LEVEL
AND LOWEST OCCUPIED SINGLE
PARTICLE.
• FERMI TEMPERATURE IS TEMPERATURE
AT WHICH ENERGY OF ELECTRON IS
EQUAL TO ENERGY OF FERMI LEVEL.
10

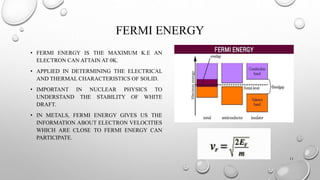

FERMI ENERGY
• FERMI ENERGY IS THE MAXIMUM K.E AN
ELECTRON CAN ATTAIN AT 0K.
• APPLIED IN DETERMINING THE ELECTRICAL
AND THERMAL CHARACTERISTICS OF SOLID.
• IMPORTANT IN NUCLEAR PHYSICS TO
UNDERSTAND THE STABILITY OF WHITE
DRAFT.
• IN METALS, FERMI ENERGY GIVES US THE
INFORMATION ABOUT ELECTRON VELOCITIES
WHICH ARE CLOSE TO FERMI ENERGY CAN
PARTICIPATE.
11

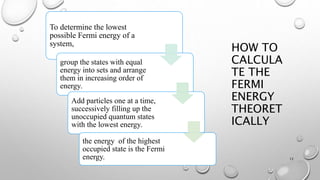

HOW TO
CALCULA
TE THE
FERMI
ENERGY
THEORET
ICALLY
To determine the lowest
possible Fermi energy of a
system,
group the states with equal
energy into sets and arrange
them in increasing order of
energy.
Add particles one at a time,
successively filling up the
unoccupied quantum states
with the lowest energy.
the energy of the highest
occupied state is the Fermi
energy. 12

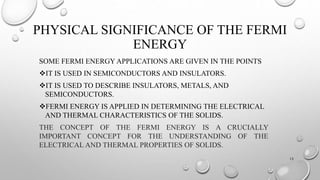

PHYSICAL SIGNIFICANCE OF THE FERMI
ENERGY
SOME FERMI ENERGY APPLICATIONS ARE GIVEN IN THE POINTS
IT IS USED IN SEMICONDUCTORS AND INSULATORS.
IT IS USED TO DESCRIBE INSULATORS, METALS, AND
SEMICONDUCTORS.
FERMI ENERGY IS APPLIED IN DETERMINING THE ELECTRICAL
AND THERMAL CHARACTERISTICS OF THE SOLIDS.
THE CONCEPT OF THE FERMI ENERGY IS A CRUCIALLY
IMPORTANT CONCEPT FOR THE UNDERSTANDING OF THE
ELECTRICAL AND THERMAL PROPERTIES OF SOLIDS.
13
CONTINUE….
 THE FERMI LEVEL PLAYS AN IMPORTANT ROLE IN THE BAND THEORY OF
SOLIDS. IN DOPED SEMICONDUCTORS, P-TYPE AND N-TYPE, THE FERMI
LEVEL IS SHIFTED BY THE IMPURITIES, ILLUSTRATED BY THEIR BAND
GAPS. THE FERMI LEVEL IS REFERRED TO AS THE ELECTRON CHEMICAL
POTENTIAL IN OTHER CONTEXTS.
IN METALS, THE FERMI ENERGY GIVES US INFORMATION ABOUT THE
VELOCITIES OF THE ELECTRONS WHICH PARTICIPATE IN ORDINARY
ELECTRICAL CONDUCTION. THE AMOUNT OF ENERGY WHICH CAN BE
GIVEN TO AN ELECTRON IN SUCH CONDUCTION PROCESSES IS ON THE
ORDER OF MICRO-ELECTRON VOLTS , SO ONLY THOSE ELECTRONS VERY
CLOSE TO THE FERMI ENERGY CAN PARTICIPATE. THE FERMI VELOCITY OF
THESE CONDUCTION ELECTRONS CAN BE CALCULATED FROM THE FERMI
ENERGY.
14

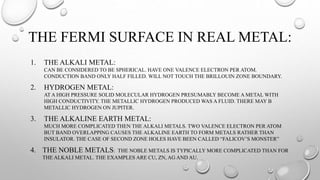

THE FERMI SURFACE IN REAL METAL:
1. THE ALKALI METAL:
CAN BE CONSIDERED TO BE SPHERICAL. HAVE ONE VALENCE ELECTRON PER ATOM.
CONDUCTION BAND ONLY HALF FILLED. WILL NOT TOUCH THE BRILLOUIN ZONE BOUNDARY.
2. HYDROGEN METAL:
AT A HIGH PRESSURE SOLID MOLECULAR HYDROGEN PRESUMABLY BECOME A METAL WITH
HIGH CONDUCTIVITY. THE METALLIC HYDROGEN PRODUCED WAS A FLUID. THERE MAY B
METALLIC HYDROGEN ON JUPITER.
3. THE ALKALINE EARTH METAL:
MUCH MORE COMPLICATED THEN THE ALKALI METALS. TWO VALENCE ELECTRON PER ATOM
BUT BAND OVERLAPPING CAUSES THE ALKALINE EARTH TO FORM METALS RATHER THAN
INSULATOR. THE CASE OF SECOND ZONE HOLES HAVE BEEN CALLED “FALICOV’S MONSTER”
4. THE NOBLE METALS: THE NOBLE METALS IS TYPICALLY MORE COMPLICATED THAN FOR
THE ALKALI METAL. THE EXAMPLES ARE CU, ZN, AG AND AU.

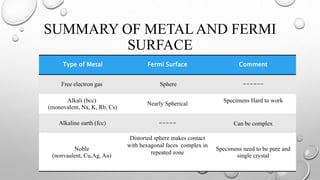

SUMMARY OF METAL AND FERMI
SURFACE
Type of Metal Fermi Surface Comment
Free electron gas Sphere ------
Alkali (bcc)
(monovalent, Na, K, Rb, Cs)
Nearly Spherical
Specimens Hard to work
Alkaline earth (fcc) ----- Can be complex
Noble
(nonvaalent, Cu,Ag, Au)
Distorted sphere makes contact
with hexagonal faces complex in
repeated zone
Specimens need to be pure and
single crystal
FERMI SURFACE OF COPPER
• Fermi surface of Copper is distinctly non spherical. Eight necks make contact with the
hexagonal faces of the first Brillouin zone of the fcc lattice.
• The electron concentration in a monovalent metal with an fcc structure is n=4/a3
• The radius of a free electron Fermi surface is
Kf = (3π2n)1/3 = (12π2/a3)1/3 ≅ (4.90/a)
• Shortest distance across BZ is equal to distance between hexagonal face =
2𝜋
𝑎
3 =
10.88
𝑎
• band gap at zone boundaries =Band energy there lowered = necks
• distance between square faces = 12.57/a necking not expected.

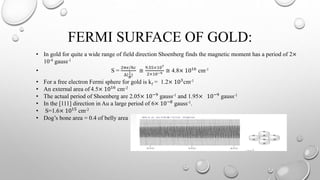

FERMI SURFACE OF GOLD:
• In gold for quite a wide range of field direction Shoenberg finds the magnetic moment has a period of 2×
10-9 gauss-1
• S =
2𝜋𝑒/ℎ𝑐
∆(
1
𝐵
)
≅
9.55×107
2×10−9 ≅ 4.8× 1016
cm-1
• For a free electron Fermi sphere for gold is kf = 1.2× 103
cm-1
• An external area of 4.5× 1016 cm-2
• The actual period of Shoenberg are 2.05× 10−9
gauss-1 and 1.95× 10−9
gauss-1
• In the [111] direction in Au a large period of 6× 10−8 gauss-1.
• S=1.6× 1015 cm-2
• Dog’s bone area = 0.4 of belly area
CONTINUE….

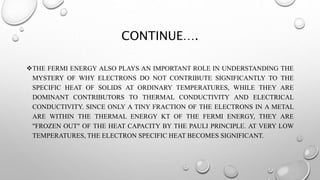

THE FERMI ENERGY ALSO PLAYS AN IMPORTANT ROLE IN UNDERSTANDING THE
MYSTERY OF WHY ELECTRONS DO NOT CONTRIBUTE SIGNIFICANTLY TO THE
SPECIFIC HEAT OF SOLIDS AT ORDINARY TEMPERATURES, WHILE THEY ARE
DOMINANT CONTRIBUTORS TO THERMAL CONDUCTIVITY AND ELECTRICAL
CONDUCTIVITY. SINCE ONLY A TINY FRACTION OF THE ELECTRONS IN A METAL
ARE WITHIN THE THERMAL ENERGY KT OF THE FERMI ENERGY, THEY ARE
"FROZEN OUT" OF THE HEAT CAPACITY BY THE PAULI PRINCIPLE. AT VERY LOW
TEMPERATURES, THE ELECTRON SPECIFIC HEAT BECOMES SIGNIFICANT.

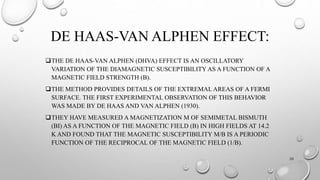

DE HAAS-VAN ALPHEN EFFECT:
THE DE HAAS-VAN ALPHEN (DHVA) EFFECT IS AN OSCILLATORY
VARIATION OF THE DIAMAGNETIC SUSCEPTIBILITY AS A FUNCTION OF A
MAGNETIC FIELD STRENGTH (B).
THE METHOD PROVIDES DETAILS OF THE EXTREMAL AREAS OF A FERMI
SURFACE. THE FIRST EXPERIMENTAL OBSERVATION OF THIS BEHAVIOR
WAS MADE BY DE HAAS AND VAN ALPHEN (1930).
THEY HAVE MEASURED A MAGNETIZATION M OF SEMIMETAL BISMUTH
(BI) AS A FUNCTION OF THE MAGNETIC FIELD (B) IN HIGH FIELDS AT 14.2
K AND FOUND THAT THE MAGNETIC SUSCEPTIBILITY M/B IS A PERIODIC
FUNCTION OF THE RECIPROCAL OF THE MAGNETIC FIELD (1/B).
20
CONTINUE…..

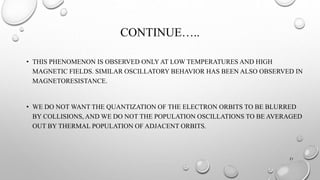

• THIS PHENOMENON IS OBSERVED ONLY AT LOW TEMPERATURES AND HIGH
MAGNETIC FIELDS. SIMILAR OSCILLATORY BEHAVIOR HAS BEEN ALSO OBSERVED IN
MAGNETORESISTANCE.
• WE DO NOT WANT THE QUANTIZATION OF THE ELECTRON ORBITS TO BE BLURRED
BY COLLISIONS, AND WE DO NOT THE POPULATION OSCILLATIONS TO BE AVERAGED
OUT BY THERMAL POPULATION OF ADJACENT ORBITS.
21
CONTINUE….

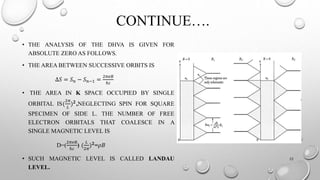

• THE ANALYSIS OF THE DHVA IS GIVEN FOR
ABSOLUTE ZERO AS FOLLOWS.
• THE AREA BETWEEN SUCCESSIVE ORBITS IS
∆𝑆 = 𝑆 𝑛 − 𝑆 𝑛−1 =
2𝜋𝑒𝐵
ℏ𝑐
• THE AREA IN K SPACE OCCUPIED BY SINGLE
ORBITAL IS(
2𝜋
𝐿
) 𝟐
,NEGLECTING SPIN FOR SQUARE
SPECIMEN OF SIDE L. THE NUMBER OF FREE
ELECTRON ORBITALS THAT COALESCE IN A
SINGLE MAGNETIC LEVEL IS
D=(
2𝜋𝑒𝐵
ℏ𝑐
) (
𝐿
2𝜋
) 𝟐
=𝜌𝐵
• SUCH MAGNETIC LEVEL IS CALLED LANDAU
LEVEL.
22
CONTINUE…

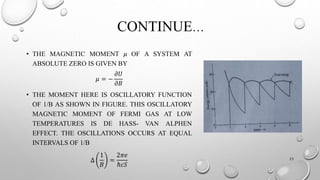

• THE MAGNETIC MOMENT 𝜇 OF A SYSTEM AT
ABSOLUTE ZERO IS GIVEN BY
𝜇 = −
𝜕𝑈
𝜕𝐵
• THE MOMENT HERE IS OSCILLATORY FUNCTION
OF 1/B AS SHOWN IN FIGURE. THIS OSCILLATORY
MAGNETIC MOMENT OF FERMI GAS AT LOW
TEMPERATURES IS DE HASS- VAN ALPHEN
EFFECT. THE OSCILLATIONS OCCURS AT EQUAL
INTERVALS OF 1/B
∆
1
𝐵
=
2𝜋𝑒
ℏ𝑐𝑆
23
REFERENCES
• HTTPS://WWW.BRITANNICA.COM/SCIENCE/FERMI-SURFACE
• HTTPS://PHYSICS.APS.ORG/ARTICLES/V3/86
• HTTPS://ENG.LIBRETEXTS.ORG/BOOKSHELVES/MATERIALS_SCIENCE/
SUPPLEMENTAL_MODULES_(MATERIALS_SCIENCE)/ELECTRONIC_PROP
ERTIES/FERMI_ENERGY_AND_FERMI_SURFACE
• INTRODUCTION TO SOLID STATE PHYSICS BY CHARLES KITTEL PAGE
(223-251)CHAPTER 9( FERMI SURFACES AND METALS)
24

More Related Content

What's hot

non linear optics
non linear opticsnon linear optics
non linear optics
Sandeep K Nair

Superconductivity
SuperconductivitySuperconductivity
Superconductivity
Debi Prasad Dash

Ferrites
Ferrites Ferrites
Ferrites
Nikita Gupta

SOMMERFELD MODEL Maya yadav ppt
SOMMERFELD MODEL Maya yadav pptSOMMERFELD MODEL Maya yadav ppt
SOMMERFELD MODEL Maya yadav ppt
Rai Saheb Bhanwar Singh College Nasrullaganj

ferrites and its application
ferrites and its applicationferrites and its application
ferrites and its application
AdityaNarayanSingh18

Superconductors And their Applications
Superconductors And their ApplicationsSuperconductors And their Applications
Superconductors And their Applications
Hirra Sultan

Optical properties of 2D materials
Optical properties of 2D materialsOptical properties of 2D materials
Optical properties of 2D materials
MariaAshraf25

Optical properties of semiconductors ppt
Optical properties of semiconductors pptOptical properties of semiconductors ppt
Optical properties of semiconductors ppt
tedoado

Statics presentation ppt(1)
Statics presentation ppt(1)Statics presentation ppt(1)
Statics presentation ppt(1)
SrinivasaKalkani

3 electrical conduction in solids 2
3 electrical conduction in solids 23 electrical conduction in solids 2
3 electrical conduction in solids 2
Olbira Dufera

Dielectric Material and properties
Dielectric Material and propertiesDielectric Material and properties
Dielectric Material and properties
Mayank Pandey

Zeeman Effect
Zeeman EffectZeeman Effect
Zeeman Effect
Zeeshan Khalid

Crystal defects
Crystal defectsCrystal defects
Crystal defects
Rawat DA Greatt

Spinel structure ferrites (ferrimagnetic) and ferromagnetic materials
Spinel structure  ferrites (ferrimagnetic) and ferromagnetic materialsSpinel structure  ferrites (ferrimagnetic) and ferromagnetic materials
Spinel structure ferrites (ferrimagnetic) and ferromagnetic materials
ArarsaNagari1

2. Magnetism 1.ppt
2. Magnetism 1.ppt2. Magnetism 1.ppt
2. Magnetism 1.ppt
FatemehGhasemi22

Measuring the Fermi Surface
Measuring the Fermi SurfaceMeasuring the Fermi Surface
Measuring the Fermi Surface
Sara Khorshidian

Heterostructures, HBTs and Thyristors : Exploring the "different"
Heterostructures, HBTs and Thyristors : Exploring the "different"Heterostructures, HBTs and Thyristors : Exploring the "different"
Heterostructures, HBTs and Thyristors : Exploring the "different"
Shuvan Prashant

3.magnetic materials 1dkr
3.magnetic materials 1dkr3.magnetic materials 1dkr
3.magnetic materials 1dkr
Devyani Gera

Brief introduction to perturbation theory
Brief introduction to perturbation theoryBrief introduction to perturbation theory
Brief introduction to perturbation theory
Anamika Banerjee

Polarization in Dielectrics | Applied Physics - II | Dielectrics
Polarization in Dielectrics | Applied Physics - II | DielectricsPolarization in Dielectrics | Applied Physics - II | Dielectrics
Polarization in Dielectrics | Applied Physics - II | Dielectrics
Ayush Agarwal


What's hot (20)

non linear optics
non linear opticsnon linear optics
non linear optics

Superconductivity
SuperconductivitySuperconductivity
Superconductivity

Ferrites
Ferrites Ferrites
Ferrites

SOMMERFELD MODEL Maya yadav ppt
SOMMERFELD MODEL Maya yadav pptSOMMERFELD MODEL Maya yadav ppt
SOMMERFELD MODEL Maya yadav ppt

ferrites and its application
ferrites and its applicationferrites and its application
ferrites and its application

Superconductors And their Applications
Superconductors And their ApplicationsSuperconductors And their Applications
Superconductors And their Applications

Optical properties of 2D materials
Optical properties of 2D materialsOptical properties of 2D materials
Optical properties of 2D materials

Optical properties of semiconductors ppt
Optical properties of semiconductors pptOptical properties of semiconductors ppt
Optical properties of semiconductors ppt

Statics presentation ppt(1)
Statics presentation ppt(1)Statics presentation ppt(1)
Statics presentation ppt(1)

3 electrical conduction in solids 2
3 electrical conduction in solids 23 electrical conduction in solids 2
3 electrical conduction in solids 2

Dielectric Material and properties
Dielectric Material and propertiesDielectric Material and properties
Dielectric Material and properties

Zeeman Effect
Zeeman EffectZeeman Effect
Zeeman Effect

Crystal defects
Crystal defectsCrystal defects
Crystal defects

Spinel structure ferrites (ferrimagnetic) and ferromagnetic materials
Spinel structure  ferrites (ferrimagnetic) and ferromagnetic materialsSpinel structure  ferrites (ferrimagnetic) and ferromagnetic materials
Spinel structure ferrites (ferrimagnetic) and ferromagnetic materials

2. Magnetism 1.ppt
2. Magnetism 1.ppt2. Magnetism 1.ppt
2. Magnetism 1.ppt

Measuring the Fermi Surface
Measuring the Fermi SurfaceMeasuring the Fermi Surface
Measuring the Fermi Surface

Heterostructures, HBTs and Thyristors : Exploring the "different"
Heterostructures, HBTs and Thyristors : Exploring the "different"Heterostructures, HBTs and Thyristors : Exploring the "different"
Heterostructures, HBTs and Thyristors : Exploring the "different"

3.magnetic materials 1dkr
3.magnetic materials 1dkr3.magnetic materials 1dkr
3.magnetic materials 1dkr

Brief introduction to perturbation theory
Brief introduction to perturbation theoryBrief introduction to perturbation theory
Brief introduction to perturbation theory

Polarization in Dielectrics | Applied Physics - II | Dielectrics
Polarization in Dielectrics | Applied Physics - II | DielectricsPolarization in Dielectrics | Applied Physics - II | Dielectrics
Polarization in Dielectrics | Applied Physics - II | Dielectrics


Similar to Fermi Surface and its importance in Semiconductor

Theme 2 the atom
Theme 2 the atomTheme 2 the atom
Theme 2 the atom
salowil

Tema 3 the chemical elements
Tema 3 the chemical elements Tema 3 the chemical elements
Tema 3 the chemical elements
salowil

X ray production and construction
X ray production and constructionX ray production and construction
X ray production and construction
PrinceSingh407

TRANSMISSION ELECTRON MICROSCOPY
TRANSMISSION ELECTRON MICROSCOPYTRANSMISSION ELECTRON MICROSCOPY
TRANSMISSION ELECTRON MICROSCOPY
Sutapa Saha

Multiferroic project literature survey
Multiferroic project literature surveyMultiferroic project literature survey
Multiferroic project literature survey
Visvesvaraya National Institute of Technology

Introduction to Semiconductor elect (1).pdf
Introduction to Semiconductor elect (1).pdfIntroduction to Semiconductor elect (1).pdf
Introduction to Semiconductor elect (1).pdf
mansi21bphn002

EB WELDING
EB WELDINGEB WELDING
EB WELDING
shintokizhakkan

Basic Nuc Physics
Basic Nuc PhysicsBasic Nuc Physics
Basic Nuc Physics
K J Singh

Nuclear magnetic resonance (NMR) spectroscopy
Nuclear magnetic resonance (NMR) spectroscopyNuclear magnetic resonance (NMR) spectroscopy
Nuclear magnetic resonance (NMR) spectroscopy
VK VIKRAM VARMA

faraday's law of induction
faraday's law of inductionfaraday's law of induction
faraday's law of induction
sonudj

Optically stimulated luminescence
Optically stimulated luminescenceOptically stimulated luminescence
Optically stimulated luminescence
Mohammad Aun

Lattice Energy LLC Issuance Announcement-US Patent No 7893414 - Feb 22 2011
Lattice Energy LLC Issuance Announcement-US Patent No 7893414 - Feb 22 2011Lattice Energy LLC Issuance Announcement-US Patent No 7893414 - Feb 22 2011
Lattice Energy LLC Issuance Announcement-US Patent No 7893414 - Feb 22 2011
Lewis Larsen

9.X-RAY (BIOMEDICAL PHYSICS).pdf
9.X-RAY (BIOMEDICAL PHYSICS).pdf9.X-RAY (BIOMEDICAL PHYSICS).pdf
9.X-RAY (BIOMEDICAL PHYSICS).pdf
DR NIYATI PATEL

INSULATOR-CONDUCTOR-AND-SEMICONDUCTORreport.pptx
INSULATOR-CONDUCTOR-AND-SEMICONDUCTORreport.pptxINSULATOR-CONDUCTOR-AND-SEMICONDUCTORreport.pptx
INSULATOR-CONDUCTOR-AND-SEMICONDUCTORreport.pptx
RayRabara

Alan afm
Alan afmAlan afm
Alan afm
AlanChen157

Suerconductivity speaking.ppt
Suerconductivity speaking.pptSuerconductivity speaking.ppt
Suerconductivity speaking.ppt
ssuserfe8be9

Peizolelectric Sensors Explained
Peizolelectric Sensors ExplainedPeizolelectric Sensors Explained
Peizolelectric Sensors Explained
Subhra Shankha Bhattacherjee

Decay of helical and non-helical magnetic links and knots
Decay of helical and non-helical magnetic links and knotsDecay of helical and non-helical magnetic links and knots
Decay of helical and non-helical magnetic links and knots
Simon Candelaresi

Electron config
Electron configElectron config
Electron config
Madiya Afzal

Mass spectrometry (Analytical Technique)
Mass spectrometry (Analytical Technique)Mass spectrometry (Analytical Technique)
Mass spectrometry (Analytical Technique)
VK VIKRAM VARMA


Similar to Fermi Surface and its importance in Semiconductor (20)

Theme 2 the atom
Theme 2 the atomTheme 2 the atom
Theme 2 the atom

Tema 3 the chemical elements
Tema 3 the chemical elements Tema 3 the chemical elements
Tema 3 the chemical elements

X ray production and construction
X ray production and constructionX ray production and construction
X ray production and construction

TRANSMISSION ELECTRON MICROSCOPY
TRANSMISSION ELECTRON MICROSCOPYTRANSMISSION ELECTRON MICROSCOPY
TRANSMISSION ELECTRON MICROSCOPY

Multiferroic project literature survey
Multiferroic project literature surveyMultiferroic project literature survey
Multiferroic project literature survey

Introduction to Semiconductor elect (1).pdf
Introduction to Semiconductor elect (1).pdfIntroduction to Semiconductor elect (1).pdf
Introduction to Semiconductor elect (1).pdf

EB WELDING
EB WELDINGEB WELDING
EB WELDING

Basic Nuc Physics
Basic Nuc PhysicsBasic Nuc Physics
Basic Nuc Physics

Nuclear magnetic resonance (NMR) spectroscopy
Nuclear magnetic resonance (NMR) spectroscopyNuclear magnetic resonance (NMR) spectroscopy
Nuclear magnetic resonance (NMR) spectroscopy

faraday's law of induction
faraday's law of inductionfaraday's law of induction
faraday's law of induction

Optically stimulated luminescence
Optically stimulated luminescenceOptically stimulated luminescence
Optically stimulated luminescence

Lattice Energy LLC Issuance Announcement-US Patent No 7893414 - Feb 22 2011
Lattice Energy LLC Issuance Announcement-US Patent No 7893414 - Feb 22 2011Lattice Energy LLC Issuance Announcement-US Patent No 7893414 - Feb 22 2011
Lattice Energy LLC Issuance Announcement-US Patent No 7893414 - Feb 22 2011

9.X-RAY (BIOMEDICAL PHYSICS).pdf
9.X-RAY (BIOMEDICAL PHYSICS).pdf9.X-RAY (BIOMEDICAL PHYSICS).pdf
9.X-RAY (BIOMEDICAL PHYSICS).pdf

INSULATOR-CONDUCTOR-AND-SEMICONDUCTORreport.pptx
INSULATOR-CONDUCTOR-AND-SEMICONDUCTORreport.pptxINSULATOR-CONDUCTOR-AND-SEMICONDUCTORreport.pptx
INSULATOR-CONDUCTOR-AND-SEMICONDUCTORreport.pptx

Alan afm
Alan afmAlan afm
Alan afm

Suerconductivity speaking.ppt
Suerconductivity speaking.pptSuerconductivity speaking.ppt
Suerconductivity speaking.ppt

Peizolelectric Sensors Explained
Peizolelectric Sensors ExplainedPeizolelectric Sensors Explained
Peizolelectric Sensors Explained

Decay of helical and non-helical magnetic links and knots
Decay of helical and non-helical magnetic links and knotsDecay of helical and non-helical magnetic links and knots
Decay of helical and non-helical magnetic links and knots

Electron config
Electron configElectron config
Electron config

Mass spectrometry (Analytical Technique)
Mass spectrometry (Analytical Technique)Mass spectrometry (Analytical Technique)
Mass spectrometry (Analytical Technique)


Recently uploaded

BÀI TẬP BỔ TRỢ TIẾNG ANH 8 CẢ NĂM - GLOBAL SUCCESS - NĂM HỌC 2023-2024 (CÓ FI...
BÀI TẬP BỔ TRỢ TIẾNG ANH 8 CẢ NĂM - GLOBAL SUCCESS - NĂM HỌC 2023-2024 (CÓ FI...BÀI TẬP BỔ TRỢ TIẾNG ANH 8 CẢ NĂM - GLOBAL SUCCESS - NĂM HỌC 2023-2024 (CÓ FI...
BÀI TẬP BỔ TRỢ TIẾNG ANH 8 CẢ NĂM - GLOBAL SUCCESS - NĂM HỌC 2023-2024 (CÓ FI...
Nguyen Thanh Tu Collection

Hindi varnamala | hindi alphabet PPT.pdf
Hindi varnamala | hindi alphabet PPT.pdfHindi varnamala | hindi alphabet PPT.pdf
Hindi varnamala | hindi alphabet PPT.pdf
Dr. Mulla Adam Ali

The Diamonds of 2023-2024 in the IGRA collection
The Diamonds of 2023-2024 in the IGRA collectionThe Diamonds of 2023-2024 in the IGRA collection
The Diamonds of 2023-2024 in the IGRA collection
Israel Genealogy Research Association

How to Fix the Import Error in the Odoo 17
How to Fix the Import Error in the Odoo 17How to Fix the Import Error in the Odoo 17
How to Fix the Import Error in the Odoo 17
Celine George

clinical examination of hip joint (1).pdf
clinical examination of hip joint (1).pdfclinical examination of hip joint (1).pdf
clinical examination of hip joint (1).pdf
Priyankaranawat4

Your Skill Boost Masterclass: Strategies for Effective Upskilling
Your Skill Boost Masterclass: Strategies for Effective UpskillingYour Skill Boost Masterclass: Strategies for Effective Upskilling
Your Skill Boost Masterclass: Strategies for Effective Upskilling
Excellence Foundation for South Sudan

Exploiting Artificial Intelligence for Empowering Researchers and Faculty, In...
Exploiting Artificial Intelligence for Empowering Researchers and Faculty, In...Exploiting Artificial Intelligence for Empowering Researchers and Faculty, In...
Exploiting Artificial Intelligence for Empowering Researchers and Faculty, In...
Dr. Vinod Kumar Kanvaria

Top five deadliest dog breeds in America
Top five deadliest dog breeds in AmericaTop five deadliest dog breeds in America
Top five deadliest dog breeds in America
Bisnar Chase Personal Injury Attorneys

Pollock and Snow "DEIA in the Scholarly Landscape, Session One: Setting Expec...
Pollock and Snow "DEIA in the Scholarly Landscape, Session One: Setting Expec...Pollock and Snow "DEIA in the Scholarly Landscape, Session One: Setting Expec...
Pollock and Snow "DEIA in the Scholarly Landscape, Session One: Setting Expec...
National Information Standards Organization (NISO)

Pride Month Slides 2024 David Douglas School District
Pride Month Slides 2024 David Douglas School DistrictPride Month Slides 2024 David Douglas School District
Pride Month Slides 2024 David Douglas School District
David Douglas School District

C1 Rubenstein AP HuG xxxxxxxxxxxxxx.pptx
C1 Rubenstein AP HuG xxxxxxxxxxxxxx.pptxC1 Rubenstein AP HuG xxxxxxxxxxxxxx.pptx
C1 Rubenstein AP HuG xxxxxxxxxxxxxx.pptx
mulvey2

Digital Artefact 1 - Tiny Home Environmental Design
Digital Artefact 1 - Tiny Home Environmental DesignDigital Artefact 1 - Tiny Home Environmental Design
Digital Artefact 1 - Tiny Home Environmental Design
amberjdewit93

Film vocab for eal 3 students: Australia the movie
Film vocab for eal 3 students: Australia the movieFilm vocab for eal 3 students: Australia the movie
Film vocab for eal 3 students: Australia the movie
Nicholas Montgomery

South African Journal of Science: Writing with integrity workshop (2024)
South African Journal of Science: Writing with integrity workshop (2024)South African Journal of Science: Writing with integrity workshop (2024)
South African Journal of Science: Writing with integrity workshop (2024)
Academy of Science of South Africa

Types of Herbal Cosmetics its standardization.
Types of Herbal Cosmetics its standardization.Types of Herbal Cosmetics its standardization.
Types of Herbal Cosmetics its standardization.
Ashokrao Mane college of Pharmacy Peth-Vadgaon

PCOS corelations and management through Ayurveda.
PCOS corelations and management through Ayurveda.PCOS corelations and management through Ayurveda.
PCOS corelations and management through Ayurveda.
Dr. Shivangi Singh Parihar

CACJapan - GROUP Presentation 1- Wk 4.pdf
CACJapan - GROUP Presentation 1- Wk 4.pdfCACJapan - GROUP Presentation 1- Wk 4.pdf
CACJapan - GROUP Presentation 1- Wk 4.pdf
camakaiclarkmusic

Natural birth techniques - Mrs.Akanksha Trivedi Rama University
Natural birth techniques - Mrs.Akanksha Trivedi Rama UniversityNatural birth techniques - Mrs.Akanksha Trivedi Rama University
Natural birth techniques - Mrs.Akanksha Trivedi Rama University
Akanksha trivedi rama nursing college kanpur.

World environment day ppt For 5 June 2024
World environment day ppt For 5 June 2024World environment day ppt For 5 June 2024
World environment day ppt For 5 June 2024
ak6969907

Main Java[All of the Base Concepts}.docx
Main Java[All of the Base Concepts}.docxMain Java[All of the Base Concepts}.docx
Main Java[All of the Base Concepts}.docx
adhitya5119


Recently uploaded (20)

BÀI TẬP BỔ TRỢ TIẾNG ANH 8 CẢ NĂM - GLOBAL SUCCESS - NĂM HỌC 2023-2024 (CÓ FI...
BÀI TẬP BỔ TRỢ TIẾNG ANH 8 CẢ NĂM - GLOBAL SUCCESS - NĂM HỌC 2023-2024 (CÓ FI...BÀI TẬP BỔ TRỢ TIẾNG ANH 8 CẢ NĂM - GLOBAL SUCCESS - NĂM HỌC 2023-2024 (CÓ FI...
BÀI TẬP BỔ TRỢ TIẾNG ANH 8 CẢ NĂM - GLOBAL SUCCESS - NĂM HỌC 2023-2024 (CÓ FI...

Hindi varnamala | hindi alphabet PPT.pdf
Hindi varnamala | hindi alphabet PPT.pdfHindi varnamala | hindi alphabet PPT.pdf
Hindi varnamala | hindi alphabet PPT.pdf

The Diamonds of 2023-2024 in the IGRA collection
The Diamonds of 2023-2024 in the IGRA collectionThe Diamonds of 2023-2024 in the IGRA collection
The Diamonds of 2023-2024 in the IGRA collection

How to Fix the Import Error in the Odoo 17
How to Fix the Import Error in the Odoo 17How to Fix the Import Error in the Odoo 17
How to Fix the Import Error in the Odoo 17

clinical examination of hip joint (1).pdf
clinical examination of hip joint (1).pdfclinical examination of hip joint (1).pdf
clinical examination of hip joint (1).pdf

Your Skill Boost Masterclass: Strategies for Effective Upskilling
Your Skill Boost Masterclass: Strategies for Effective UpskillingYour Skill Boost Masterclass: Strategies for Effective Upskilling
Your Skill Boost Masterclass: Strategies for Effective Upskilling

Exploiting Artificial Intelligence for Empowering Researchers and Faculty, In...
Exploiting Artificial Intelligence for Empowering Researchers and Faculty, In...Exploiting Artificial Intelligence for Empowering Researchers and Faculty, In...
Exploiting Artificial Intelligence for Empowering Researchers and Faculty, In...

Top five deadliest dog breeds in America
Top five deadliest dog breeds in AmericaTop five deadliest dog breeds in America
Top five deadliest dog breeds in America

Pollock and Snow "DEIA in the Scholarly Landscape, Session One: Setting Expec...
Pollock and Snow "DEIA in the Scholarly Landscape, Session One: Setting Expec...Pollock and Snow "DEIA in the Scholarly Landscape, Session One: Setting Expec...
Pollock and Snow "DEIA in the Scholarly Landscape, Session One: Setting Expec...

Pride Month Slides 2024 David Douglas School District
Pride Month Slides 2024 David Douglas School DistrictPride Month Slides 2024 David Douglas School District
Pride Month Slides 2024 David Douglas School District

C1 Rubenstein AP HuG xxxxxxxxxxxxxx.pptx
C1 Rubenstein AP HuG xxxxxxxxxxxxxx.pptxC1 Rubenstein AP HuG xxxxxxxxxxxxxx.pptx
C1 Rubenstein AP HuG xxxxxxxxxxxxxx.pptx

Digital Artefact 1 - Tiny Home Environmental Design
Digital Artefact 1 - Tiny Home Environmental DesignDigital Artefact 1 - Tiny Home Environmental Design
Digital Artefact 1 - Tiny Home Environmental Design

Film vocab for eal 3 students: Australia the movie
Film vocab for eal 3 students: Australia the movieFilm vocab for eal 3 students: Australia the movie
Film vocab for eal 3 students: Australia the movie

South African Journal of Science: Writing with integrity workshop (2024)
South African Journal of Science: Writing with integrity workshop (2024)South African Journal of Science: Writing with integrity workshop (2024)
South African Journal of Science: Writing with integrity workshop (2024)

Types of Herbal Cosmetics its standardization.
Types of Herbal Cosmetics its standardization.Types of Herbal Cosmetics its standardization.
Types of Herbal Cosmetics its standardization.

PCOS corelations and management through Ayurveda.
PCOS corelations and management through Ayurveda.PCOS corelations and management through Ayurveda.
PCOS corelations and management through Ayurveda.

CACJapan - GROUP Presentation 1- Wk 4.pdf
CACJapan - GROUP Presentation 1- Wk 4.pdfCACJapan - GROUP Presentation 1- Wk 4.pdf
CACJapan - GROUP Presentation 1- Wk 4.pdf

Natural birth techniques - Mrs.Akanksha Trivedi Rama University
Natural birth techniques - Mrs.Akanksha Trivedi Rama UniversityNatural birth techniques - Mrs.Akanksha Trivedi Rama University
Natural birth techniques - Mrs.Akanksha Trivedi Rama University

World environment day ppt For 5 June 2024
World environment day ppt For 5 June 2024World environment day ppt For 5 June 2024
World environment day ppt For 5 June 2024

Main Java[All of the Base Concepts}.docx
Main Java[All of the Base Concepts}.docxMain Java[All of the Base Concepts}.docx
Main Java[All of the Base Concepts}.docx


Fermi Surface and its importance in Semiconductor

  • 1. FERMI SURFACES AND ITS IMPORTANCE IN SEMICONDUCTOR PRESENTED BY: OSAMA MUNAWAR 17441510-098 M.UZAIR 17441510-099 NAYAB TAHIR 17441510-097 MARIA KHIZAR 17441510- 100
  • 2. INTRODUCTION OF FERMI SURFACE FIRST CONTACT WITH A FERMI SURFACE IS THROUGH SUMMER FIELD FREE ELECTRON MODEL. ALLAN MACKINTOSH SUGGESTED “ A METAL IS A SOLID WITH A FERMI SURFACE” IN CONDENSED MATTER PHYSICS, IT DEFINES THE ALLOWABLE ENERGY OF ELECTRON IN SOLID. IT WAS NAMED FOR ITALIAN PHYSICIST ENRICO FERMI, WHO ALONG WITH ENGLISH PHYSICIST P.A.M. DIRAC DEVELOPED THE STATISTICAL THEORY OF ELECTRONS. . A FERMI SURFACE IS A SURFACE IN RECIPROCAL SPACE WHICH SEPARATED UNFILLED ORBITALS FROM FILLED ORBITALS 2
  • 3. FERMI SURFACE FERMI SURFACES ARE IMPORTANT FOR CHARACTERIZING AND PREDICTING THE THERMAL ELECTRICAL MAGNETIC AND OPTICAL PROPERTIES OF CRYSTALLINE METALS AND SEMICONDUCTORS. THEY ARE CLOSELY RELATED TO THE ATOMIC LATTICE, WHICH IS THE UNDERLYING FEATURE OF ALL CRYSTALLINE SOLIDS, AND TO ENERGY BAND THEORY WHICH DESCRIBES HOW ELECTRONS ARE DISTRIBUTED IN SUCH MATERIALS. IT GIVES UNIFYING CONCEPT BEHIND A VARIETY OF ELECTRONIC BEHAVIOUR IN METALS. THUS, SURFACE IN K-SPACE THAT SEPARATES OCCUPIED FROM UNOCCUPIED ELECTRON STATE AT 0K. 3
  • 4. REPRESENTATION ONLY METALS HAVE FERMI SURFACES FOR DIFFERENT DIMENSIONS THERE ARE DIFFERENT REPRESENTATIONS WHICH INCLUDE: 1D: REPRESENTED BY A PAIR OF POINTS 2D: REPRESENTED BY A LINE (WHICH COULD BE A CLOSED LOOP) 3D: REPRESENTED BY A SURFACE (WHICH COULD BE A CLOSED SURFACE)
  • 5. FERMI SURFACE AND FERMI SPHERE THE GROUND STATE OF N FREE ELECTRONS IS CONSTRUCTED BY OCCUPYING ALL ONE ELECTRON LEVELS WITH “K”ENERGIES. 𝜖 𝑘 = ℎ𝑘 2𝑚 ≤ 𝜖𝑓 WHERE 𝜖𝑓 IS DETERMINED BY REQUIRING THE TOTAL NO OF ELECTRONS LEVELS WITH THE ENERGY LESS THAN TO BE EQUAL TO 𝜖𝑓 TOTAL NO OF ELECTRONS WHEN THE LOWEST FILLED BY SPECIFIED NUMBER TWO QUITE DISTINCT TYPES OF CONFIGURATION CAN OCCUR A CERTAIN NUMBER OF BANDS MAY BE COMPLETELY FILLED, ALL OTHERS REMAINING EMPTY. 5
  • 6. CONTINUE…. THE BAND GAP IS DETERMINED BY THE DIFFERENCE BETWEEN THE HIGHEST OCCUPIED ENERGY LEVEL AND THE LOWEST OCCUPIED ENERGY LEVEL. THE FERMI ENERGY, LIES WITHIN THE ENERGY RANGE OF ONE OR MORE BANDS. FOR EACH PARTIALLY FILLED BAND THERE WILL BE A SURFACE IN K-SPACE SEPARATING THE OCCUPIED FROM THE UNOCCUPIED LEVELS. THE SET OF ALL SUCH SURFACES IS KNOWN AS THE FERMI SURFACE. THE PARTS OF FERMI SURFACE ARISING FROM INDIVIDUAL PARTIALLY FILLED BANDS. 6
  • 7. FERMI SURFACE • ALL ELECTRON STATES WITHIN A FERMI SPHERE IN K- SPACE ARE FILLED UP TO FERMI WAVE VECTORS. • TOTAL AREA OF FILLED REGION IN K-SPACE DEPENDS ONLY ON ELECTRON CONCENTRATION. • IT IS INDEPENDENT OF INTERACTION OF ELECTRONS WITH LATTICE. • WAVE VECTOR K MUST B CONFINED TO A SINGLE PRIMITIVE CELL OF RECIPROCAL LATTICE. • THUS, FERMI SURFACE IS AN ABSTRACT BOUNDARY OF CONSTANT. • ENERGY USEFUL FOR PREDICTING MAGNETIC, THERMAL, OPTICAL. • AND ELECTRIC PROPERTIES OF METALS, SEMI METALS AND THE DOPED SEMICONDUCTOR. 7
  • 8. SHAPE OF FERMI SURFACE: SHAPE OF FERMI SURFACES REFLECT THE ARRANGEMENT OF ATOMS AND IS THUS A GUIDE TO THE PROPERTIES OF THE MATERIAL IT DEPENDS ON LATTICE INTERACTION. SOME METALS, SUCH AS SODIUM AND POTASSIUM. THE FERMI SURFACE IS MORE OR LESS SPHERICAL (A FERMI SPHERE), WHICH INDICATES THAT THE ELECTRONS BEHAVE SIMILARLY FOR ANY DIRECTION OF MOTION. OTHER MATERIALS ALUMINIUM AND LEAD, FERMI SURFACE HAVE INTRICATE SHAPE. 8
  • 9. CONTINUE… IN EVERY CASE, THE DYNAMIC BEHAVIOR OF ELECTRONS RESIDING AT OR NEAR THE FERMI SURFACE IS CRUCIAL IN DETERMINING ELECTRICAL, MAGNETIC, AND OTHER PROPERTIES THEY DEPEND ON DIRECTION WITHIN THE CRYSTAL BECAUSE AT TEMPERATURES ABOVE ABSOLUTE ZERO THESE ELECTRONS ARE RAISED ABOVE THE FERMI ENERGY AND BECOME FREE TO MOVE. ELECTRICAL PROPERTIES OF METAL ARE DETERMINED BY SHAPE OF FERMI SURFACE BECAUSE CURRENT IS  DUE TO CHANGE IN THE OCCUPANCY OF STATES NEAR THE FERMI SURFACE 9
  • 10. FERMI ENERGY LEVEL: • FERMI LEVEL IS THE HIGHEST ENERGY LEVEL THAT AN ELECTRON CAN OCCUPY AT ABSOLUTE ZERO TEMPERATURE. • FERMI LEVEL DEFINED ONLY FOR ABSOLUTE TEMPERATURE. • FERMI ENERGY LEVEL IS ENERGY DIFFERENCE BETWEEN FERMI LEVEL AND LOWEST OCCUPIED SINGLE PARTICLE. • FERMI TEMPERATURE IS TEMPERATURE AT WHICH ENERGY OF ELECTRON IS EQUAL TO ENERGY OF FERMI LEVEL. 10
  • 11. FERMI ENERGY • FERMI ENERGY IS THE MAXIMUM K.E AN ELECTRON CAN ATTAIN AT 0K. • APPLIED IN DETERMINING THE ELECTRICAL AND THERMAL CHARACTERISTICS OF SOLID. • IMPORTANT IN NUCLEAR PHYSICS TO UNDERSTAND THE STABILITY OF WHITE DRAFT. • IN METALS, FERMI ENERGY GIVES US THE INFORMATION ABOUT ELECTRON VELOCITIES WHICH ARE CLOSE TO FERMI ENERGY CAN PARTICIPATE. 11
  • 12. HOW TO CALCULA TE THE FERMI ENERGY THEORET ICALLY To determine the lowest possible Fermi energy of a system, group the states with equal energy into sets and arrange them in increasing order of energy. Add particles one at a time, successively filling up the unoccupied quantum states with the lowest energy. the energy of the highest occupied state is the Fermi energy. 12
  • 13. PHYSICAL SIGNIFICANCE OF THE FERMI ENERGY SOME FERMI ENERGY APPLICATIONS ARE GIVEN IN THE POINTS IT IS USED IN SEMICONDUCTORS AND INSULATORS. IT IS USED TO DESCRIBE INSULATORS, METALS, AND SEMICONDUCTORS. FERMI ENERGY IS APPLIED IN DETERMINING THE ELECTRICAL AND THERMAL CHARACTERISTICS OF THE SOLIDS. THE CONCEPT OF THE FERMI ENERGY IS A CRUCIALLY IMPORTANT CONCEPT FOR THE UNDERSTANDING OF THE ELECTRICAL AND THERMAL PROPERTIES OF SOLIDS. 13
  • 14. CONTINUE….  THE FERMI LEVEL PLAYS AN IMPORTANT ROLE IN THE BAND THEORY OF SOLIDS. IN DOPED SEMICONDUCTORS, P-TYPE AND N-TYPE, THE FERMI LEVEL IS SHIFTED BY THE IMPURITIES, ILLUSTRATED BY THEIR BAND GAPS. THE FERMI LEVEL IS REFERRED TO AS THE ELECTRON CHEMICAL POTENTIAL IN OTHER CONTEXTS. IN METALS, THE FERMI ENERGY GIVES US INFORMATION ABOUT THE VELOCITIES OF THE ELECTRONS WHICH PARTICIPATE IN ORDINARY ELECTRICAL CONDUCTION. THE AMOUNT OF ENERGY WHICH CAN BE GIVEN TO AN ELECTRON IN SUCH CONDUCTION PROCESSES IS ON THE ORDER OF MICRO-ELECTRON VOLTS , SO ONLY THOSE ELECTRONS VERY CLOSE TO THE FERMI ENERGY CAN PARTICIPATE. THE FERMI VELOCITY OF THESE CONDUCTION ELECTRONS CAN BE CALCULATED FROM THE FERMI ENERGY. 14
  • 15. THE FERMI SURFACE IN REAL METAL: 1. THE ALKALI METAL: CAN BE CONSIDERED TO BE SPHERICAL. HAVE ONE VALENCE ELECTRON PER ATOM. CONDUCTION BAND ONLY HALF FILLED. WILL NOT TOUCH THE BRILLOUIN ZONE BOUNDARY. 2. HYDROGEN METAL: AT A HIGH PRESSURE SOLID MOLECULAR HYDROGEN PRESUMABLY BECOME A METAL WITH HIGH CONDUCTIVITY. THE METALLIC HYDROGEN PRODUCED WAS A FLUID. THERE MAY B METALLIC HYDROGEN ON JUPITER. 3. THE ALKALINE EARTH METAL: MUCH MORE COMPLICATED THEN THE ALKALI METALS. TWO VALENCE ELECTRON PER ATOM BUT BAND OVERLAPPING CAUSES THE ALKALINE EARTH TO FORM METALS RATHER THAN INSULATOR. THE CASE OF SECOND ZONE HOLES HAVE BEEN CALLED “FALICOV’S MONSTER” 4. THE NOBLE METALS: THE NOBLE METALS IS TYPICALLY MORE COMPLICATED THAN FOR THE ALKALI METAL. THE EXAMPLES ARE CU, ZN, AG AND AU.
  • 16. SUMMARY OF METAL AND FERMI SURFACE Type of Metal Fermi Surface Comment Free electron gas Sphere ------ Alkali (bcc) (monovalent, Na, K, Rb, Cs) Nearly Spherical Specimens Hard to work Alkaline earth (fcc) ----- Can be complex Noble (nonvaalent, Cu,Ag, Au) Distorted sphere makes contact with hexagonal faces complex in repeated zone Specimens need to be pure and single crystal
  • 17. FERMI SURFACE OF COPPER • Fermi surface of Copper is distinctly non spherical. Eight necks make contact with the hexagonal faces of the first Brillouin zone of the fcc lattice. • The electron concentration in a monovalent metal with an fcc structure is n=4/a3 • The radius of a free electron Fermi surface is Kf = (3π2n)1/3 = (12π2/a3)1/3 ≅ (4.90/a) • Shortest distance across BZ is equal to distance between hexagonal face = 2𝜋 𝑎 3 = 10.88 𝑎 • band gap at zone boundaries =Band energy there lowered = necks • distance between square faces = 12.57/a necking not expected.
  • 18. FERMI SURFACE OF GOLD: • In gold for quite a wide range of field direction Shoenberg finds the magnetic moment has a period of 2× 10-9 gauss-1 • S = 2𝜋𝑒/ℎ𝑐 ∆( 1 𝐵 ) ≅ 9.55×107 2×10−9 ≅ 4.8× 1016 cm-1 • For a free electron Fermi sphere for gold is kf = 1.2× 103 cm-1 • An external area of 4.5× 1016 cm-2 • The actual period of Shoenberg are 2.05× 10−9 gauss-1 and 1.95× 10−9 gauss-1 • In the [111] direction in Au a large period of 6× 10−8 gauss-1. • S=1.6× 1015 cm-2 • Dog’s bone area = 0.4 of belly area
  • 19. CONTINUE…. THE FERMI ENERGY ALSO PLAYS AN IMPORTANT ROLE IN UNDERSTANDING THE MYSTERY OF WHY ELECTRONS DO NOT CONTRIBUTE SIGNIFICANTLY TO THE SPECIFIC HEAT OF SOLIDS AT ORDINARY TEMPERATURES, WHILE THEY ARE DOMINANT CONTRIBUTORS TO THERMAL CONDUCTIVITY AND ELECTRICAL CONDUCTIVITY. SINCE ONLY A TINY FRACTION OF THE ELECTRONS IN A METAL ARE WITHIN THE THERMAL ENERGY KT OF THE FERMI ENERGY, THEY ARE "FROZEN OUT" OF THE HEAT CAPACITY BY THE PAULI PRINCIPLE. AT VERY LOW TEMPERATURES, THE ELECTRON SPECIFIC HEAT BECOMES SIGNIFICANT.
  • 20. DE HAAS-VAN ALPHEN EFFECT: THE DE HAAS-VAN ALPHEN (DHVA) EFFECT IS AN OSCILLATORY VARIATION OF THE DIAMAGNETIC SUSCEPTIBILITY AS A FUNCTION OF A MAGNETIC FIELD STRENGTH (B). THE METHOD PROVIDES DETAILS OF THE EXTREMAL AREAS OF A FERMI SURFACE. THE FIRST EXPERIMENTAL OBSERVATION OF THIS BEHAVIOR WAS MADE BY DE HAAS AND VAN ALPHEN (1930). THEY HAVE MEASURED A MAGNETIZATION M OF SEMIMETAL BISMUTH (BI) AS A FUNCTION OF THE MAGNETIC FIELD (B) IN HIGH FIELDS AT 14.2 K AND FOUND THAT THE MAGNETIC SUSCEPTIBILITY M/B IS A PERIODIC FUNCTION OF THE RECIPROCAL OF THE MAGNETIC FIELD (1/B). 20
  • 21. CONTINUE….. • THIS PHENOMENON IS OBSERVED ONLY AT LOW TEMPERATURES AND HIGH MAGNETIC FIELDS. SIMILAR OSCILLATORY BEHAVIOR HAS BEEN ALSO OBSERVED IN MAGNETORESISTANCE. • WE DO NOT WANT THE QUANTIZATION OF THE ELECTRON ORBITS TO BE BLURRED BY COLLISIONS, AND WE DO NOT THE POPULATION OSCILLATIONS TO BE AVERAGED OUT BY THERMAL POPULATION OF ADJACENT ORBITS. 21
  • 22. CONTINUE…. • THE ANALYSIS OF THE DHVA IS GIVEN FOR ABSOLUTE ZERO AS FOLLOWS. • THE AREA BETWEEN SUCCESSIVE ORBITS IS ∆𝑆 = 𝑆 𝑛 − 𝑆 𝑛−1 = 2𝜋𝑒𝐵 ℏ𝑐 • THE AREA IN K SPACE OCCUPIED BY SINGLE ORBITAL IS( 2𝜋 𝐿 ) 𝟐 ,NEGLECTING SPIN FOR SQUARE SPECIMEN OF SIDE L. THE NUMBER OF FREE ELECTRON ORBITALS THAT COALESCE IN A SINGLE MAGNETIC LEVEL IS D=( 2𝜋𝑒𝐵 ℏ𝑐 ) ( 𝐿 2𝜋 ) 𝟐 =𝜌𝐵 • SUCH MAGNETIC LEVEL IS CALLED LANDAU LEVEL. 22
  • 23. CONTINUE… • THE MAGNETIC MOMENT 𝜇 OF A SYSTEM AT ABSOLUTE ZERO IS GIVEN BY 𝜇 = − 𝜕𝑈 𝜕𝐵 • THE MOMENT HERE IS OSCILLATORY FUNCTION OF 1/B AS SHOWN IN FIGURE. THIS OSCILLATORY MAGNETIC MOMENT OF FERMI GAS AT LOW TEMPERATURES IS DE HASS- VAN ALPHEN EFFECT. THE OSCILLATIONS OCCURS AT EQUAL INTERVALS OF 1/B ∆ 1 𝐵 = 2𝜋𝑒 ℏ𝑐𝑆 23
  • 24. REFERENCES • HTTPS://WWW.BRITANNICA.COM/SCIENCE/FERMI-SURFACE • HTTPS://PHYSICS.APS.ORG/ARTICLES/V3/86 • HTTPS://ENG.LIBRETEXTS.ORG/BOOKSHELVES/MATERIALS_SCIENCE/ SUPPLEMENTAL_MODULES_(MATERIALS_SCIENCE)/ELECTRONIC_PROP ERTIES/FERMI_ENERGY_AND_FERMI_SURFACE • INTRODUCTION TO SOLID STATE PHYSICS BY CHARLES KITTEL PAGE (223-251)CHAPTER 9( FERMI SURFACES AND METALS) 24
